Обзор-ремонт #3: Новогоднее настроение продолжается, или опять гирлянда????
Всем снова привет, опять меня на гирлянды потянуло. Сегодня рассмотрим и попробуем отремонтировать очередную китайскую гирлянду. Мне её отдали. И так, достаю из своего волшебного мешка пакетик с гирляндой...
Заглянем в пакетик:
Знакомый вариант гирлянды с одноразовыми, несменными лампочками, только они больше чем в моей из обзора-ремонта #1. Ну что ж, достаем и приступаем к осмотру:
И тут у нас стандартный случай, когда просто оторвались провода, подумал я, не зная что меня ждет далее в ремонте этой гирлянды...
Корпус контроллера обычный китайский, низкого качества, но хорошо, хоть на винтиках:)
Вынимаем плату, и тут ууупс:
Кажется тут немного перегорел резистор и есть нечто, похожее на попадание какой то жидкости или нагара, не знаю что это такое, но все же. Похоже, тут было замыкание.
С обратной стороны плата выглядит неплохо:
Тиристоры:
И тут для меня загадка, почему один тиристор с целой маркировкой, а второй затерт по-китайски? Да и тут всего то два канала. Оранжевый был припаян вместе с желтым, и синий с зеленым.
При дальнейшем осмотре выяснилось, что еще и единственный диод на входе пробит:
А при дальнейшем осмотре и вовсе я обнаружил в контроллере-капле дыру до самого кристалла:(
Похоже дело плохо, и контроллер скорее всего вышел из строя:( Ну что ж, продолжим осмотр платы:
Все остальное цело.
Теперь приступлю к замерам, подгоревший резистор все таки жив:
100 Ком как и должно быть.
Диод пробит накоротко. Тиристоры все живы, на капле никаких замыканий нет, все по нулям. А дальше начинаются приключения, я решил заменить диод и припаять все провода, и посмотреть, что из этого выйдет. После замены диода и запайки проводов гирлянда за...жглась на полсекунды и погасла, и так делала при каждом включении гирлянды в розетку. Я перепаял электролитический конденсатор, и он кстати тоже был сгоревший, у него отвалилась одна ножка при отпайке. Все также, и тут решил я поменять резистор, подходящего не нашел, взял и намотал на него очень тонкую проволочку. Включаю, и ба-бах. Оказывается я случайно коротнул кусочек провода, который я забыл обрезать на одну из дорожек. Итог: отгорели провода от платы, снова пробило диод и выгорели дорожки. Ну восстановил я все это дело, плата однако полный мусор, а провода вообще позор, играют роль предохранителя😂 Сколько же матерных слов было сказано про эту плату и провода при пайке проводов... Включаю, и снова на миг моргнет всеми лампочками и тишина. Ну я тогда сделал как @Андрей-Туманенко, напрямую подал напряжение, закоротив выводы тиристоров. И готово:
Оно заработало!!!
В ней всего то одна сгоревшая лампочка из 88 штук, да да, я посчитал, в этой гирлянде 88 лампочек. Странное количество конечно..

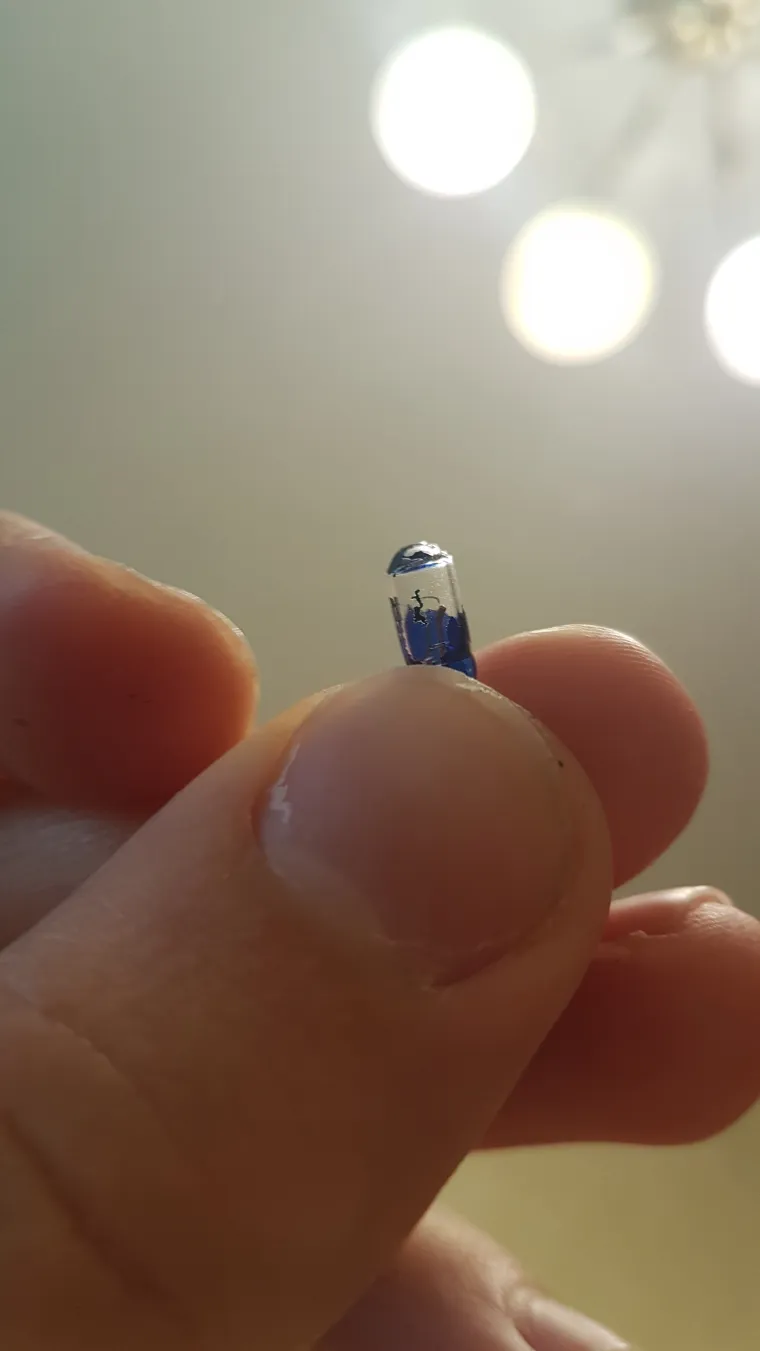

И есть одна лампочка бракованная, на неё слишком сильно натянули термоусадку:
В общем буду искать теперь исправный контроллер на эту гирлянду, ну а Вы что думаете по поводу этой гирлянды? Пишите в комментарии! У меня лишь остается вопрос, когда провода оторвали, до или после перегорания гирлянды, и конечно - от чего она перегорела Коллеги, помогите решить загадку:) Ну а на сейчас все, спасибо за внимание!
@ALEXLED сказал :
Не без приключений прошел ремонт...
@ALEXLED сказал :
На ваших фото, хорошо видна точка КЗ, расположенная на одном контакте тактовой кнопки. Думаю с гирляндой все было хорошо... Затем, случайно оторвался сетевой провод, которой внутри коробки коснулся до контакта тактовой кнопки... При этом к контроллеру было приложено высокое напряжение - и он пробился вместе с другими компонентами...
Вообщем разрушение проводов внутри коробки - может служить причиной КЗ и полного выхода из строя контроллера...
@Схемотехник да вот, а смысла восстанавливать плату и не было, на что я надеялся когда её восстанавливал...хмм Есть такая идея, убрать из схемы диод и сделать по 2 канала последовательно, чтобы не было пульсаций, что скажете насчет этого, хорошая идея?
@ALEXLED сказал :
То есть два канала соединит последовательно и напрямую записать от сети?
@Схемотехник да, сделать схему по 2 канала последовательно и запитать от сети 220 вольт без диода.
@Схемотехник сейчас там 1 канал 22 лампочки на 110 вольт, если сделать 44 лампочки в цепи, то будет на 220 вольт.
@ALEXLED сказал :
Хорошая идея! Должно сработать! И пульсаций не будет!!
@Схемотехник я пока что уже 2 раз паяю за сегодня эту гирлянду, то от лампочки провод отвалится, то от моей пайки. Ну и дно у этой гирлянды провода:) эта гирлянда занимает по качеству самое низкое место среди моих гирлянд, даже у той пожароопасной и то провода лучше и надежней.
Качество этой гирлянды оставляет желать лучшего... при распутывании оторвался провод от синей лампочки, по совпадению - от бракованной, закрытой термоусадкой:

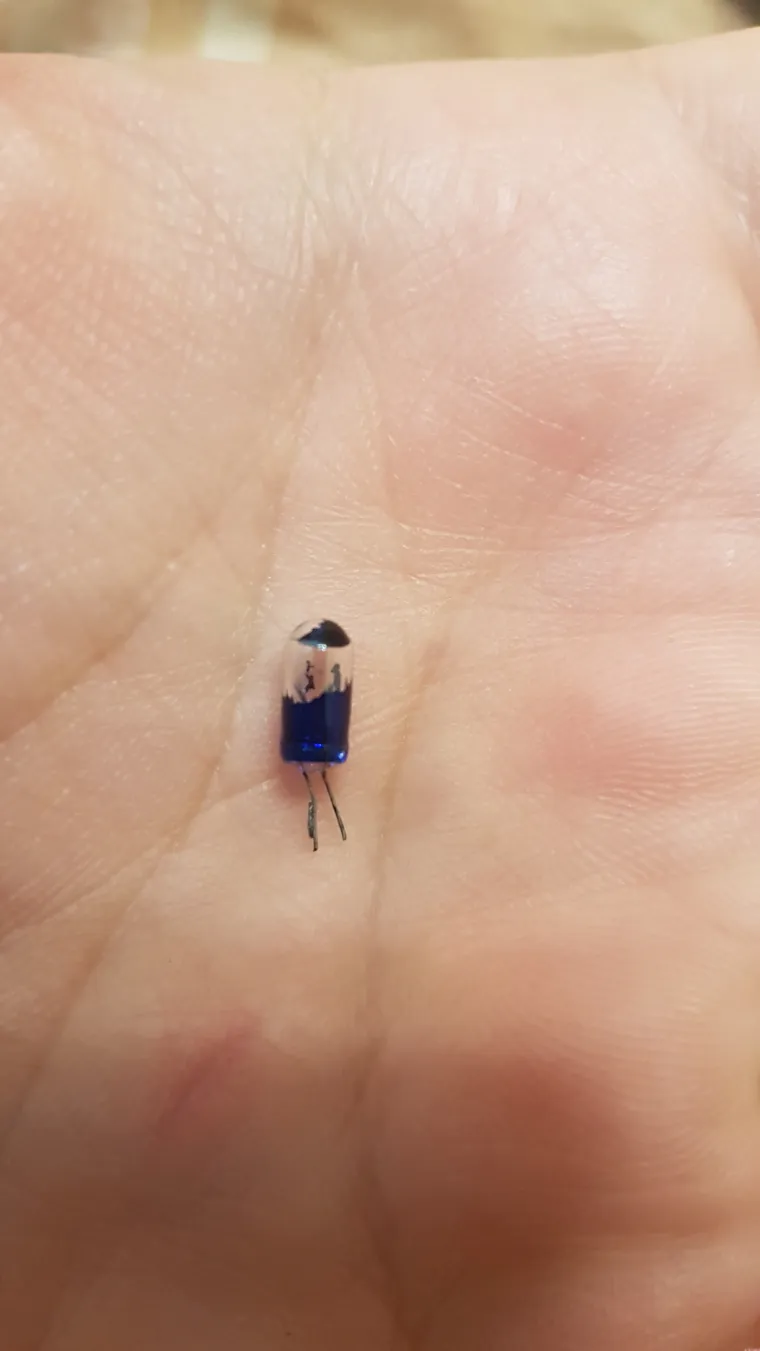

При отдирании термоусадки с лампочки отодрался и лак. Кстати вот так выглядят такие лампочки без термоусадки:
После запайки обратно работоспособность была восстановлена.
@ALEXLED сказал :
Что же там за пайка такая? или жила у проводов эквивалента обычным волосам?!
@Схемотехник да эквивалентные волосам провода прилепленные на сопли несчастного китайца из подвала... не классический случай ли?:)
@Схемотехник

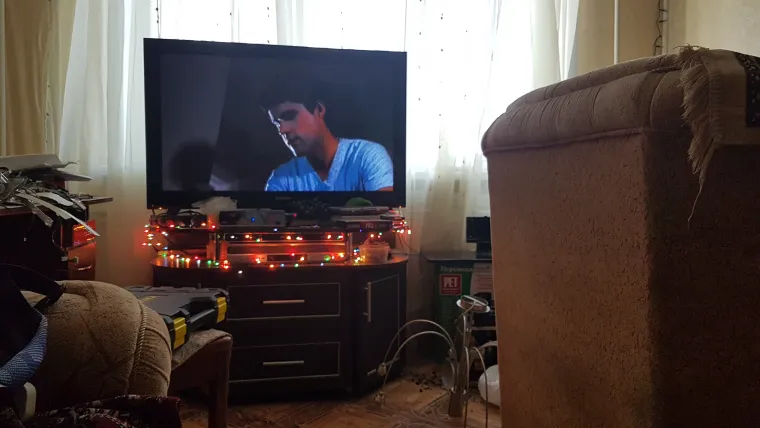

Теперь украшает тумбу:)
@Схемотехник

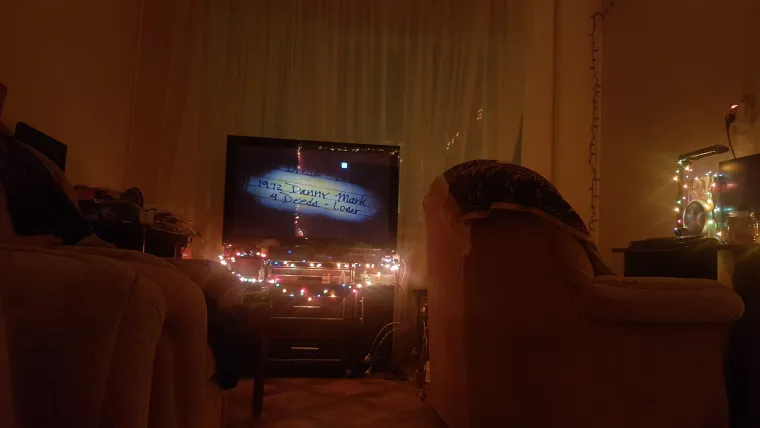

Уютненько вышло:)
