Обзор-ремонт#1: Спасение гирлянды из 00-х
Всем привет, торжественно открываю новую рубрику на Доморосте, в ней я буду делать не только обзоры, но и ремонтировать попутно обозреваемые устройства или их дорабатывать, это будет интересно и полезно для каждого, ремонты будут простыми, каждый может сделать их своими руками при наличии небольшого набора инструментов и материалов, которые есть наверняка дома почти у каждого из читателей. Ну а мы начинаем... На календаре 27 декабря, до Нового года осталось всего ничего, каких то 4 с копейками дня, и тут на авито выложили объявление "отдам бесплатно нерабочие гирлянды и т.д.(про остальное это пока будет секрет, потом тоже рассмотрим:) ) Ну и вот, я поехал и забрал все это дело. И так, первая гирлянда:

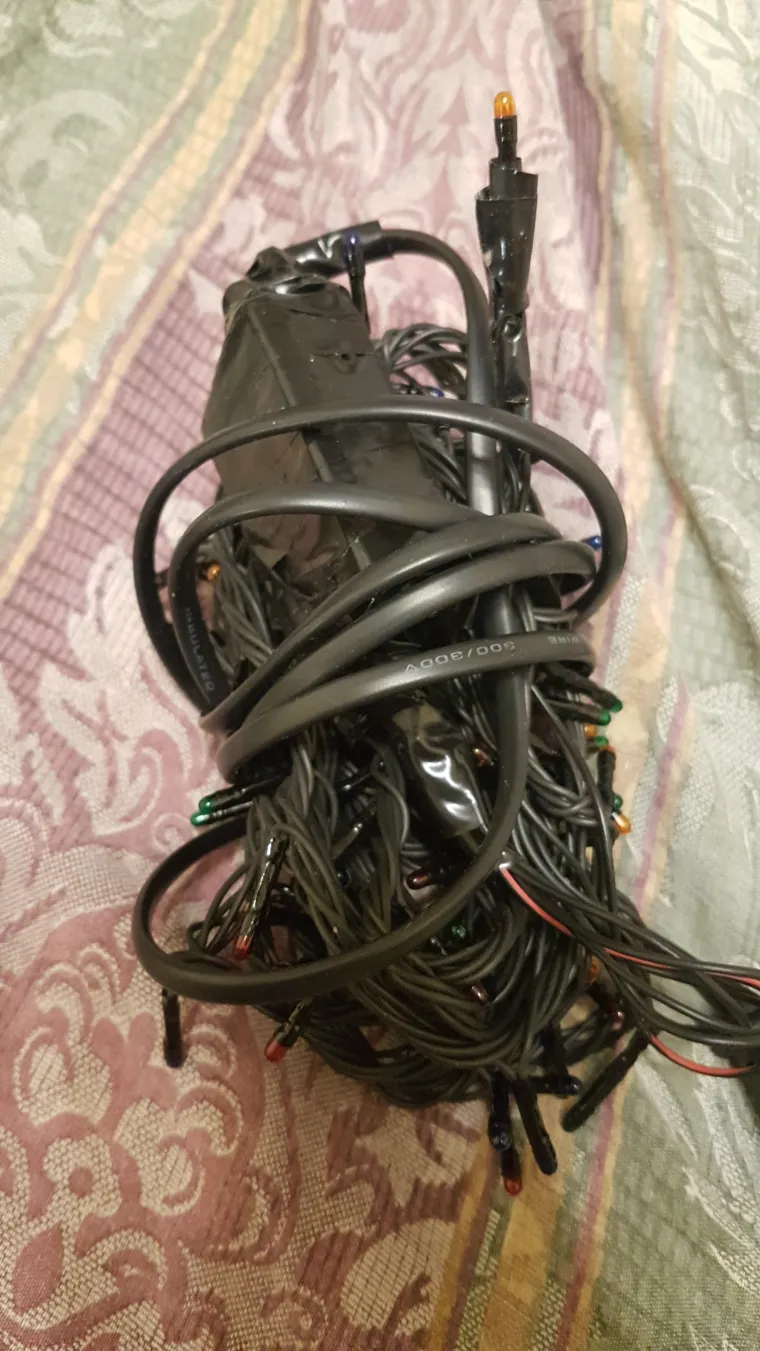

У неё оторваны провода от блока контроллера, в первую очередь обратим внимание на сетевой кабель, который подводит 230 вольт(сейчас в России стандарт 230 вольт) в гирлянду. Провода совсем вырваны, причем видно, что когда то эти провода кто-то пытался укрепить обычным медицинским пластырем:

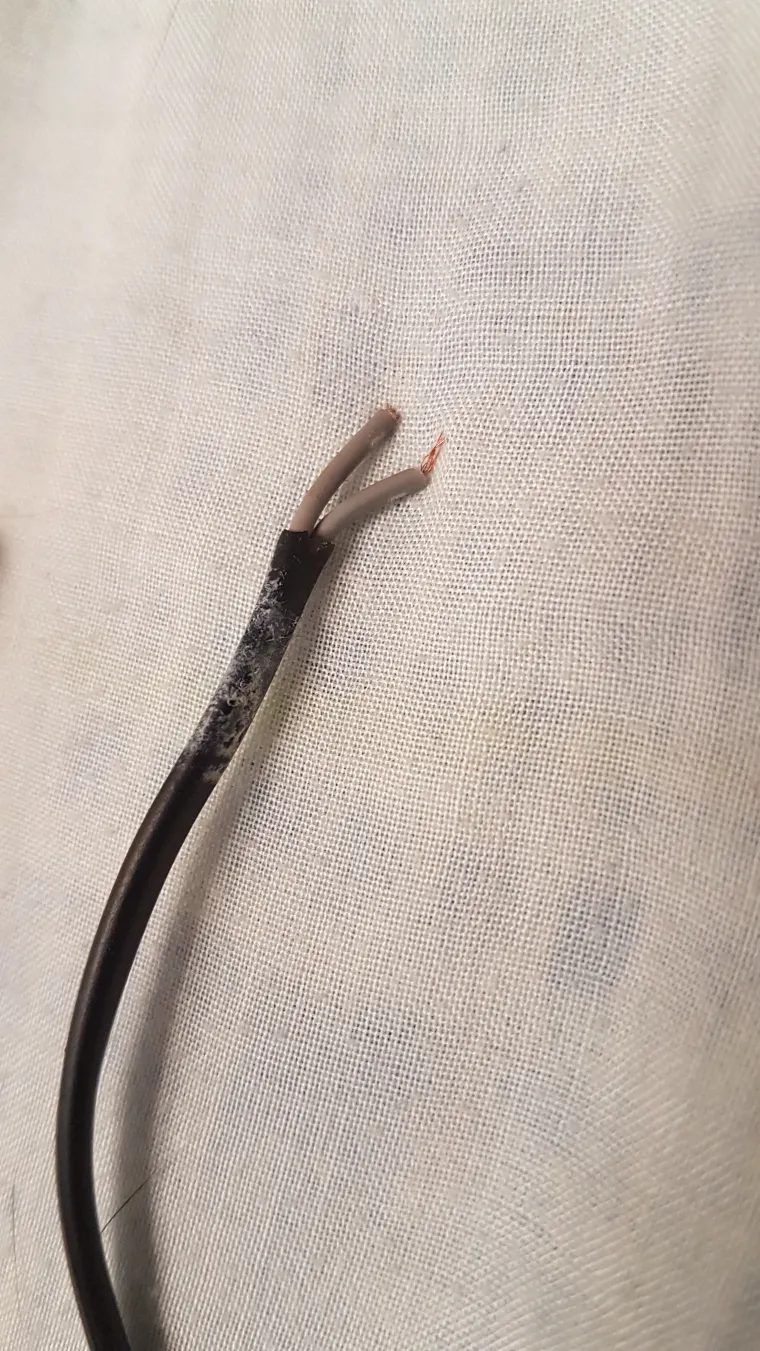

Осмотрим внимательнее повреждение:

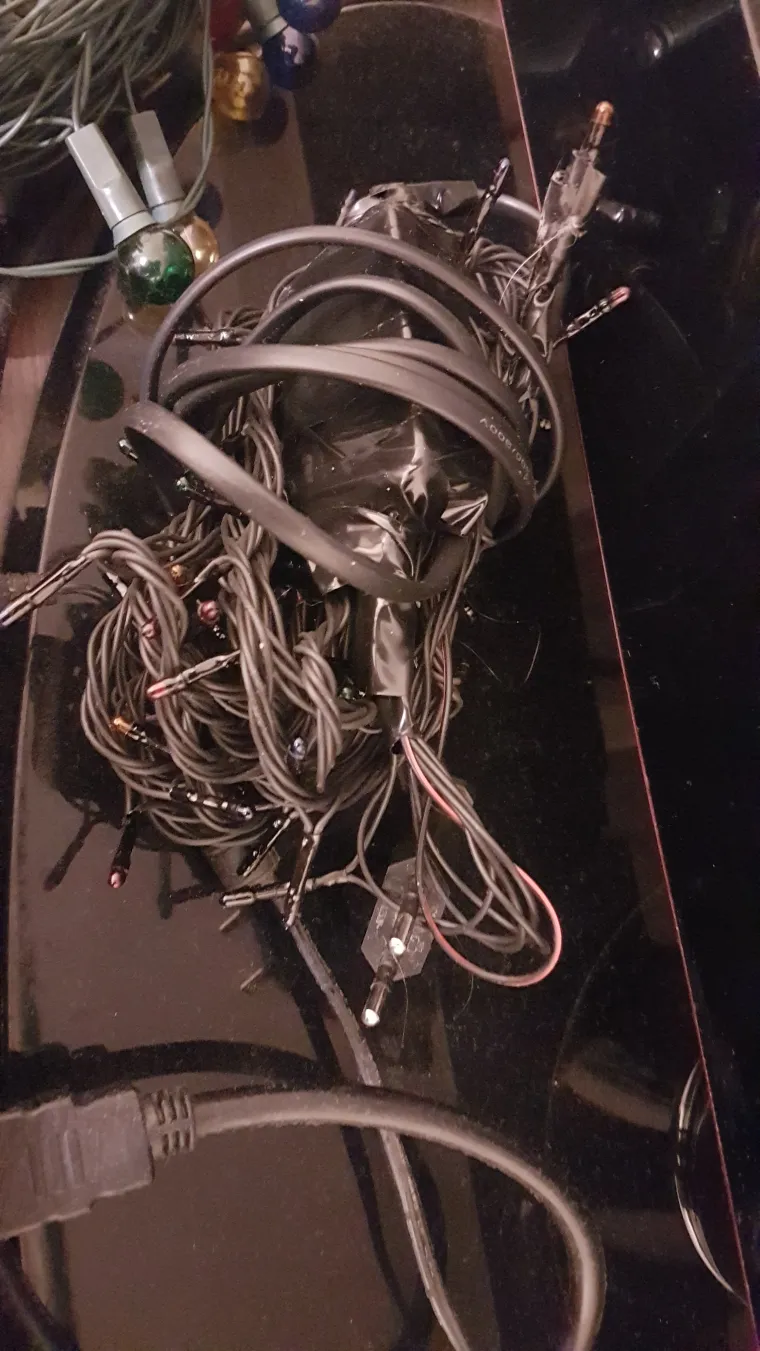

Сетевой кабель я решил поменять, у меня как раз завалялся длинный и хороший, а этому дешевому китайскому кабелю мы лишь помашем ручкой и выкинем его в помойку:)

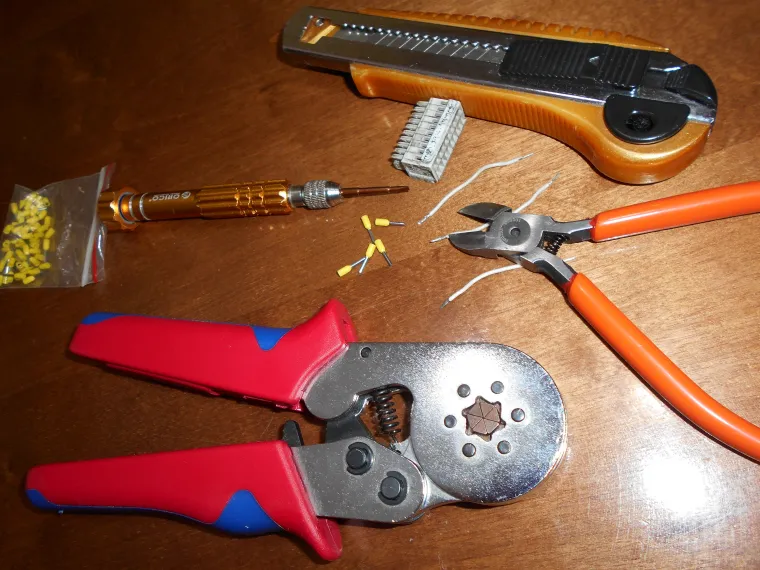

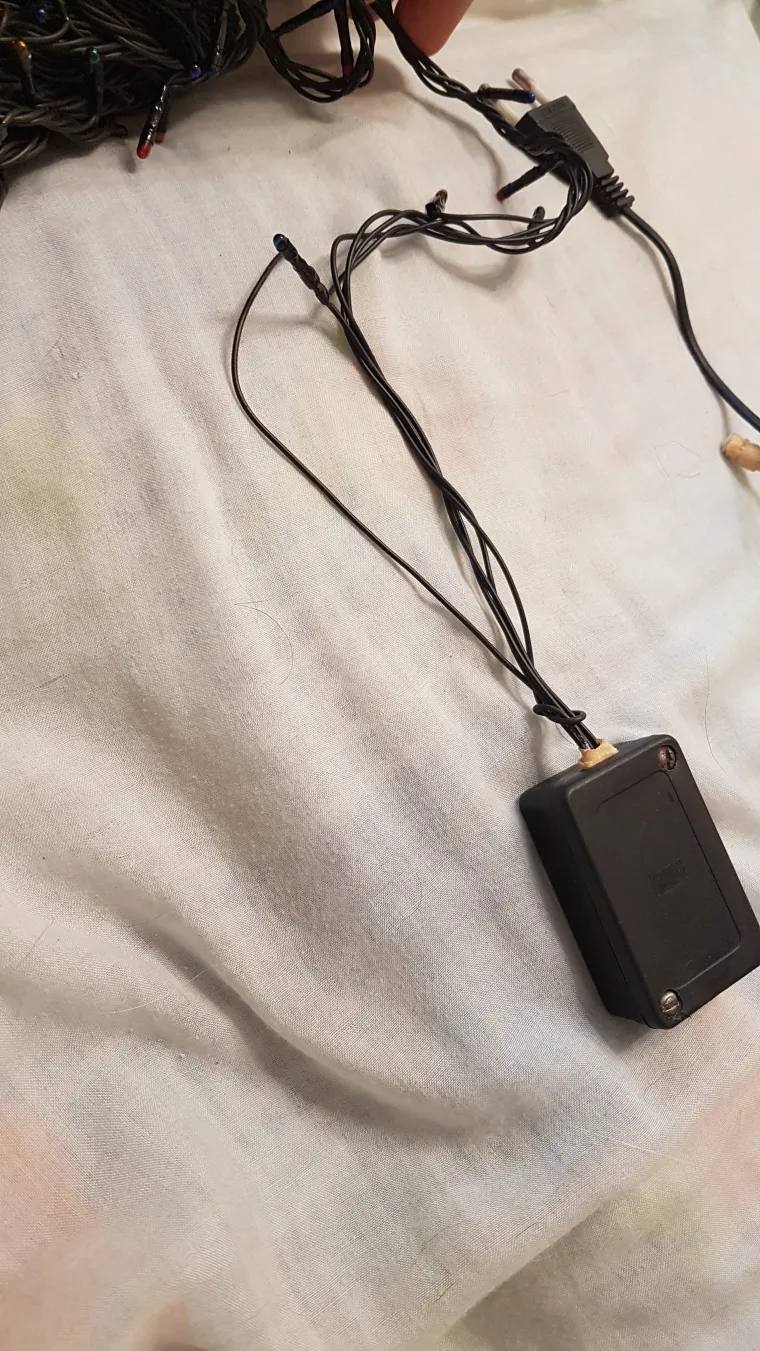

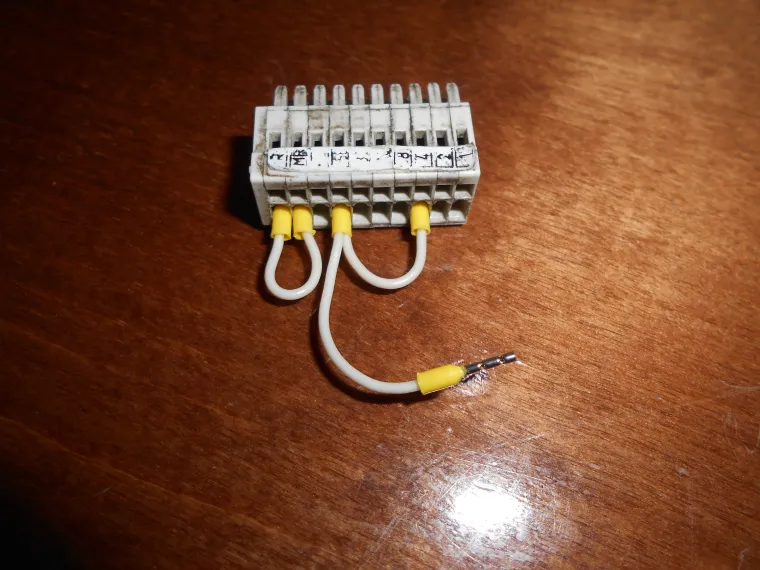

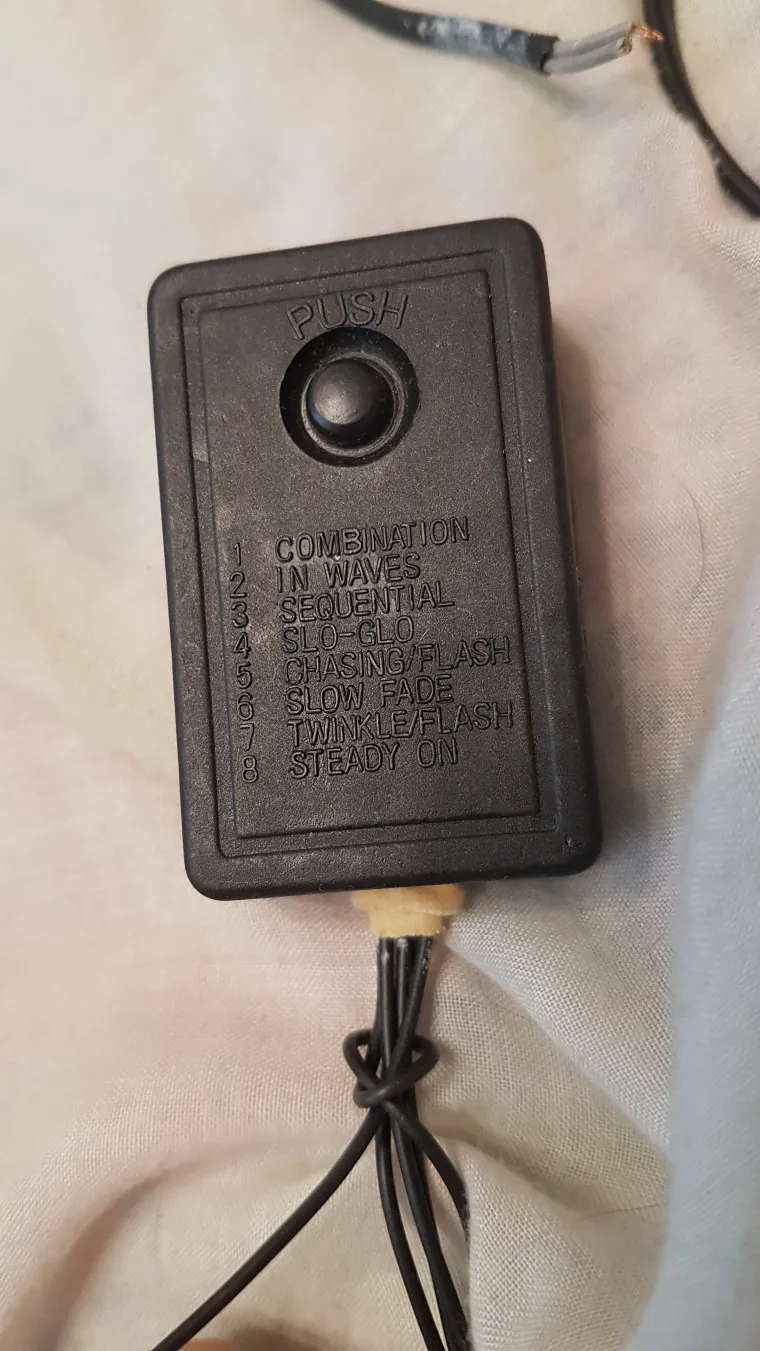

Осмотрим сам блок контроллера:

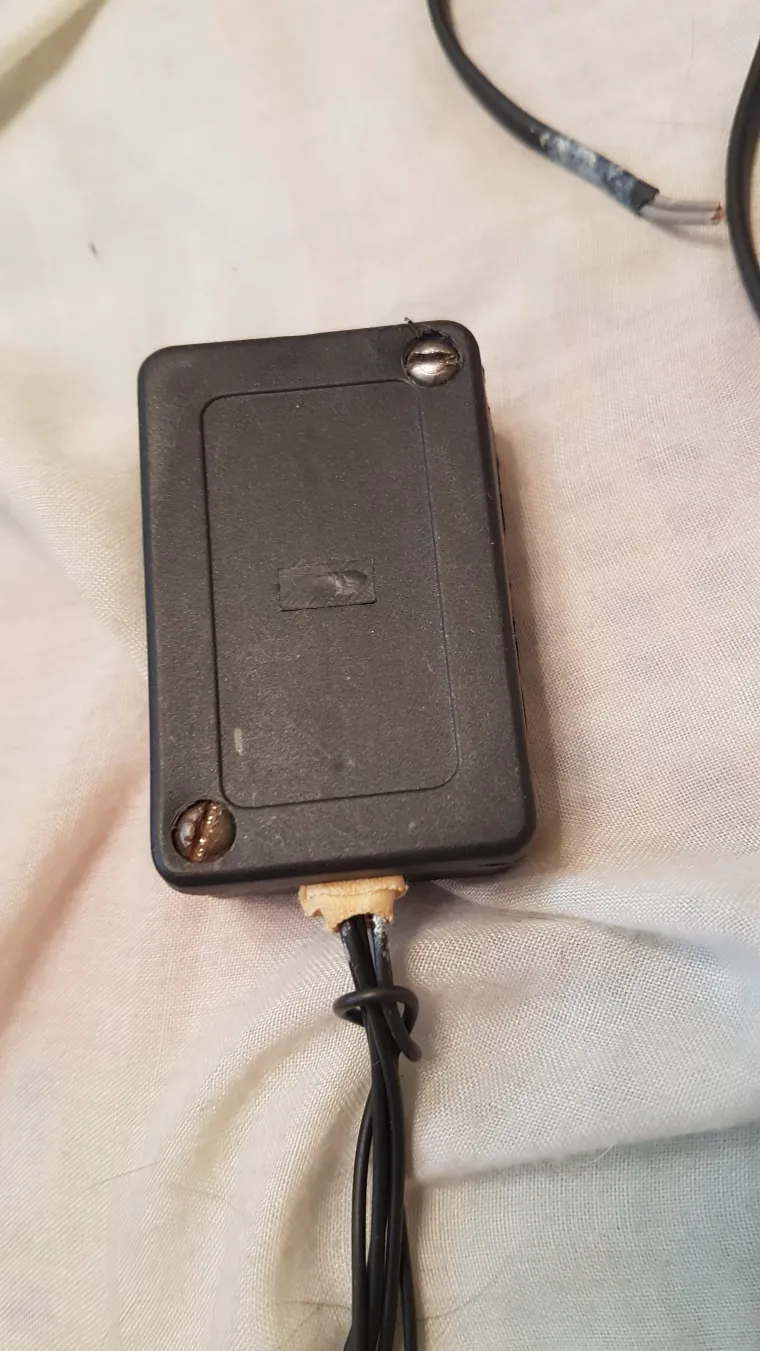

Похоже, ему тоже не повезло быть качественным, и интересно, что тут делают два болта из советского союза? Гирлянду ведь сделали позднее 2005 года, видимо родные болты были совсем неважными... Данный контроллер служит для мигания гирлянды. Он может регулировать яркость на нескольких цепях ламп накаливания отдельно, жаль настроить его никак нельзя, в таких гирляндах остается довольствоваться только 8-ю режимами работы, написанными на корпусе. Ну что ж, открутим два самореза и узнаем, что там внутри:

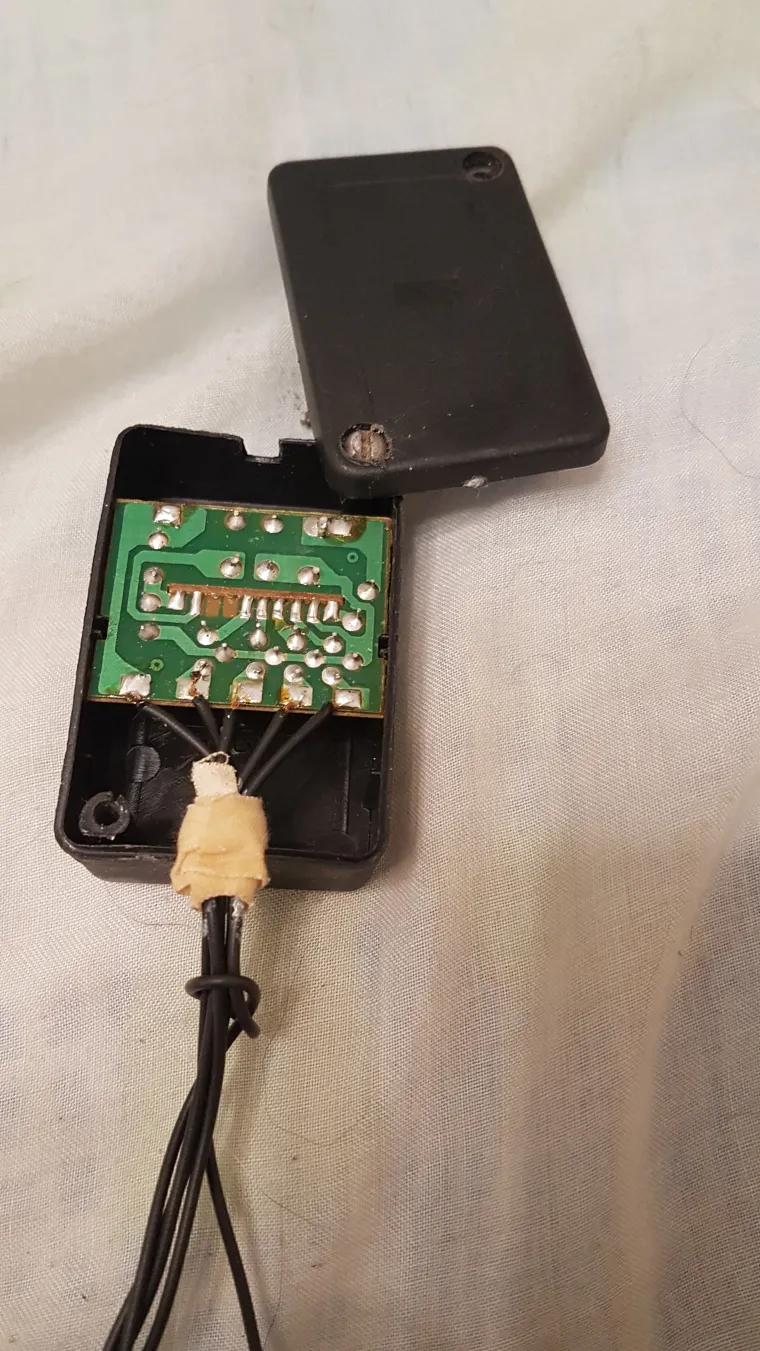

Внутри нас ждет такая вот маленькая печатная платка, занимающая даже меньше места, чем рассчитывали китайцы, когда проектировали этот корпус. Вынем, посмотрим что тут с обратной стороны:

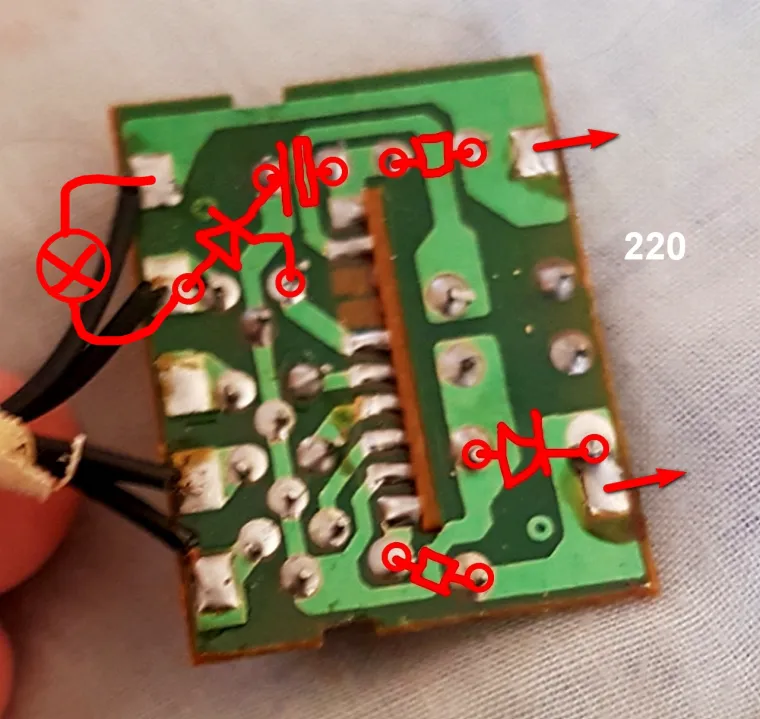

Новичков такая простая схема может удивить, всего на 10 деталях сделана схема на 4 отдельных цепи-канала. Четырехканальный контроллер для китайской гирлянды:) Всего то один диод, парочка резисторов, электролитический конденсатор, кнопка, китайская платка с каплей-контроллером и 4 тиристора. Вот и вся схема:)
Простая схема, полностью ремонтопригодная, кроме варианта, когда из строя выходит сама капля-контроллер на отдельной плате, ну или ладно, когда сгорят все лампочки в гирлянде:) Тут они в отличии от двух, мною обозримых кстати не сменные без помощи паяльника и термоусадки... Ну что ж, припаиваем новый сетевой провод и провод к оранжевой лампочке и включаем! (Я так увлекся ремонтом, что даже не сфоткал весь процесс пайки:( ) Пока паял провод питания, оторвались провода от остальных лампочек, что логично, китайская пайка полное фуфло... Ну все припаял, замотал намертво изолентой этот контроллер и провода, чтобы они больше не отрывались! Ну и готово, включаем: https://youtube.com/shorts/sC27PogPtZA?feature=share Во, красота вышла, гирлянда полностью восстановлена и работает. Все 100 минилампочек живые, контроллер тоже и это главное! Гирлянда починена, отложим её...

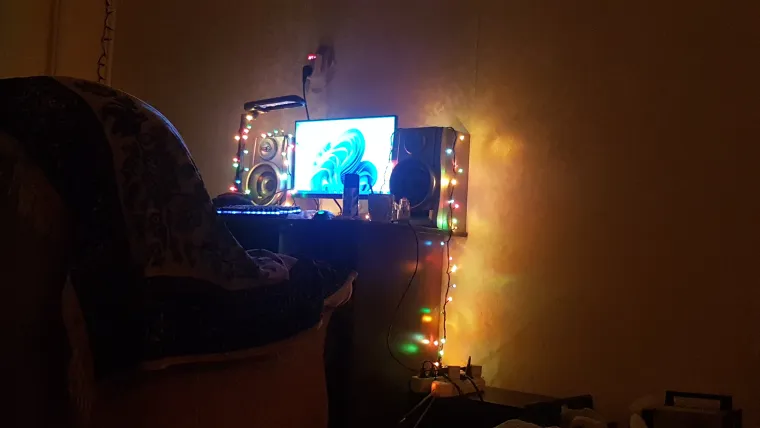

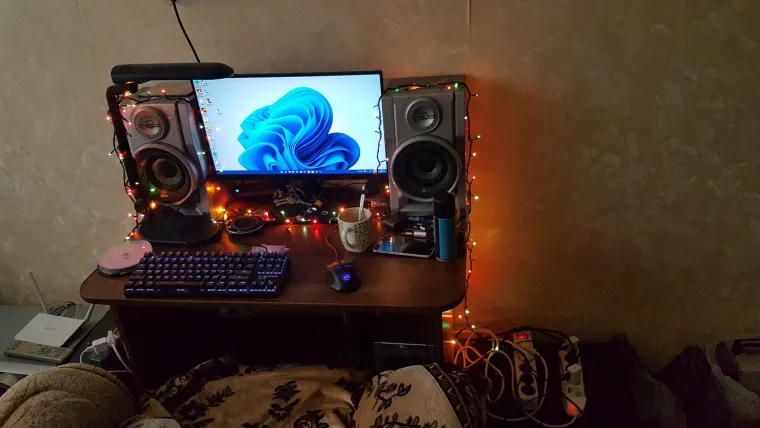

И затем украсим 29 декабря ею мой компьютерный стол:
https://youtu.be/eN_0M-IqA20
Уже прошло полмесяца с момента её ремонта, больше проблем с ней пока не было. У этих гирлянд с такими минилампочками самая частая проблема - оторванные провода, потому их часто выкидывают на свалку, хотя им нужен всего то небольшой ремонт... это могло бы случиться и с этой гирляндой, если бы я её не спас от такой печальной участи!!! Такие гирлянды были широко распространены с 2005 года по 2020 год, но увы сейчас на их место пришли менее красивые и надежные гирлянды на светодиодах, у которых обычно даже не делают 4 разных канала для мигания! На этом пожалуй на сегодня все, а у Вас были такие гирлянды? Если да, то пишите свои истории и отзывы о них, что у Вас в них ломалось и чинили ли Вы их? Может и по сей день они радуют Вас своим теплым ламповым светом... а я буду использовать свою гирлянду до выхода из строя всех лампочек, до последней лампочки она мне будет мигать-светить:) При поломках гирлянды буду дополнять этот обзор. Спасибо за внимание, жду Ваши комментарии!
