Ошибки в диагностике

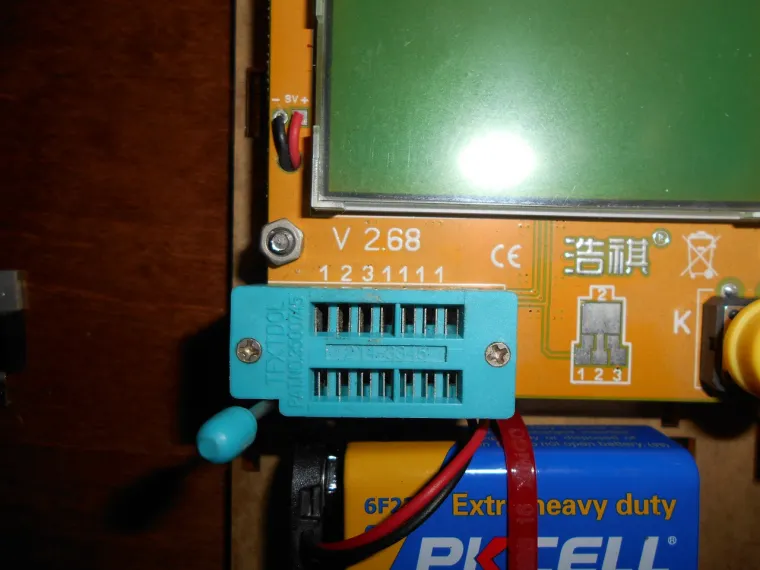

Всем , кто в теме , известен вот такой прибор с Aliexpress

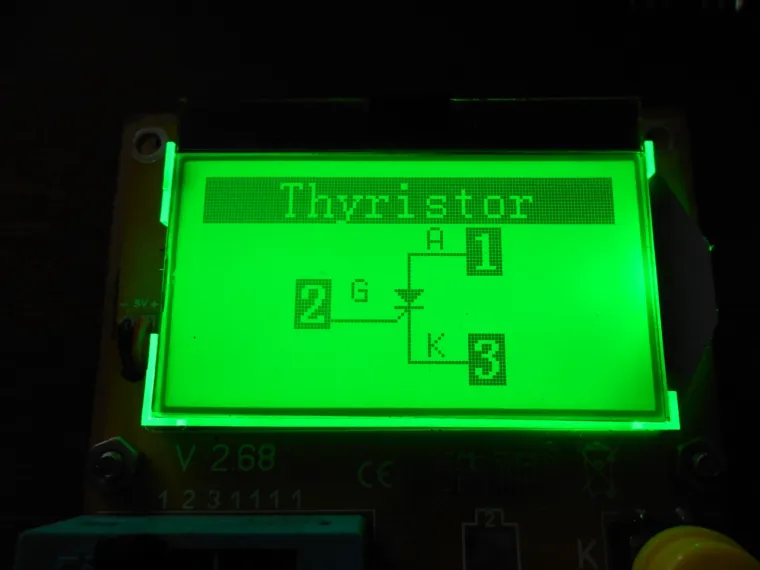

Но конечно же не стоит полагаться на него во всех случаях. Вот например тиристор BT169D определился верно . Расположение выводов совпадает.

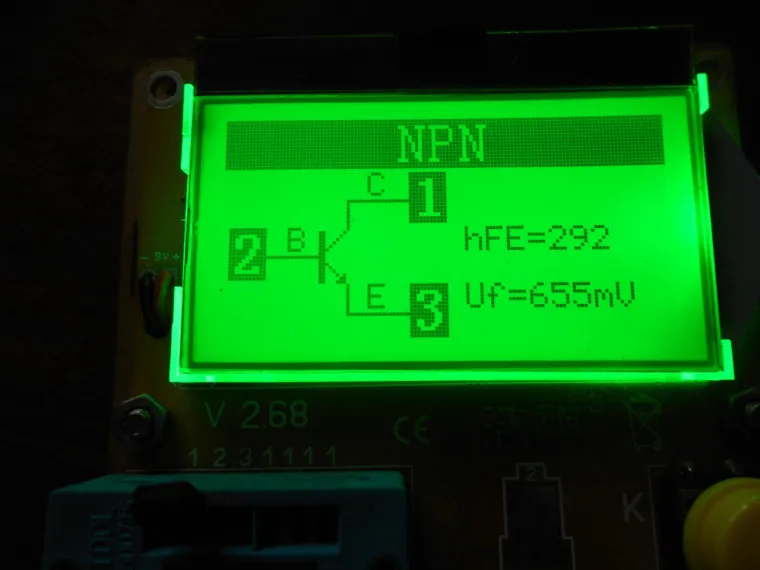

Теперь транзистор 2N4401 тоже все сошлось

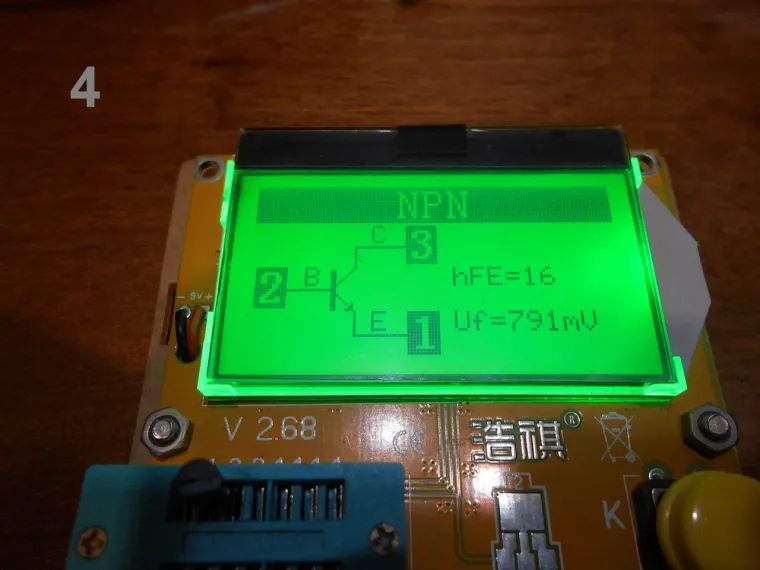

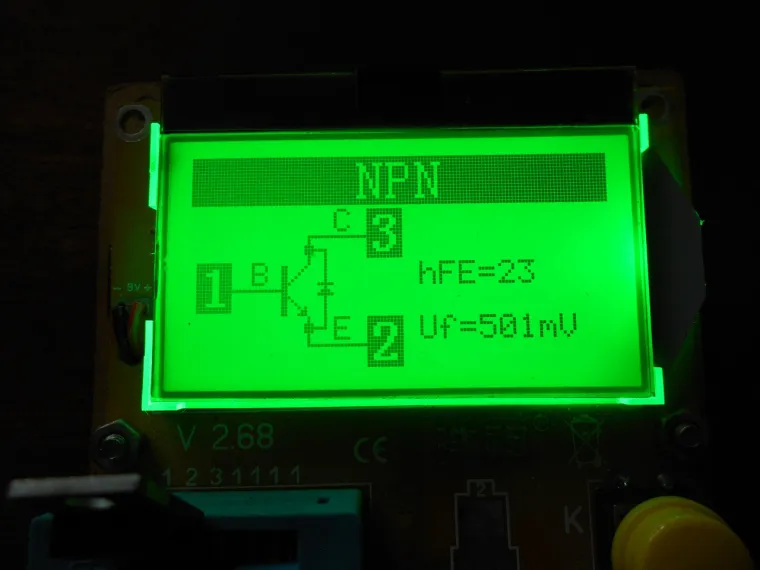

Еще вот транзистор 13007 . А вот тут уже не то . Что не то ?

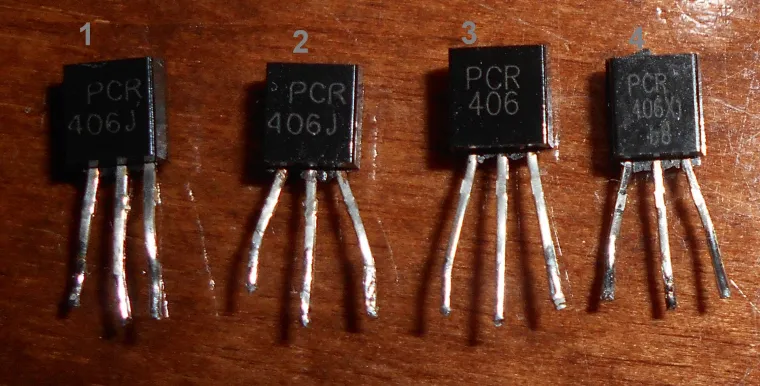

Вот еще пример ошибочной диагностики китайским прибором. Буду проверять 4 тиристора PCR 406
Что же нам покажет чудо приборчик ?

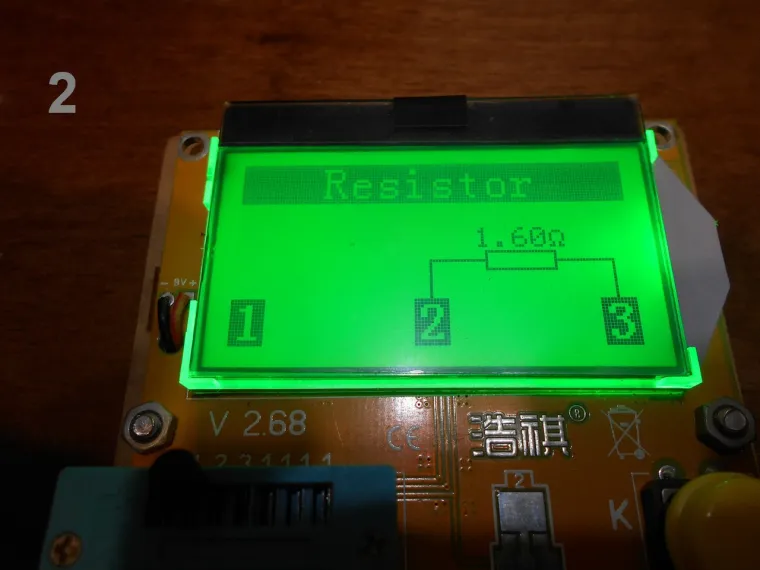

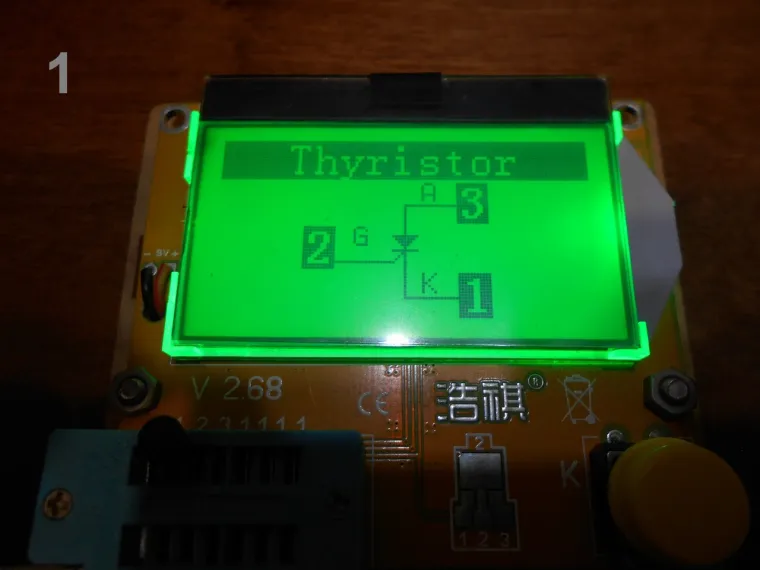

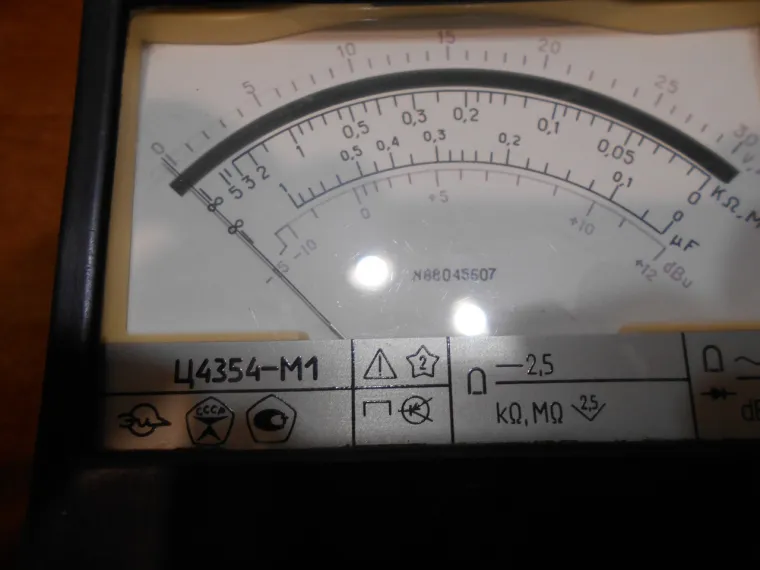

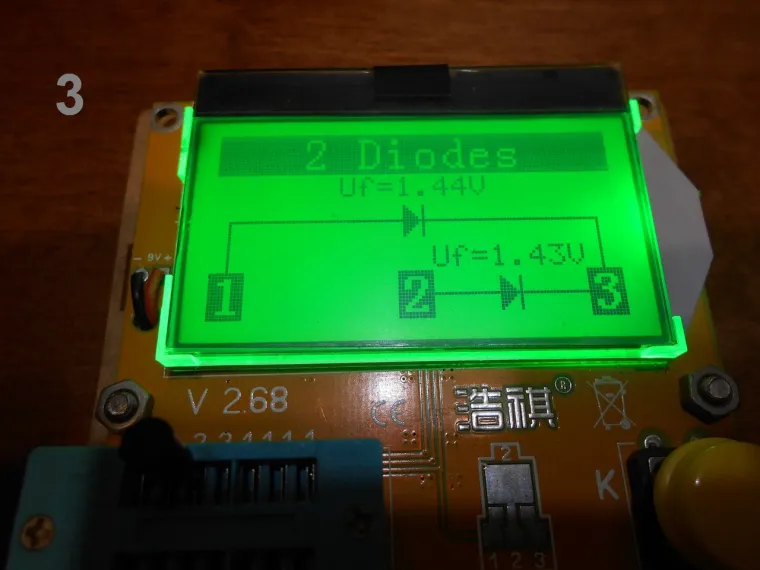

2 -ой и 3 -ий тиристор "пробитые " , 4 -ый тиристор определился как обратный транзистор . А как на самом деле ? Как вариант можно взять прибор из СССР и сравнить все тиристоры в режиме измерения сопротивления "кОмх1"

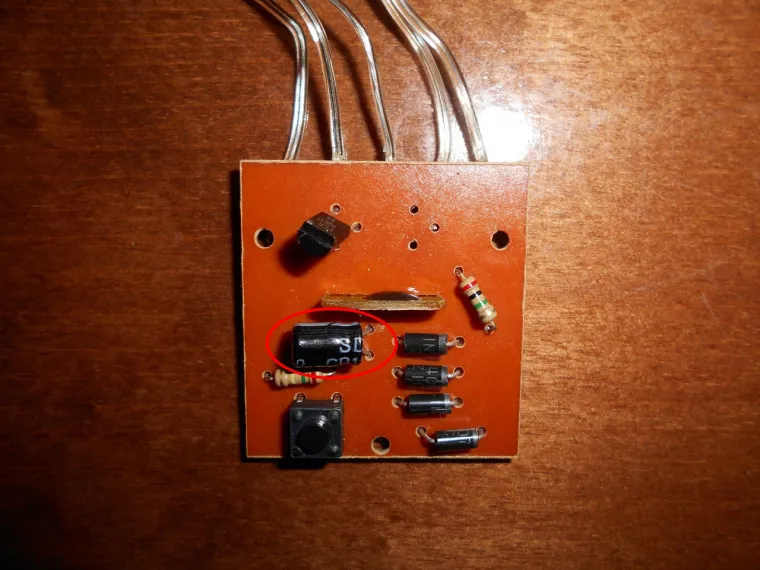

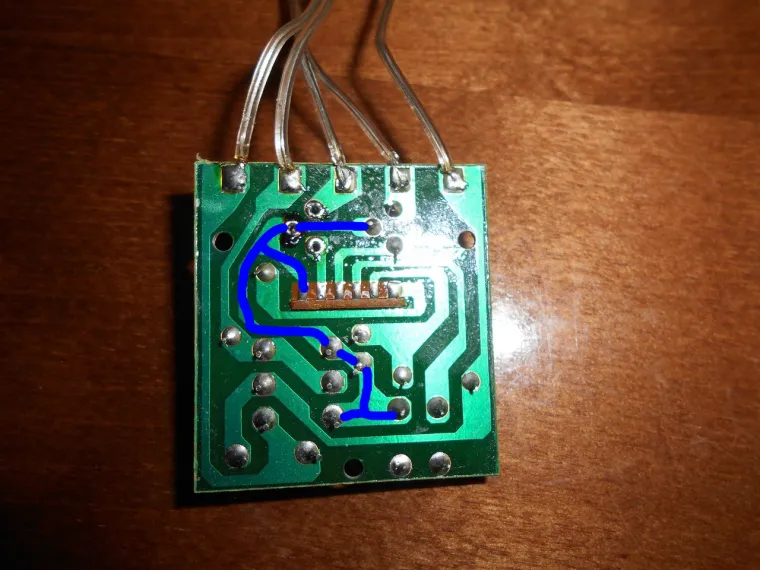

По прибору из СССР 1 и 4 тиристор исправные, во 2 - ом управляющий электрод замкнут с анодом, в 3-ем управляющий электрод замкнут с катодом . Следовательно тиристоры "пробиваются" как угодно . Пока все проверял нашел ошибку
Комментарии
3
@Андрей-Туманенко сказал :
Высоковольтный NPN транзисторы с низким коэффициентом усиления, что характерно для высоковольтных биполярных транзисторов. Падение на ЭК-диоде - 500мВ. А в чем проблема? Что с распиновкой что-то не так? Так вроде все похоже на правду!

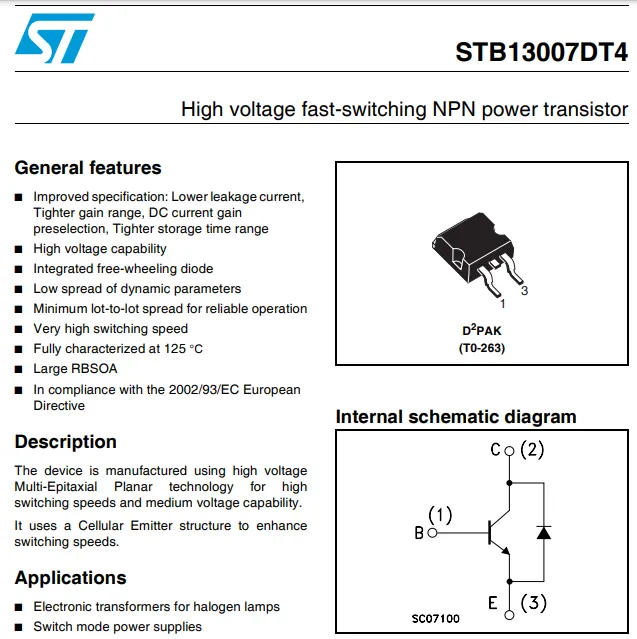

Вообще, если внимательно присмотреться, то у вас на плате разметка 1-2-3. Транзистор вставлен Б-К-Э. ТО есть вроде бы коллектор с эмиттером перепутан... Но это вроде как не столь важно. Все равно же первым дело мы "бежим" в даташит!
@Схемотехник сказал :
Хорошо когда опыт есть . Вы правы у транзисторов в таких корпусах посередине всегда коллектор . Я про начинающих любителей попаять , т.к. верят всему где надо и не надо . Кстати как можно защитить контроллер от "пробоя" ? Какая развязка с тиристорами будет правильной простой и эффективной ?
@Андрей-Туманенко сказал :
А начинающим любителям нужно объяснить, что начинать надо с документации на полупроводниковые приборы, а не с сомнительных измерительных приборов... Этот же прибор даже распиновку показывает - то есть думать вообще не нужно...
Все достаточно просто - нужно использовать оптроны (оптопары), в этом случае используется гальваническая развязка...
