Osram DULUX EL 24W . Как это делает Osram ?

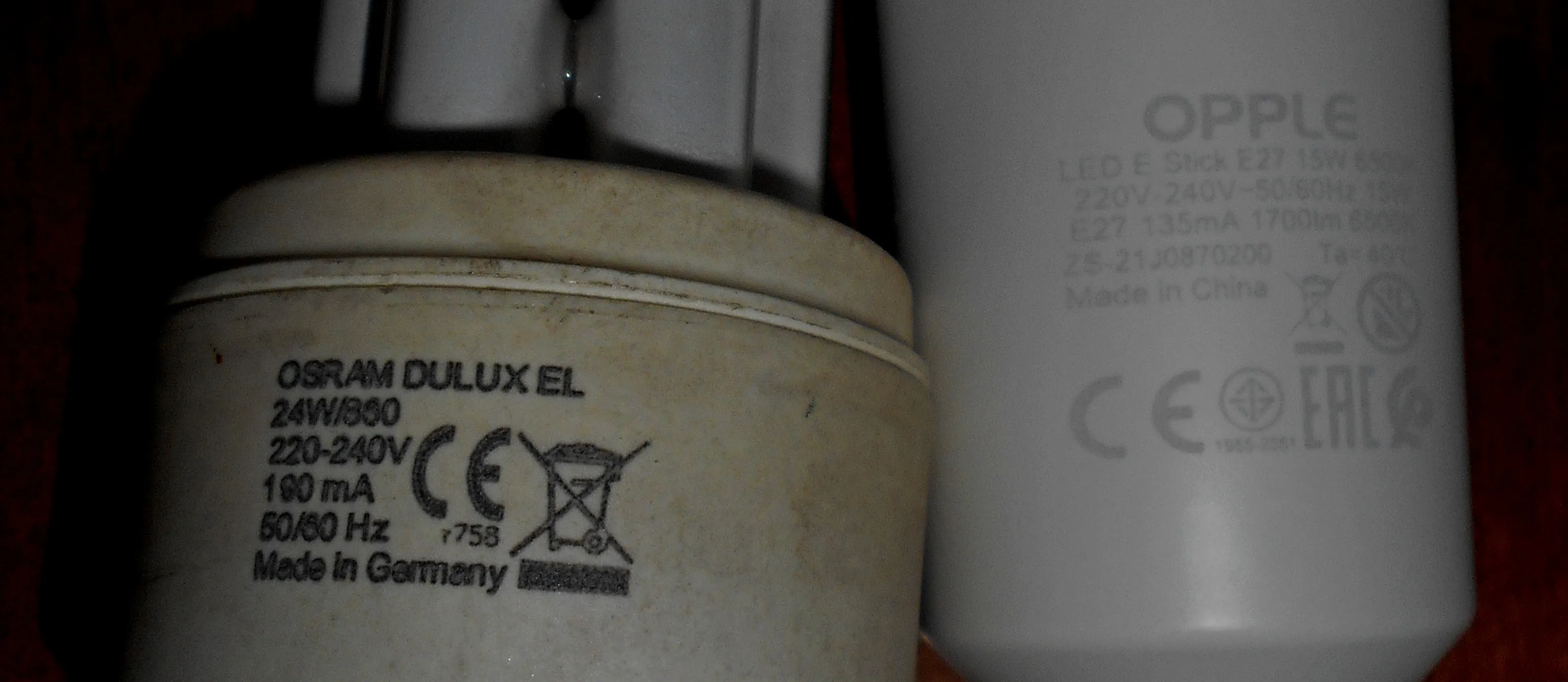

Всем здравствуйте . Сегодня предлагаю заглянуть в изношенную КЛЛ Dulux EL 24W от Osram , а также сравнить ее со светодиодной лампой Opple 15 W.
![](https://domorost.ru/images/post-64114a076fcf5f1993b2e59f-qpLauGVQ.webp)

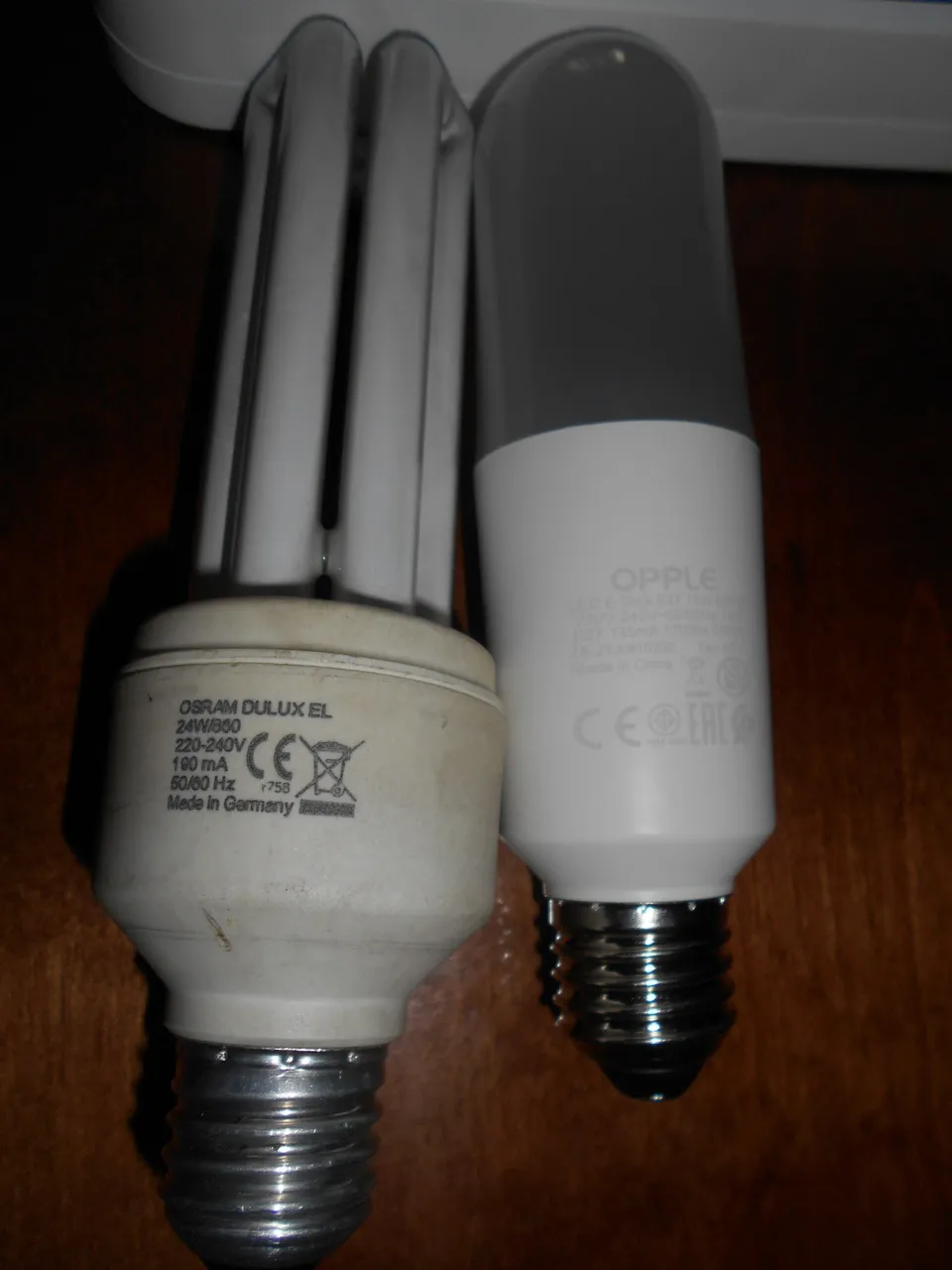

Такие лампы Opple как раз рекламируются как прямая замена подобных КЛЛ .
![](https://domorost.ru/images/post-64114a076fcf5f1993b2e59f-SIKco3dP.webp)

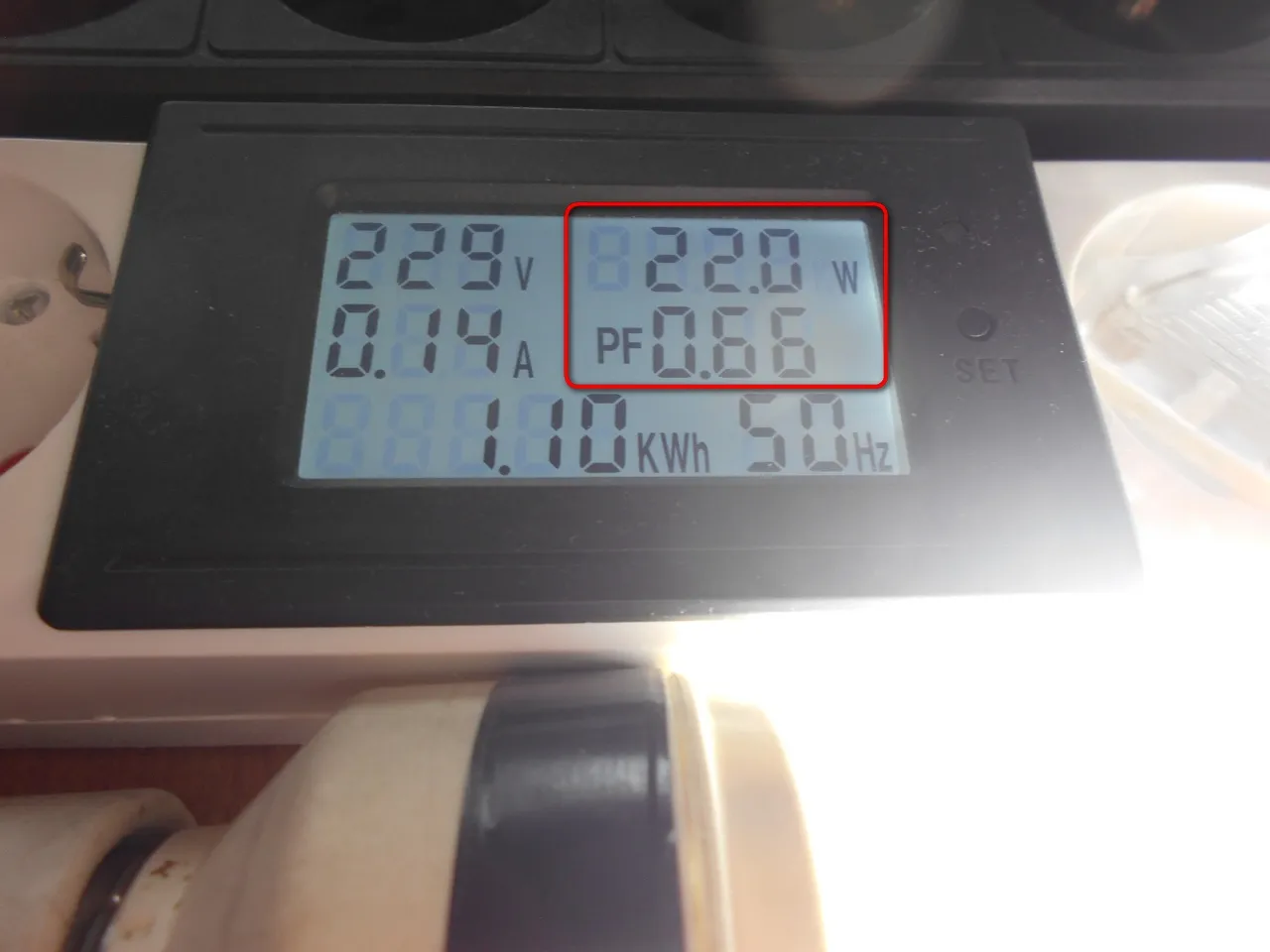

Измеряю потребляемую мощность ламп. 22 W (PF 0,66) потребляемая мощность Osram.
![](https://domorost.ru/images/post-64114a076fcf5f1993b2e59f-FETG1Qy4.webp)

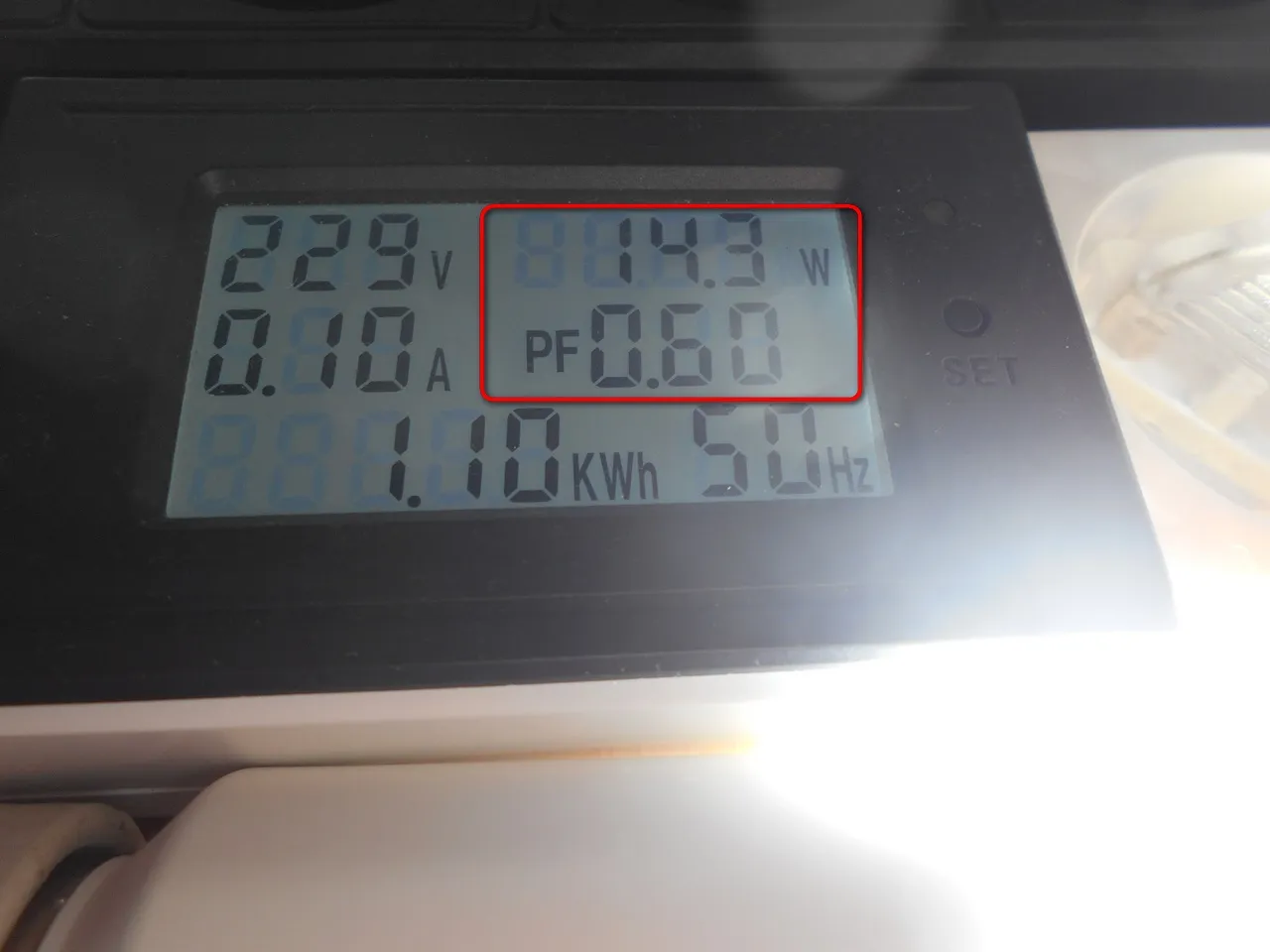

Потребляемая мощность Opple 14,3 W (PF 0,6).
![](https://domorost.ru/images/post-64114a076fcf5f1993b2e59f-k19z3NVX.webp)
Люминофор в КЛЛ Osram уже не тот и светит она заметно слабее Opple. Именно поэтому нет смысла ее эксплуатировать дальше. Потребляемая мощность больше , а световой поток меньше .
И так что же внутри КЛЛ ? Вскрываю

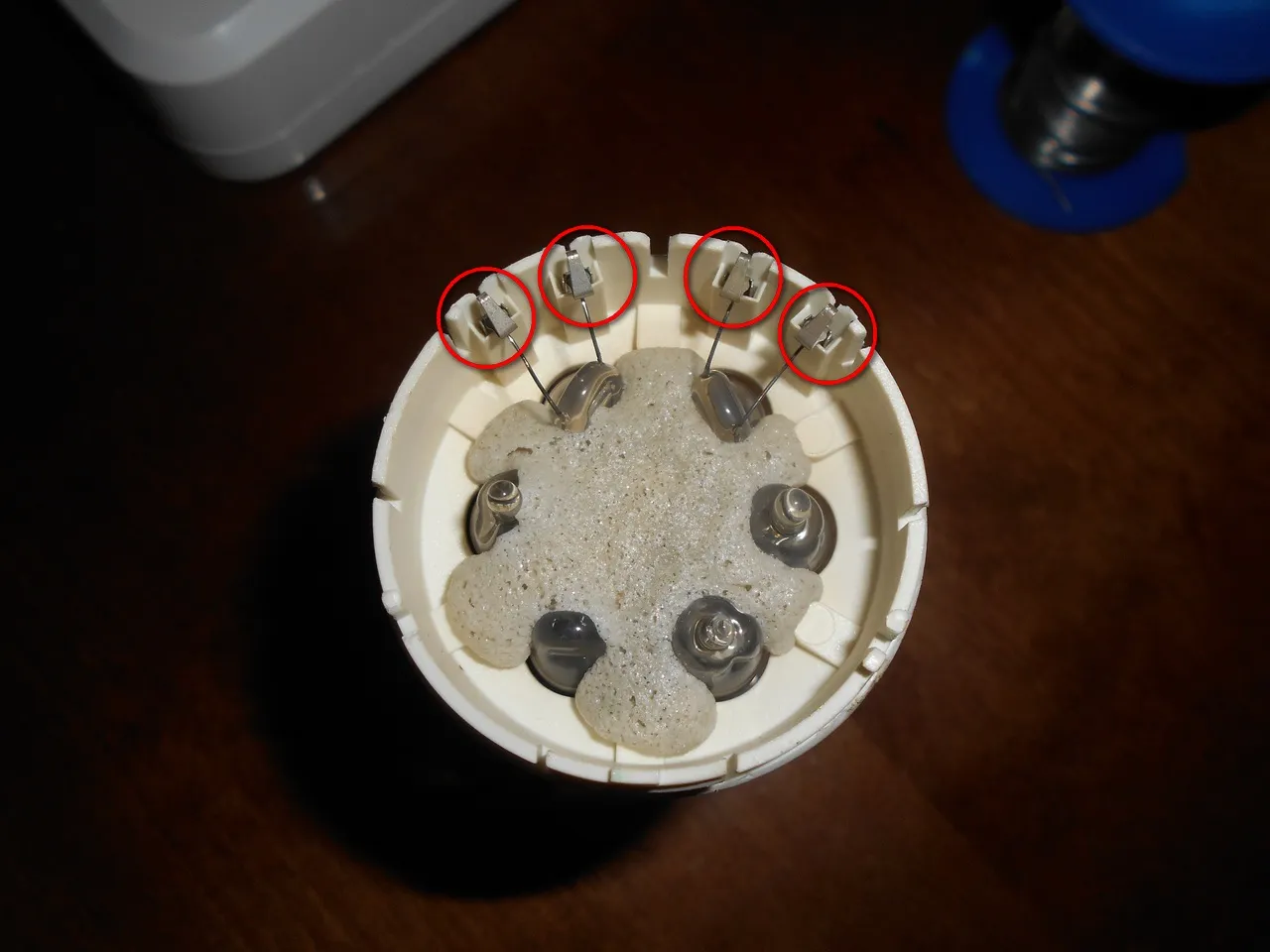

И вот тут уже что то новенькое . Никаких прикручиваний , а пружинные контакты .
![](https://domorost.ru/images/post-64114a076fcf5f1993b2e59f-nUhLMPAy.webp)
![](https://domorost.ru/images/post-64114a076fcf5f1993b2e59f-yLQXlAXL.webp)

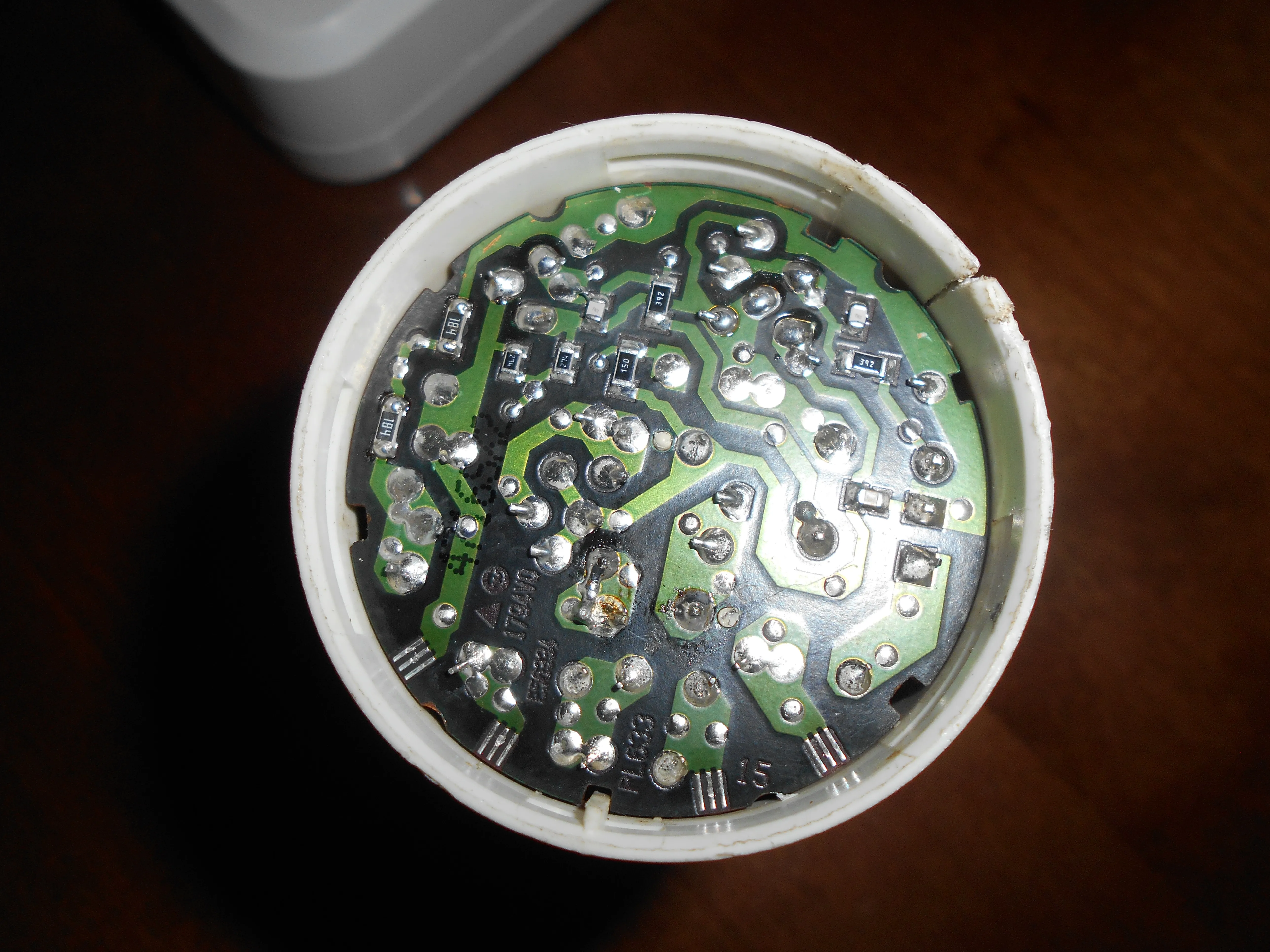

Теперь рассмотрим плату, но для этого ее нужно отпаять и аккуратно извлечь из корпуса лампы .
![](https://domorost.ru/images/post-64114a076fcf5f1993b2e59f-YbBM5pn7.webp)

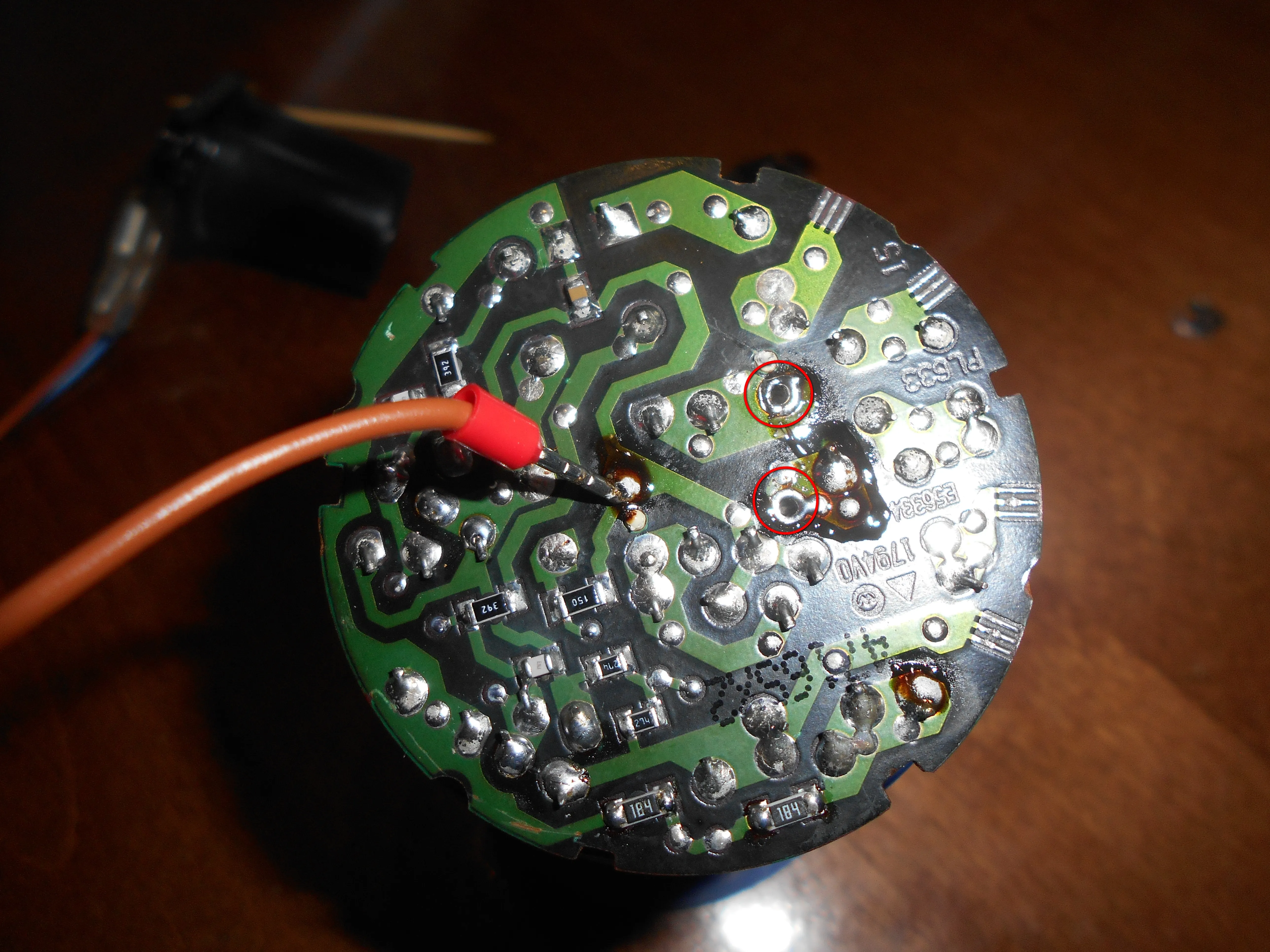

Для этого припаяю провод и буду за него тянуть репку . Ой, плату . Кому нужно вот вам отверстия , где нужно греть .
![](https://domorost.ru/images/post-64114a076fcf5f1993b2e59f-4X3VoI6m.webp)

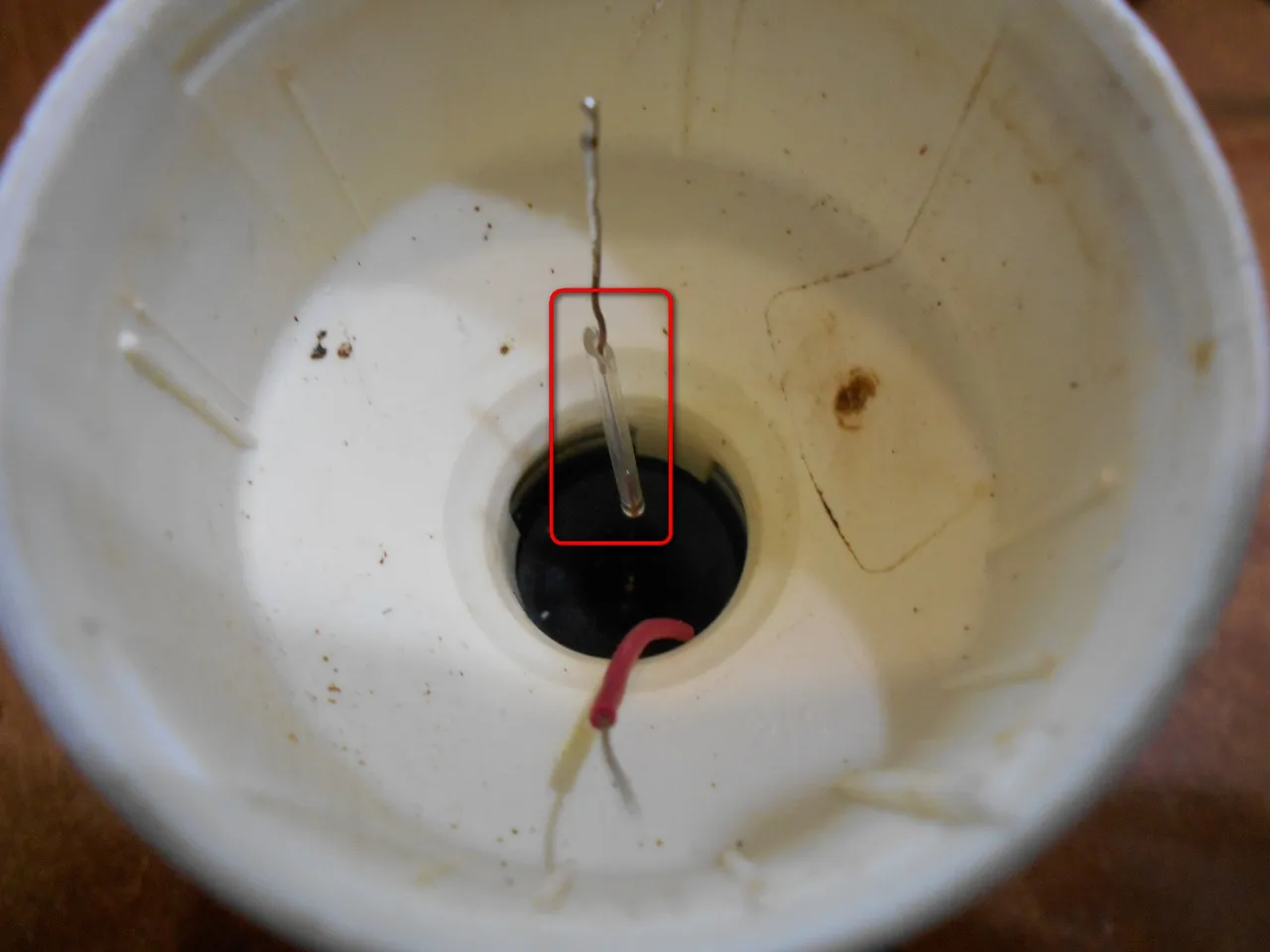

В корпусе остался стеклянный предохранитель . Он сломан , но это до меня так разбирали .
![](https://domorost.ru/images/post-64114a076fcf5f1993b2e59f-Anua5GVu.webp)

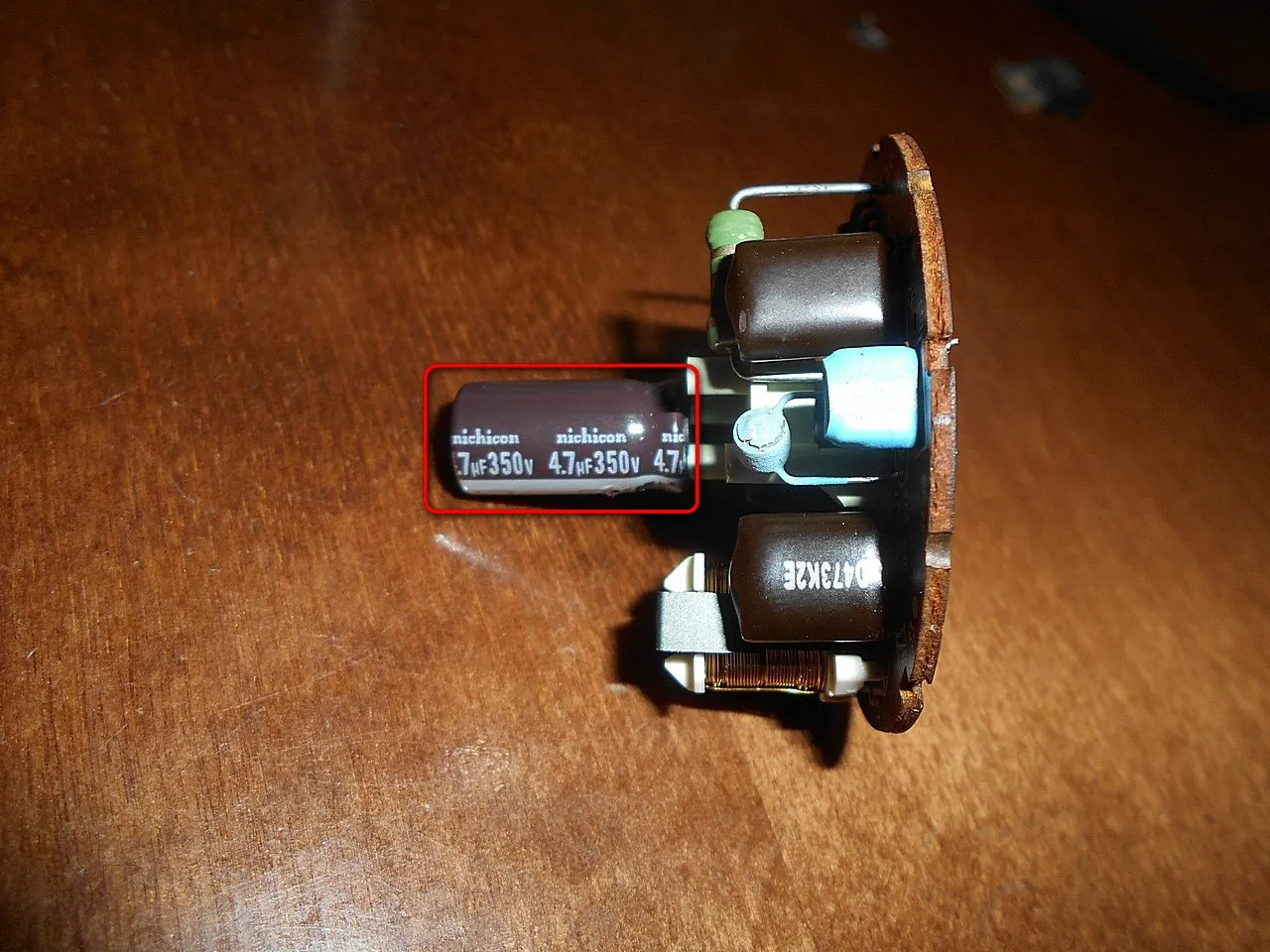

Кому интересно плата с разных сторон . Электролитический конденсатор от Nichicon 4,7 µF 350 V
![](https://domorost.ru/images/post-64114a076fcf5f1993b2e59f-a4i6b5pS.webp)

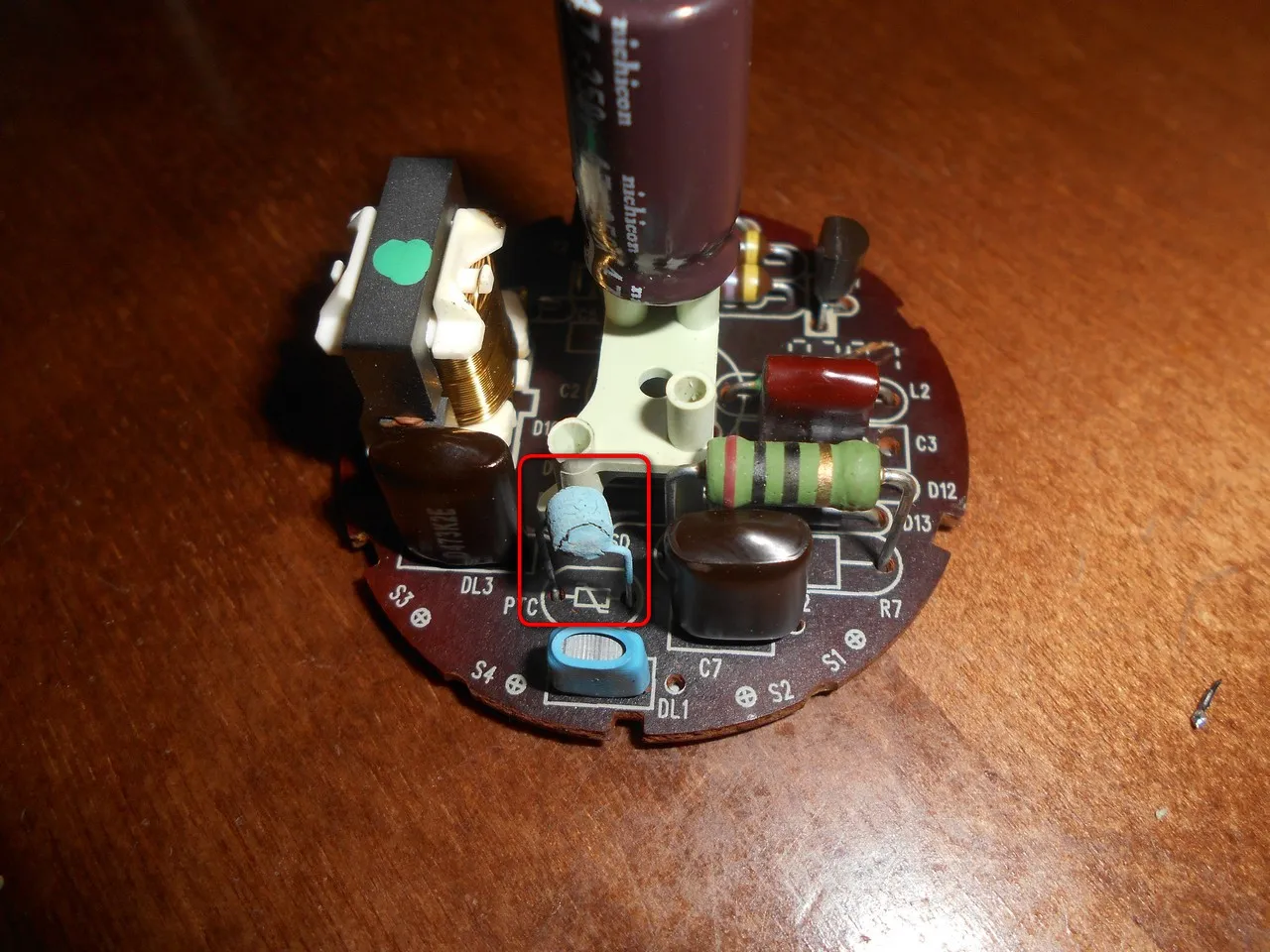

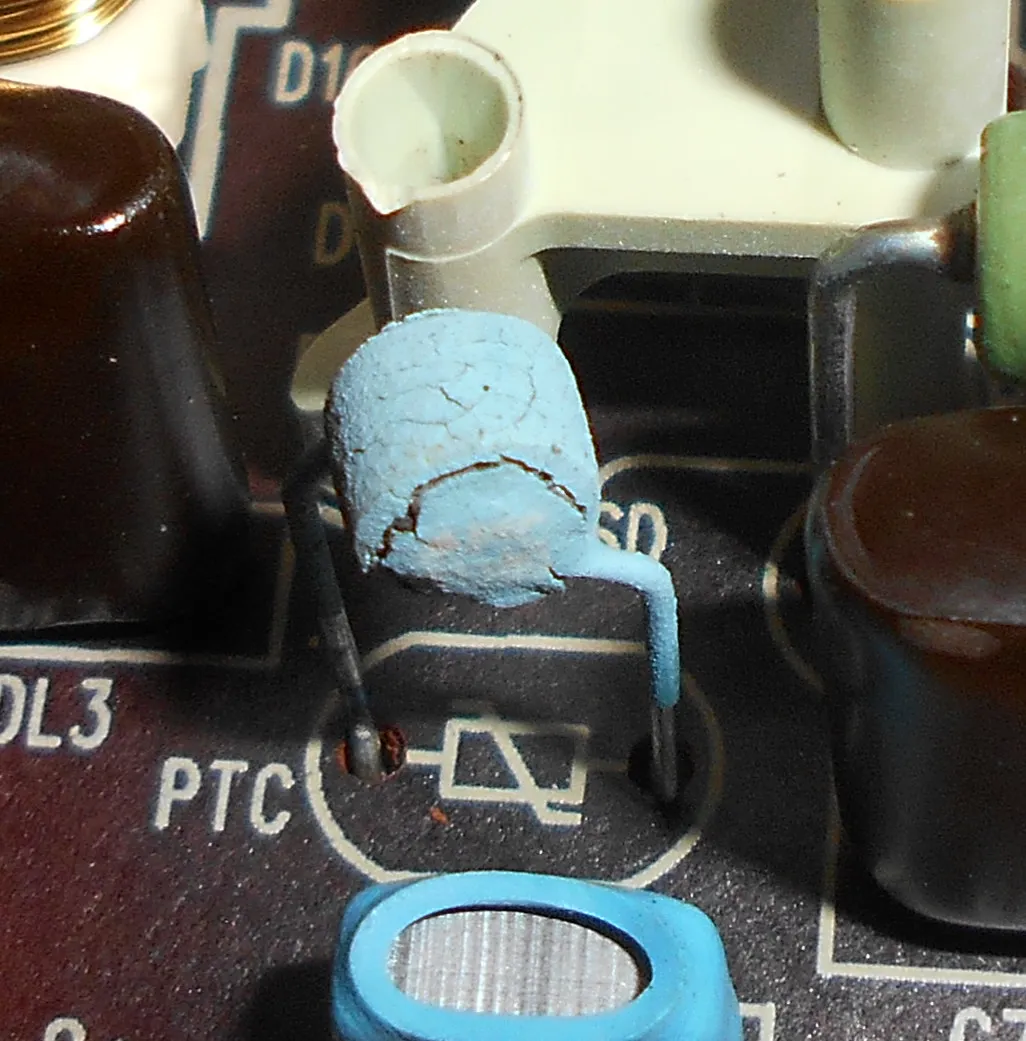

PTC прилично так изжарился .
![](https://domorost.ru/images/post-64114a076fcf5f1993b2e59f-4IVuT5sF.webp)
![](https://domorost.ru/images/post-64114a076fcf5f1993b2e59f-SrHPMWjk.webp)

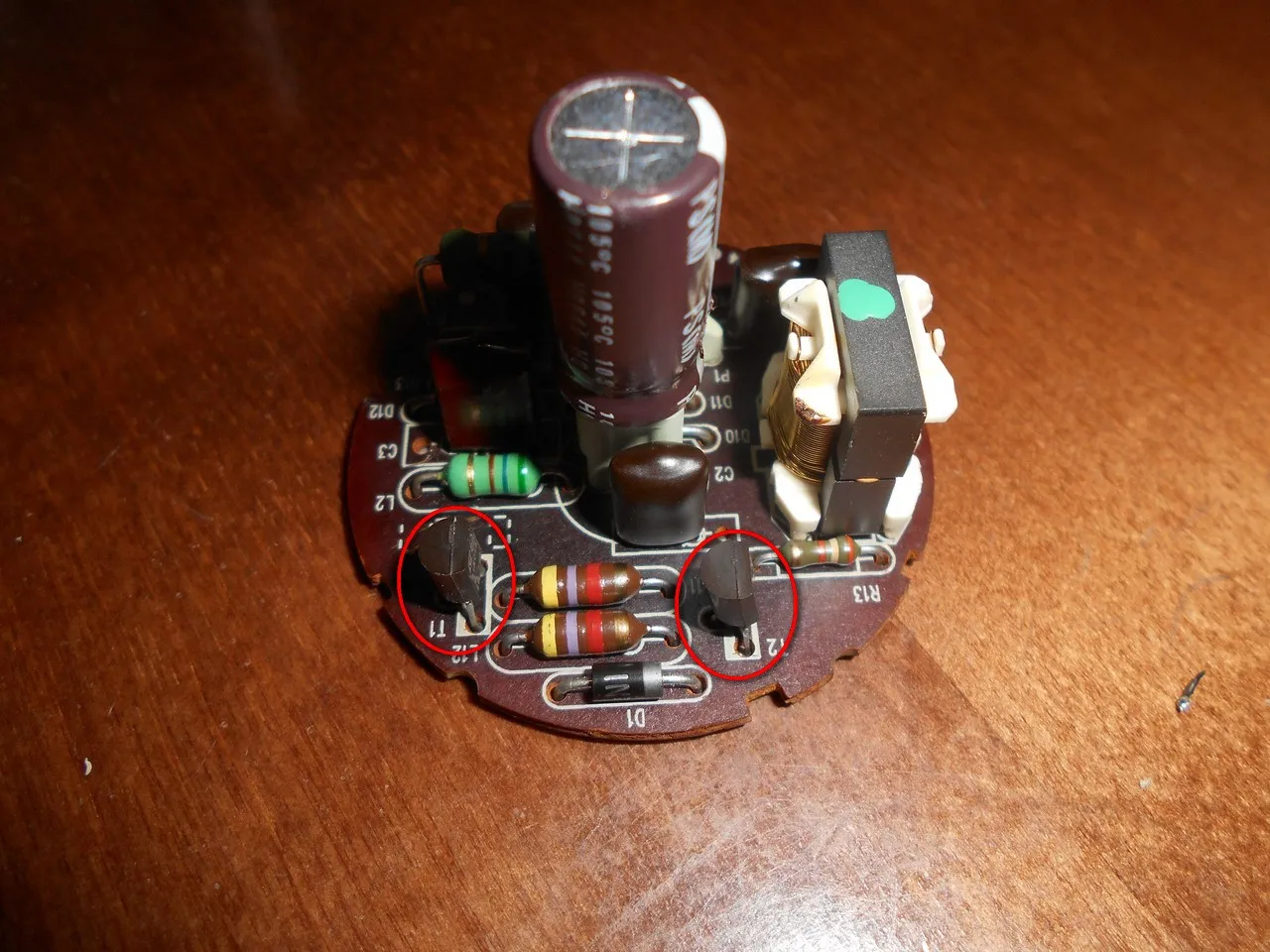

Схема ЭПРА собрана на двух мосфетах STQ1NC45-R
![](https://domorost.ru/images/post-64114a076fcf5f1993b2e59f-9JbELyLs.webp)

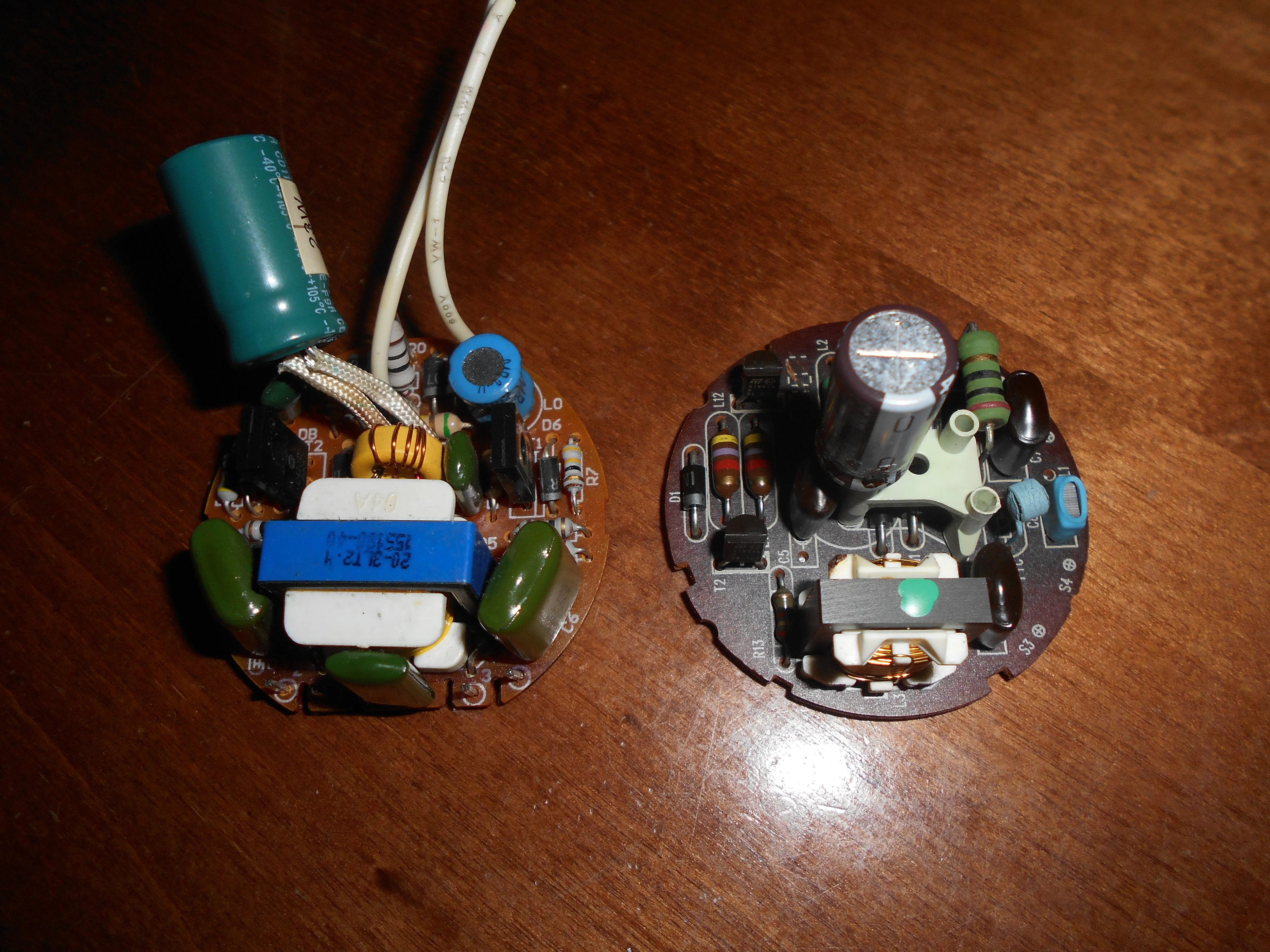

Для сравнения вот ЭПРА (слева) от КЛЛ 23 W , справа от Osram 24 W
![](https://domorost.ru/images/post-64114a076fcf5f1993b2e59f-oiIfJgP1.webp)
Пишите как Вам лампа и чего добавить в обзор ?
Предлагаю для удобства поиска дальнейшего добавить в название "КЛЛ Dulux EL 24W"
А что это такое? Конденсатор лопнул? Просто на фото есть ощущение, что нечто очень сильно окислилось.
Спасибо за ваши труды!
