Плазменный телевизор LG 32PC54 - что же у него внутри?

Всем привет. Сегодня пожалуй пришло время разобрать что нибудь дорогое и интересное, недавно я разбирал уже свой старый смартфон, сегодня продолжим ломать и курочить дорогие и интересные вещи. И у нас на нашем "операционном столе" плазменный телевизор LG....

Ну все вы наверное застали то время, когда плазменный телевизор был показателем богатства, чем то роскошным и элитным, каждый мечтал о таком, у меня первый плазменный телевизор 42 диагонали в доме появился в 2006 году, до него вся семья смотрела старенький японский кинескопный 21 дюймовый Nec. Сразу отправимся в наше время, и где сейчас плазменные дисплеи? Вы можете сказать, да у каждого есть дома плазма сейчас, не удивить, в магазине их продают - вон пожалуйста....А нет, нету больше плазменных дисплеев, их перестали делать в 2014 году совсем, не производят и точка. Все что сейчас продается в магазинах - это жк либо OLED дисплеи. Да и мало у кого уже можно встретить настоящую плазму, везде жк жк и еще раз жк...

Всего существует на данный момент три вида плоских дисплеев - плазменные панели (PDP), жк дисплеи(LCD) и дисплеи на органических светодиодах(OLED). И плазмой стоит называть только PDP дисплеи, про это я расскажу подробнее в следующих постах, когда мы уже и LCD дисплей разберем, изучим его внимательно. А сегодня поговорим только о плазменных панелях, точнее о конкретной модели - LG 32PC54.

Так вот, обычно плазменные панели делают диагональю от 42 дюймов в виду большого размера газоразрядных ячеек-пикселов. Получается плазменный дисплей с высоким разрешением можно сделать только от 42 дюймов, меньше - не получится. Но посмотрим на модель данного телевизора - у LG первые цифры в модели обычно говорят нам о диагонали дисплея, и тут удивление - плазма и 32 дюйма???? Однако, такое чудо техники сделали инженеры LG, встречаем - 32 дюймовая плазменная панель LG. Подвох тут кроется в разрешении панели, оно всего лишь 800х480 пикселов. Когда модели 42 диагонали и выше уже получили в то время HD разрешение 1024х768 и очень дорогие модели получили уже FHD разрешение 1920х1080. Один пиксель у плазменной панели состоит из 3 ячеек, одной красной одной зеленой и одной синей, короче обычная RGB схема.

У данного устройства к сожалению разбита плазменная панель, как оно показывает мы уже никогда не увидим, зато сразу можно начать изучать внешний вид и отправиться в увлекательное изучение того, что у нас есть внутри. При включении в розетку индикатор дежурного режима загорается и если попробовать включить телевизор то он начинает гудеть на всю квартиру, все из за разбитой панели:)

К сожалению, когда я делал фото, я не думал выкладывать обзор, потому прошу прощение за фотографии плохого качества. Ну вот он, красавец)

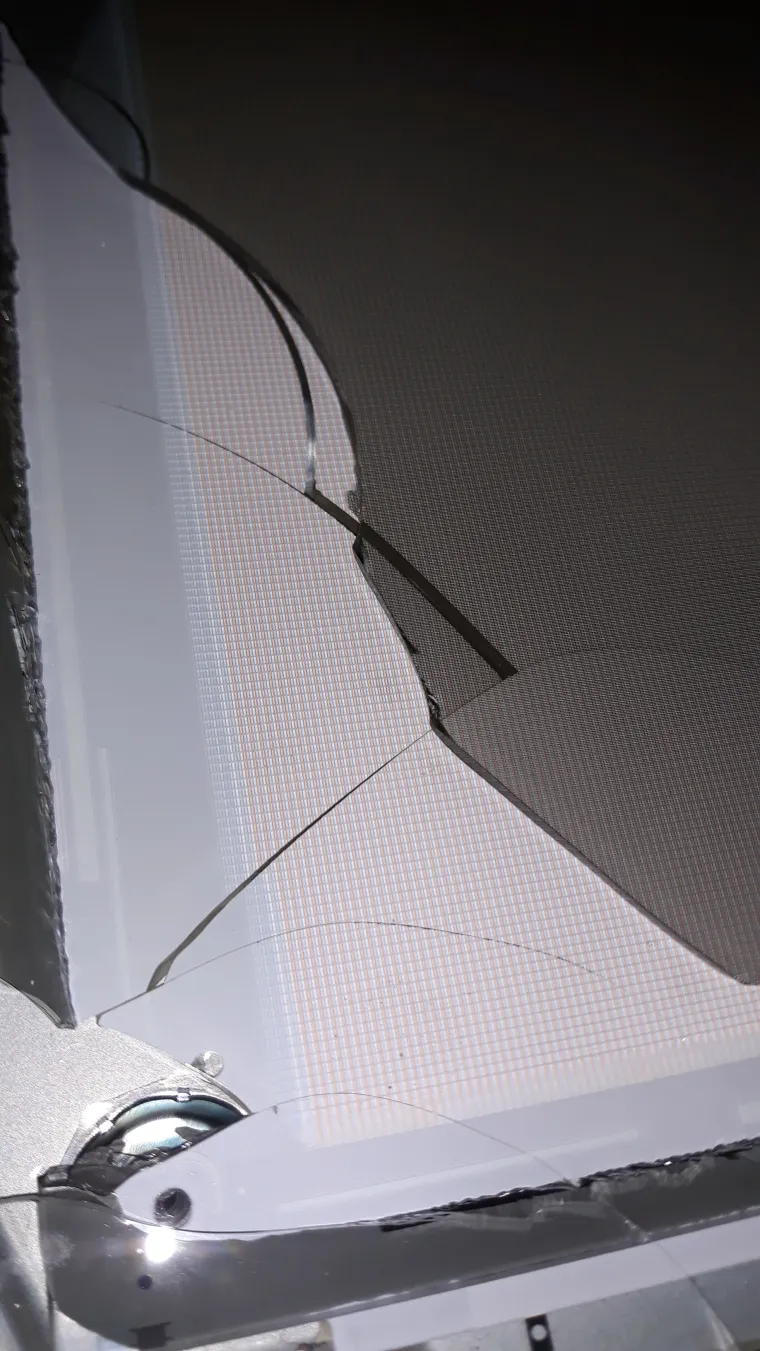

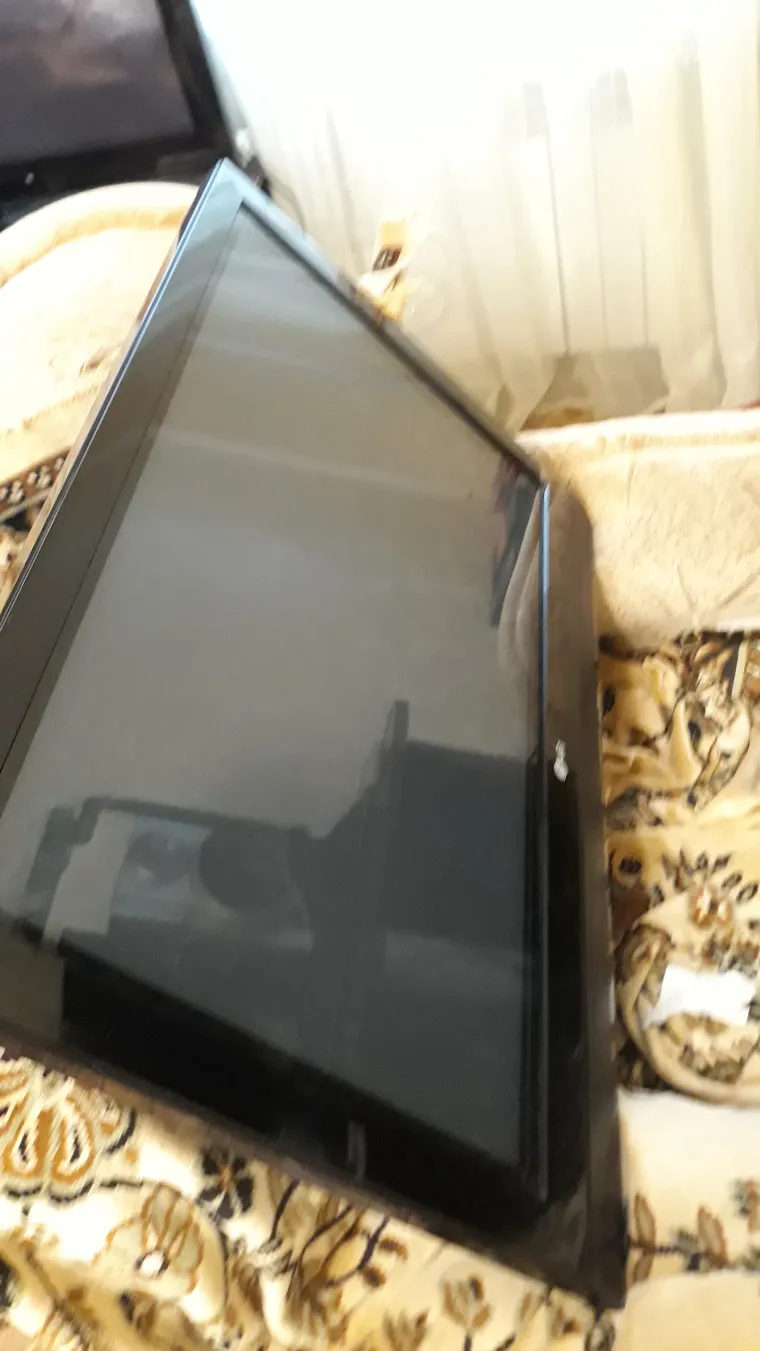

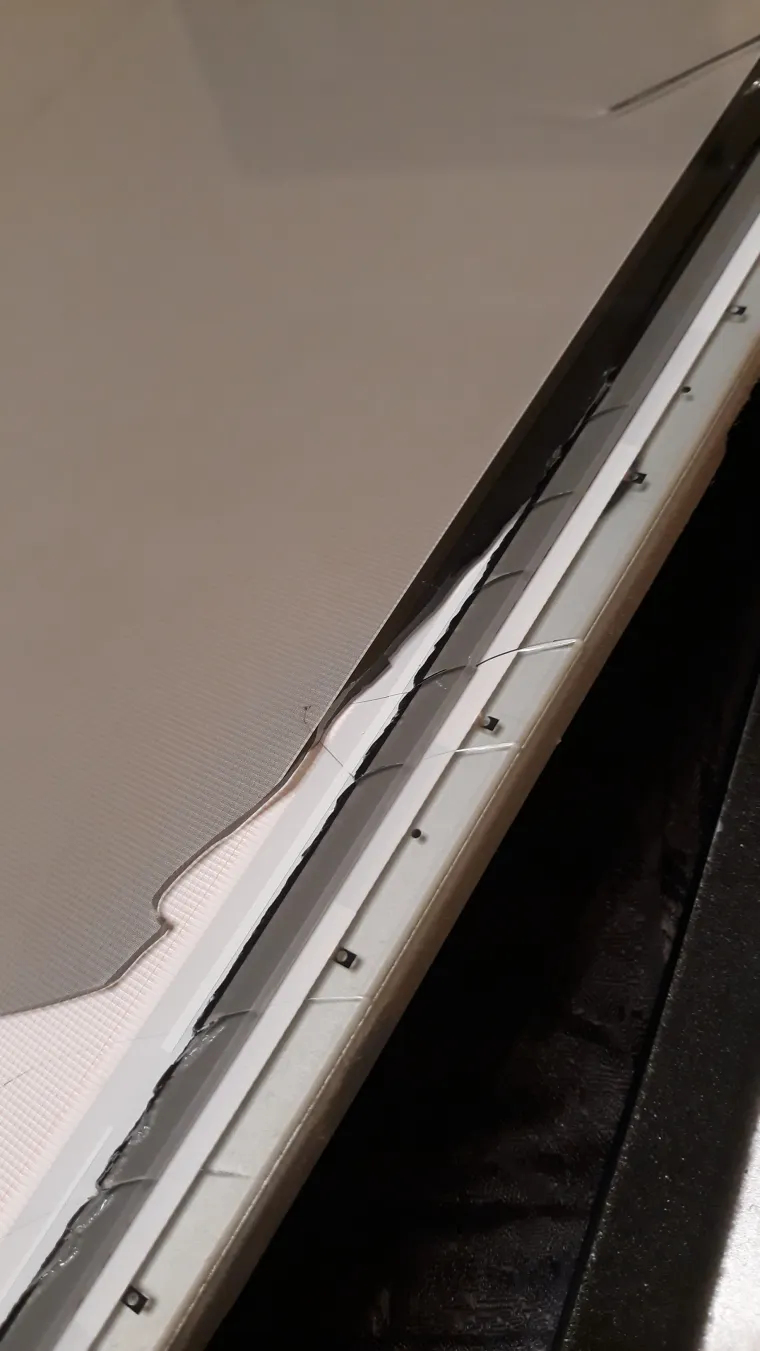

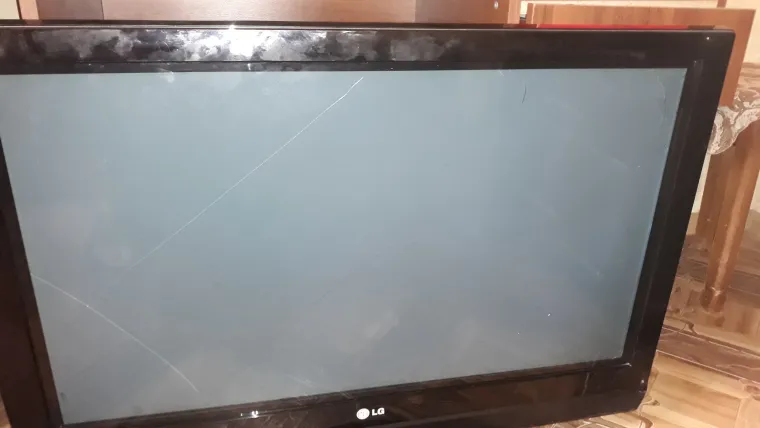

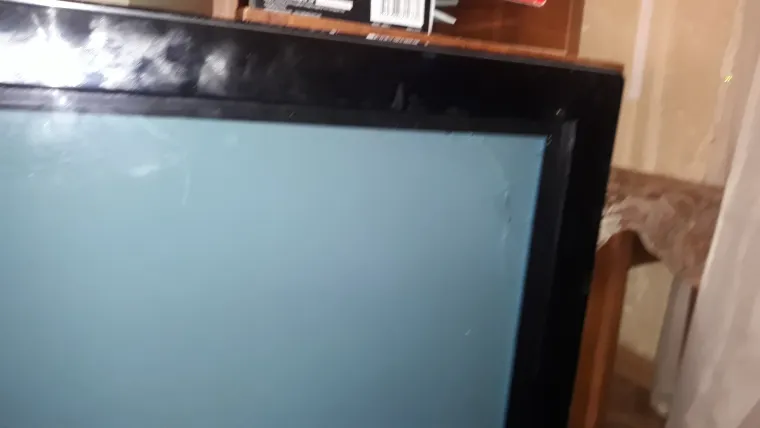

Сразу видно, что панель разбита, но посмотрим поближе:

Что интересно, Верхнее стекло, которое является защитой, осталось целым, а вот сама панель, находящаяся внутри - разбита. Всему виной падение телевизора с тумбы на пол... А упал он потому, что кто то не закрепил хорошо подставку, она болталась и когда задели тумбу телевизор раскачался и упал:

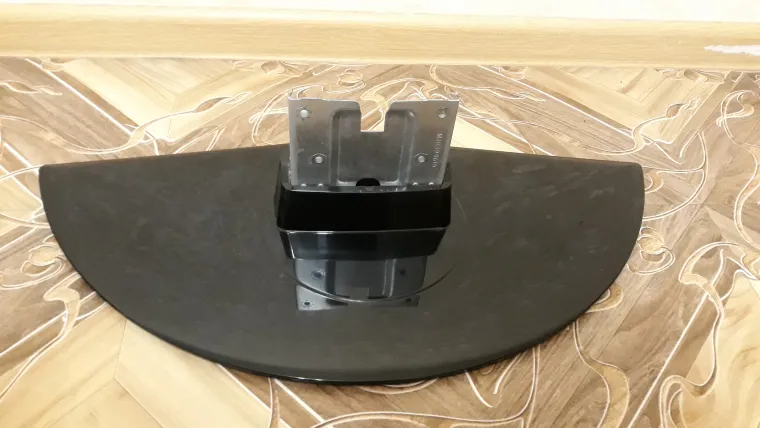

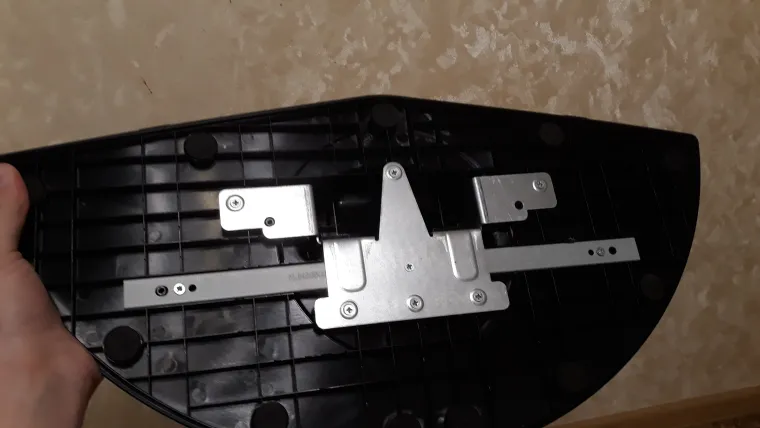

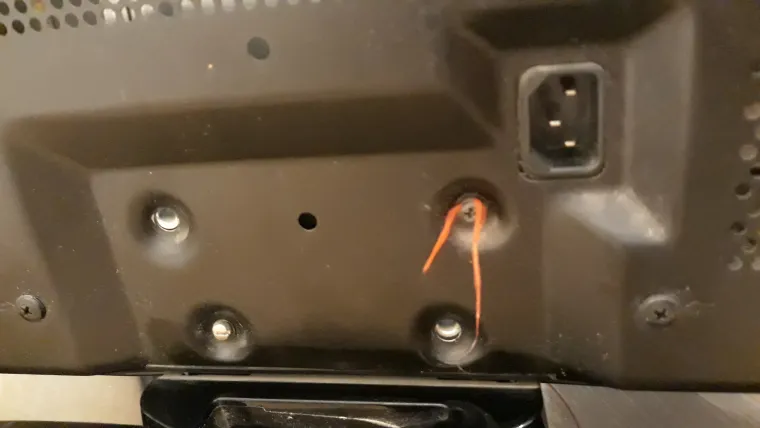

Отлично, советский винтик и один оригинальный винтик не удержали всю эту конструкцию, УПС. Зато мы теперь знаем, что надо прикручивать все 4 оригинальных винтика, идущих в комплекте с подставкой к этой модели. отлично! Открутим вообще эту подставку и посмотрим на неё внимательно:

А Вы знаете, маркетологи LG все таки не зря кушают свой хлебушек, они молодцы, сделали такую легкую и неустойчивую подставку на такой тяжелый телевизор, телевизор весит 16 кг, а подставка хорошо если 1 кг веса наберет...

Похвально, похвально, знают как увеличить количество разбитых телевизоров:) А почему я так уверен, что это сделано не случайно? Да просто даже с хорошими винтиками телевизор на этой подставке качается при малейшем чихе в метре от него:)

Ну ладно, приступим к...

Кладем его на диван экраном вниз:

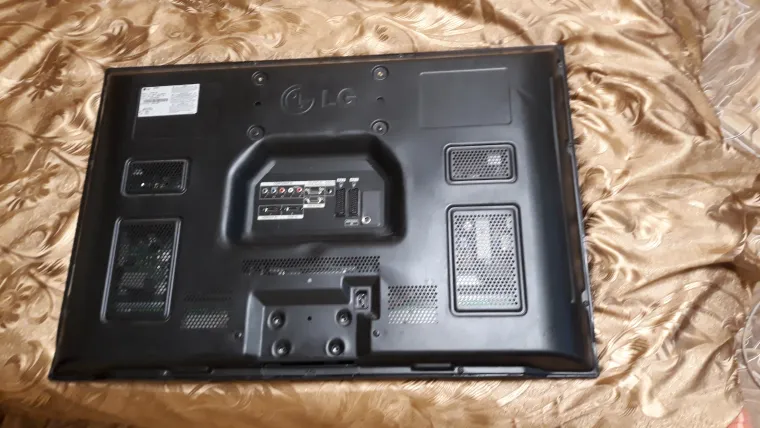

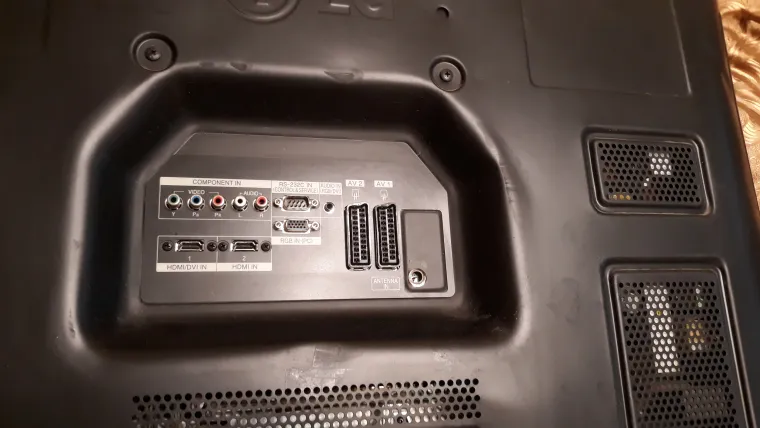

Сразу рассмотрим, что к нему можно было подключить, какие у него есть входы:

Отлично для 2009 года! Есть Компонент, скарт-гребенка, VGA, и целых 2 разъема HDMI. Разъем для подключения аналоговой антенны или кабельного тв также имеется, но в моем экземпляре путем неправильной эксплуатации телевизор немного лишился возможности подключать к нему аналоговую антенну или кабельное тв без помощи паяльника или другого колхоза.

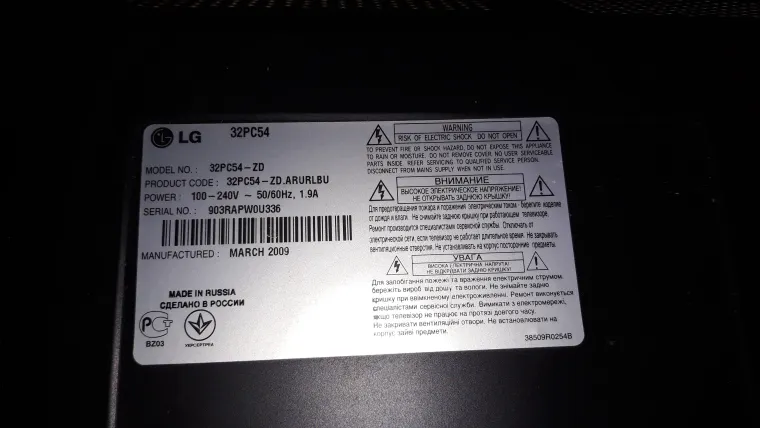

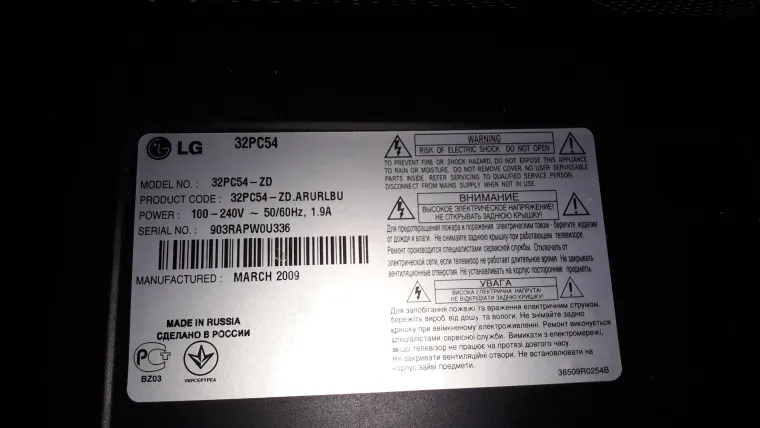

Ну и собственно наклейка с моделью:

Меня очень насмешила наклейка - Сделано в России. Ведь какой то истинный патриот подумает, что в России реально делали плазменные панели, а нет нет, их только собирали! :)

Давайте теперь откроем крышку, после того как откроем я уберу пыль хоть как то а то её тут по самое не балуйся и больше, все таки 11 лет служит телевизор верой и правдой своему владельцу, никогда не был в ремонте, и вот, досадная ошибка с винтиками и неустойчивой подставкой и тумбой остановила электронную жизнь этого замечательного аппарата:( И так, крышка отвинчена и внутри у нас вот такая красота:

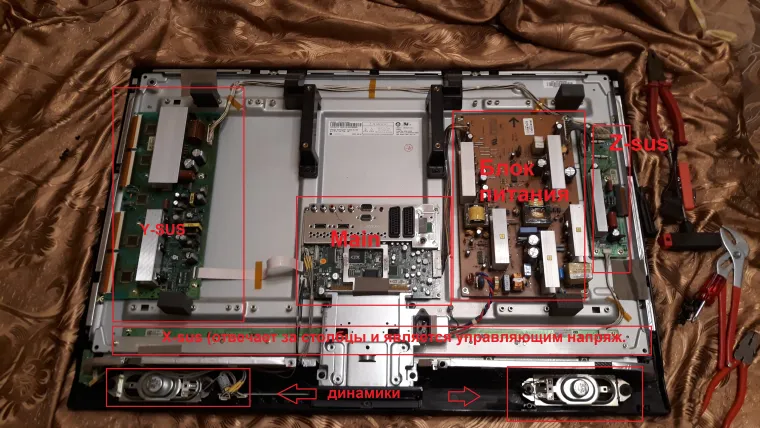

Я всегда просто наслаждаюсь схемотехникой плазменных дисплеев, когда разбираю их, и тут я снова доволен и восхищен, это ж надо было все это создать, придумать, Вы только посмотрите на то, сколько тут деталей при такой небольшой диагонали, хотя вроде и не так много:)) Сразу подпишу как какой блок называется, чтобы потом все было понятно:

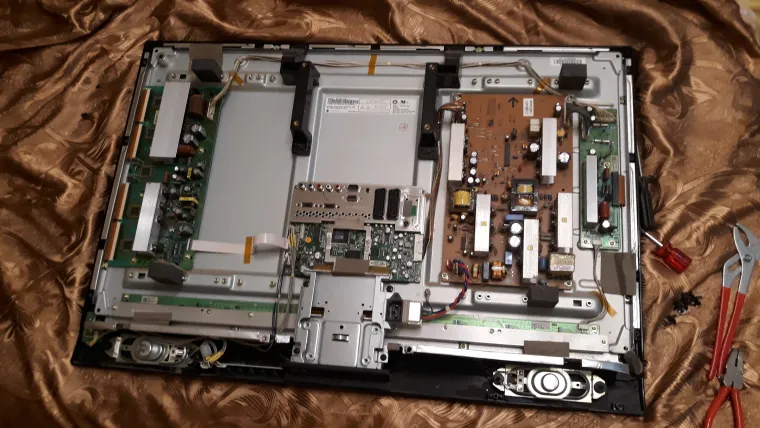

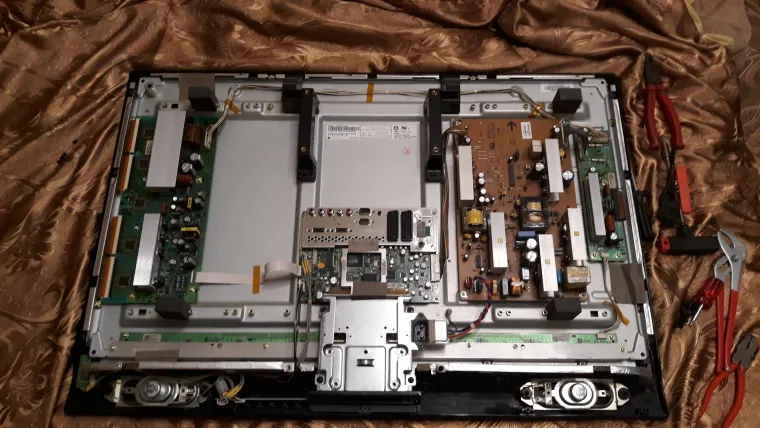

В общем вот такая у нас красота:

Полюбуемся еще немного на платы:

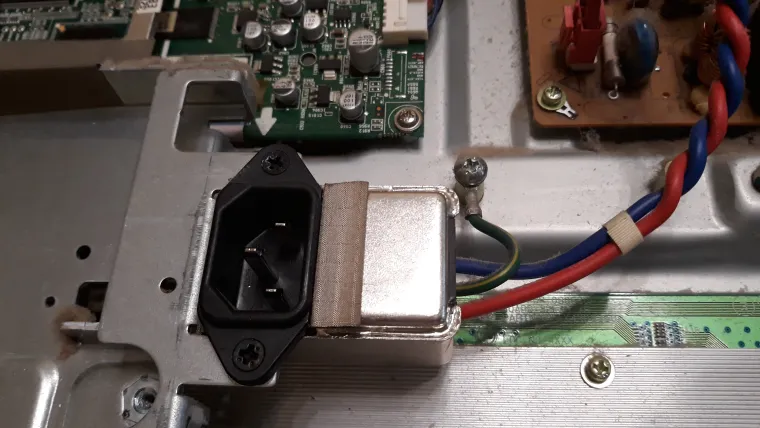

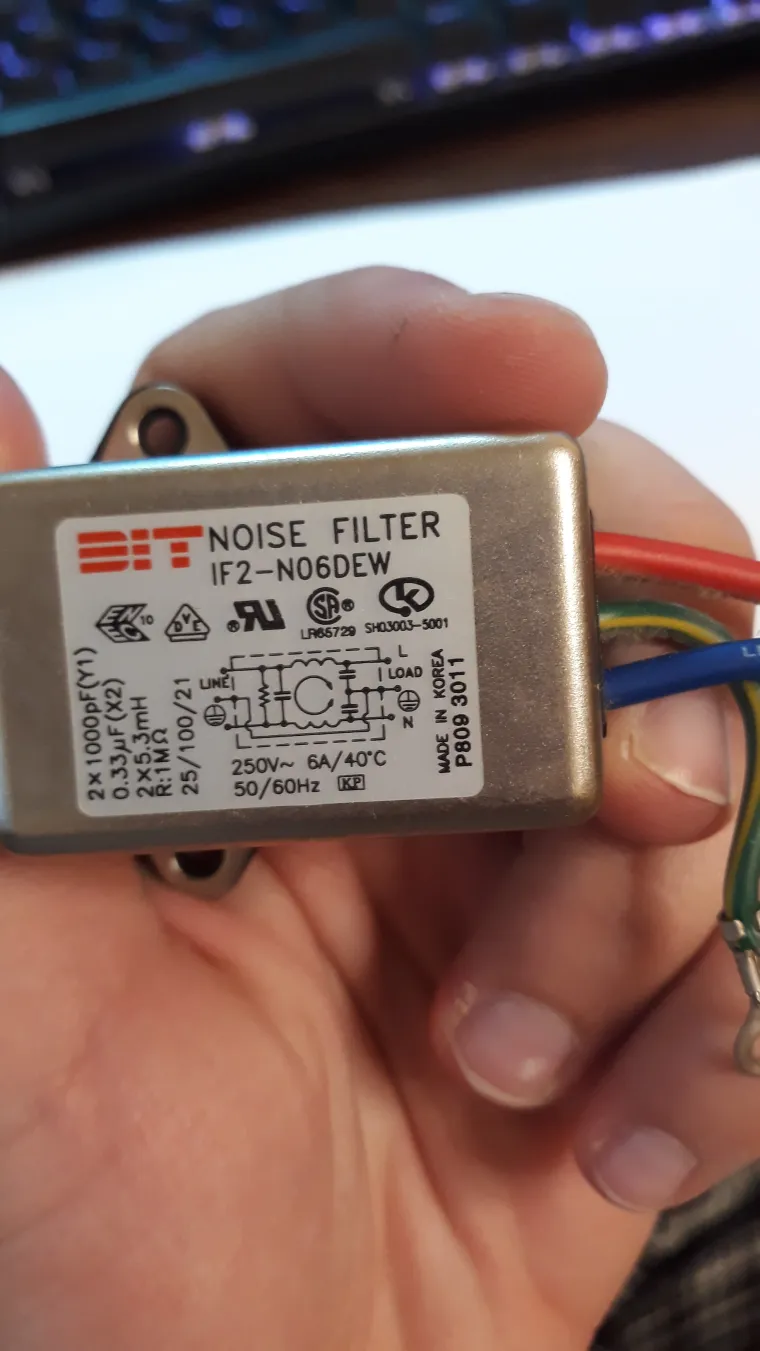

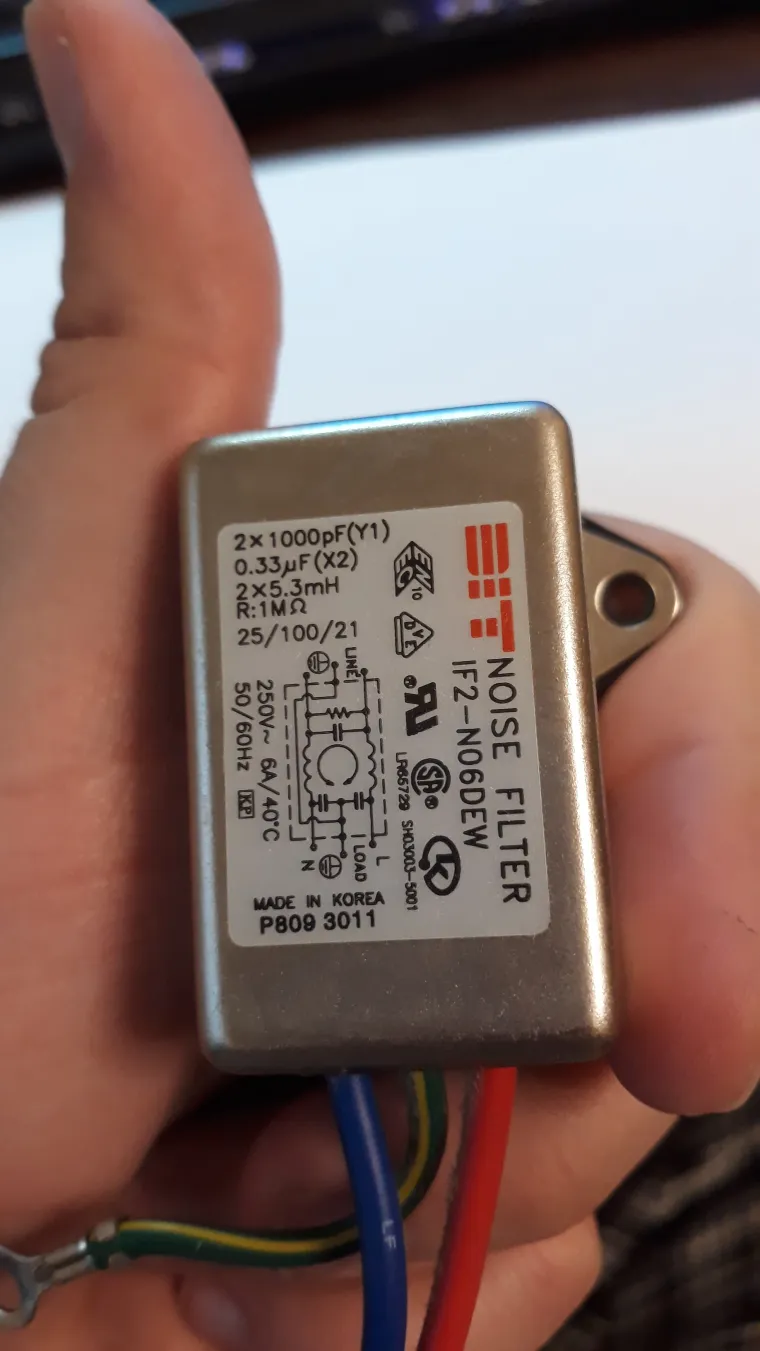

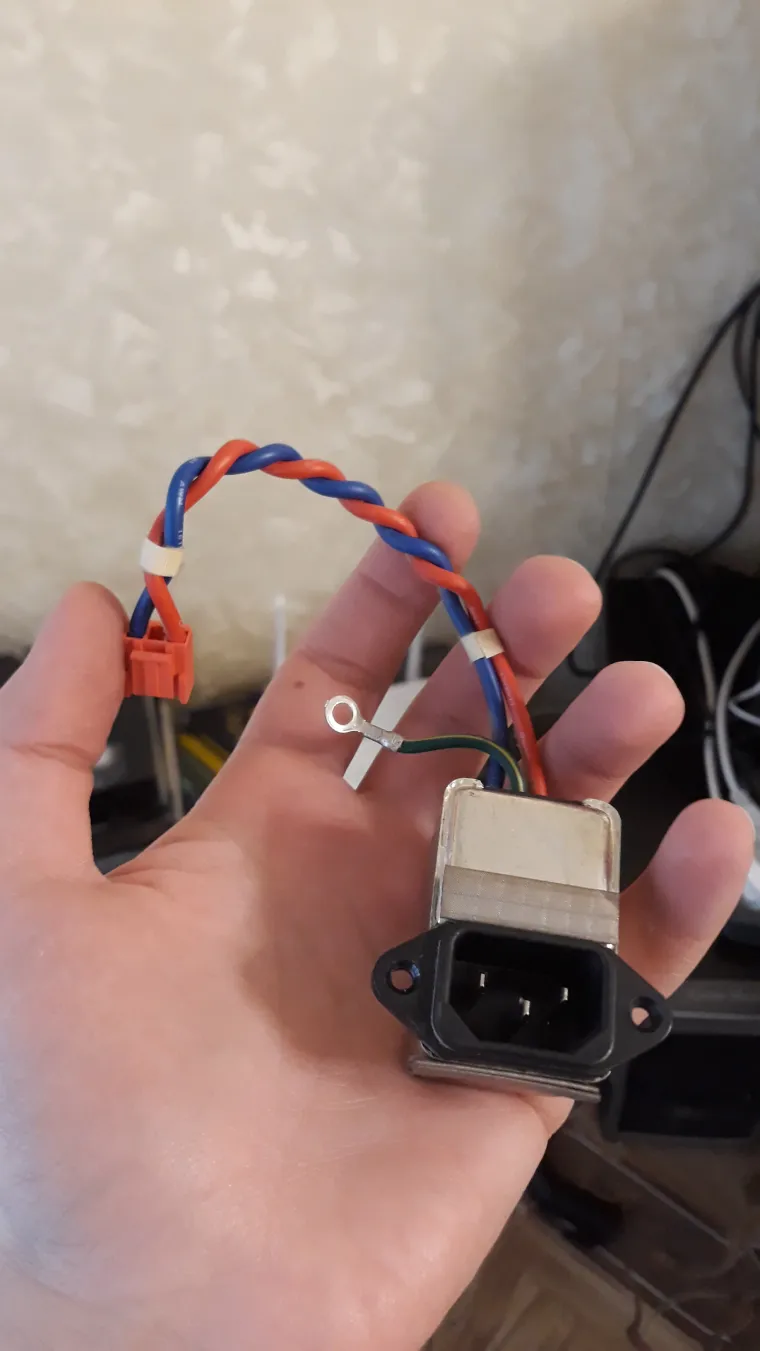

Ну и давайте начнем разбираться, что куда. А начнем мы с начала - с разъема питания. Разъем питания здесь совсем не обычный! Он расположен отдельно и является попутно еще и фильтром питания, чтобы телевизор не создавал помехи на другую аппаратуру и чтобы помехи с другой аппаратуры не мешали ему работать:

Провода затем идут с него на блок питания, все на качественных и надежных разъемах, ну что же, открутим его и изучим внимательнее:

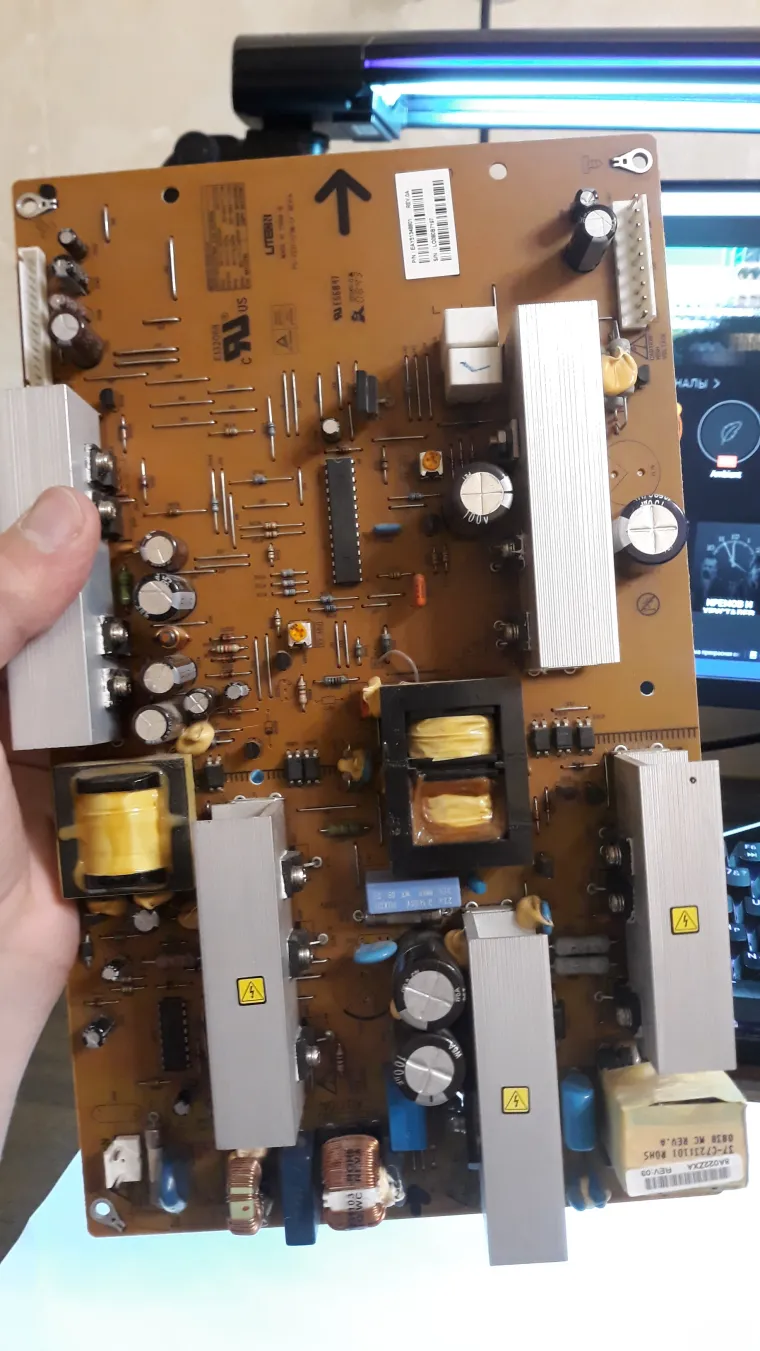

Вот он у меня в руках и рассмотрим теперь его маркировку и его схему, нарисованную на нем:

Мда, что то сделано совсем не в России

И где сейчас мы увидим такое? Да, нигде в новой технике не ставят фильтры отдельным элементом, все распаивают на плате блока питания, однако тут и в блоке питания есть фильтрующие элементы, круто!

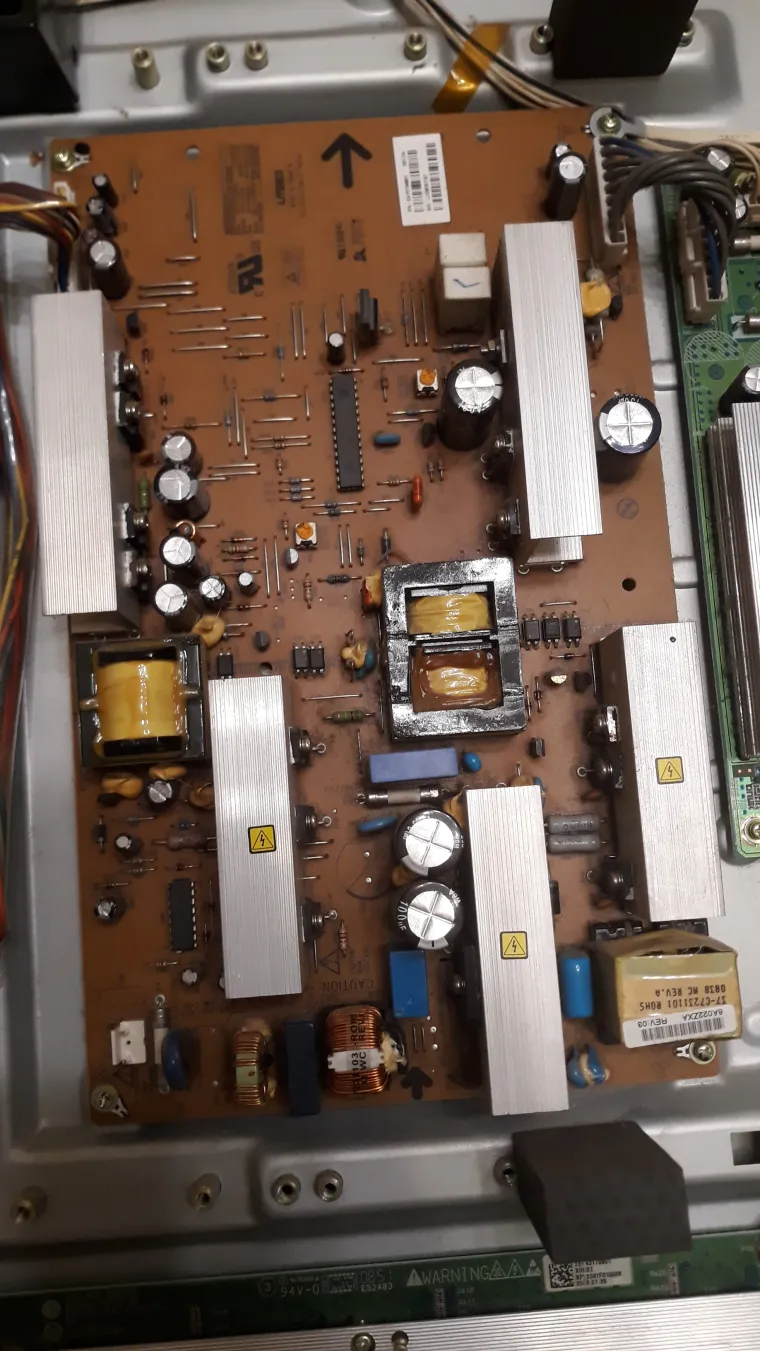

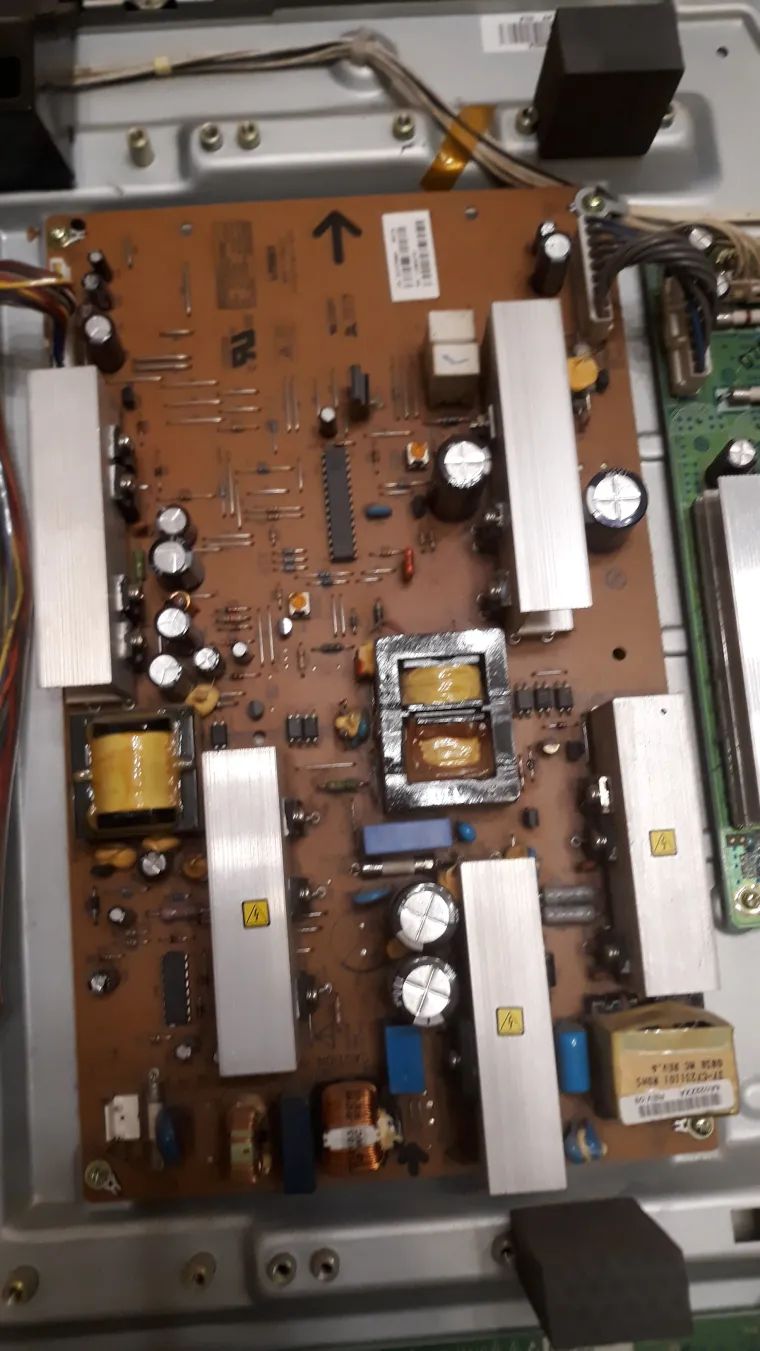

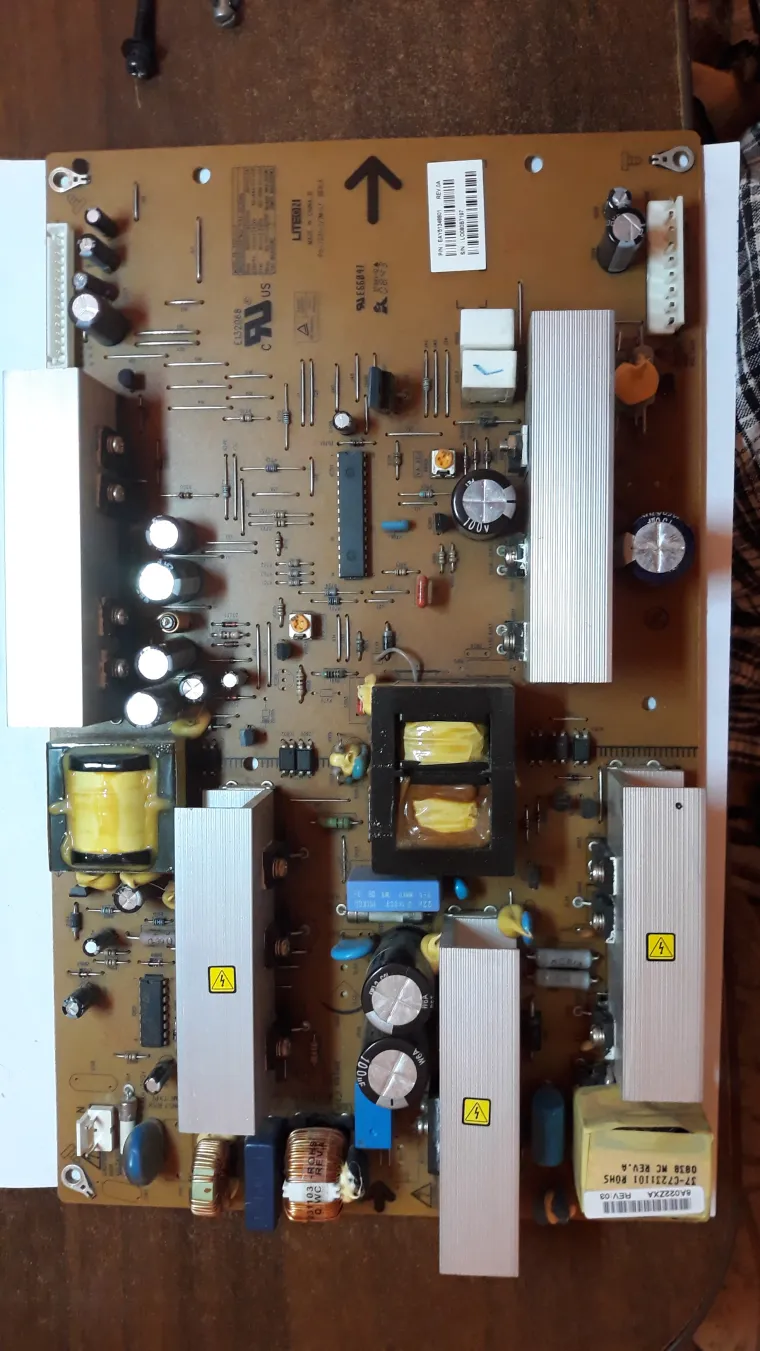

Вот он, блок питания, он обеспечивает плазменный телевизор всеми необходимыми напряжениями и защищает нежные и сложные платы от перепадов напряжения и помех в сети:

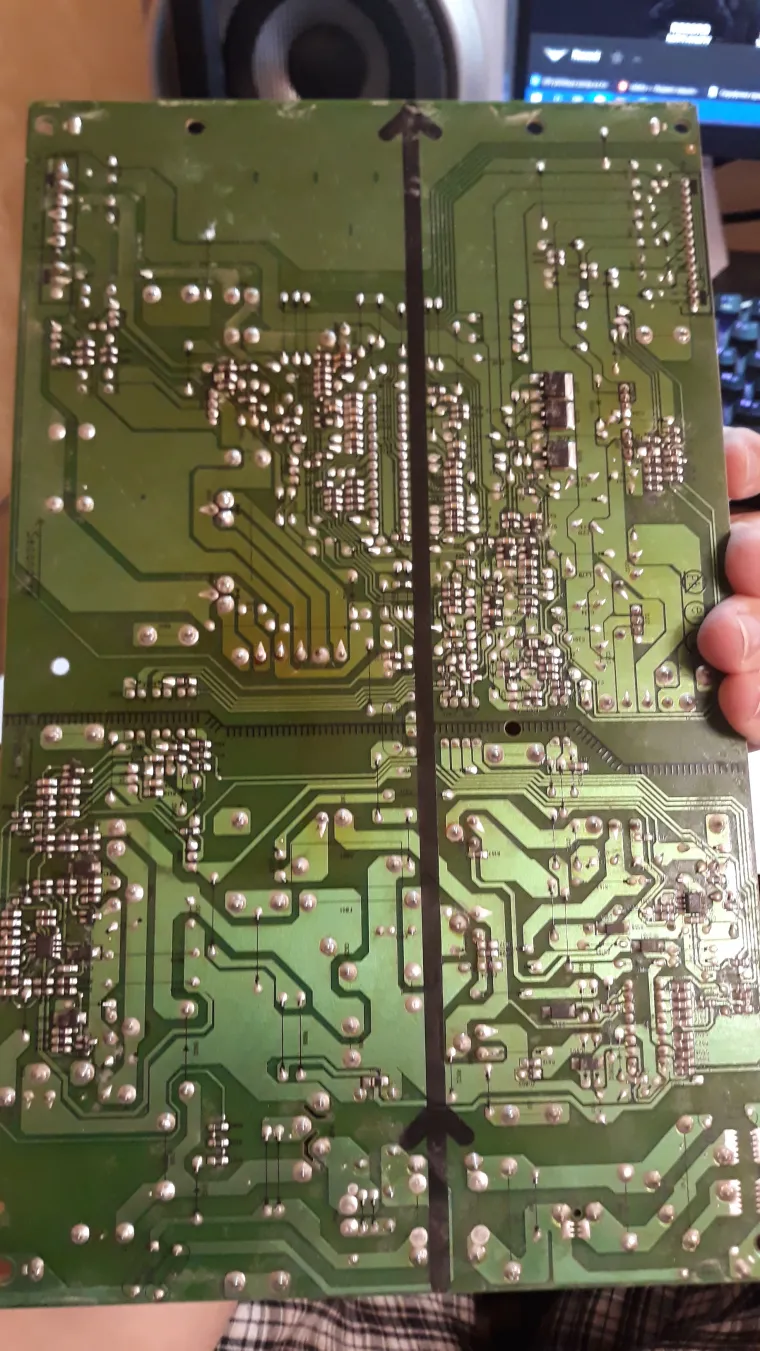

С обратной стороны:

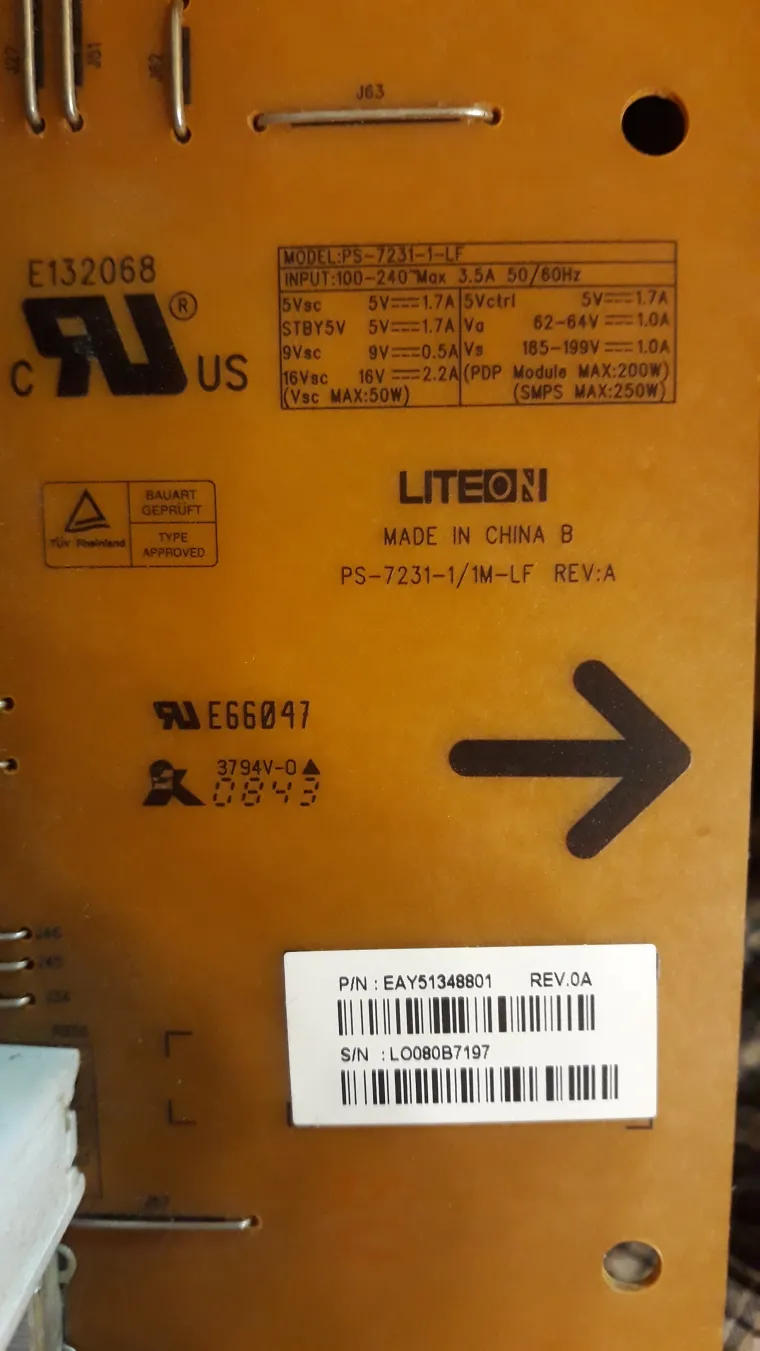

Маркировка блока питания:

И тут мы видим гордую надпись MADE IN CHINA, что опять не похоже на наклейку на самом телевизоре, где написано, что Сделано в России:) Ну что же, посмотрим на него напоследок и идем дальше:

Выкину ненужную железку, к которой крепилась подставка и продолжим:

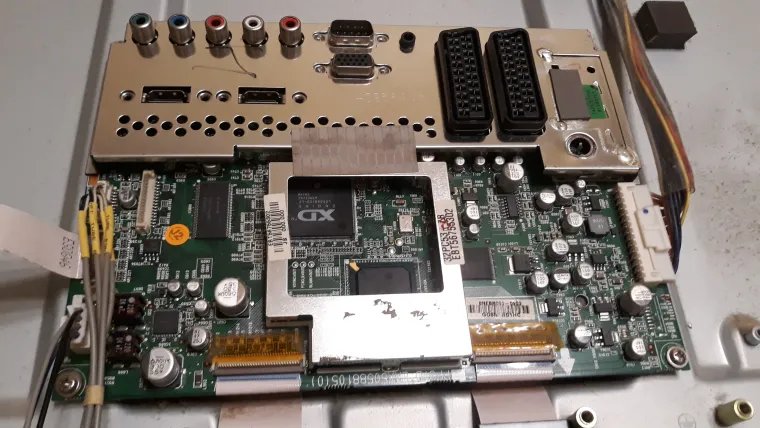

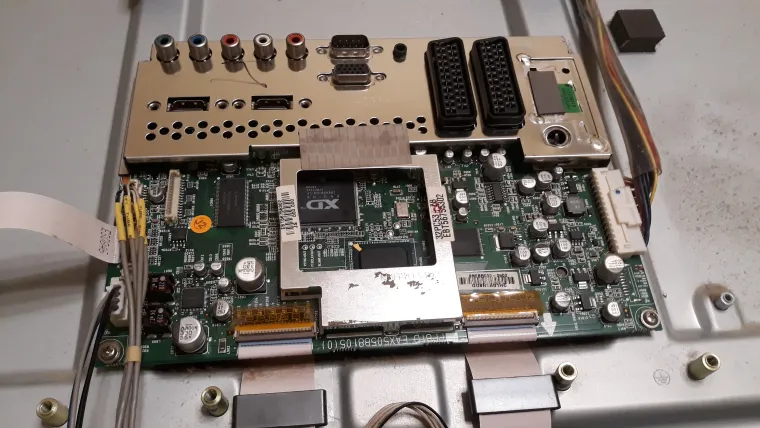

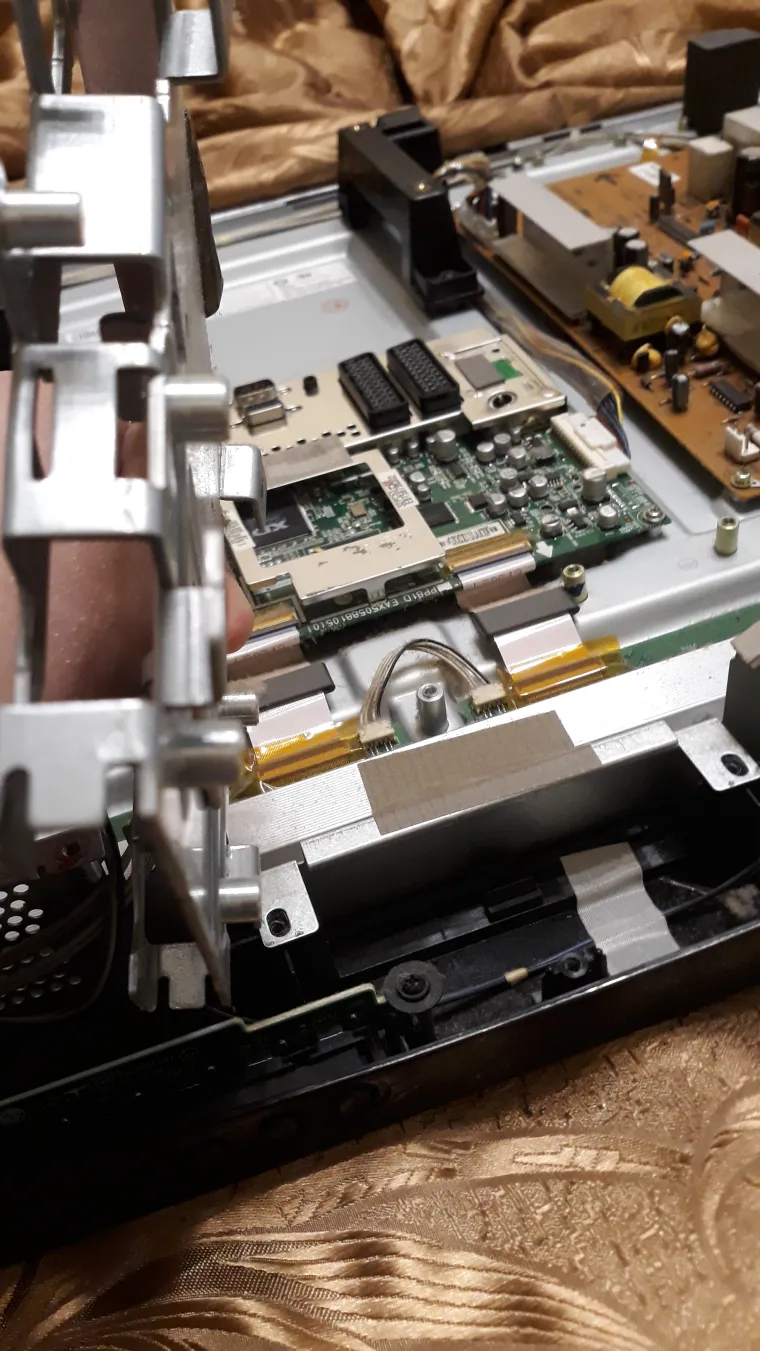

Майн плата:

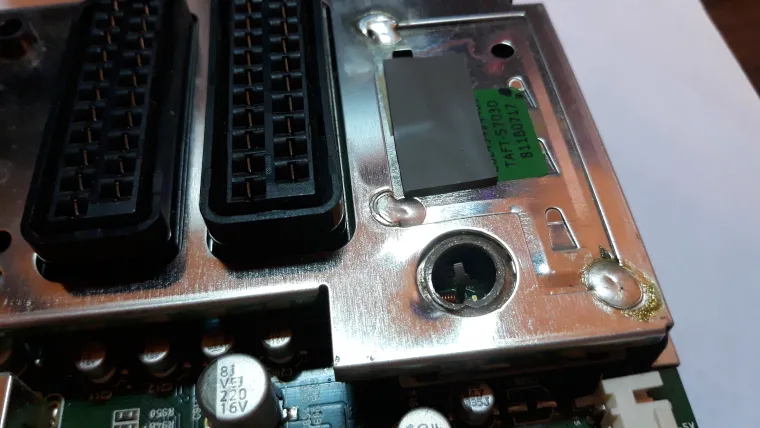

В плазменных телевизорах еще обычно есть плата логики, управляющая Y Z и X платами. но тут все встроено в майн плату. Майн плата можно сказать это целый компьютер, мозг этого телевизора. На ней находятся все разъемы, на неё идут шлейфы с ИК приемника и кнопок, с неё идут шлейфы на все модули в этом телевизоре, даже звук на динамики выводит тоже она! Она обрабатывает все сигналы, позволяет нам управлять телевизором с помощью кнопок или пульта, принимает сигналы от различных устройств и передает сигналы на платы отвечающие за работу плазменной панели, можно сказать передает изображение на Y Z и X платы. Удивительно сложная вещь!

А вот над гнездом для антенны кто то хорошо поиздевался....

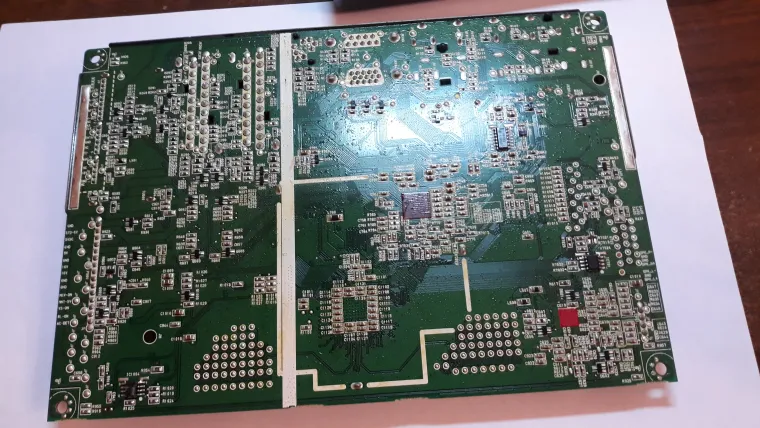

С обратной стороны платы тоже имеется немалое количество дорожек и элементов

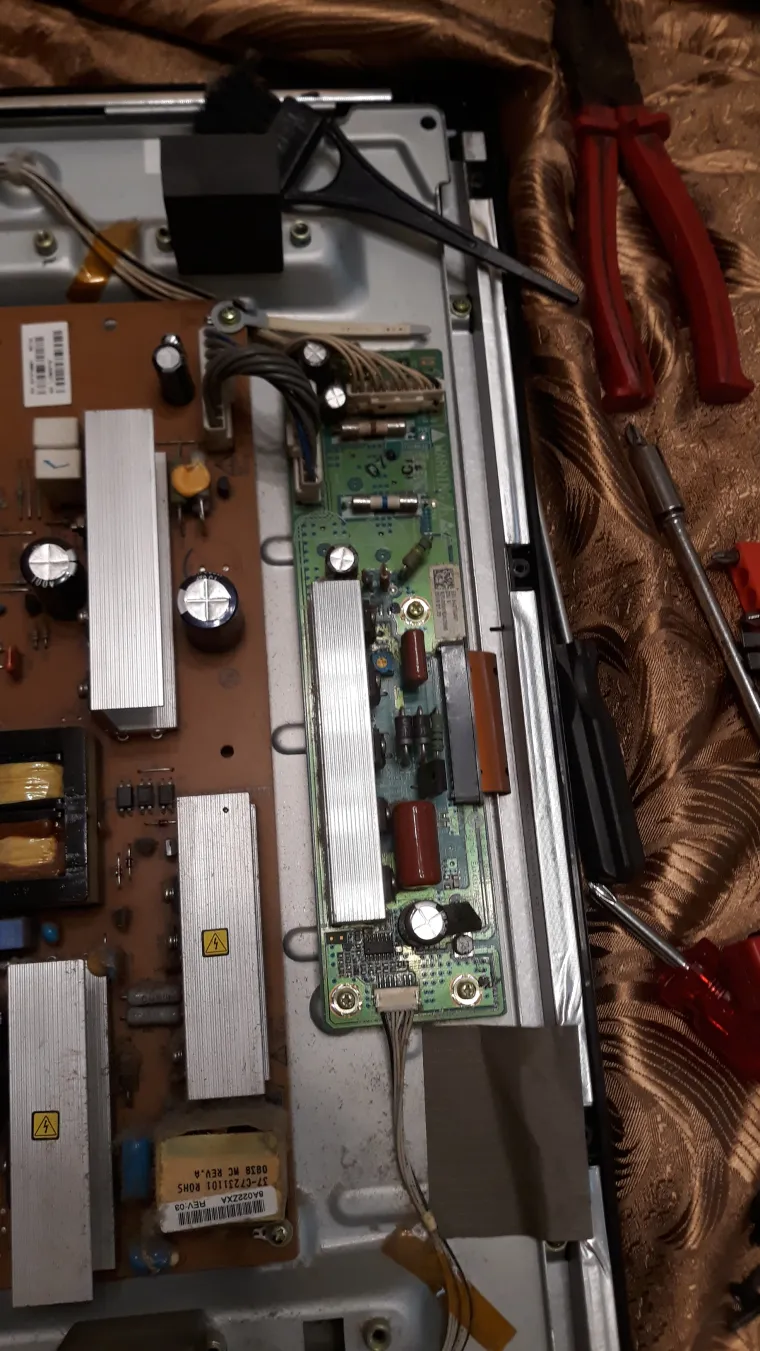

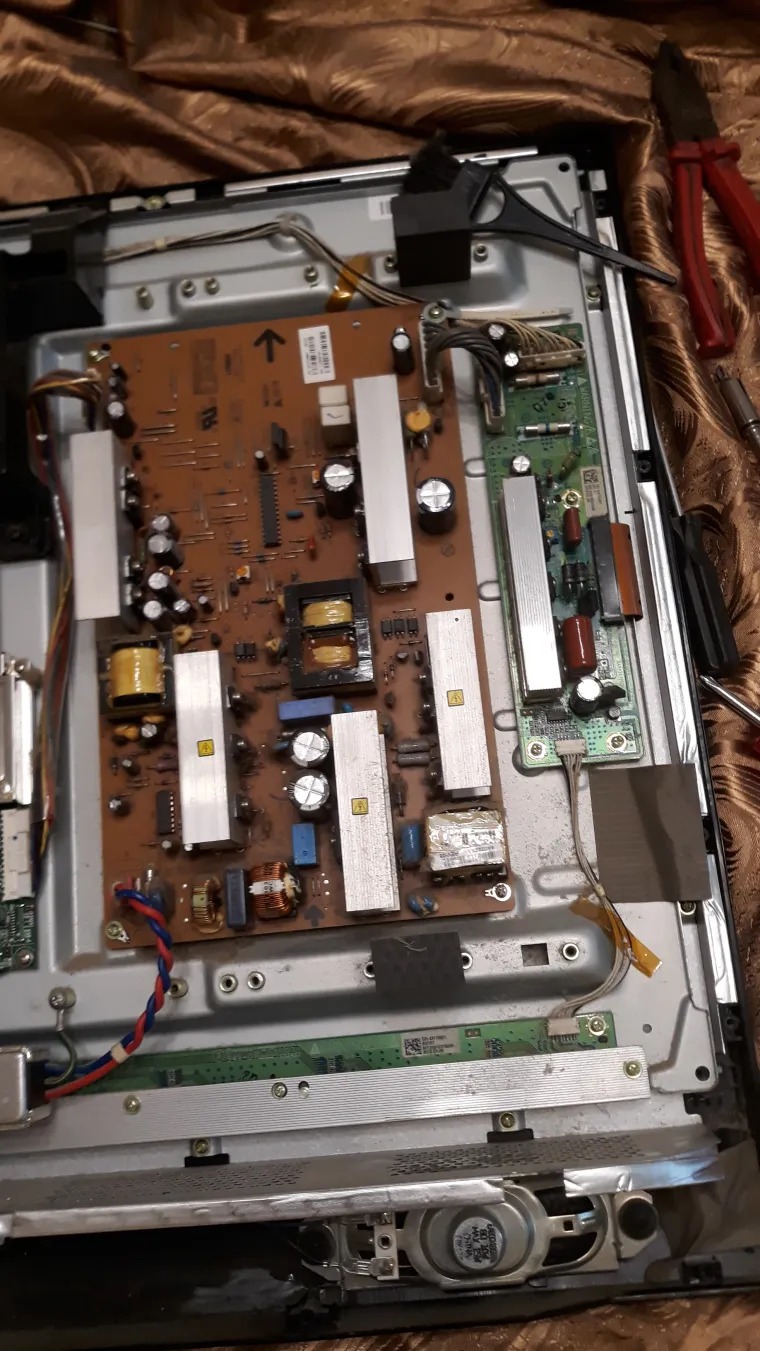

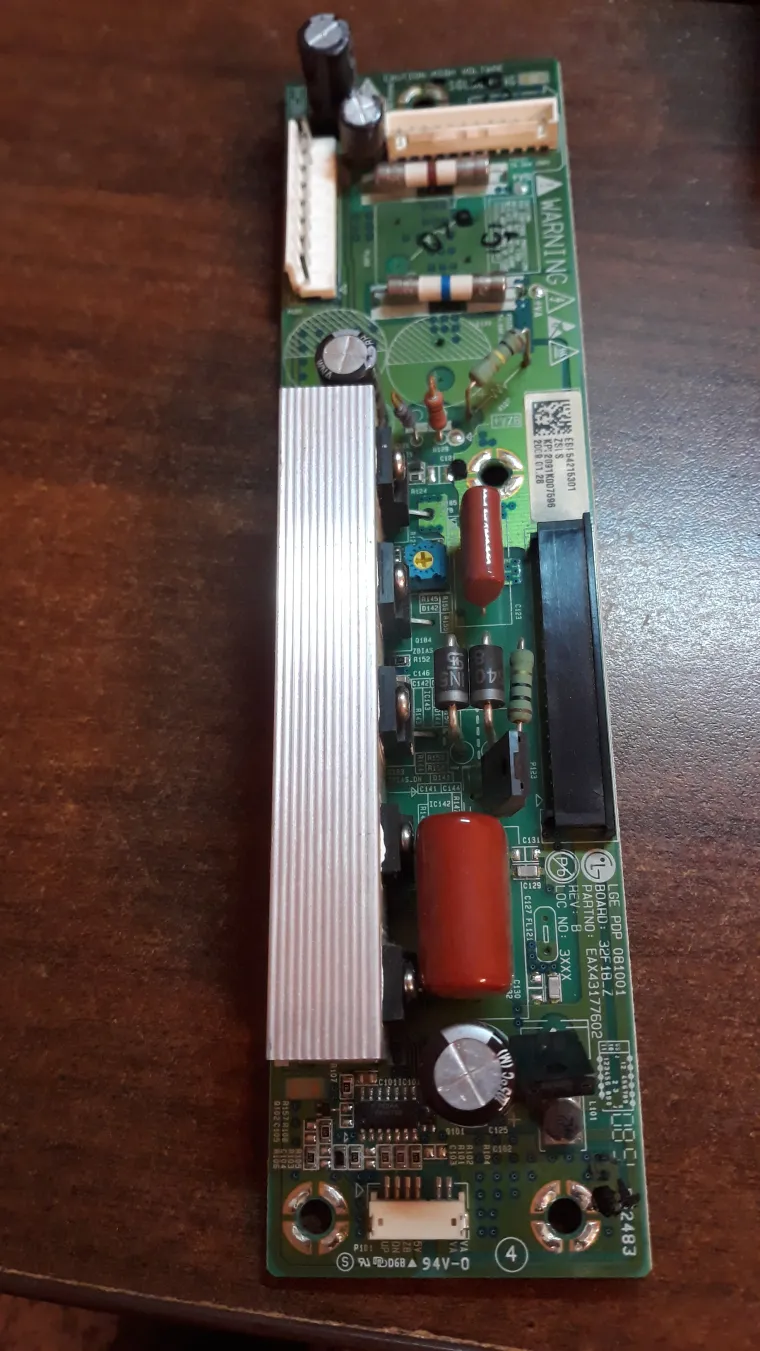

Выглядит круто, ну а мы отправляемся дальше, давайте следовать за кабелями питания, куда они ведут с блока питания.... и они ведут нас к Z-sus плате:

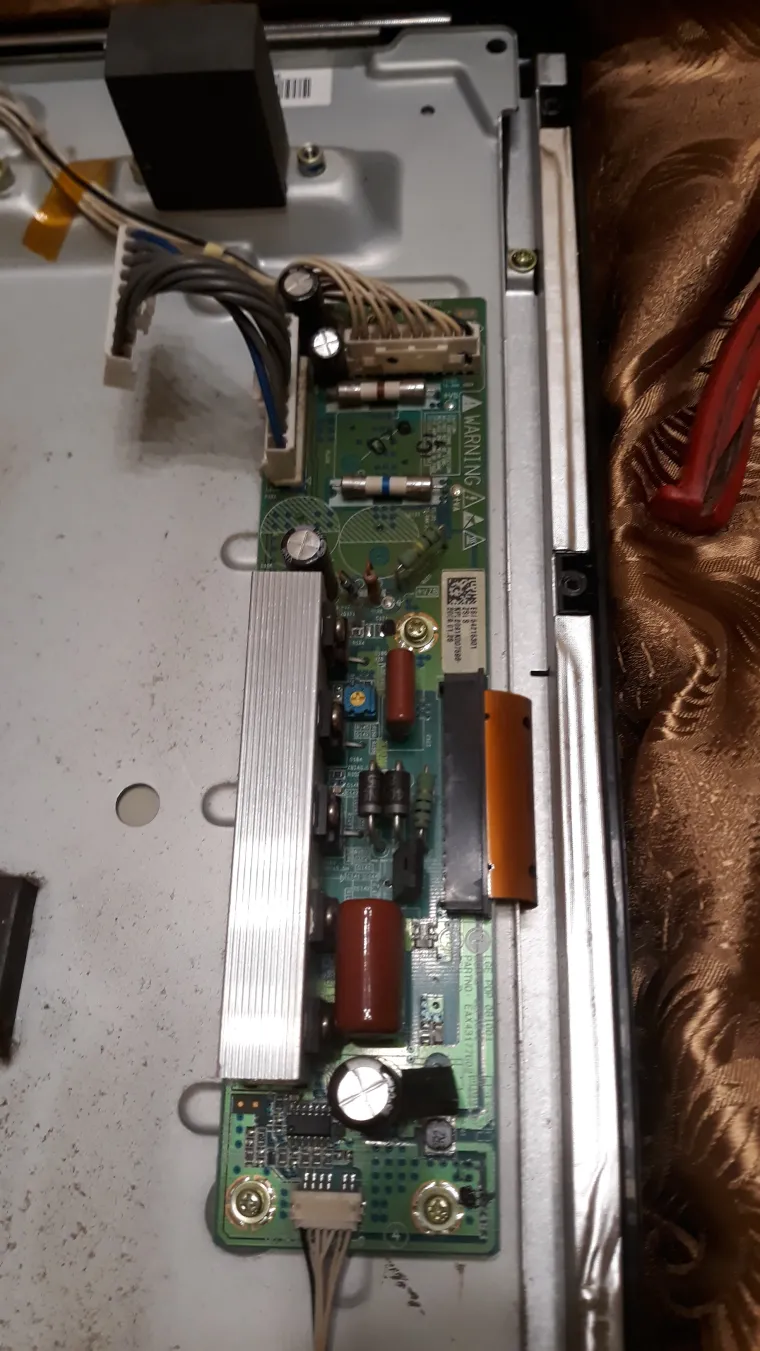

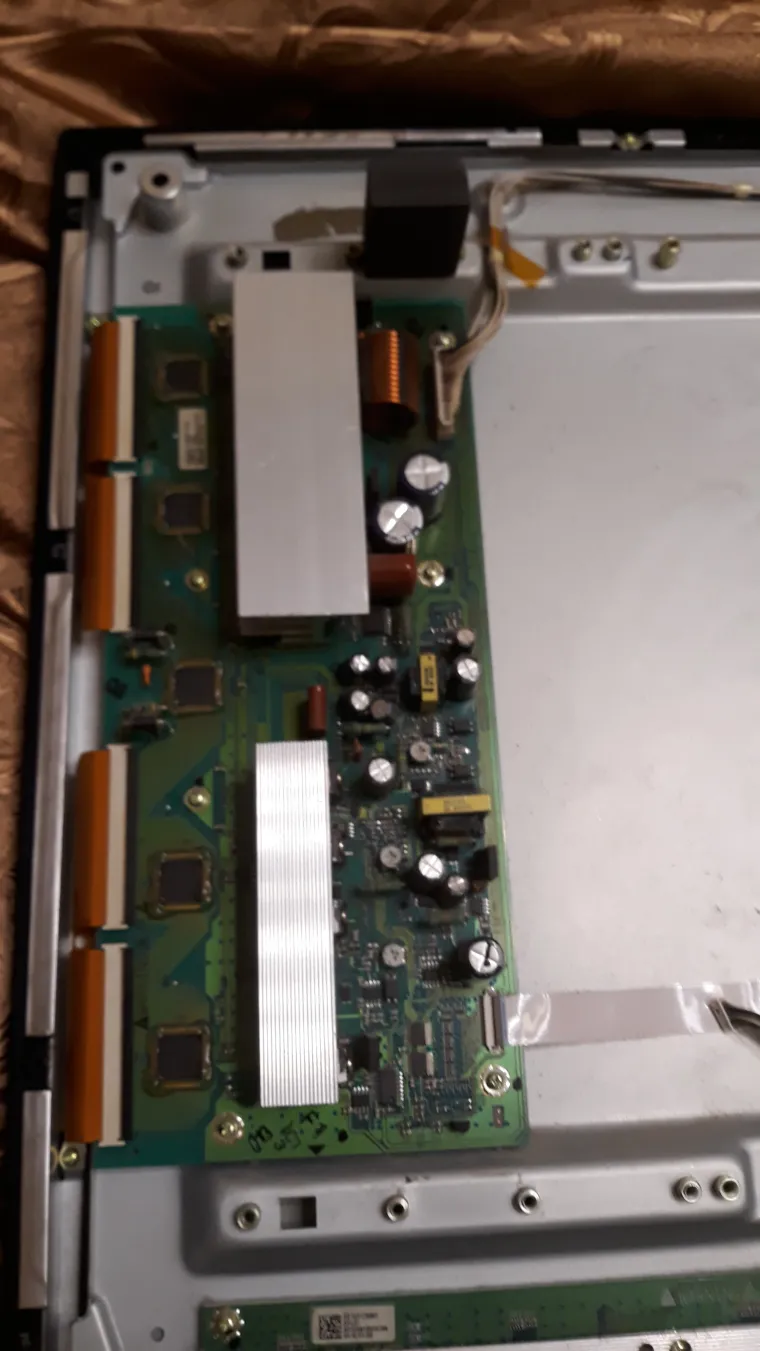

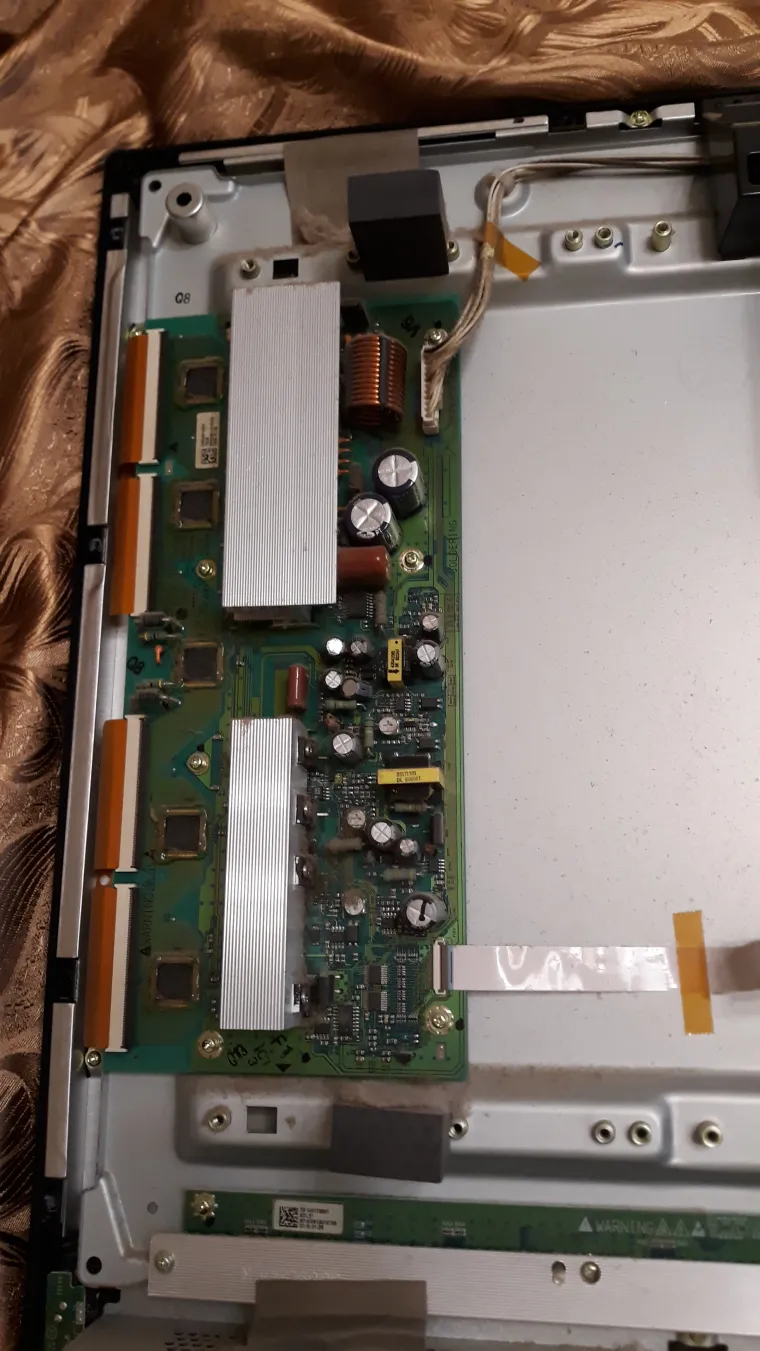

Наверное сначала стоило бы рассмотреть панель, а потом уже рассматривать платы, но чтобы добраться до панели надо все равно снять все платы, чтобы не повредить их. Потому кратко расскажу для чего предназначены эти платы, а потом наглядно посмотрим на панель. В данном телевизоре Z-sus плата принимает все необходимые напряжения с блока питания, основная часть напряжений уходит на Y-sus и одно напряжение 5V уходит на X-sus. Z-sus плата подает одно из питаний на плазменную панель, я бы даже сказал является общим полюсом для всех строк, которые идут с Y-sus. На плате имеется некоторое количество контроллеров и силовых элементов, а также есть предохранители на все напряжения идущие и на Y-sus

С обратной стороны платы ничего интересного нету:

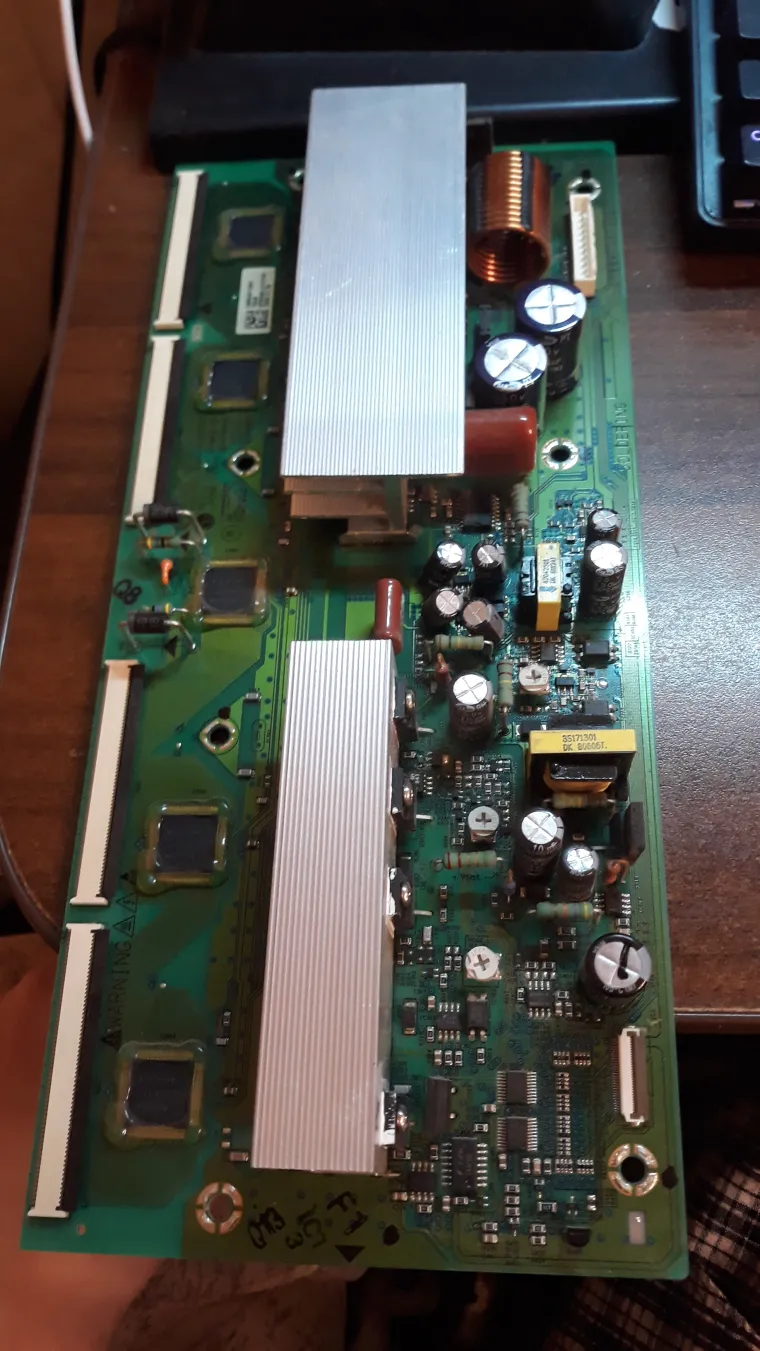

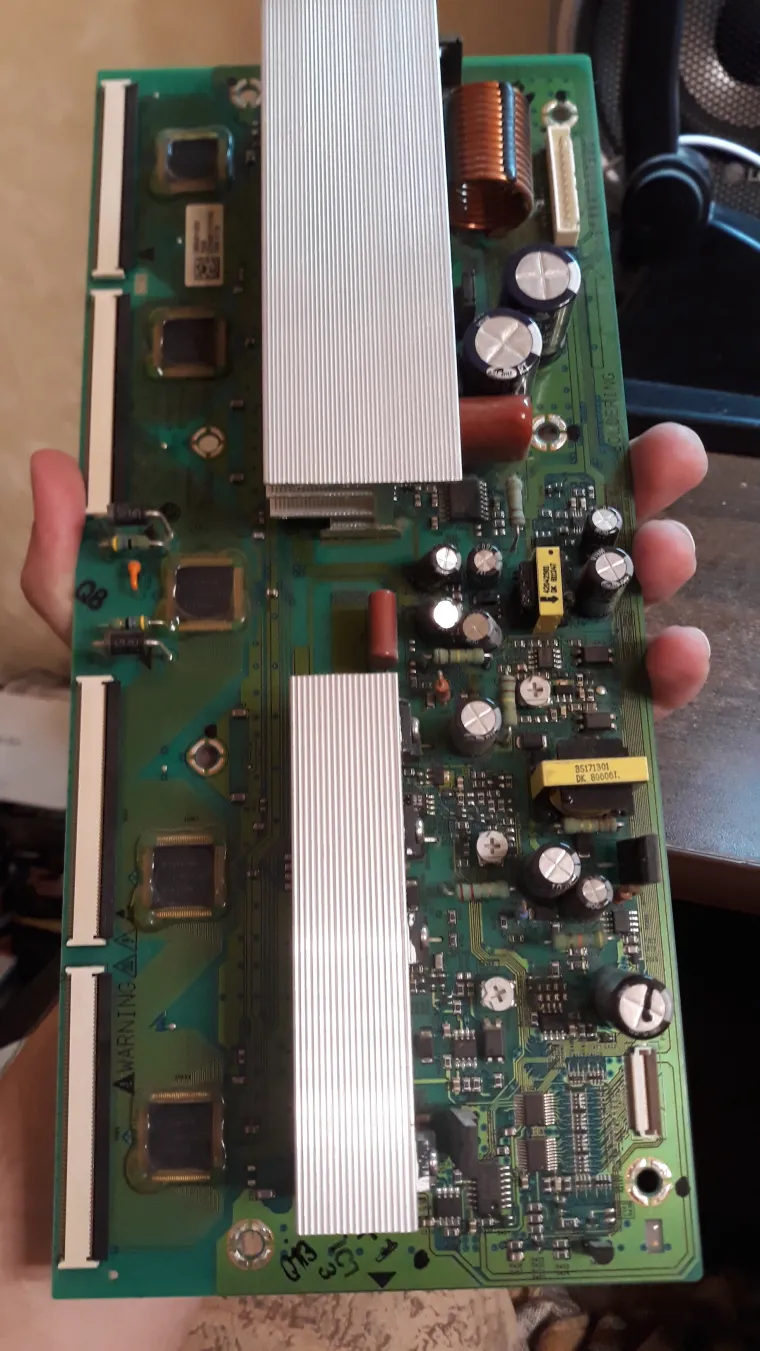

Перейдем теперь к самой я бы сказал интересной и довольно сложной плате, и это у нас Y-sus:

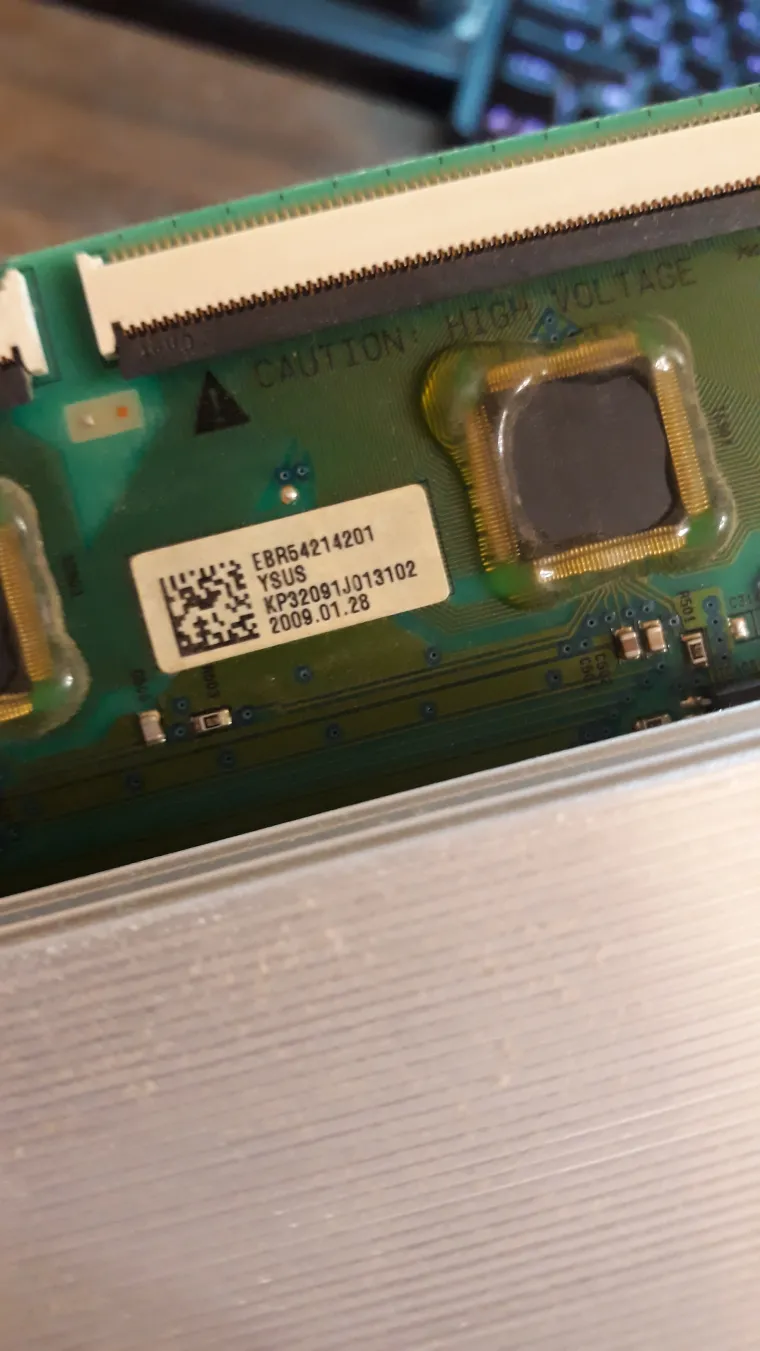

Данная плата отвечает за строчную развертку изображения, за поджиг ячеек с газом. По сути - силовая часть плазменного дисплея. От неё на панель идут шлейфы на 480 строк, в данном телевизоре она объединена с платой, на которой расположены сканирующие драйвера, что мне не нравится, ведь в случае поломки либо транзисторов либо скандрайверов нужно менять всю плату в любом случае.

Вот они скандрайвера квадратные многоногие микросхемы:

И тут у меня созрел вопрос, а почему на них нет радиатора, как это я встречал в других плазменных панелях, отсутствие радиатора на этих микросхемах понижает надежность данной платы:(

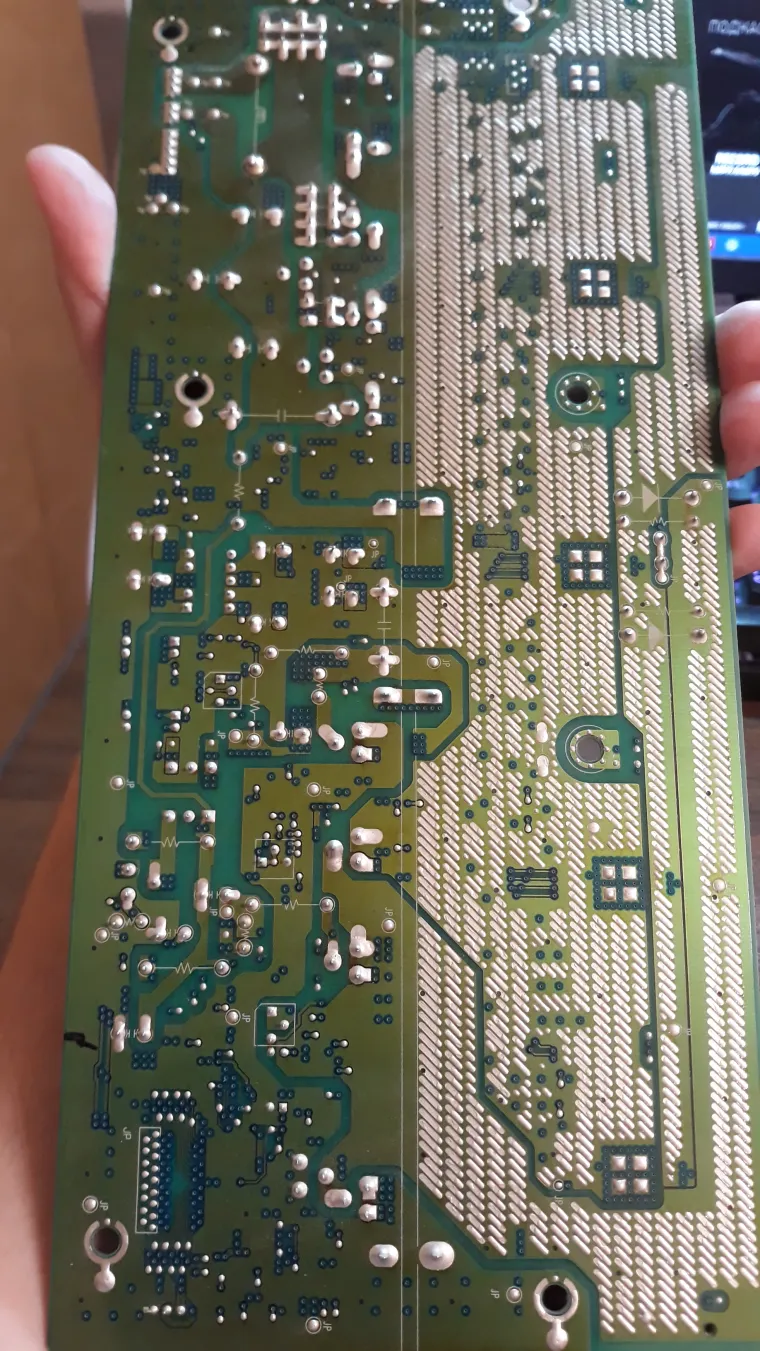

С обратной стороны снова ничего кроме паек:

Пайки транзисторов являются слабым местом плазменных дисплеев, когда на пайках появляются кольцевые трещины, приходит крышка транзисторам и модуль отправляется под замену, найти такие же оригинальные качественные транзисторы очень сложно, везде - китайская подделка, долго не проработает.

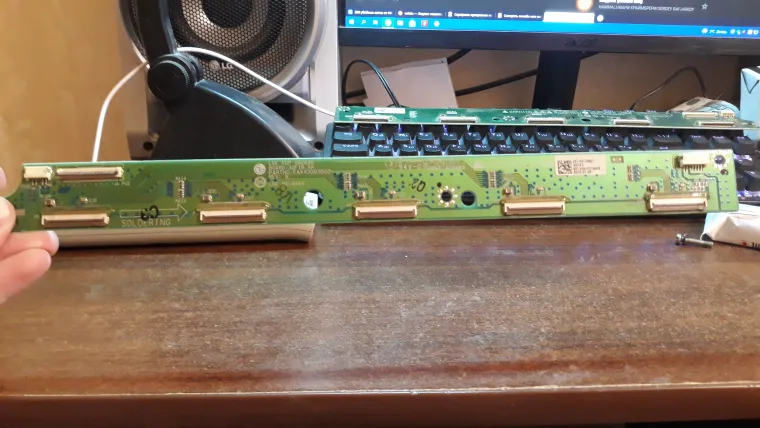

Ну а я напоминаю, что сегодня мы лишь знакомимся с тем, что есть внутри плазменного телевизора, а как он работает будем изучать в следующих постах очень внимательно и продолжать восхищаться сложной и интересной схемотехникой данного типа дисплеев. Отправляемся дальше, у нас остались платы X-sus из плат, отвечающих за работу самой панели:

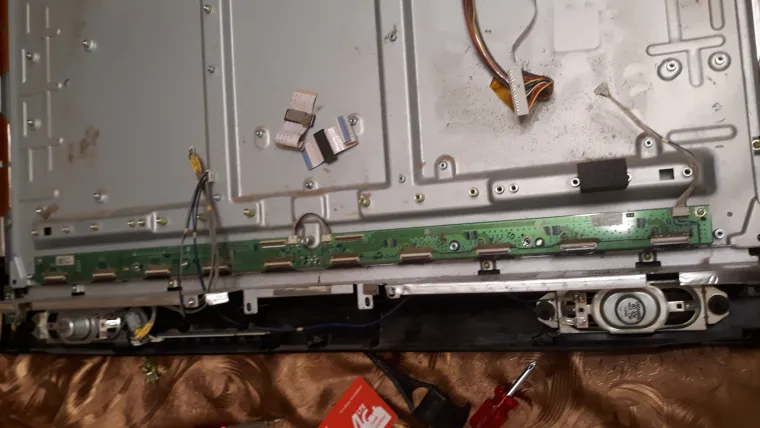

Эти платы по сути лишь соединяют майн со столбцовыми драйверами, находящимися на шлейфах панели, до них мы тоже доберемся.

X-sus в плазменном телевизоре играет роль управляющего сигнала, приходящего на пиксели. А также отвечает за столбцовую развертку.

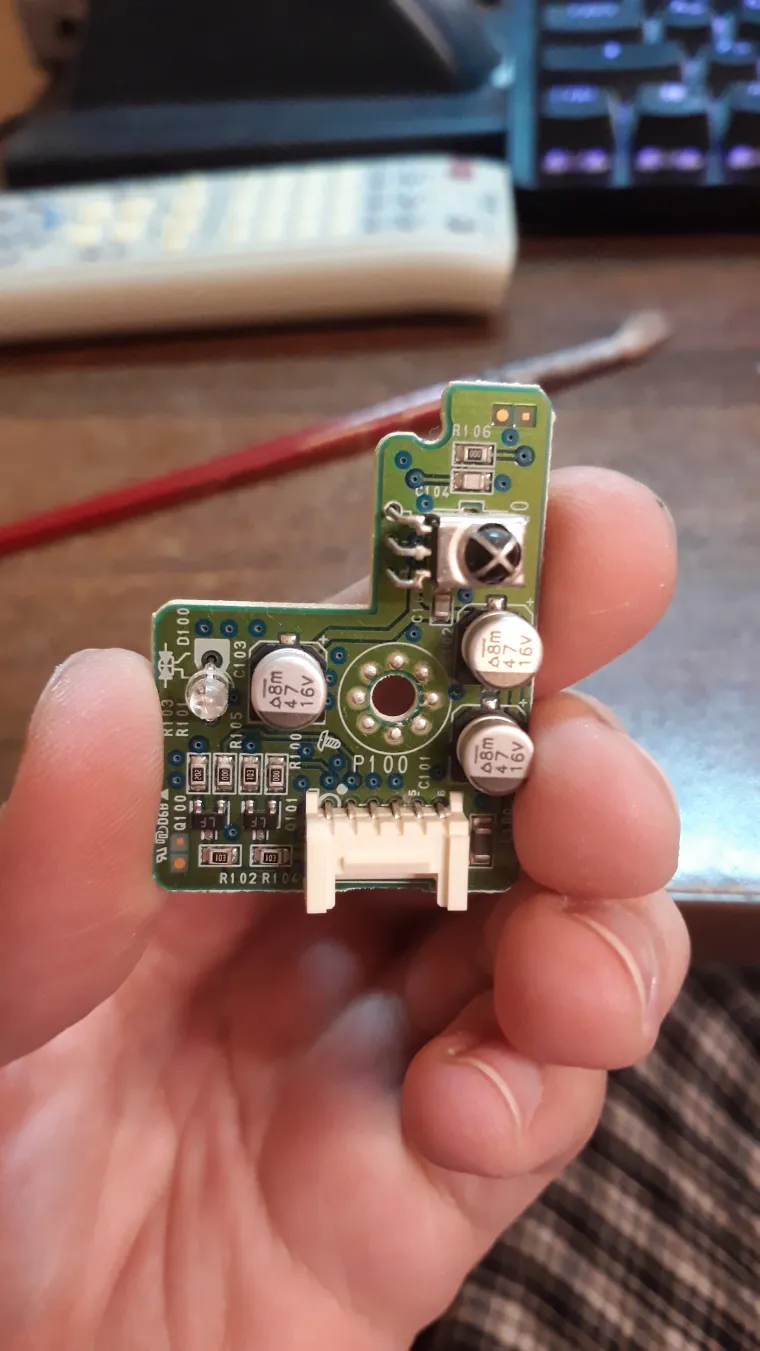

Вот и все, остались только мелкие платы, одна из них - ИК приемник:

На этой плате расположен индикатор работы телевизора и ИК приемник, благодаря этой плате мы можем управлять телевизором при помощи пульта.

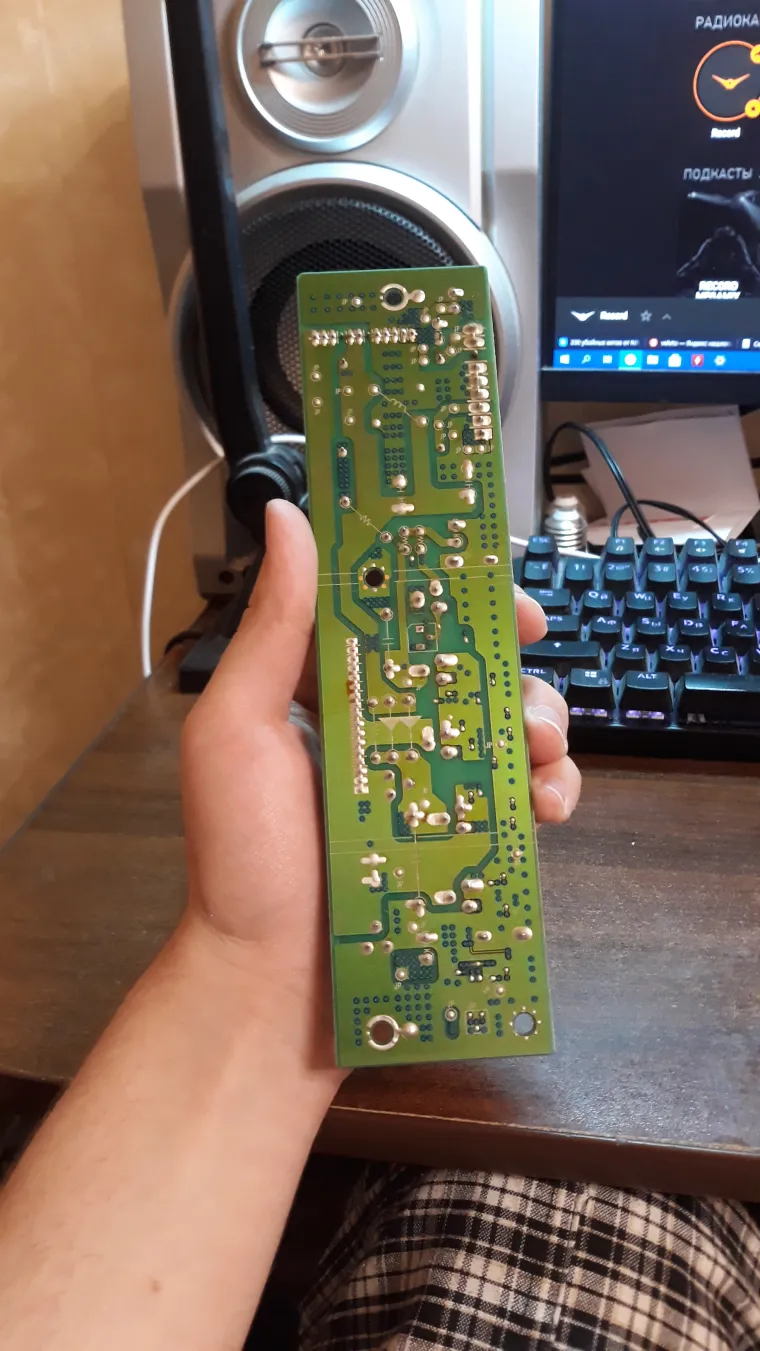

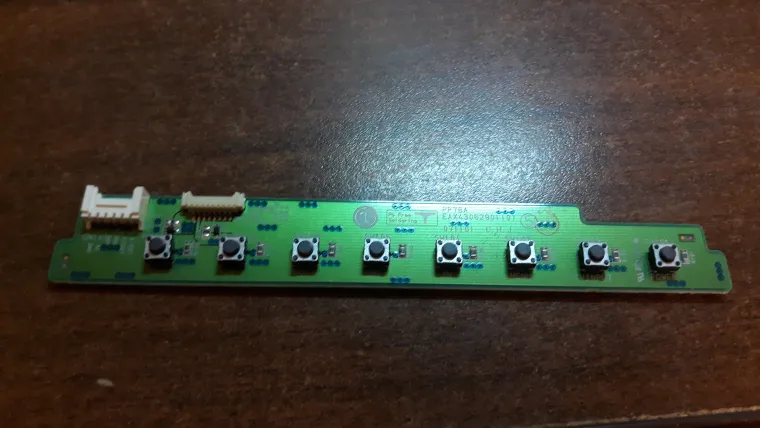

Плата управления с кнопками:

Данная плата собственно является кнопками:) Когда мы нажимаем ту или иную кнопку при помощи резисторов разного номинала распаянных последовательно каждой кнопке майн плата понимает какую кнопку мы нажали и выполняет то или иное действие, за которое отвечает та или иная кнопка.

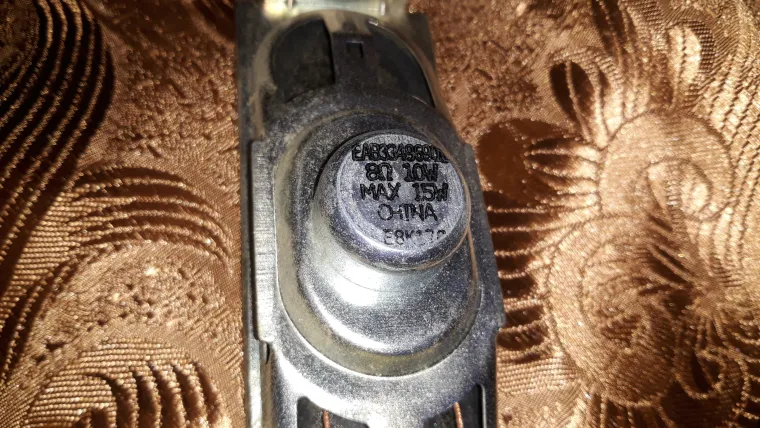

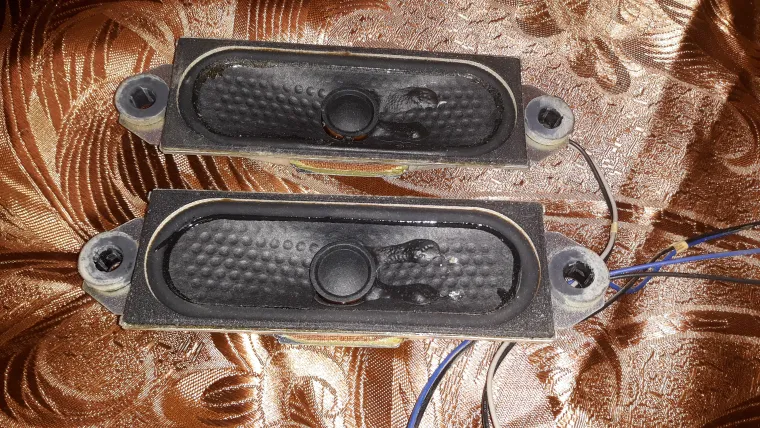

Динамики:

Благодаря им телевизор не только показывает, но и говорит, конечно не хай-фай акустика, но послушать очередную пропаганду или посмотреть какой нибудь очередной сериал, который сделан там же, где написано на наклейке этого телевизора тоже пойдет...

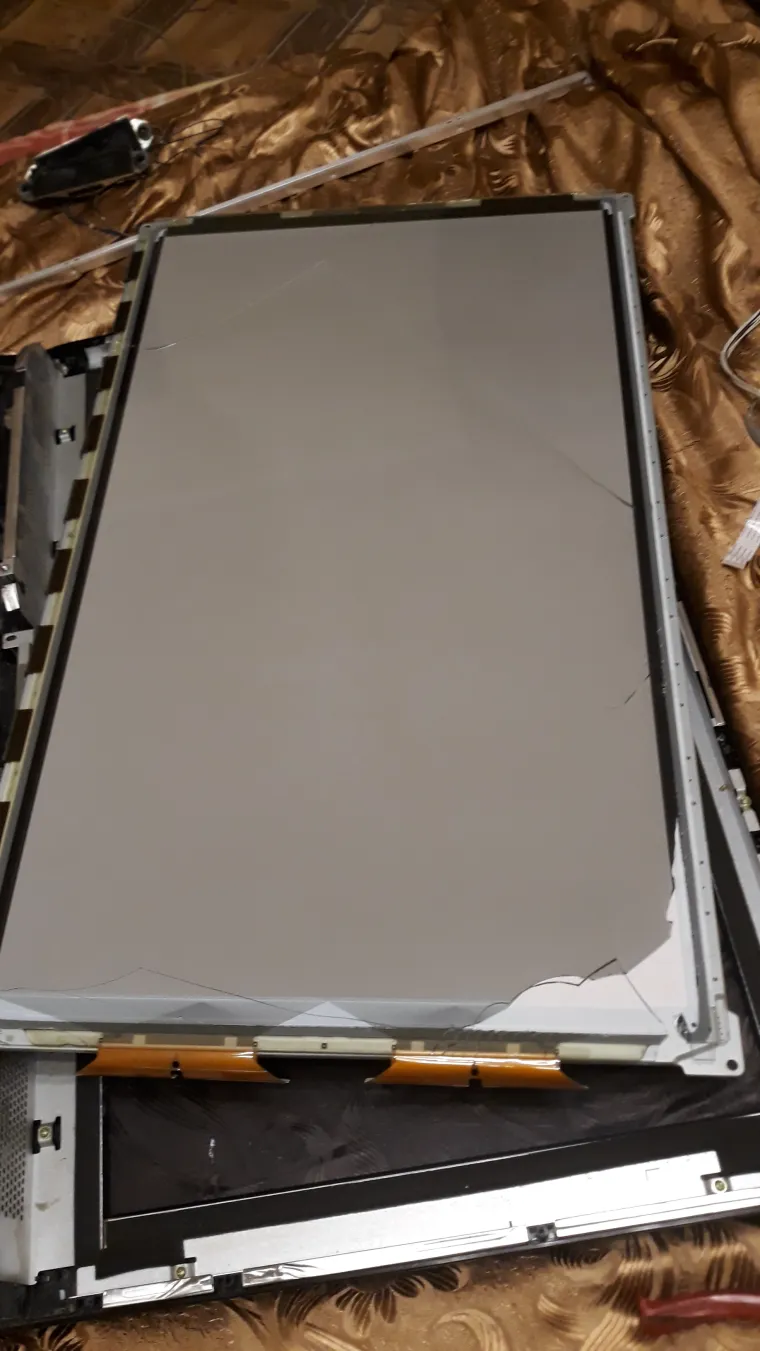

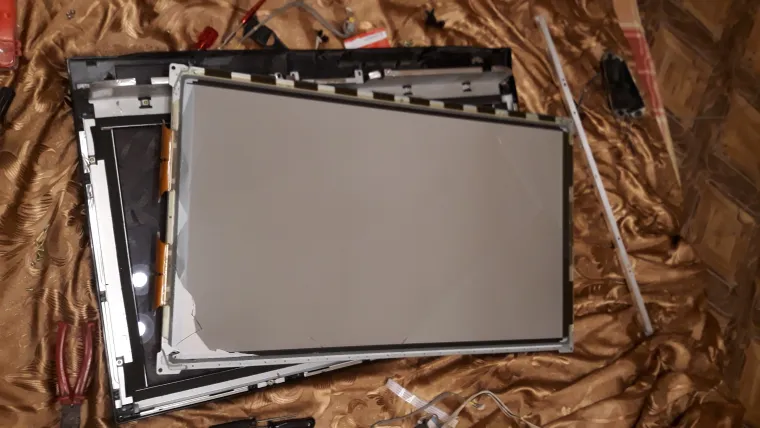

Ну что же, теперь пришло время добраться до самой плазменной панели! Рассмотрим сначала её внешне, прежде чем разбирать и курочить:

Как мы видим у данной модели она выглядит вот так вот, мы уже можем разглядеть RGB полоски люминофора. Теперь вынимаем панель из корпуса, убираем защитное стекло, которое прикрывает панель и получаем%

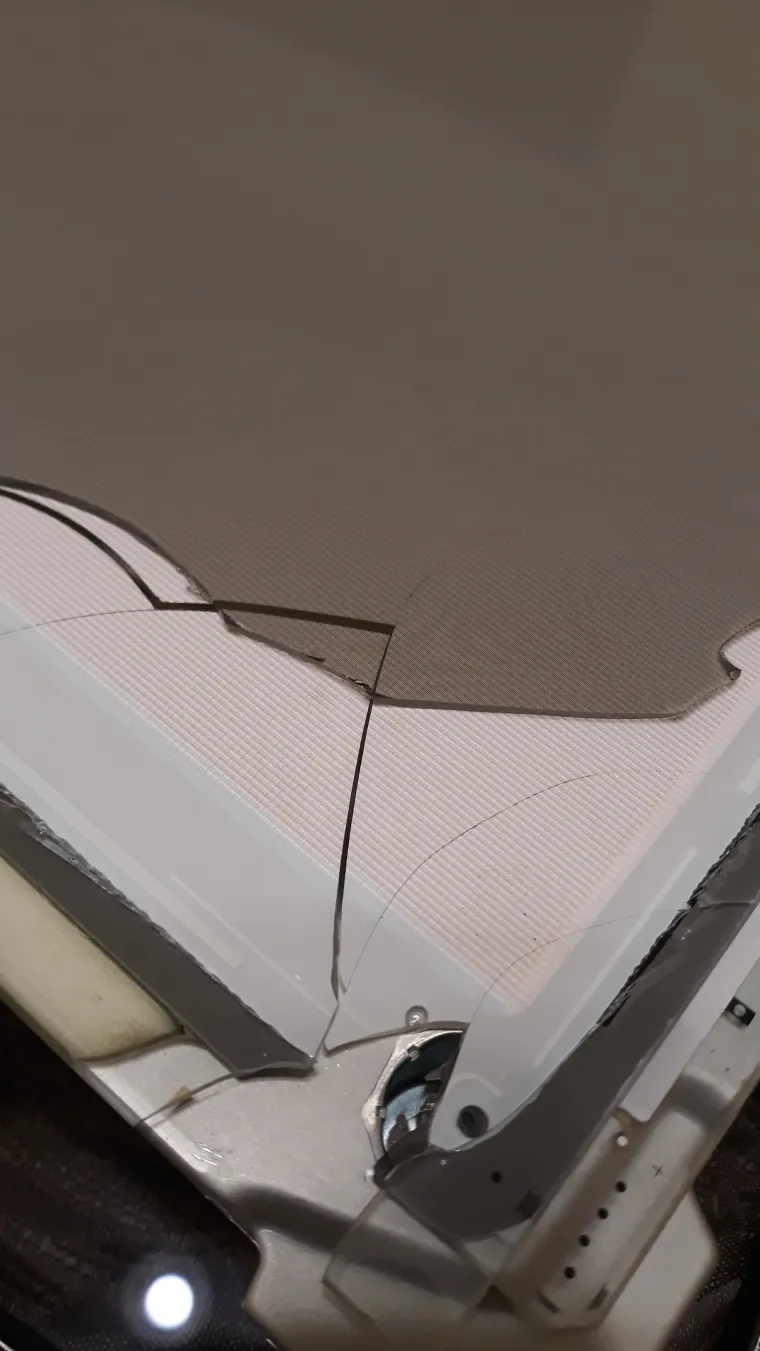

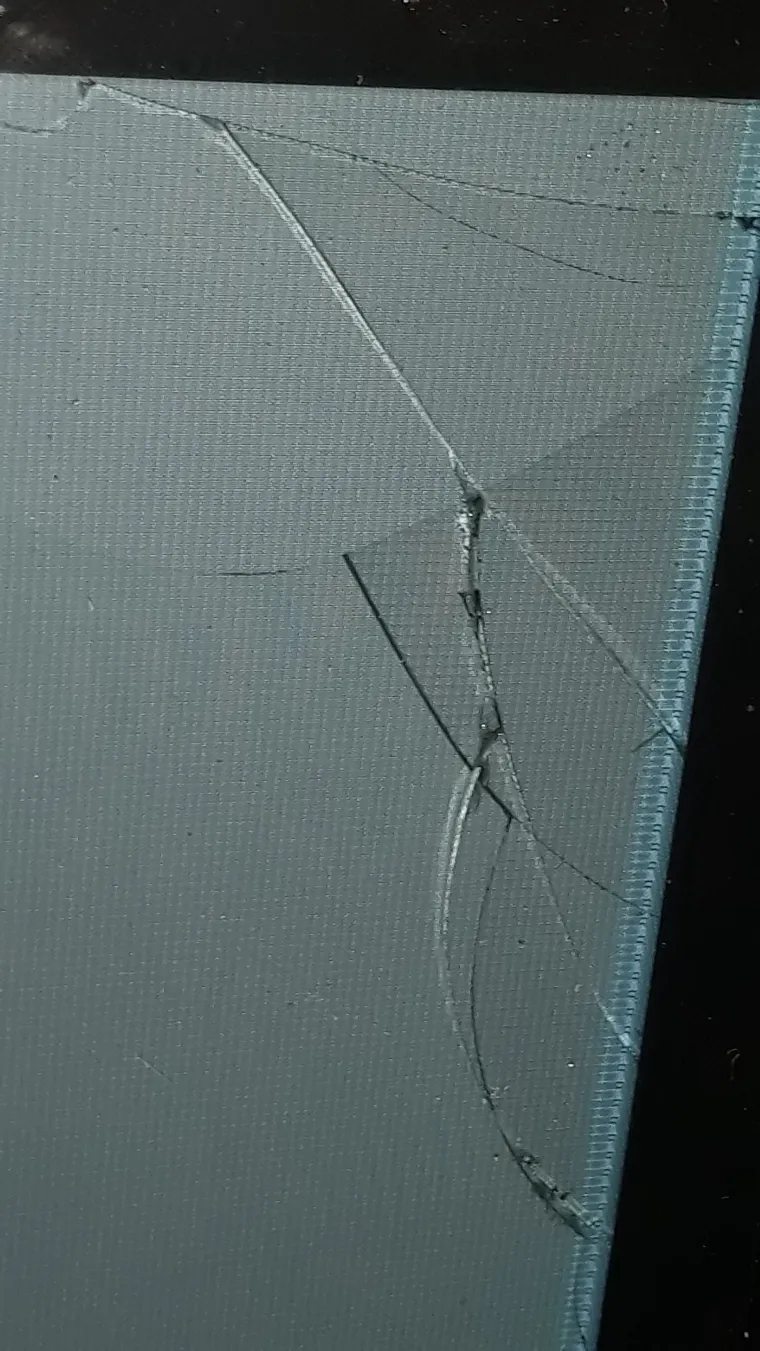

Как мы видим, защитное стекло было к тому же затемнено, чтобы картинка была более контрастной и панель на свету не была такой блеклой. Кусочки верхнего слоя панели уже осыпались. это позволит нам получше рассмотреть плазменную панель:)

Сразу видно, что плазменная панель это бутерброд из двух стекол, в верхнем стекле находятся проводники для Y и Z. Они отвечают за строчную развертку и в целом за свечение панели. Во втором внутреннем слое стекла находятся столбцовые проводники идущие с X-sus и отвечающие за работу столбцов, а также управляющие ячейками, именно X-sus является задающим сигналом какой ячейке светиться, а какой нет. Также этот второй слой располагает в себе сами ячейки и люминофор. Ячейки наполнены газом, в котором как раз таки и образуется под воздействием электрического тока та самая плазма, из за которой и назвали этот телевизор плазменным, эта самая плазма излучает ультрафиолетовое излучение, заставляющее светиться люминофор в ячейке:

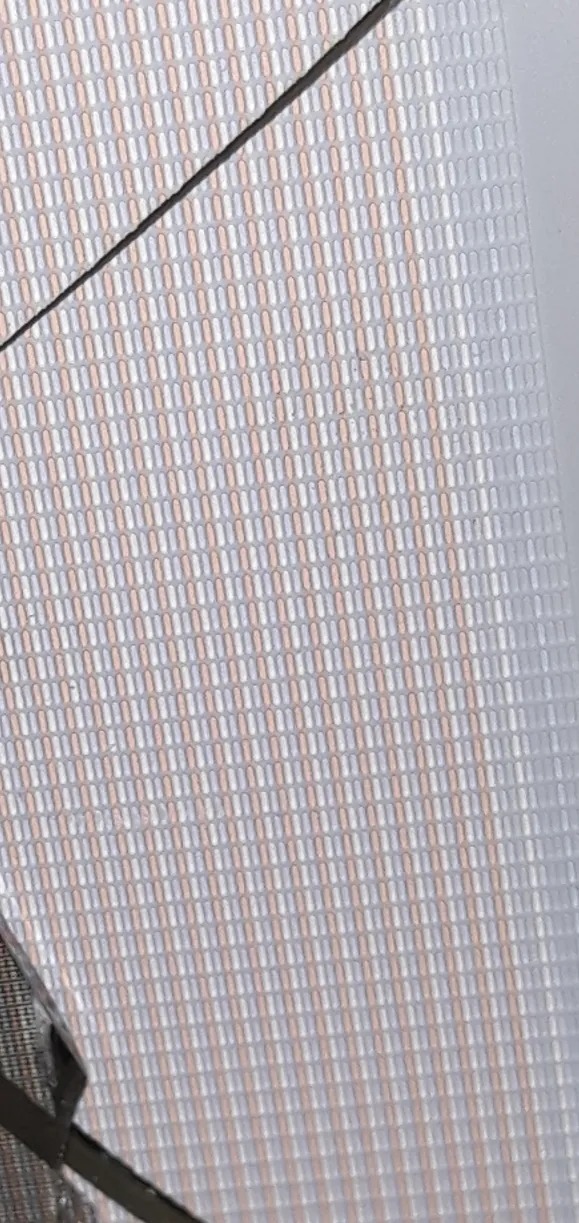

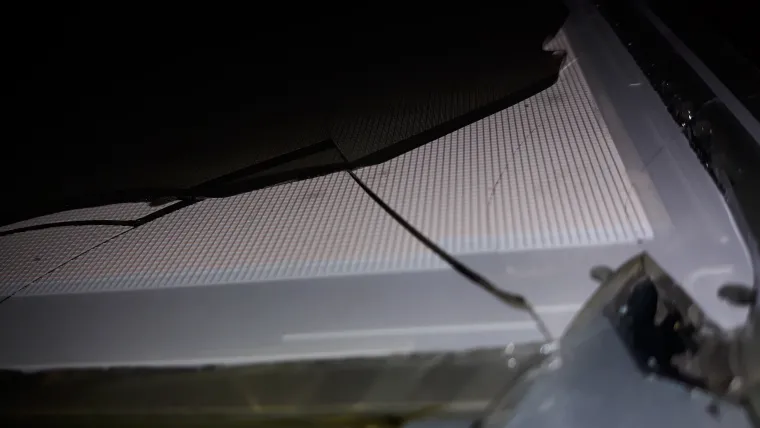

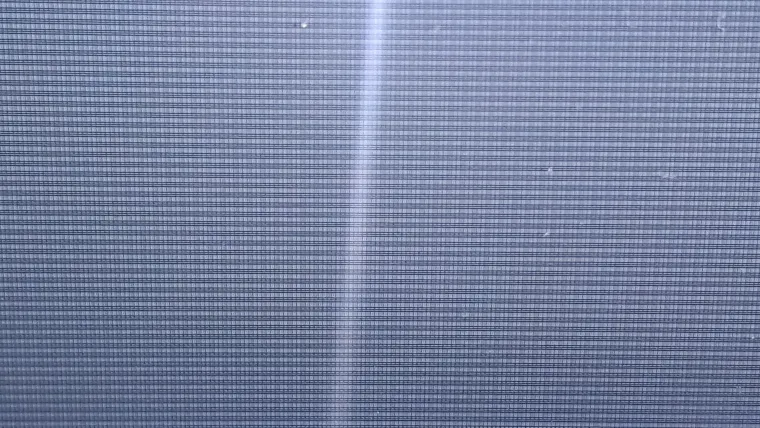

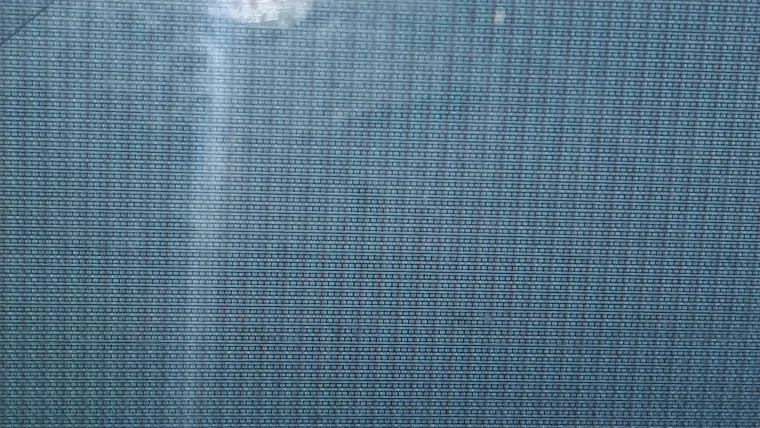

Ну и макросъемка самих ячеек:

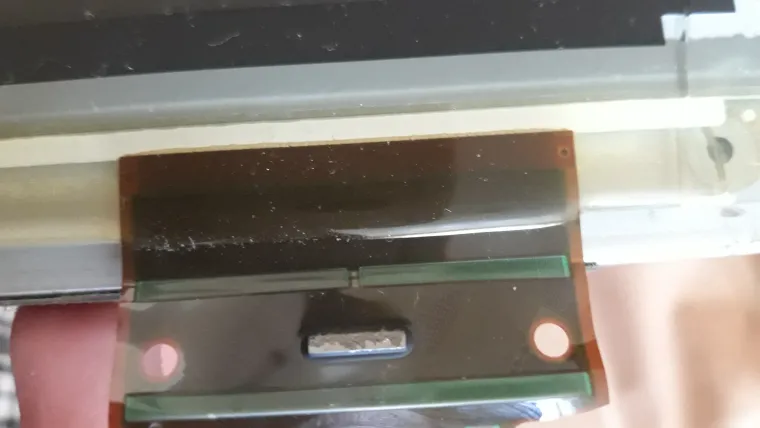

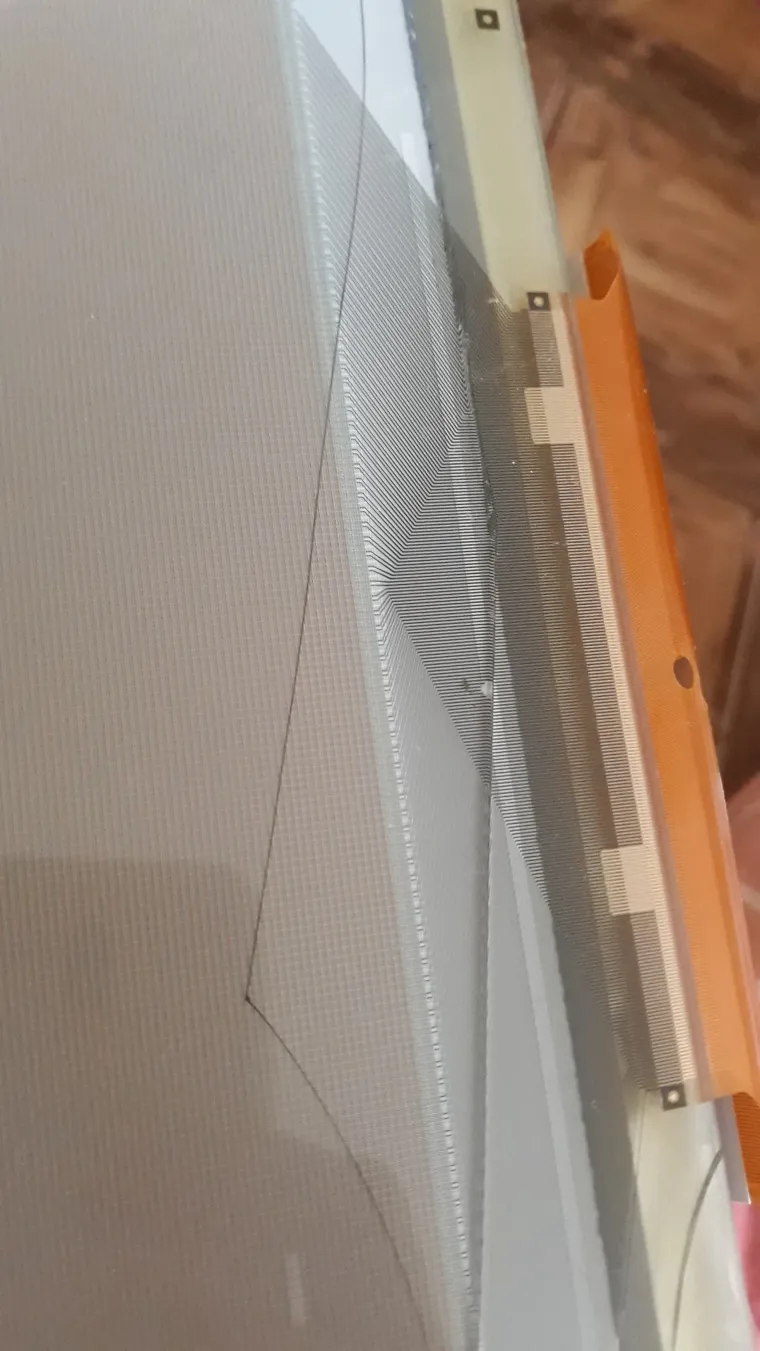

Ну а теперь бонусом фотографии проводников идущих от шлейфов с Y-sus:

Все эти дорожки проходят горизонтально через всю панель и уходят на Z-sus все, это их общий полюс:

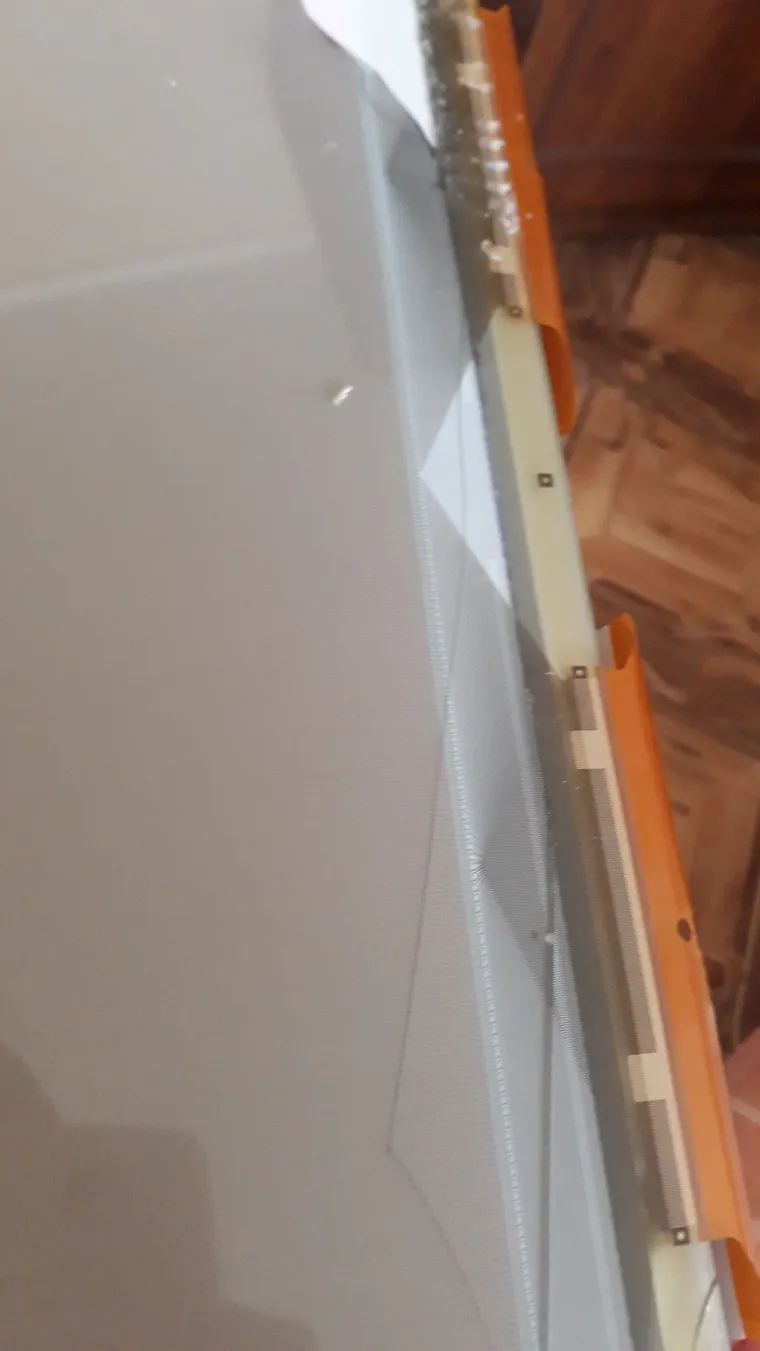

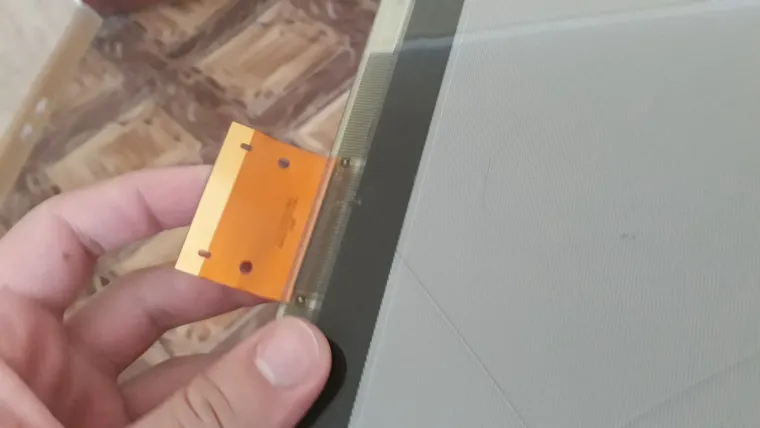

И собственно столбцовые драйвера:

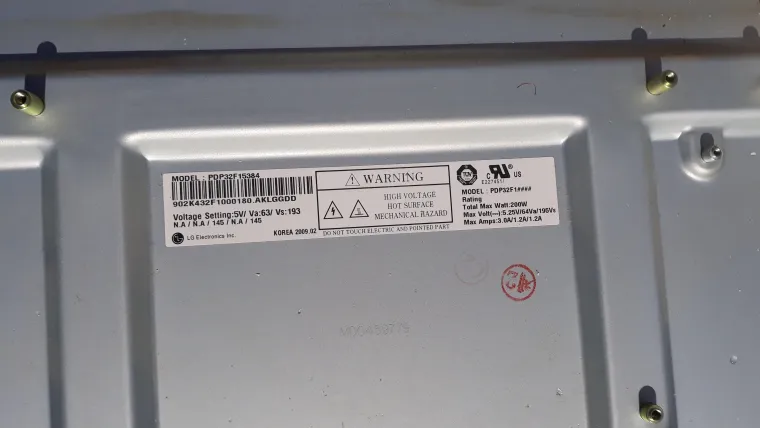

В общем кажется все мы тут расс....а нет. наклеечку на панели давайте посмотрим:

Сделано в Корее, так а как же....

Похоже в России этот телевизор только собирали, засунули панель в корпус прикрутили и подключили все платы, закрыли крышку и наклеили эту наклейку. Ну как всегда короче:)

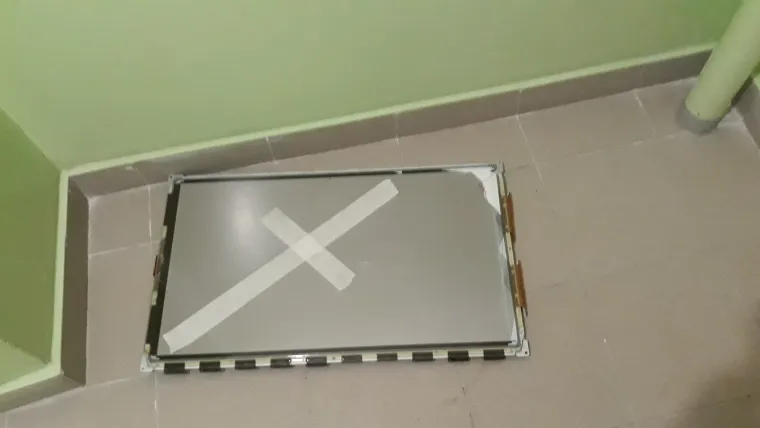

Ну что же, готовим данную панель к выбрасыванию в мусорку:

Скотч наклеен, чтобы стекло не осыпалось пока я буду нести её на свалку А теперь кое что интересное, редкий кадр:

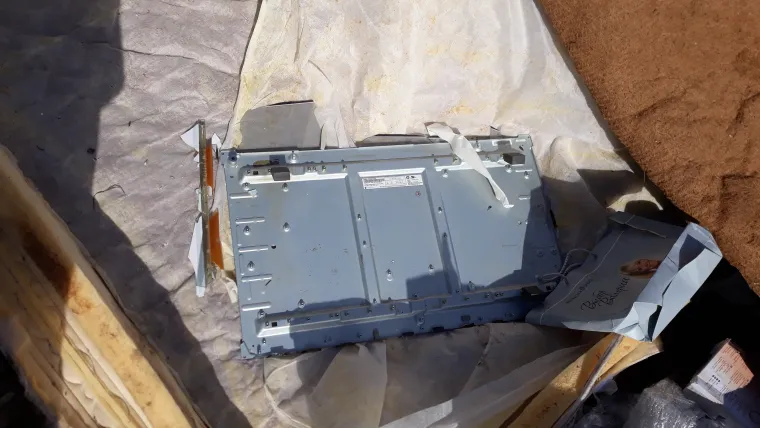

На нем мы можем увидеть пользователя ALEXLED, относящего плазменную панель на помойку.... Ну и собственно кидаем на свалку:

Так и померли высокие технологии на чьем то старом матрасе, который также выкинули....

Но однако всем платам от этого телевизора нашлись новые хозяева, все отдано в добрые руки:) В общем такие вот дела. я уже не знаю что еще сказать, поэтому скажу - поправляем меня и исправляем неточности в комментариях, пишем свое мнение и задаем мои любимые вопросы, на которые я с радостью отвечу в комментариях:) Скоро будет еще много интересного!
