Попытка восстановить светильник Лидер Лайт
Как говорится ничего ведь не сделал , а бахнуло ! Включил как обычно стиралку в розетку и что то бахнуло . Оказалось в светодиодном светильнике светодиодные модули

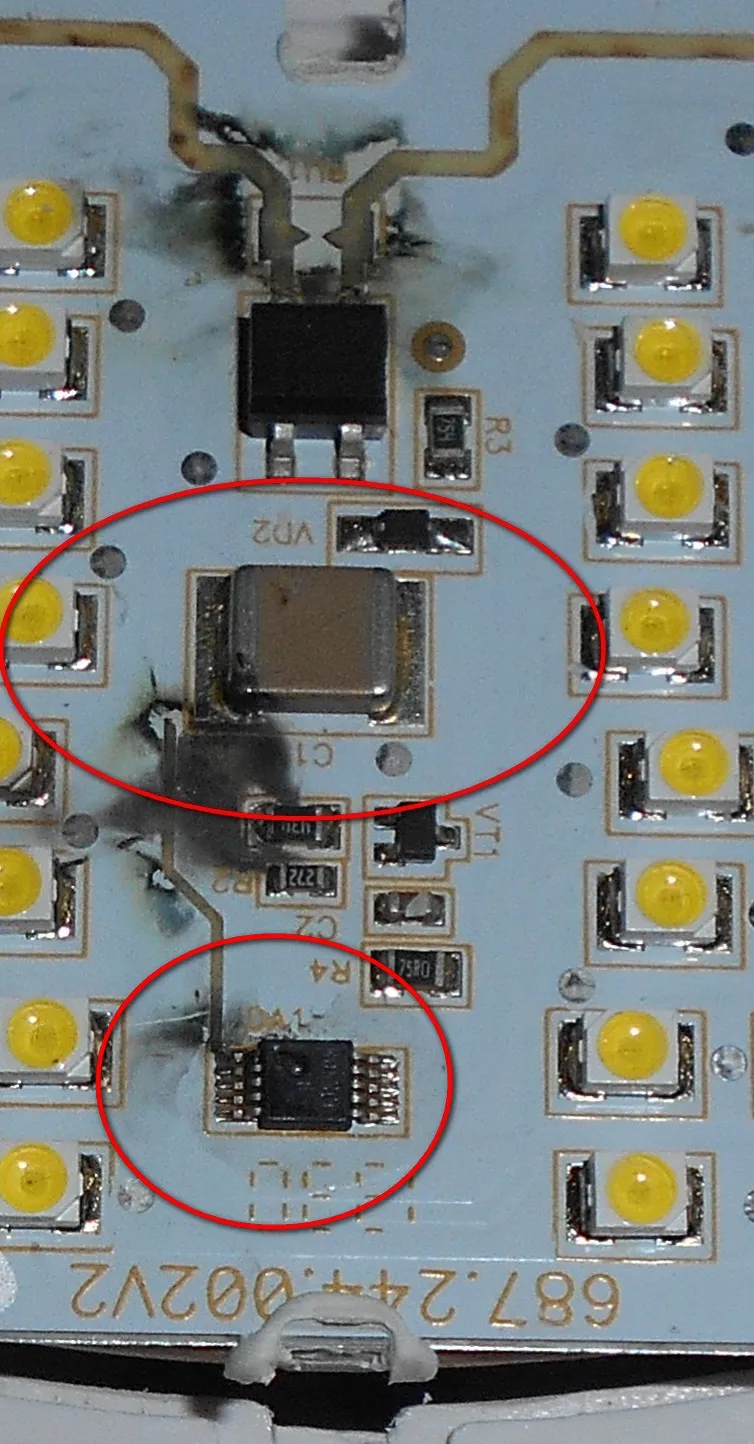

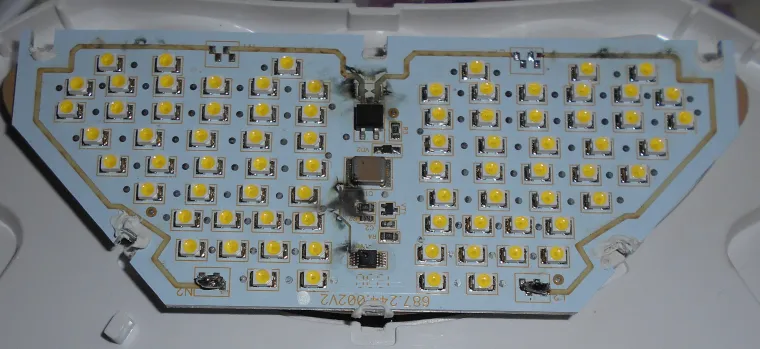

В общем то отработал не слабо с 2013 года в эксплуатации . Вскрытие показало следующее

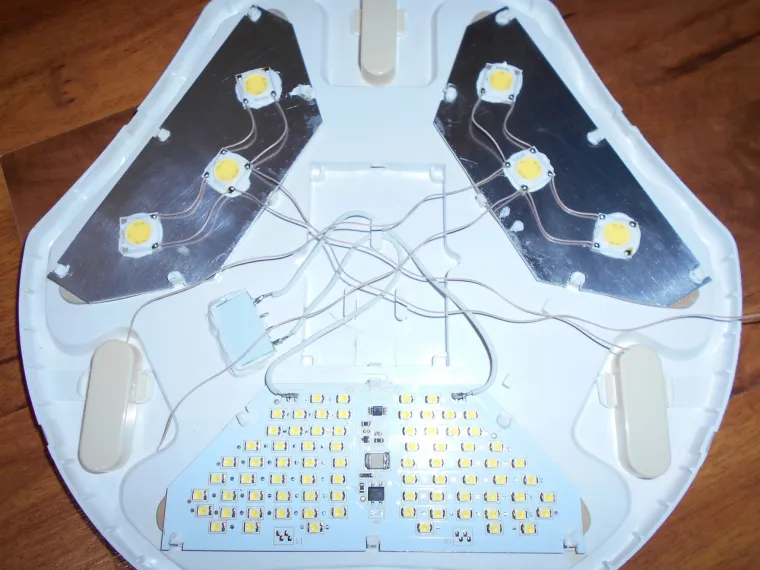

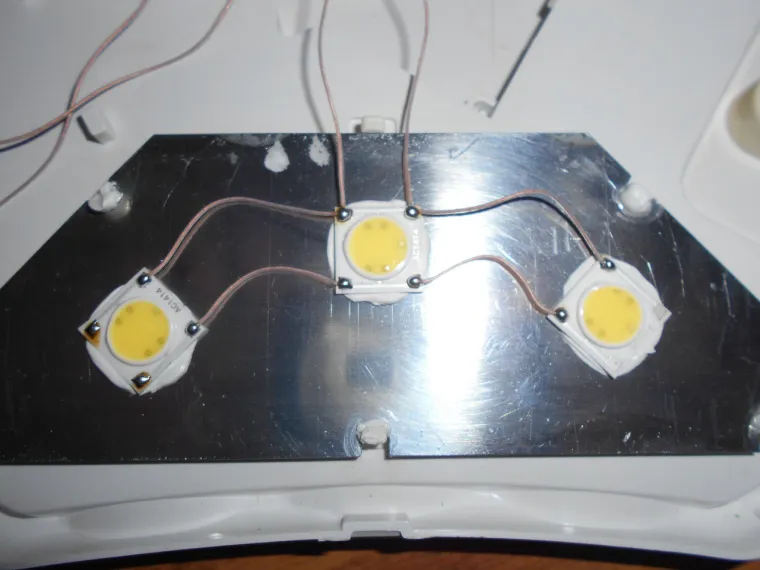

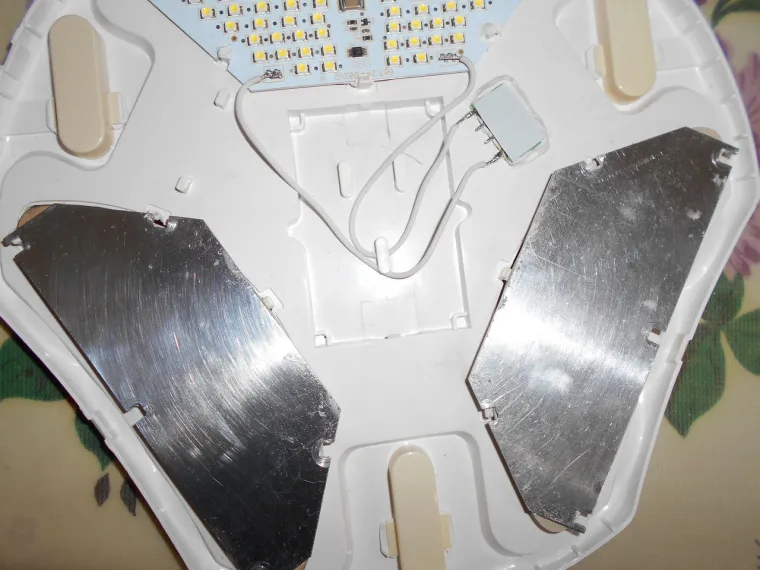

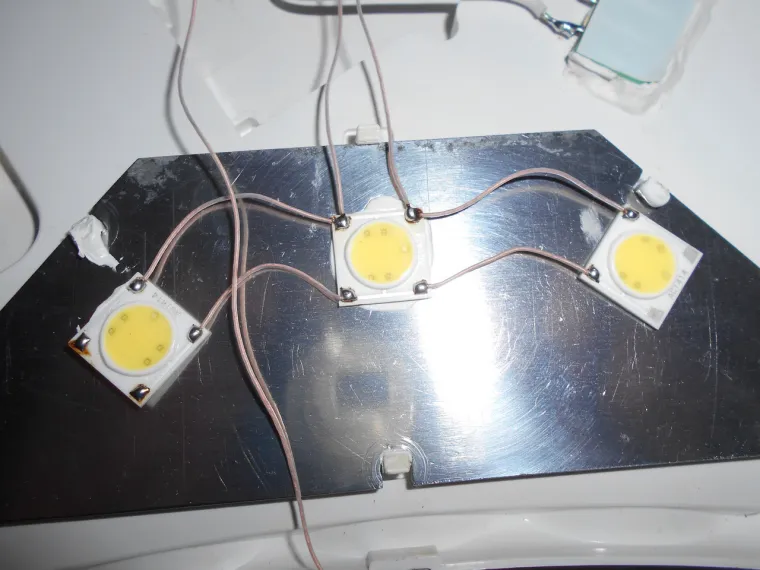

Пришлось выпилить из листового алюминия две похожие пластины , надраить их пастой ГОИ и прилепить к ним новые светодиды

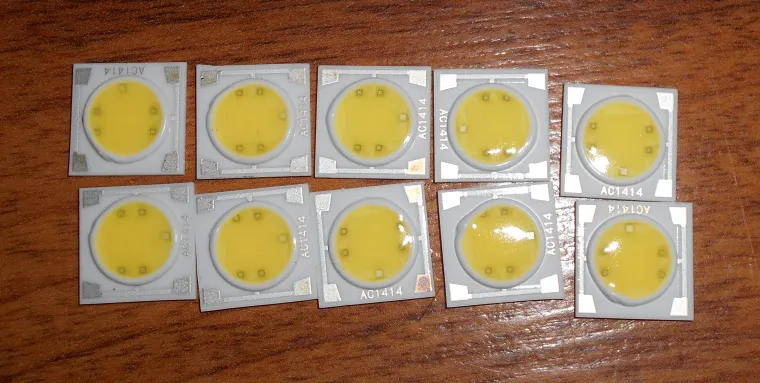

заявленная мощность 3 W , выглядят как то так
как застынет все это отпишусь чем кончилось, если конечно интересно ...
Комментарии
20
Интересно, а на что клеили? Ведь не на термопасту же просто, верно?

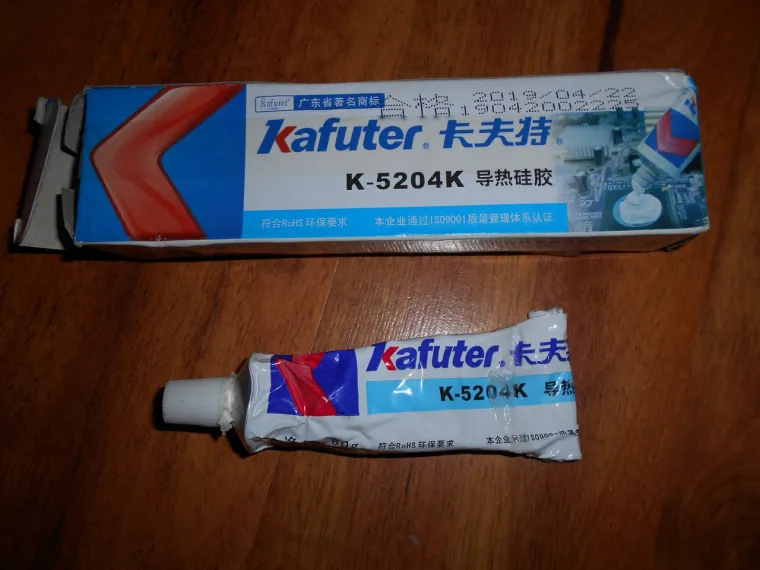

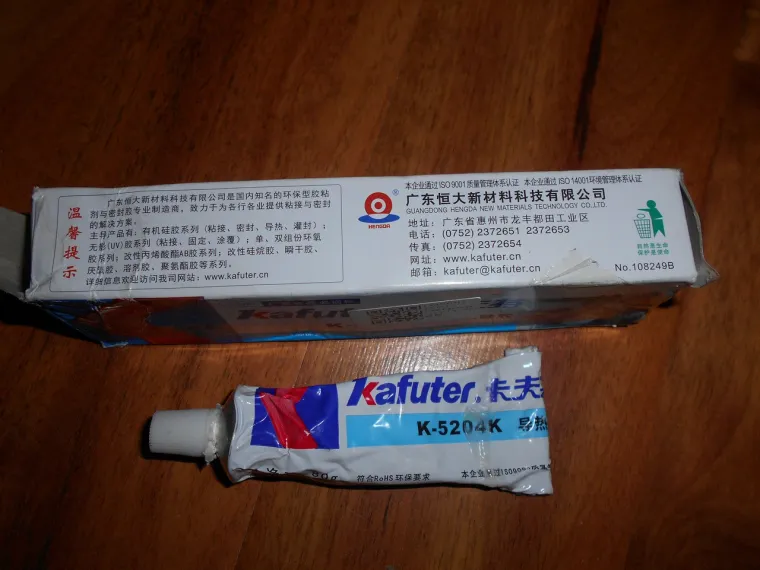

@galiaf эта паста рекламируется как клей герметик с хорошей теплопроводностью. Применяется для приклеивания небольших радиаторов к чипам материнских плат и не только . Я на нее прилепил керамические светодиоды . На упаковке все написано , но в домиках китайских я не силен

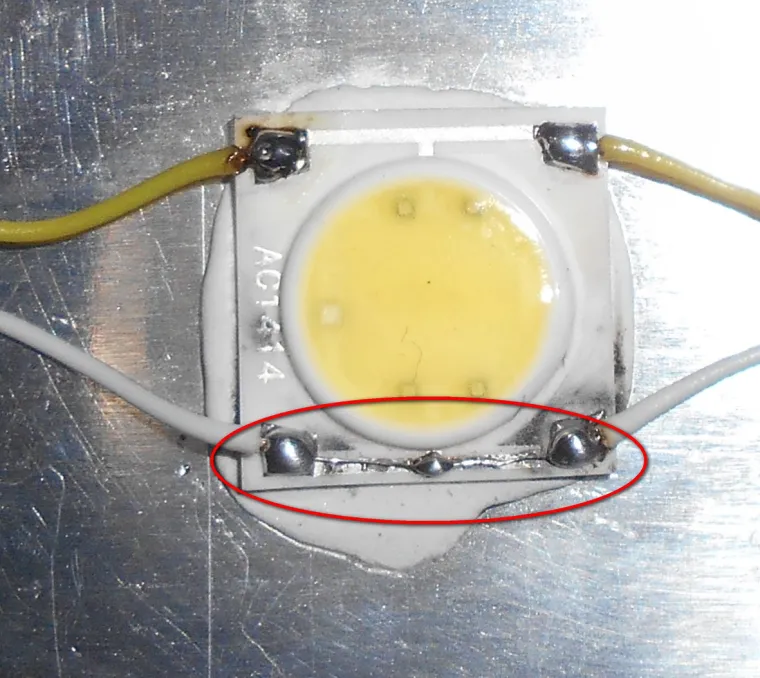

добрый день! вы не ошиблись с соединением? вроде КЗ получается?
@Витькан
Судя по фото по диагонали должно быть подключение. Или к тем двум контактам одной стороны, которые не замкнуты между собой. т.е тот, который в центре, действительно надо проверить.
@Светотехника Тоже так думаю. У автора закорочены выводы питания.
@Витькан все верно бахнуло еще раз

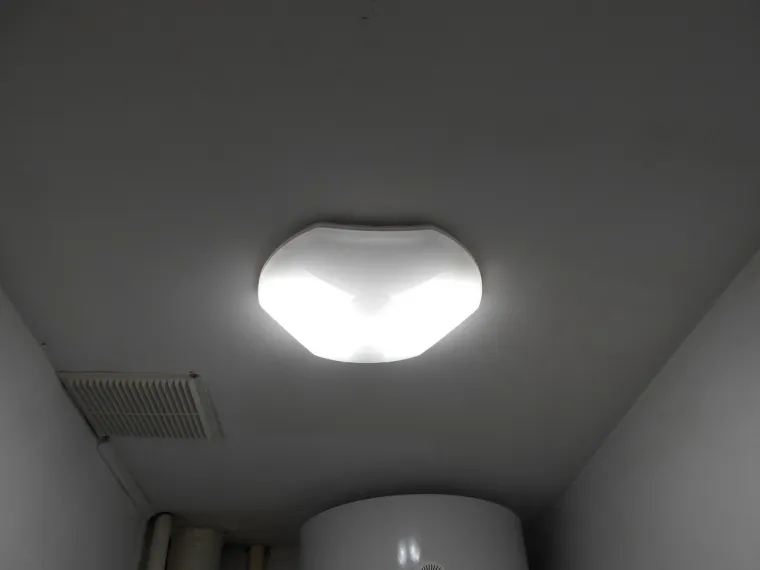

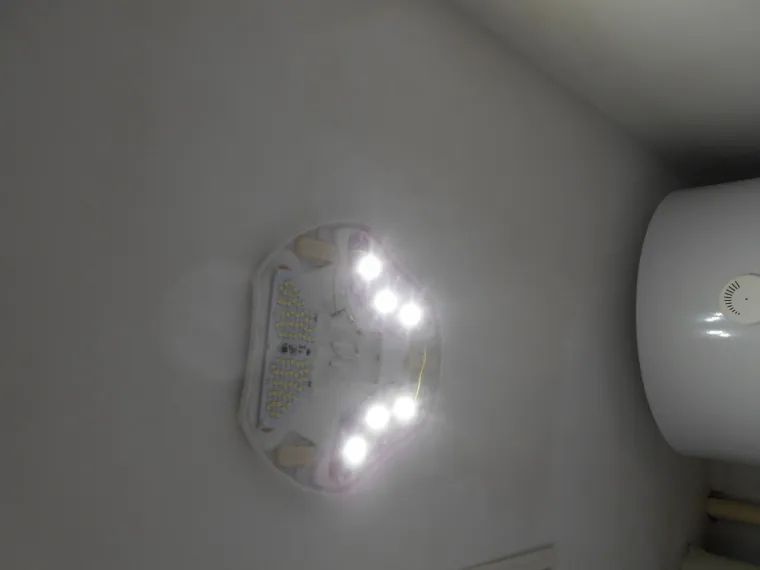

@Витькан в общем шесть светодиодов для маленького туалета слишком много света . Наверно четыре оставлю

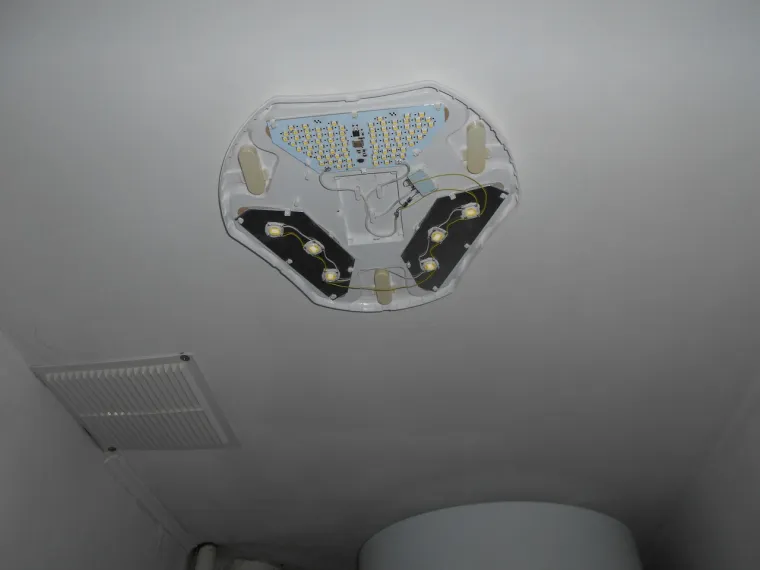

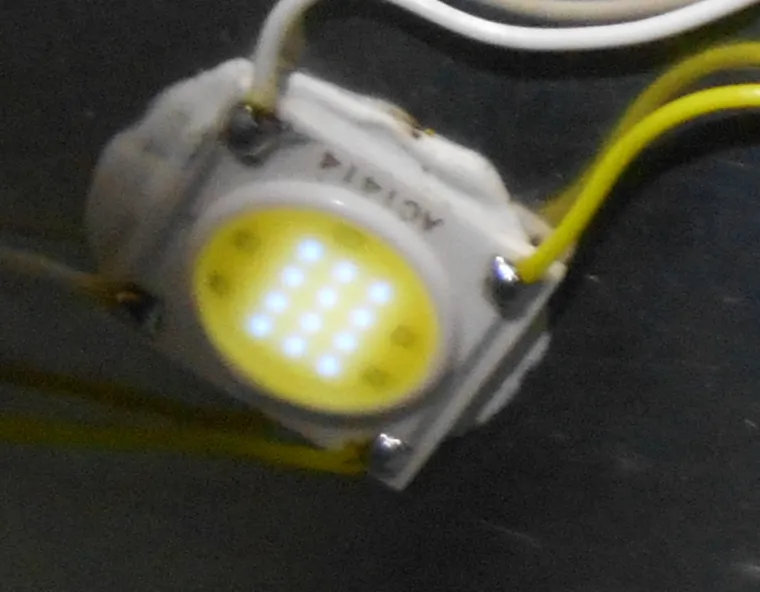

в выключенном состоянии просматриваются светодиоды их 12 штук
кстати все выжило просто серебряная дорожка прогорела
нужен совет очень сильное мерцание через фотоаппарат . Как можно устранить или это не лечится ? Если подключить через диодный мост с конденсатором ? Выдержит 290 В постоянки и будет ли вообще работать ?
@Андрей-Туманенко Что у вас используется в качестве источника питания?
@Витькан это светодиоды со встроенным драйвером на на них подается 220 Вольт .
@Андрей-Туманенко
Понятно, их название не сообщите?
А тут ничего не сделаешь, разве что запитать их от постоянного напряжения. У них естественно нет электролитов. Либо на помойку, либо от постоянного тока.
@Витькан кратковременно уже подключал через мост с конденсатором . Пульсаций нет , но нужно ток посмотреть с мостом и без него . И еще настораживает , что после моста обычно 280 Вольт или еще больше . Описание светодиодов здесь https://aliexpress.ru/item/33029860010.html?spm=a2g0s.9042311.0.0.226f33edLe2iGn
@Андрей-Туманенко В нашей с вами сетевой розетке напряжение и больше бывает. Амплитудное значение напряжения = 220*1,41 = 310В. И эти 310В прикладываются к вашей матрице, когда вы вставляете ее в розетку. Так что не вижу проблемы.
@Витькан мне тоже было непонятно как можно сделать матрицу без пульсаций . Когда синусоида проходит через ноль как можно обеспечить свечение , если нет никаких конденсаторов ? 50 Гц заметны глазом , даже без приборов. Если подключить через мост картина уже веселее и пульсации светового потока уже не видны глазом. Удвоение частоты после моста (100 Гц) делают свое дело . А если добавить конденсатор , пусть даже маленькой емкость (у меня 2,8 мкф 400 в ) , то пульсаций не видно и через фотоаппарат . Как то интересовался почему в светильниках для подсобных помещений и подъездов нет электролитических конденсаторов . Ответ был очевиден из-за низкой надежности . Именно поэтому электролиты так не применяют
Я рекомендую купить в леруа мерлен или в другом магазине готовые светодиодные модули с импульсным драйвером и не париться:)
@Андрей-Туманенко электролиты не применяют, потому что драйвер линейный и надо максимально сэкономить на всем:) Качественные конденсаторы служат дольше светодиодов, а если для них будет нормальный температурный режим, а светильники ЭТО ПОЗВОЛЯЮТ то срок службы конденсатора будет порядка 20 000 часов как минимум.
@Андрей-Туманенко как вариант, взять гасящий конденсатор чтобы понизить напряжение и электролит, ну и конечно же диодный мост собрать схему как в дешманских светодиодных лампах и через нее включить эти модули. Конденсаторы только надо рассчитать. Это нужно чтобы светодиоды не перегревались и работали в комфортном для них режиме, ведь они были рассчитаны на переменный ток с частотой 50-60 гц на входе. Без пульсаций нагрев естественно увеличен ведь светодиоды больше не гаснут каких то там 50 раз в секунду а постоянно горят.
@ALEXLED пока и так сойдет .
Будет время позамеряю температуру и ток с мостом и без него и с мостом и конденсатором . Потом может выложу результаты
@Андрей-Туманенко ок
@ALEXLED дополнил https://domorost.ru/topic/2340/%D0%BB%D0%B8%D0%B4%D0%B5%D1%80-%D0%BB%D0%B0%D0%B9%D1%82-%D0%B7%D0%B0%D0%BC%D0%B5%D1%80%D1%8F%D1%8E-%D1%82%D0%BE%D0%BA
@Андрей-Туманенко хорошо, спасибо
