Power bank не заряжается ...

@Андрей-Туманенко вообще хотелось бы понять в чем дело..у меня лежит с такой же проблемой пациент..)

@akukushkin1 индикаторы мигают , но потребляемая мощность при зарядке из сети 220 Вольт меньше 1 Вт

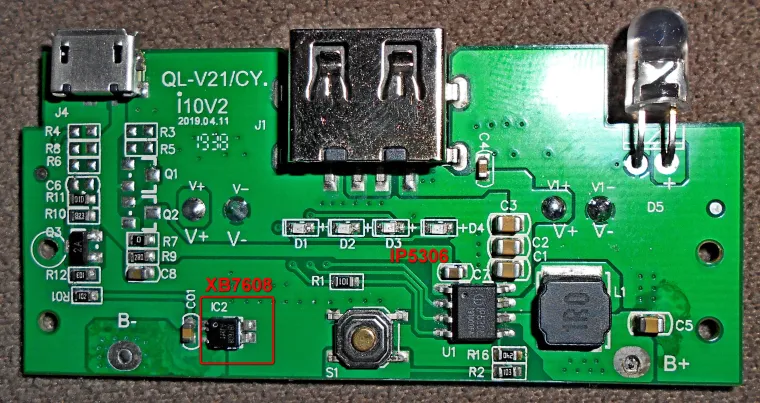

Если обойти защиту IC2 XB7608A , то аккумулятор начинает заряжаться .

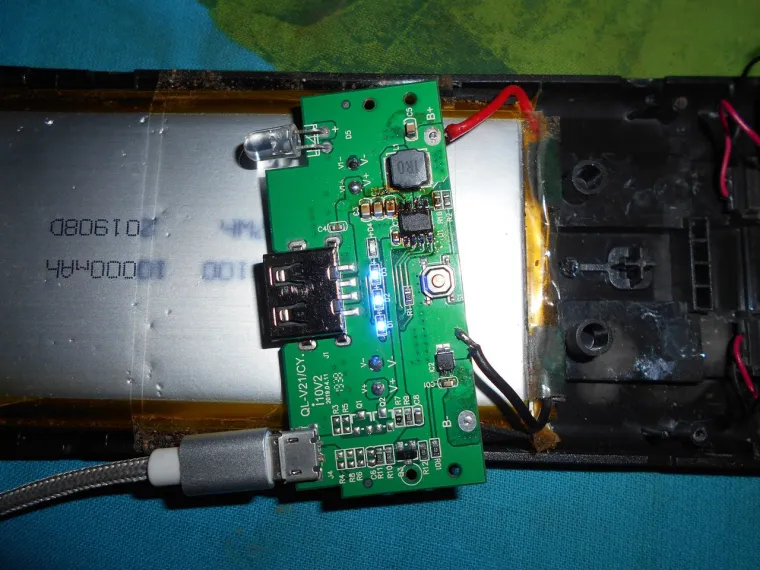

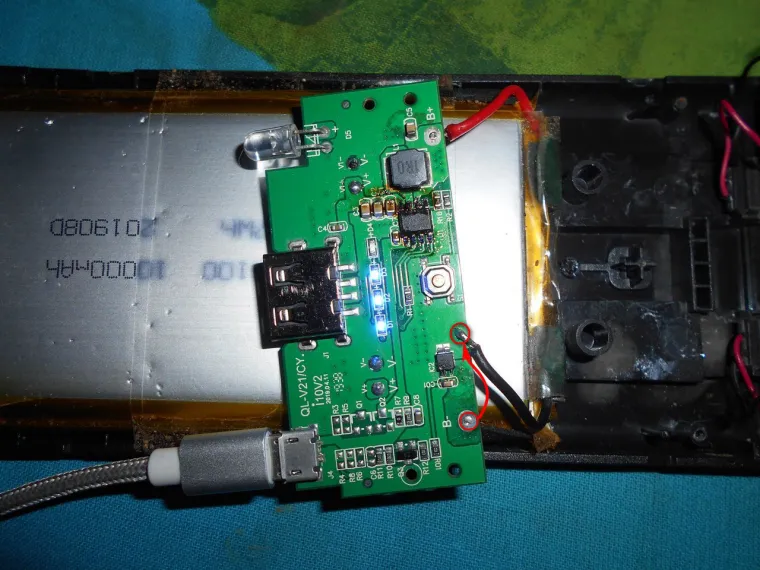

Для этого перекинул черный минусовой провод с аккумулятора B- в обход микросхемы защиты XB7608A

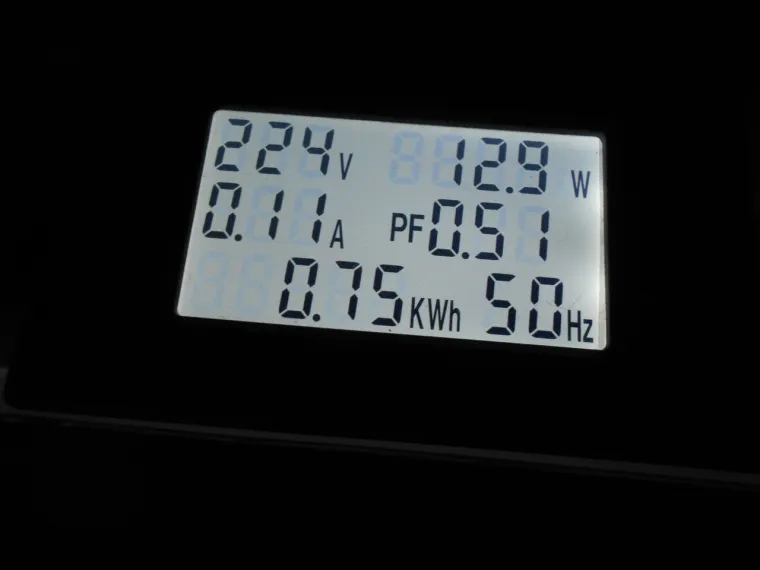

Теперь нормально берет зарядку , устройство потребляет 12,9 Вт по сети 220 В

Нужно с защитой разобраться

@Андрей-Туманенко сказал :

Будем разбираться или в ведро ?

Что-то какое-то потемнение в районе основной микросхемы. Неужели она? Интересно, есть ли у нее какая-то маркировка?

Ой! А уже оказывается все есть... будем изучать!

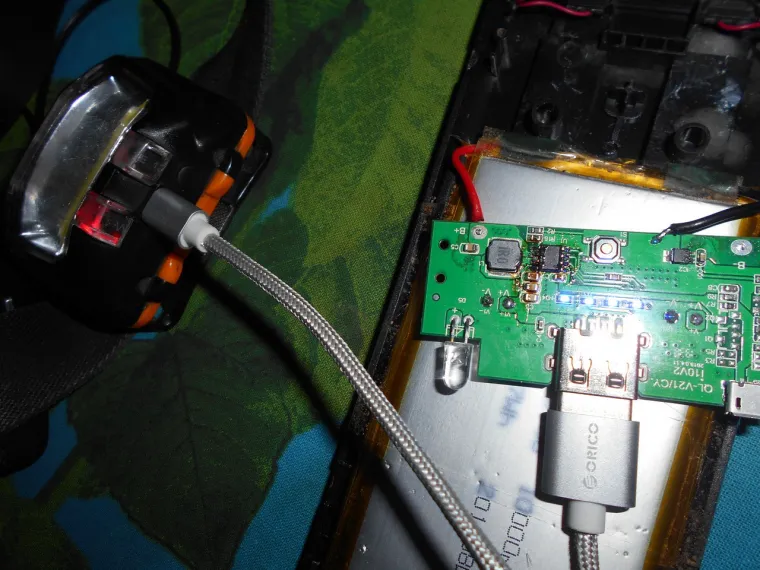

@Схемотехник уже зарядил фонарик от аккума. Потемнения - это у меня канифоль горелая . Потом промою плату

@Андрей-Туманенко сказал :

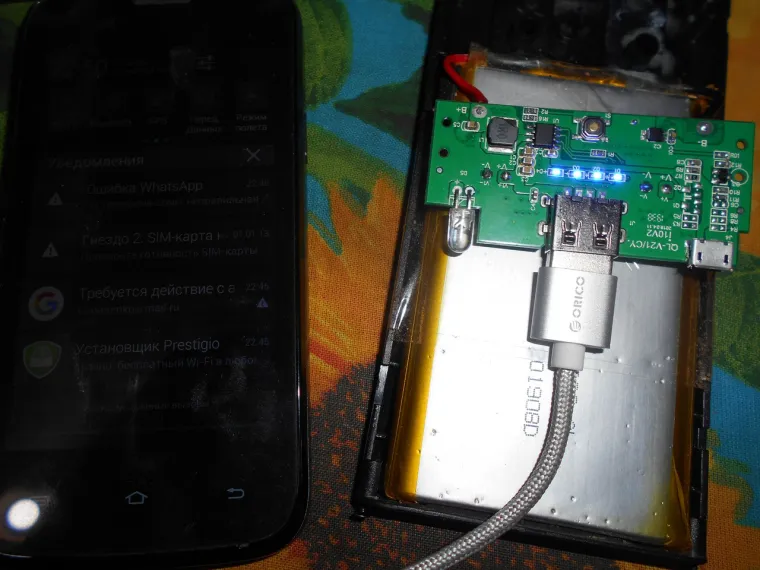

@Схемотехник уже зарядил фонарик от аккума

Может элемент защиты бракует аккумулятор? или думаете что сама микросхема неисправная? Другую батарею не пробовали припаивать?

@Схемотехник сказал :

Может элемент защиты бракует аккумулятор? или думаете что сама микросхема неисправная? Другую батарею не пробовали припаивать?

Если верить даташиту в микруху насобирали разные защиты. Но без нее в общем все работает . После того как перестал мигать последний светодиод "100%" потребляемая мощность упала до 0 . Значит перезаряда точно не будет . Еще попробую другой аккум припаять . Есть подозрение на резистор 1 кОм , через него эта микруха XB7608A запитывается. Он как бы подгнивший с одной стороны

@Андрей-Туманенко сказал :

Если верить даташиту в микруху насобирали разные защиты.

Да, микросхема далеко непростая... Может все-таки дело в батарее? Может у батареи как-то напряжение изменяется при заряде-разряде? Да, с резистором нужно разобраться. Может легко удастся отделаться...

@Схемотехник сказал :

Да, с резистором нужно разобраться.

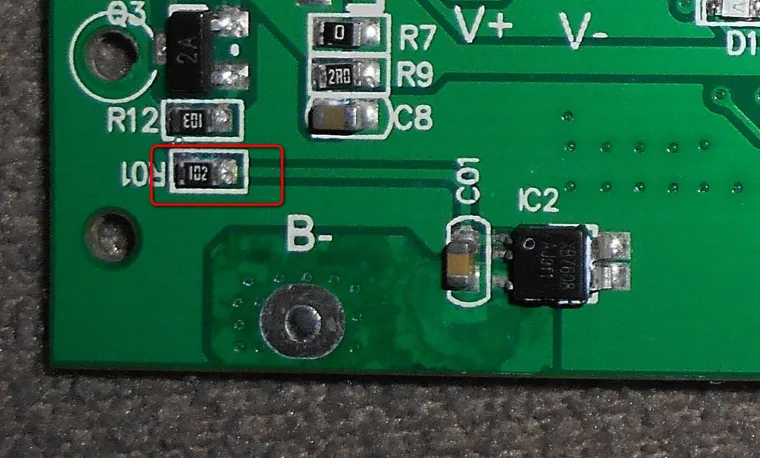

Разобрался . Под резистором 1 кОм сгнила медь и микруха осталась без питания. Восстановил , теперь прогон

@Андрей-Туманенко сказал :

Разобрался . Под резистором 1 кОм сгнила медь и микруха осталась без питания. Восстановил , теперь прогон

Странно, что именно в том месте...

@Схемотехник сказал :

Странно, что именно в том месте...

Как бы выходное напряжение увеличить с 5 до 5,15 Вольт ?

@Андрей-Туманенко сказал :

Как бы выходное напряжение увеличить с 5 до 5,15 Вольт ?

Похоже, что никак... В даташите указано, что на Vout формируется 5 Вольт, и только пульсации заданы... А делителей нигде нету... Видимо, они расположены внутри... на контакте SW, внутри "висит" транзисторный полумост, который как повышает напряжение для Vout, так и понижает, если напряжение берется от Vin... Снаружи только фильтры... А также дроссель на аккумуляторе, для запаса энергии в режиме повышения, и для снижения пульсаций тока при заряде аккумулятора...

@Схемотехник сказал :

Похоже, что никак...

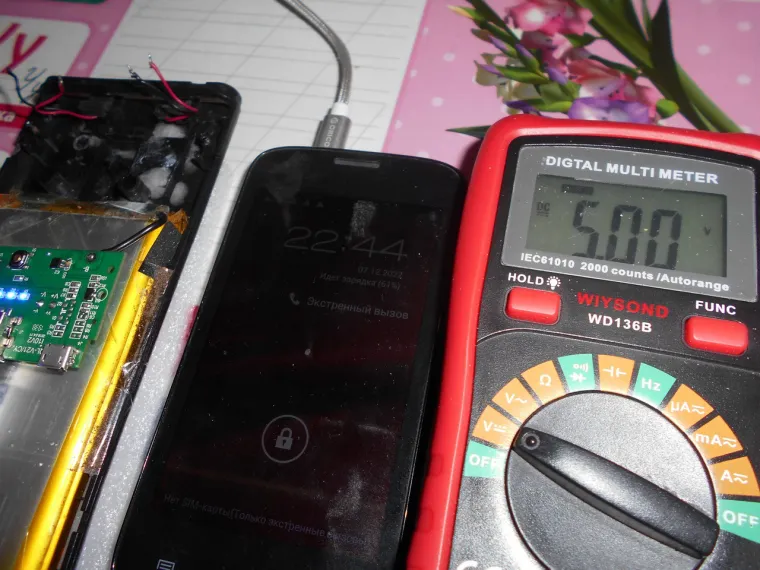

На выходе микросхемы ровно 5 Вольт , но хотелось бы 5,15 для компенсации потерь на зарядном кабеле

@Андрей-Туманенко сказал :

На выходе микросхемы ровно 5 Вольт , но хотелось бы 5,15 для компенсации потерь на зарядном кабеле

Я понимаю... К сожалению, вряд ли... Это же не "кренка", где на средний вывод можно поставить диод, и выходное напряжение увеличится... Тут вот, какой еще есть момент... Не случайно микросхема формирует именно 5 вольт.. Ведь, чем больше напряжение на выходе (при том же нагрузочном токе), тем большая мощность отбирается от батареи. То есть, скорее всего, с точки зрения КПД преобразователя и времени работы от батарее, напряжение на выходе завышать не стоит... То есть, при компенсации падения в кабеле, увеличатся потери в преобразователе и увеличатся токи, отбираемые от батареи.
