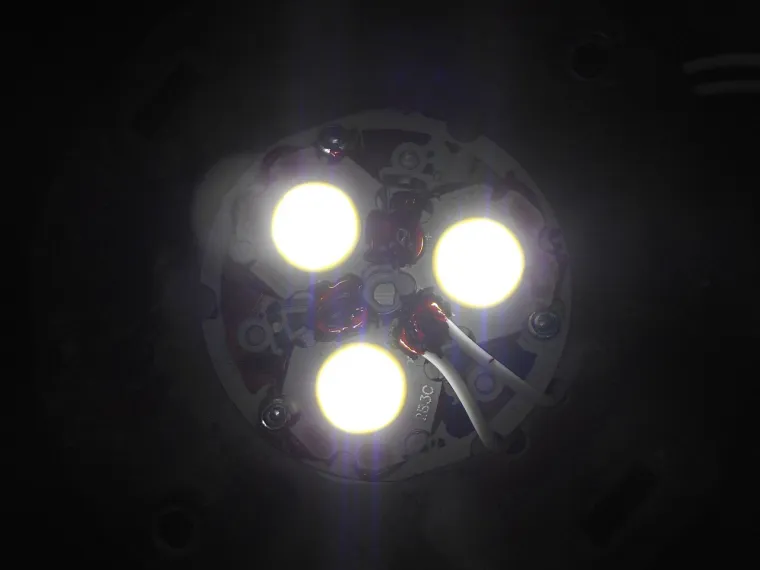

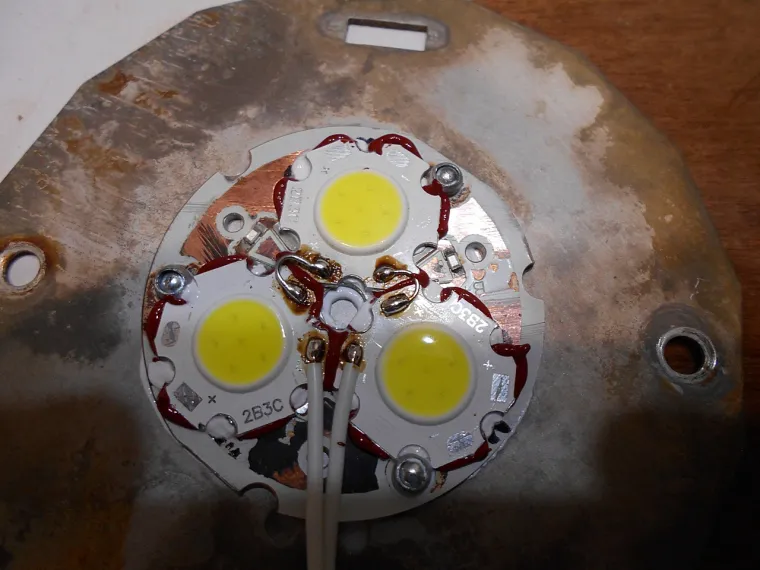

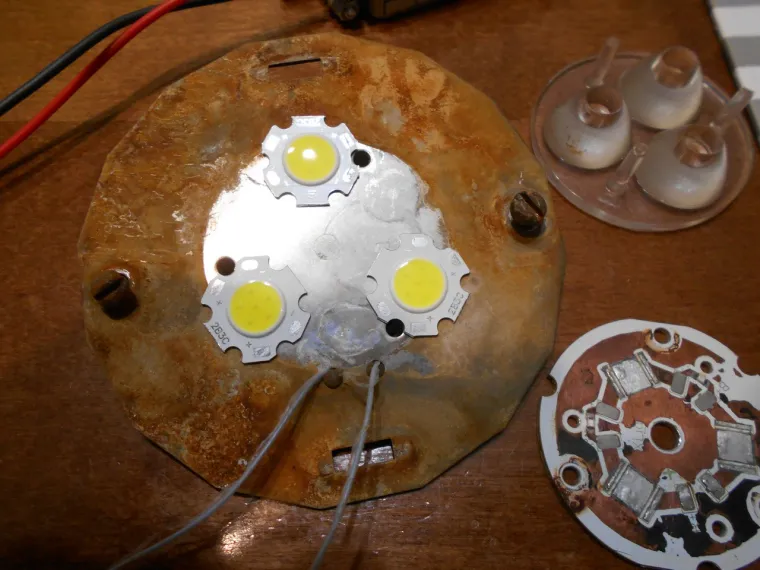

а что если сделать на 3 Вт COB модулях ?
под рукой есть БП 26 Вольт. От него подключил драйвер Элкомс . Один COB работает через драйвер ток 0,213 А падение напряжения 9,35 В , т.е. 1,99 Вт . COB модули 3 Вт . Драйвер будет подключен к 110 Вольт постоянного тока . Полагаю при таком входном напряжении и 3 COB модуля "потянет"
Как то так
Доморост — независимая платформа, где эксперты тестируют светодиодные лампы и составляют коллективные рейтинги. Вместе мы получаем объективную картину - какая лампа будет служить долго и надежно, а какая может навредить вашему здоровью
Популярные публикации
Всем здравствуйте . Сегодня прожектор Teksan 10W с неисправной светодиодной матрицей. Предлагаю протестировать в корпусе прожектора другой COB модуль . Для этого придется пересверливать отверстия...
Всем здравствуйте . Сегодня попробуем исправить дефекты в работе светодиодного дисплея . Исходные данные вот такие .
Всем здравствуйте . Помогите расшифровать рецепт .
Всем здравствуйте. Сегодня фен Vitek F-9500 с заявленной мощностью 5 кВт.
Всем здравствуйте ! Что же мы ждем от светодиодных ламп сегмента "премиум" ? Ну наверно не только высокую цену , но и безупречное качество. В качестве примера изучим отзывы о лампе Navigator...
Всем здравствуйте ! Перед нами лампа Kodak в корпусе А60 , с заявленной мощностью 15 Вт . Как известно в таком корпусе мало кто умеет делать надежные лампы 15 Вт .
Всем здравствуйте ! Светотехника не стоит на месте и стало интересно что же предлагают в других странах. Попался такой вот обзор и что удивило большинство предлагаемых ламп уже с CRI 90+ и 190...
Всем здравствуйте ! Сегодня предлагаю оценить капитальный ремонт компрессоров Danfoss .
Всем здравствуйте ! На просторах интернета есть
Кстати, хорошая идея:)
@Андрей-Туманенко Но родная пластиковая линза для модулей, наверное уже не понадобится? И диодная плата не нужна. Конструкция , тогда, будет уже совсем другой.
@Андрей-Туманенко сказал :
Да, но как быть с источником питания? Модули хорошо согласуются с исходным блоком питания?
@ALEXLED сказал :
угу...
@Slava сказал :
угу...
@Slava сказал :

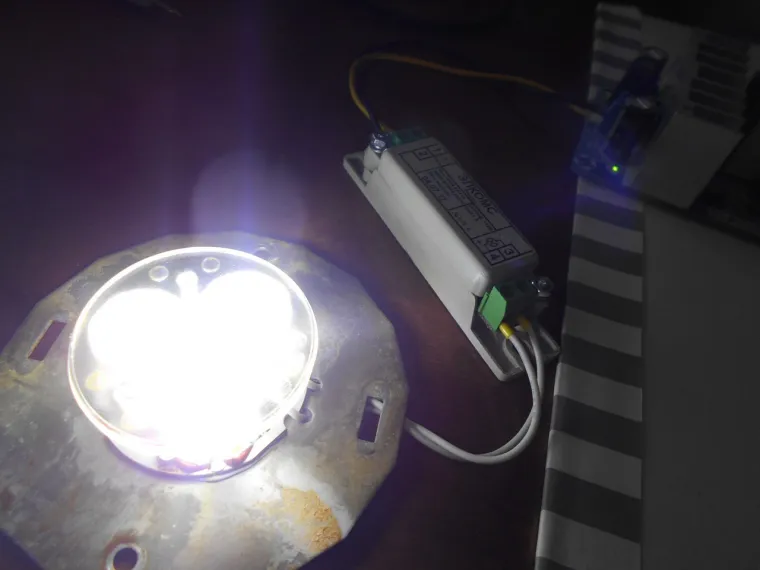

Как то так пока все в дело пошло
@Схемотехник сказал :
под рукой есть БП 26 Вольт. От него подключил драйвер . Один COB работает ток 0,213 А падение напряжения 9,35 В , т.е. 1,99 Вт . COB модули 3 Вт . Драйвер будет подключен к 110 Вольт постоянного тока . Полагаю при таком входном напряжении и 3 COB модуля потянет
@Slava сказал :

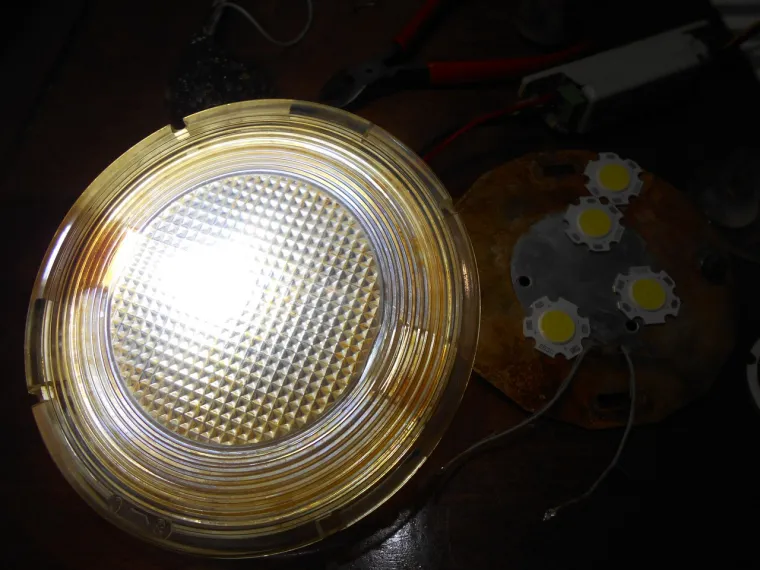

Не пойму нужна линза или нет ?

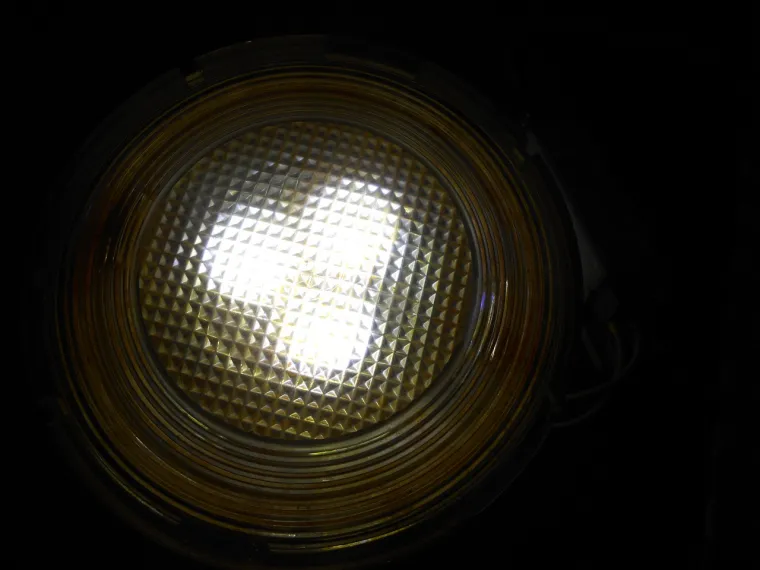

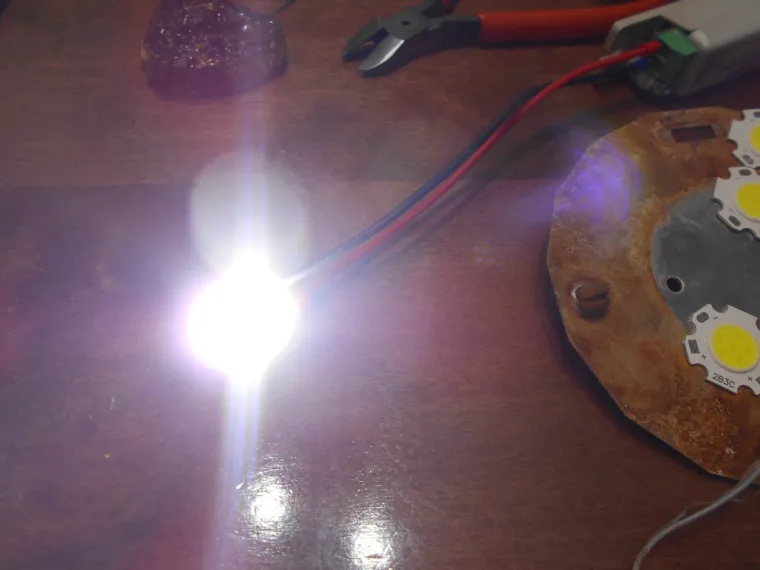

без линзы почти так же
@Схемотехник сказал :

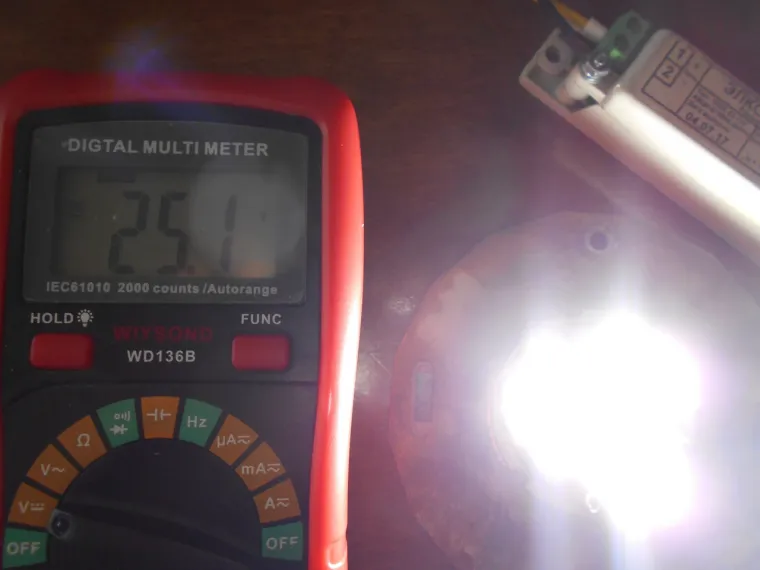

вход 26 Вольт , на выходе драйвера 25,1

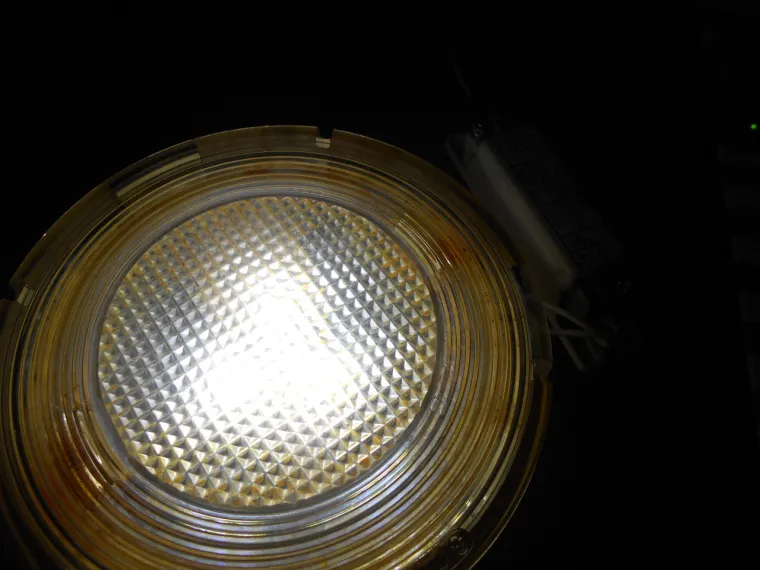

с линзой
без линзы тоже ничего
26 Вольт мало , нужно 55 - 110 и будет поярче . Тогда можно посмотреть как все будет нагреваться .
ALEXLED
@Андрей-Туманенко сказал :
Мне кажется, что без линзы и нужно оставить... Все-таки, в исходном состоянии площадь кристалла у диодов была маленькой и требовалось рассеивание светового потока. Здесь же, площадь поверхности, излучающей световой поток - значительно больше, поэтому считаю, что рассеивающая линза не нужна...
@Схемотехник сказал :
линза же повышает эффективность

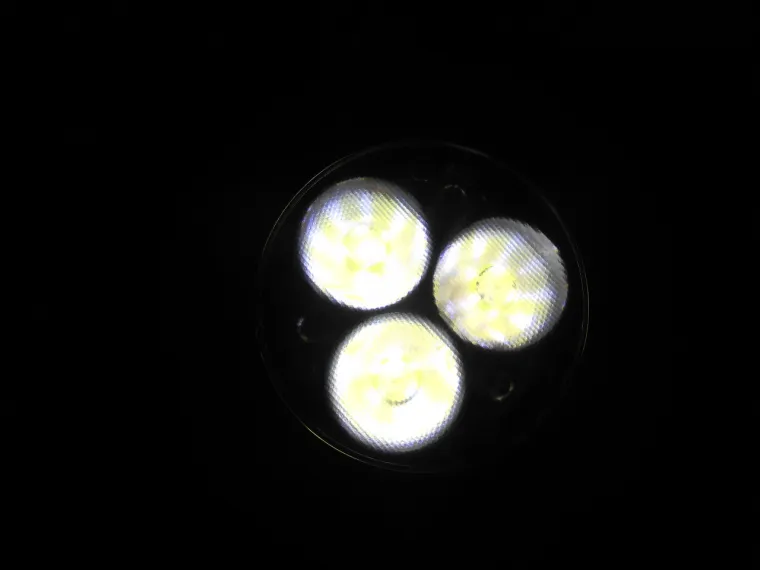

без нее светящиеся точки от модулей все равно меньше
@Андрей-Туманенко сказал :
По фотографиям - это не очевидно... А вы сравнивали, как оба варианта освещают какую-то площадь? стенку или пол? Понятно, что линза нужна чтобы рассеивать световой поток, а не концентрировать его в одной точке. Но в исходном варианте, все-таки, диоды были с малым кристаллом...

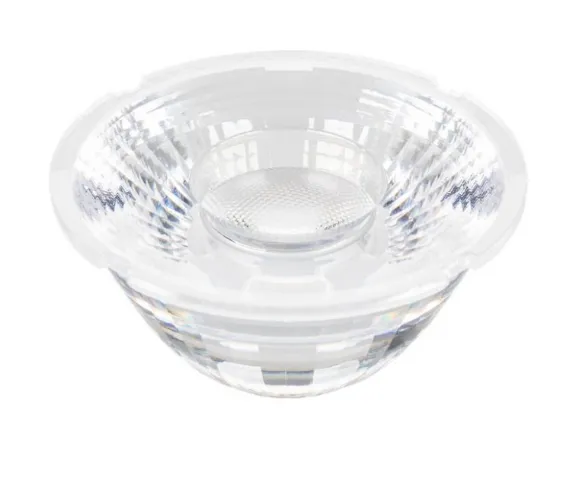

@Схемотехник я исхожу из того , что на рынке светотехники есть рефлекторы и линзы для COB матриц .
Поэтому не считаю в конструкции светильника линзу лишней
@Схемотехник один из существенных недостатков мощных светодиодов и COB матриц - очень яркий свет , бьющий по глазам. Наличие всевозможных рассеивателей и оптических линз уменьшает этот недостаток. В этом случае тоже самое без линзы даже с полупрозрачным рассеивателем ловлю постоянно зайчиков, как при сварке . Нужно или матовый рассеиватель , или оставить линзу
@Андрей-Туманенко сказал :
Я не против линзы... Но имеющаяся линза "заточена" под диоды с малой площадью излучающей поверхности. А здесь, только малая часть светового потока будет попадать в саму линзу, а большая часть - на внешнюю часть линзы, которая, как я понимаю, лишь частично пропускает свет...
@Андрей-Туманенко сказал :
Необходимость установки линзы - понятна. Но, как мы все понимаем, должна быть "заточена" под тот диод, на который она рассчитана...
@Схемотехник сказал :
Если заменить линзу на разработанную под данные COB матрицы , то получится новое изделие . Исходные данные были такие :
Исправный драйвер с током стабилизации 200 мА
Светодиоды распались на части от воды и пришли в негодность.
Замена светодиодов на CREE 3 W это минимум $1-1,5 за штуку
Основное требование к светильнику - чтобы он светил В наличии не нашлось ничего более подходящего как COB матрицы 3 Вт на 12 Вольт
@Схемотехник сказал :
Если заменить линзу на разработанную под данные COB матрицы , то получится новое изделие . Исходные данные были такие :
Исправный драйвер с током стабилизации 200 мА
Светодиоды распались на части от воды и пришли в негодность.
Замена светодиодов на CREE 3 W это минимум $1-1,5 за штуку
Основное требование к светильнику - чтобы он светил В наличии не нашлось ничего более подходящего как COB матрицы 3 Вт на 12 Вольт
@Андрей-Туманенко сказал :
да, да! Собирается из того что есть!
в этом и дело , что почти ничего нет . А как сделать из ничего что-то не совсем понятно
@Андрей-Туманенко сказал :

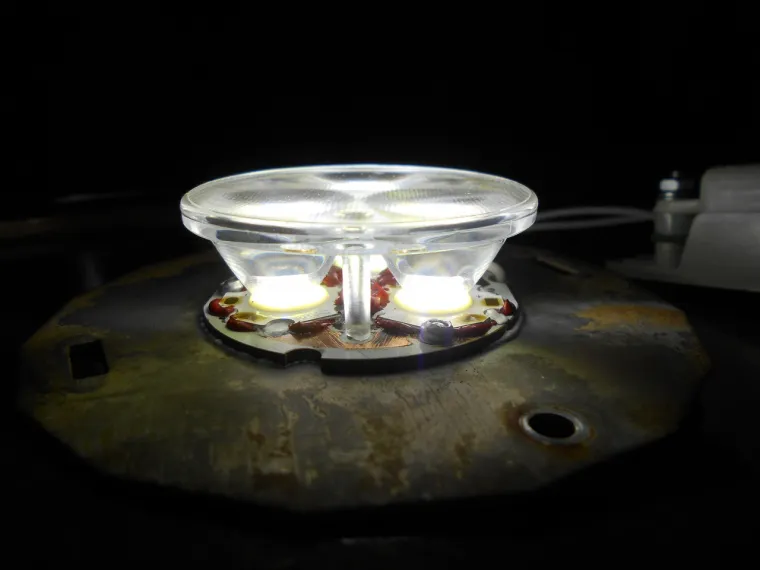

Сейчас линза опирается прямо на люминофор , а не будет ли вариантом получше, если чуть чуть поднять её над люминофором модулей.
@Slava сказал :
так и есть . Между люминофором COB матрицы и линзой есть зазор 0,1-0,2 мм

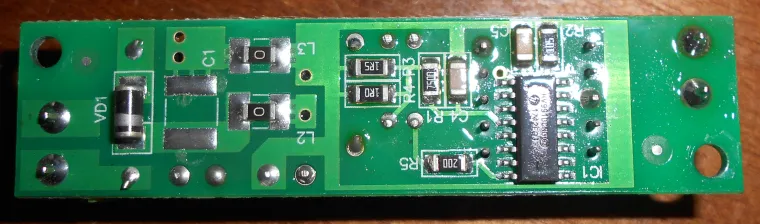

@Схемотехник в драйвере Элкомс нет электролитических конденсаторов на выходе . Могу выложить осциллограммы . Поставил 10 мк*160В картина значительно изменилась. Так как лучше с конденсатором или без него ?
@Андрей-Туманенко сказал :
А картина и так известна... Ток в нагрузке обладает значительными пульсациями...
@Андрей-Туманенко сказал :
"Схемотехнически" конденсатор должен быть установлен как на входе, так и на выходе драйвера, чтобы высокочастотная составляющая не попадала как в источник, так и в нагрузку... Его отсутствие - это экономия...
@Схемотехник сказал :
не успел сфотать осциллограммы светильник забрали , но обещали принести в случае отказа . Будет возможность над ошибками поработать . Конденсатор на выходе 10 мкф*160 В оставил, на входе есть с завода

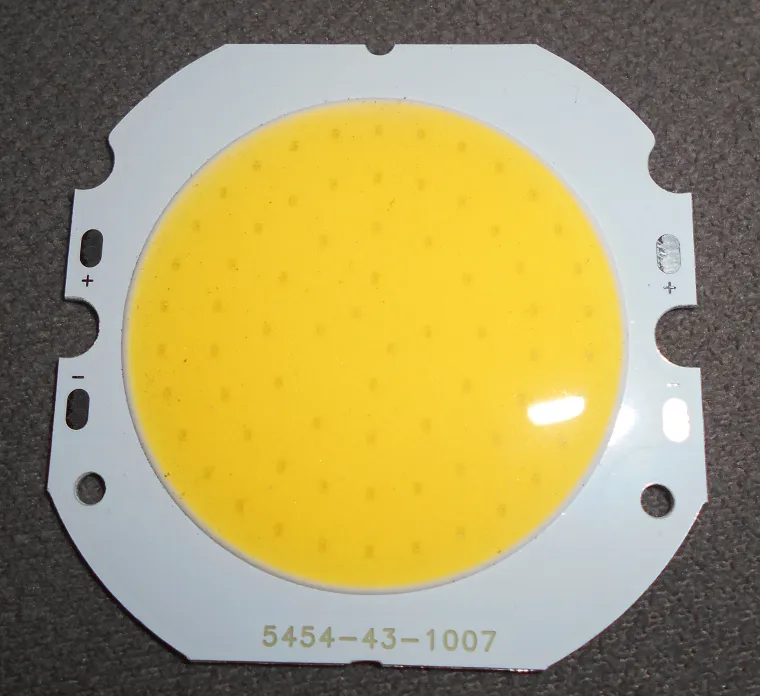

@Схемотехник А как Вам такой вариант ? Диаметр алюминиевой платы 60 мм
@Андрей-Туманенко сказал :
Впечатляет! А какие характеристики у этого изделия?
COB матрица 30-33 В, рабочий ток 300 мА
@Андрей-Туманенко сказал :
Уже решили как будет применять данное изделие?
@Схемотехник сказал :
Можно так же , как я описывал здесь выше. Меньше возни будет и можно матрицу прикрутить на три винта от харда . В случае необходимости перекрутил на новую и все
@Андрей-Туманенко сказал :
Понял. А как быть с линзой?
@Схемотехник сказал :
Не знаю, она как бы и не нужна . Тут же получится большое светящееся пятно и еще все это рассеивателем будет прикрыто .
@Андрей-Туманенко сказал :
Угу! Интересно каков будет результат!

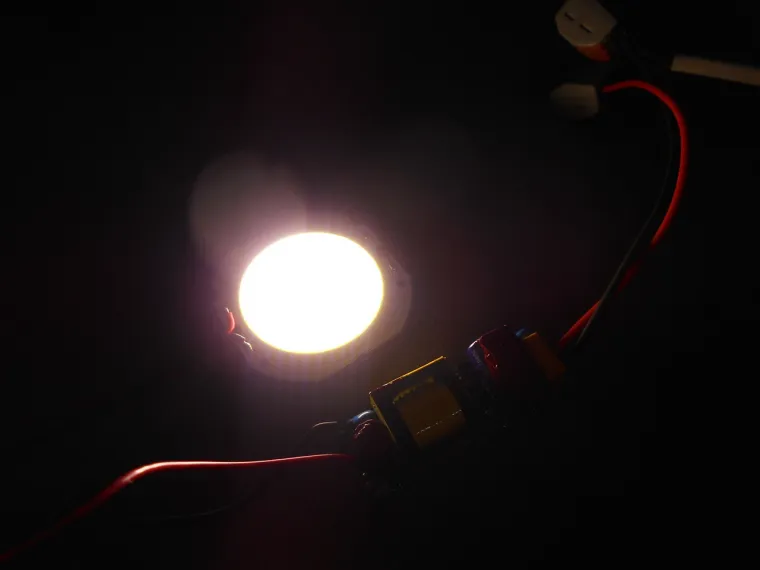

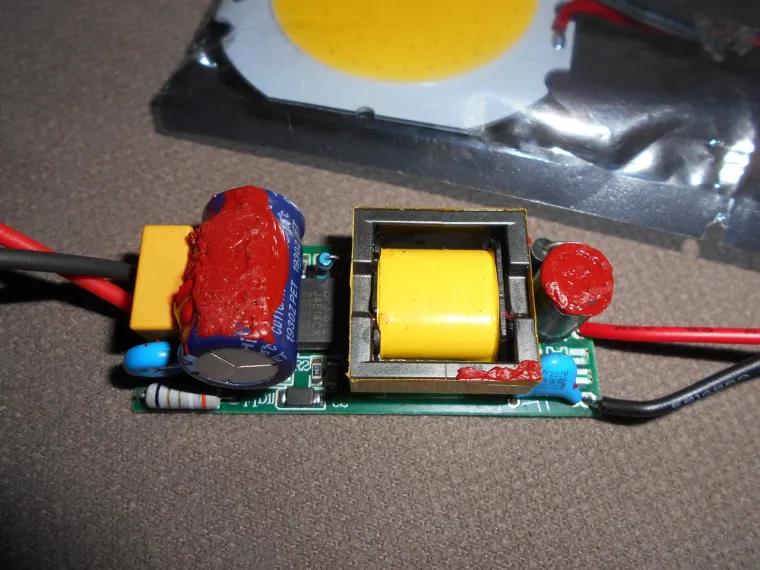

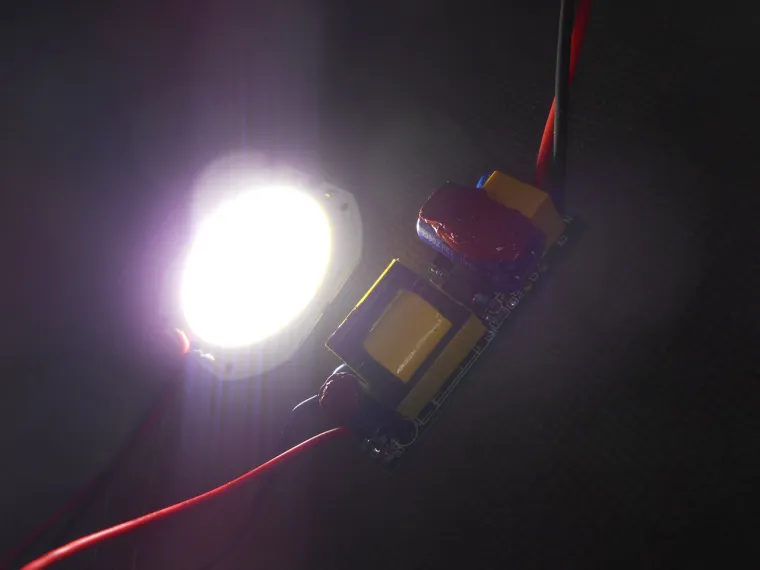

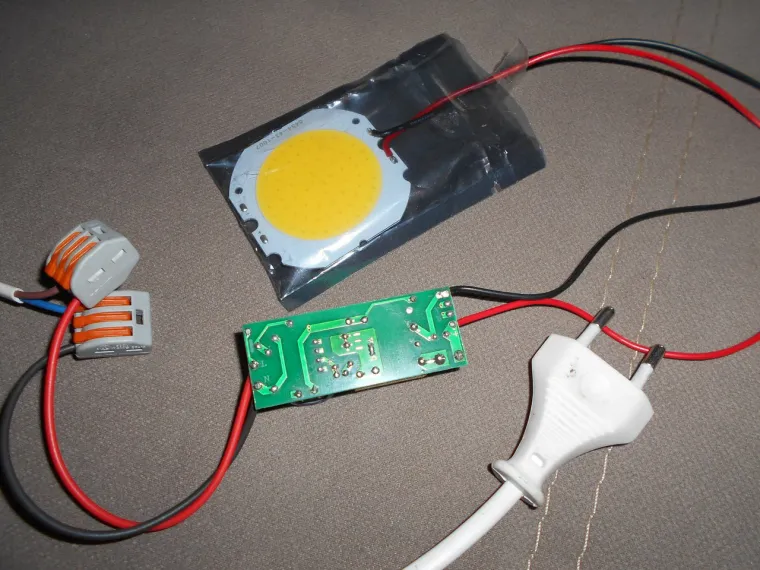

@Схемотехник подключил модуль к изолированному драйверу. Мощность 6,2 Вт . Драйвер удачный . От 60 Вольт постоянки работает , от 110 тоже, от 220 Вольт переменки тоже . Вещь !
@Андрей-Туманенко сказал :
Хорошо! Но как-то странно конечно... Я понимаю от 110В до 220В переменки... Но вот от 60В постоянки - это странно. Неясно как он "вывозит" по очень низкому напряжению, а также рассчитана ли первичная цепь на повышенные токи...
@Схемотехник сказал :

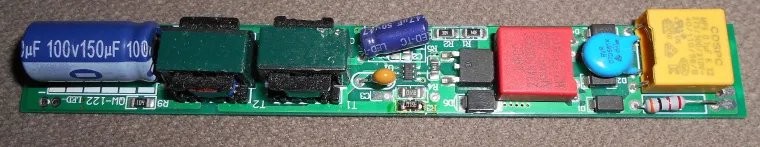

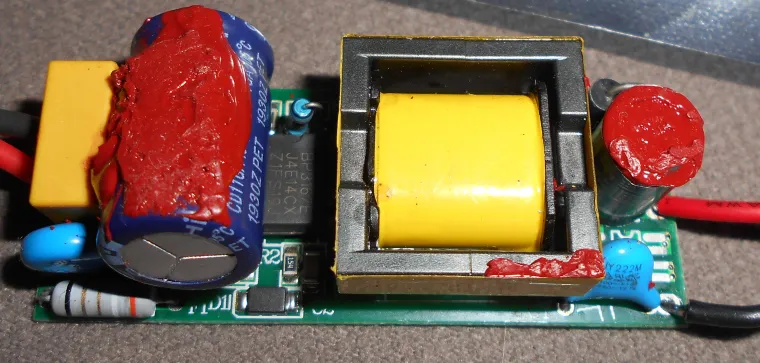

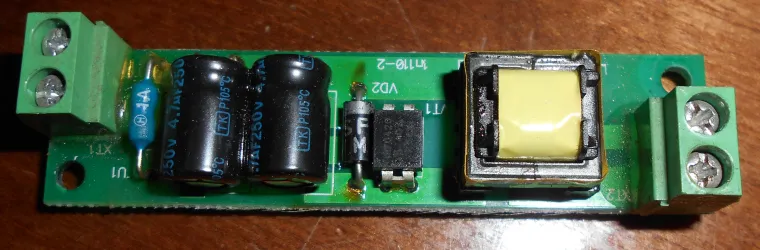

Могу его на 60 Вольт погонять минут так 90 . Это вот этот драйверок , обзор на него уже был ранее : https://domorost.ru/topic/2731/%D0%B7%D0%B0%D1%86%D0%B5%D0%BD%D0%B8%D1%82%D0%B5-%D0%BD%D0%B0%D0%B1%D0%BE%D1%80%D1%87%D0%B8%D0%BA/2
https://domorost.ru/topic/2786/%D1%82%D0%B5%D1%81%D1%82-%D0%B4%D1%80%D0%B0%D0%B9%D0%B2%D0%B5%D1%80%D0%B0/2
От него я подключил светодиоды на работе на освещении стола . Отработал он прилично и на вид как новый. Работал по 11 часов в сутки , с 8 .00 до 20.00
https://domorost.ru/topic/4192/iek-%D0%B2-%D0%BC%D1%83%D1%81%D0%BE%D1%80%D0%BA%D1%83-%D0%B8%D0%BB%D0%B8-%D1%80%D0%B0%D0%B7%D0%B1%D0%B8%D1%80%D0%B0%D1%82%D1%8C/29
Теперь светодиоды от такого драйвера подключены. С высоким коэффициентом мощности 0,9
А снятый драйвер будет для коб модуля .
