Пожарный извещатель ИП212/101-33-A3R

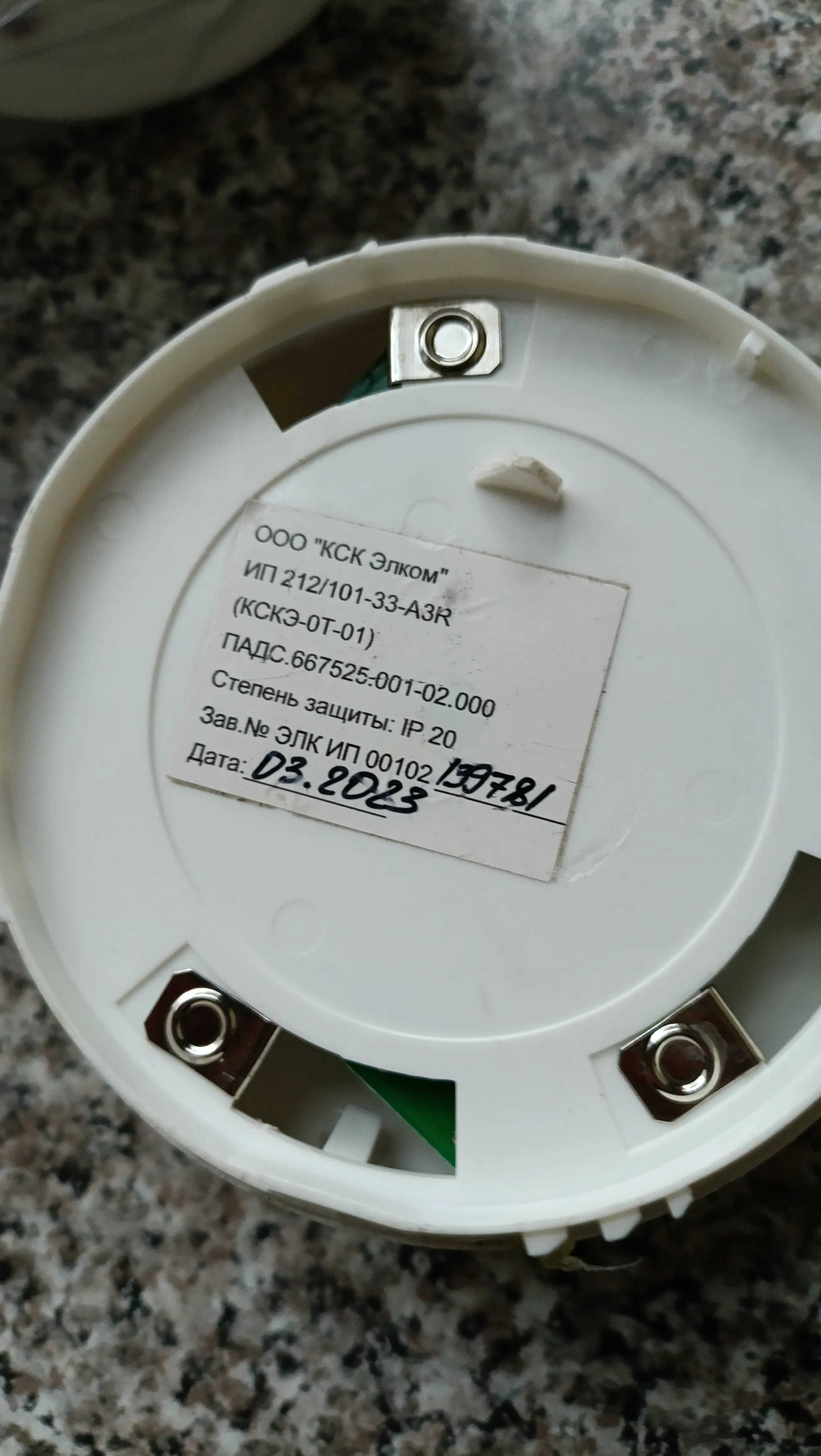

Всем здравствуйте . Предлагаю заглянуть в адресный пожарный извещатель от российского производителя ООО "КСК Элком".
Изучим недостатки извещателя по стрелке .

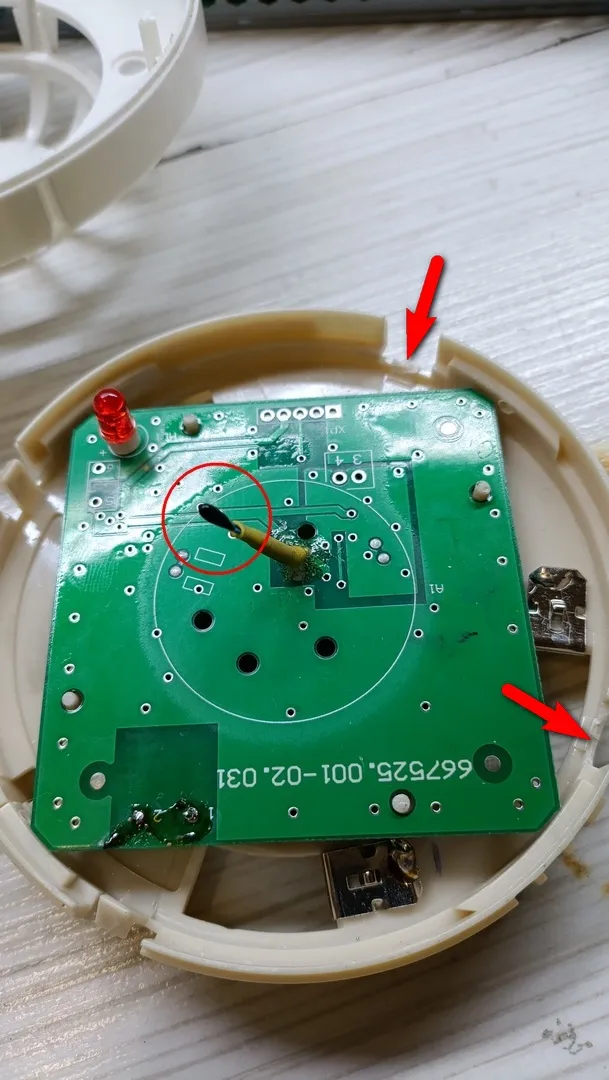

По традиции вскрываем . В извещателе отсутствует дымовая камера . Термодатчик на месте и это означает , что извещатель тепловой . Ранее кем-то вскрывался , т.к. сломаны две защелки по стрелке .
С обратной стороны печатной платы мы видим , что кем-то демонтирован прецизионный операционный усилитель .
Для теплового извещателя он действительно не нужен .

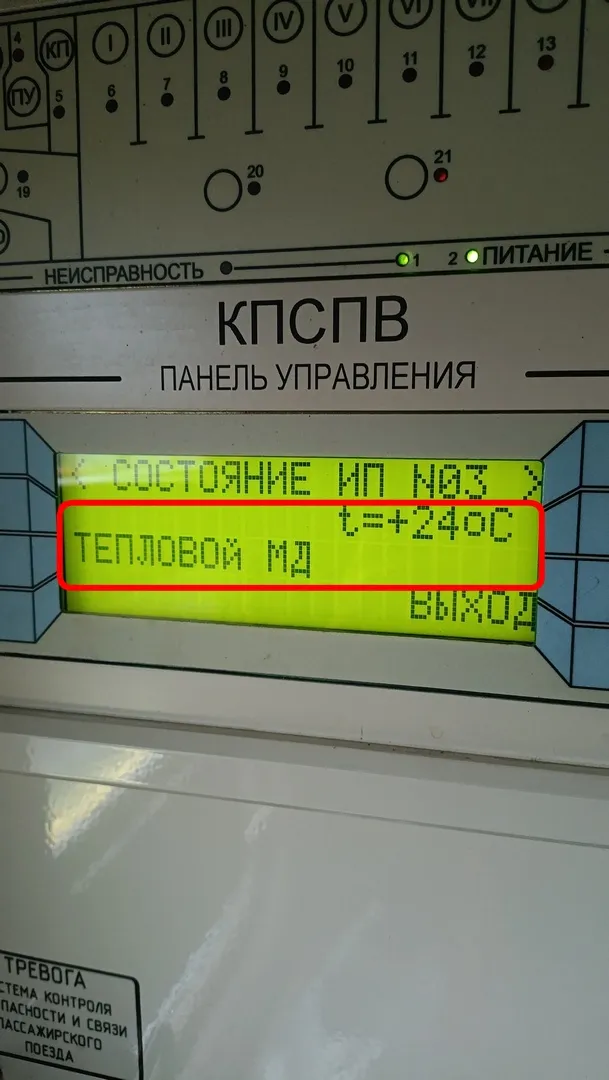

Пожарным пультом извещатель определяется так же как тепловой. Температура отображается тоже корректно .

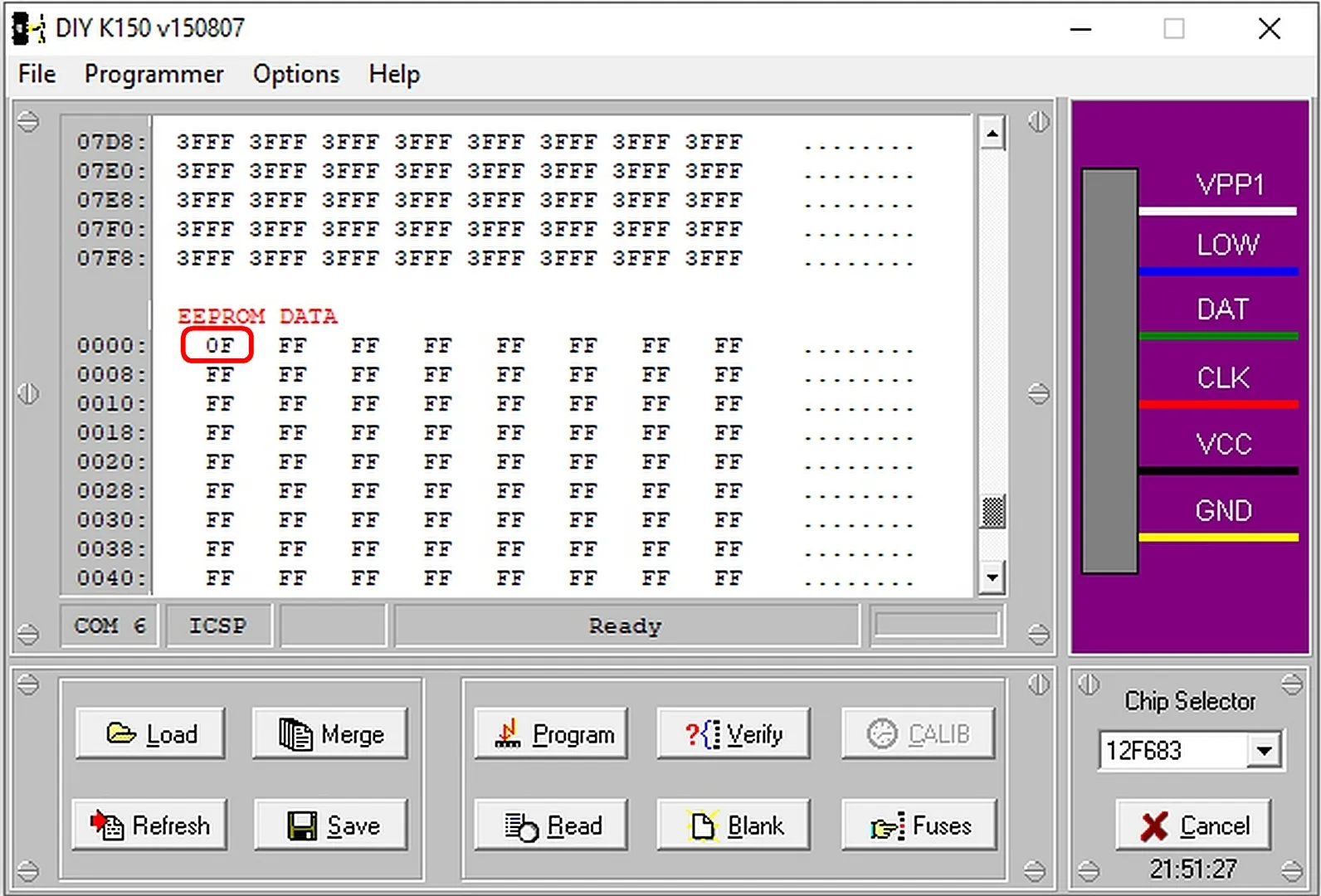

Посмотрим данные EEPROM микроконтроллера .В ячейке с адресом 0000 значение 0F , т.е. в системе этот пожарный извещатель будет номер 15 . Других данных (калибровки датчиков извещателя) в EEPROM мы не видим.

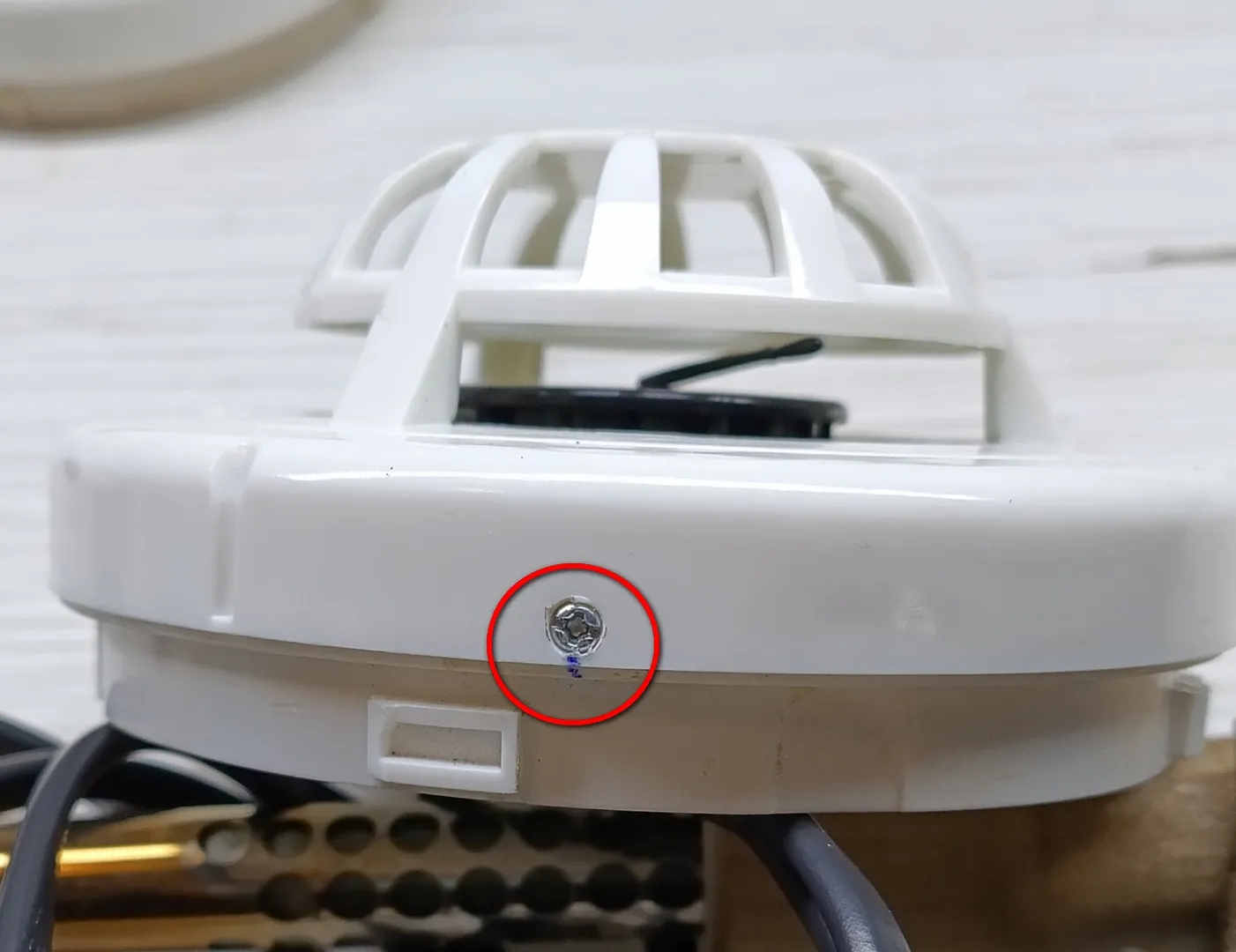

Для обратной сборки просверлил два отверстия под винты М2,5. Теперь защелки не нужны , а крышка фиксируется на винтах .
В общем из слабых мест - это легко отламывающиеся защелки . Дымовую камеру удалили при ремонте не просто так. Есть с этим тоже проблемы . Прошивку получается тоже заменили , т.к. есть три версии прошивки в зависимости от типа таких извещателей. Существует дымовой, тепловой и комбинированный. Это три разные прошивки . По мне такое себе изделие , но в общем свою функцию выполняет и это тоже хорошо .
