Продолжаем разбирать светодиодные лампочки - сегодня разберем Jazzway 7W

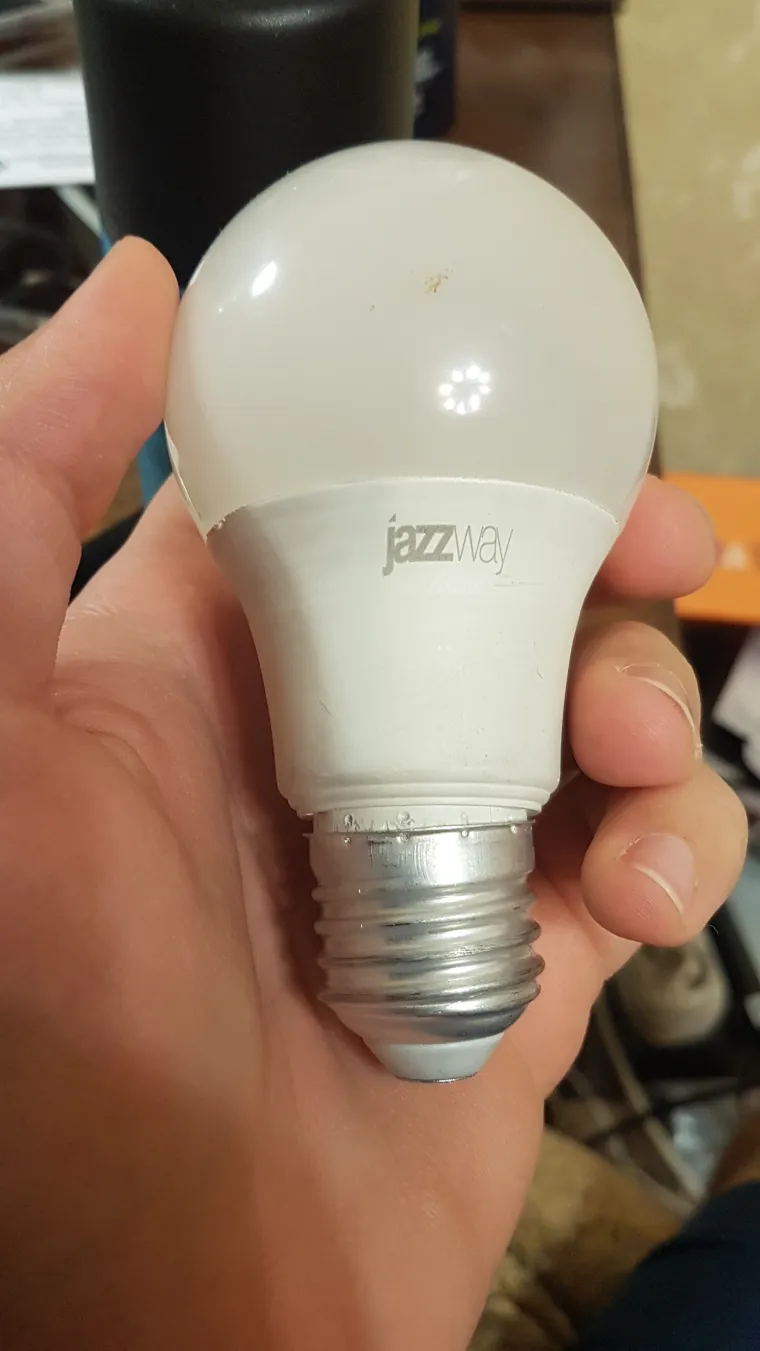

Всем снова привет, сегодня ознакомимся с дешевыми светодиодными лампочками Jazzway, снова попросили меня поменять лампочки в люстре, сгорели все 6 лампочек. две были лампами накаливания, а вот четыре были одинаковые Jazzway. Вот так они выглядят внешне:

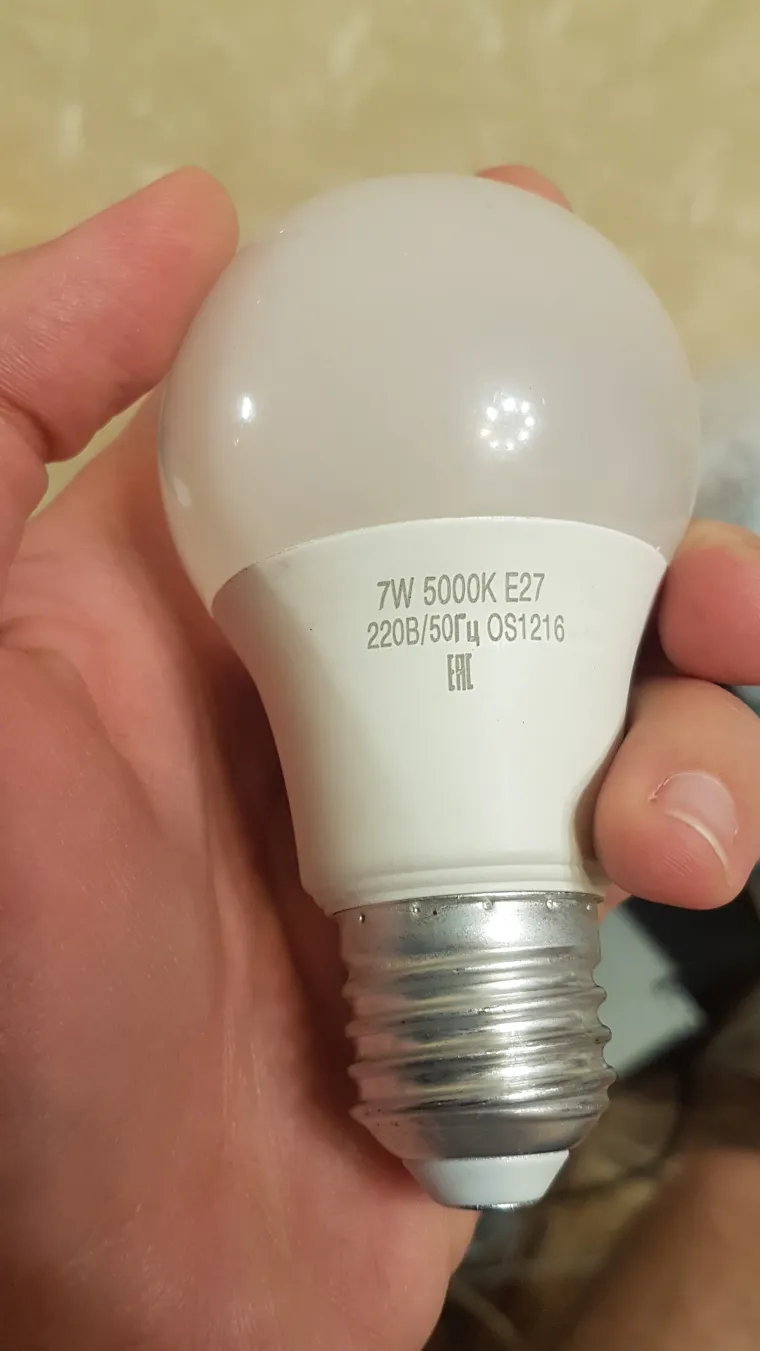

Модель:
Цветовая температура 5000К, любопытно.
Лампочки ведут себя следующим образом: первая тлеет, вторая вообще не горит, третья горит до тех пор пока её не выключишь и не включишь снова, потом она снова не горит ну и четвертая мигает то ярко то слабо. Давайте ознакомимся с первой лампочкой, разберем её. Я заметил, лампочки очень легкие и их цоколя сделаны из ультра дешевого алюминия, ужасно некачественные лампочки!!! Цоколь, оказалось очень легко снимается и чуть чуть приложив усилие к нему, затянув его в патрон вышло вот это:

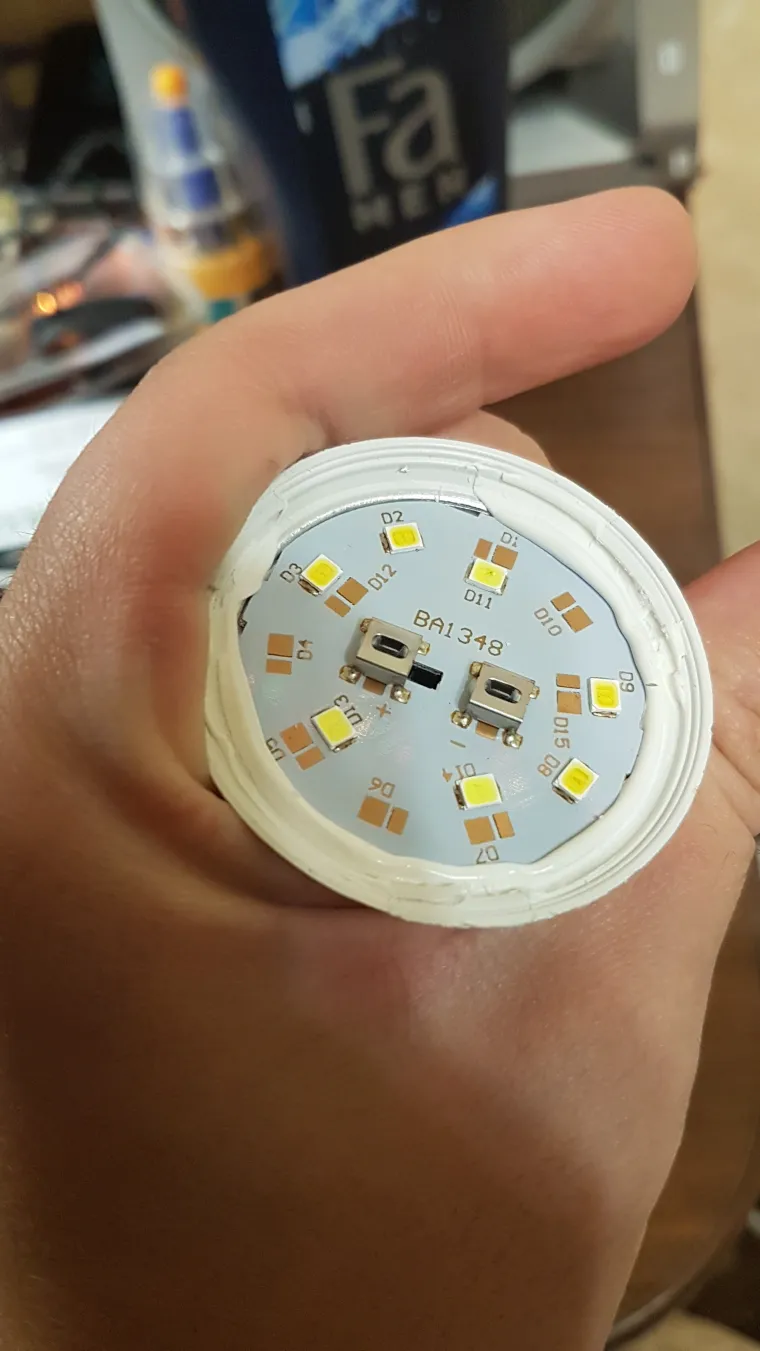

Качество лампочек отстой, понятно. Откроем пластиковый рассеиватель:
Впервые вижу, чтобы светодиоды стояли в каком попало порядке с разной цветовой температурой! одни более теплые другие более холодные. Это видно по цвету люминофора. Что это? заводской брак или специально так сделано для достижения 5000 Кельвинов, заявленных на лампе? Драйвер у лампы съемный, и как оказалось, легко вынимается, цоколь, который я сорвал помог нам в этом.

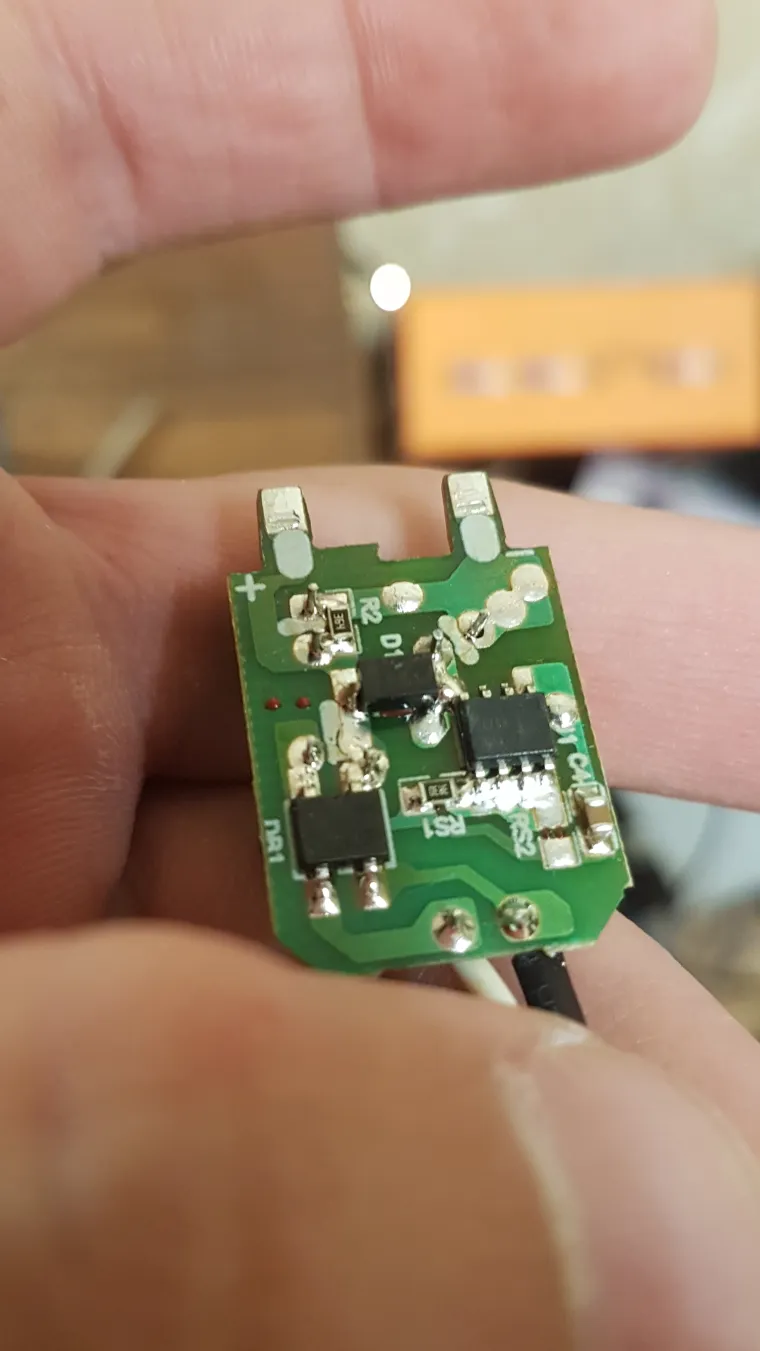

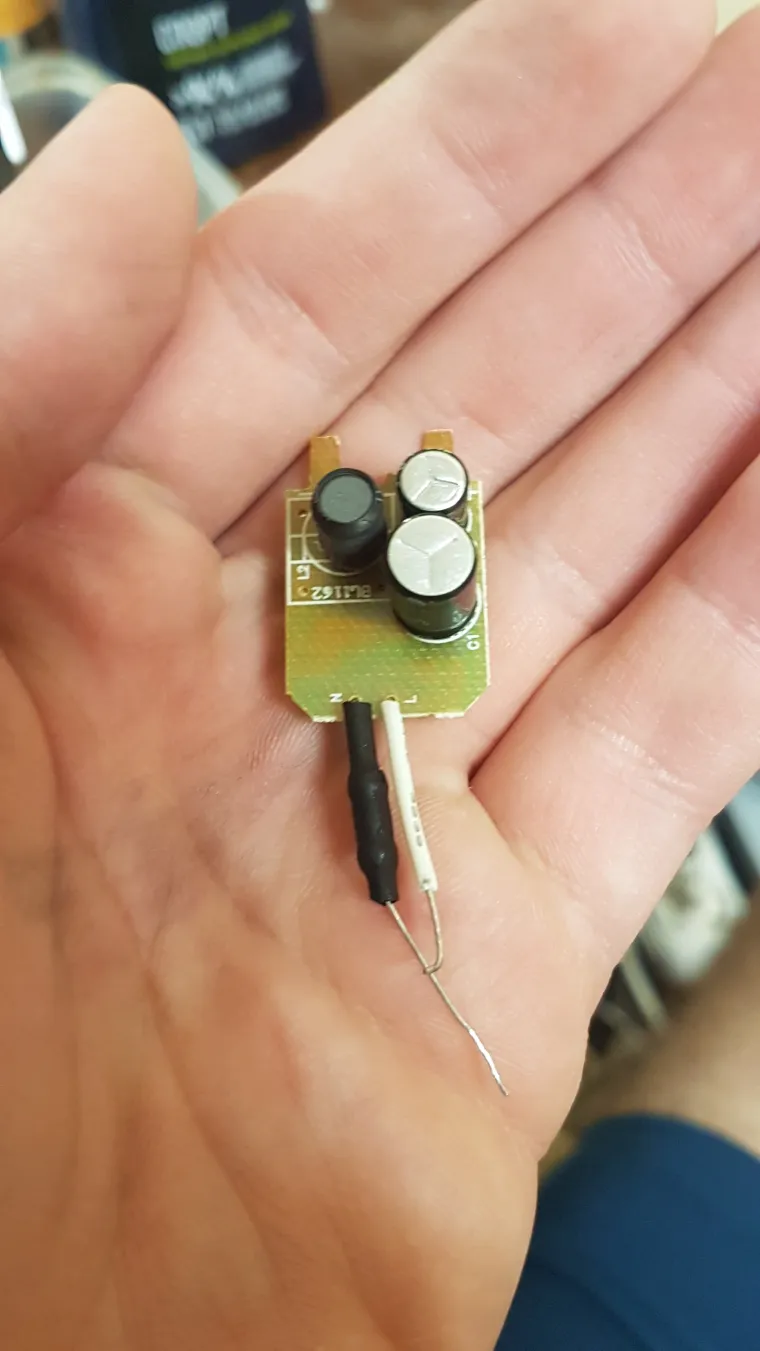

Светодиодную плату было снять легко, поддел отверткой и готово, добрался до драйвера, вот он, малыш. Понятно, а давайте откроем вторую лампу, там же такая же диодная плата, а вдруг там светодиоды целы!

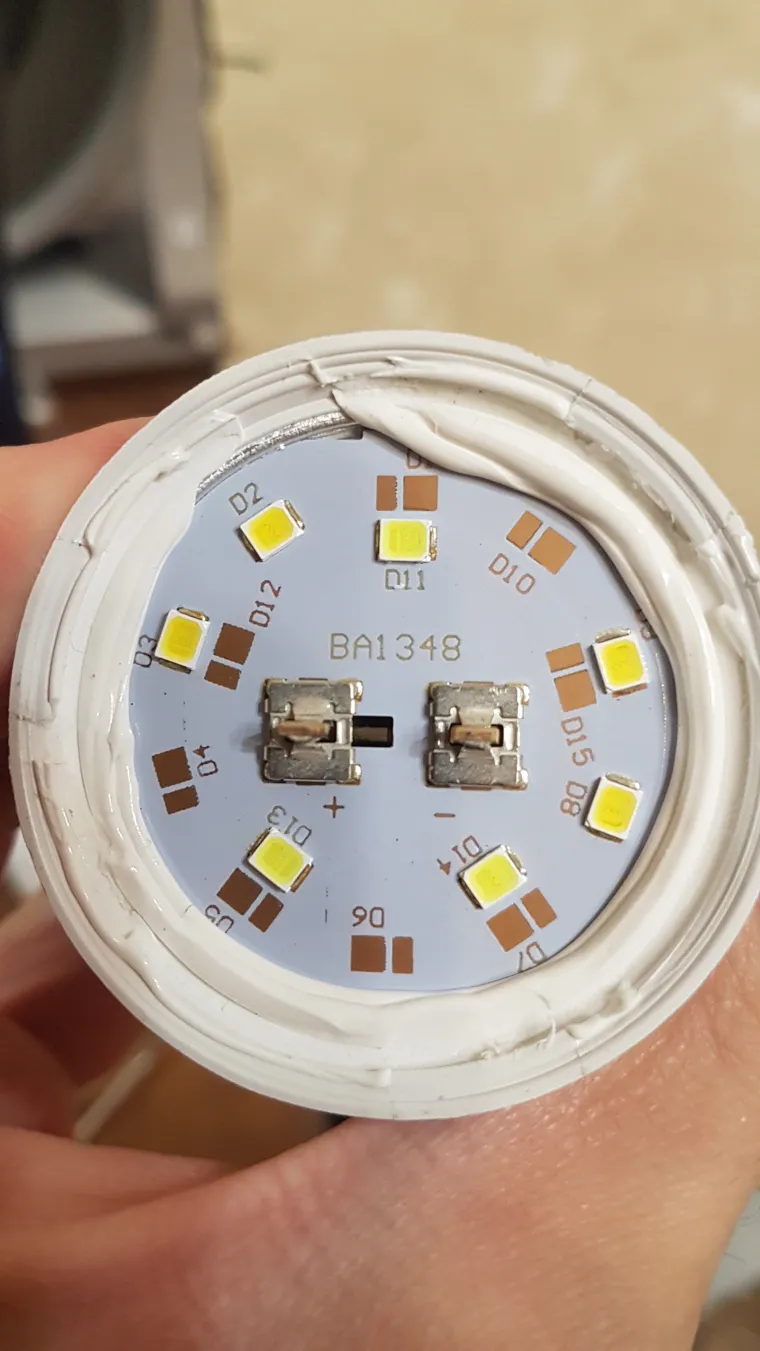

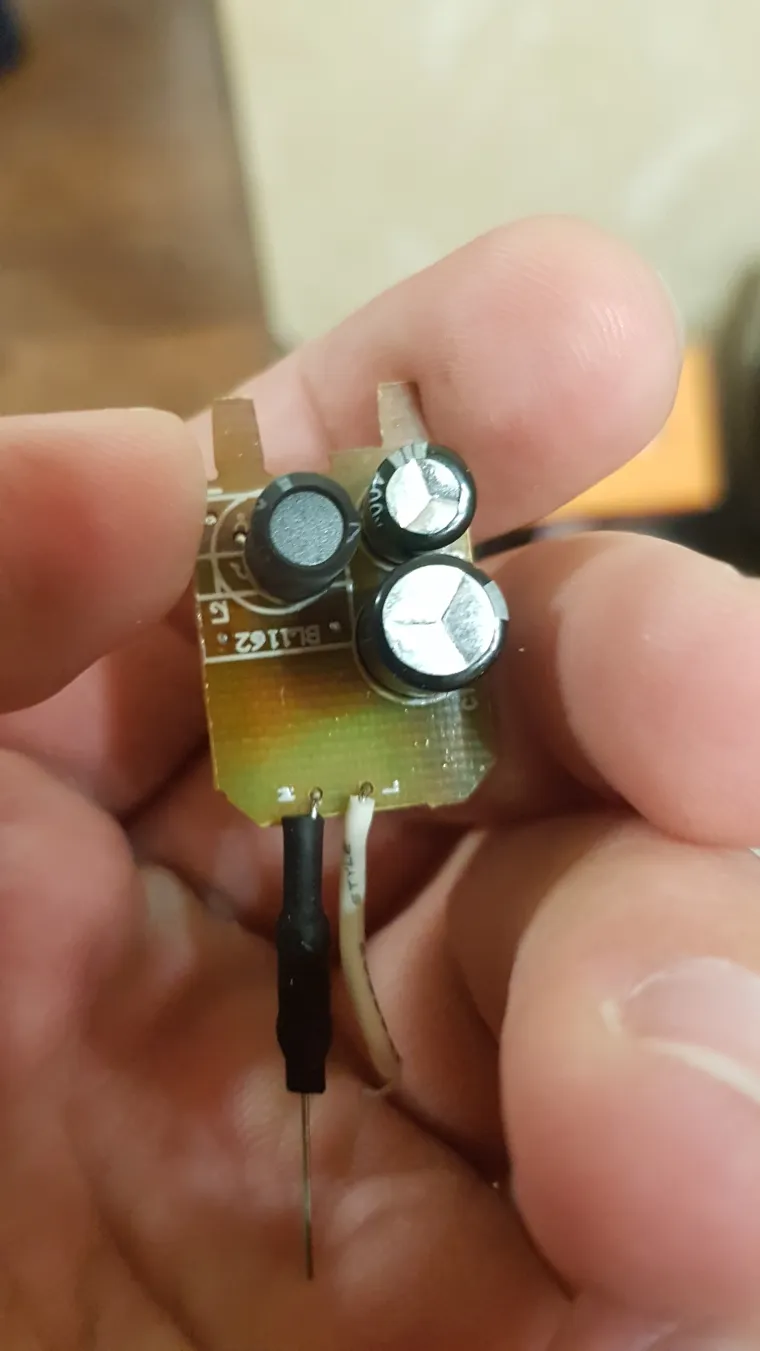

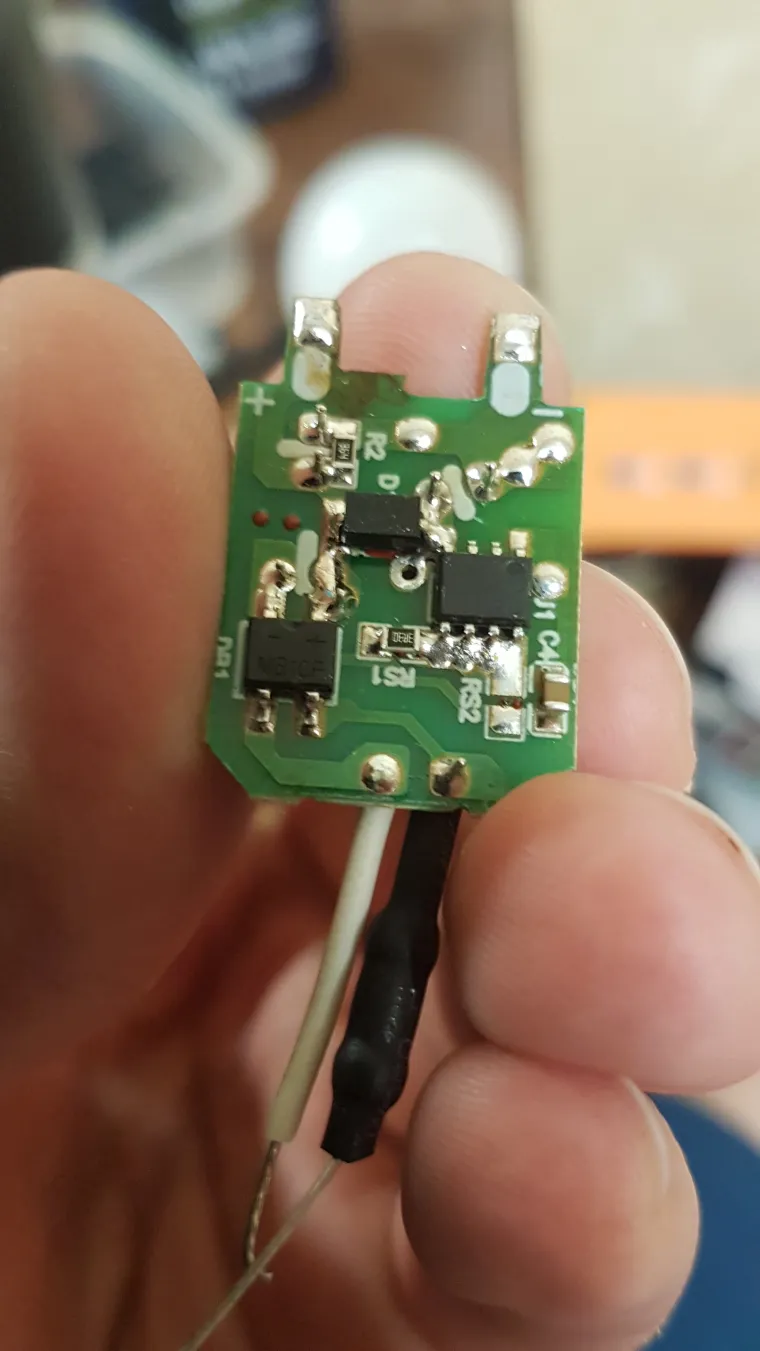

О как, офигеть! И снова разной цветовой температуры светодиоды, зато они с виду все целы, вынем второй драйвер и попробуем понять, а что же сломано? Поставим диодную плату на место той, которая сгорела..... ну и рассмотрим неисправный по моим предположениям драйвер:
В ходе проверки выяснилось, что все элементы на драйвере исправны, неисправна возможно микросхема драйвера. И да, после установки в настольную лампу диодная плата со второй лампы заработала с драйвером с первой. Только у меня почему то не нашлись фото дальнейших проверок и ремонта двух ламп, скажу лишь, что починить вышло только 2 лампы из 4-х. Там такая же история, в одной драйвер, во второй светодиоды... Печально, что фото не сохранились, но ладно. Вот такое вот было изучение дешевой лампочки, ну а Вы что думаете, коллеги, схемотехника данной лампы вроде дешевая и простая, но зато лампу можно починить, когда есть 10 таких сгоревших лампочек:))) Но я чуть ле не в первый раз вижу, когда в лампе дохнет первым делом драйвер, а не светодиоды. Такое мне демонстрировала только Philips 6.5W в одном из прошлых обзоров. В общем, такие вот дела:)
@ALEXLED сказал :
Доброй ночи!
То есть повторно не включается после прогрева?
Может это очень тонкая жестянка? Цоколь можно залудить паяльником? (припой с канифолью)
Интересное решение. Видимо, что да, скорее для достижения нужной цветовой температуры.
Драйвер на стеклотекстолите выполнен!
А можно ознакомиться с маркировкой микросхемы?
Ну лампочка интересная... Не сказал бы, что все так плохо... Даже любопытно... Производитель, даже на выходе драйвера электролит поставил. Далеко не все топовые фирмы его ставят...
Это редкость, конечно.. Драйвер оказался слабым звеном, хоть он и является элементом защиты...
Спасибо! Ждем новых обзоров! А название микросхемки не скажите?
