Промышленная лампочка IEK, вопрос экспертам - стоит ли брать?
На просторах интернетов нашел обзор светодиодной лампы.
Если честно, по инерции я уже считаю IEK не самой лучшей компанией. Тем не менее в рейтинге ламп, iek будто бы и норм.
Что же, будем просвещать. Опять же, обзор не мой, но кажется тут и так все понятно.
Если Е14 и Е27 знакомы всем, то Е40 в домашнем хозяйстве встречается редко — это цоколь для самых больших, мощных и тяжёлых лампищ.
Итак, подопытный экземпляр — LED-HP от IEK.
Длина 280 мм, диаметр 137 мм, мощность 50 ватт (эквивалент 200), холодный белый свет и заявленные Ra80.

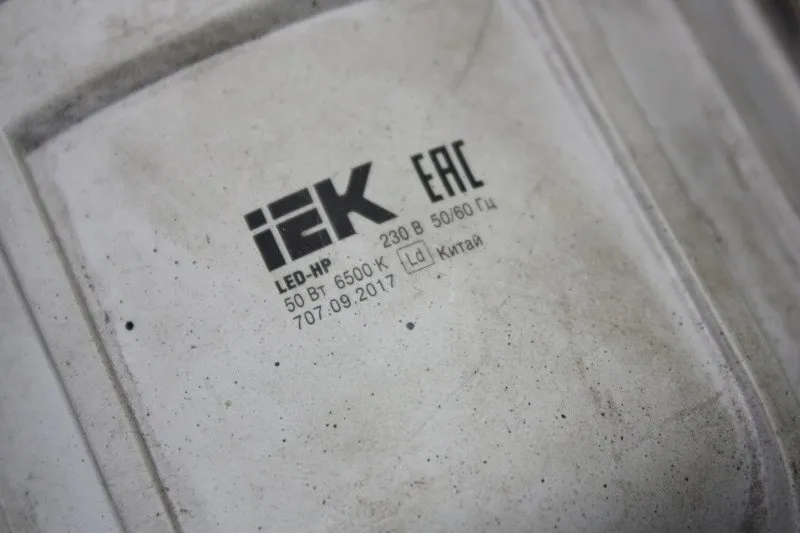

Маркировка крупным планом:
Отдираем колпак рассеивателя.

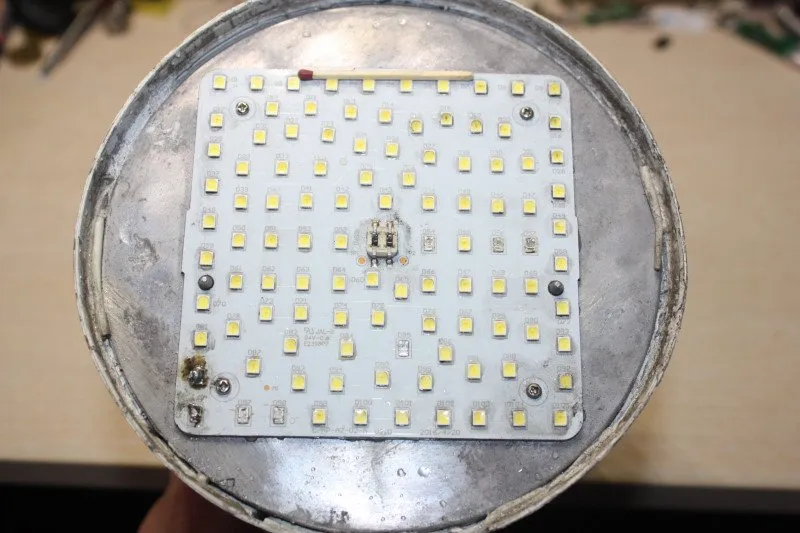

Под ним на теплоотводе закреплена четырьмя саморезами печатная плата на алюминиевом основании размерами 90х90 мм, на которой распаяны 105 светодиодов типоразмера 2835, соединенных по схеме 5P21S.

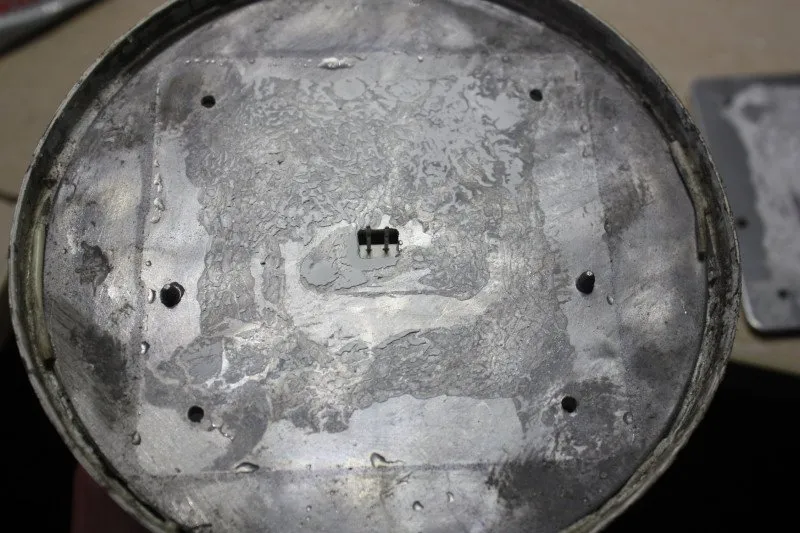

Под плату нанесена термопаста, но не очень аккуратно:

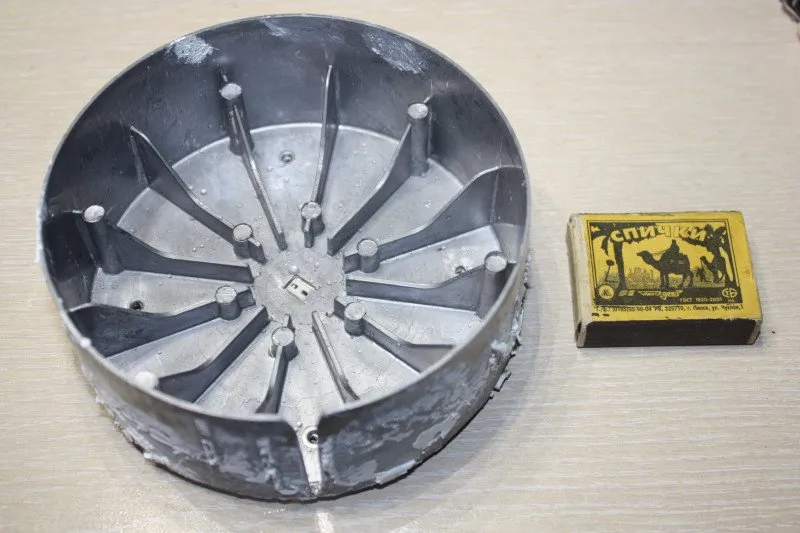

С обратной стороны теплоотвод диаметром 130 и высотой 50 мм даже имеет некоторое оребрение:
Впрочем, особого толка от этого нет, потому что корпус лампы не имеет отверстий для прохода воздуха.

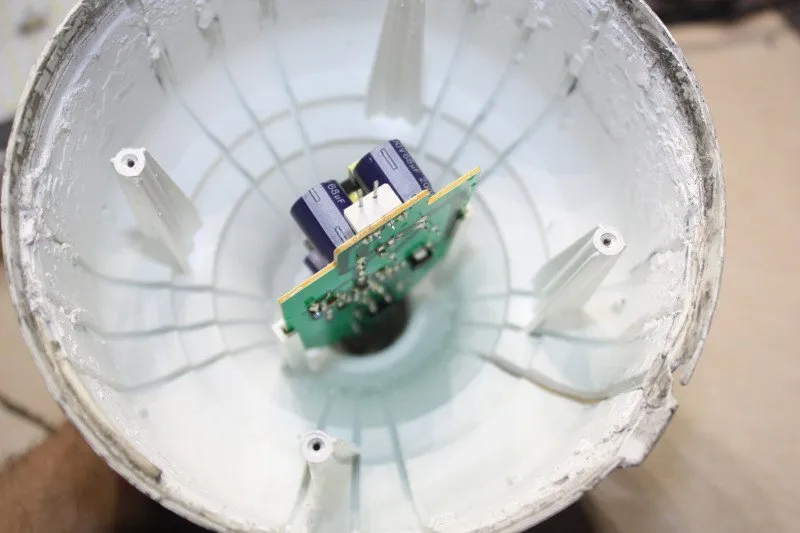

Драйвер светодиодов даже как-то в корпусе лампы теряется:

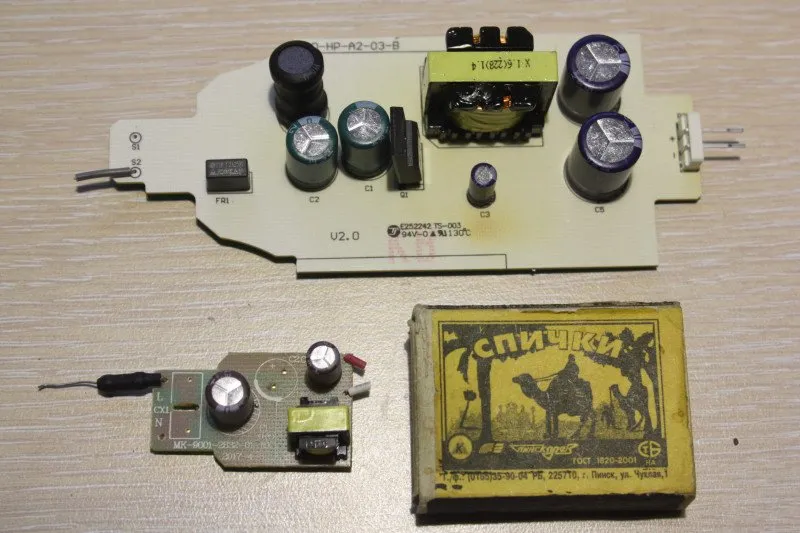

А между тем по сравнению с драйвером обычной LED лампы он выглядит так:

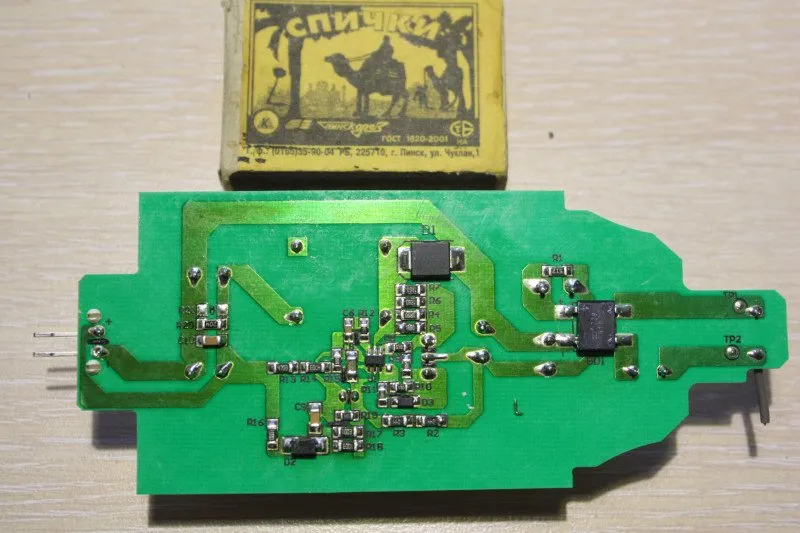

Со стороны печатных проводников:
Отличительной особенностью его является внешний силовой ключ, управляемый микросхемой ZT7JC в корпусе SOT23-6.

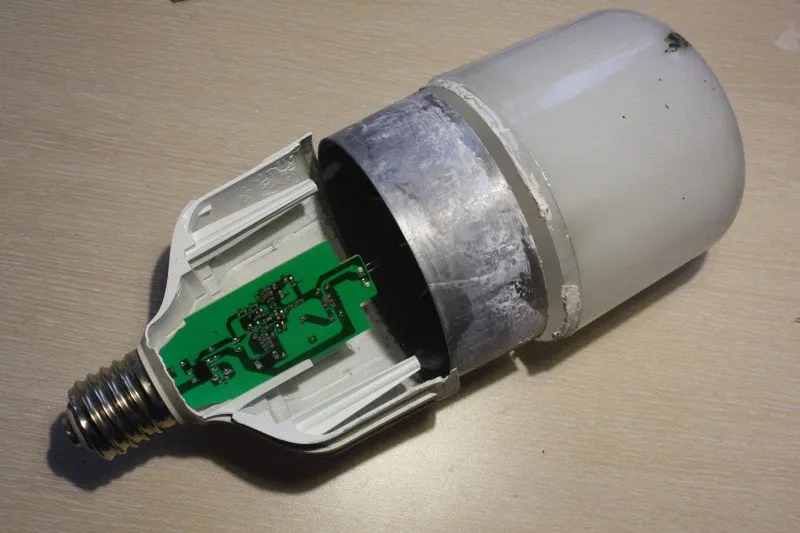

Типа взрыв-схема:
Как итог, я предпологаю тут безумную температуру внутри корпуса, теплоотвод мог бы быть неплохим, если бы весь состоял из металла, без пластикового кожуха.
Довольно простенькая схематехника.
Не могу согласиться с предположением о плохом теплоотводе, кажется что оно особенно не подкреплено ничем.
Не плохо было б ссылку на оригинальный обзор оставлять.
Глядя на эту лампу полагаю дело было так:
Сначала светодиоды выгорели в месте где нет термопасты (косяк сборки).
Их запаяли просто перемычкой (в левом нижнем углу).
Лампа продолжила сыпаться, термопаста то осталась в таком же состоянии либо стала еще хуже из-за шевелений.
Отверстия для прохода воздуха загрязнят либо плату с диодами либо с драйвером, а если воздух влажный то еще может каратнуть драйвер (да да лаком её покроют также как нанесли термопасту, а также в дешевой лампе с лаком могут и не заморачиваться).
Конструкция выглядит не плохой, мощность тоже не завышена (По "современным меркам", особенно если сравнивать с лампами 200вт примерно в таком же корпусе). Интересно сколько бы прослужила данная лампа с нормальным качеством сборки.
Судя по маркировке лампа 2017 года выпуска . Если не провалялась все это время , то прилично так отработала .
День добрый!
У меня мнение отличается от мнения автора, скажу честно. Металла достаточно и тепло отводит прилично, даже думать не стоит. Главное - передать тепло от платы в сам радиатор, а как уж он там будет передавать его пластиковому кожуху и потом в среду - дело десятое. К слову, теплопроводность пластика выше, чем у воздуха, так шо, то что доступа воздуха нет - это даже неплохо. Герметичность изделия, как никак (а там ещё и драйвер внутри сидит).
Оставлять голый металл некорректно по ряду причин: 1 - это ТБ, конечно. 2е - это просто не очень красиво. Да и народ не поймёт, когда по ощущениям гранату в руки взял, а не привычную лампочку))
Судя по фотке платы, она отработала прилично по времени. Тут, как никогда, справедлива фраза "раньше было лучше". Сейчас нигде не найдёте такую High Power лампу. Везде будет галимотья.
Может ли кто то понятно рассказать о той системе обозначений, которая используется в тексте?
Что за схема 5P21S ?
