Работодатель "подрезал" зарплату
и теперь самое время ремонтировать лампочки . До средней зарплаты по Казахстану в 285 000 тенге (это $636 за месяц ) мне как до Луны пешком .

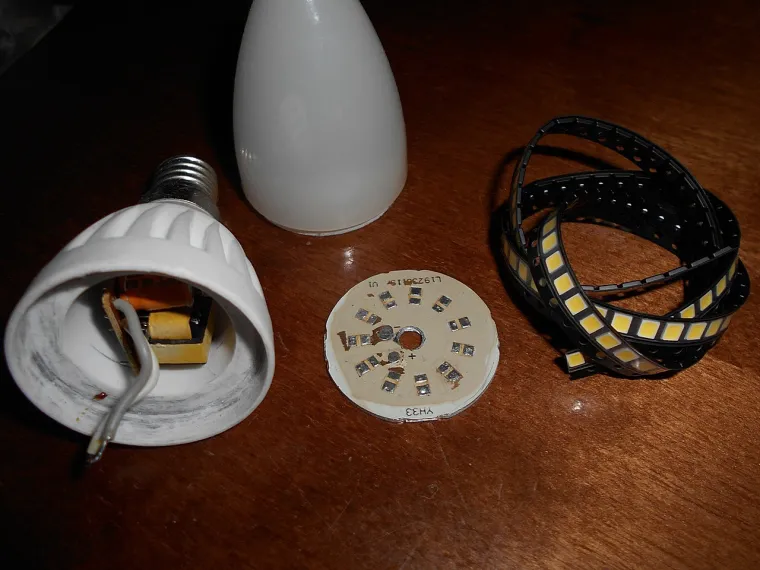

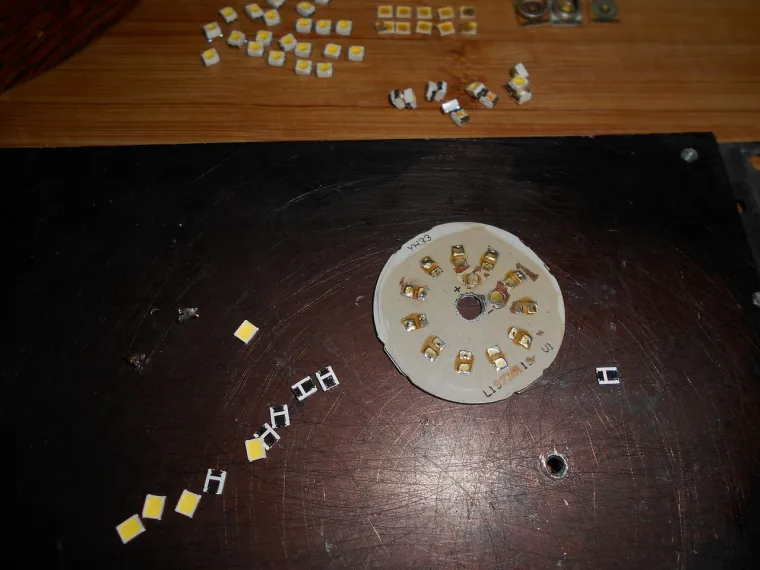

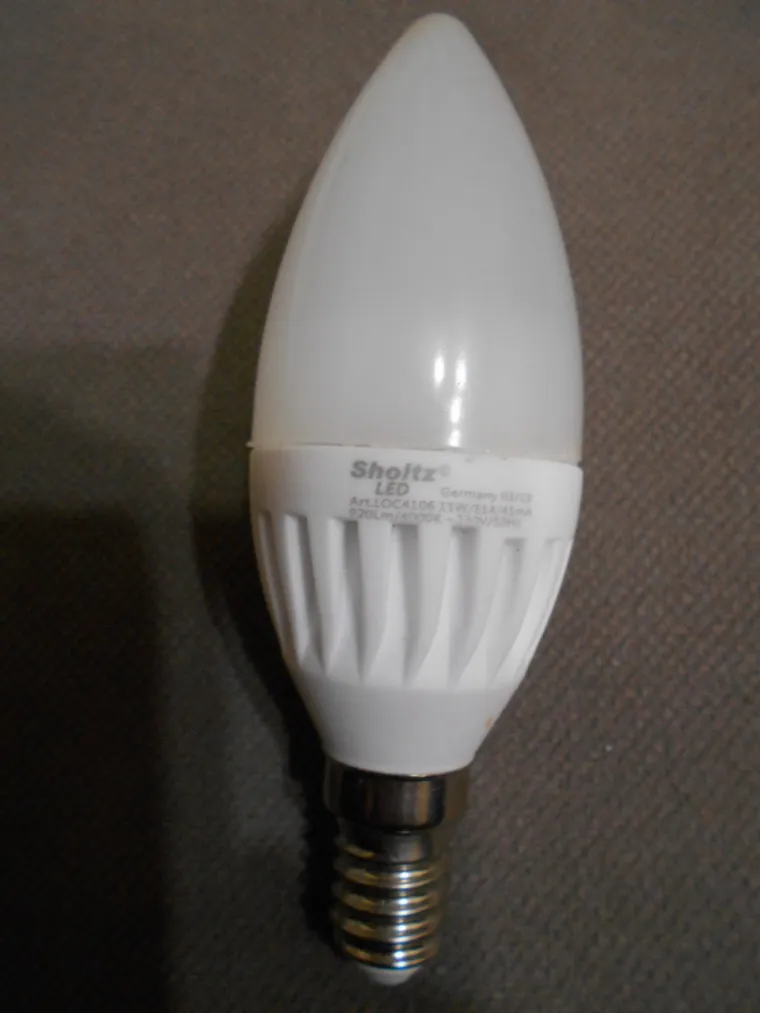

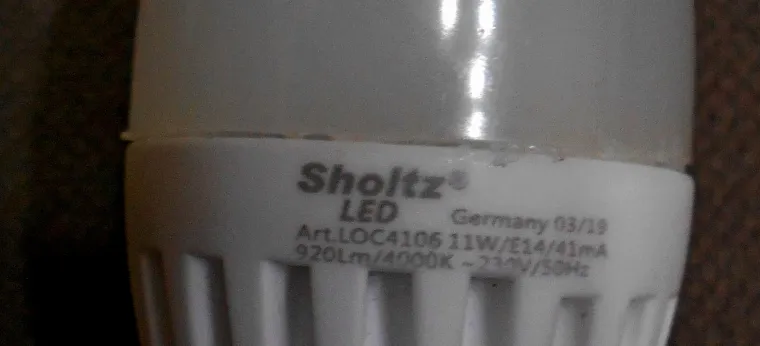

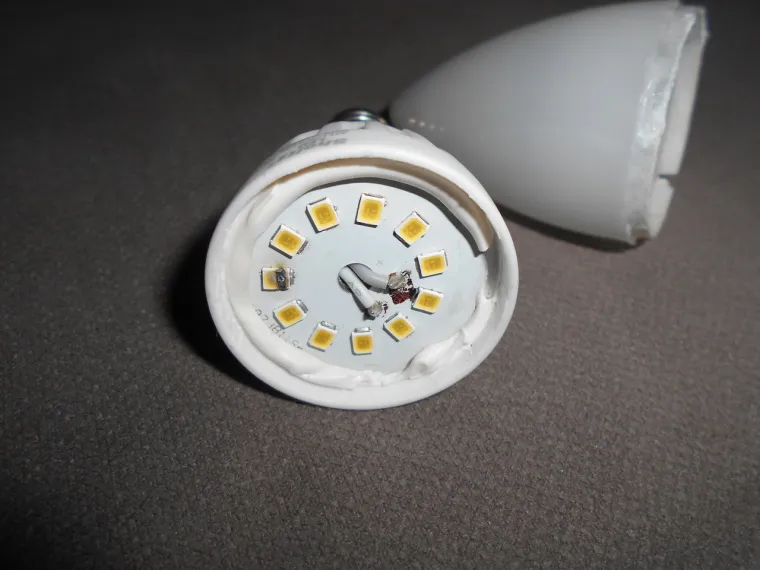

Техпроцесс по замене светодиодов можно найти на просторах youtube . Вот та самая диодная плата лампы SHOLTZ

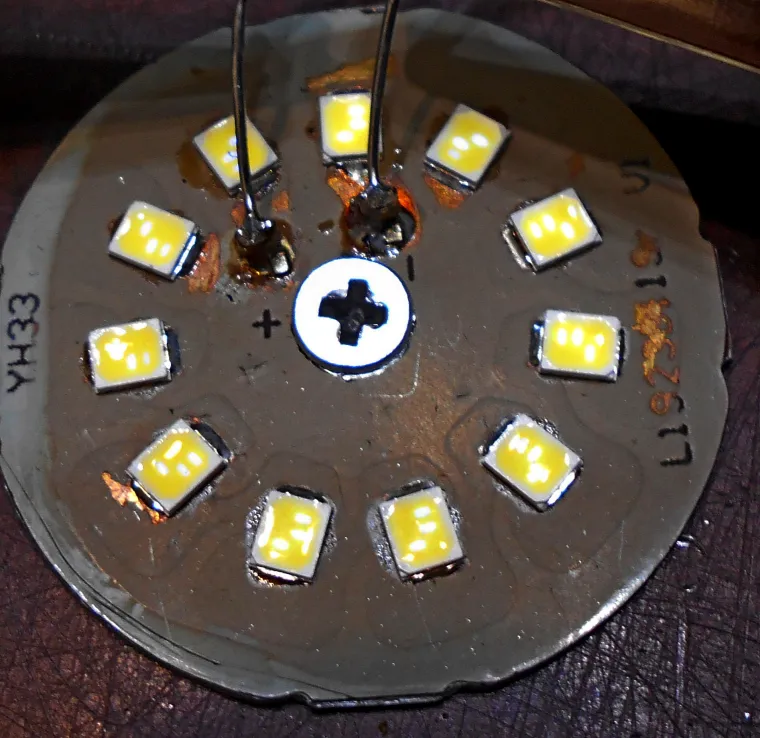

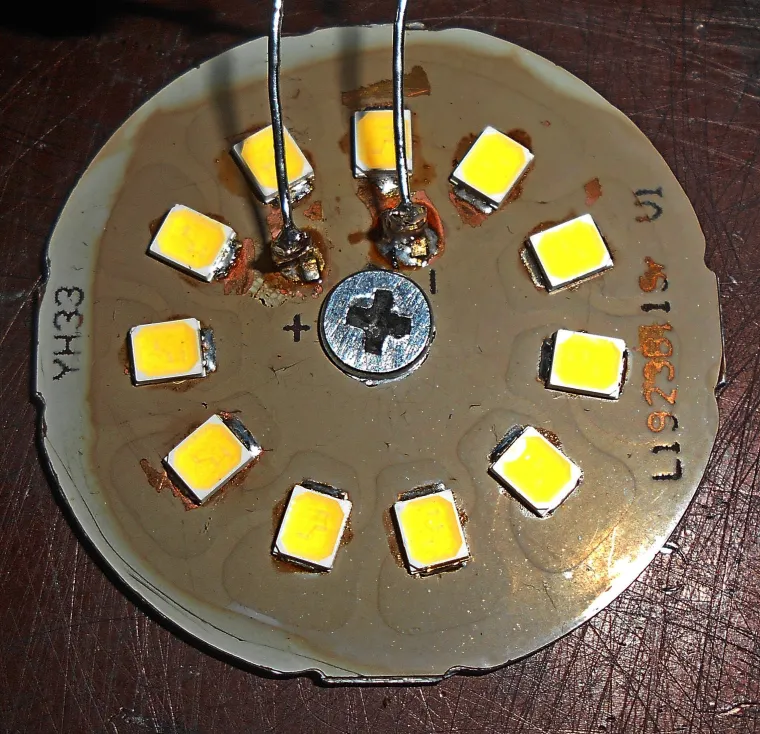

А вот уже новые светодиоды на своих местах.

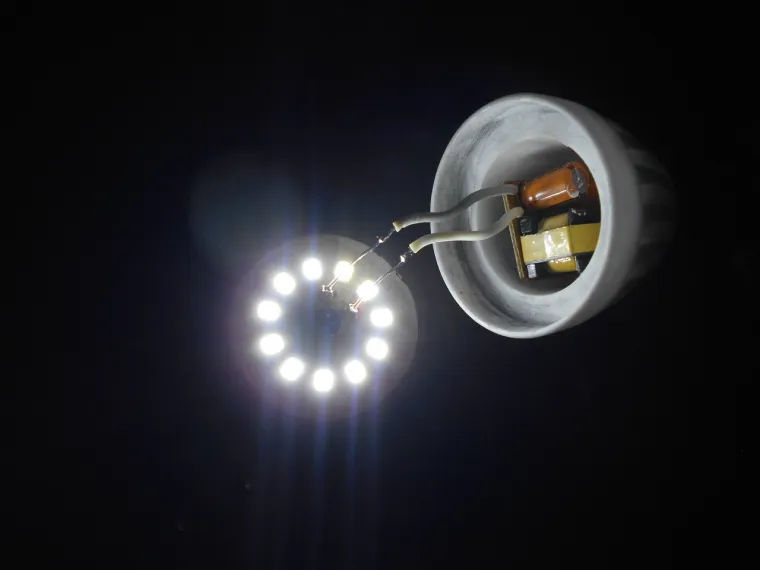

Теперь можно поизмерять чего вышло

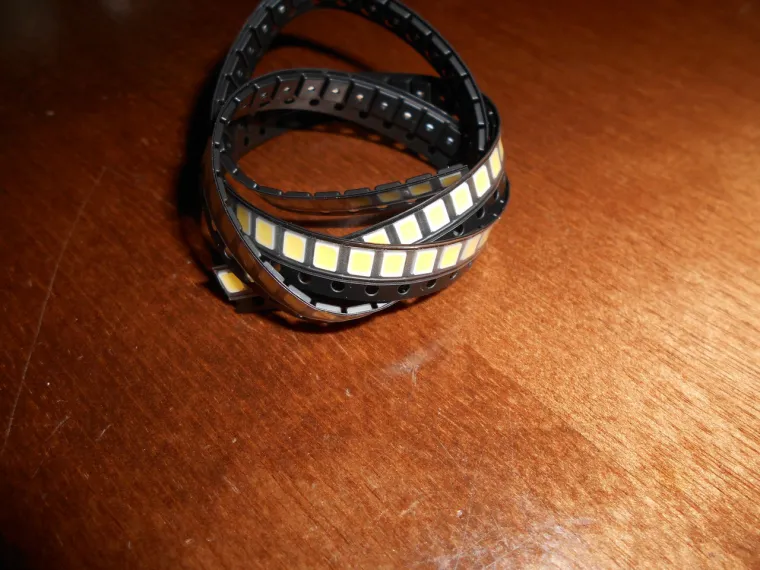

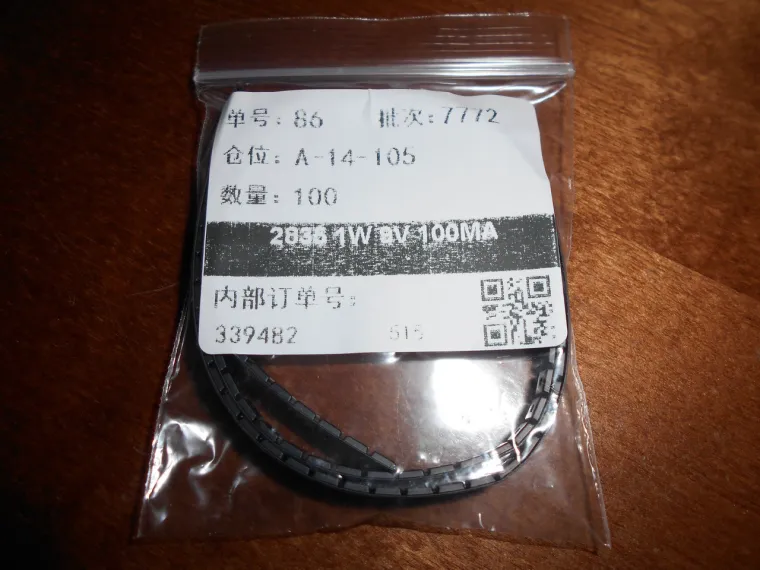

Исходные данные: светодиоды 2835 1 W 9 Вольт 100 мА. Как тут получилось 1 Вт не совсем понятно. Падение напряжения на 11 светодиодах 98,5 В , ток в цепи светодиодов 81,1 мА . Общая мощность 7,98 Вт (0,73 Вт на каждом ) . Режим облегченный ?
Все подробности и измерения смотрите ниже
Комментарии
25
@Андрей-Туманенко сказал :
Как известно, лучше недогрузить, чем перегрузить... Ну да, согласно вашим данным, режим действительно, облегченный. Теперь надо смотреть температуру в установившемся режиме... Возможно, понадобиться уменьшить ток через диоды, или же уменьшить количество работающих диодов...
@Схемотехник сказал :
с таким радиатором как на фото диодная плата еле теплая , почти не нагревается даже после 1 часа работы. А вот как будет охлаждаться в корпусе лампы вопрос открытый

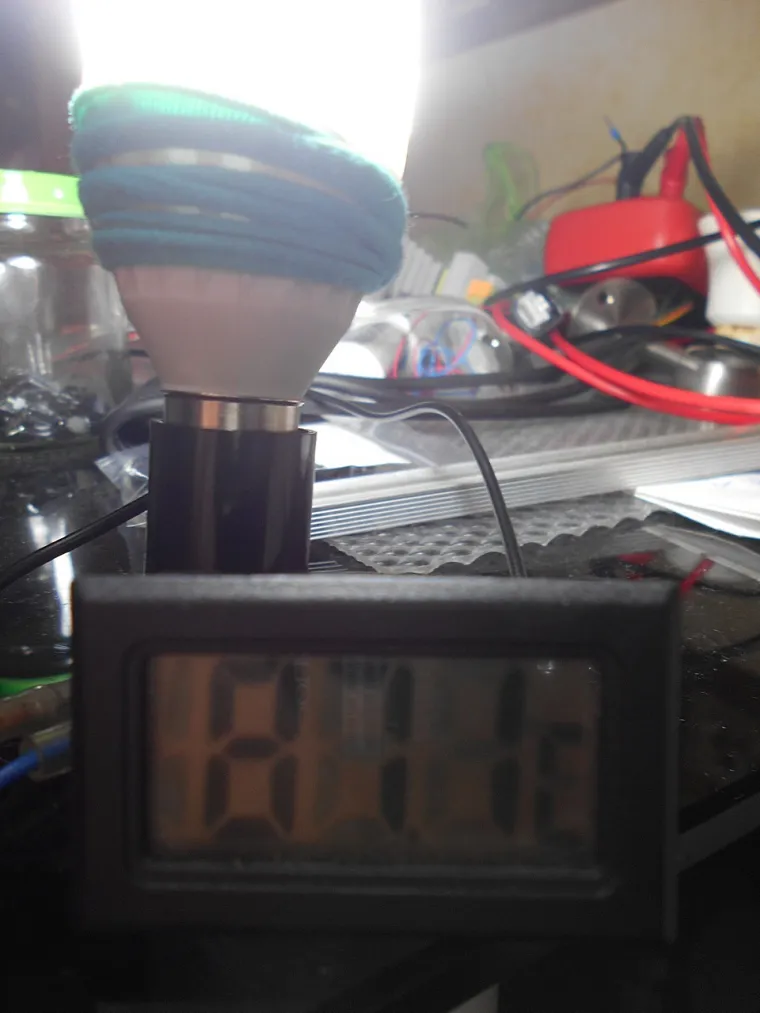

@Схемотехник 30 минут работы и температура корпуса лампы 87,1 °C . 8Вт для такого корпуса очень много. Надо до 6 -7 Вт понижать
@Андрей-Туманенко сказал :
Согласен с Вами! Мне кажется, целесообразным будет просто зашунтировать 1 или 2 светодиода, чем дорабатывать драйвер...
По личным ощущениям нужно опуститься до 75С максимум... Тезис про "ниже 100С по колбой - это норма" - все-таки неубедительный...
@Схемотехник сказал :

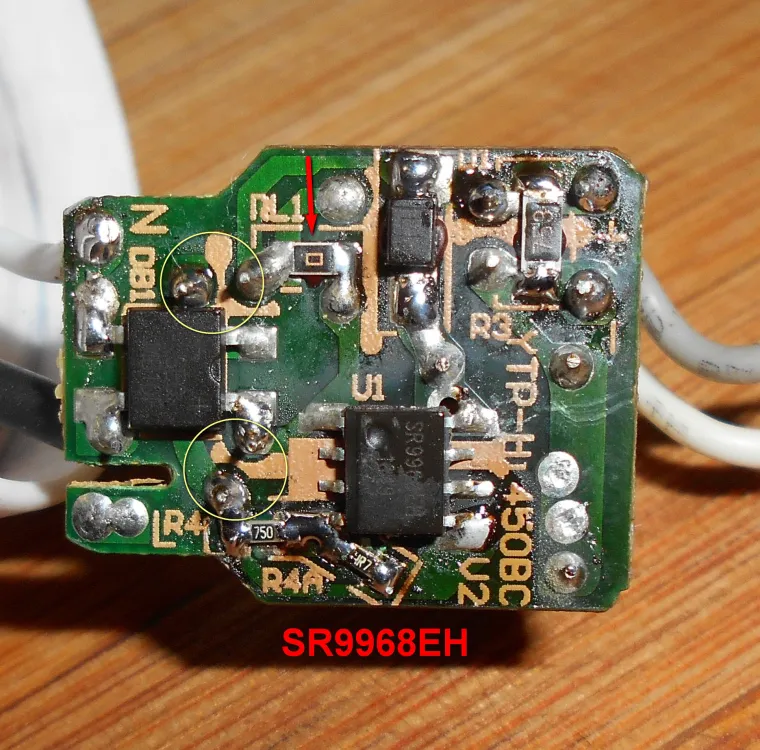

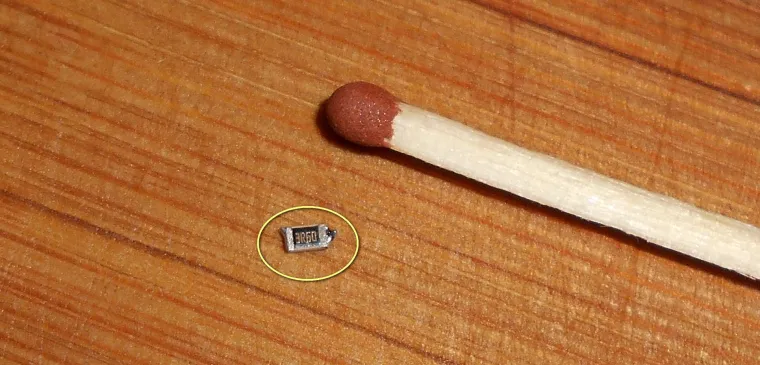

мы не ищем легких путей . Вынул плату драйвера и выпаял резистор R4 сопротивление которого 3R6 . Заодно и кое чего привел в порядок ...
@Андрей-Туманенко сказал :
Там два параллельно?
@Схемотехник сказал :
Не совсем понял в чем целесообразность шунтировки? Я понимаю это как просто кинуть перемычку на диод, но это же приведет к увеличению напряжение на других диодах и еще больше их перегреет.
@Схемотехник Место на плате под два резистора , но установлен один 3R6

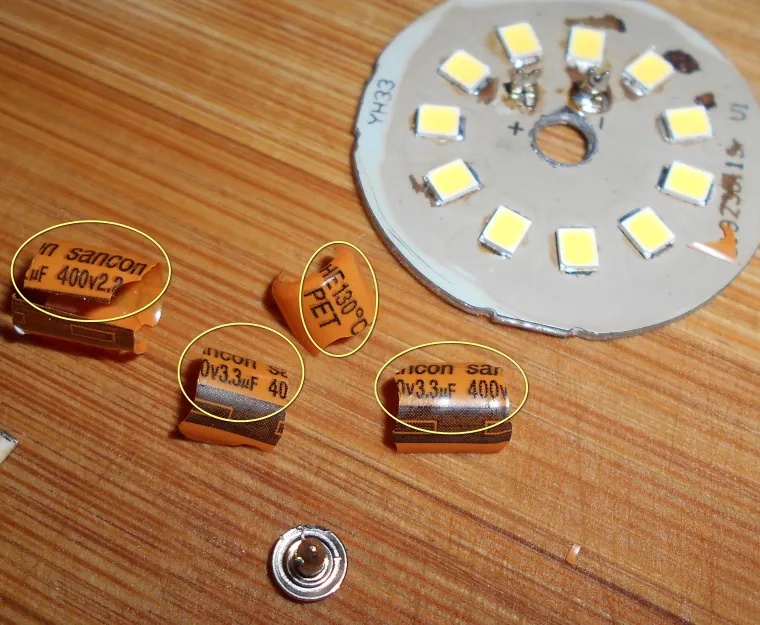

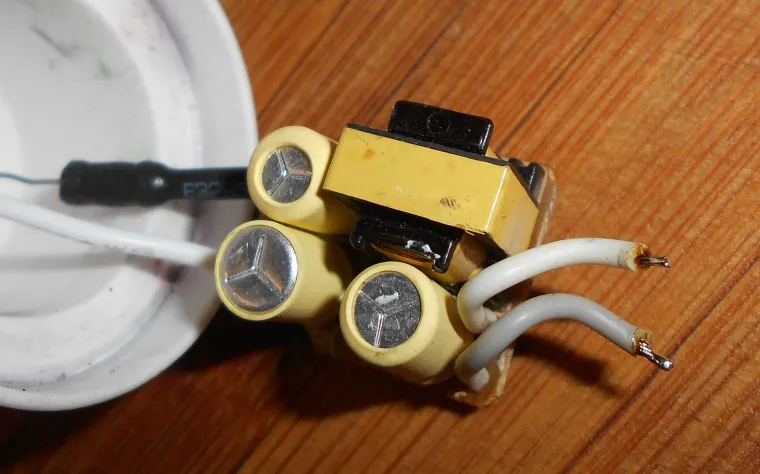

Заодно и электролиты Sancon изучил по остаткам одежки . На 130 °C
Конденсаторы одел в термоусадку
@vrms сказал :
Драйвер импульсный со стабилизацией тока . Если пару светодиодов закоротить ток в цепи светодиодов не изменится , а напряжение наоборот уменьшится . При этом просто меньше станет общая мощность и нагрев. Но я так не хочу. Чем больше светиков , тем больше света . Поэтому буду уменьшать ток в драйвере

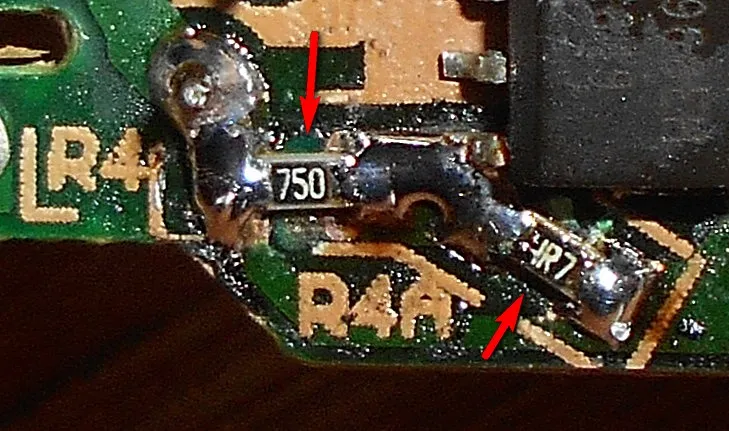

Впаял параллельно 75 и 4,7 Ома
@Андрей-Туманенко сказал :
Странно, в интернетах давно блуждает способ тупо закоротить сгоревшие диоды мол как самый дешевый и сердитый вариант. На яндексе выкладывали последствия такой "закоротки", на плате повыжигало дорожки. Какой был установлен драйвер история умалчивает.
@vrms сказал :
линейный . С ним так не получится. Тут нормальный импульсный драйвер
@Андрей-Туманенко сказал :
Тестором их не прогоняли? как их параметры в допуске?
@vrms сказал :
Именно так, просто шунтирование перемычкой. Ток цепи находится на одном уровне. Шунтирование диодов, приведет к снижению общего падения напряжения на цепочке светодиодов, что в свою очередь уменьшит мощность, потребляемую цепочкой диодов.
@vrms сказал :
История также умалчивает, какая квалификация была у "шунтировщика", а также каким он располагал оборудованием. Вполне могло быть, что "пользователь" увидел "способ" восстановления лампочки, и решил его применить на практике, и мог где-то ошибиться...
@Андрей-Туманенко сказал :
С линейным тоже можно зашунтировать один диод от силы... Из-за пониженного рабочего падения напряжения цепочки - микросхема ограничителя будет рассеивать бОльшее тепло, и не факт что справится с этим.
@Схемотехник сказал :
В лампах с линейным драйвером светодиоды обычно на 18 Вольт , закорачивая один сразу минус 18 Вольт . А их количество обычно набирают для 220 Вольт . Sancon не измерял , т.к. драйвер работает адекватно . От высоких температур рассохлась и обсыпалась изоляция на конденсаторах . Но по остаткам понятно , что они на 400 Вольт . 3,3мк*2 после диодного моста и 2,2 мкф на выходе драйвера. Лампа не из дешевых , но вместо дросселя L1 похоже просто SMD перемычка в фильтре . Или это дроссель?

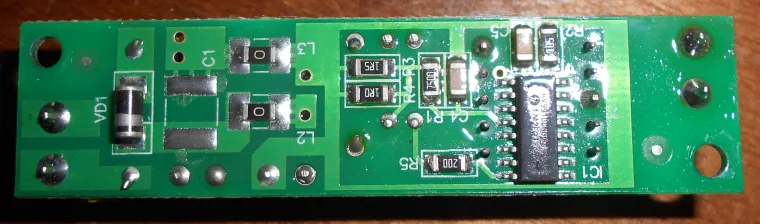

В этом драйвере тоже дроссели SMD ?
После увеличения сопротивления резистора R4 с 3R6
до 4R7+75 Ом
ток в цепи светодиодов уменьшился до 65,1 мА (с завода был 81,1 мА). Общее падение напряжение на 11 светодиодах 97 Вольт . Мощность снизилась до 6,3 Вт (0,57 Вт на каждом) . Осталось все собрать и измерить температуру .
@Андрей-Туманенко сказал :
Согласен, но на "худой конец", когда "надо зажечь" лампочку, это возможно. К тому же, чтобы снизить "нагрузку" на микросхему стабилизатора, можно увеличить сопротивления "предохранительного" резистора, что приведет к увеличению падения напряжения на нем, и к снижению мощности рассеиваемой на микросхеме.
@Андрей-Туманенко сказал :
Это низкоиндуктивный дроссель (он же резистор-перемычка)...
@Андрей-Туманенко сказал :
Любопытно, как она изменилась... После ремонта у вас было 7.98Вт, а сейчас 6.3Вт, то есть разница 1.68Вт или 78%. То есть это эквивалентно двум зашунтированным светодиодам... Почему-то складывается впечатление, что, возможно, нужно будет "эквивалентно" отключить еще одни светодиод...
@Схемотехник сказал :
Не хотелось бы . Я сторонник варианта "чем больше светодиодов - тем больше света" . Поэтому драйвер "мучаю " и снижаю ток для достижения приемлемой рабочей температуры. Герметик застынет и поизмеряем
Так подумал если просто шунтануть диоды и драйвер снизит общее напряжение, то по сути нагрузка на оставшиеся диоды останется прежней и выигрыш теперь будет только в увеличившейся площади охладителя. В общем мне тоже ближе способ снижения уставки тока драйвера.
@vrms сказал :
@Андрей-Туманенко сказал :
Коллеги, я имею введу, что в исследовательских целях, когда нужно понять при какой мощности в нагрузке обеспечивается приемлемая температура для светодиодов, допустимым способом является шунтирование светодиодов перемычкой. А когда искомая мощность будет найдена, то убрать все перемычки и доработать драйвер (заменить токовый резистор). Такой способ позволяет сократить количество циклов по доработке драйвера. А после доработки ВСЕ светодиоды будут работать на пониженном токе...
@Схемотехник сказал :
А-а-а, ну так бы и сказали. У меня после родительского дня и до 9 мая до сих пор голова не на месте ...
@Схемотехник сказал :
дроссель не так выглядит . Больше похожи на резисторы с нулевым сопротивлением или перемычки
@Андрей-Туманенко сказал :
конечно, я же шучу))
Коллеги, извиняючсь, что много отсутствую на форуме и не всегда отвечаю на Ваши посты, буду исправляться... полечу ка писать очередной обзор)
@Схемотехник измерения температуры такие

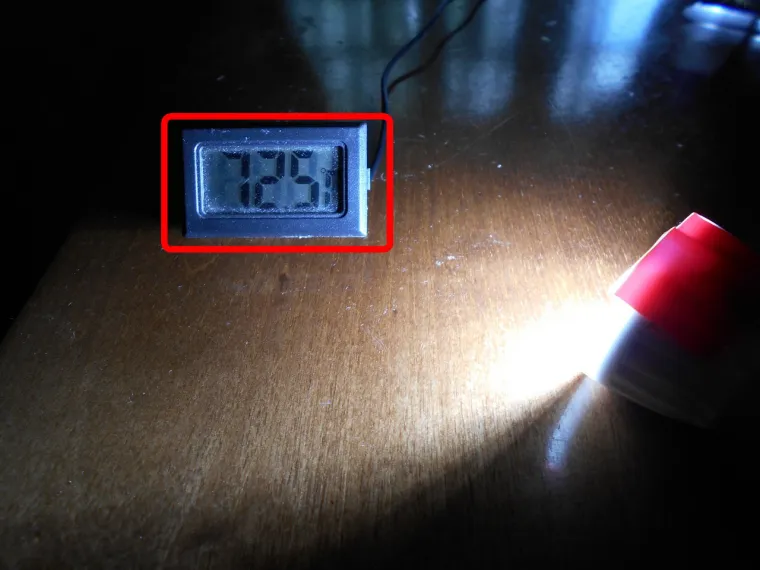

После прогрева лампы 60 минут температура корпуса 72, 5 °C
Световой поток заметно изменился
@Андрей-Туманенко сказал :
Отлично! Большой срок службы обеспечен! Думаю, несмотря на снижение светового потока, вы приспособите данную лампу!

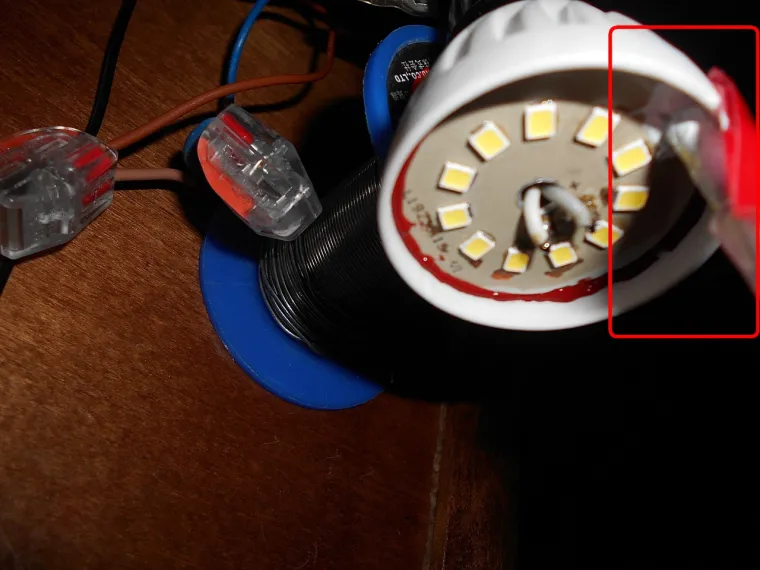

проблема приткнуть термодатчик для измерения температуры диодной платы

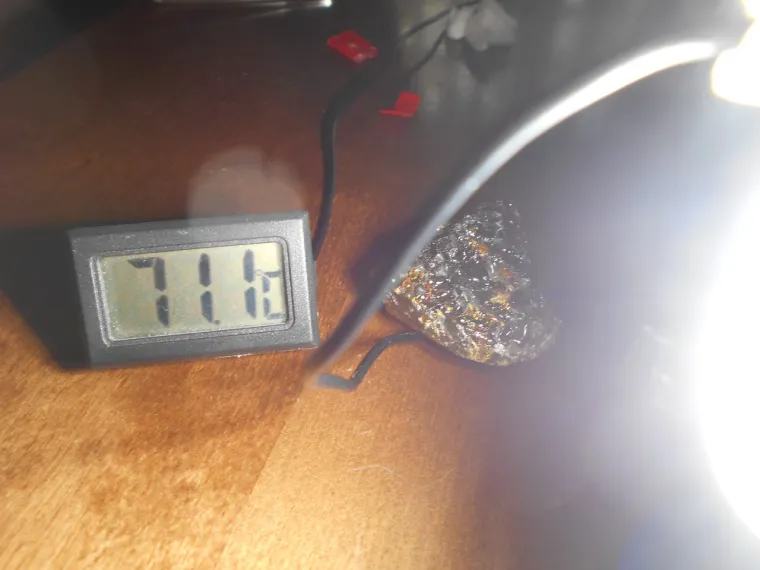

температура диодной платы 71,1 °C . Странно , но выше не идет .
С этой все ! В общем ток можно и побольше до 66,7 мА , но это будет во второй такой же лампе . Вот она , на которую липовая гарантия пять лет .
@Андрей-Туманенко Да. Здорово. Серьезная работа. Настоящий капитальный ремонт светодиодной лампы. Жаль, что нет простой гравировки уникальных артикулов на диодных платах и нет возможности заказа где то на али ... точно такого же артикула как запчасти ...
