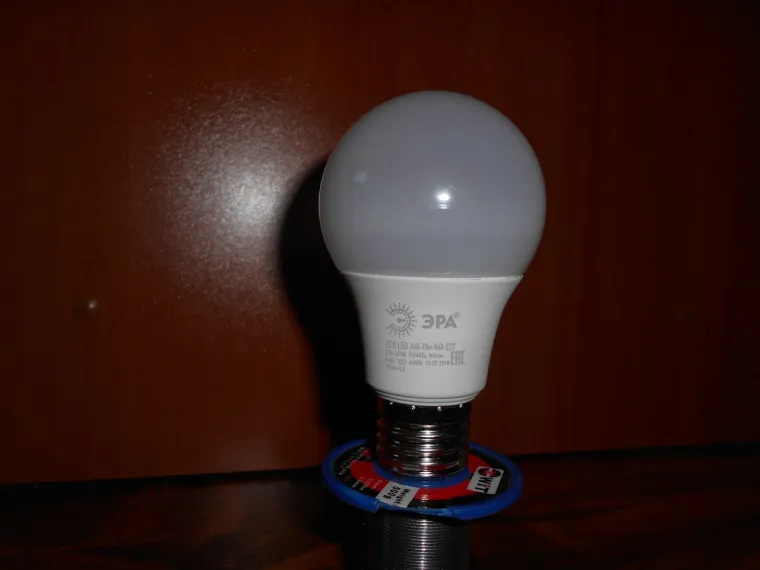

В доме завелся жужик 2018 года рождения.
Теперь лампа ЭРА не светит , а пищит . Ну что же разбираем

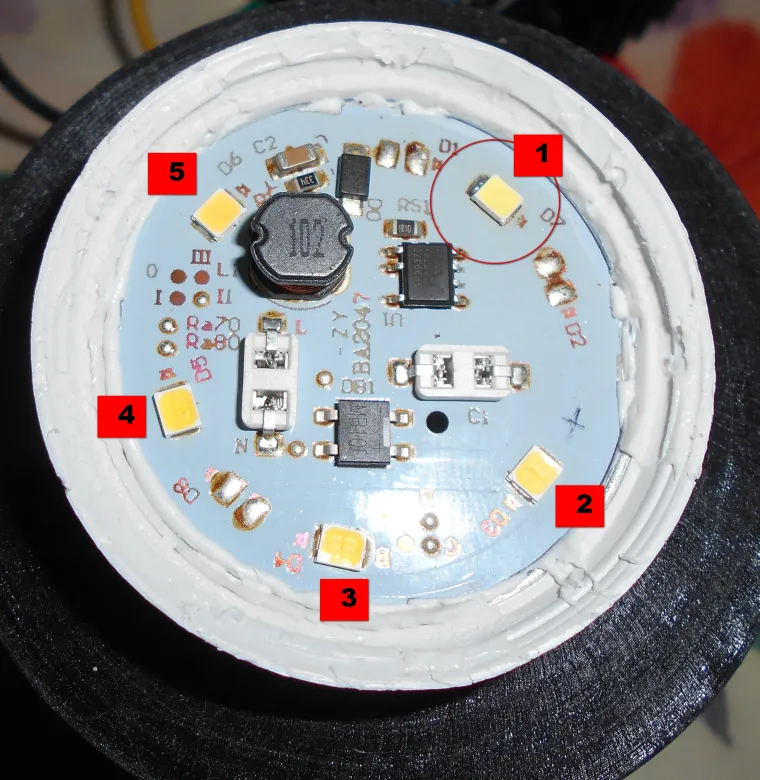

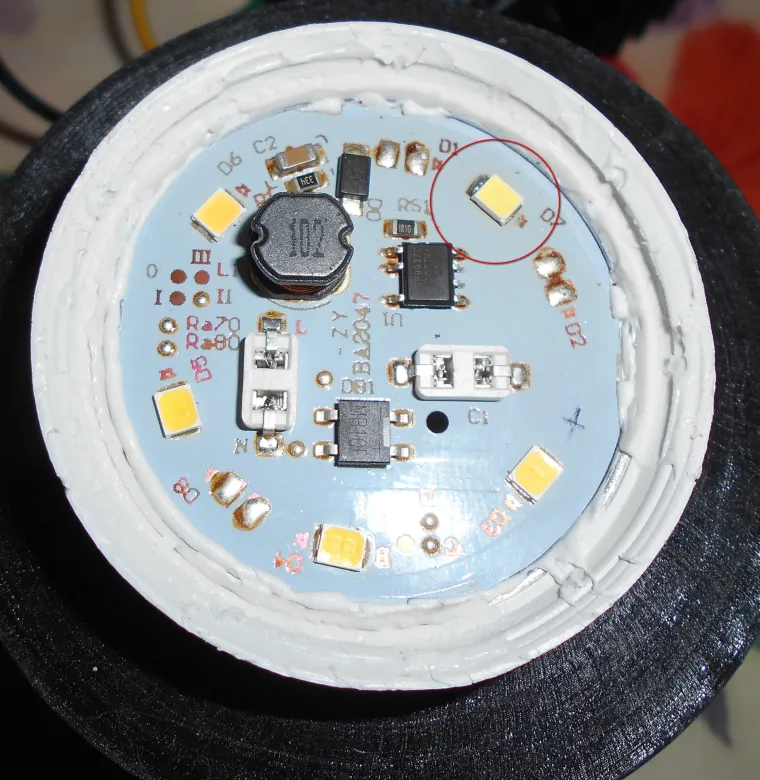

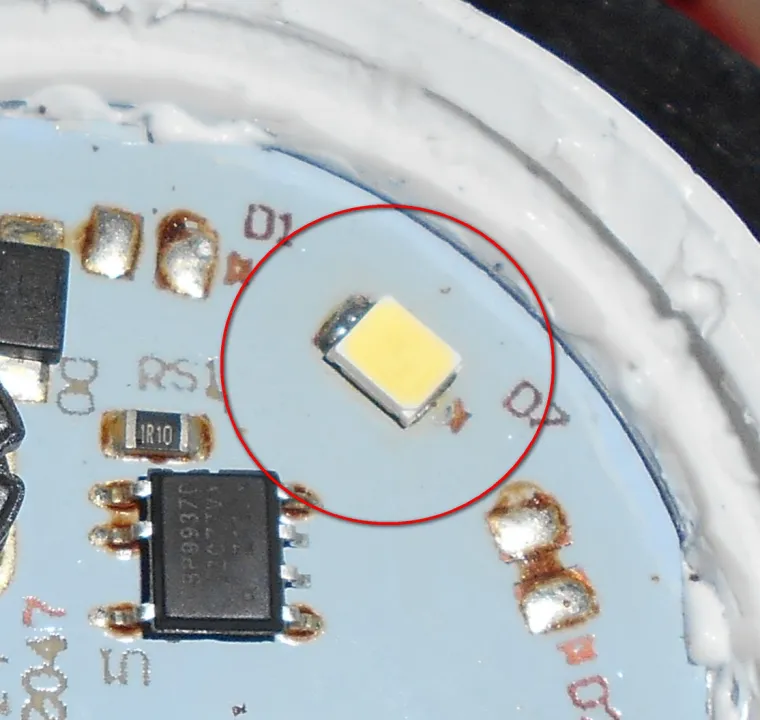

На плате 5 светодиодов , а заявленная мощность лампы 10 W . Кто и что думает про светодиоды мощностью 2 W и про все остальное ? срезаем герметик, достаем плату

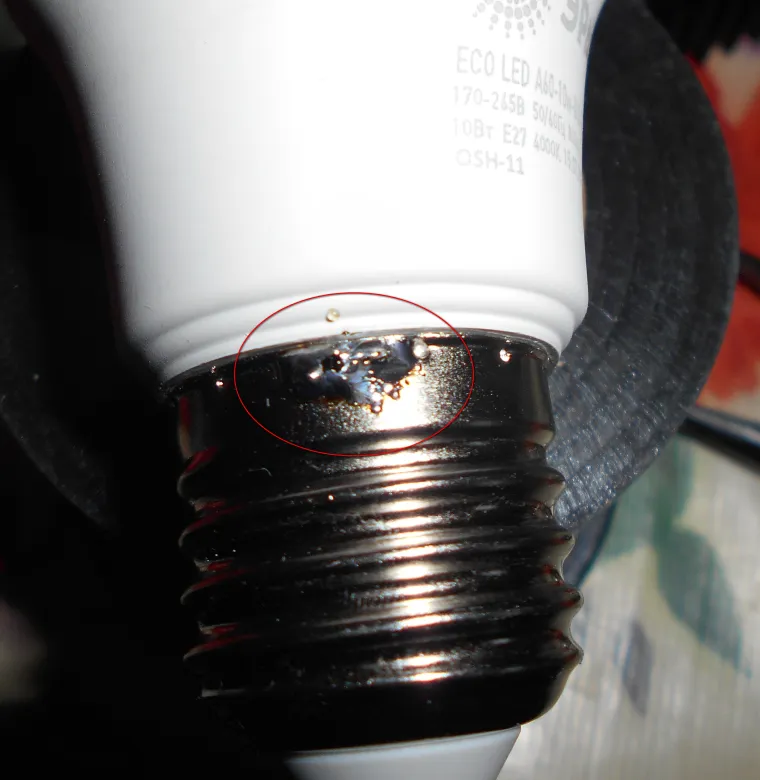

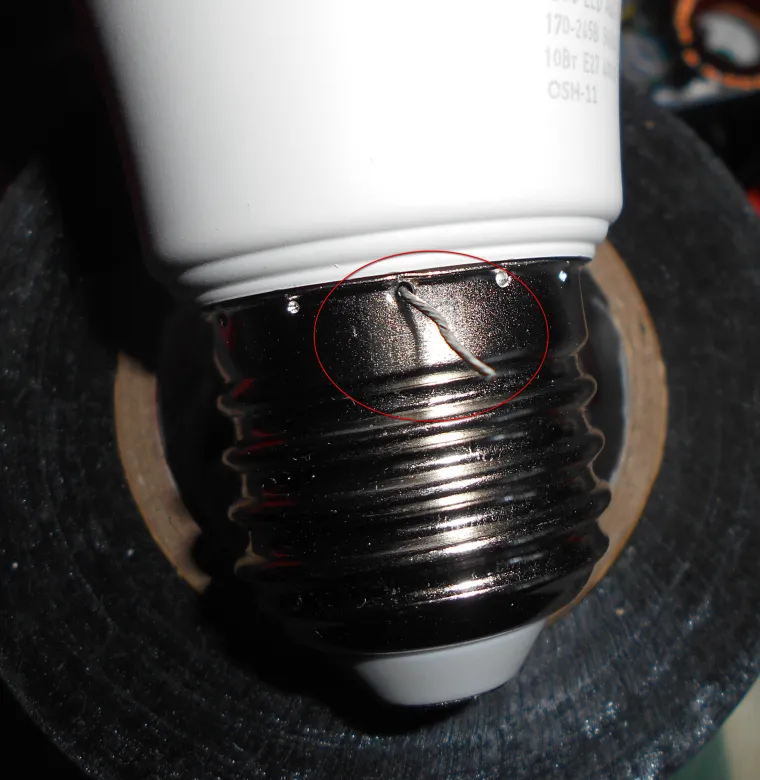

шилом делаем отверстие под провод

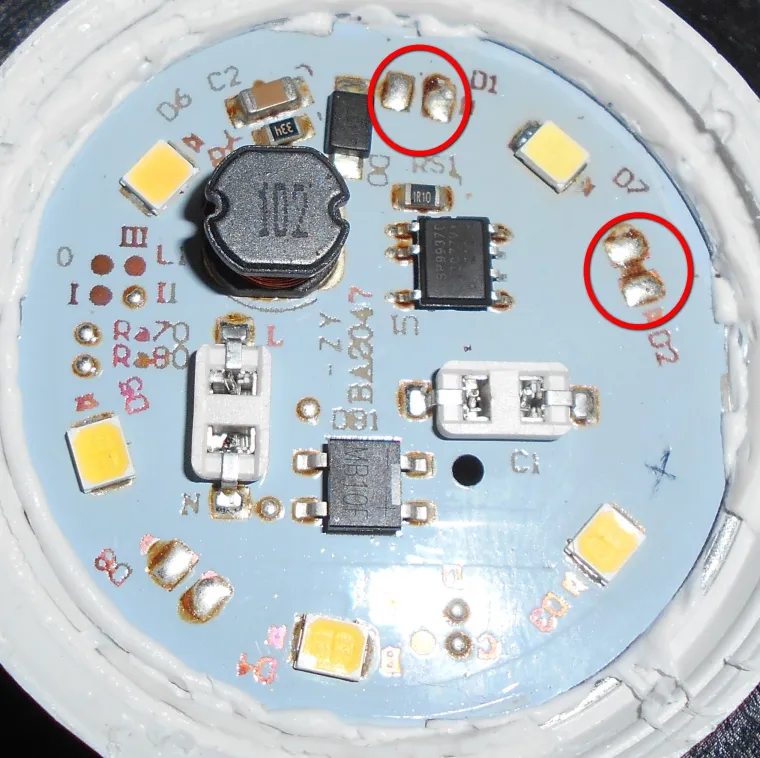

перепаиваем светодиод , вклеиваем плату на место , припаиваем провод

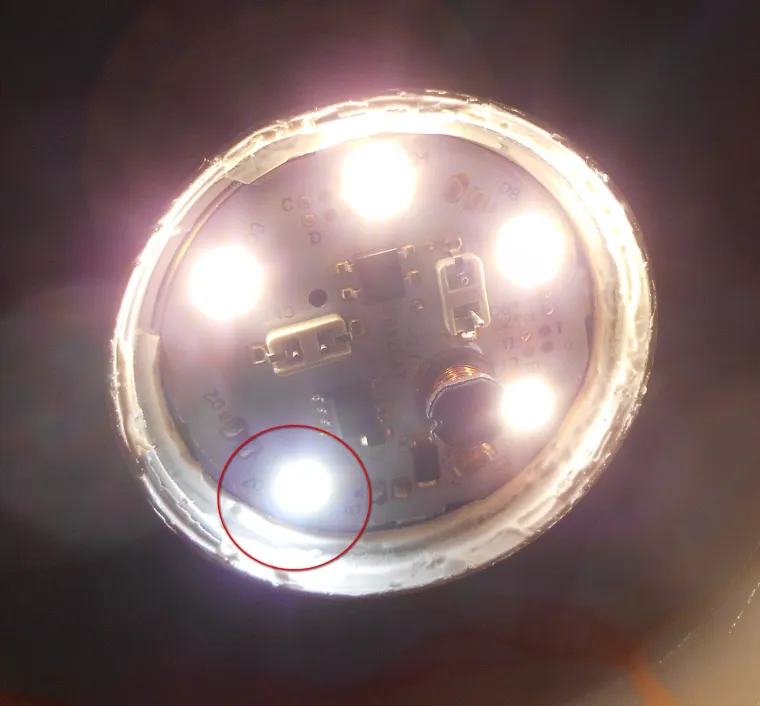

радуемся , что жужику стало легче , может еще поживет
Доморост — независимая платформа, где эксперты тестируют светодиодные лампы и составляют коллективные рейтинги. Вместе мы получаем объективную картину - какая лампа будет служить долго и надежно, а какая может навредить вашему здоровью
Популярные публикации
Всем здравствуйте. У кого есть опыт работы с такими модулями ?
При входном напряжении 110 Вольт потребляемая матрицей мощность уменьшилась до 26,8 Вт . Драйвер не справляется и мы должны увидеть пульсации светового потока.
Всем здравствуйте. Сегодня прожектор LEDVANCE, с заявленной мощностью 30 Вт.
Всем здравствуйте . Сегодня прожектор Teksan 10W с неисправной светодиодной матрицей. Предлагаю протестировать в корпусе прожектора другой COB модуль . Для этого придется пересверливать отверстия...
Всем здравствуйте . Сегодня попробуем исправить дефекты в работе светодиодного дисплея . Исходные данные вот такие .
Всем здравствуйте . Помогите расшифровать рецепт .
Всем здравствуйте. Сегодня фен Vitek F-9500 с заявленной мощностью 5 кВт.
Всем здравствуйте ! Что же мы ждем от светодиодных ламп сегмента "премиум" ? Ну наверно не только высокую цену , но и безупречное качество. В качестве примера изучим отзывы о лампе Navigator...
Всем здравствуйте ! Перед нами лампа Kodak в корпусе А60 , с заявленной мощностью 15 Вт . Как известно в таком корпусе мало кто умеет делать надежные лампы 15 Вт .
@Андрей-Туманенко а сколько она стоила? В самой эконом версии сейчас все производители занижают мощность. Ergolux 13w спеццена тому такой же пример, на деле 7w.
Но тут я вижу 2-х ваттные светодиоды, посмотрите, 6 кристаллов по 0,3w!
@ALEXLED сказал :
если подать 5-5,5 Вольт , видно 3 светящихся прямоугольника. У меня таких нет , я попробую впаять с двумя светящимися прямоугольниками на 6 Вольт с лампы донора
@Андрей-Туманенко сказал :
Значит исходные диоды на 9В ? Сколько в общей сложности отработала лампочка? Несмотря на то что компоненты драйвера размещены на плате - самым слабы звеном, все равно, оказались светодиоды...
@Схемотехник сгорел первый светодиод от плюса. Второй и третий начинают светить от 7,5 Вольт . Четвертый и пятый от 5,5 Вольт . Сделал вывод , что они на 6 Вольт . Второй и третий поджаренные просто им 5,5 Вольт мало , а первый совсем погас.
@Андрей-Туманенко а посмотрите на выключенный светодиод, там 6 кристаллов!!!
@Схемотехник ага и драйвер помог им еще больше нагреться:)
@Андрей-Туманенко в них кристаллы пробиты наверное, должны светиться все 6. Посмотрите на выключенный светодиод внимательно, я даже на фото увидел, много раз встречал наполовину горящие светодиоды в почти померших лампах:)
@Схемотехник да 9v 2w должны быть походу.
больше похоже , что на 6 Вольт . От 5,5 Вольт начинают светиться. Тут меня мысль шальная посетила, а если взять светодиоды от подсветки телевизора и собрать на них лампочку . Вот где свету будет
@ALEXLED сказал :
Вряд ли драйвер виноват. Ведь практически вся тепловая мощность создается именно диодами. Довесок от драйвера - минимален, а скорее ничтожен... Даже в такой конструкции первыми выдыхаются диоды. А драйвер - без проблем!дальше бежит!
@Андрей-Туманенко То есть вы хотите сказать, что у светодиодов которые хорошенько поджарились - то у них завышенное падение напряжения? и они скорее всего в будущем оборвутся? (те что с большим падением)
@Андрей-Туманенко Ток драйвера вы не измеряли? Если диоды на 6В, то для двух ватт должен быть довольно приличный ток... Может быть лампочка реально на 5Вт ?
я не измерял на каждом светодиоде падение напряжения . Просто накрутил на внешнем БП 5,5 Вольт и проверил все . Два светят , два начинают светить на большем напряжении , один был негодный.

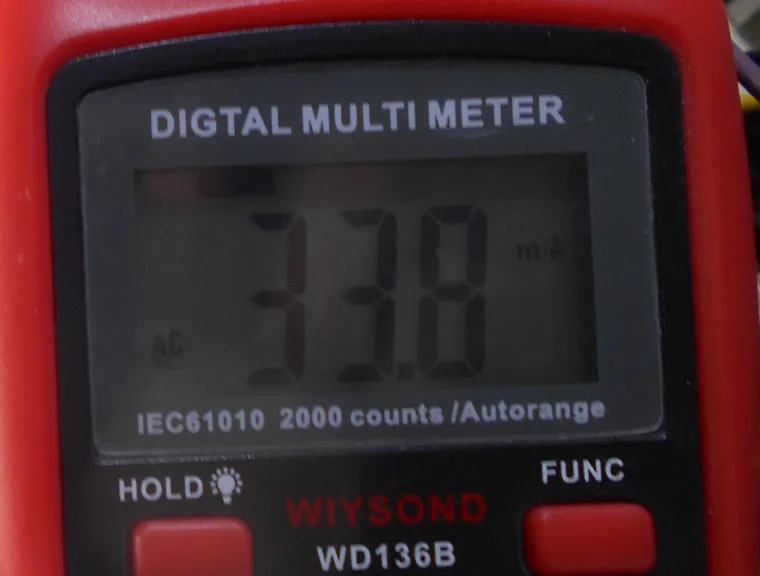

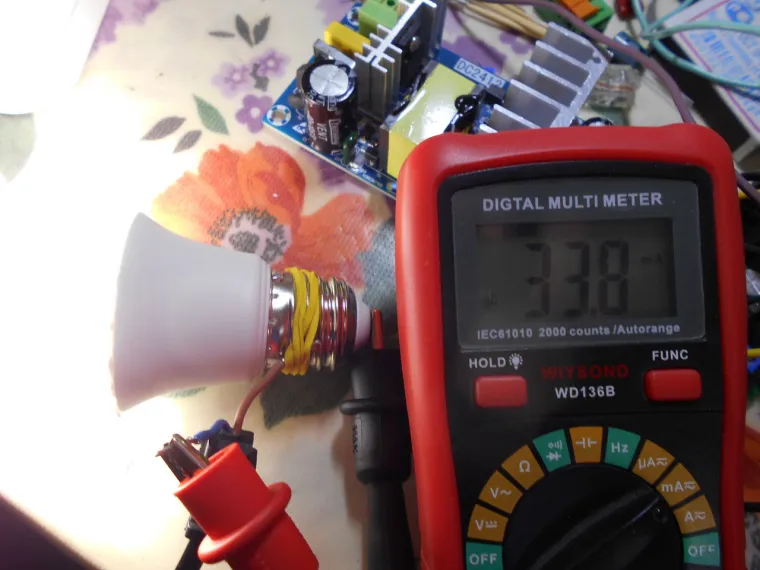

Шарился на Али там есть трехкристальные светодиоды как в этой лампе , но они на 1,5 W . А те , что мощнее в других корпусах большего размера. 33,8 мА*223 В= 7,54 W. 7,5W/5 = 1,5 W . В общем трехкристальные светодиоды как в этой лампе 1-1,5 W
@Андрей-Туманенко надо найти такую же лампу, только новую и замерить также в ней:)
@ALEXLED сказал :
Поддерживаю. Было бы конечно интересно измерить все параметры на новой лампе, чтобы уверенно сделать вывод и чего она сделана, какие параметры, и в каких местах "прокатил" производитель.
@Схемотехник вот посмотрите, там же 6 кристаллов в 1 светодиоде видно на фото, можно предположить что это 2w корпуса.
@ALEXLED сказал :
Ну вроде бы да. Но автор не делает измерения тока через диоды. И к тому же у него разные падения напряжения всех светодиодах. При рабочем токе автор не проводил измерения. При этом сам автор, утверждает что диоды "трехкристальные".
При этом, на что автор заменил диод - не понятно. Если не было произведено измерение тока через диоды, то не ясно насколько долговечным будет ремонт.
Проблема в том, что я приклеил рассеивать на клей герметик сразу , как вклеил алюминиевую плату на место. Теперь разбирать не хочу пока опять не начнет жужжать . Светодиод поставил двухкристальный (точнее не знаю в нем на пониженном напряжении видно два светящихся прямоугольника) . В ЭРА не такие там три прямоугольника светятся . Но под рукой ничего более подходящего не было , а специально искать как то лень . Как говорит одесский токарь Дмитрий Бербраер на ютубе "этот способ мне не подходит, а то я могу устать " ...
@Андрей-Туманенко сказал :
Окей. @Андрей-Туманенко хорошо, но тогда возникают новые вопросы. Как вы говорите, изначально в лампе стояли диоды на 6В (трехкристальные) на 1,5Вт. Вы поставили тоже диоды на 6В но (двухкристальные) на 1Вт. Если я Вас правильно понял, то имеет место перегрузка (теоретически) тех диодов которые двухкристальные. Или я ничего не понял?)))) Или же все-таки изначально стояли диоды трехкристальные на 9В и 1.5Вт?
@Схемотехник так на фото же видно что там 6 кристаллов, что вообще выходит😂
@Схемотехник сказал :

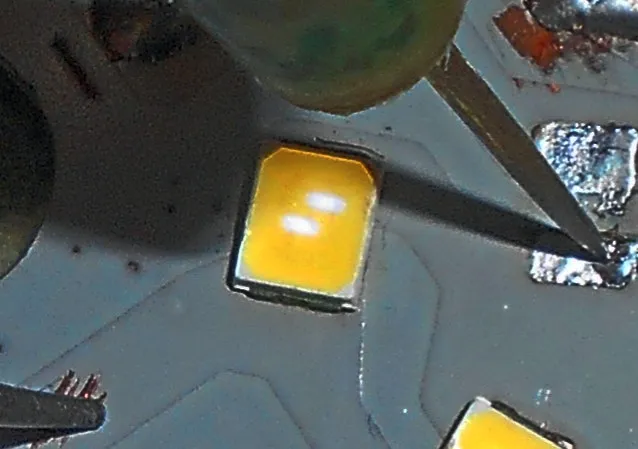

при подаче 4,78 Вольт видно два прямоугольника (это плата донор на фото ), в ЭРА их три . от 3 Вольт не светятся , от 4,78 уже можно разглядеть кристаллы , от 6 горят ярко . Ну какие 9 Вольт ? Лампа кушает 7,5 W и в ней 5 светодиодов. Выходит не более 1,5 W на светодиод. А что до надежности , то других под рукой все равно нет
@Андрей-Туманенко Сорри, мы вас уже с @ALEXLED достали видимо. Но вот тема стала более острой. Вы говорите, что стояли диоды на 6В, 1.5Вт (трехристальные) Хорошо! Но вы поставили диод 6В, двухкристальный. Он скорее всего на 1.0Вт?
Получается ваш замененный диод перегружен?
@Схемотехник сказал :

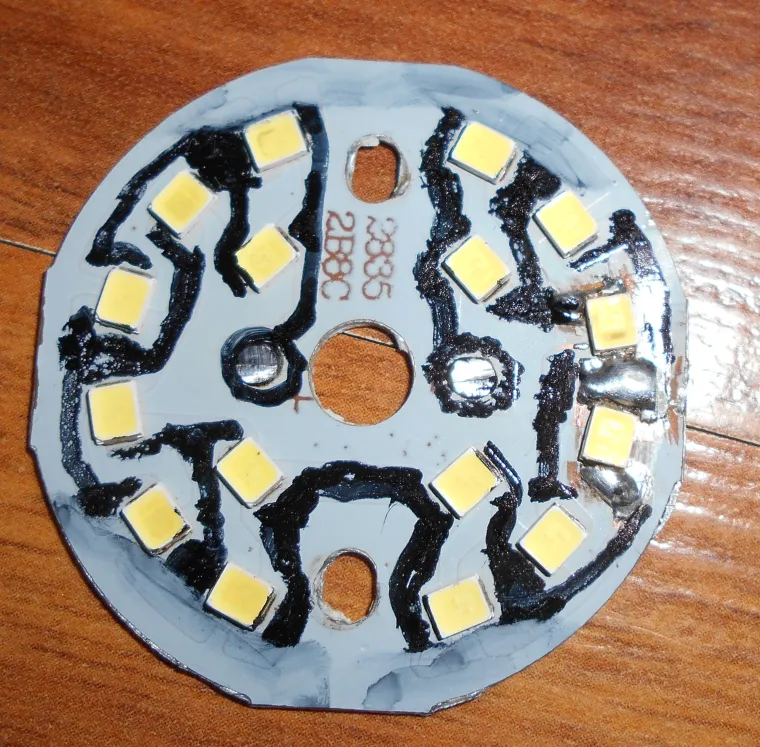

Похоже , что перегружен . Лампа донор 12 W и в ней 16 светодиодов. Последовательно восемь пар.
Если верить написанному , то 12W/16=0,75 W . Эти двухкристальники получаются даже не 1 W , а 0,75 . Вот Вы меня натолкнули на мысль надо было поставить вместо одного сгоревшего трехкристального два параллельно двухкристальных . На плате даже места есть какие то (не разбирался)
А так он наверно долго не проживет
@ALEXLED сказал :

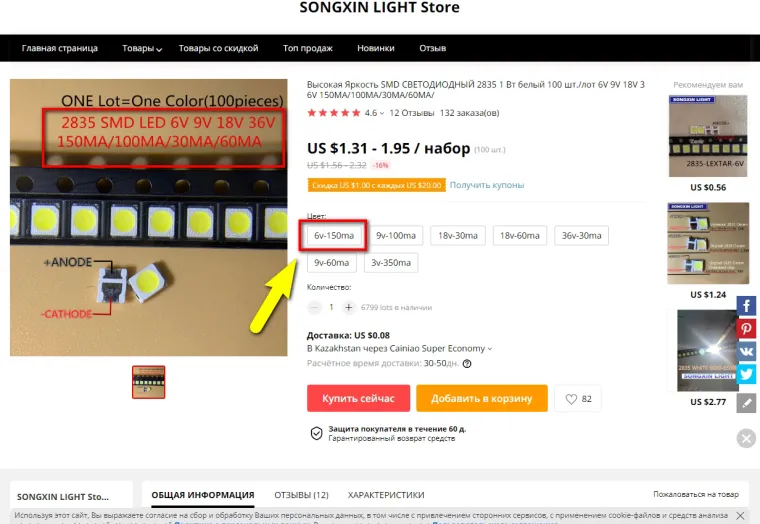

перерыл весь Алиэкспресс и не нашел светодиодов в корпусе 2835 мощностью более 1 W . В моем случае что то подходящее 6 Вольт 150 мА . Есть и 1,5 W и 2 W , но они же размером больше !
@Андрей-Туманенко так Вы посмотрите на Ваши фотографии, в каждом светодиоде 6 кристаллов. Каждый кристалл в среднем по 0,3w. Из этогл делаем какой вывод? Это "2W" светодиоды. Просто в вашей лампе они прожарились и пробиты частично, вот и потребляют меньше напряжения и падение разное на них от того.
@ALEXLED сказал :
В моем понимании кристалл это то , что можно разглядеть светящимся . Если ткнуть щупы на светодиод и очень плавно повышать на нем напряжение , то можно отловить этот самый момент когда видно три светящихся прямоугольника . Отсюда и заключение , что в ЭРА трехкристальные светодиоды, в лампе-доноре двухкристальные.

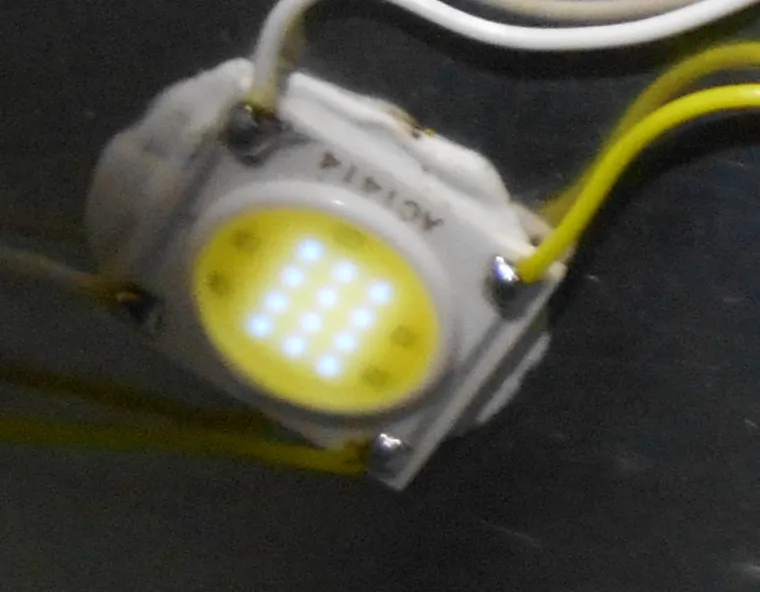

Тоже самое с COB модулем их тут видно 12
@Андрей-Туманенко сказал :
Хорошо! но теперь вопрос следующий! Вы показали, что ограничения по корпусу 2835 - составляет 1Вт - то есть это максимум так? Тогда, вопрос, вы уверены что те трехкристальные диоды на 6В? вы же не измеряли на них падение в рабочем режиме. Мы же с вами знаем, что 6В диоды - это двухкристальные (два кристалла последовательно), а диоды 9В - это трехкристальные (три кристалла последовательно).
Вы уверены, что трехкристальный диод на 6В? Это очень важно!
@Схемотехник сказал :
я вообще уже ни в чем не уверен! На лампе написано 10 W , а если по приборам то 7,5 W . Если она 10 W , то светодиоды по 2 W . Но в корпусах 2835 я не нашел на Алиэкспресс светодиоды мощностью более 1 W . Отсюда получается , что светодиоды перегружены изначально раз лампа кушает 7,5 W. В ЭРА я плавно подавал от внешнего источника на каждый светодиод отдельно напряжение и наблюдал порог зажигания . Если при 4,78 начинают светиться кристаллы и их можно рассмотреть и посчитать , то на какое тогда напряжение светодиод ? На 5,5 Вольт он уже светит ярко и если ему накрутить 9 Вольт он просто сгорит . Тут каждые сотки имеют значение и как только начинается перебор ток резко возрастает ! Поэтому везде и идет ограничение по току . В общем я не знаю в какую схему собраны кристаллы , но от 5,5 Вольт светят очень ярко ! Есть светодиоды на 36 Вольт в корпусе 2835 и следуя Вашей схеме расчета в них должно быть 12 кристаллов ?
в COB модуле 12 кристаллов и они получается включены в последовательную цепь , а значит 20 Вольтовые ? Получается светодиоды могут быть на разное напряжение
@Андрей-Туманенко при выключенном светодиоде посмотрите на него, должны светиться все кристаллы. Если какие то не светятся значит они пробиты или часть цепи в корпусе оборвана.
@Андрей-Туманенко на алиэкспрессе не всегда можно найти то что ставят в лампы. Может это какой то специальный заказ для одной фабрики был!
В общем мое заключение такое . И двухкристальные и трехкристальные светодиоды в моем конкретном случае на 6 Вольт . Видимые глазом светящиеся прямоугольники соединены параллельно . Насколько я понимаю таким образом производитель светодиодов повышает их "надежность" . Пока не откажут все три кристалла светодиод будет хоть как то светить . Второй вариант это повышение мощности светодиода. Т.е. один кристалл мощностью 0,3 W и если нужно получить 1 W , то размещают 3 кристалла по 0,3 W параллельно. А теперь представьте советский резистор МЛТ-2 . Приличная такая керамическая трубка , на которую нанесен резистивный слой. Тогда непонятно как в корпусе 2835 получить эти самые 2 W ? На малипусенькой медной подложке размещают от 1 до 3 кристаллов с суммарной мощностью 1 W и даже это без какого либо запаса прочности . Естественно все это перегревается и не живет долго . А долго и не надо , лишь бы гарантию вытянуть. У меня свечки Camelion уже стали тусклыми , а работаю всего то с осени. Новые светили очень ярко ! В общем все это сырые притянутые китайцами за уши технологии .
@Андрей-Туманенко соглашусь.
