Розетка со штырем.

Совершенно неожиданно столкнулся с очень простым и полезным решением.

Решением, которое, на мой взгляд, совершенно незаслуженно оказалось обделено должным вниманием.

В решение это я буквально уперся, когда пришлось поменять старый стабилизатор напряжения ЭНЕРГИЯ АРС- 1000 для газового котла на такой же новый .

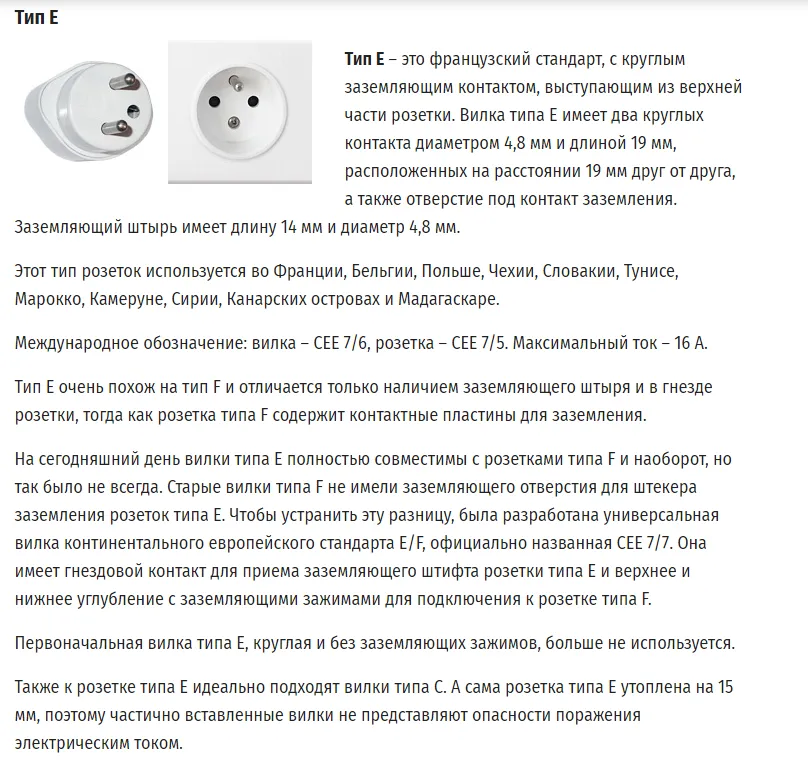

Ни для кого не секрет, что такое и как выглядит евро вилка и евро розетка с заземлением.
Ну да , просто есть еще третий контакт - заземление. В чем вопрос то ?

А вопрос в том, что есть евро вилки  с заземлением без дырки, а есть с дыркой.

Вот как на фотографиях ниже:

А зачем она эта дырка то на вилке?

А, ну для штыря заземления, ответит человек знающий .

Ну да. Вместо просто полосок заземления по бокам пусть еще и будет возможность заземлиться, через толстый штырь .

Ну ok.

А много ли у нас розеток в продаже с таким штырем ?

Смотрю в профильном "электромонтаж" – не вижу совсем таких .

Смотрю в Леруа - и там нет.

Вилок с дырками полно продают, а вот розеток со штырями нет.

А зря.

Вернусь к стабилизатору для котла.

Смотрите ,

таким был выход на старом стабилизаторе:

А вот так стало на новом:

На новом стабилизаторе одна из розеток на выходе стала со штырем.
И нигде, ни в одном документе на новый стабилизатор нет ни единого слова про это.

И опять зря. И дело совсем не только в заземлении.

Для газовых котлов часто очень критична правильная подача фазы и нуля 220 вольт .

Бывает достаточно перевернуть вилку подключения котла к розетке 220v и котел уже не работает. Нет поджига.

Проблема.

Так вот, тогда, когда и евро вилка на проводе питания котла имеет дырку и евро розетка стабилизатора имеет соответствующий штырь тогда становится гарантировано невозможно поменять местами ноль и фазу подключая котел к стабилизатору.

Если попытаться перевернуть вилку, то она просто упрется в штырь и воткнуть её "неправильно" будет невозможно.

Вон оно как . Просто и надежно. Возможно все вокруг давно знали это ?

Но почему, тогда, в продаже нет таких розеток со штырем?

А ведь, если чуть подумать, то станет ясно, что такое же подключение к 220 должно  бы быть и на всех настольных лампах и на торшерах ...

Помните, требование подавать фазу только на центральный контакт патрона ?
Когда  то давным давно на форуме у нас был вопрос про то,  а как, собственно, это можно гарантировать для настольных ламп, бра, торшеров . Как сделать для люстры - всё понятно. А для этих как?
У них же – перевернул вилку на шнуре и поменял ноль на фазу на контакте лампового патрона .

Так вот он ответ.

Евро вилка с дыркой заземления в паре с евро розеткой со штырем обеспечивает не только надежное заземление но и гарантирует защиту от ошибок переполюсовки фаза / ноль.

Комментарии4
8 месяцев назад

Так это розетка евростандарта , вот и не продают .
