Сегодня разберем видеомагнитофон+двд комбо от производителя LG
Всем привет, что то опять я куда то пропал, зато у меня уже огромное количество материала, который я буду постепенно выкладывать и радовать своих читателей постоянно новыми обзорами ремонтами и разборами техники. Я занимаюсь оцифровкой видеокассет, использую для этого элитные, но бытовые видеомагнитофоны и рекордеры. На днях внезапно перестал работать мой любимый VHS+DVD плеер от корейского производителя LG. Он просто перестал нормально читать видеокассеты, вставляешь кассету, пока он холодный вообще нету видео, потом оно появляется, но сильно глючит. И вылазит вот такое уведомление:
Ага, кажется пора чистить видеоголову? Тот самый блестящий большой барабан, который есть в каждом видеомагнитофоне:)) Ну давайте попробуем вернуть его к жизни!

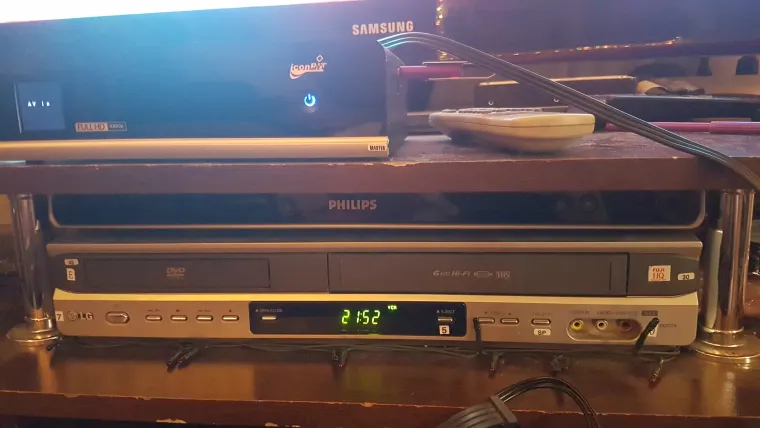

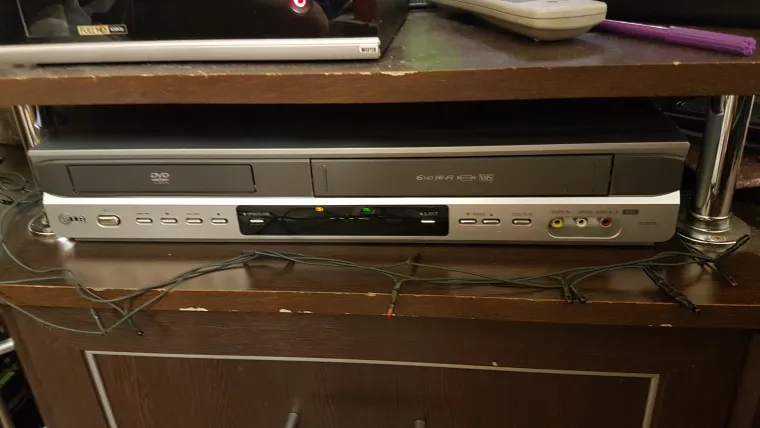

Вот он, стоит у меня в тумбе пылится и работает каждый день)))

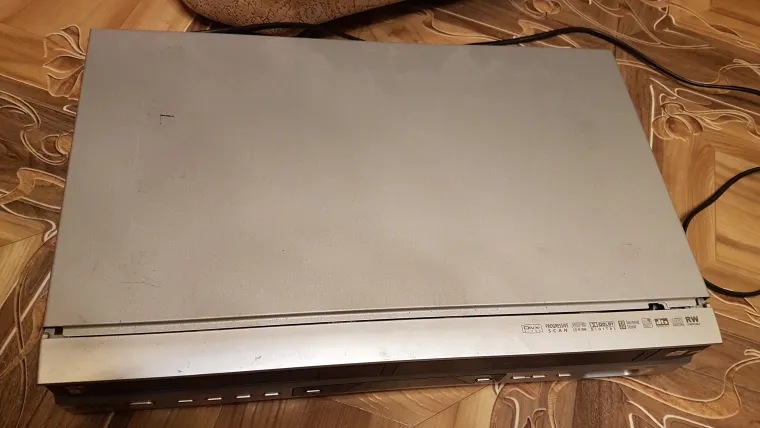

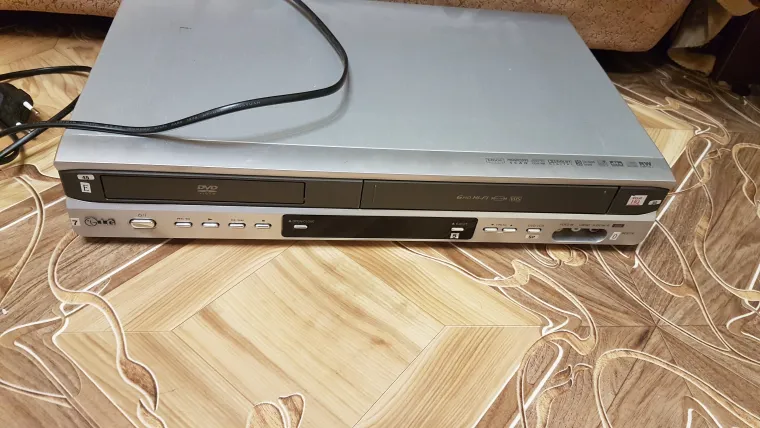

Отключим его от сети и рекордера, вынем из тумбы и приступим к изучению. Вот он у нас на "операционном столе":

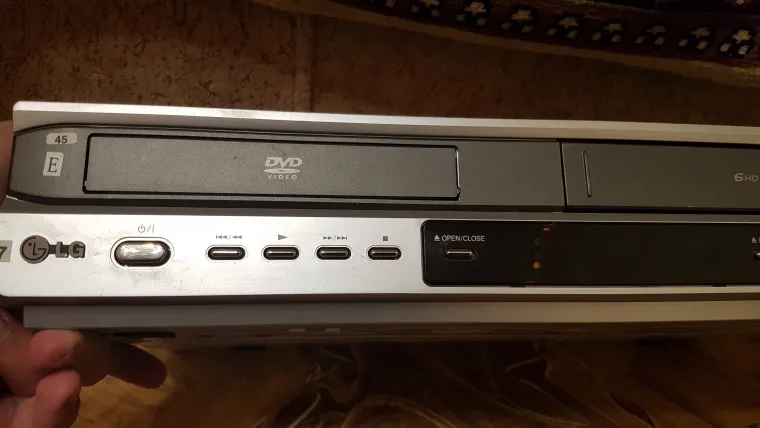

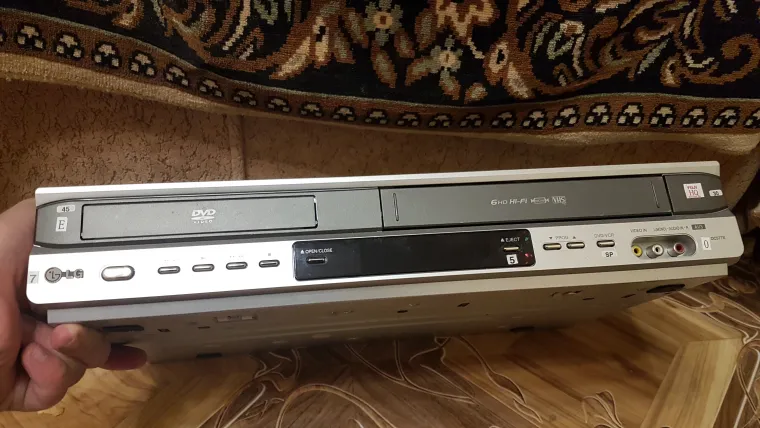

Давайте осмотрим устройство повнимательнее, спереди находится дисковод, кассетоприемник, кнопки, табло и дополнительные выходы AV.

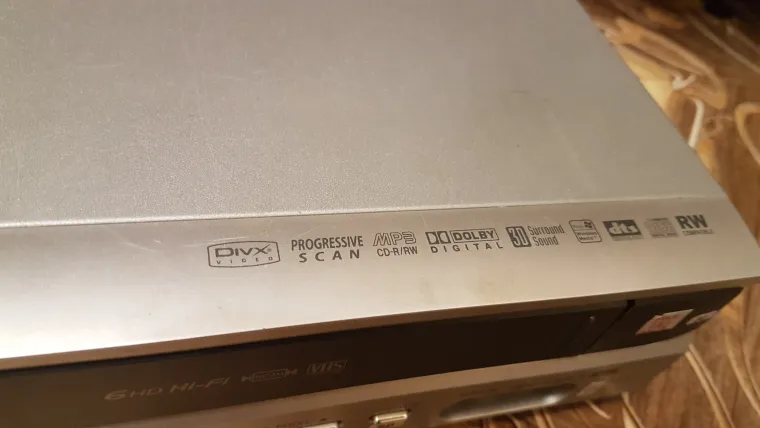

Сверху написаны преимущества данной модели:

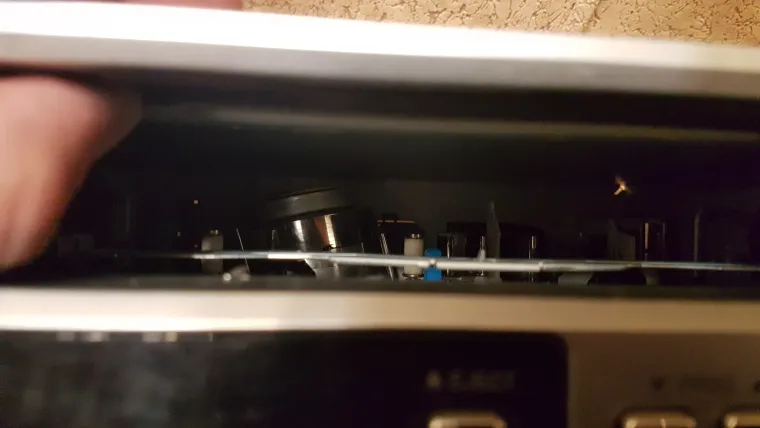

Так, заглянем в "кассетник"

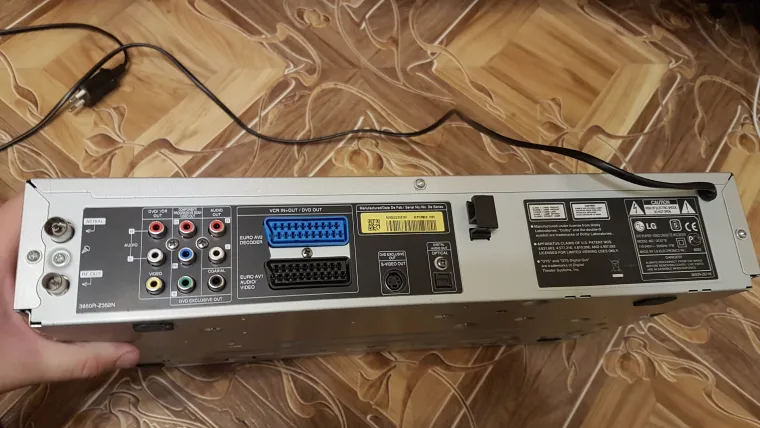

Там даже видна грязь на барабане. Точно нужна разборка Ок, посмотрим что у нас там по бокам и сзади и приступим к разборке По бокам только винтики, ничего больше нету. Они нам чуть позже пригодятся. Сзади:

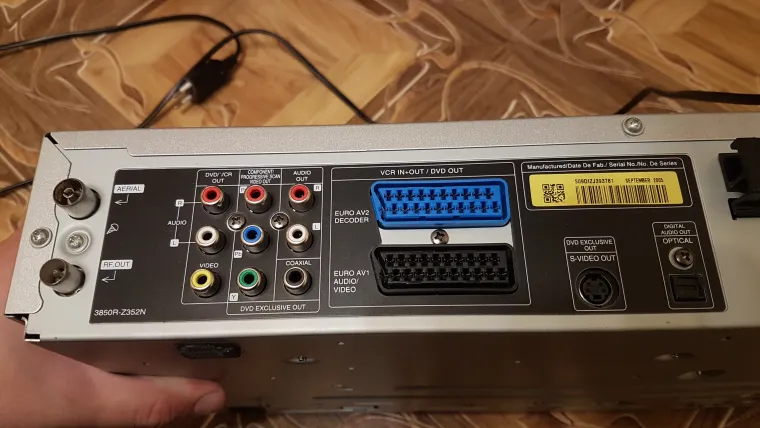

Довольно таки богатый по выходам-входам магнитофон, однако, мне очень не понравилось то, что видеокассеты можно смотреть только через AV выход, а вот по компоненту доступна только DVD функция, это вообще глупое решение, экономия....

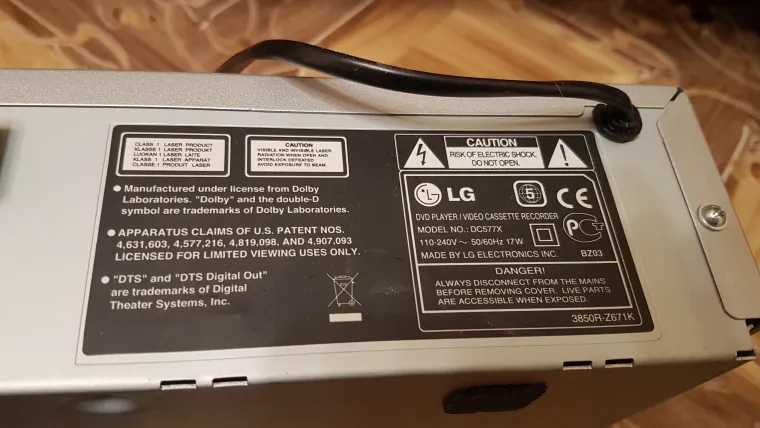

Ну ладно, модель у нас:

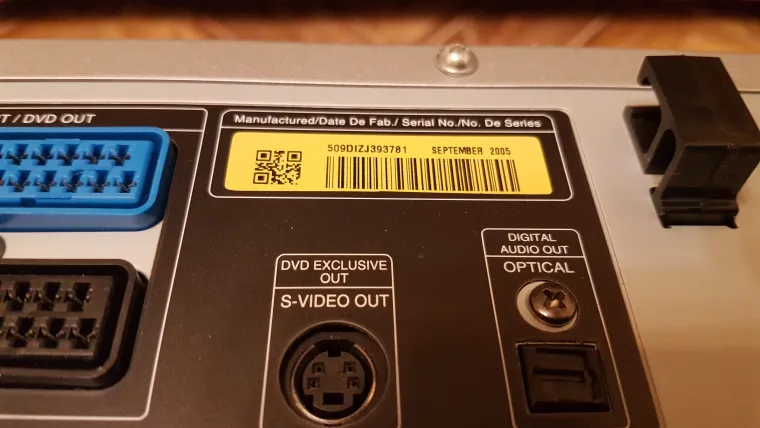

Модель: DC577X Изготовлен в сентябре 2005 года, довольно свежий аппарат:))
Откручиваем по бокам 2 винтика и 3 винтика сзади, чтобы снять верхнюю крышку Снимается она туго и не так просто, как обычно, надо иметь некоторую осторожность, чтобы не поломать переднюю панель из пластика и не погнуть крышку ...

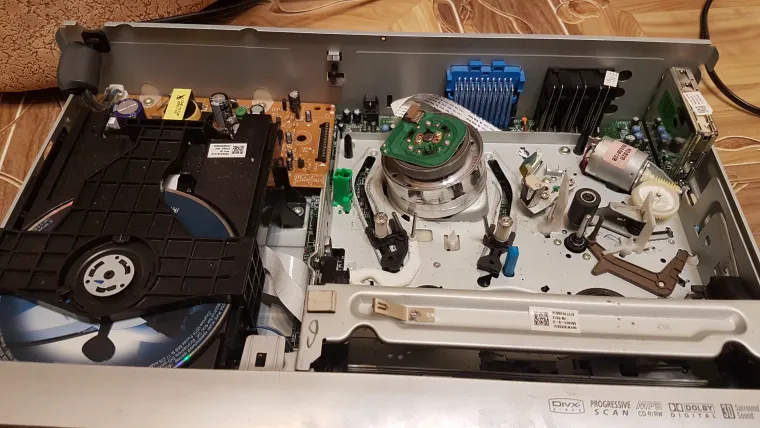

Готово, внутри нас встречает такая красота:
Сразу видно высокое качество изготовления, основная плата из текстолита, а не из гетинакса, причем многослойная. Блок питания чутка простоват, но для такой вещи он в самый раз, и сильно не греется, даже гетинакс не потемнел. Конденсаторы никогда не менялись, хотя этот плеер всегда был включен в розетку. Механизм кассет прост, но надежен. На нем уже 500 кассет было проиграно как минимум. Работал как часы до сегодня..... DVD привод полностью рабочий, на нем аналогично пересмотрено множество DVD. Ничего не поломалось получается? Нет, он уже ломался. Я его весь чистил и менял пасик на кассетной части, а также перебирал и смазывал все механизмы. Ну вот видимо после 500 кассет пришло время повторить процедуру? Давайте поближе рассмотрим основные его компоненты.

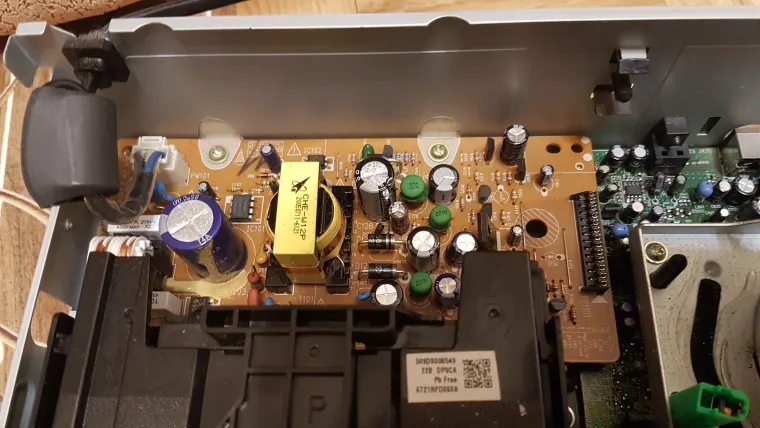

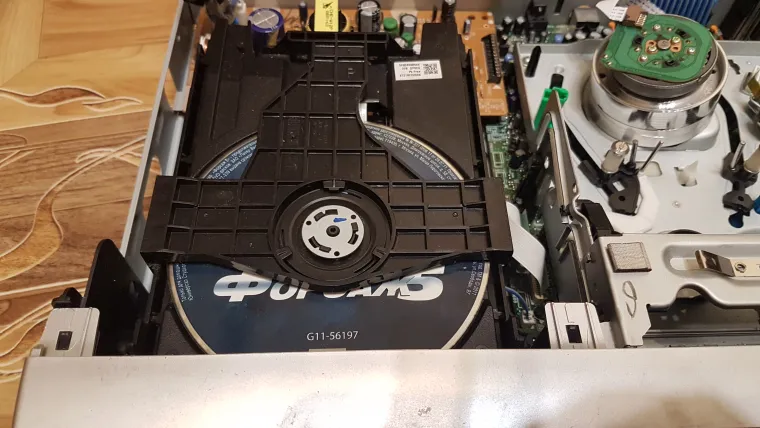

Блок питания, как я и говорил простоват, но надежен. Дисковод:

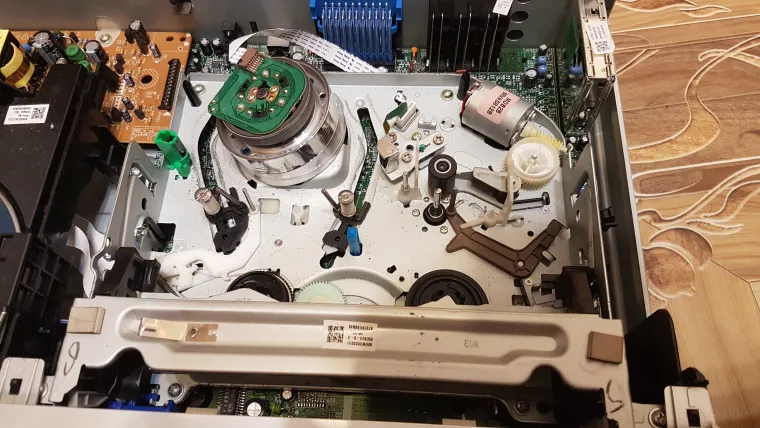

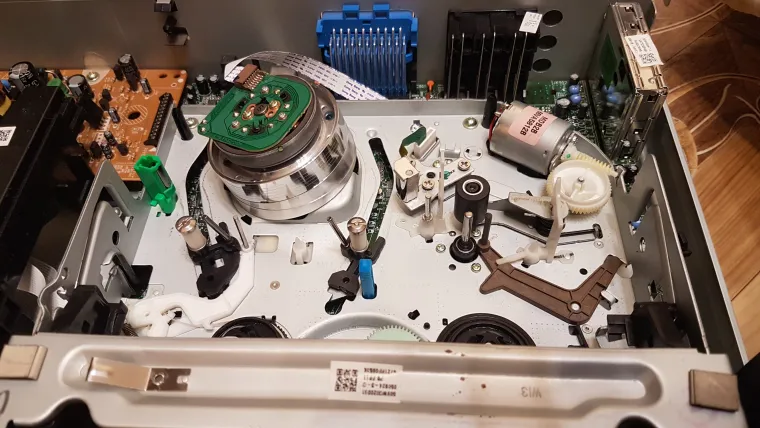

Качественный, надежный, не требовал обслуживания, но я когда то чистил заодно у него линзу лазера от пыли. Ну и то, что у нас поломалось - кассетник

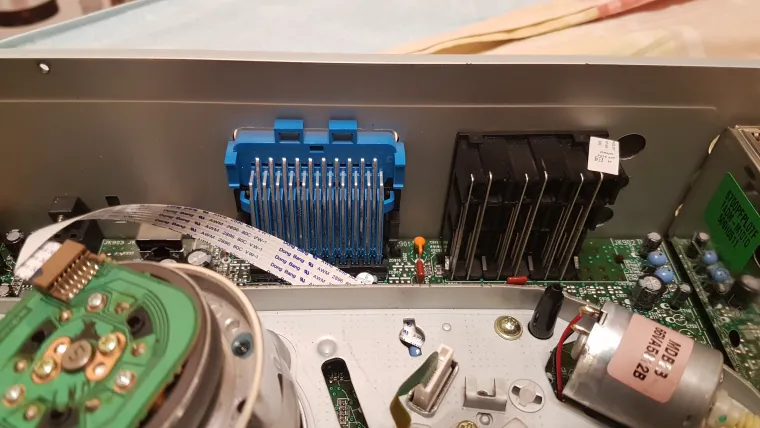

Под ним находится огромная "главная плата", "материнская плата" или как её еще там назвать....короче основная плата, которая за все отвечает. Весьма неправильное решение, ведь на неё могут попасть обломки видеокассет, например пружинки или крепления какие нибудь. Смазка с механизма лентопротяжки тоже может туда попасть. Ну ладно, перейдем ближе к делу.

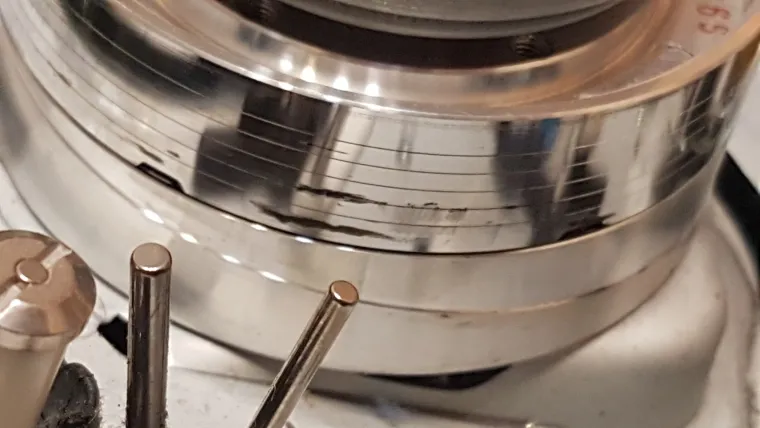

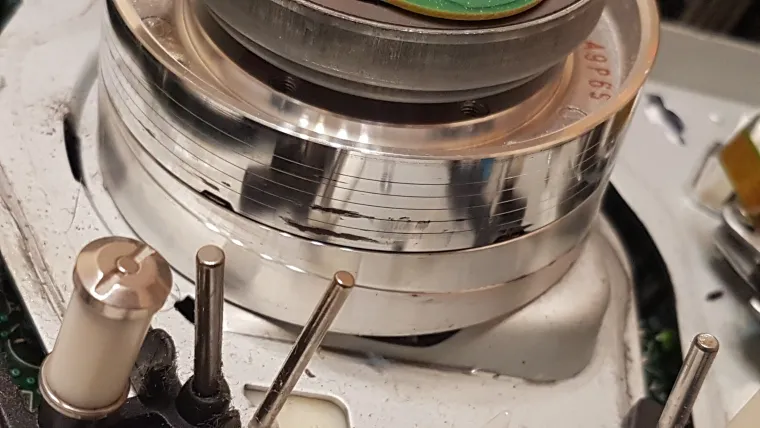

Видеоголовку реально очистить надо! Вы посмотрите, какая она грязная, и она в таком состоянии еще идеально воспроизводила кассеты!!!
Давайте приступим к чистке....
Эта вся грязь с видеоголовки! Просто жесть! Я поражен качеством этого магнитофона, он идеально воспроизводил кассеты с таким слоем грязи на головке! Весь механизм ЛПМ я разбирать не стал, даже не стал снимать его, так как пасик у него еще в отличном состоянии и не вызывал проблем с воспроизведением видеокассет, я брал его с японского музыкального центра, он там вечный:)) Но с этой стороны все почистил. И давайте вкратце посмотрим что у нас тут есть:

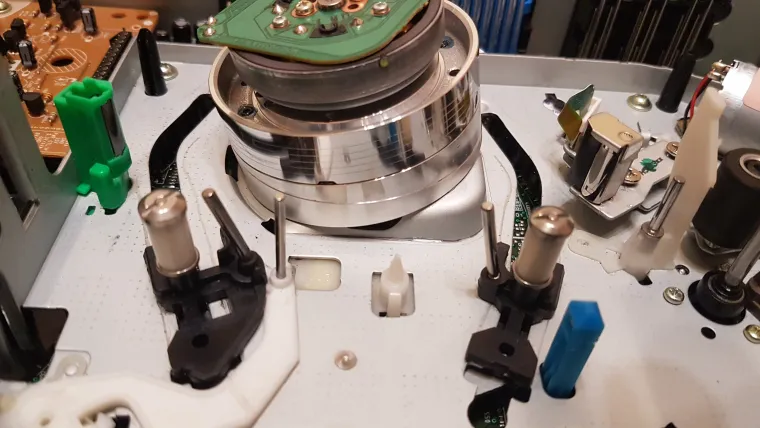

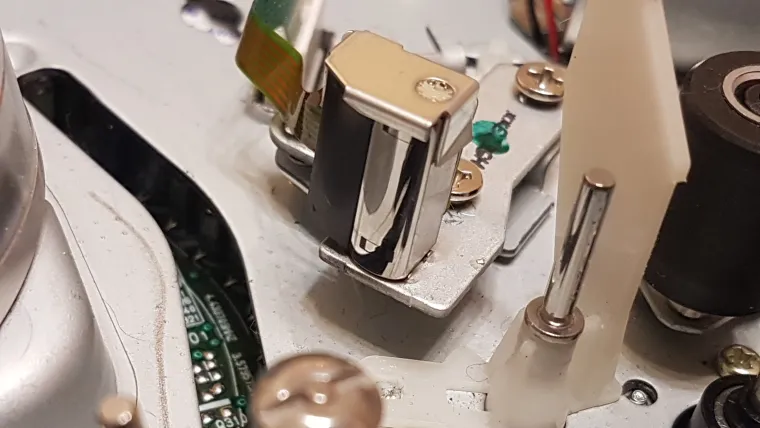

Почищенная мною видеоголовка Аудиоголовка:
Стирающая пленку головка:

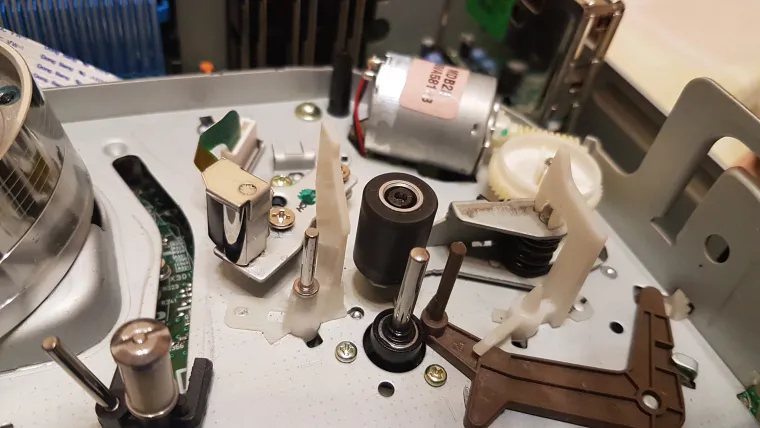

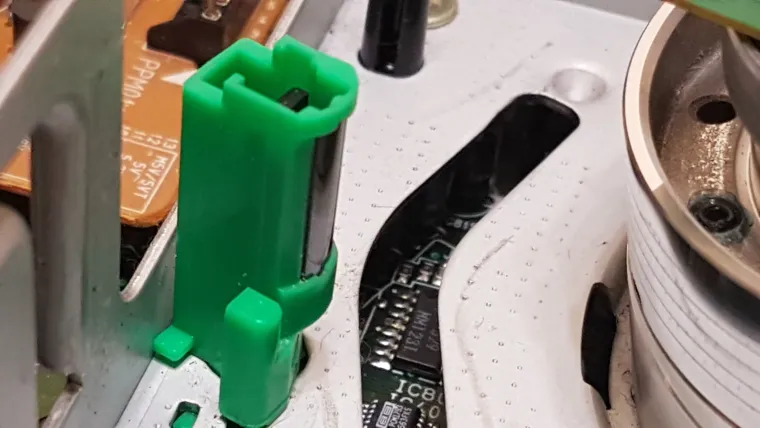

Некоторое количество элементов для протяжки ленты и для подачи\изъятия видеокассет:
Все чистенькое, красивое!
Давайте теперь его соберем и помоем снаружи корпус:
Во, как новый! Попробуем посмотреть на нем видеокассету? Да, попробуем! Готово! Он заработал! Фото и видео по итогу приложу позднее, так как фотографировал на другой телефон, а сейчас нет возможности скинуть фото на комп.
На этом все, ремонт закончен, магнитофон продолжит служить и радовать меня своей качественной работой. Качество изготовления у него превосходное, он прослужил столько лет и готов служить и дальше!! Спасибо за внимание!
Помню как в детстве заглядывал внутрь VHS-ника, чуть приоткрывая его вот эту вот шторку.. И видел большую катушку. Всегда было интересно на нее посмотреть в разобранном виде. Разумеется, интерес забывался как только я отходил от магнитофона. Но тут в вашей статье все показано и рассказанно, наконец увидел что там скрывается, спасибо!
Что вы оцифровываете-то?
@akukushkin1 как нибудь мы еще и разберем видеоголову, внутри там тоже есть интересное! Оцифровываю видеокассеты с домашними видео(свадьбы, праздники, утренники, выпускные) ну и для себя - тв записи прошлых лет:)) VHS крутая штука!
@akukushkin1 я еще планирую показать, как VHS в работе, как пленку натягивает, как кассеты читает:))) Время будет - подробный фото и видеорепортаж сделаю.
@ALEXLED сказал :
Здравствуйте! По сравнению с предыдущими "пропажами", в настоящий момент можно сказать, что вы всего лишь отлучились на 5 минут...
Круто! А какое именно устройство производит запись в цифровом формате?
Правильно ли я понимаю вас, что VHS и DVD формируют сигналы на разные выходы?
Вообще не обращаю внимания на дату изготовления. Важно состояние и функционал...
Вот сразу бросился недостаток в глаза - это открытый DVD привод...
ТОП!!
Так может они уже ушутаны?
Удивительно... Приводы же дохнут от частого использования... Ну я имею введу оптический узел... Просто диски перестает видеть...
Видимо нагрузка очень слабая... Отсутствуют радиаторы. А диоды в корпусе DO-27, даже не TO-220.
Но, открытый!
А ее больше некуда поставить...
Откуда столько грязи? Может всему виной старые Б/У кассеты? может от них столько пыли?
Поздравляю! Сзади есть гнезда для антенны. У данного плеера есть ТВ тюнер? А возможность записи на VHS есть?
Отлично, и покупать ничего не надо!
Вам спасибо! Ждем новых обзоров, разборов, утилизаций!

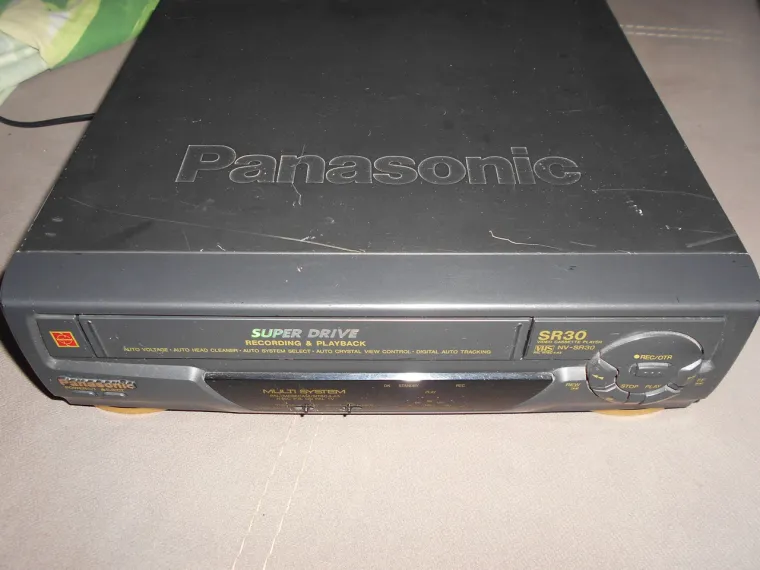

@ALEXLED круто ! Еще один динозаврик на обзоре. Раньше была борьба за клиента и инженеры действительно удивляли качеством и надежностью . А сейчас бяку слепят и нормально . У меня тоже есть динозаврик

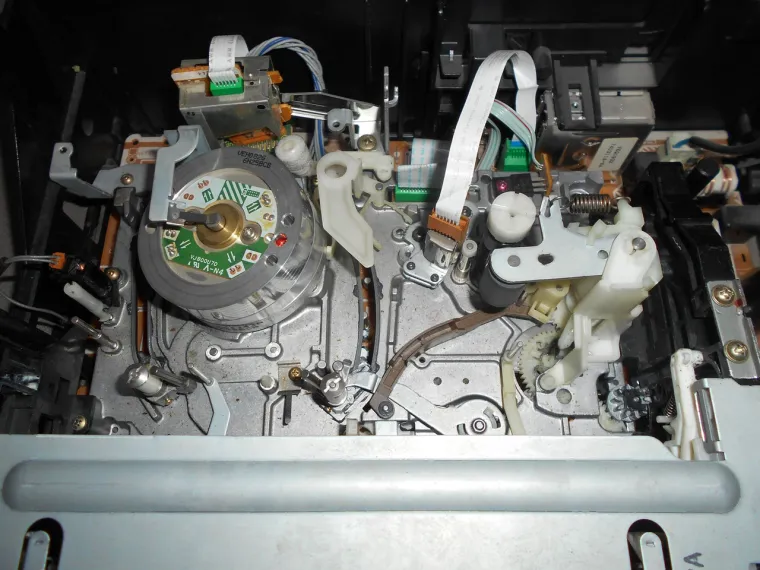

Внутри не так чисто , но все же. Тут крутое дюралевое шасси.

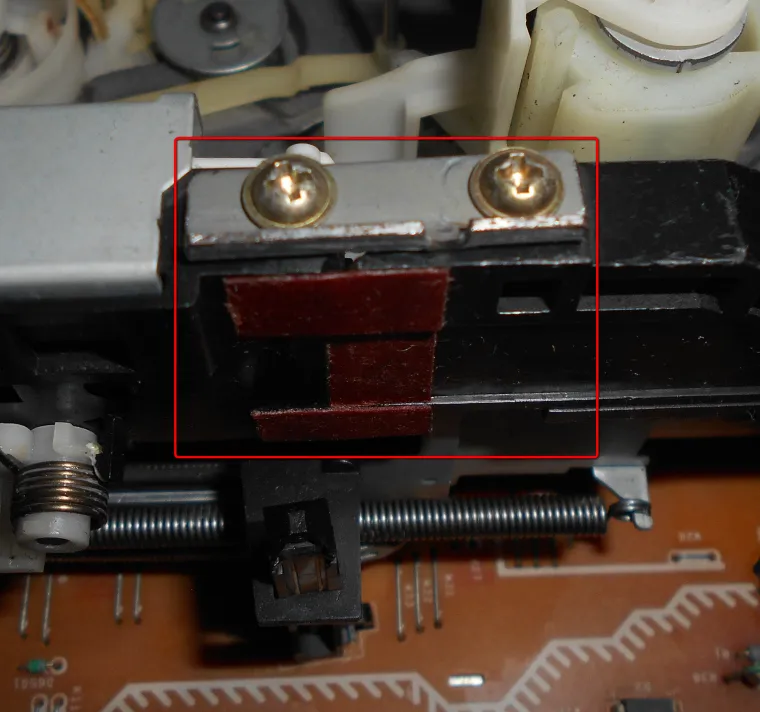

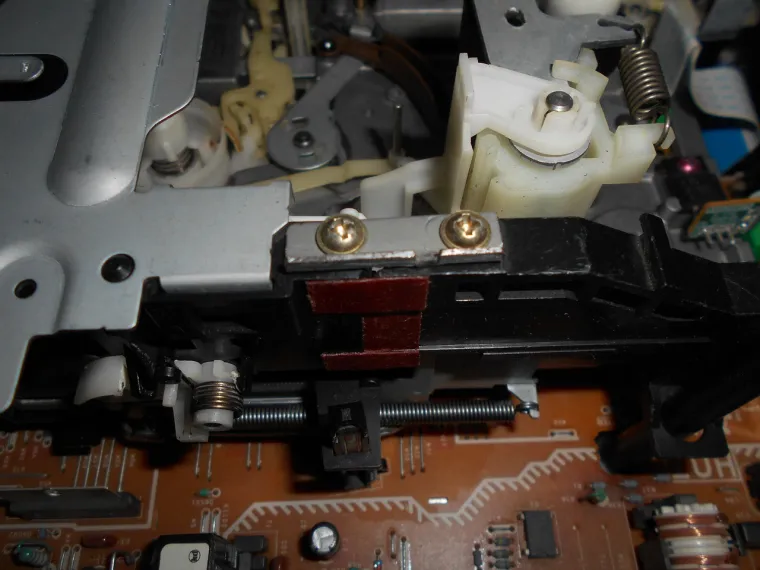

ЛПМ собрали не правильно и кое что пришлось восстанавливать . Нужно по шагам это делать правильно по ключам . Кто то решил , что справится .
Такой вот колхоз пришлось налепить.

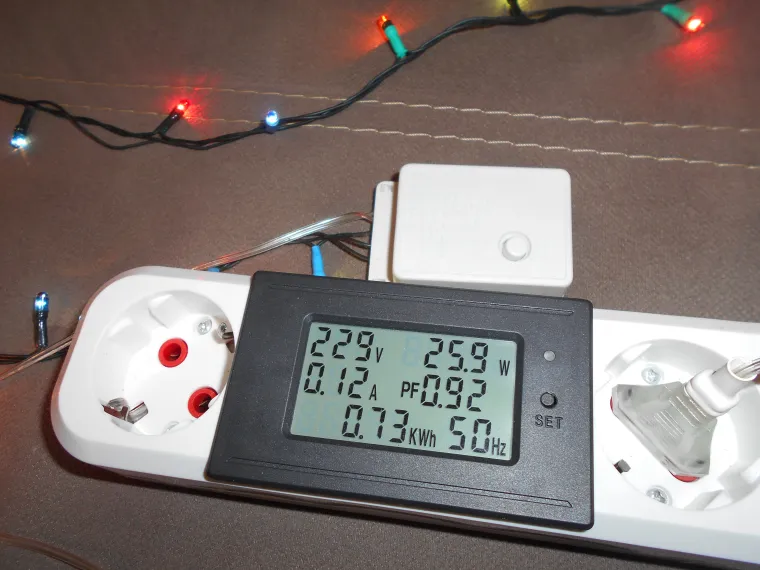

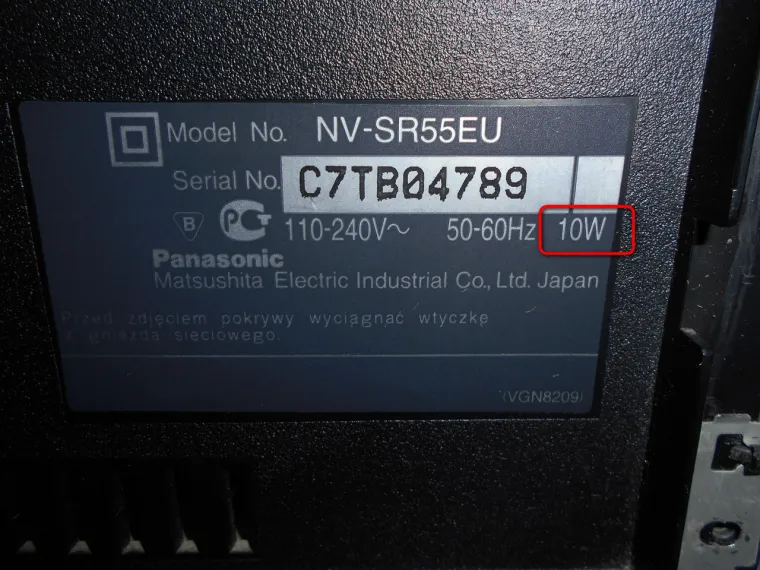

Когда появились такие видеомагнитофоны я был в шоке от потребляемой мощности . Всего - то 10 Вт
Тогда как даже елочная гирлянда на 72 лампочки кушает 25,9 Вт
@Схемотехник ну да:) 5 минут, так 5 минут) Записываю через медиаплеер - рекордер от компании Iconbit, качество видео 720х576 - для видеокассет более чем хватает, у них же всего 240 строчек:) Да, получается, разные сигналы. Только на AV и DVD и VHS выходит.
Дата изготовления говорит нам о том, в какие времена было сделано устройство, очень удобно. Из даты изготовления еще и понятно насколько на то время устройство было функционально. Ведь их делали до 2009 года!
Да, с таким приводом пыль очень быстро попадет на линзу лазера и потребуется обслуживание
Конденсаторы в полном порядке - он же не глючит:))
Да, у меня есть Samsung DVD + VHS combo у которого перестал работать привод, лазерная головка в нем просто РАСПЛАВИЛАСЬ! Как нибудь сделаю обзор-разбор:)
Плату можно было бы установить сверху, тогда бы она была менее уязвима.
Грязи столько из за старых сильно Б/У видеокассет, некоторые приносили вообще с плесенью и из сараев-гаражей-подвалов.
Да, есть тюнер для аналогового тв и функция рекордера на VHS кассеты
@Андрей-Туманенко сказал :
Такое изделие... А почему вы его в отдельной публикации не оформили?
@ALEXLED сказал :
Мне кажется катастрофически быстро... У нормального привода - щелей совсем нет, и то он собирает пыль, если много пользоваться...
Но может уже на подходе? и их неплохо бы заменить для профилактики?
@ALEXLED как вы считаете?
@Схемотехник ну за 2 года он не запылился, а в моей комнате очень пыльно. Я линзу не чистил, а диски он играет хорошо и по сей день. Думаю, лет за 5 может и запылится.
Нет, я считаю, конденсаторы нужно менять только в тех случаях, когда у них отклонения по параметрам от нормы. В данном случае проблем с питанием данного плеера не возникало, и не возникает.
На моей практике их нужно бывает менять только тогда, когда есть хоть небольшие глюки при запуске DVD и VHS плеера. КОгда же глюков нет, то и повода для изучения электрических характеристик конденсаторов нету.Ну мой плеер работает идеально, кассеты воспроизводит, запускается очень быстро и без глюков. Из минусов - устала уже кнопка Play недавно(надо хорошо нажать, чтобы она вообще как нибудь работала) и еще пожалуй то, что VHS кассеты в убитом состоянии его видеоголова плохо схватывает, приходится иногда использовать другой плеер похожего типа от производителя Samsung.
@ALEXLED сказал :
Уборку не делаете? а как дыхание?
Согласен. Я всего лишь имел введу, что кондеры во вторичной цепи, сразу после диодов, быстрее всех изнашиваются, так как работают в импульсном режиме...
Тут есть нюанс. Глюки из-за блока питания могут быть скомпенсированы следующими преобразователями, которые стоят между блоком питания и "электроникой". Поэтому глюки и не могут быть заметны. Но при этом проблемы могут быть. А вот те узлы которые питаются от блока, без стабилизации или с линейными преобразователями - будут страдать из-за низкого качества напряжения на выходе БП.
