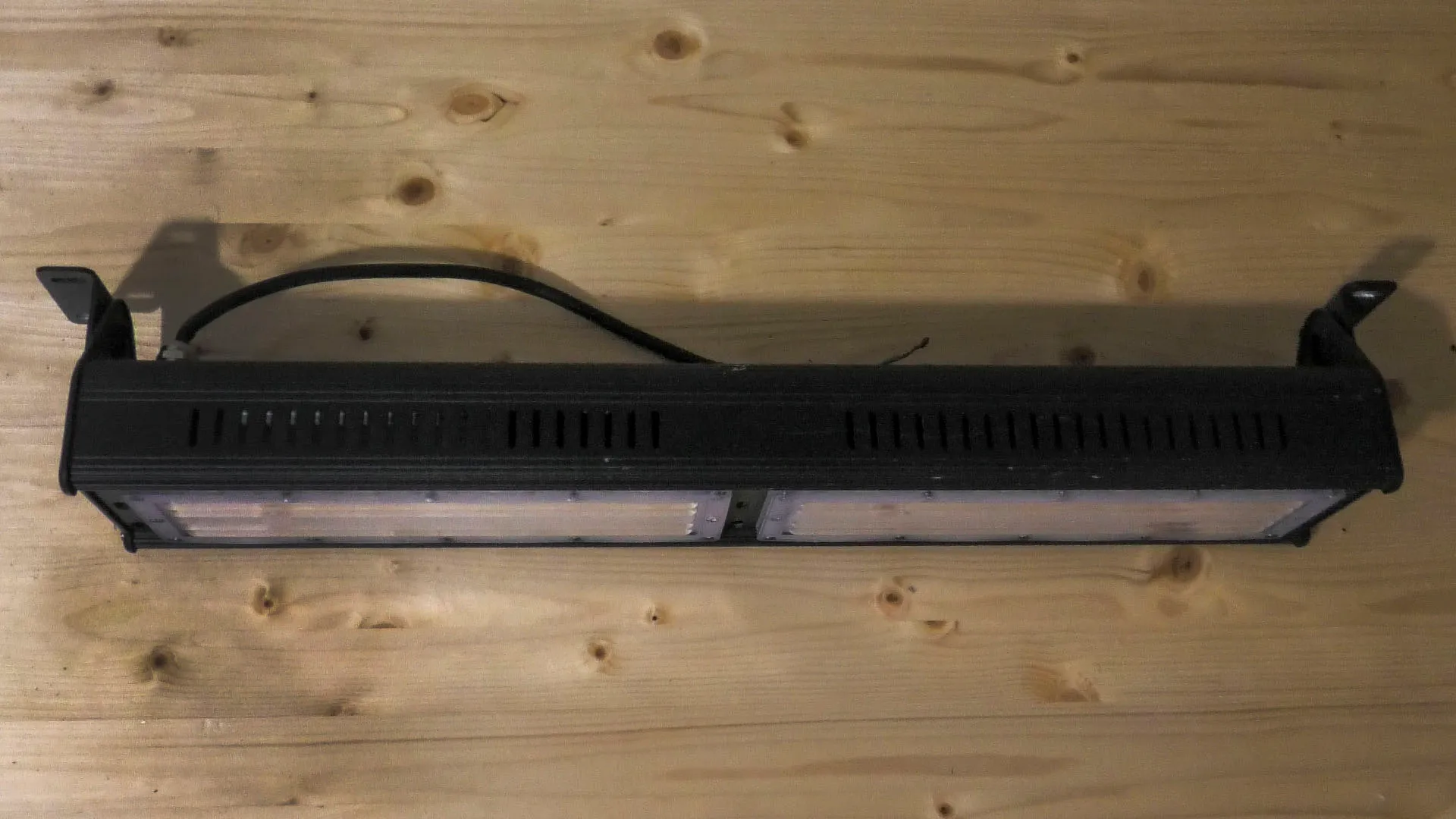

Светильник от Jazzway за 9 тыc. рублей. PPl-01 100 ватт.

Здравствуйте, сегодня поглядим, посмотрим, что такое светильник за не плохие деньги, можно сказать светодиодное устройство "тяжелого люкс класса". Причем, в заголовке указана одна из самых низких цен, что мне удалось найти.

Да за эти деньжища можно коробку таких-то прожекторов и лампочек купить.

И да действительно можно, причем не только их. Как бы то ни было, такие устройства выпускаются, приобретаются и используются, а одно оказалось у меня.

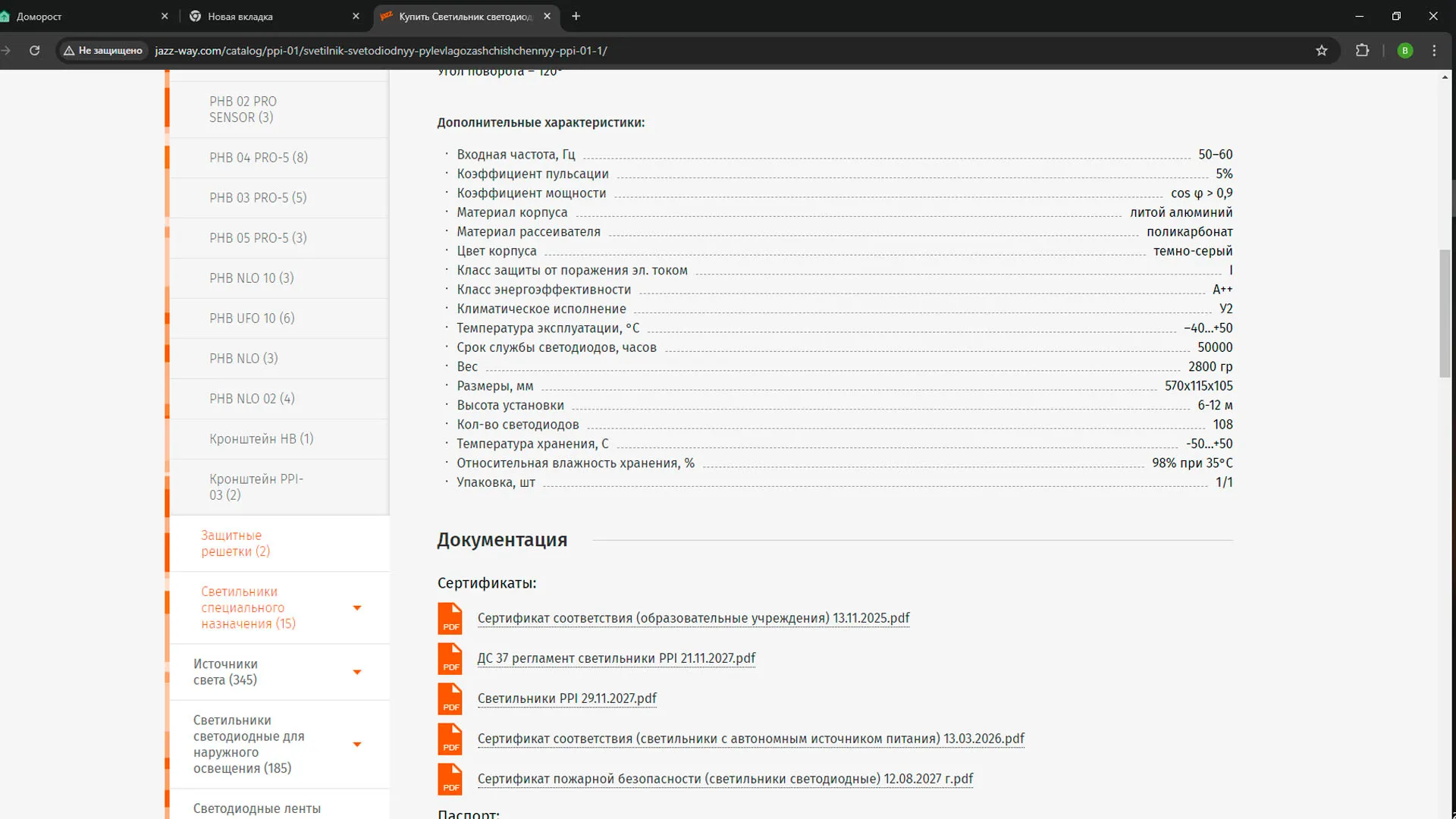

Сразу нужно оговориться, что светильник был неисправен, а теперь в строю, соответственно не новый, когда он был выпущен я тоже попробую определить. Его характеристики могут отличаться от более свежих версий, вкладышей в комплекте конечно нет и сравнивать измеренные параметры будем с указанными на сайте производителя, для модели с такой-же маркировкой PPl-01 100 w вот они:

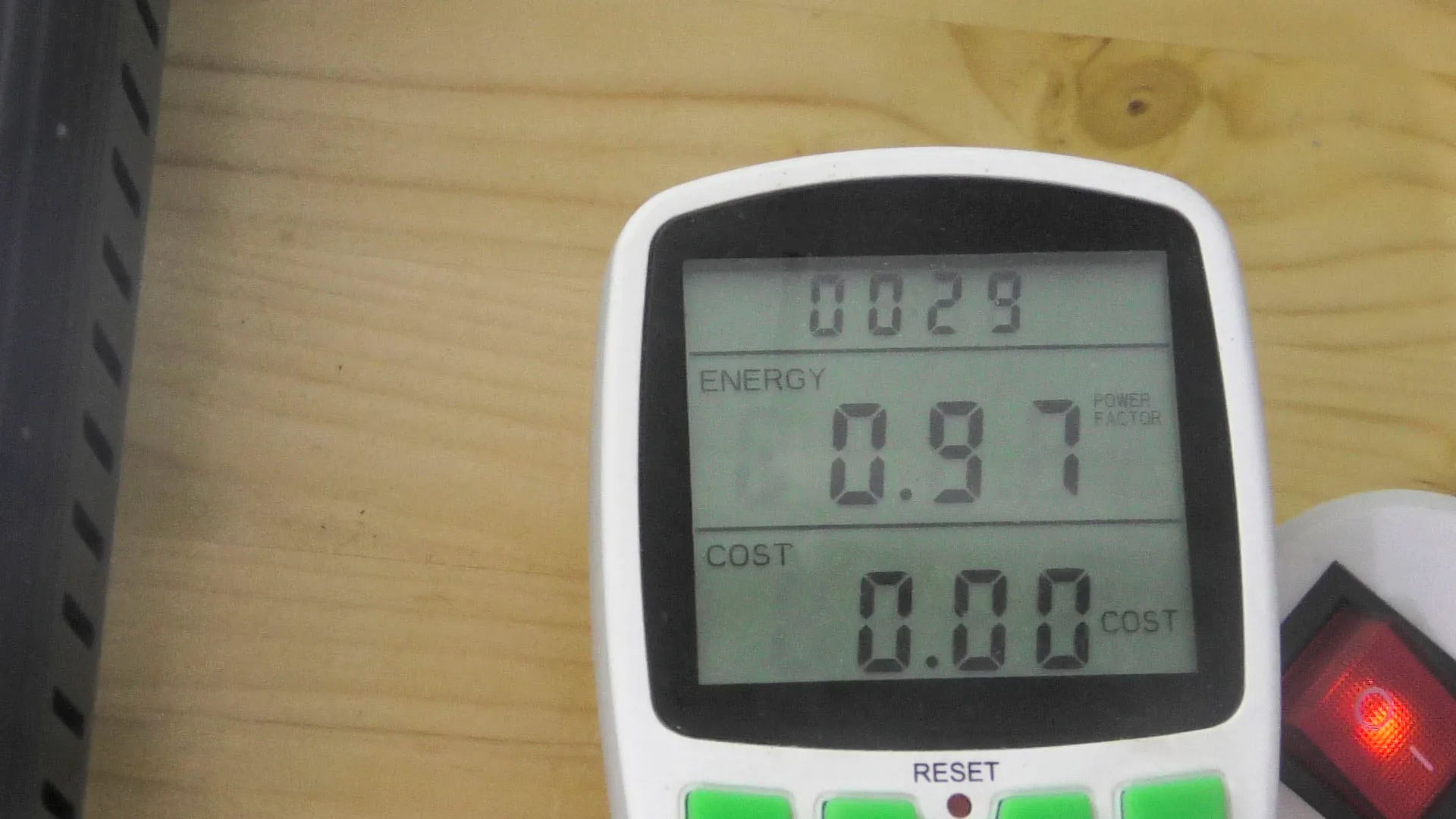

Среди прочего здесь выделяется коэф. мощности который указан больше 0,9 и это сильное заявление! Давайте это сразу проверим.

И да действительно соответствует! Почти как у лампы накаливания. Драйвер, с таким PF будет меньше нагружать питающую сеть чем аналогичный потребитель с более низким PF той же мощности и помех от него тоже будет меньше. Так-же это косвенно говорит и высоком качестве изделия. С помощью осциллографа можно визуализировать форму потребляемого тока:

Желтая синусоида это напряжение, а синяя ток. Синусоида тока чуть пушиста и практически полностью совпадает с формой питающего напряжения.

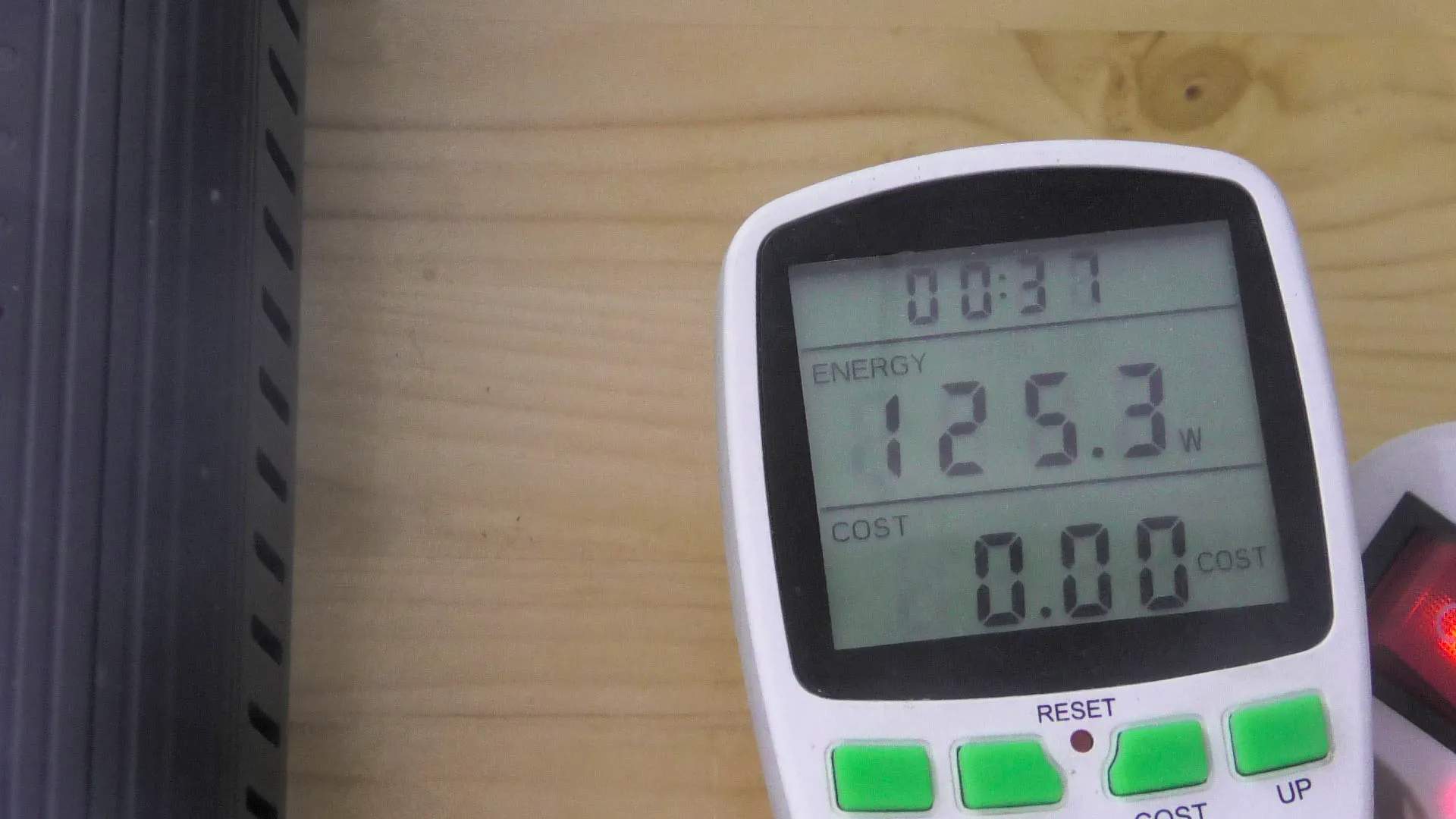

Проверим мощность:

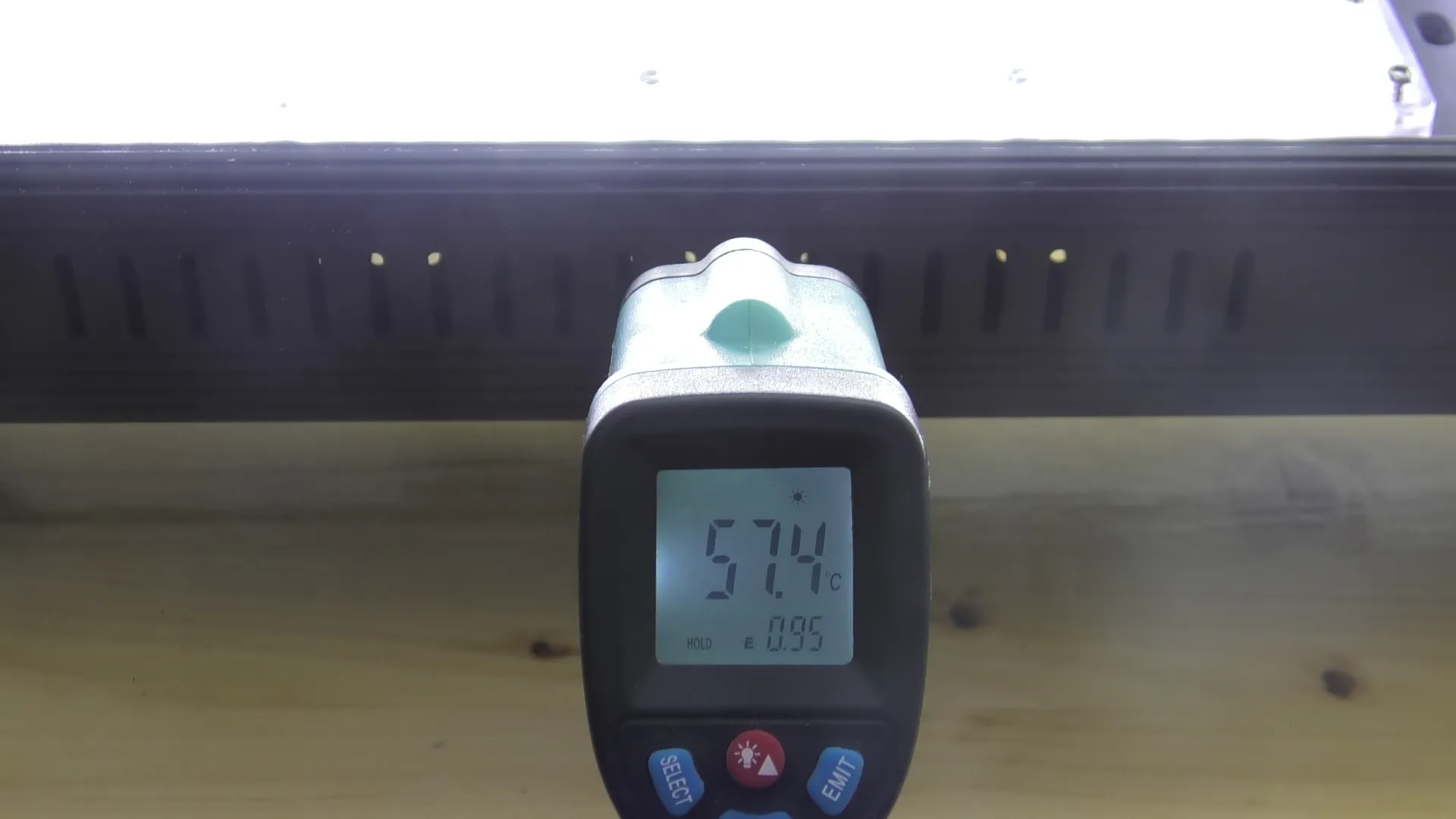

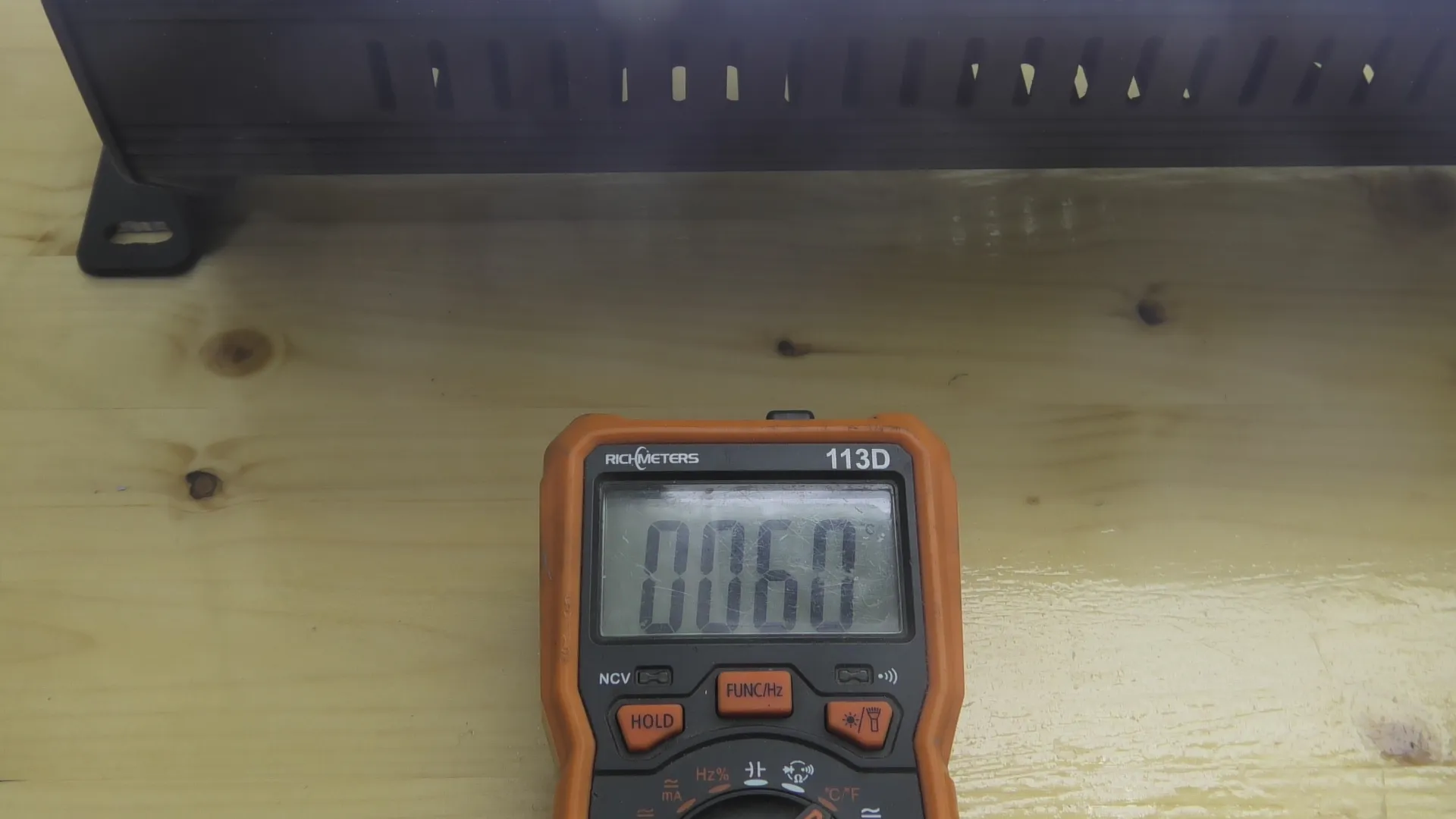

При первом включении потребление 125 ватт при заявленных 100. Неудивительно, что здесь нет недобора, по мере нагрева ватты стабилизируется на отметке 117. Весит светильник около 2,4 кг., проверим как корпус нагревается такой мощностью за 15 минут работы.

Рассеиватель позволил поместить и закрепить термодатчик рядом со светодиодами, нагревается это место не сильно больше:

В помещении холодновато, так что я бы накинул градусов 5 если б измерения проводились при 25 градусах.

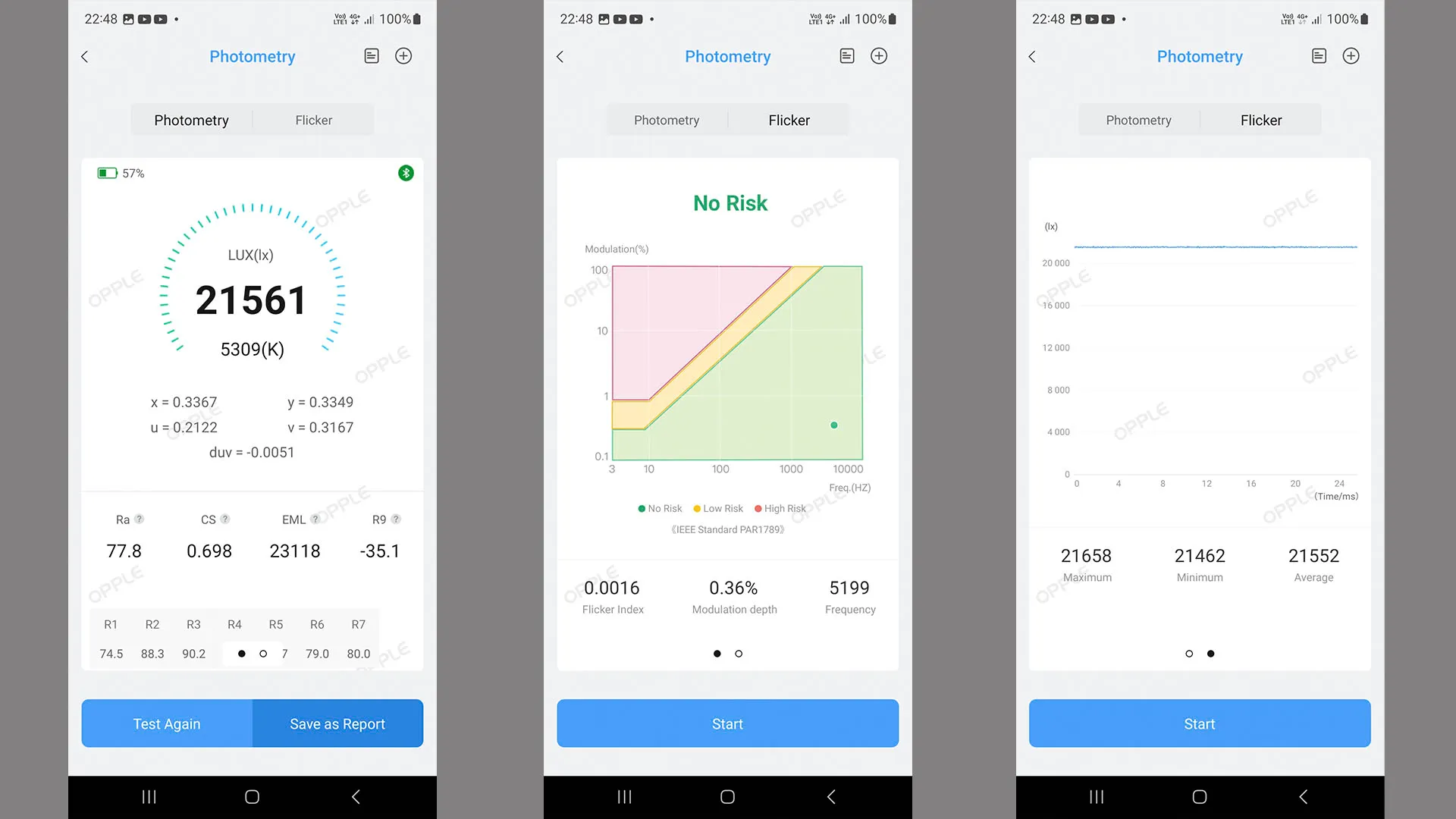

Проверим характеристики света:

При заявленных 5% процентах мерцания прибор измерил его ниже 1%. Цветовая температура при указанной 5000К измерена в 5300К. А цветопередача оказалась чуть ниже 80 и определена в 77,8 единиц, что можно списать на погрешность.

По поводу цветопередачи хочу заметить, что светильник скорее всего сделан в прошлом десятилетии, соответственно на светодиодах прошлых поколей. И по моим наблюдениям в те времена цветопередача 70, или даже ниже, была средней по «больнице».

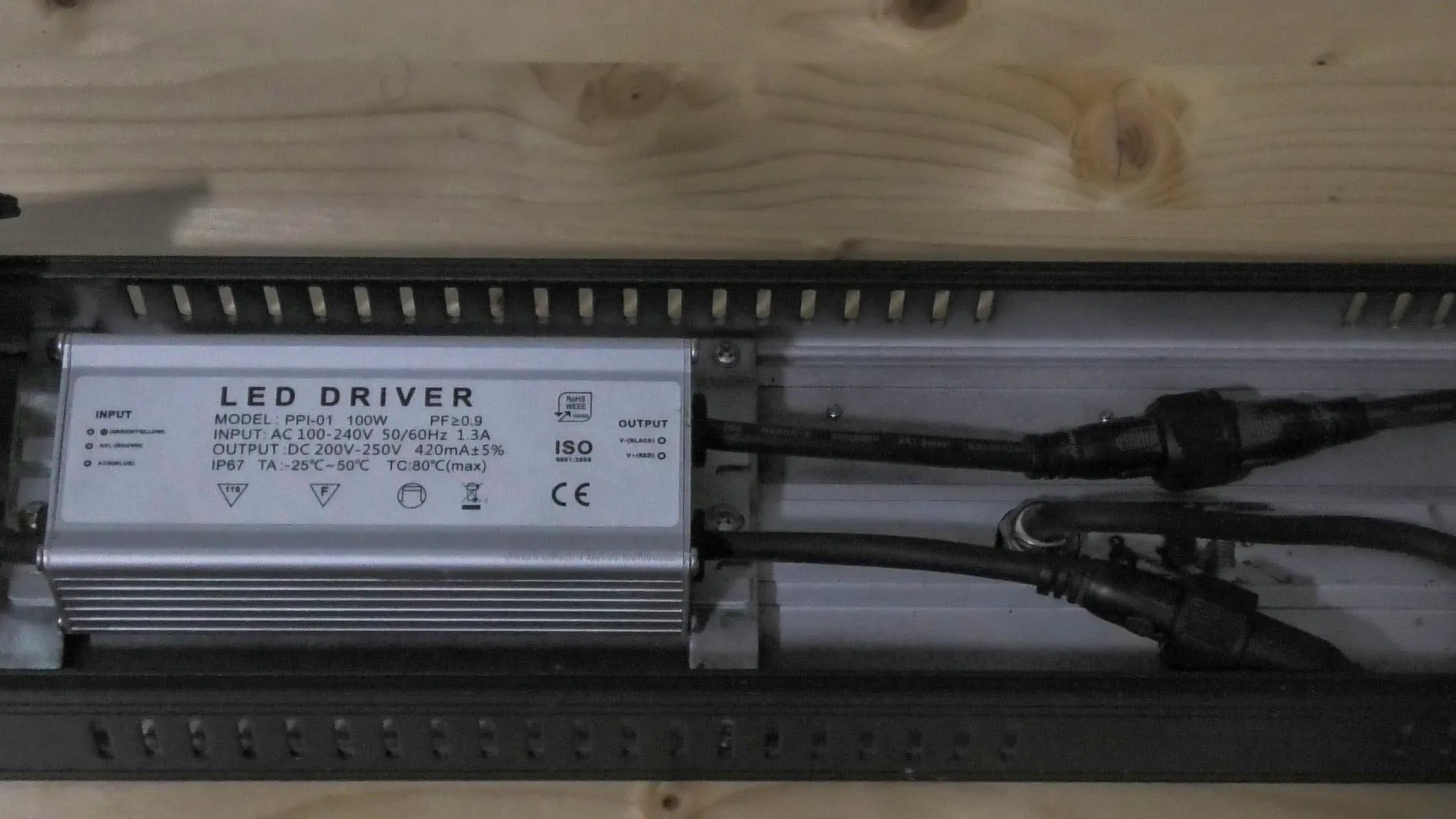

Кстати, я считаю мерцание света менее 1% это уже не косвенный, а прямой показатель высокого качества питающего драйвера. Взглянем на него:

Алюминиевая коробка, наглухо залитая компаундом, не хватает потенциометра для регулировки выходного тока. Производитель обозначился не иначе как LED DRIVER. Указано, что питаться такой драйвер может от 100-240 VAC и действительно светильник не гаснет и на 80 вольтах, потребляемая мощность не уменьшается, а слегка возрастает процентов на 10. Однако уже на 160 VAC из ЛАТР-а начинает доноситься треск усиливающийся по мере снижения напряжения.

Питает драйвер светодиоды распределенные на две отдельные платы, поглядим, как они выглядят под рассеивателем.

Корпуса соединены по 2 штуки параллельно с протекающим через них током 209 мА. Т.е. на две платы будет 418 мА, падение напряжение на одном корпусе светодиодов составляет 9-9,04 вольт, выходное напряжение драйвера 248 VDC. Можно посчитать, что на светодиоды уходит 103,7 ватт мощности.

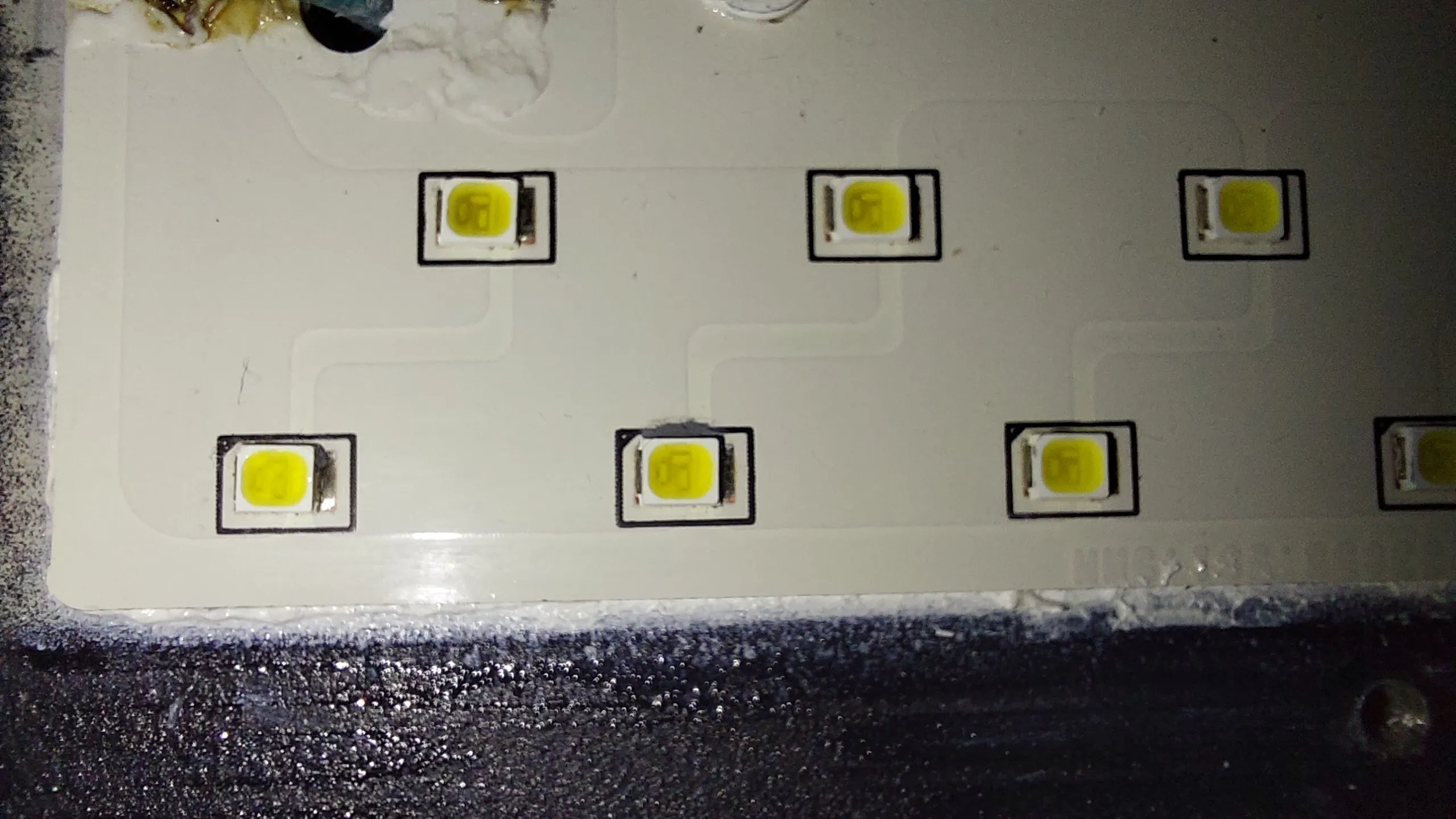

Заметно, что светильник какое-то время работал, корпуса с кристаллами даже не нужно отдельно запитывать, чтобы увидеть сколько их там.

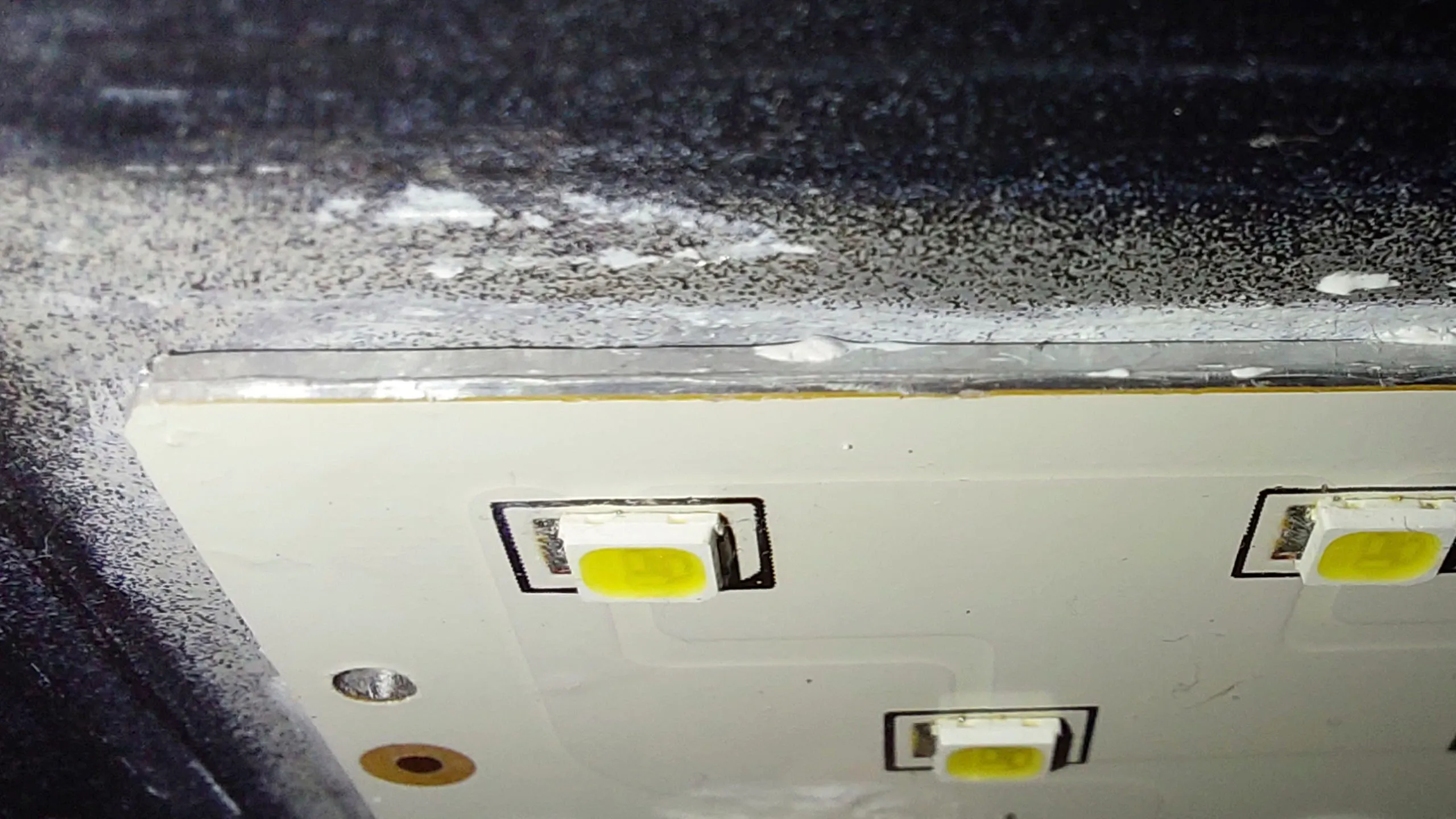

Компаунд внутри потемнел и отчетливо видно количество светодиодов. Причем именно здесь я устанавливал термодатчик, который показал хорошую температуру с одним, но. Рядом с краями платы виднеется белая термопаста, это новый термоинтерфейс. Старый был серого цвета и нанесен примерно на 70% площади платы. Причем его не было именно ближе к краям, где и расположены самые потемневшие корпуса. В этих же местах между корпусом светильника и платами есть зазор:

Да он не шибко большой, термопаста там есть, но прижимом её не выдавило, а значит тепловая связь под вопросом. Именно эти причины я бы отнес к одним из тех, что вывели данный светильник из строя.

Что-же тут изменить для увеличения надежности?

1.       Качество сборки. Термопаста должна быть распределена по всей поверхности платы.

2.       Плату к корпусу прижимают 3 винта которые находятся в середине. Если их сделать 6 и расположить между парами светодиодов, то они лучше прижмут плату и уменьшат зазор.

3.        Снизить мощность драйвера.

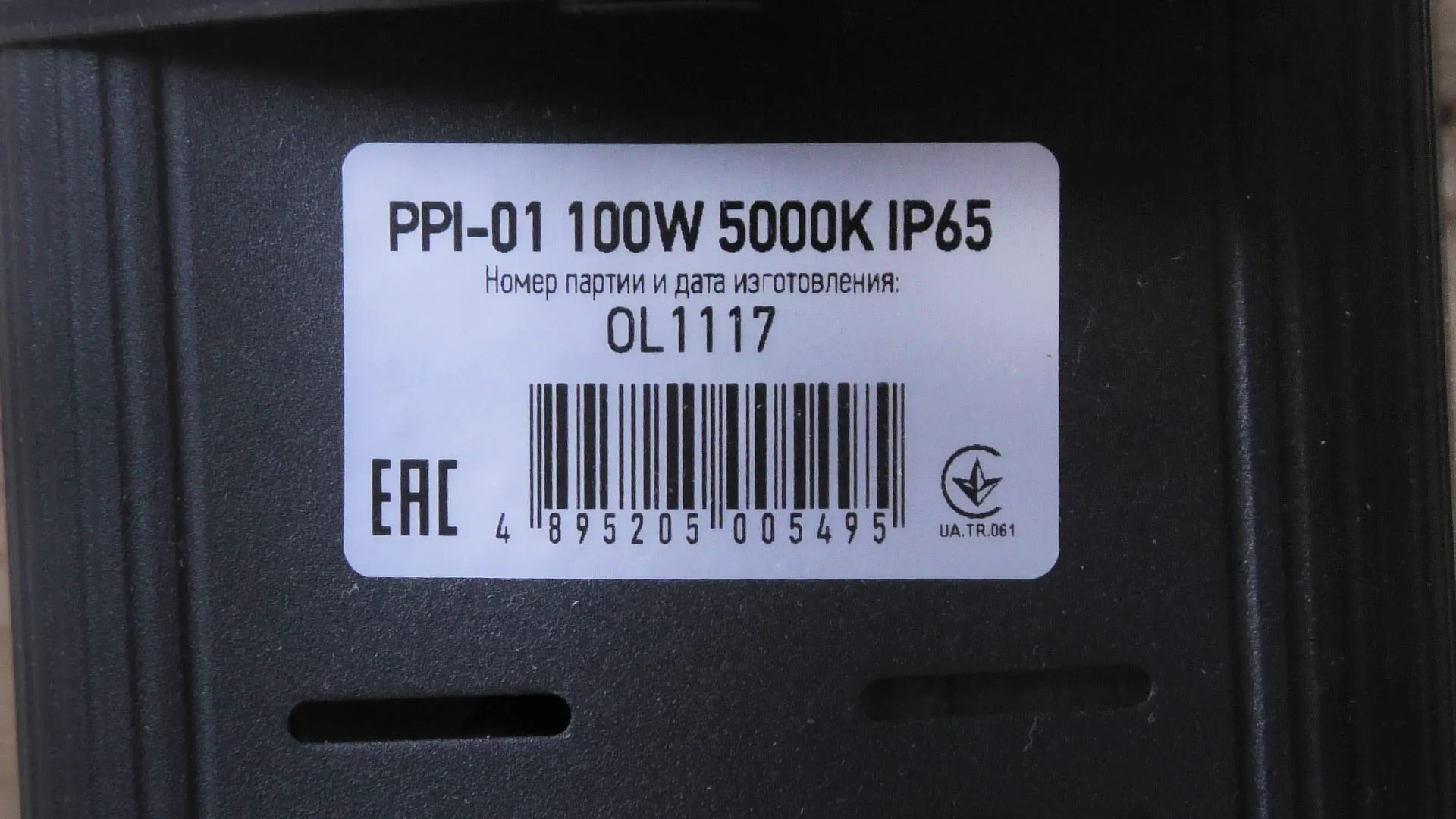

Давайте попробуем определить, когда данный светильник был изготовлен, для этого обратимся к шильдику:

Казалось бы, указана то, что нужно, но не совсем понятно. OL - это номер партии? 1117 - это 11 ноября 2017 года? По логике интерпретируется как-то так. Светил он скорее всего в не плохих условиях, на каком-нибудь складе под потолком, и судя по старой высохшей термопасте, делал это минимум года 3-3,5.
