Светлячок от "GE 15W"

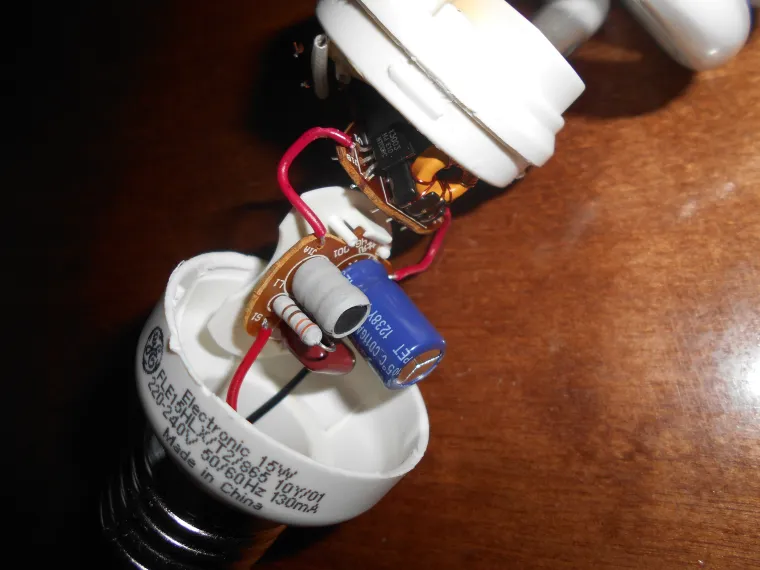

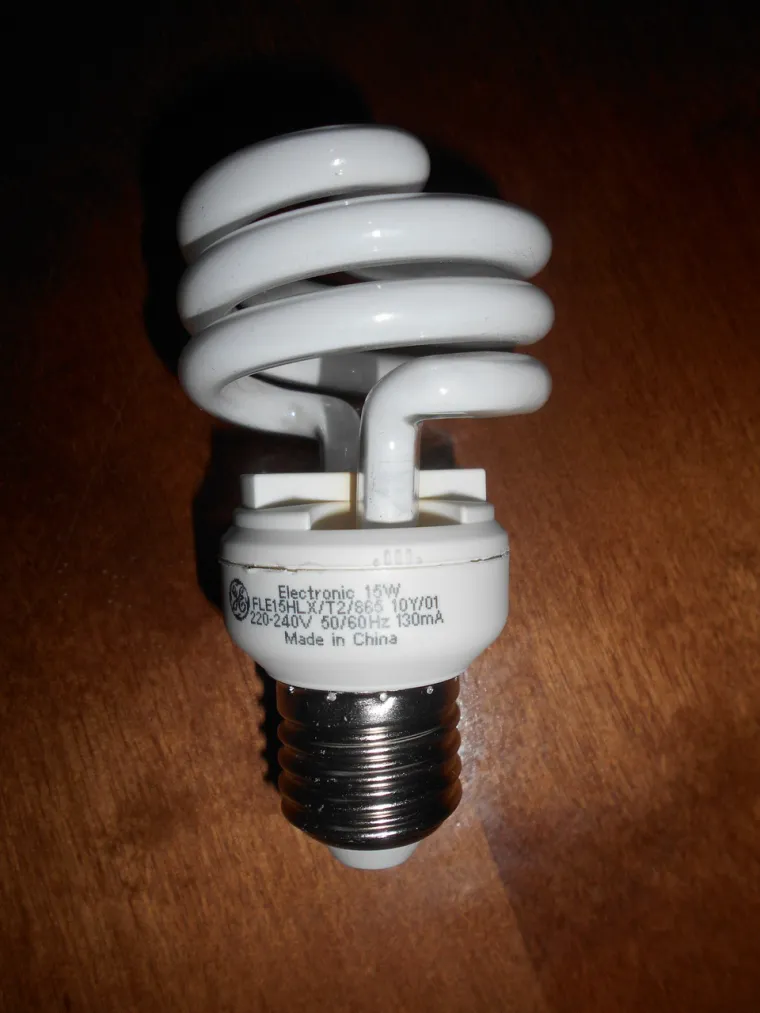

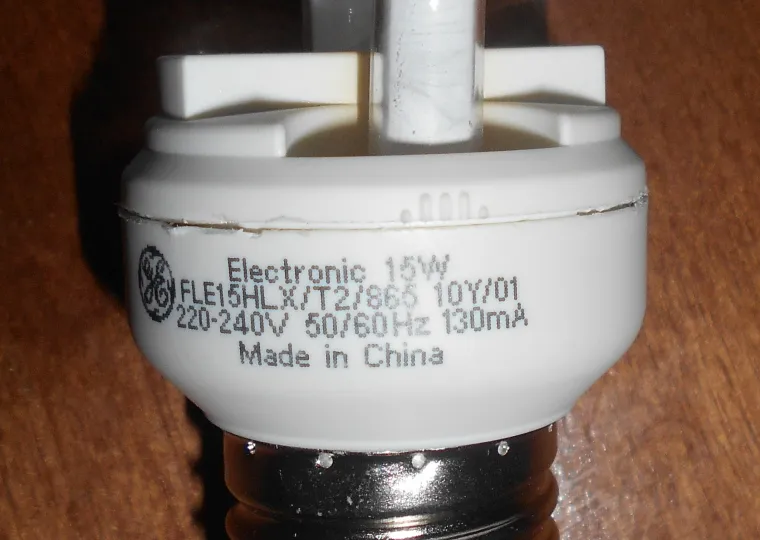

Всем здравствуйте ! Сегодня предлагаю заглянуть в КЛЛ с теплым стартом от "GE" . Заодно и сравним внутренности с лампой "Управдом" из обзора ALEXLED. На корпусе лампы есть вся необходимая информация о ней .

В общем вскрываю

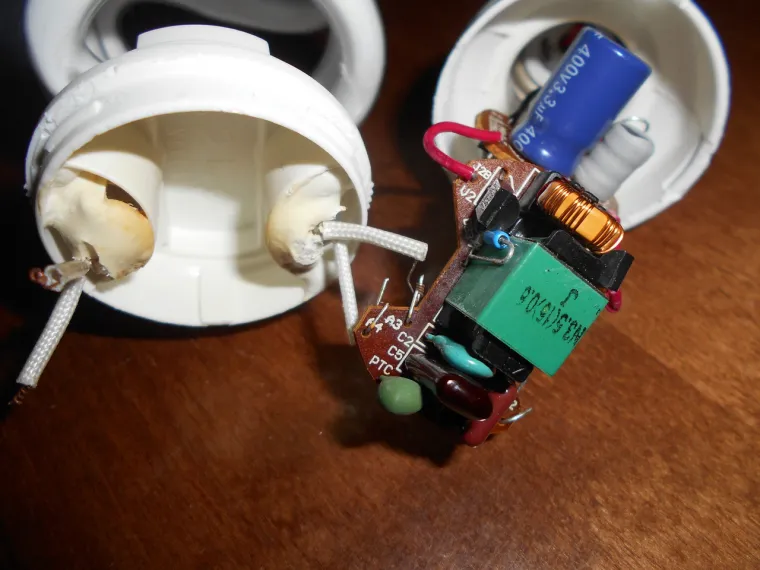

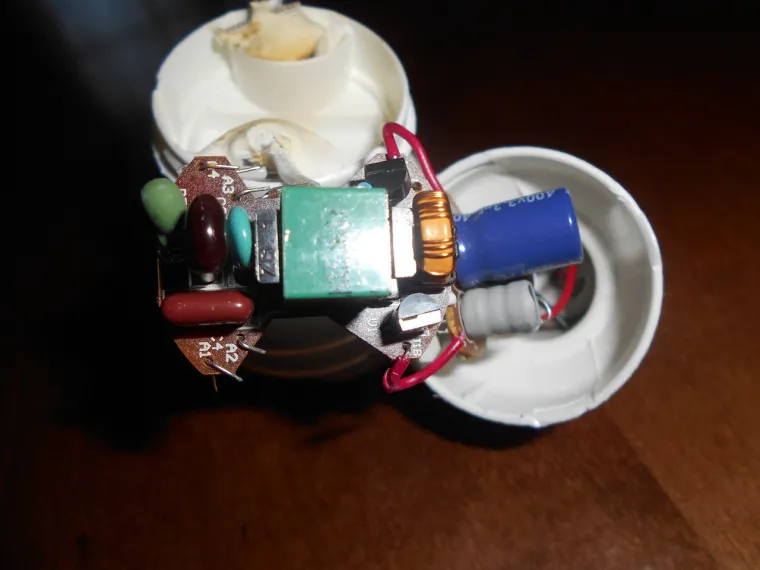

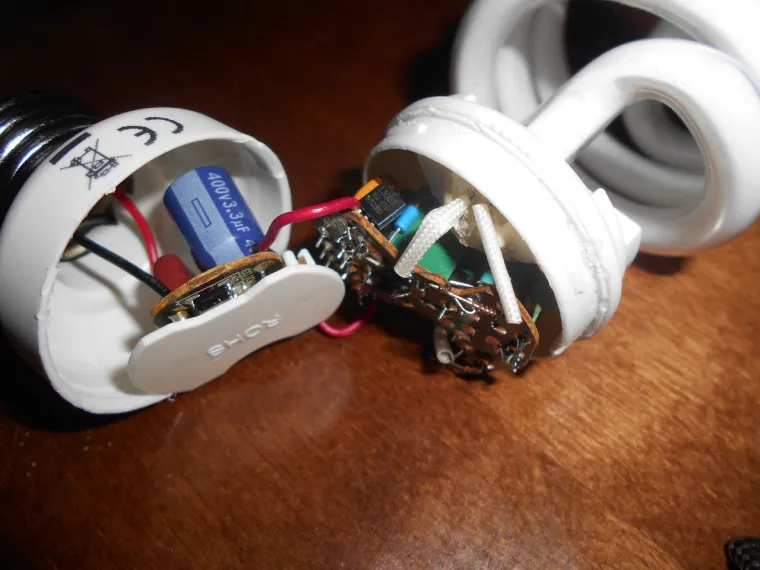

Ого , сколько всего внутри . Двухплатная конструкция .

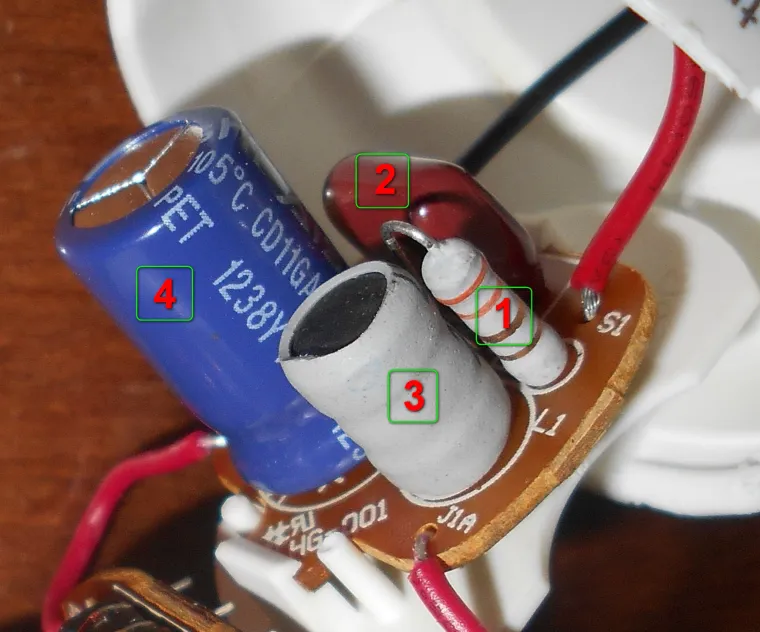

На одной плате собран выпрямитель . Тут все как любит Светотехника. Резистор-предохранитель (1), пленочный конденсатор (2), дроссель (3), электролитический конденсатор правильной фирмы 3,3 мкфх400В (4).

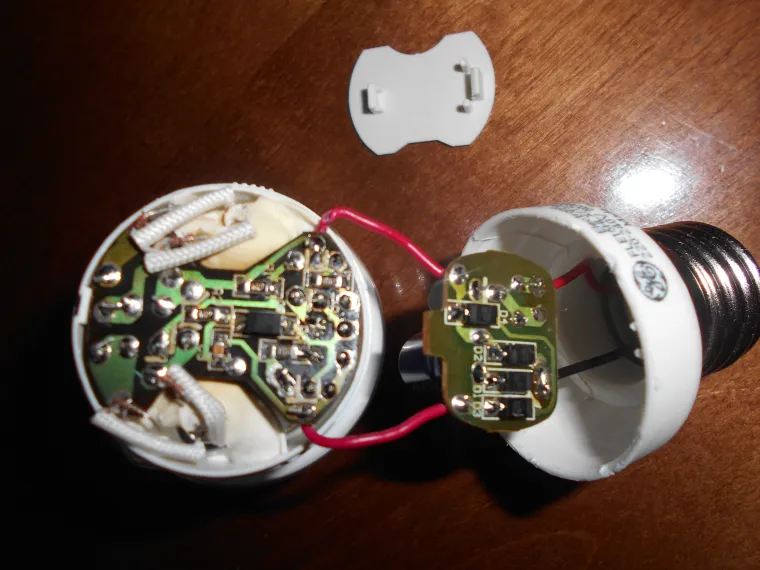

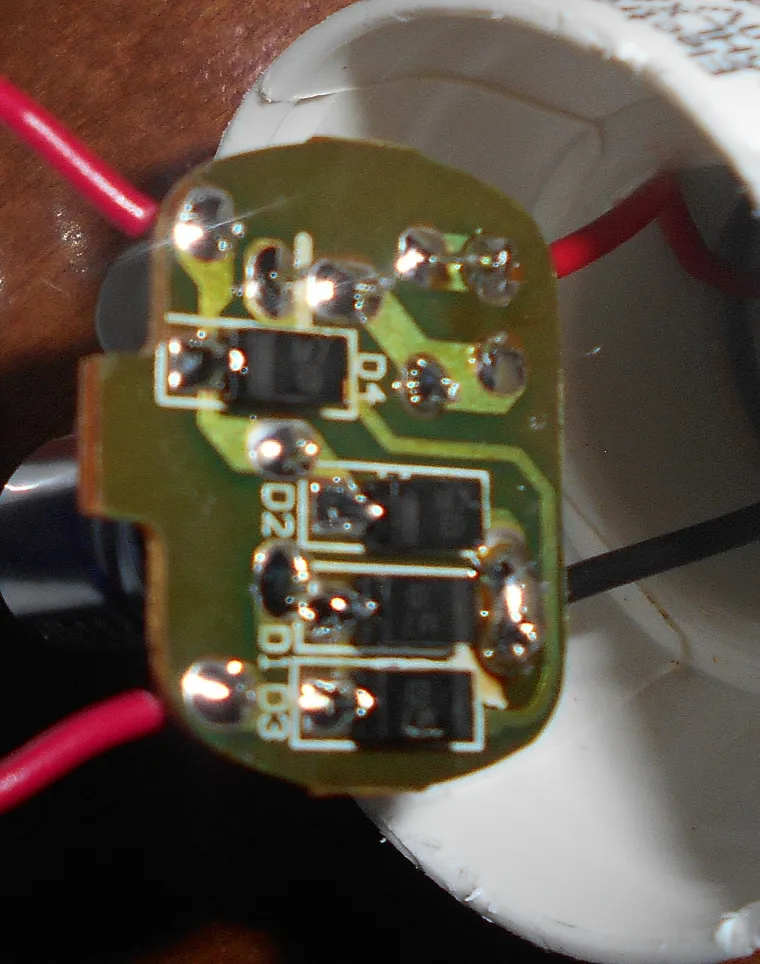

С обратной стороны диодный мост .

Вот нам всем знакомые транзисторы 13003

Разбираю дальше. Такой не маленький ферритовый сердечник в дросселе .

Уже видно как не совсем аккуратно собрали лампу на заводе

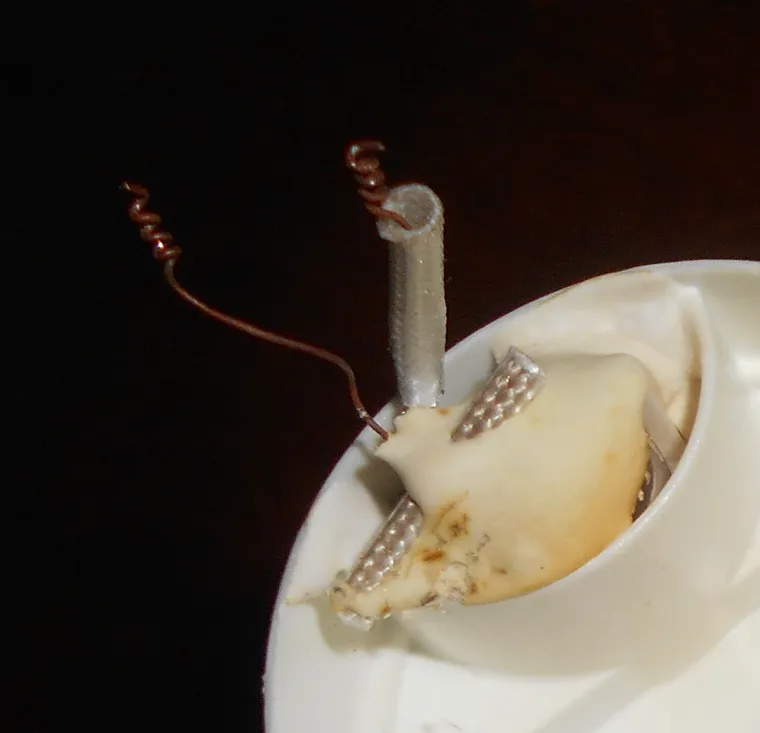

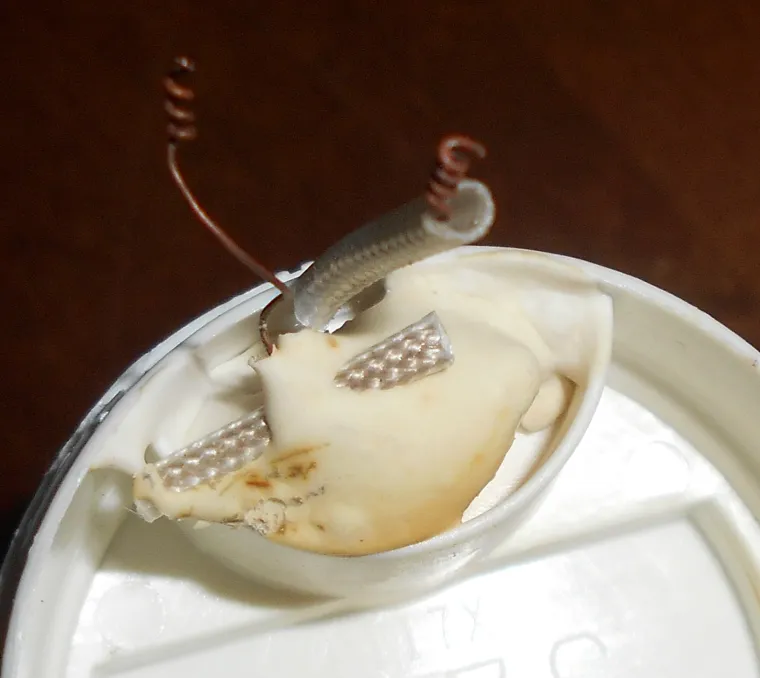

Как вам такое ? На один из выводов кембрик не надели , но он есть и застыл в герметике.

Ну да ладно , главное работает . Выдрал кембрик из герметика и собираю все назад как было

Ну вроде собралась и можно включать

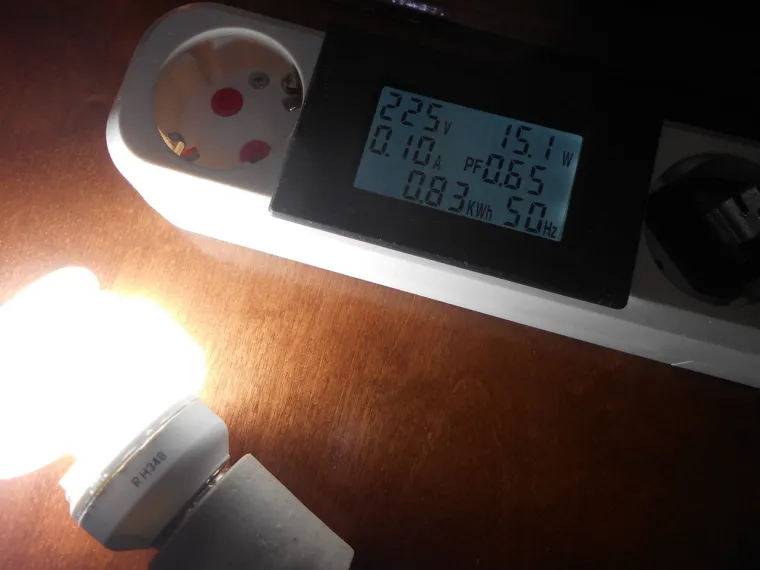

Фактически потребляемая мощность лампы 15,1 Вт , после прогрева 13 Вт.

Как Вам конструкция лампы ? От лампы "Управдом" вроде как не сильно отличается ?

Комментарии9

@Андрей-Туманенко сказал :

Всем здравствуйте !

Здравствуйте!

Сегодня предлагаю заглянуть в КЛЛ с теплым стартом от "GE" . Заодно и сравним внутренности с лампой "Управдом" из обзора ALEXLED. На корпусе лампы есть вся необходимая информация о ней .

Что-то подсказывает, что лампа "Управдом" будет по-проще. Ведь она же как бы для "ЖКХ" предназначена...

В общем вскрываю

Давайте!

Ого , сколько всего внутри . Двухплатная конструкция .

Ого!!

На одной плате собран выпрямитель . Тут все как любит Светотехника. Резистор-предохранитель , пленочный конденсатор , дроссель, электролитический конденсатор правильной фирмы 3,3 мкфх400В .

Пленочный конденсатор - конденсатор "неэлектролит". Да, насыщенная входная часть... А чей электролит?

Вот нам всем знакомые транзисторы 13003

В корпусе ТО-92. Не мелковаты? ТО-126 были бы предпочтительнее?

Уже видно как не совсем аккуратно собрали лампу на заводе

Угу, видимо, из-за спешки. Спешили домой, на обед или еще куда... По быстрее, по скорее...

Как Вам конструкция лампы ? От лампы Управдом вроде как не сильно отличается ?

Давно мы не видели такой реализации. Схемотехника в обоих случаях неизвестна... Понятно, что КЛЛ с одной единой платы широко распространены и отлично работают. Поэтому, здесь вопрос, заключается в качественном отличии обоих драйверов между собой. То есть насколько "Управдом" удешевлен, и насколько "GE" качественный. Поэтому, все-таки, отличие нужно рассматривать по схемотехнике и электронным компонентам.

2

@Схемотехник сказал :

Пленочный конденсатор - конденсатор "неэлектролит". Да, насыщенная входная часть... А чей электролит?

Ну как же ? Если правильной фирмы , то конечно же AiSHi

В корпусе ТО-92. Не мелковаты? ТО-126 были бы предпочтительнее?

Почему то во всех последних разобранных лампах именно в корпусах ТО-92. Помните ALEXLED показывал контроллер для елочной гирлянды , где тиристоры "затолкали " в "каплю" ? Это тенденция такое .

Угу, видимо, из-за спешки. Спешили домой, на обед или еще куда... По быстрее, по скорее...

В Китае все куда - то несутся галопом потому и ошибаются . Нужно сбавить темп жизни и будет все тип-топ.

Давно мы не видели такой реализации. Схемотехника в обоих случаях неизвестна... Понятно, что КЛЛ с одной единой платы широко распространены и отлично работают. Поэтому, здесь вопрос, заключается в качественном отличии обоих драйверов между собой. То есть насколько "Управдом" удешевлен, и насколько "GE" качественный. Поэтому, все-таки, отличие нужно рассматривать по схемотехнике и электронным компонентам.

Я так полагаю схемотехника одинаковая, а вот качество "рассыпухи" в лампах это вопрос открытый . Один конденсатор правильной фирмы чего стоит . Ну или вот ферритовый сердечник у дросселя такой не маленький .

2

@Андрей-Туманенко сказал :

Ну как же ? Если правильной фирмы , то конечно же AiSHi

Да, да... В первом посту я не заметил слово "правильной"...

Почему то во всех последних разобранных лампах именно в корпусах ТО-92. Помните ALEXLED показывал контроллер для елочной гирлянды , где тиристоры "затолкали " в "каплю" ? Это тенденция такое .

Да... По поводу гирлянды... Там ведь тиристоры работают на низкой частоте... Да и к тому же мощность гирлянды распределена на несколько каналов... А вот у лампочки один инвертор, который на высокой частоте, "раскачивает" трубку... Причем, через верхний транзистор прокачивается вся мощность... Поэтому, может быть интеграция в каплю еще не так страшна, по сравнению с решением, использующимся в КЛЛ.

В Китае все куда - то несутся галопом потому и ошибаются . Нужно сбавить темп жизни и будет все тип-топ.

Большой темп - отличное оправдание низкому качеству...

Я так полагаю схемотехника одинаковая, а вот качество "рассыпухи" в лампах это вопрос открытый . Один конденсатор правильной фирмы чего стоит . Ну или вот ферритовый сердечник у дросселя такой не маленький .

Согласен. Но меня только смущают биполярники в ТО-92...

2

@Схемотехник сказал :

Да... По поводу гирлянды... Там ведь тиристоры работают на низкой частоте... Да и к тому же мощность гирлянды распределена на несколько каналов... А вот у лампочки один инвертор, который на высокой частоте, "раскачивает" трубку... Причем, через верхний транзистор прокачивается вся мощность... Поэтому, может быть интеграция в каплю еще не так страшна, по сравнению с решением, использующимся в КЛЛ.

Потребляемый лампой ток 0,1 А . Импульсный ток коллектора в таком корпусе вроде 2 А

2

@Андрей-Туманенко сказал :

Потребляемый лампой ток 100 мА . Импульсный ток коллектора в таком корпусе вроде 2 А

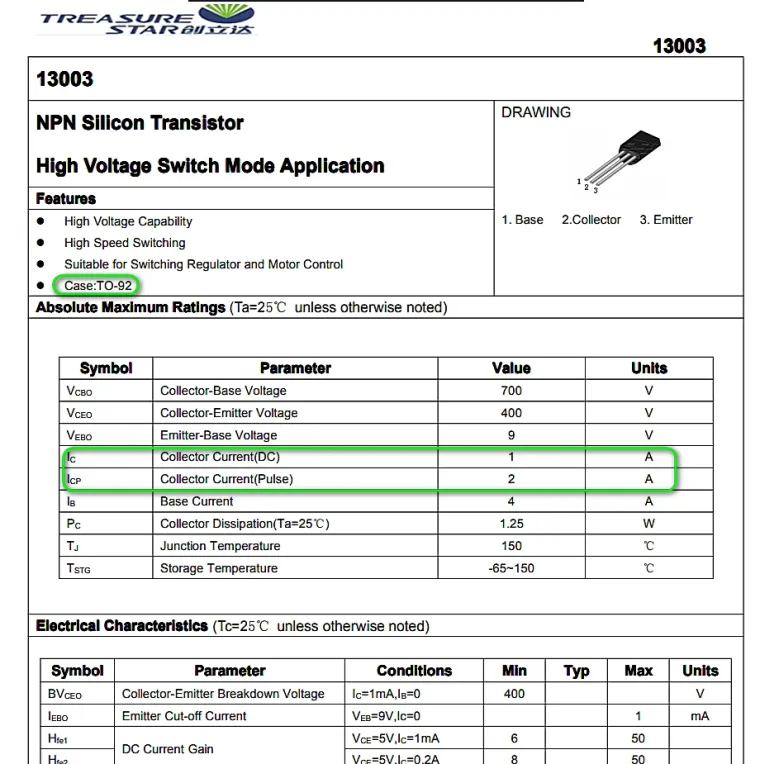

По даташиту, ток коллектора 2 Ампера при 25 градусах... То есть при комнатной температуре...

2

О! Обзор КЛЛ, а у меня тоже сегодня или завтра будет обзор КЛЛ Philips Genie, коллеги, я обещаю Вас удивить!!!!!!

2

Однозначно, эта лампа лучше Управдома, очень качественная и интересная конструкция, в случае поломки можно поменять ту или иную плату с такой же перегоревшей энергосберегайки. Хотя, вспоминая вчерашнюю историю с хлопушками от Philips, не хочется даже говорить ничего плохого в сторону лампочек Управдом, они в отличии от Philips хотя бы не взрываются в первый день работы, да и вообще за год вышла из строя только одна, и то она тихо и спокойно умерла, без спецэффектов! Ну тут я вижу, что GE это отличная лампочка. Спасибо за разбор! Отдельно отмечу интересный момент насчет сборки - есть вероятность, что таким образом могут забыть положить пластиковую пластину между платами и при включении лампы будет салют :D

2

И насчет схемотехники кстати эта лампа получше будет, детали с большим запасом, хороший фильтр на входе.

1

Отлично такие лампы на долго хватают

1
