Вот пришло время написать о светодиодной лампе ERGOLUX 7W Е14. Эта лампа проработала В ХОЛОДИЛЬНИКЕ НА ДАЧЕ 2 года, всего лишь 2 года...и то можно считать что она в общей сложности и месяца не проработала. Ведь она светила только когда я открывал холодильник. Я бы подумал что это из за конденсата, из за холода она...но нет, в нее ничего не попало а вот то что внутри, сейчас увидим:

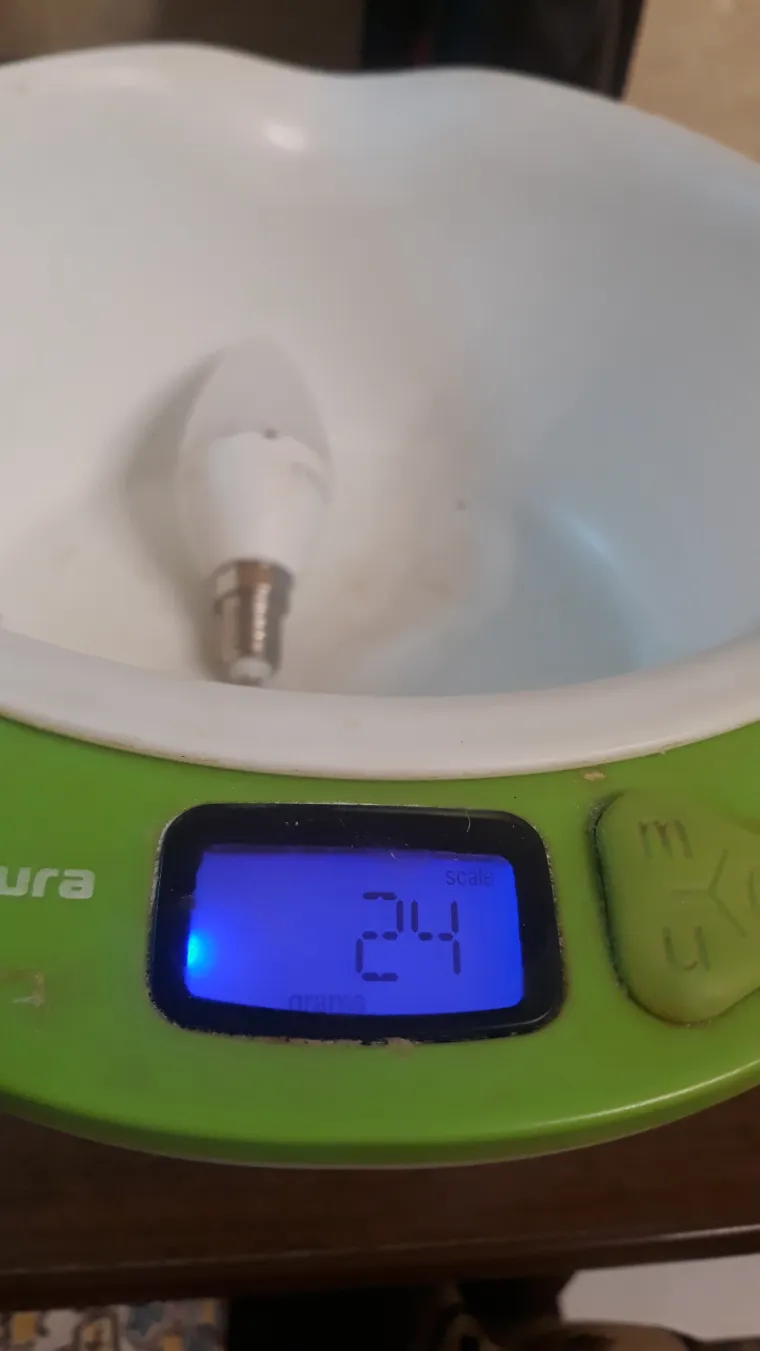

До начала взвесим:

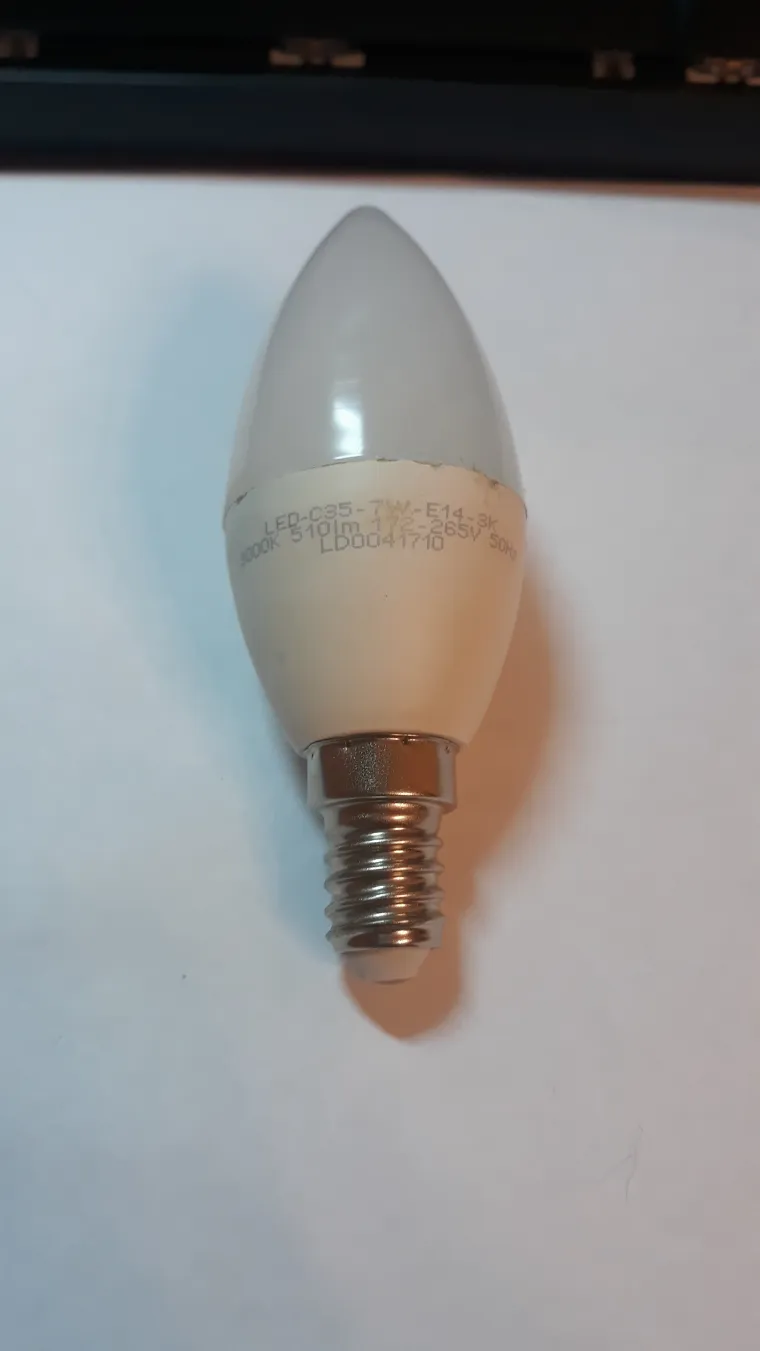

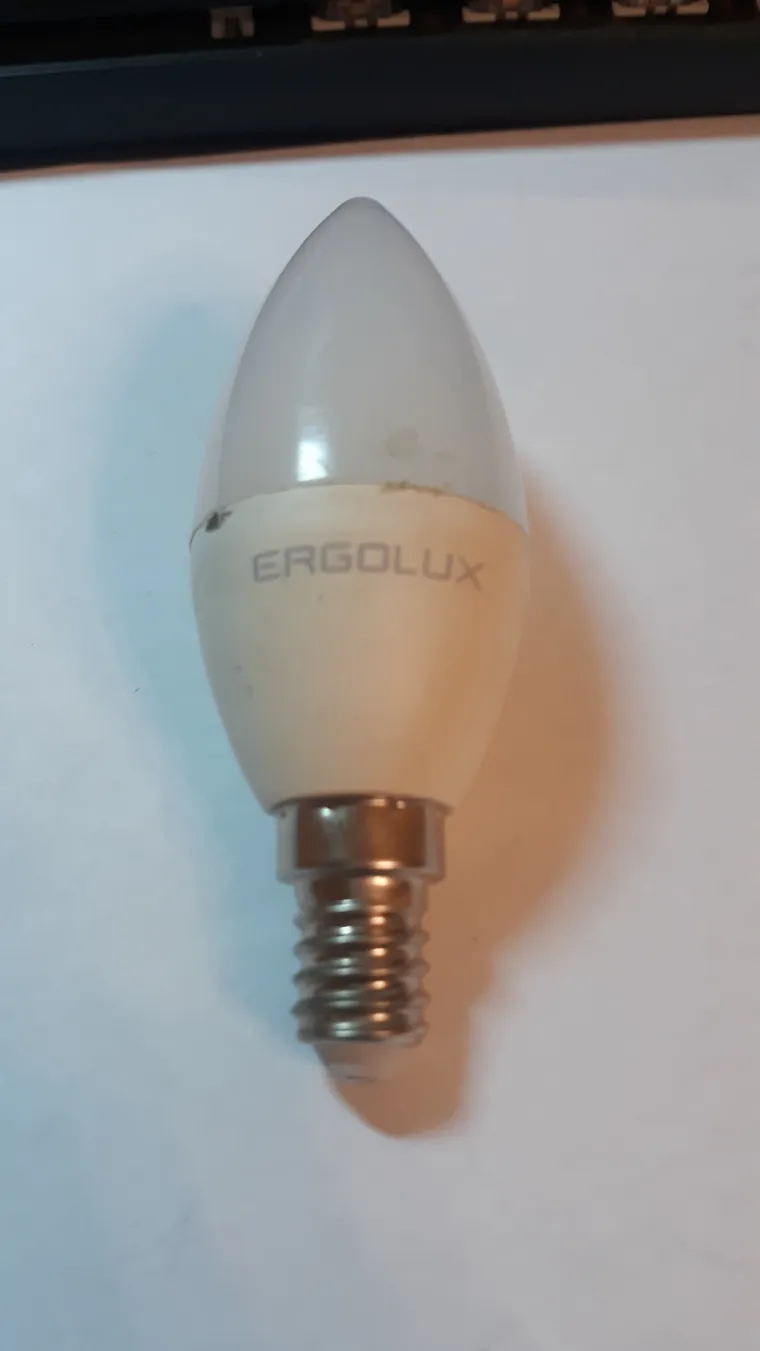

Вес для 7w маловат но как выясняется дальше это 5w лампа, даже световой поток нам об этом скажет...так что к весу претензий нету! Рассмотрим внешний вид лампы:

Да, она немного замучана...долго лежала без дела на даче в ящике с хламом нерабочая:))

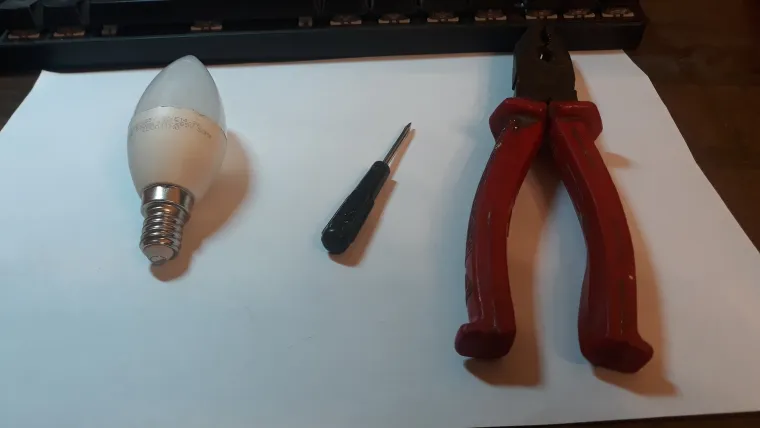

Ну что ж, приступим к разбору:

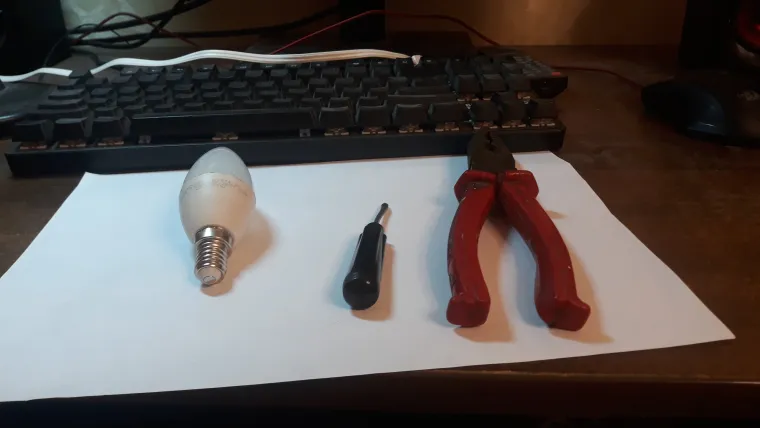

О нет, не та отвертка, возьму свою ковырялочку:

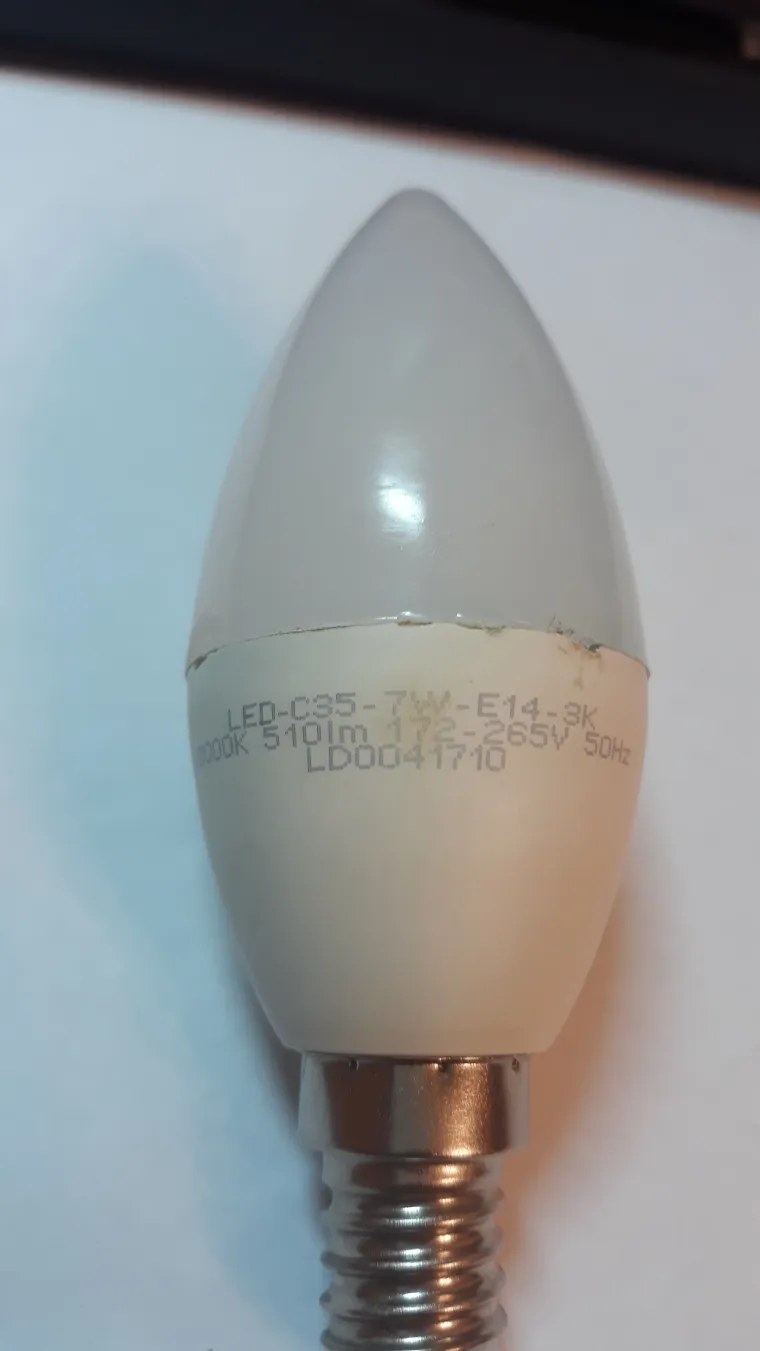

Вот так лучше, давайте рассмотрим надпись до начала внимательней:

510lm при 7w?? Какая низкая эффективность светодиодов, можно подумать.... Давайте взглянем на светодиоды, для этого надо снять рассеиватель, что сейчас и сделаем:

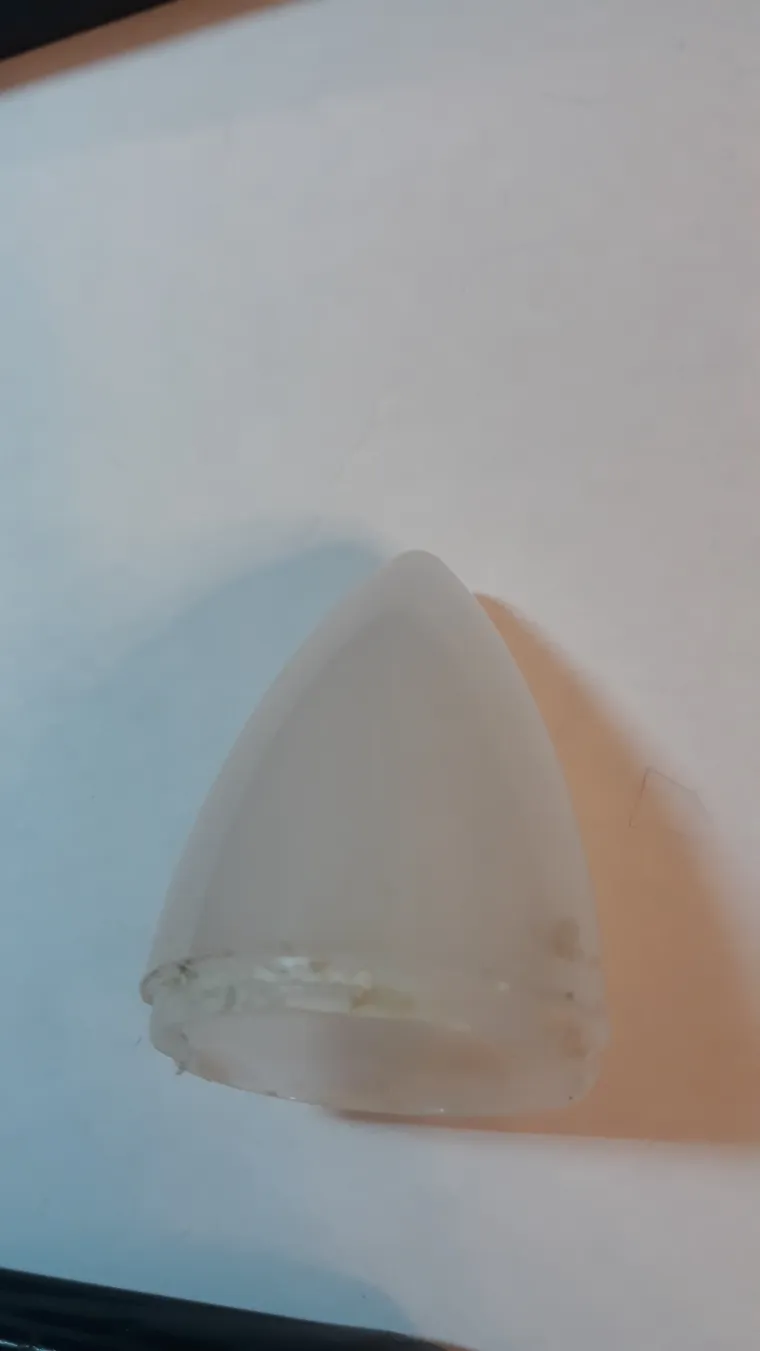

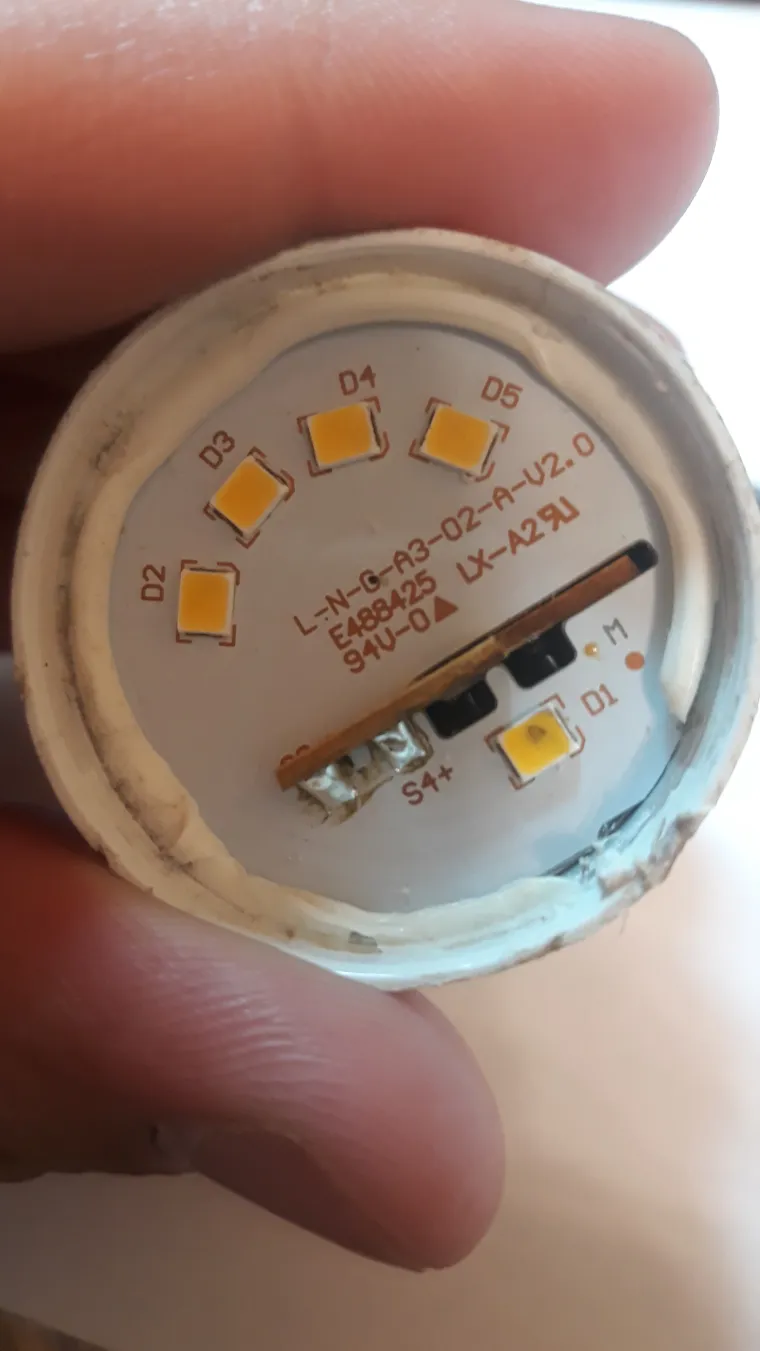

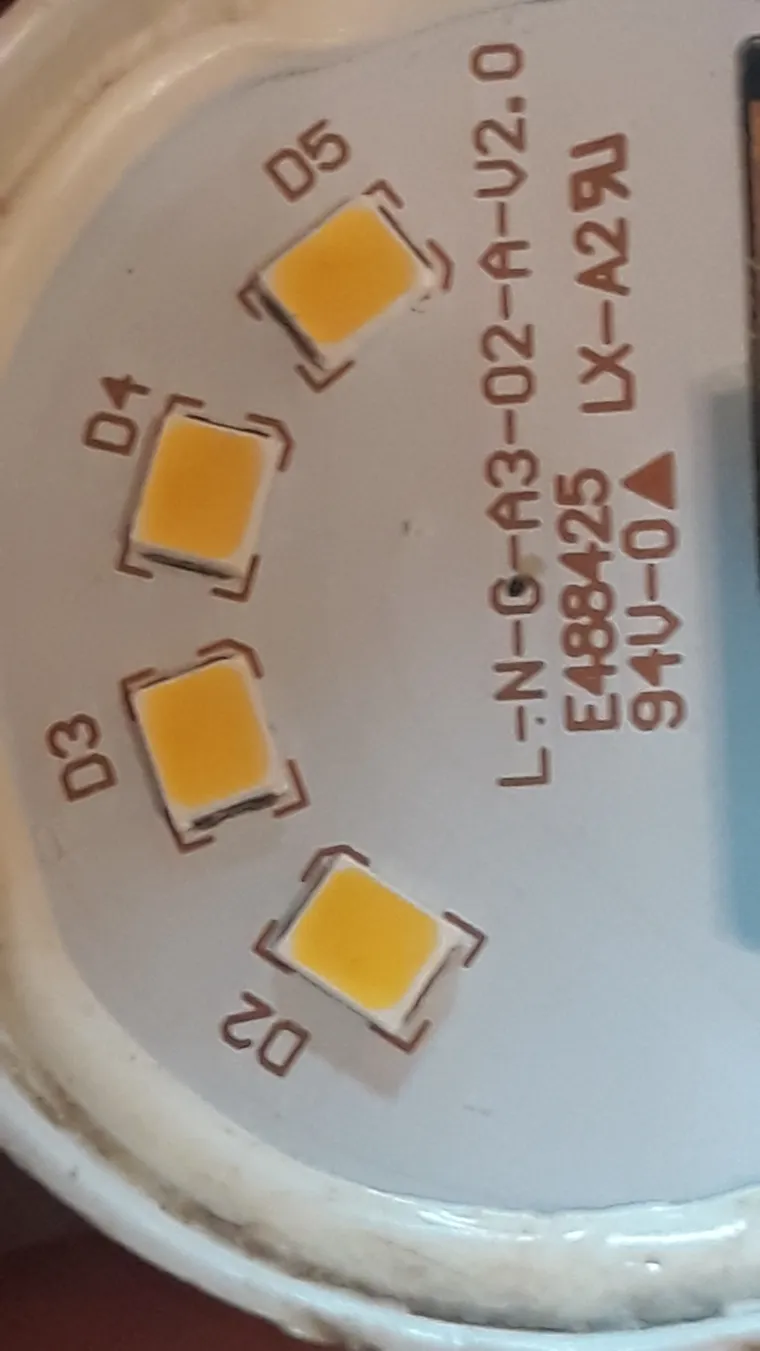

Рассеиватель был приклеен относительно герметично, на толстый слой герметика. Такую лампу можно использовать в помещениях с высокой влажностью. Рассмотрим светодиоды:

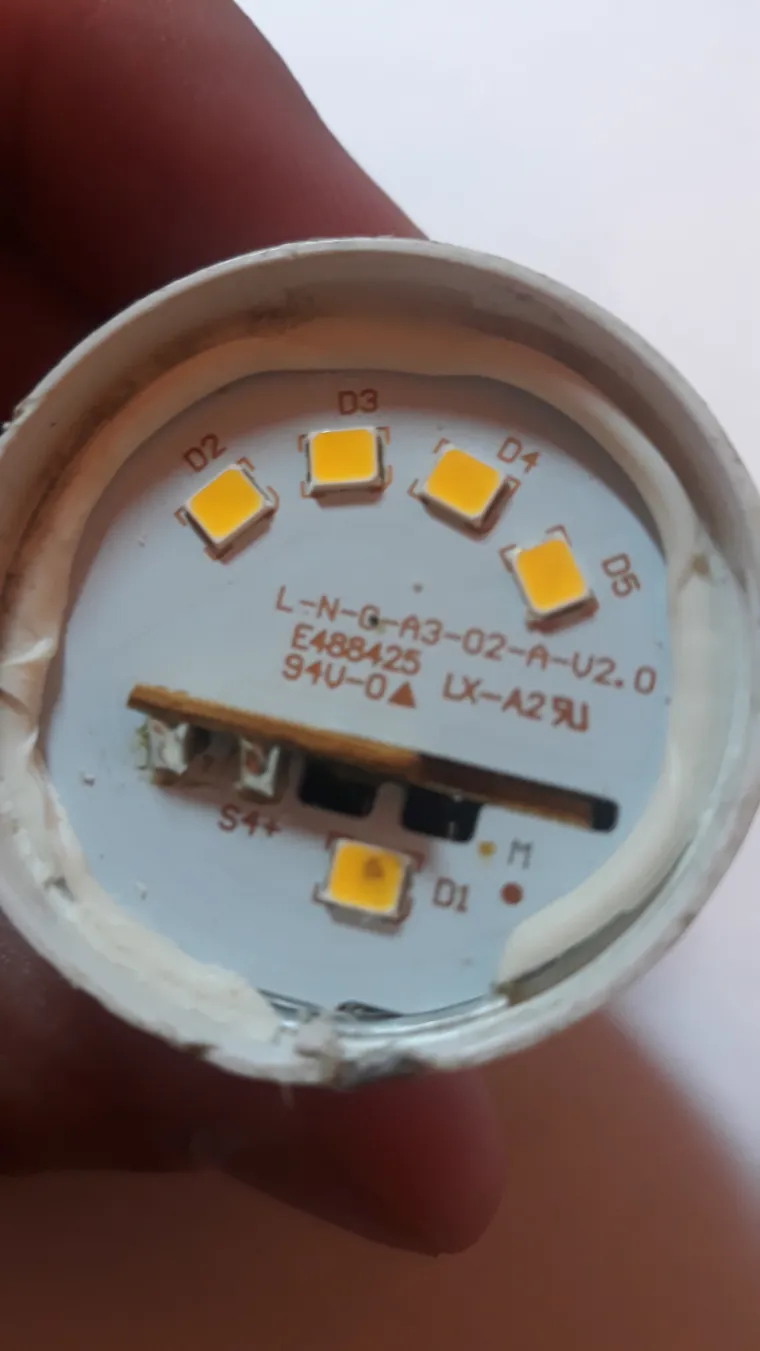

Всего лишь 5 штук??? А лампа же 7W....светодиоды с 3 кристаллами, получается по 0,9w каждый. В итоге получаем 4,5w лампу. Ну ладно, 5w если учесть потери на драйвере. Причина выхода из строя - перегоревший светодиод, интересно почему же он сгорел...лампа работала мало, при низких температурах (не ниже 3 и не выше 10 градусов)....хмм ну ладно...

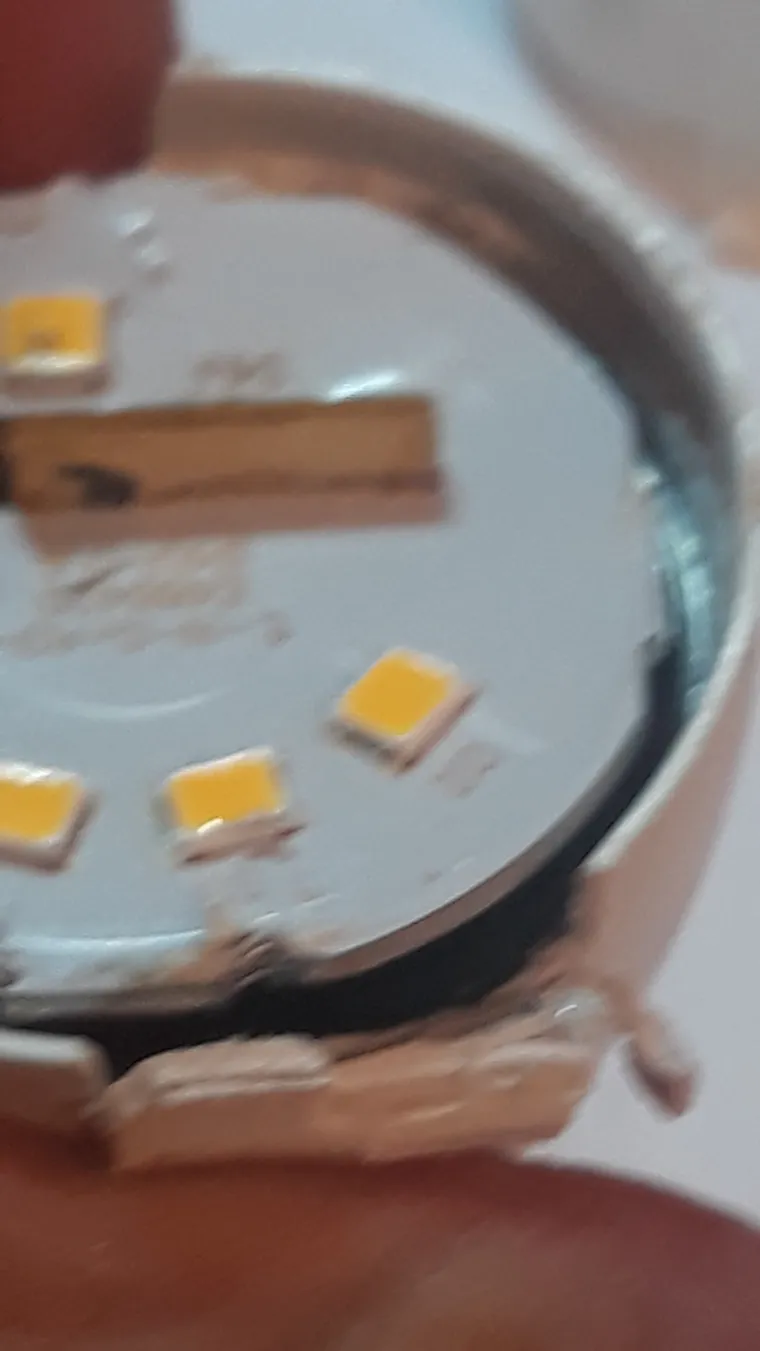

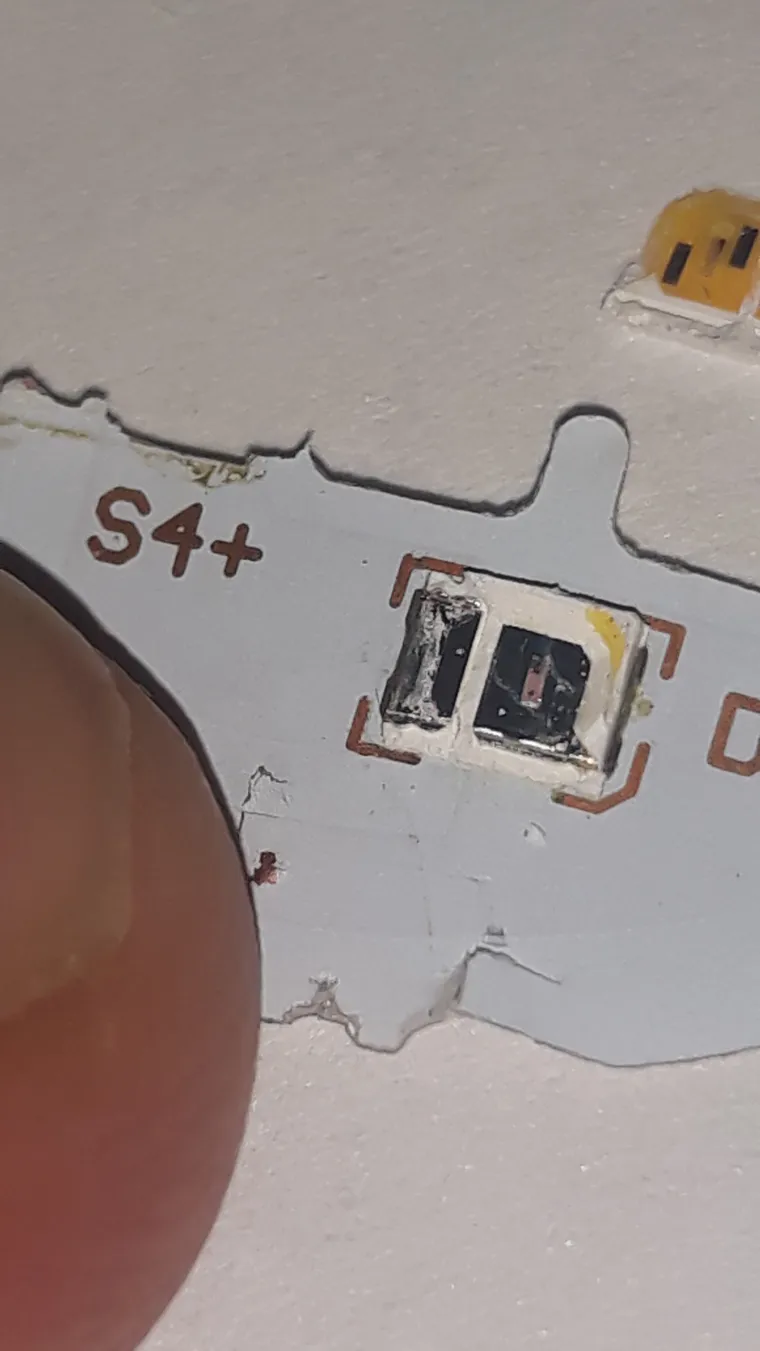

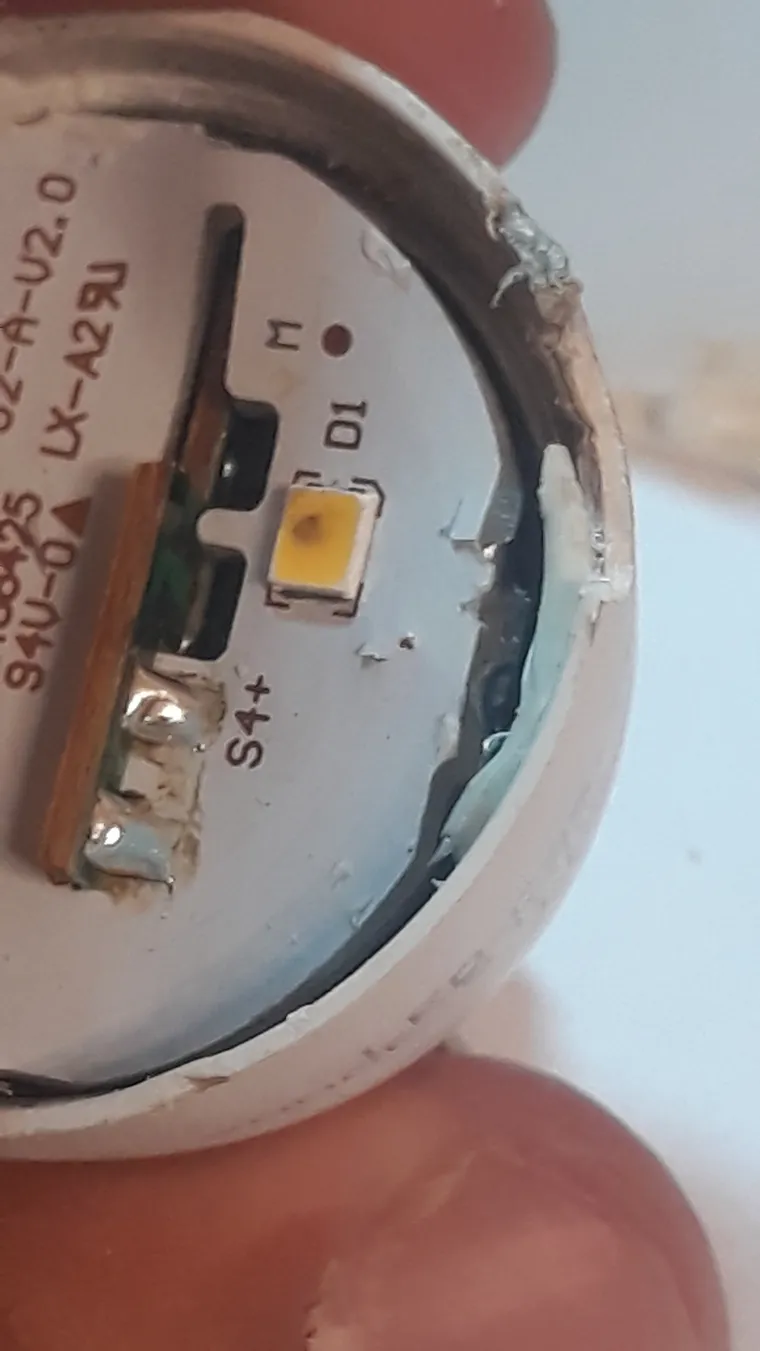

Поближе на сгоревший светодиод надо взглянуть:

Похоже что он перегревался и в итоге перегорел, но почему? Все остальные светодиоды же в полном порядке и перегрева не было:

Возможно блок питания нам поможет понять почему, снимаем цоколь:

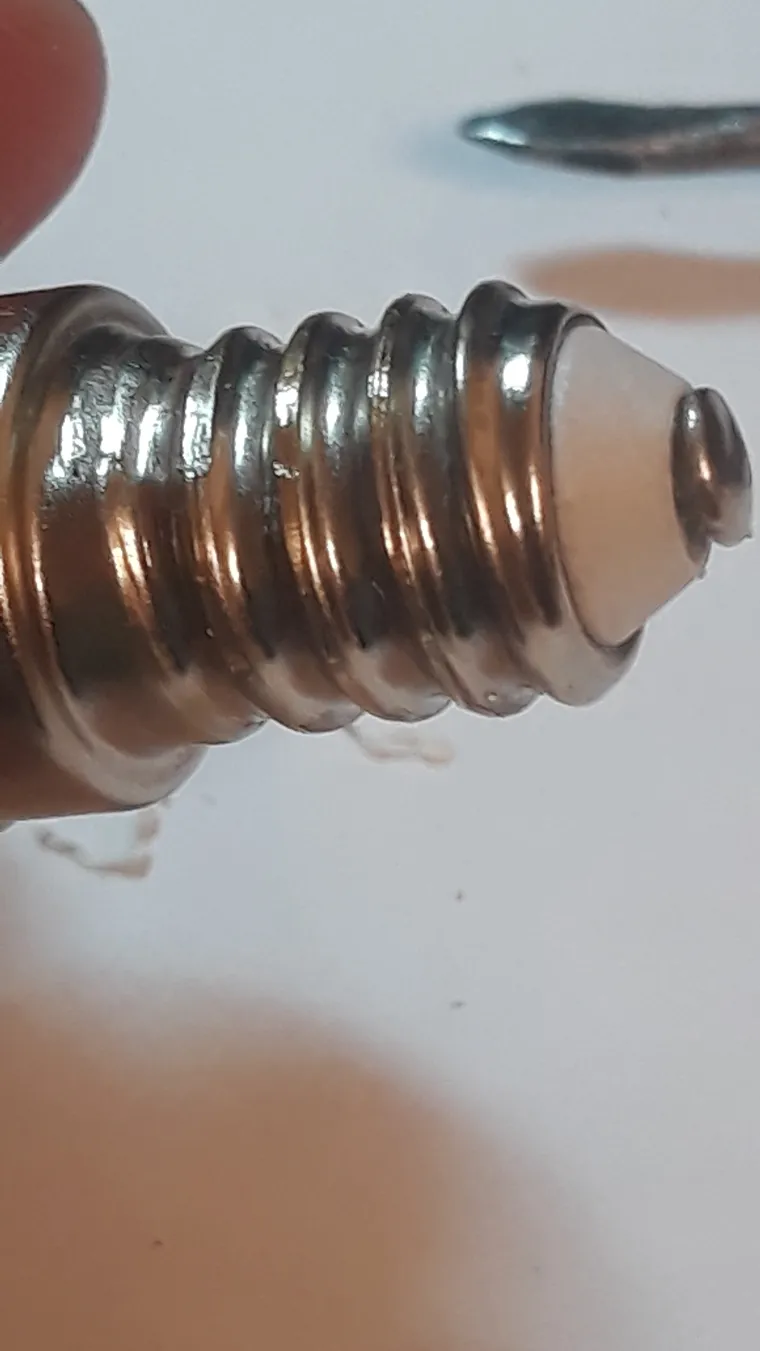

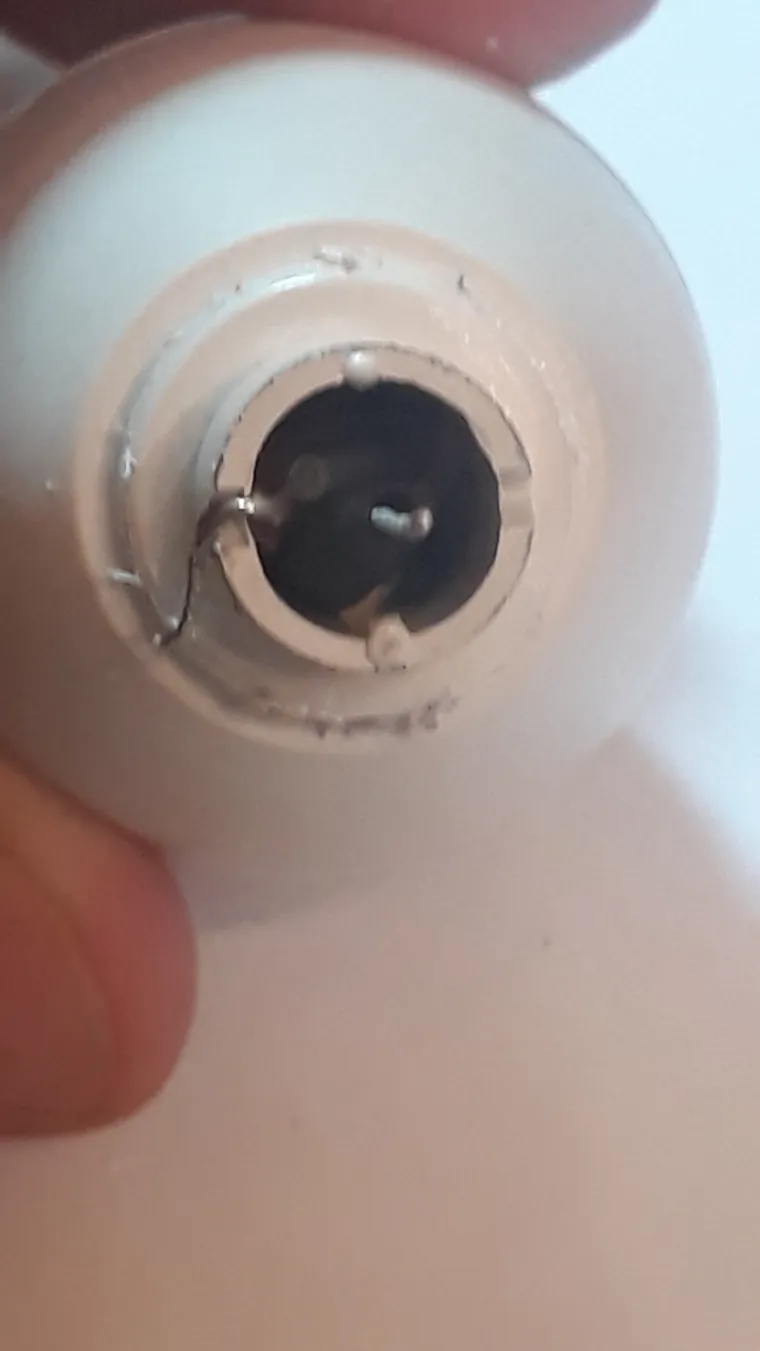

До начала снимем центральный контакт:

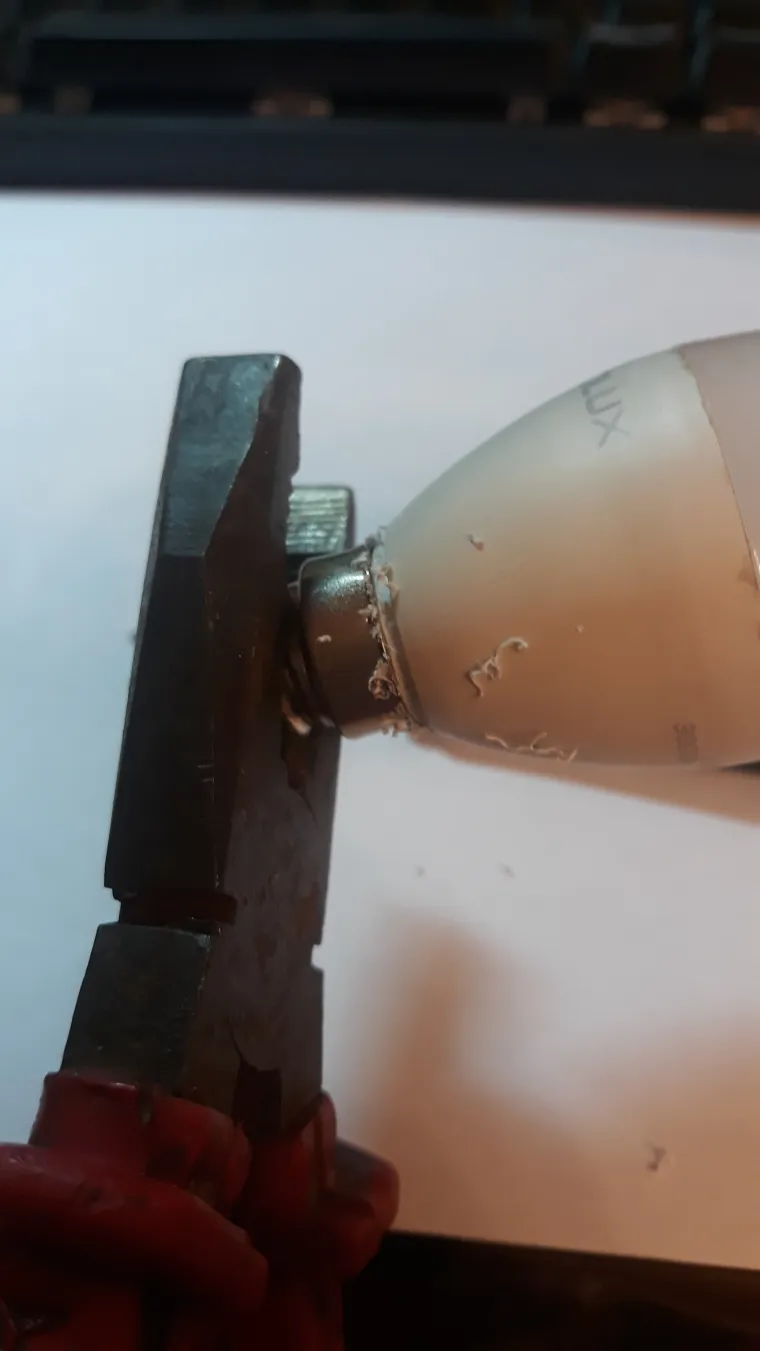

Затем снимем цоколь плоскогубцами:

Готово:

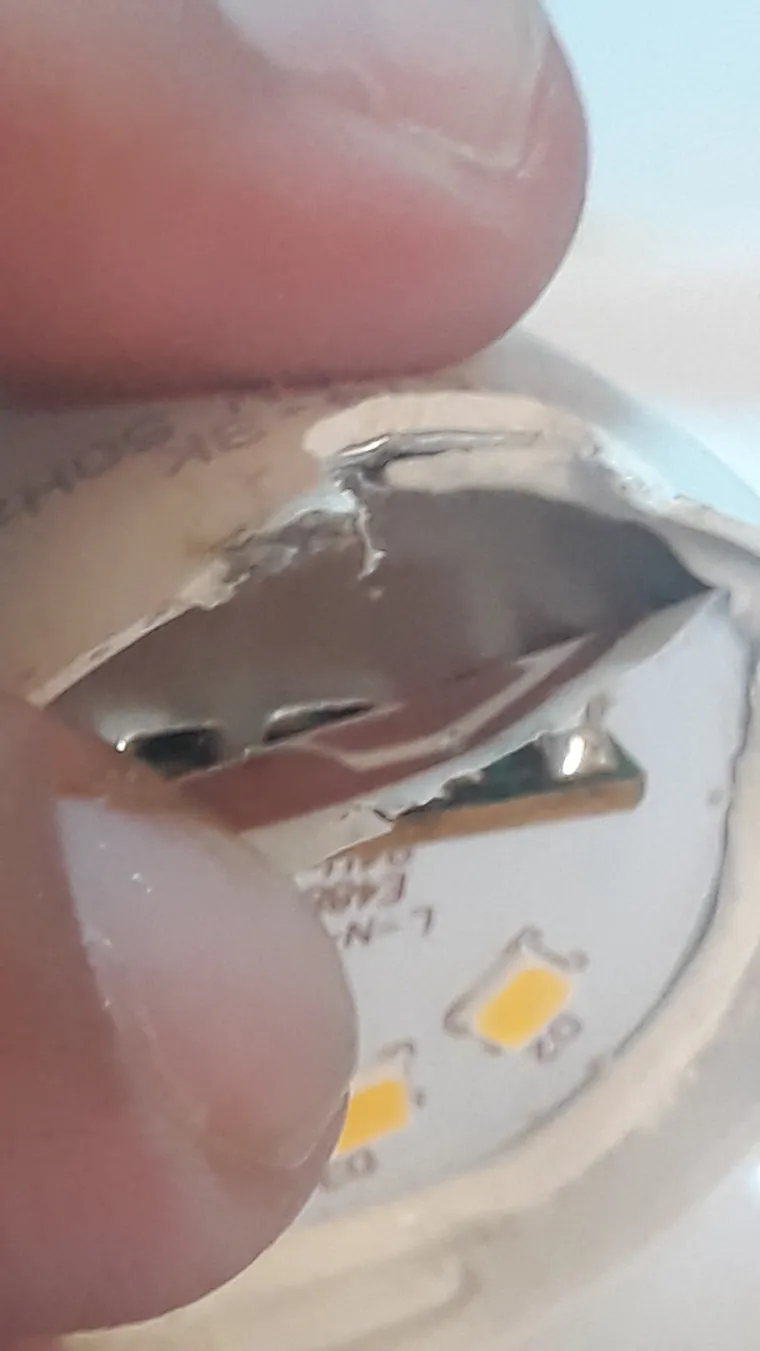

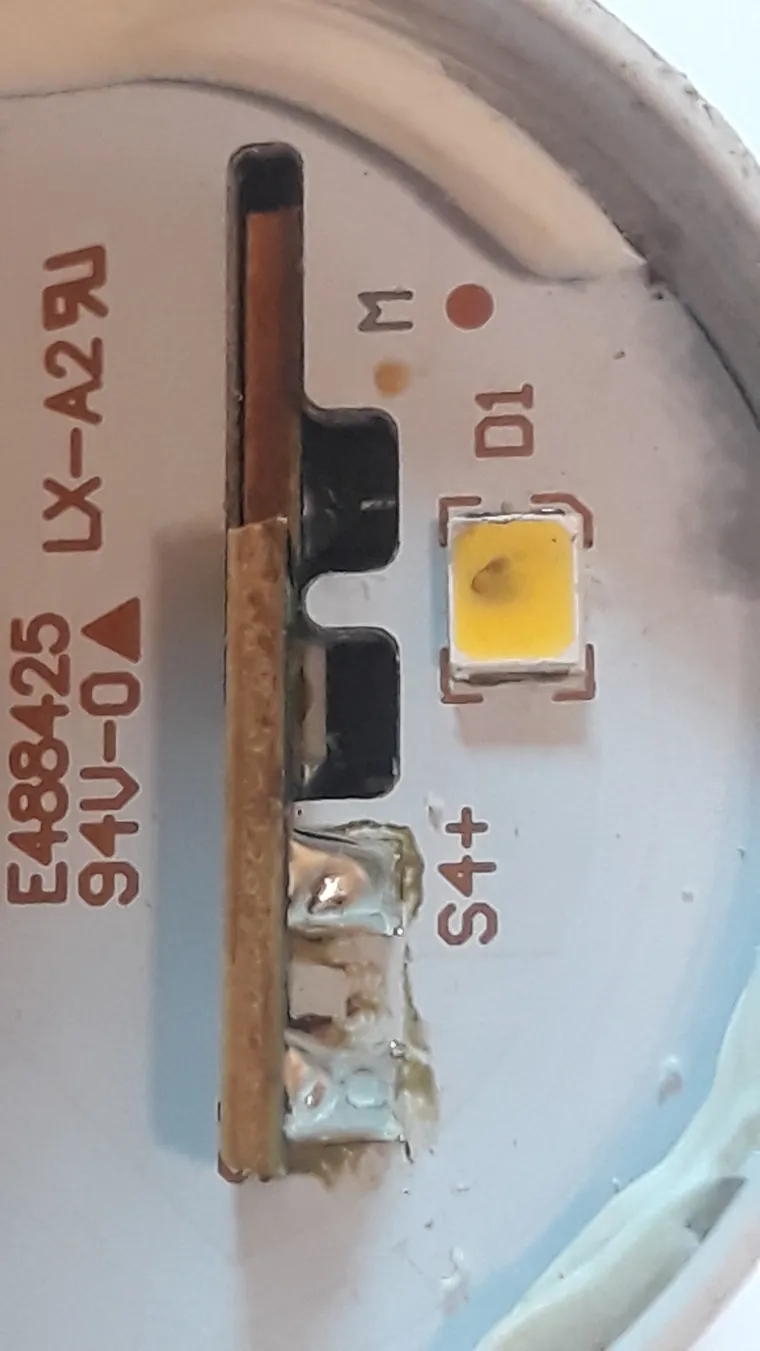

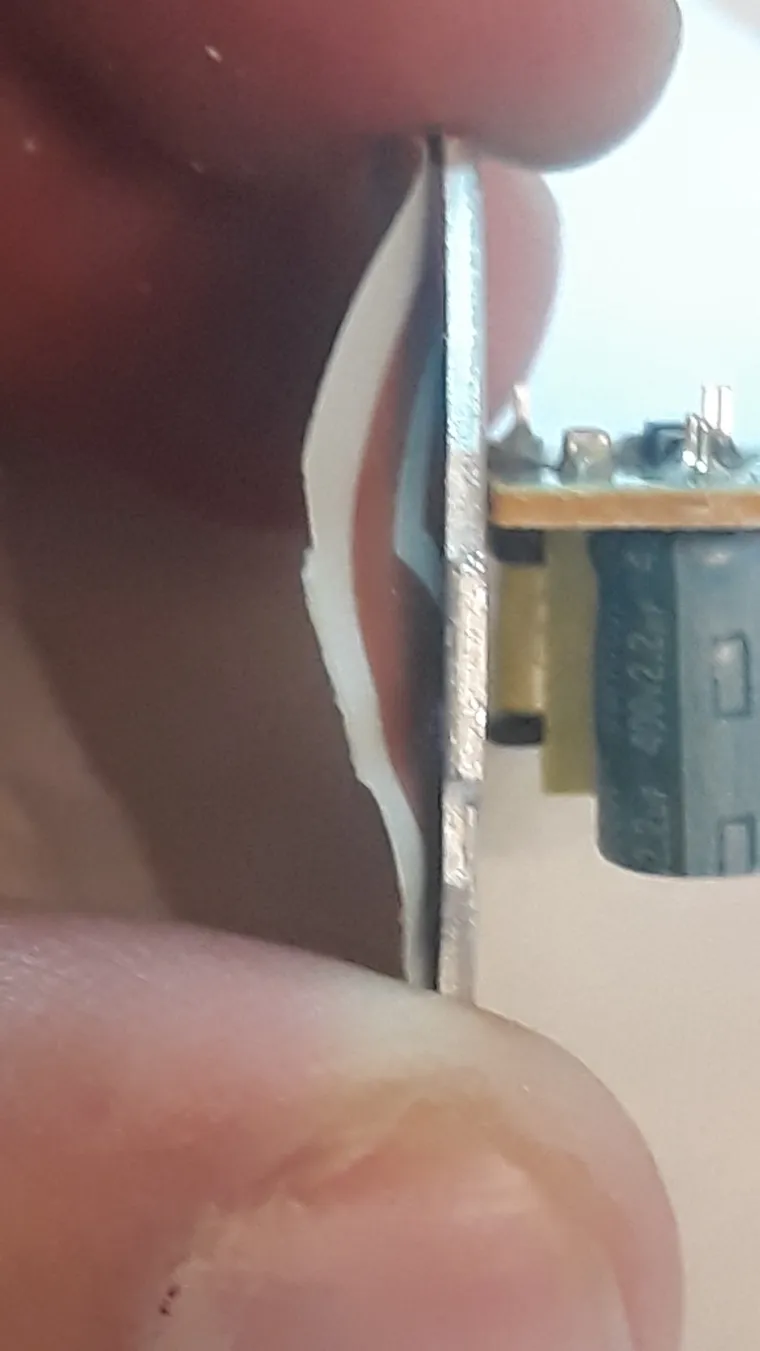

Теперь надо вытащить светодиодную пла....и тут когда я поддевал её нашлась причина почему сгорел тот светодиод:

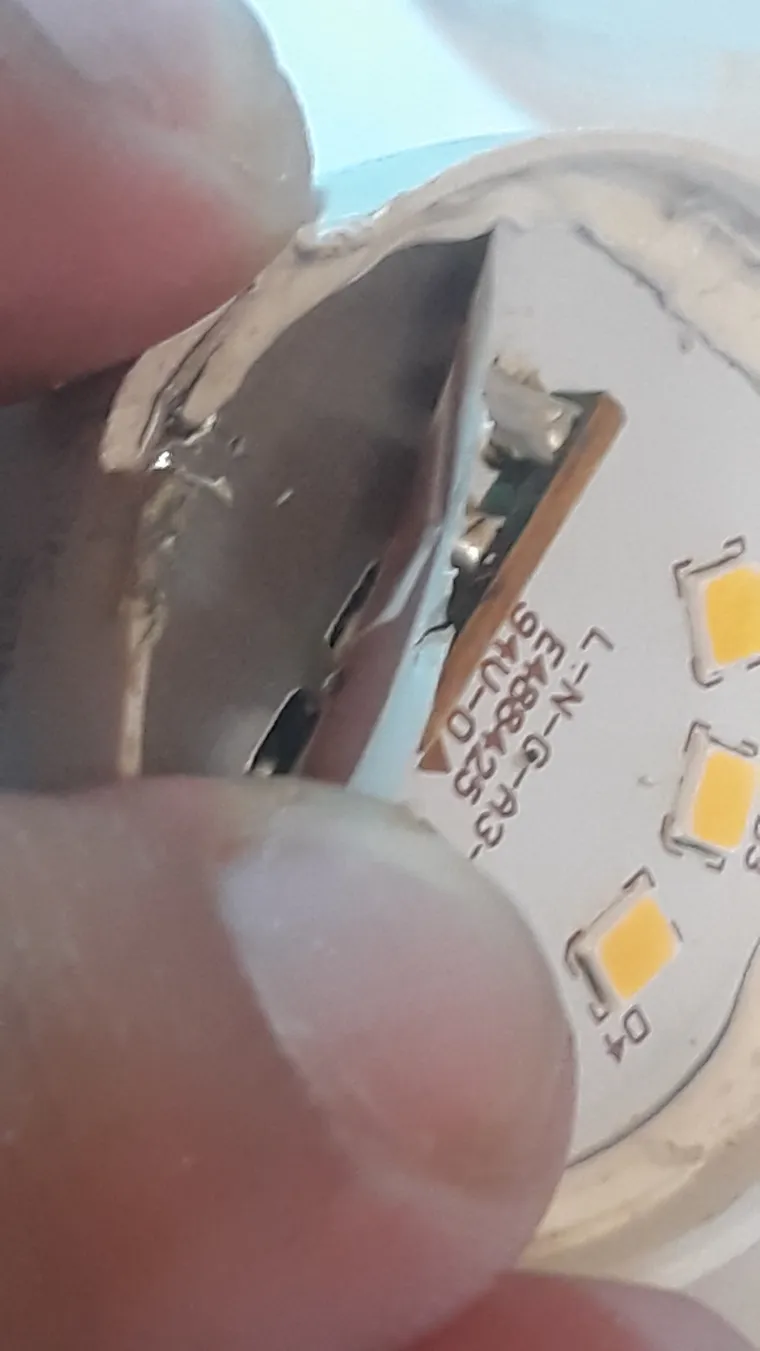

Плата со светодиодами в этой лампе была выполнена по той же технологии что и светодиодные ленты и почему то не была склеена с алюминиевой подложкой:

Ладно...продолжим разбирать лампу:

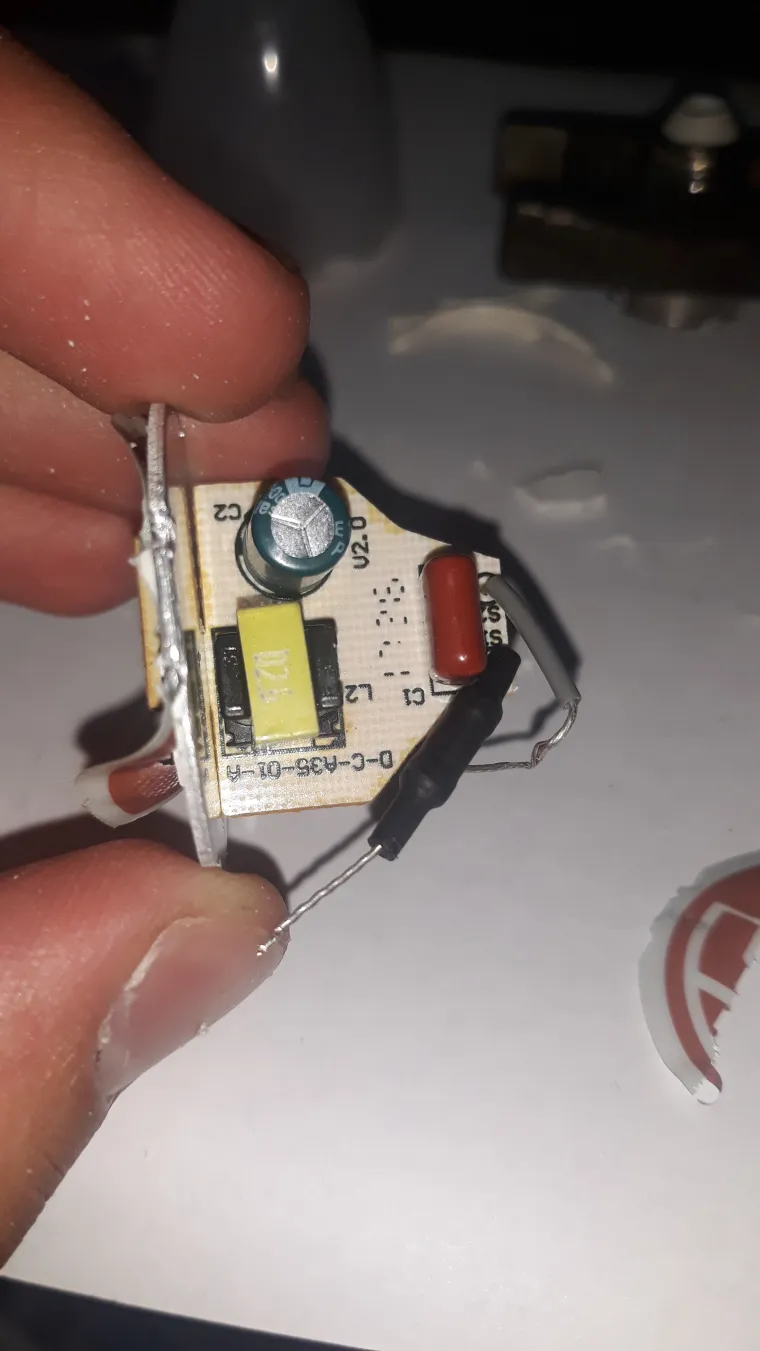

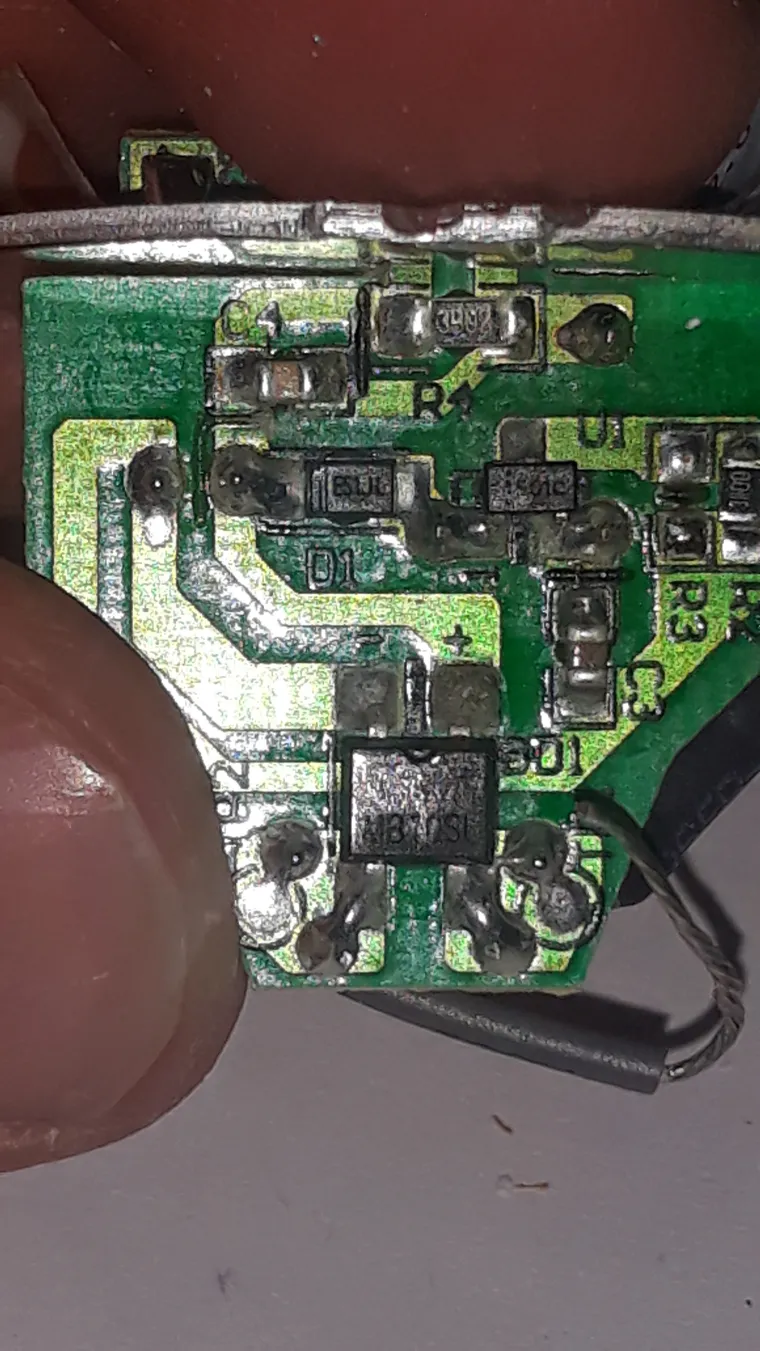

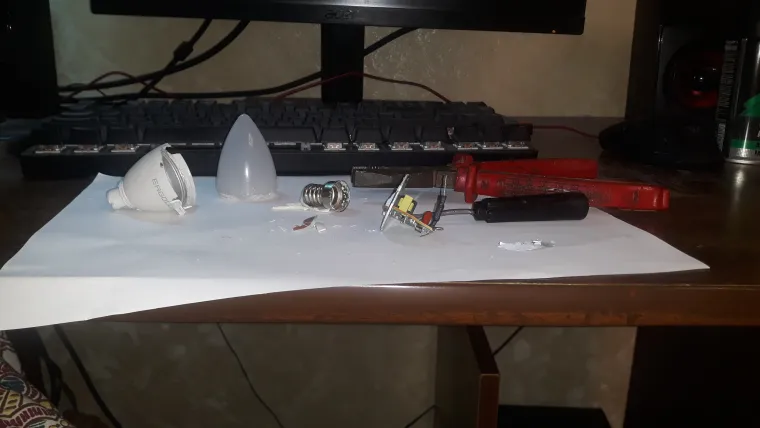

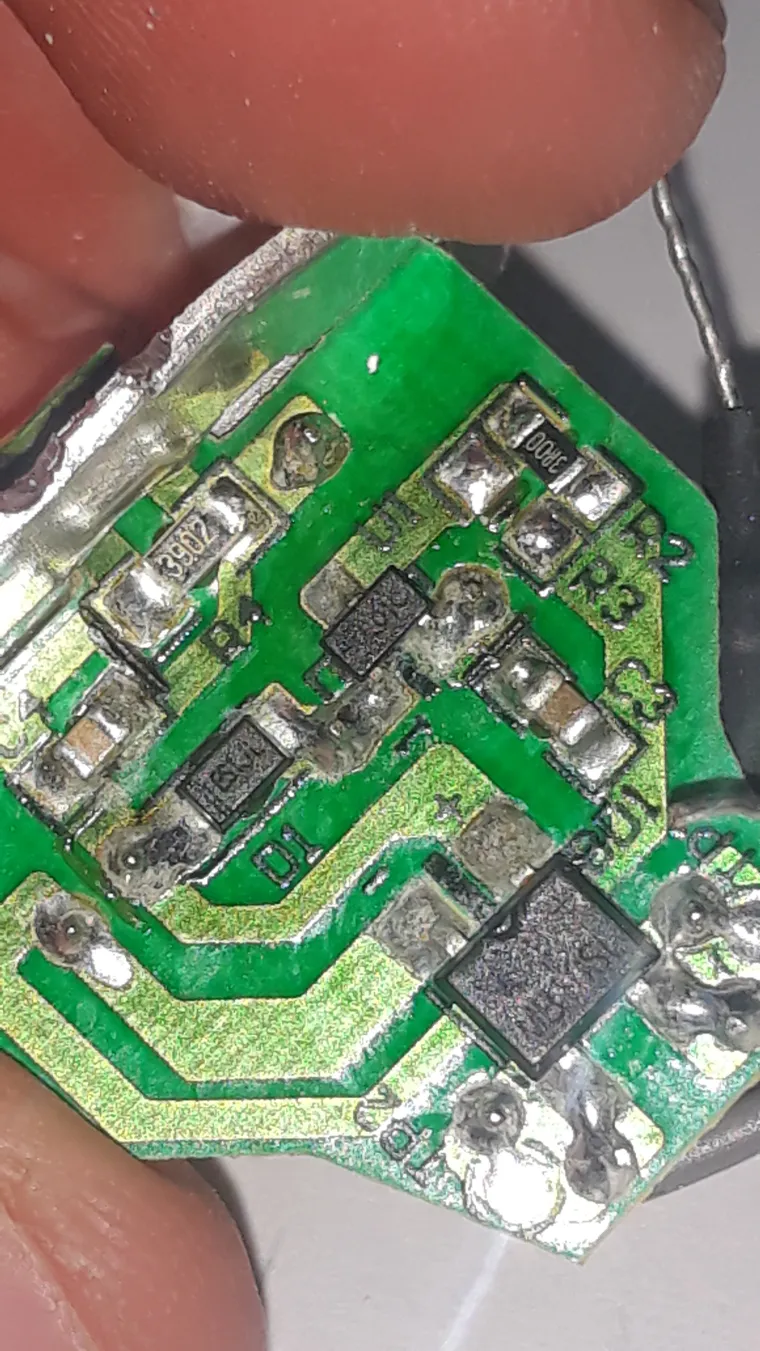

Готово, лампа разобрана, блок питания выглядит вот так:

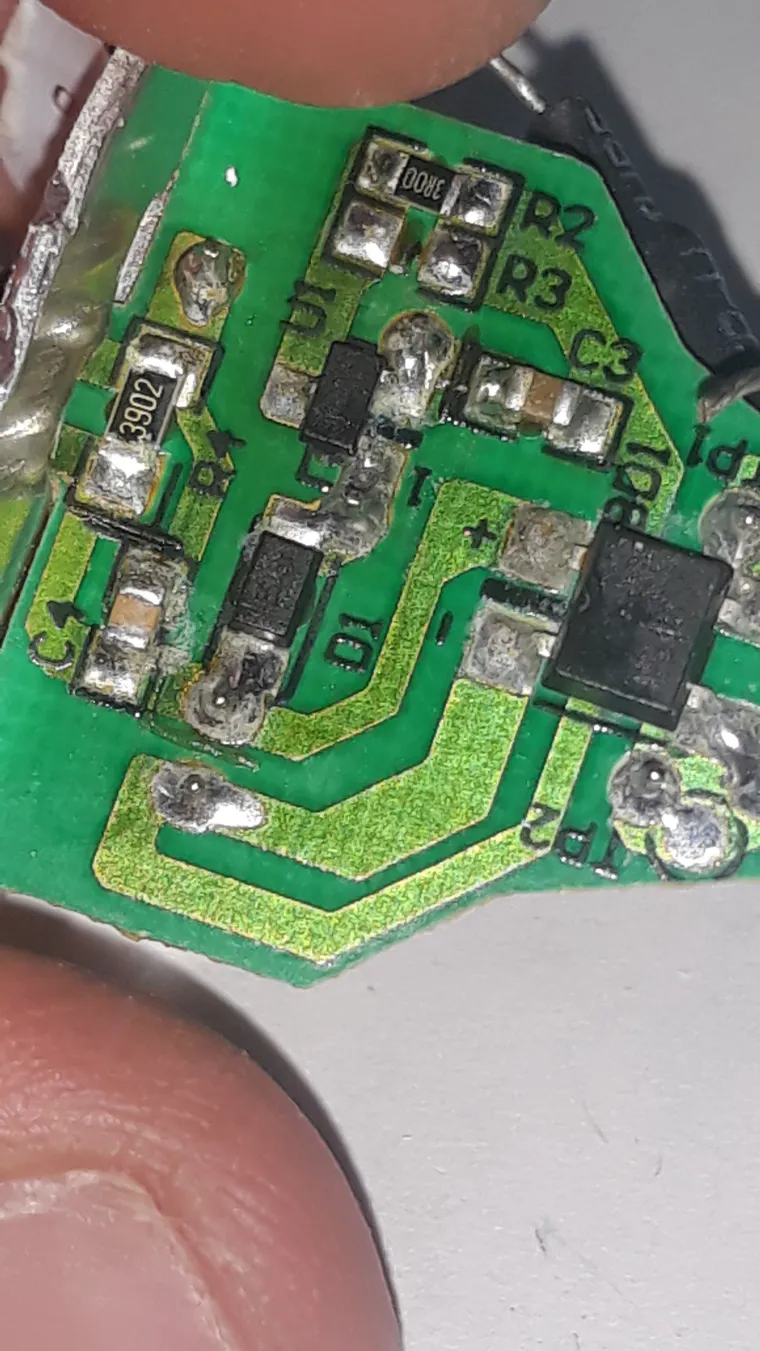

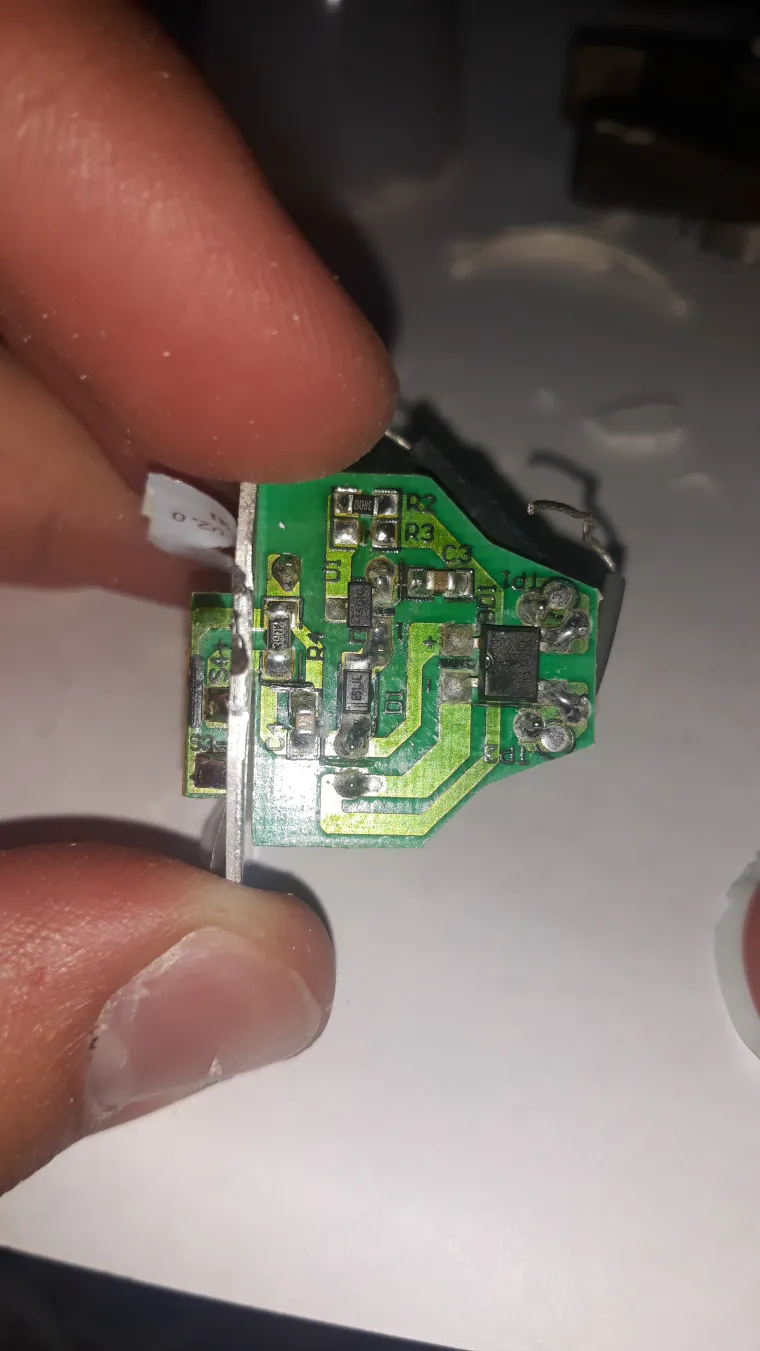

С обратной стороны:

Блок питания импульсный, хороший. Конденсатора лишь ему было маловато, у лампы имелись пульсации! Маркировку микросхемы драйвера прочитать сложно, она вообще микроскопическая и выпачкана в флюсе, ну думаю это и неважно т.к. этой лампе не помог никак импульсный блок питания. Потом я решил расковырять всю диодную плату и понял что все таки это брак:

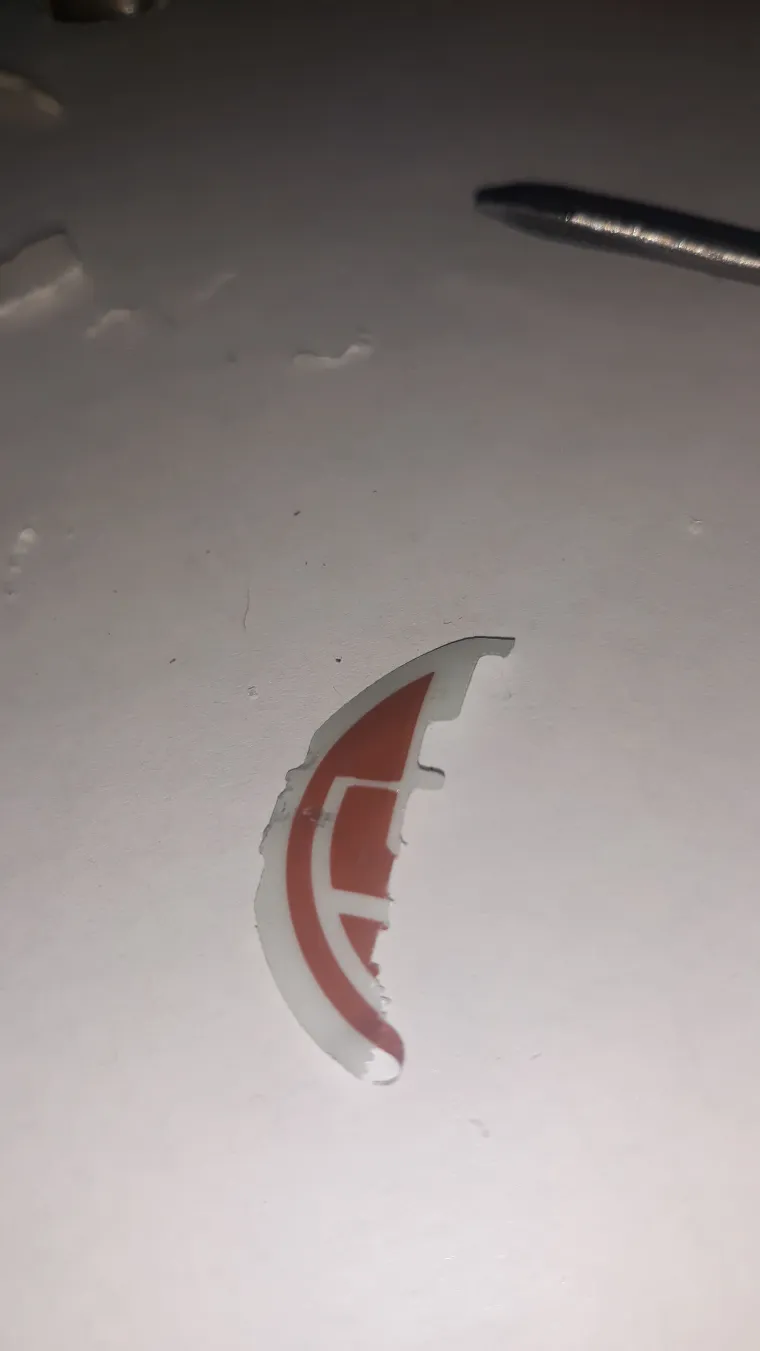

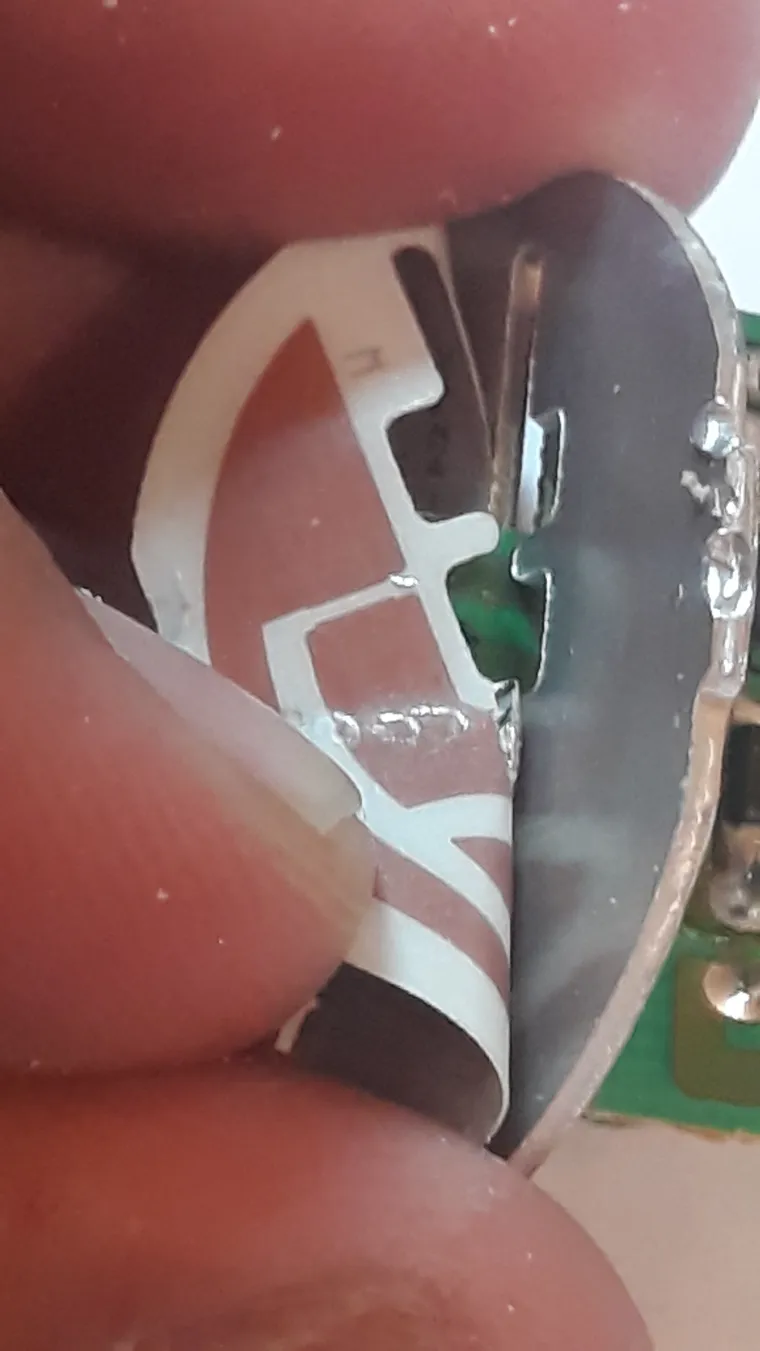

Вот так она выглядит, реально как светодиодная лента! И рвется легко:

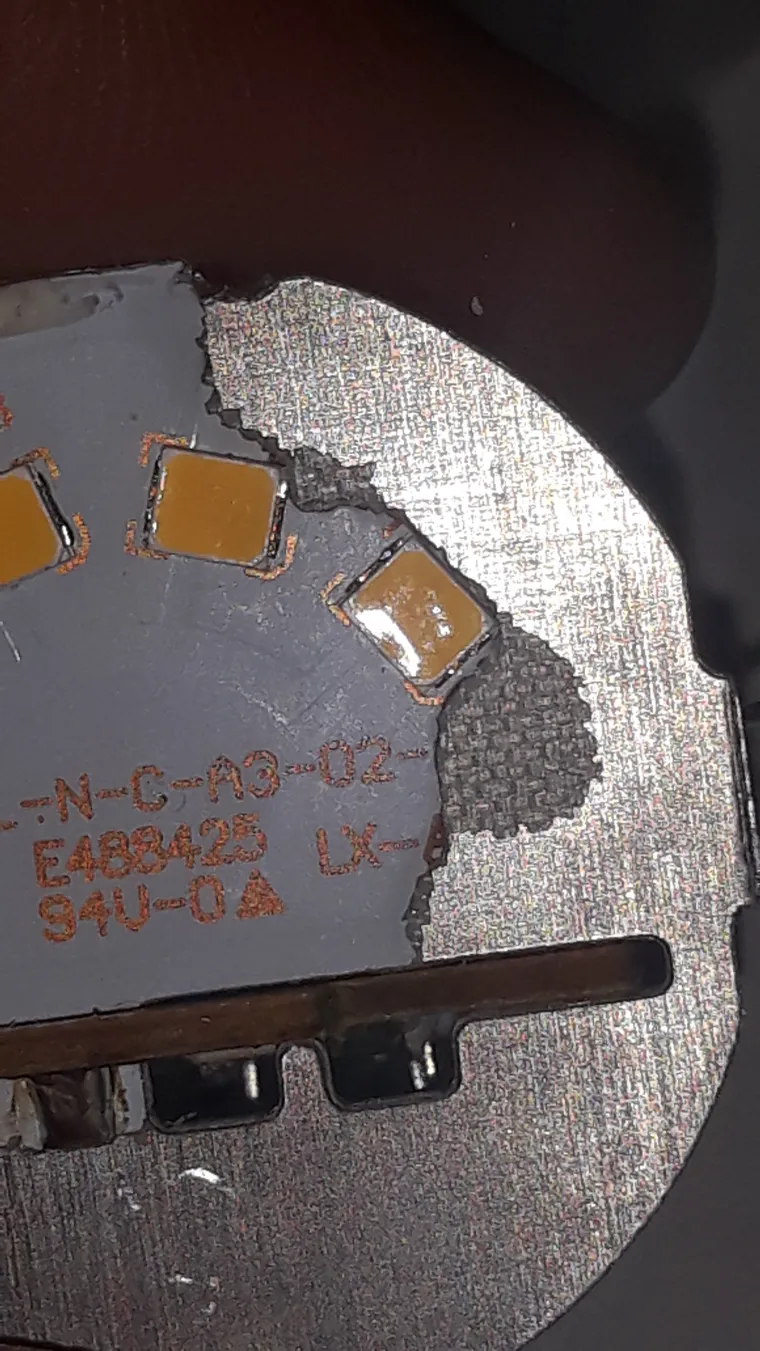

Так...вторую часть было оторвать от подложки сложнее, потому светодиоды живые:

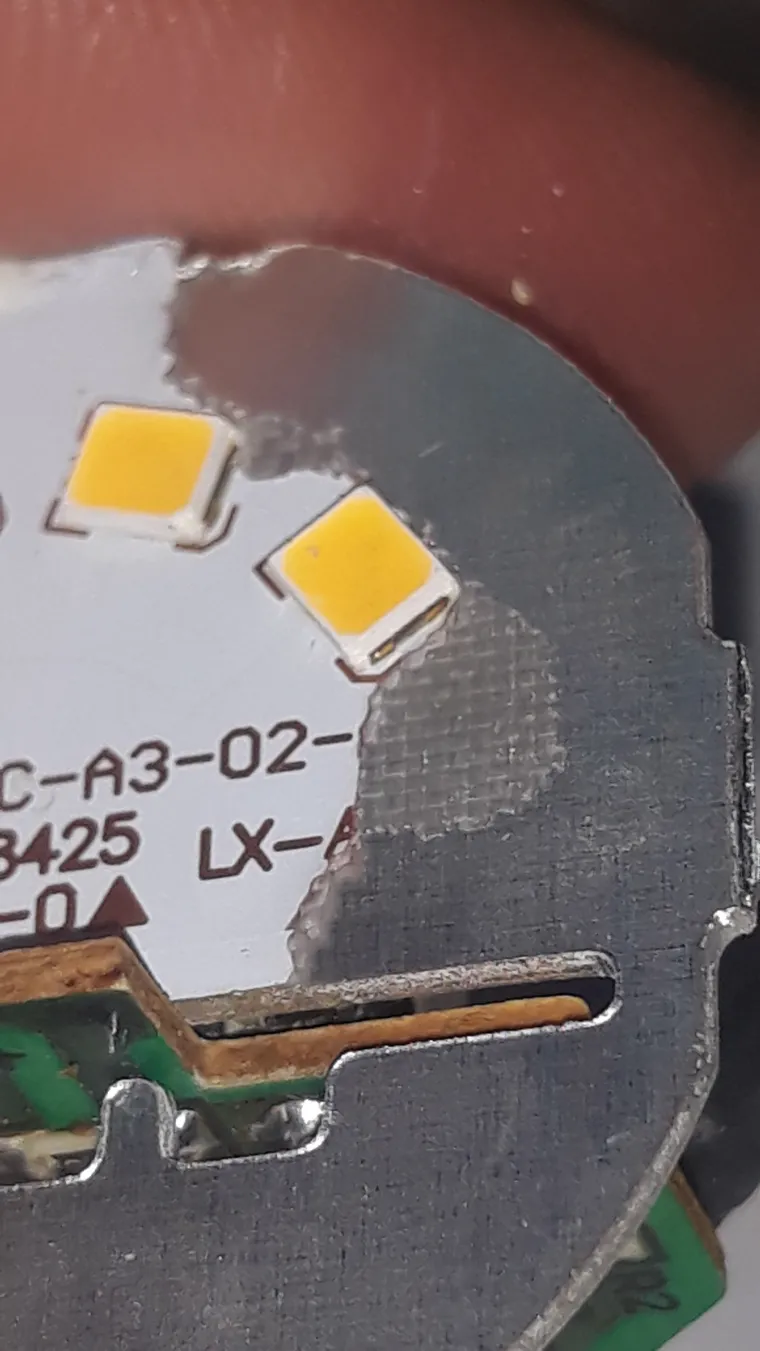

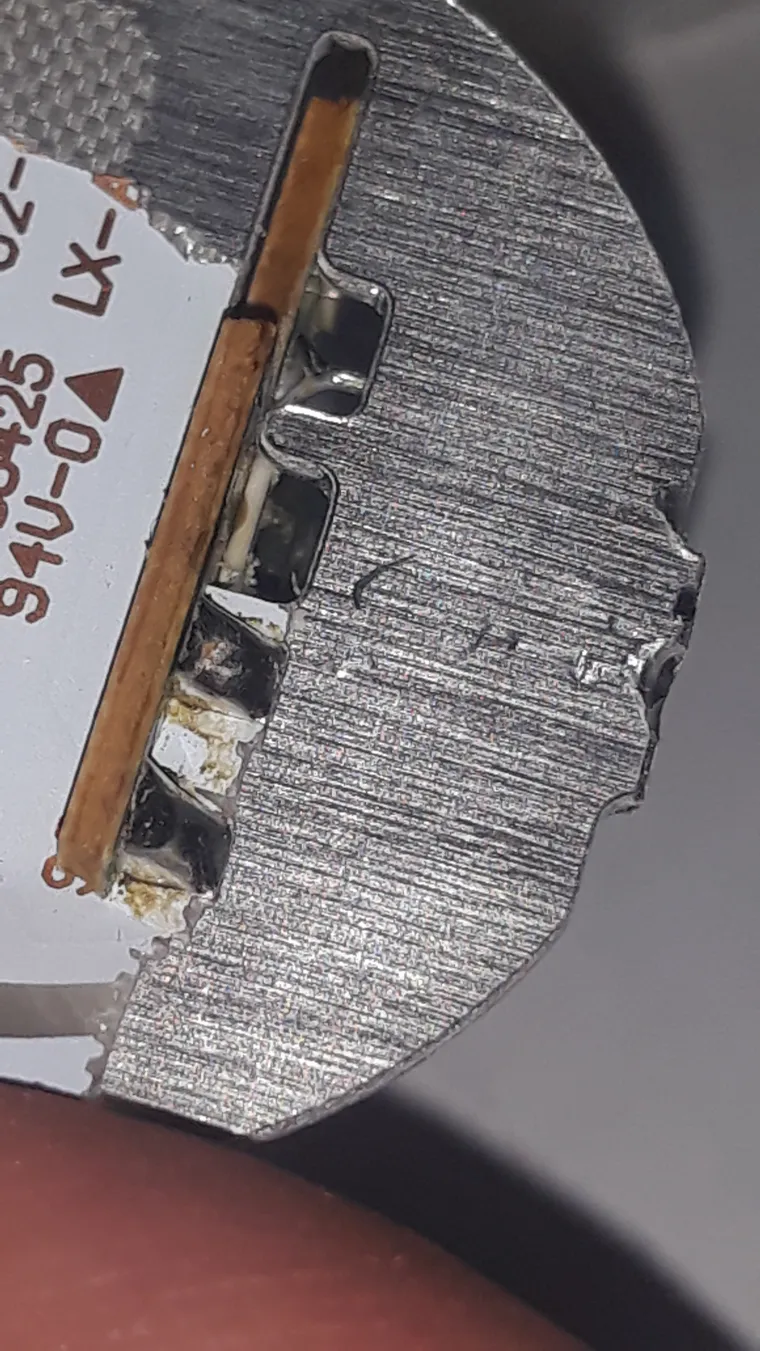

Видно что подложка намертво приделана к алюминию и никак её не оторвать целой. Причем необычно так она приделана и интересно каким образом.....в виде каких то микроскопических квадратиков... Та же часть с 1 светодиодом который как раз и подвел вообще никак не держалась на алюминии:

Также и другая часть платы была неравномерно приделана.....главное что где светодиоды контакт был хороший.

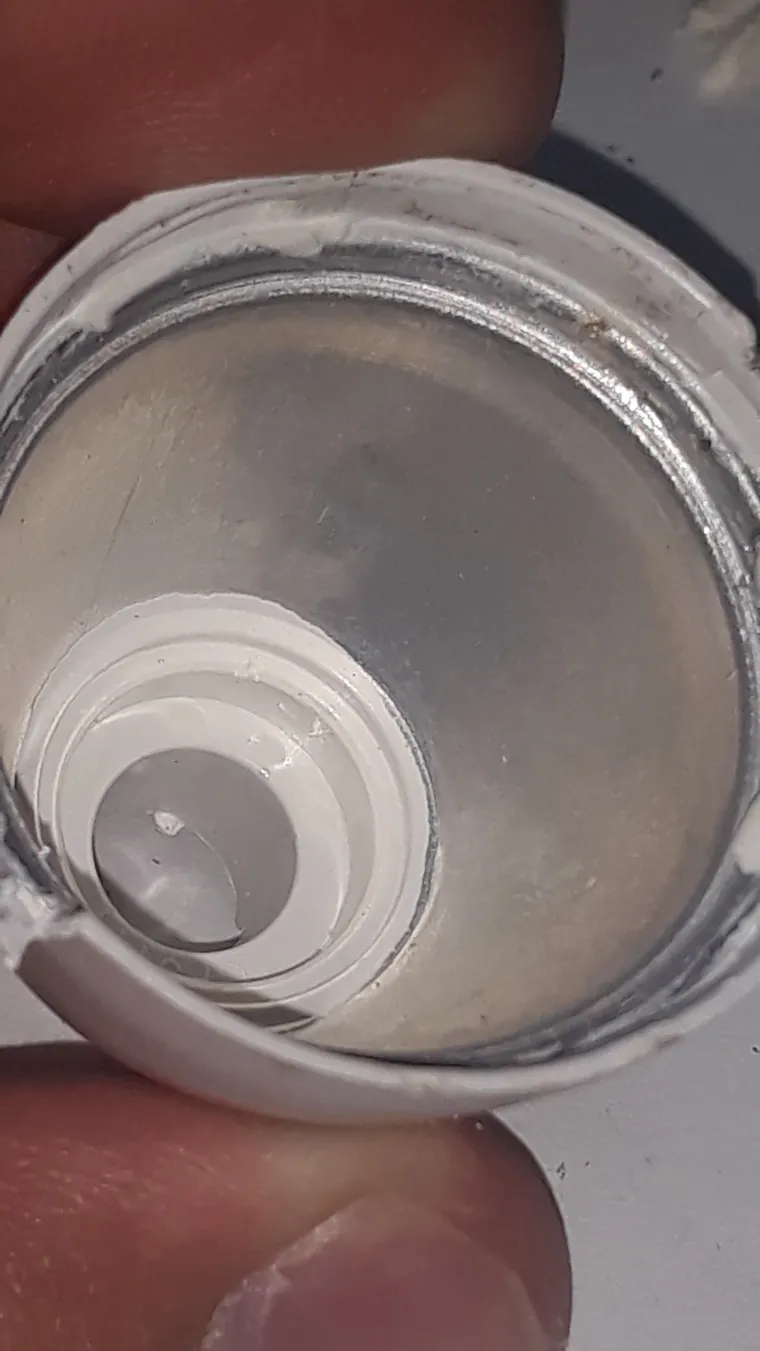

Радиатор в этой лампе отличный для 5w и жаль что он оказался в данной ситуации бесполезен:

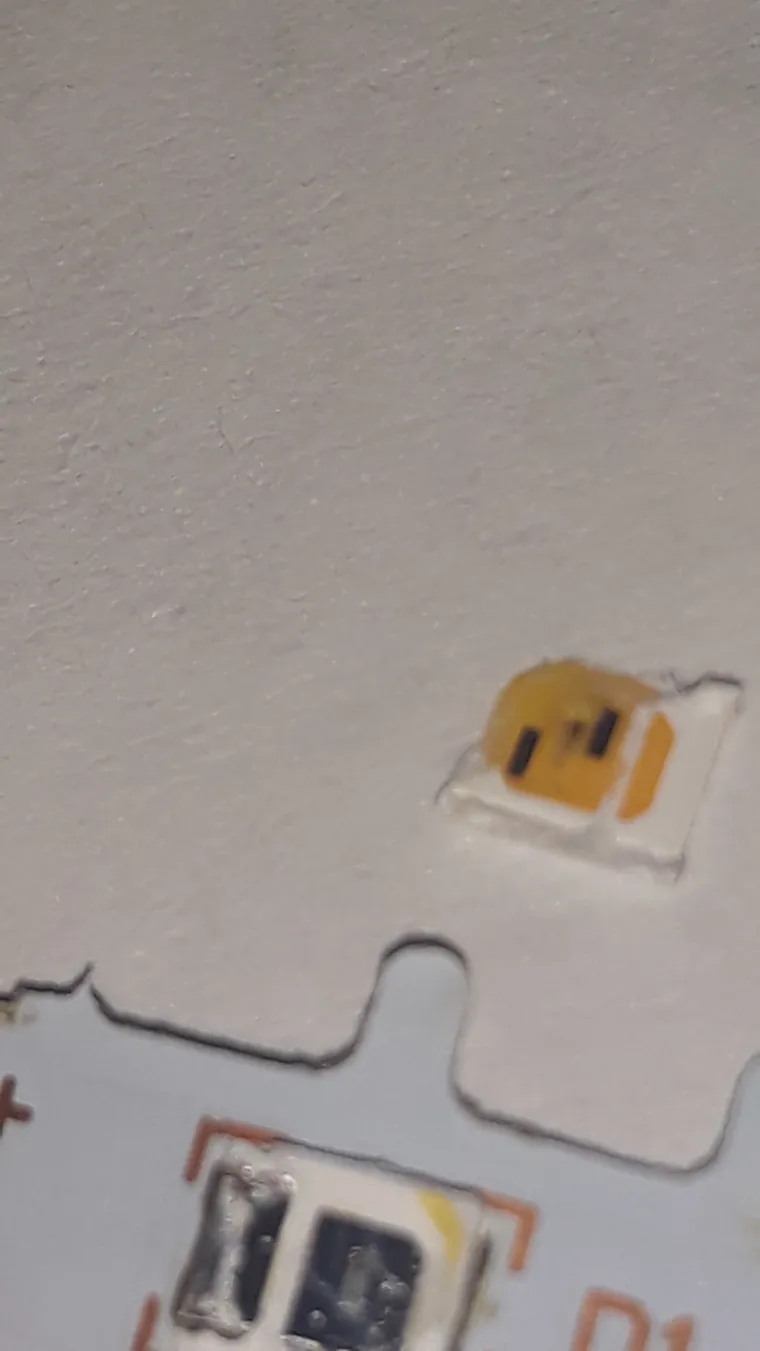

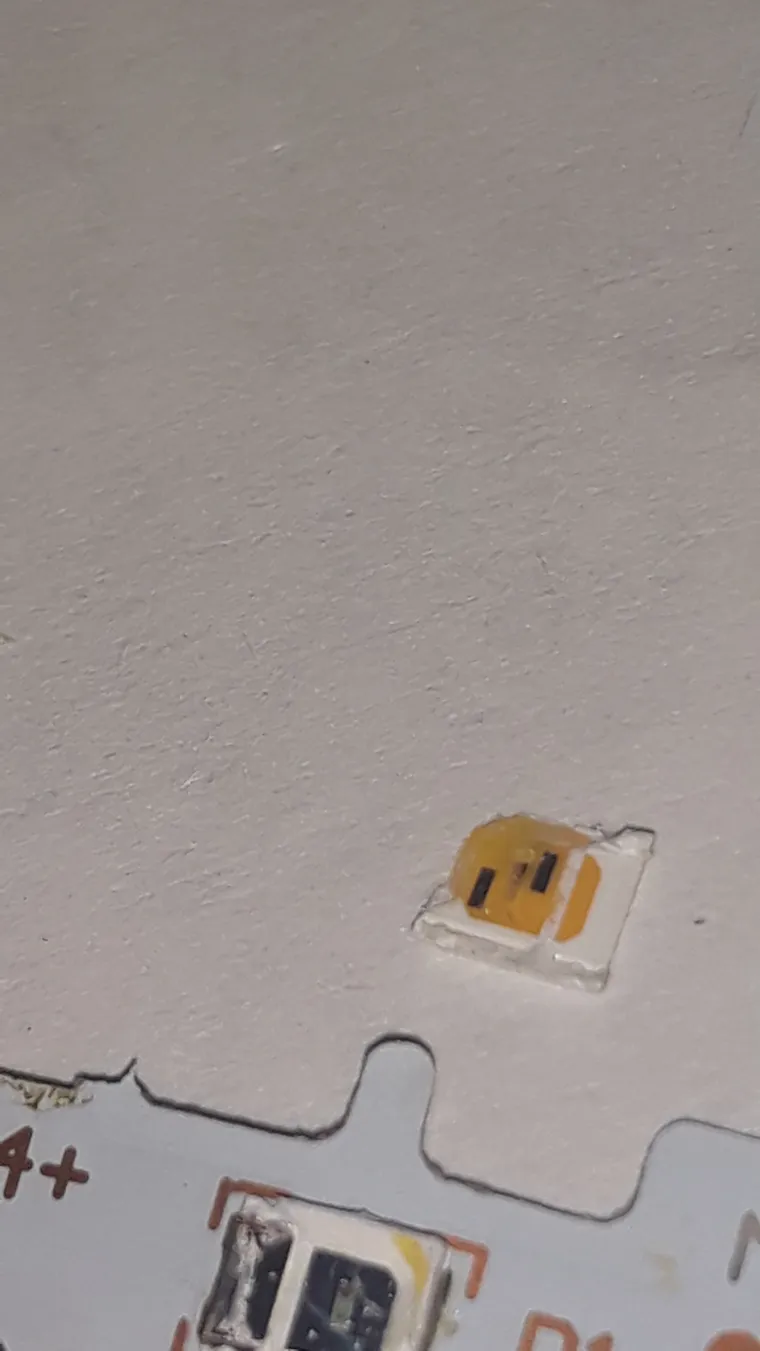

И напоследок давайте заглянем внутрь светодиода:

Ну думаю больше тут смотреть не на что, прекрасно виден новый вид брака, как же точно назвать его...расслоение светодиодной платы? Не, что то звучит неправильно, предлагайте свои идеи в комментарии!

Ну на этом все, спасибо за внимание...
