Светодиодный светильник ULTRAFLASH 8W LWL-2012-08CL

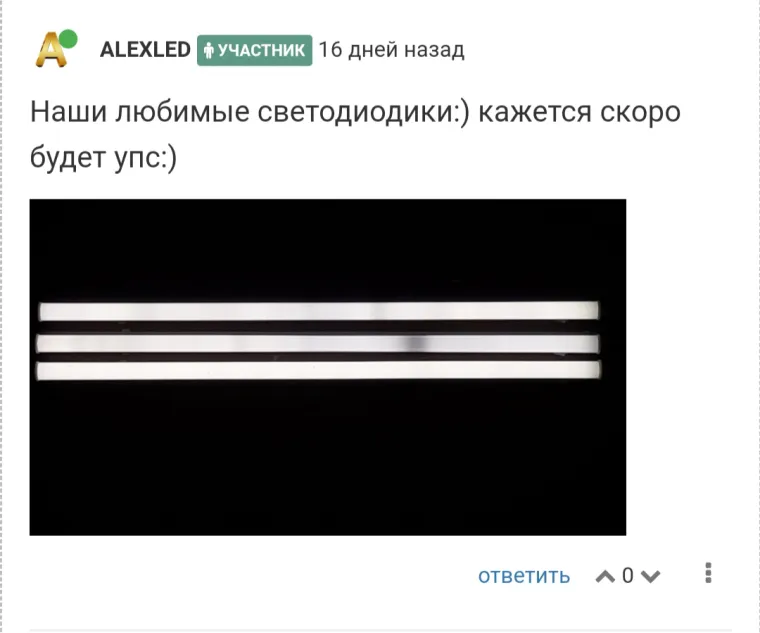

Давно я не разбирал светотехнику....и вот настало время:) До начала расскажу кратко историю этого светильника: Год назад(07.06.2019) в магазине Светофор я купил 3 светильника ULTRAFLASH 8W LWL-2012-08CL по цене 180 рублей за штуку. Цена для 8w не такая уж и маленькая...но мне понравилось качество исполнения светильников. Да и нагрев ну я бы не сказал что сильный, корпус алюминий. Осенью стало заметно что некоторые светодиоды в двух светильниках стали светить слабее. С сентября по апрель эти светильники не использовались, т.е. отработали всего лишь 3 месяца....в мае я сделал фото этой надвигающейся неисправности и ~~в специальной для этого теме~~

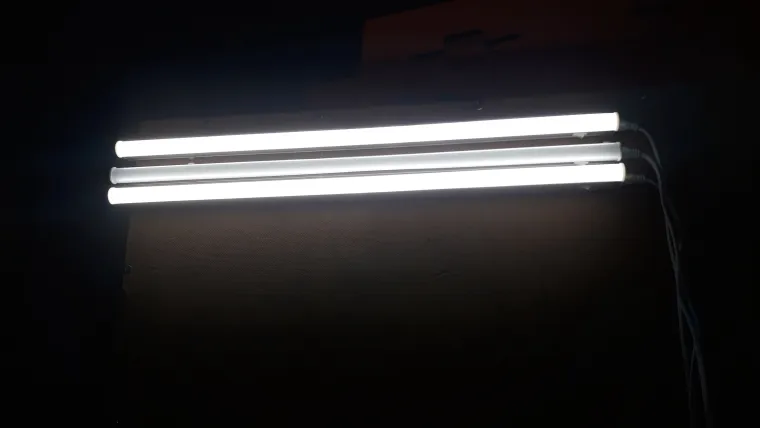

И упс случился реально)))) Подвел средний светильник:
Этих самых "затемнений" становилось все больше и больше и в итоге он погас, что интересно, светодиоды в нем когда перегорали уходили в кз и не разрывали цепь, таким образом простой перемычкой при его ремонте не обойтись....ну что ж, приступим к изучению....

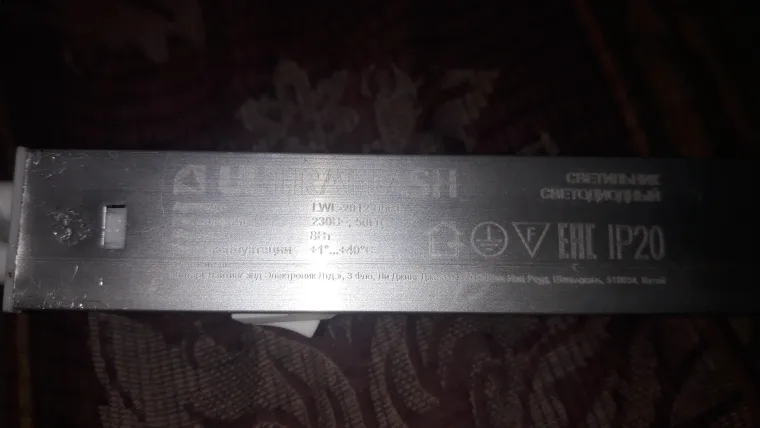

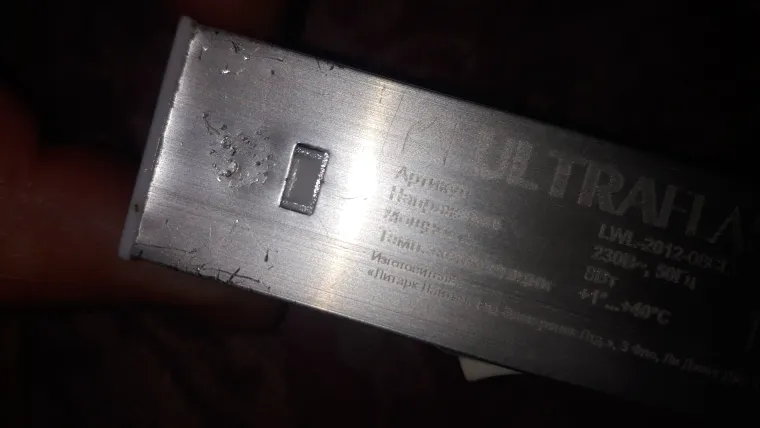

Сфотографировать его модель и т.д. не так уж и просто....
Впрочем это совсем и не важно....главное стоит помнить что этот светильник 8w, подобных его клонов продаются тысячи....

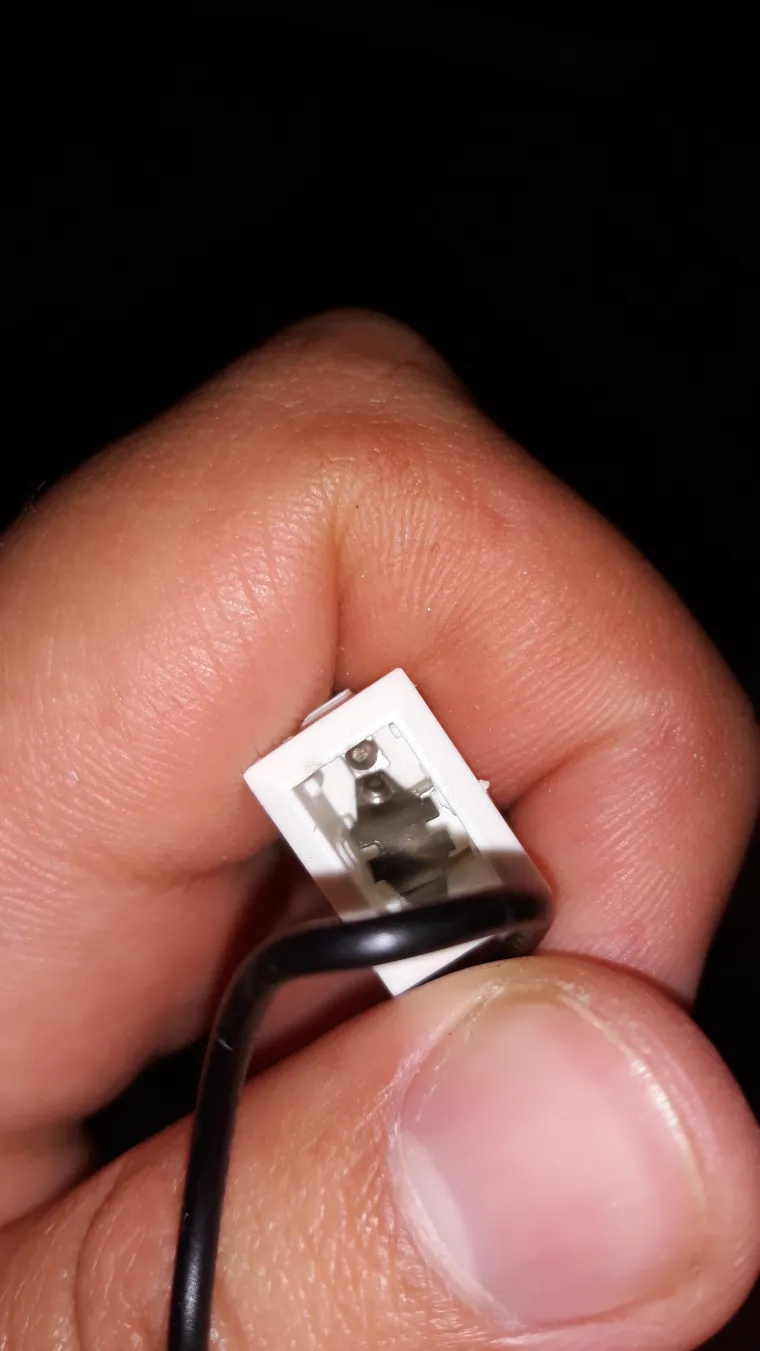

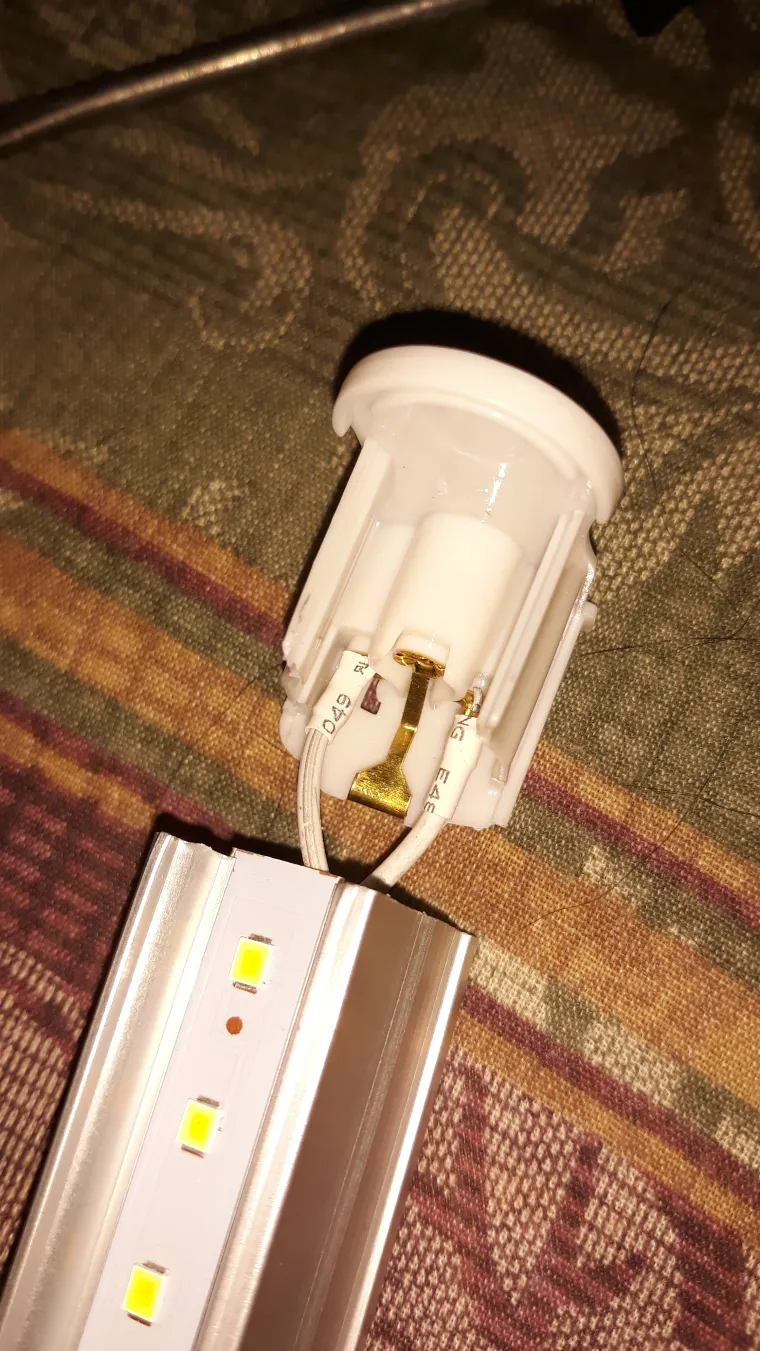

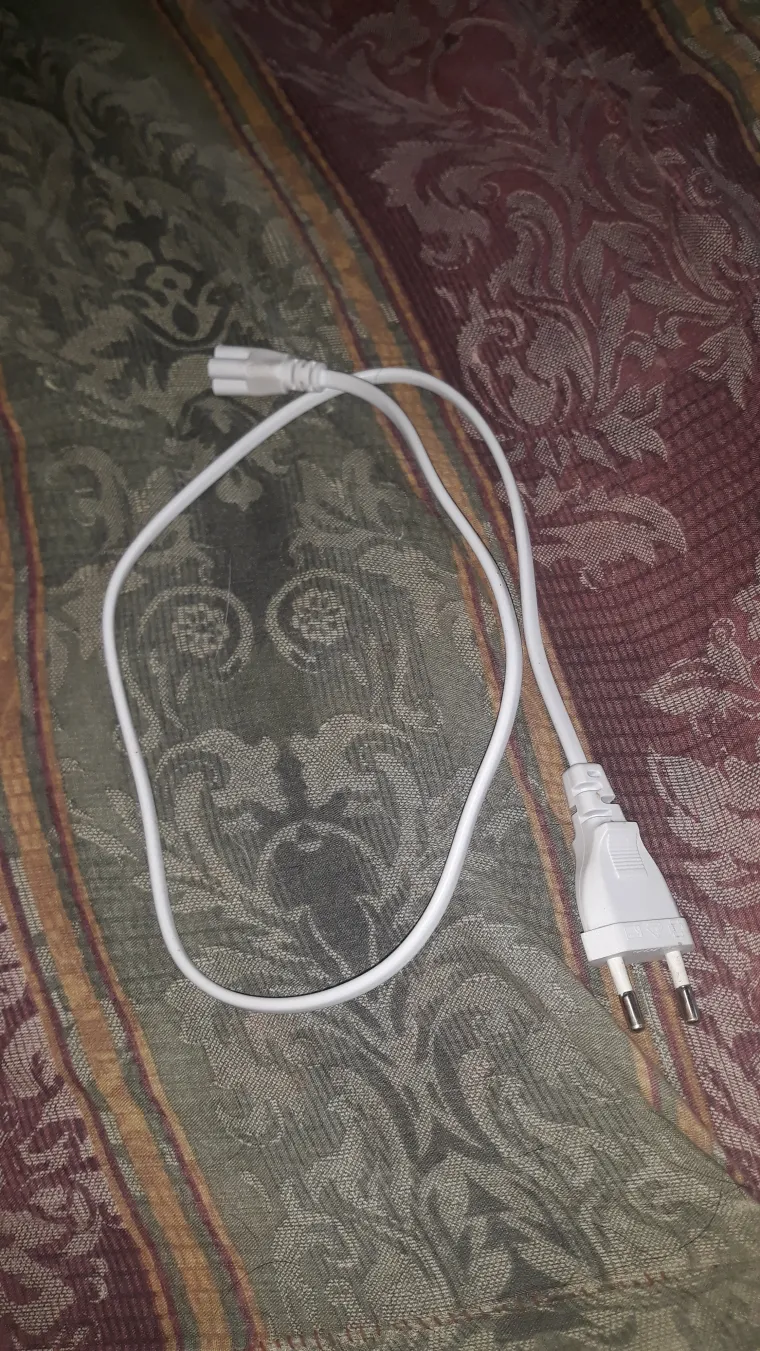

Подключается к сети он через разъем с помощью комплектного короткого кабеля, также его можно соединять с такими же светильниками в один ряд с помощью переходника который шел в комплекте:

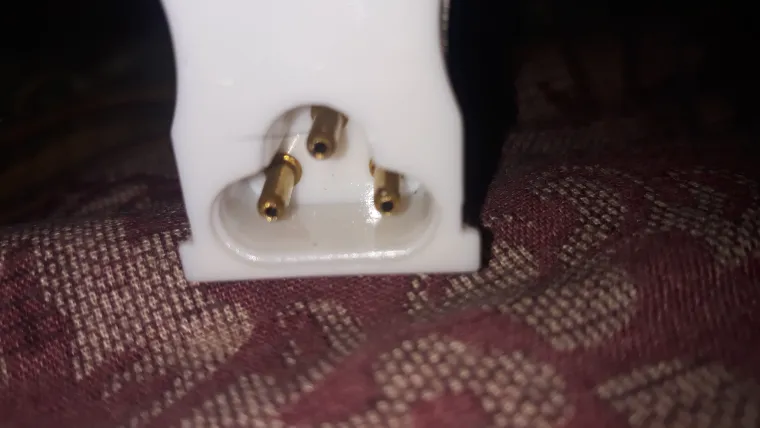

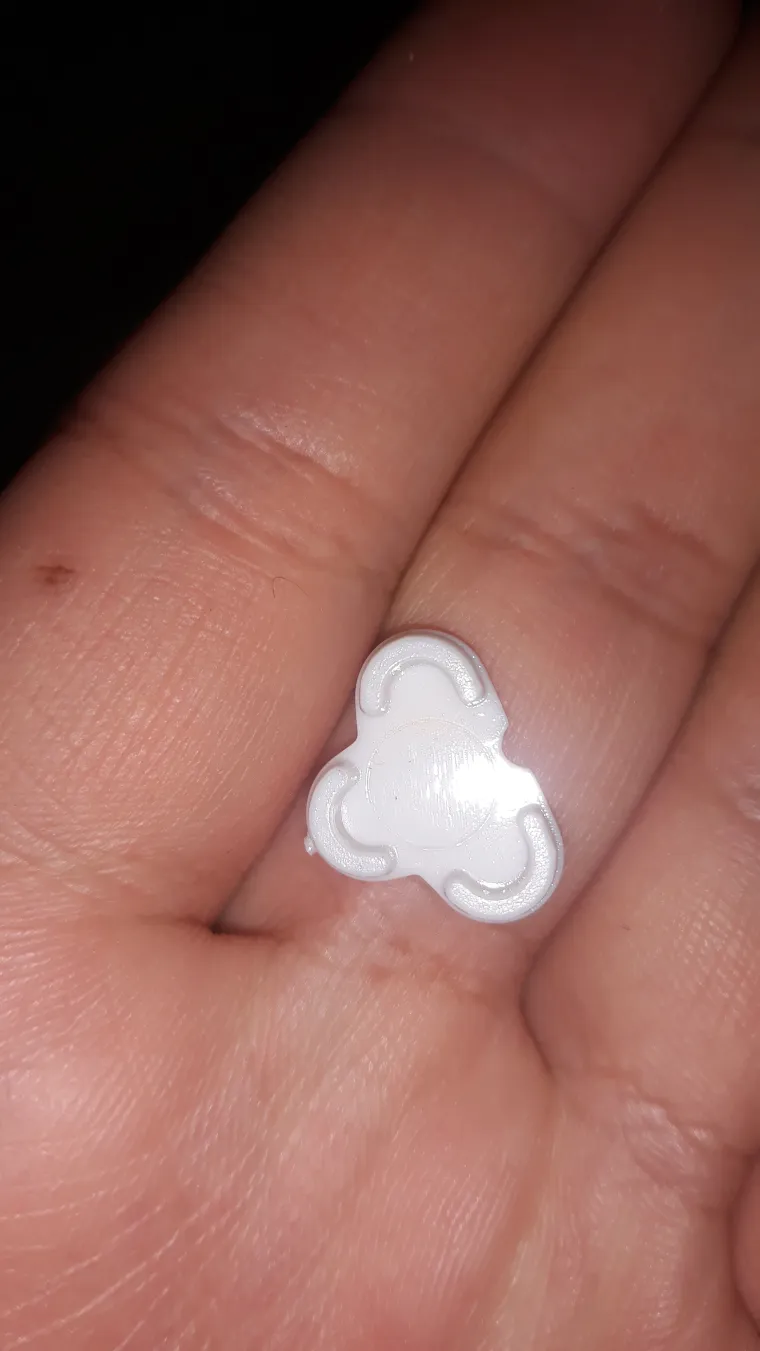

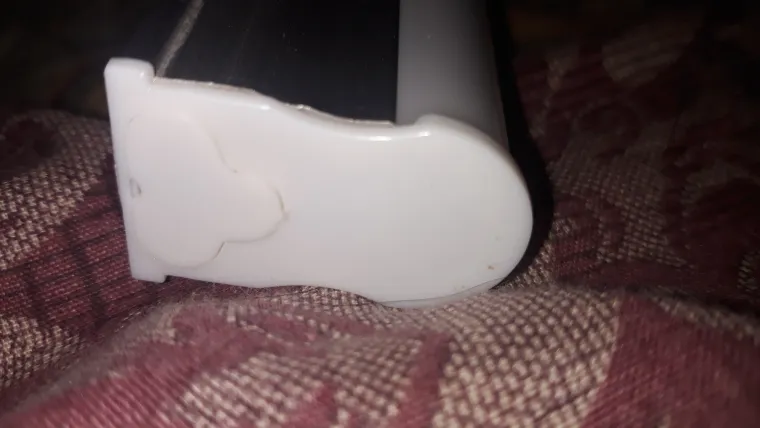

В моем случае не понадобилось соединять их в один ряд, потому я ставил на второй конец заглушку, которая тоже была в комплекте, не безопасное решение, ведь заглушка может отвалиться и контакты с 220v окажутся открытыми:

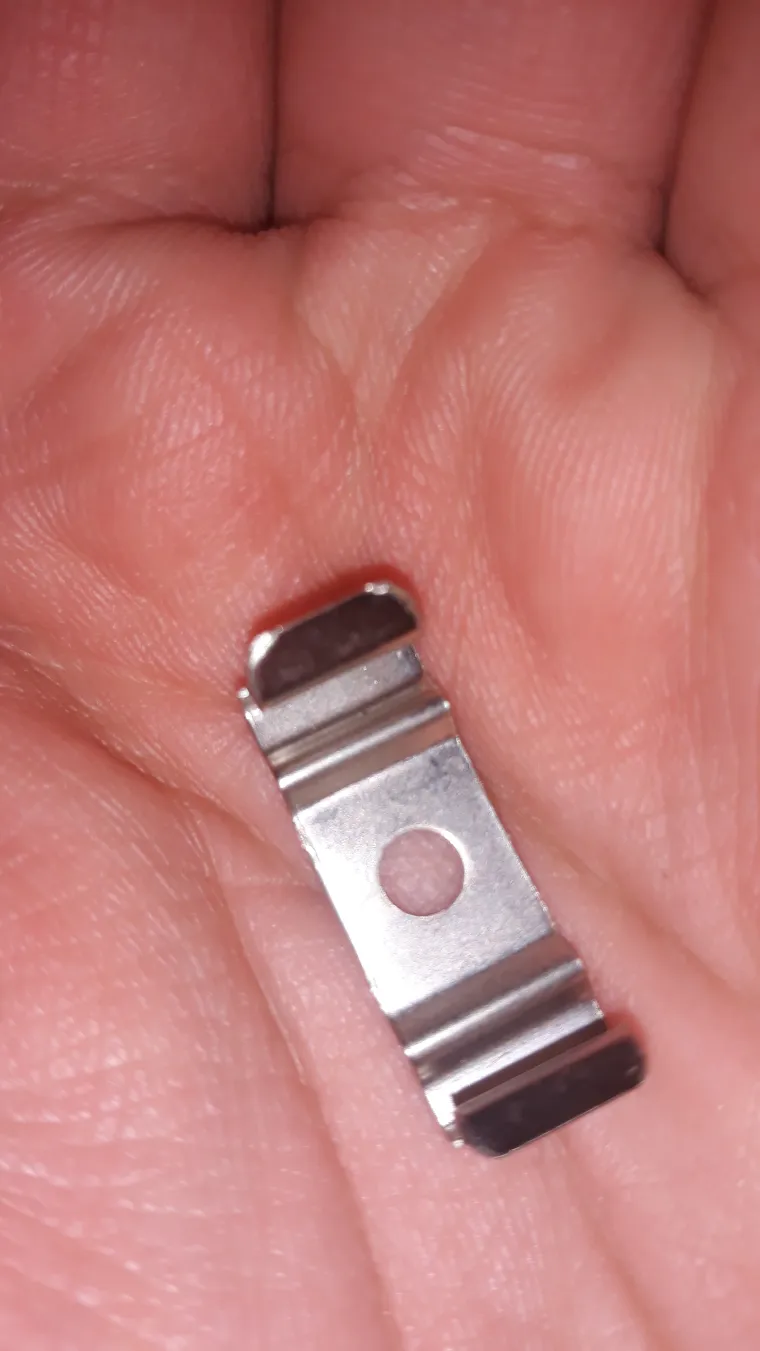

Крепился этот светильник засчет двух вот таких скоб:
Теперь попробуем открыть этот светильник чтобы добраться до светодиодов...и это вышло без труда, рассеиватель гибкий и слишком легко поддается:

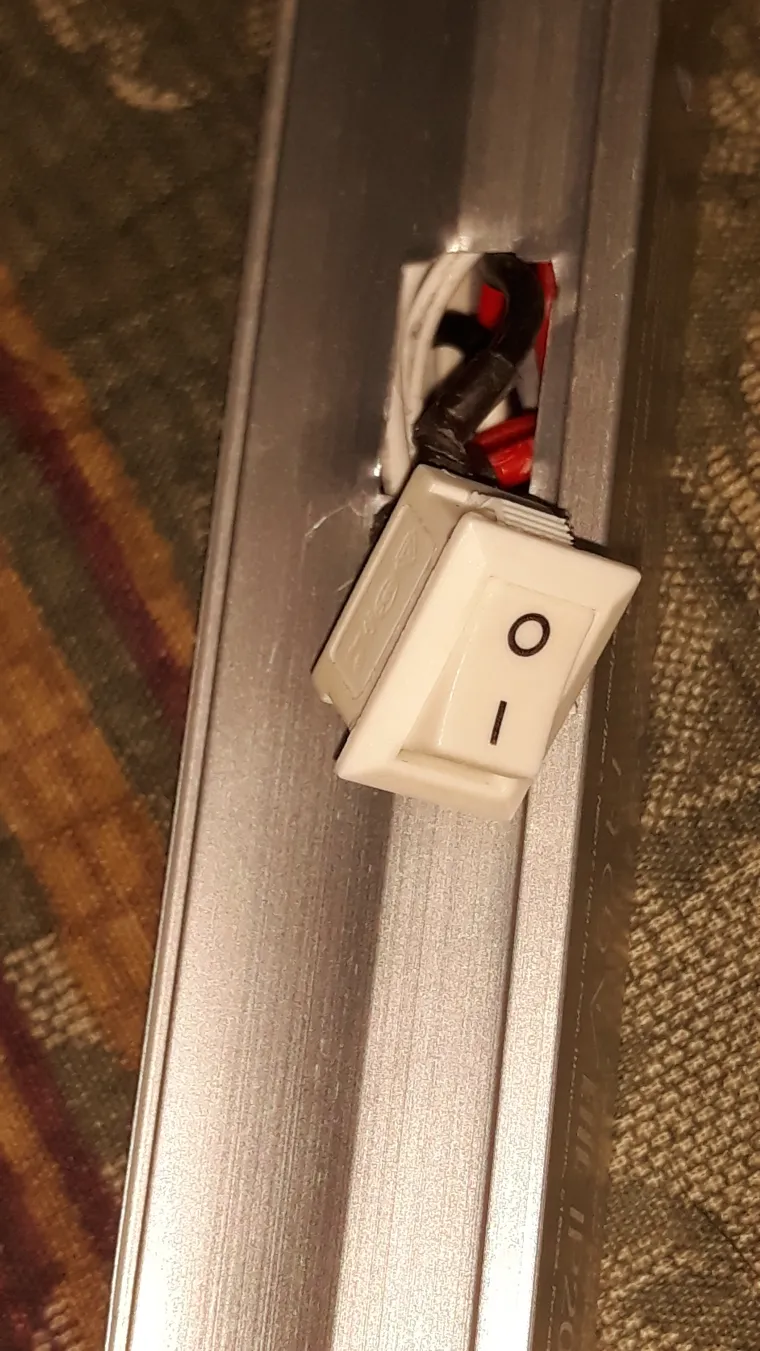

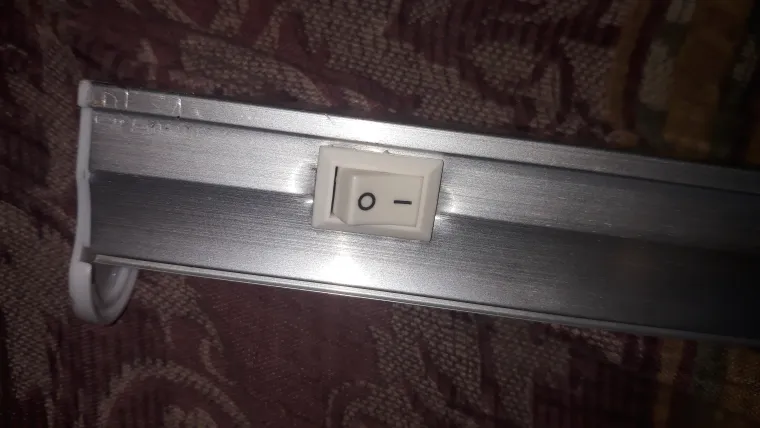

А забыл показать что у этого светильника есть еще и выключатель,он выключит только этот светильник, т.е. остальные включенные в один ряд останутся работать:

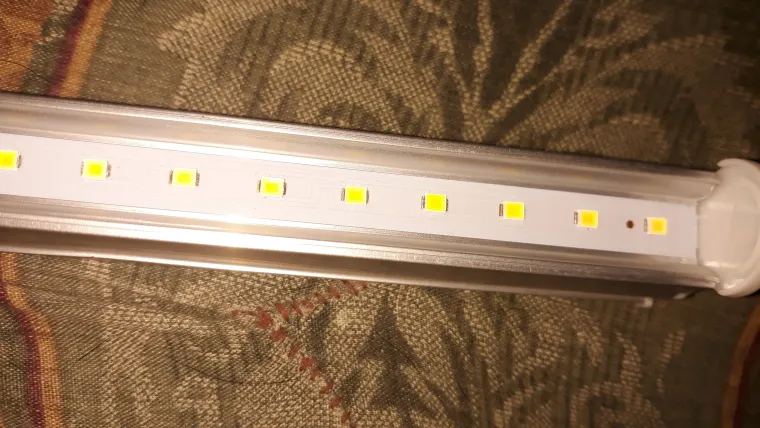

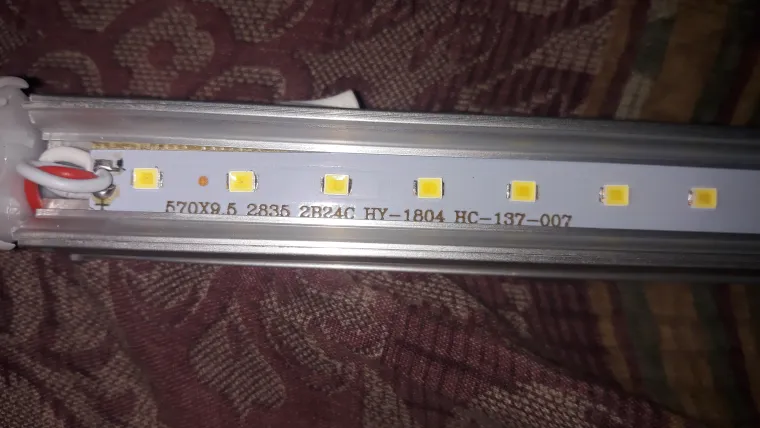

Теперь вернемся к светодиодам:
Всего светодиодов 48 штук, они подключены последовательно-параллельно, тоесть 24 пары по 2 светодиода.
Многие светодиоды закоротило, некоторые в обрыве, выжило около 20 штук...когда один светодиод в паре гас то второй пробивало, толку от такого подключения в плане срока службы нету, светильника с первым погасшим светодиодом до полного отключения хватило на 10~ дней.

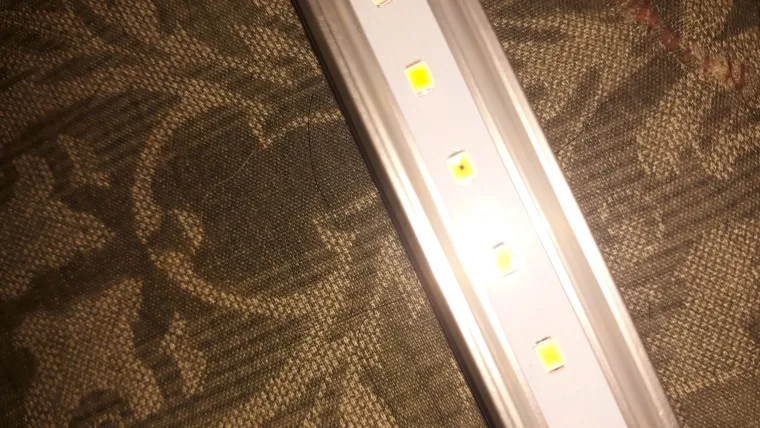

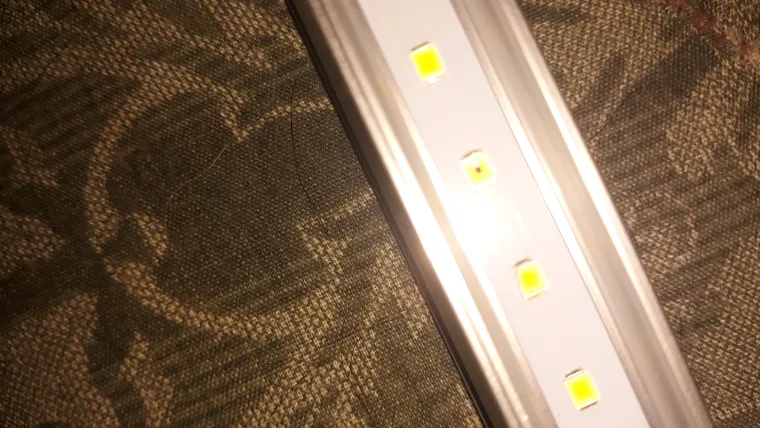

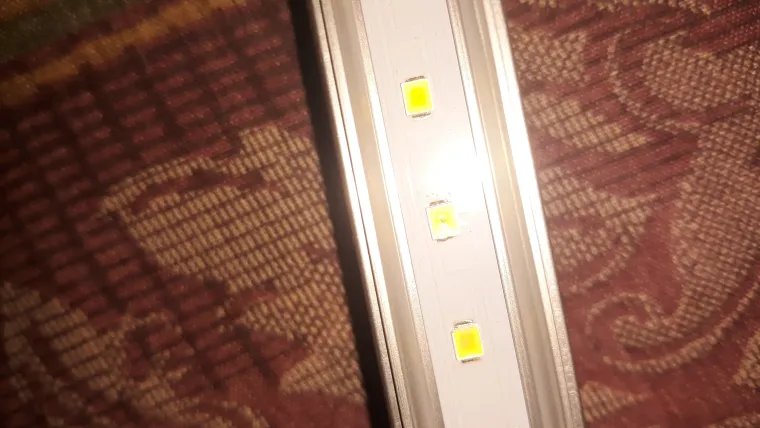

Светодиоды немного прожарены, заметны потемнения люминофора:
Чтобы разобрать светильник дальше надо отщелкнуть боковые стороны:

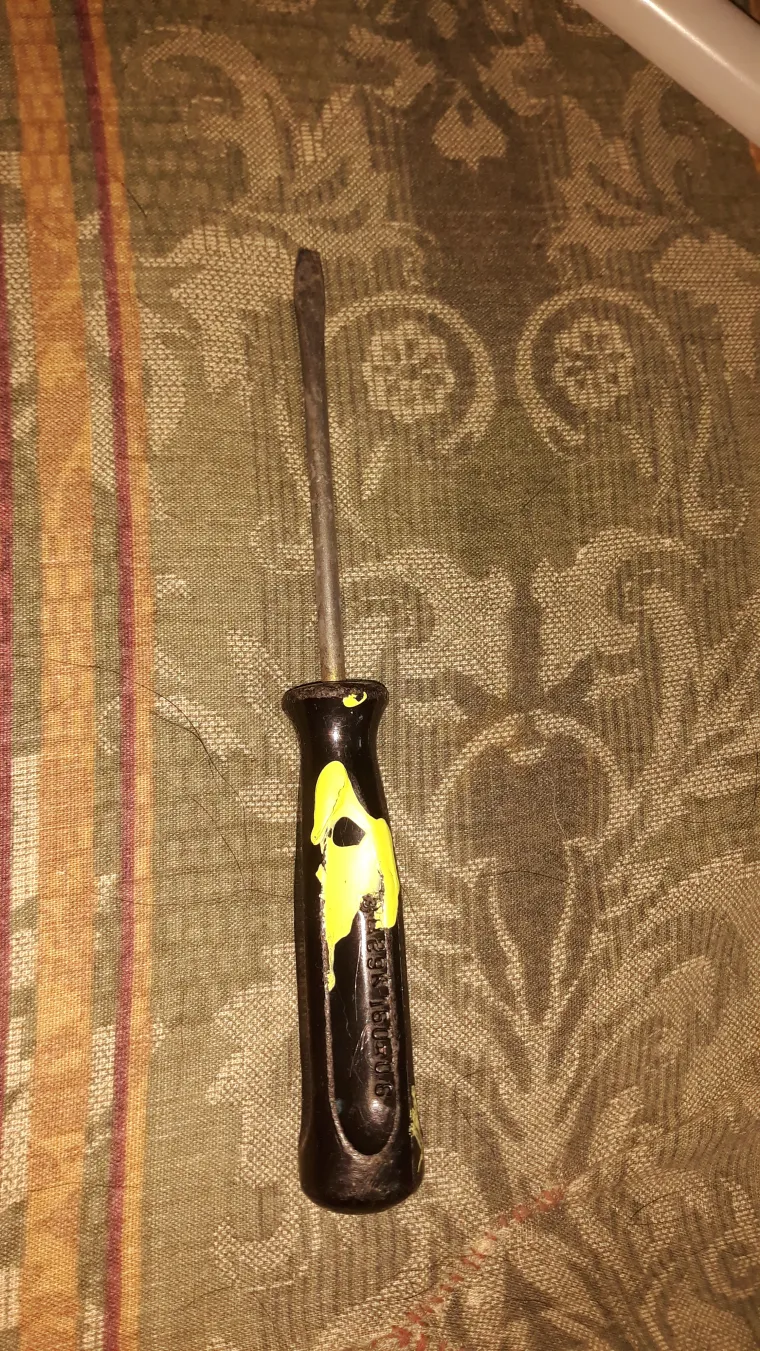

В этом нам поможет пусть и не самая моя любимая старая, но тоже отвертка-ковырялка:

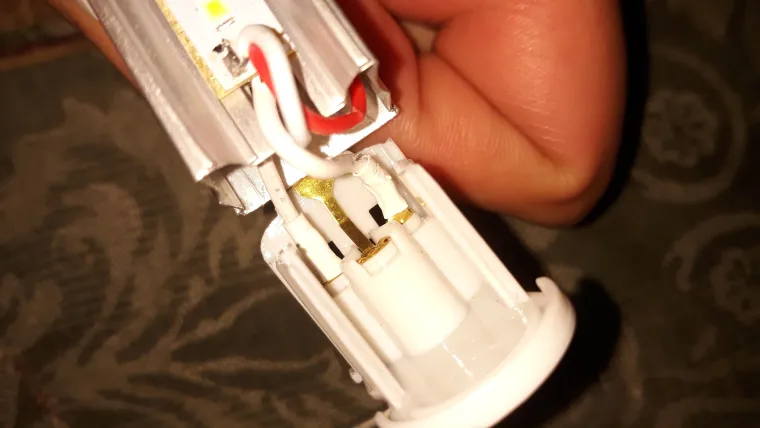

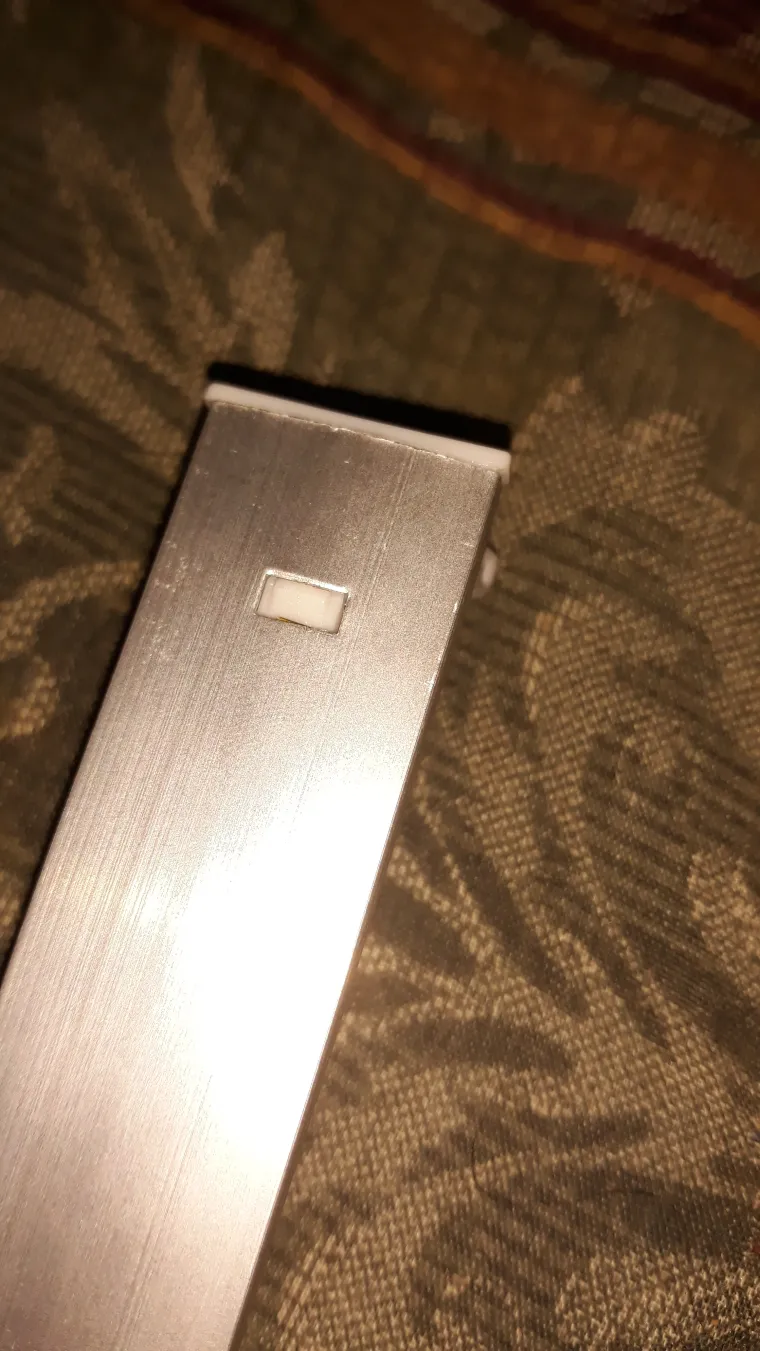

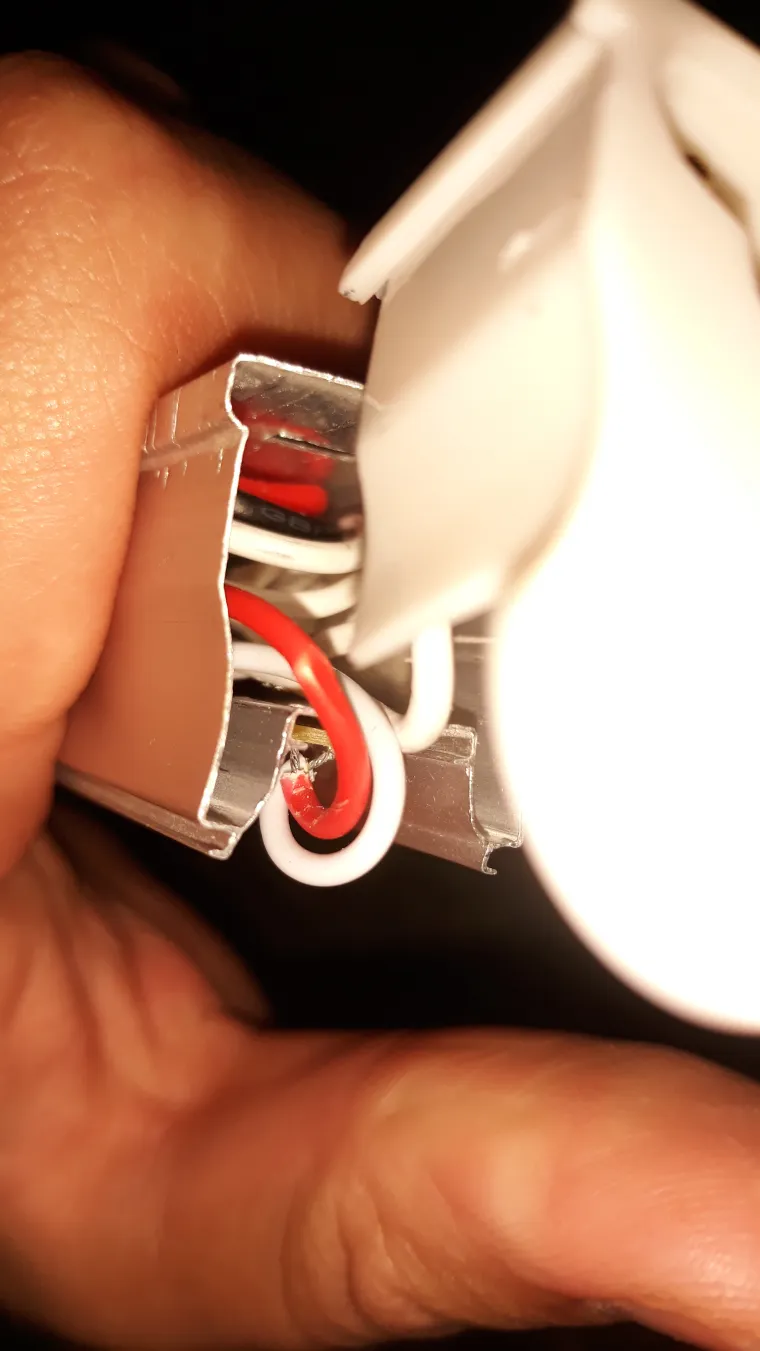

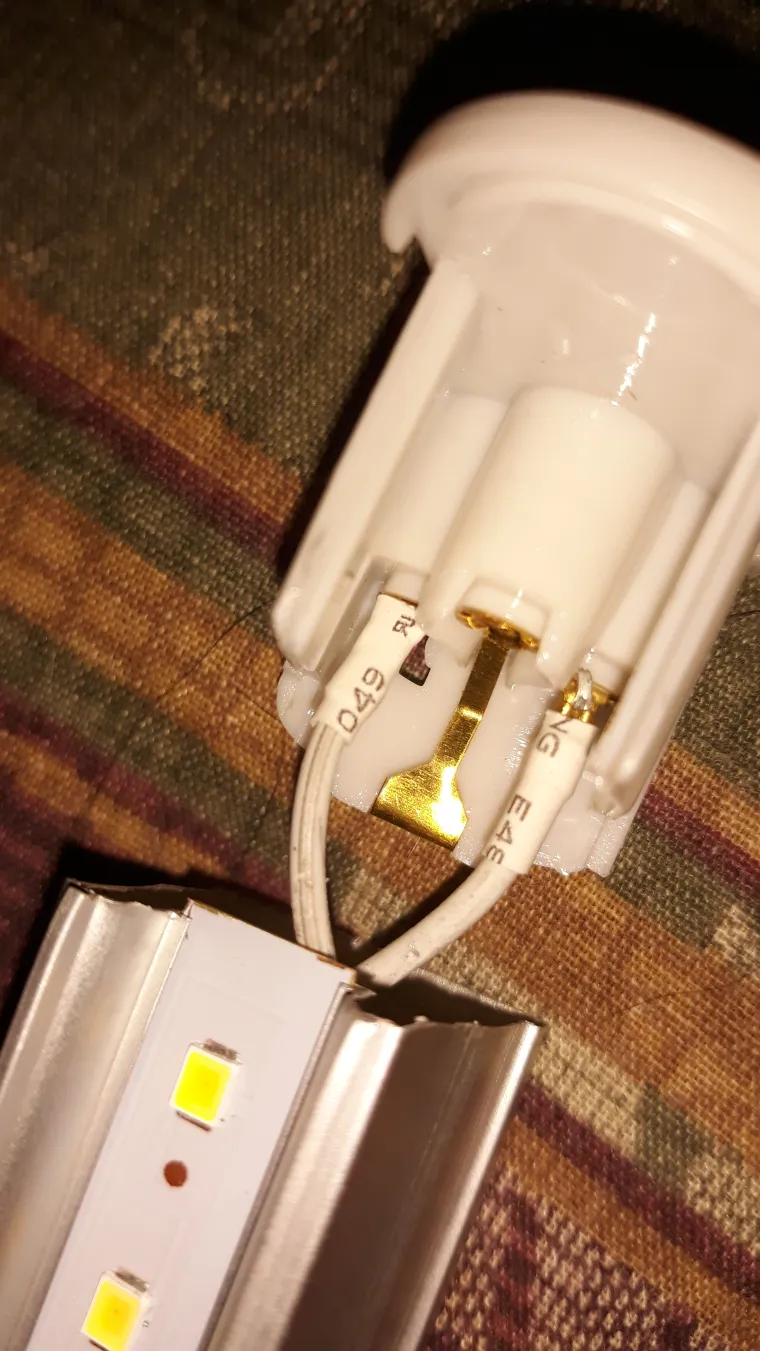

Отщелкнул и сразу вижу тут всего лишь два провода....а где же драйвер....

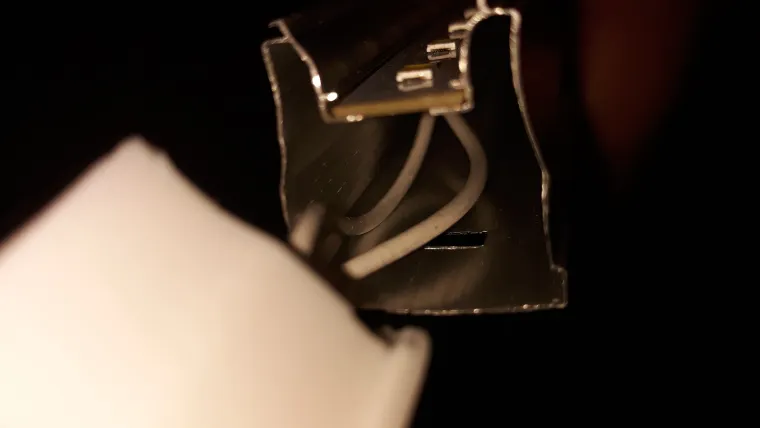

Внутри тоже пустота, в неё уходят провода:
Значит драйвер со стороны выключателя....

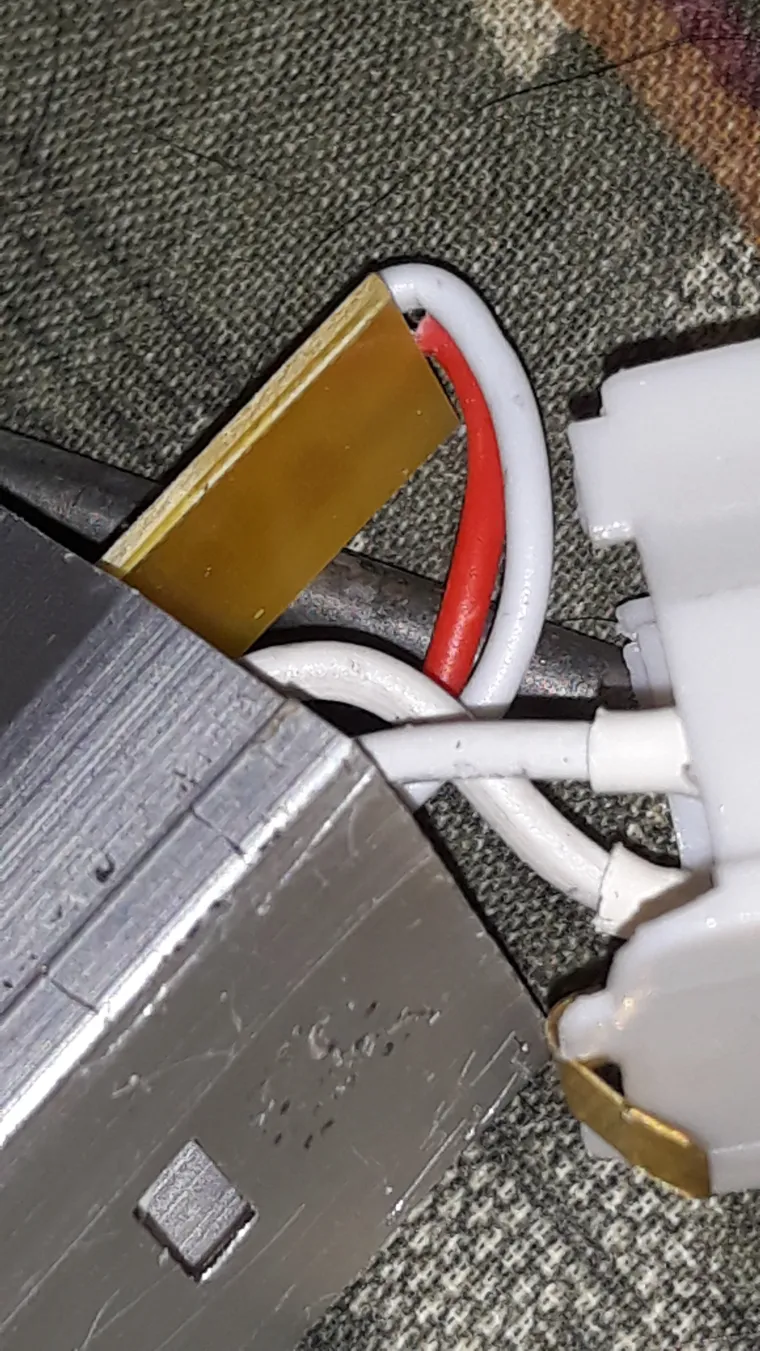

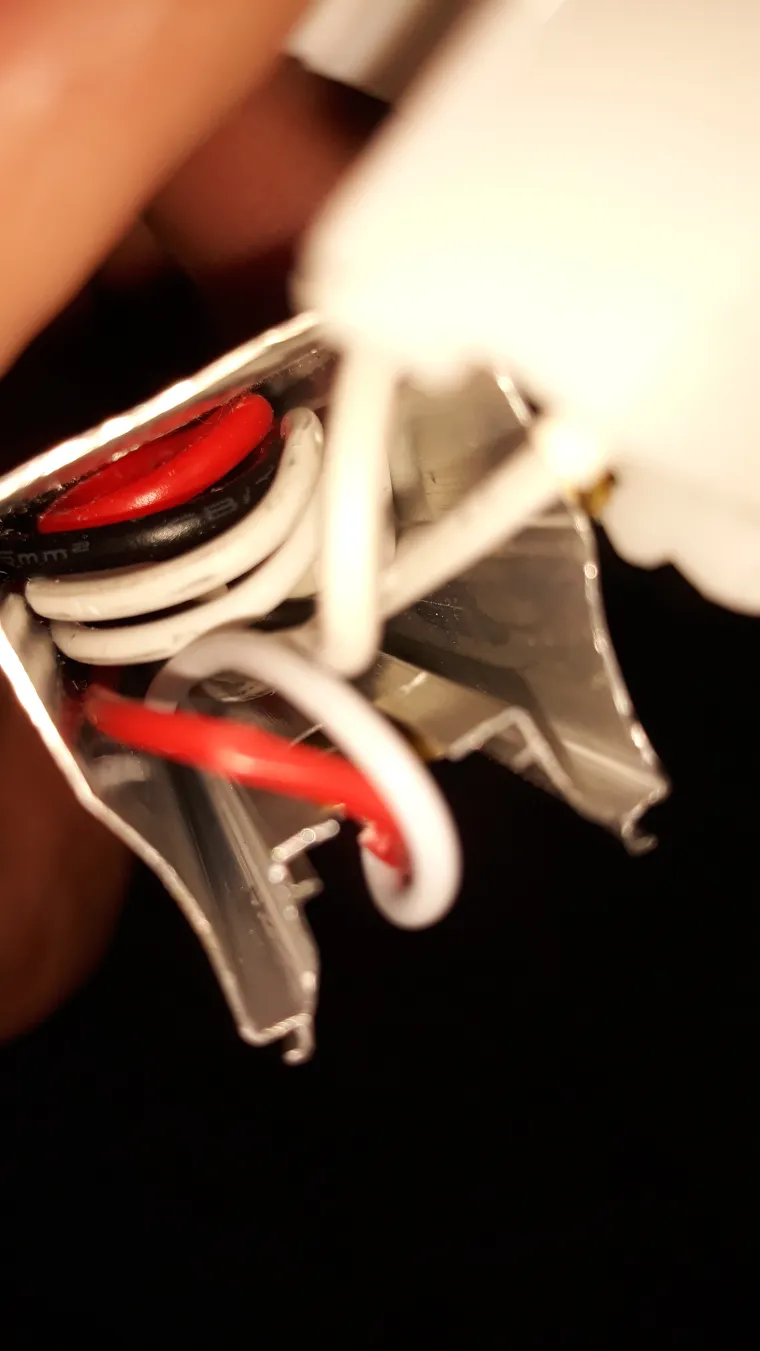

Судя по количеству проводов с этой стороны я угадал:

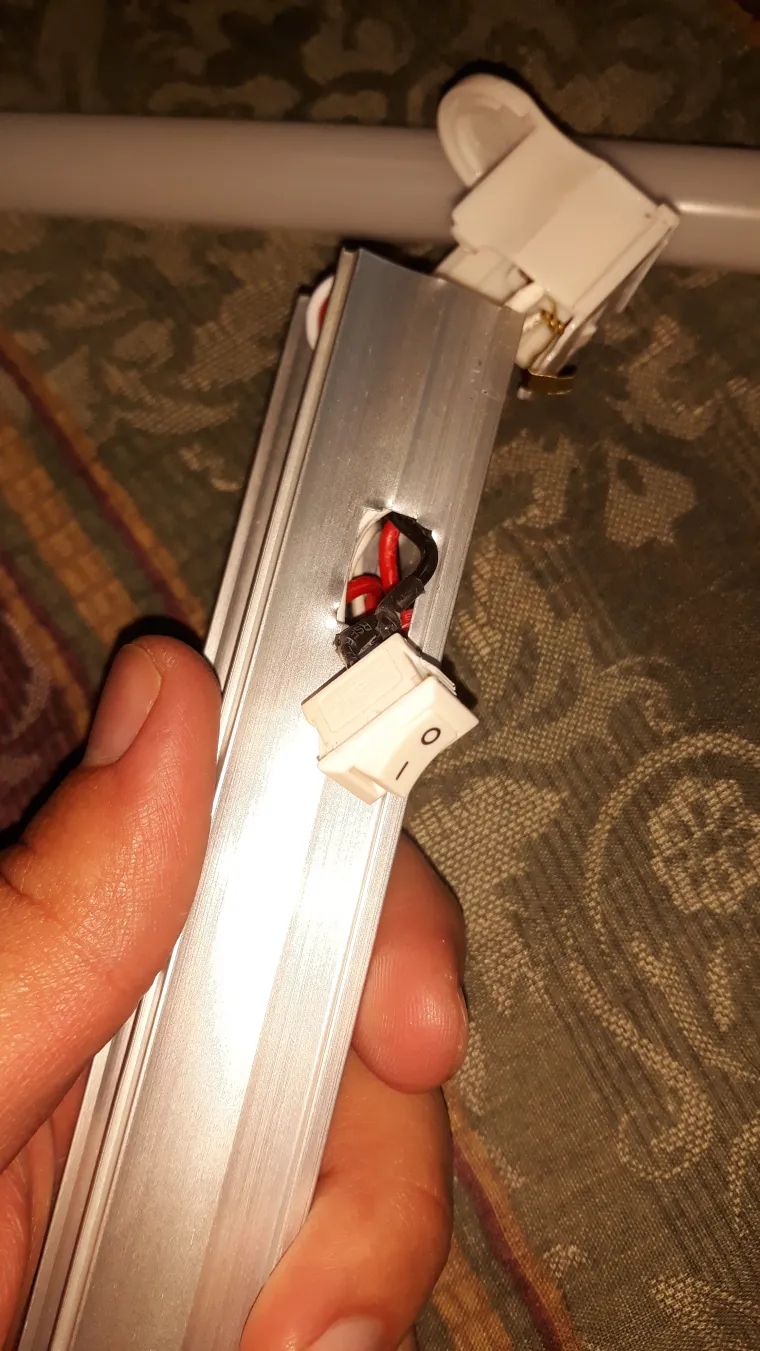

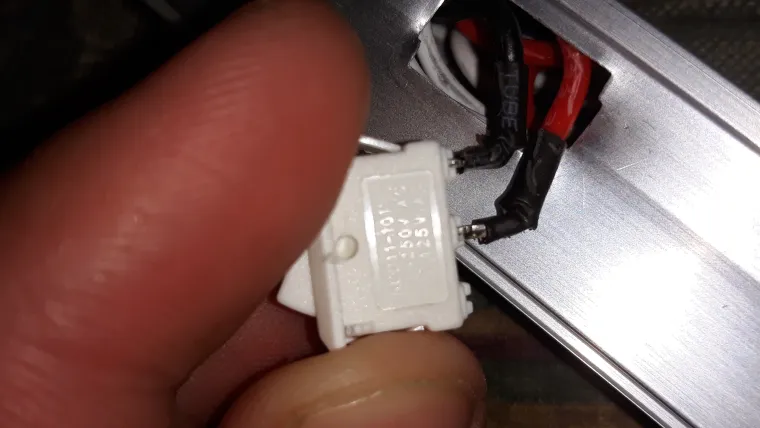

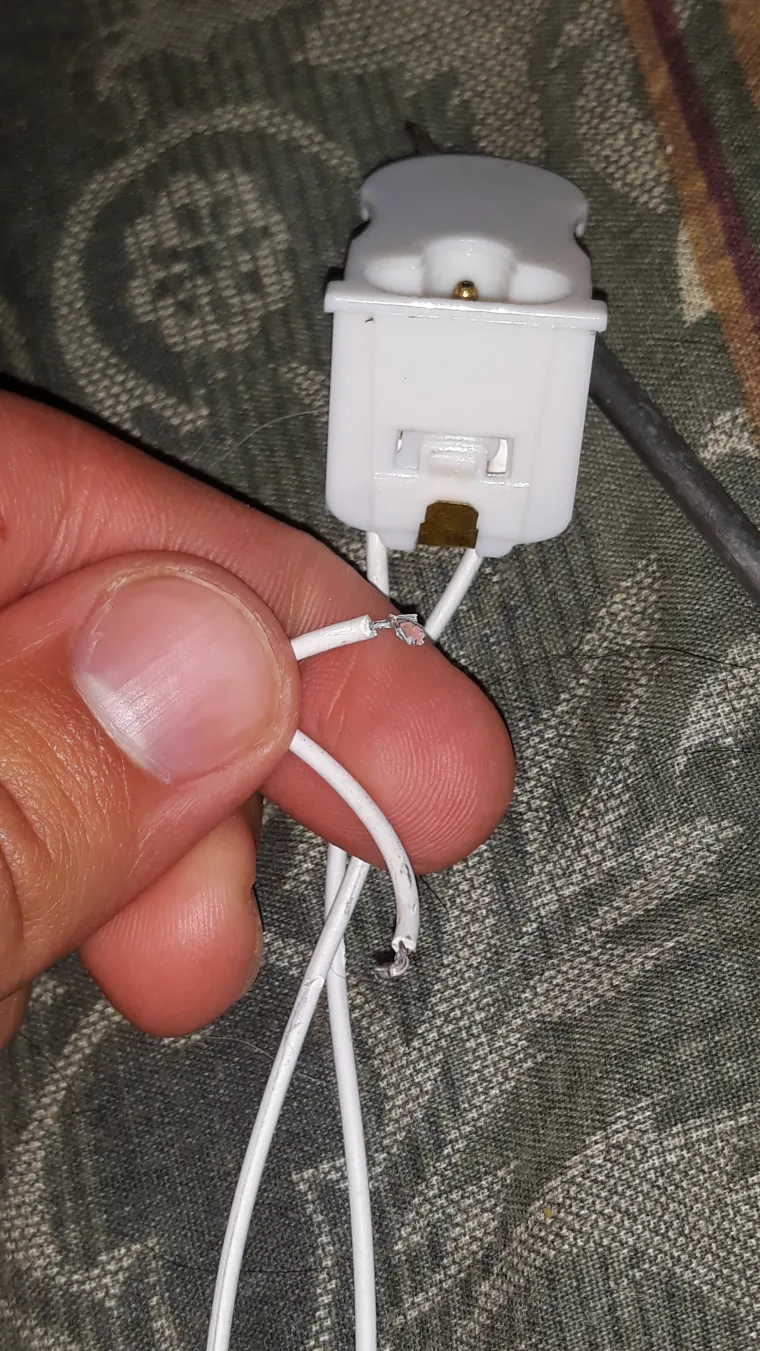

Вытащить всю эту связку проводов мешает выключатель, значит сначала придется вытащить его:

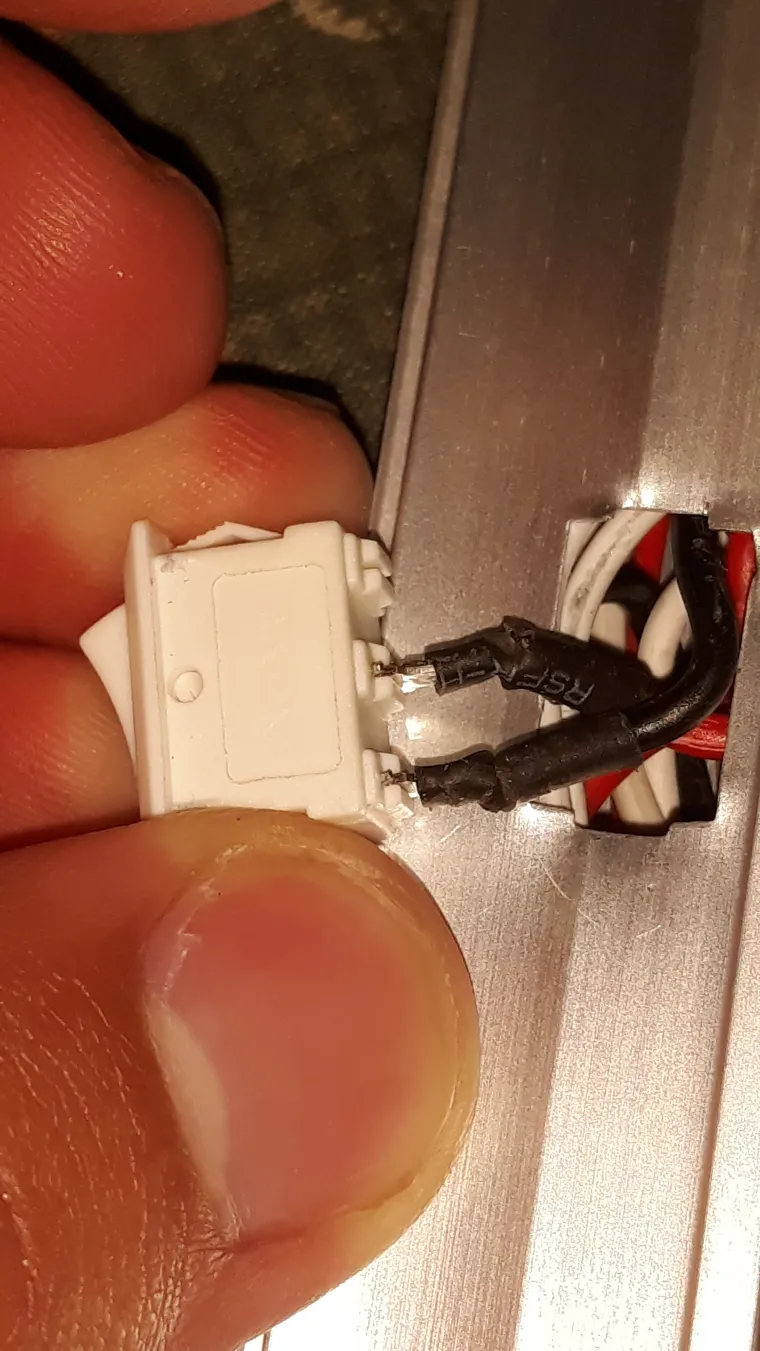

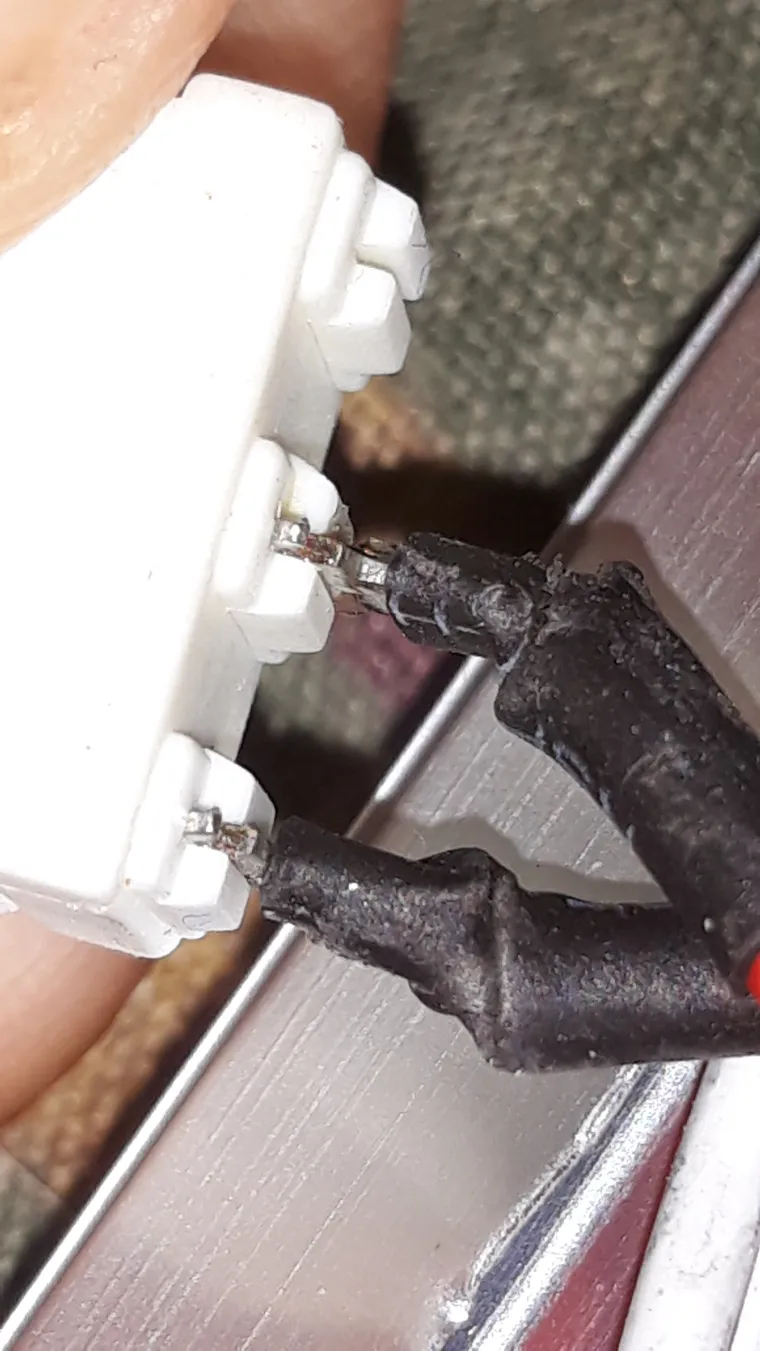

Припаян он неплохо:
Характеристика выключателя: 250v3А

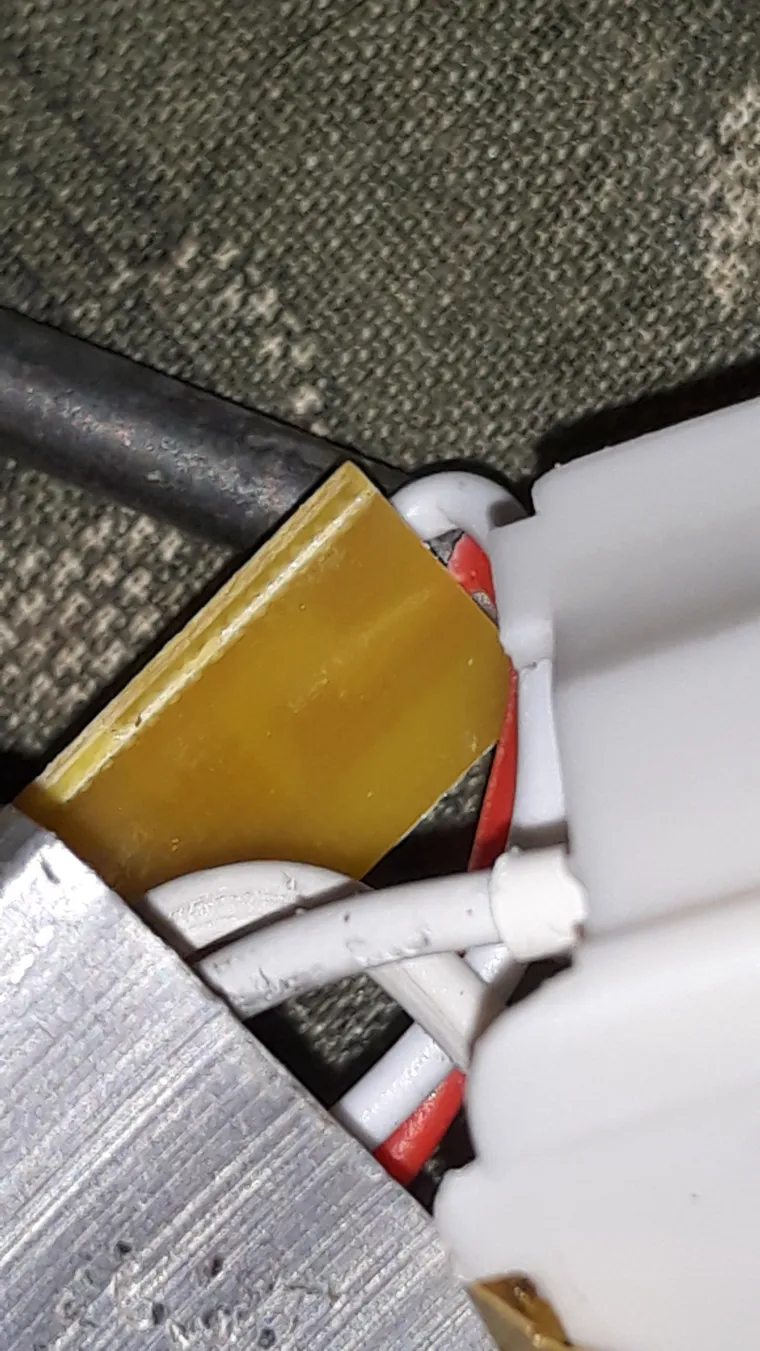

Теперь ничто не мешает вынуть драйвер и светодиодную плату...причина поломки видна сразу:
![0_1591351124207_20200603_104651.jpg](Загрузка 100%)

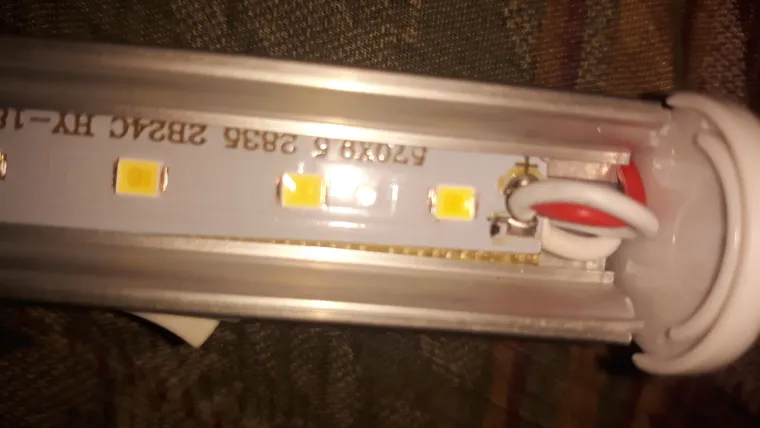

Светодиодная плата сделана из обычного текстолита и вообще никак не зафиксирована, светодиоды к тому же подвального происхождения, они не так сильно нагревались но быстро вышли из строя:

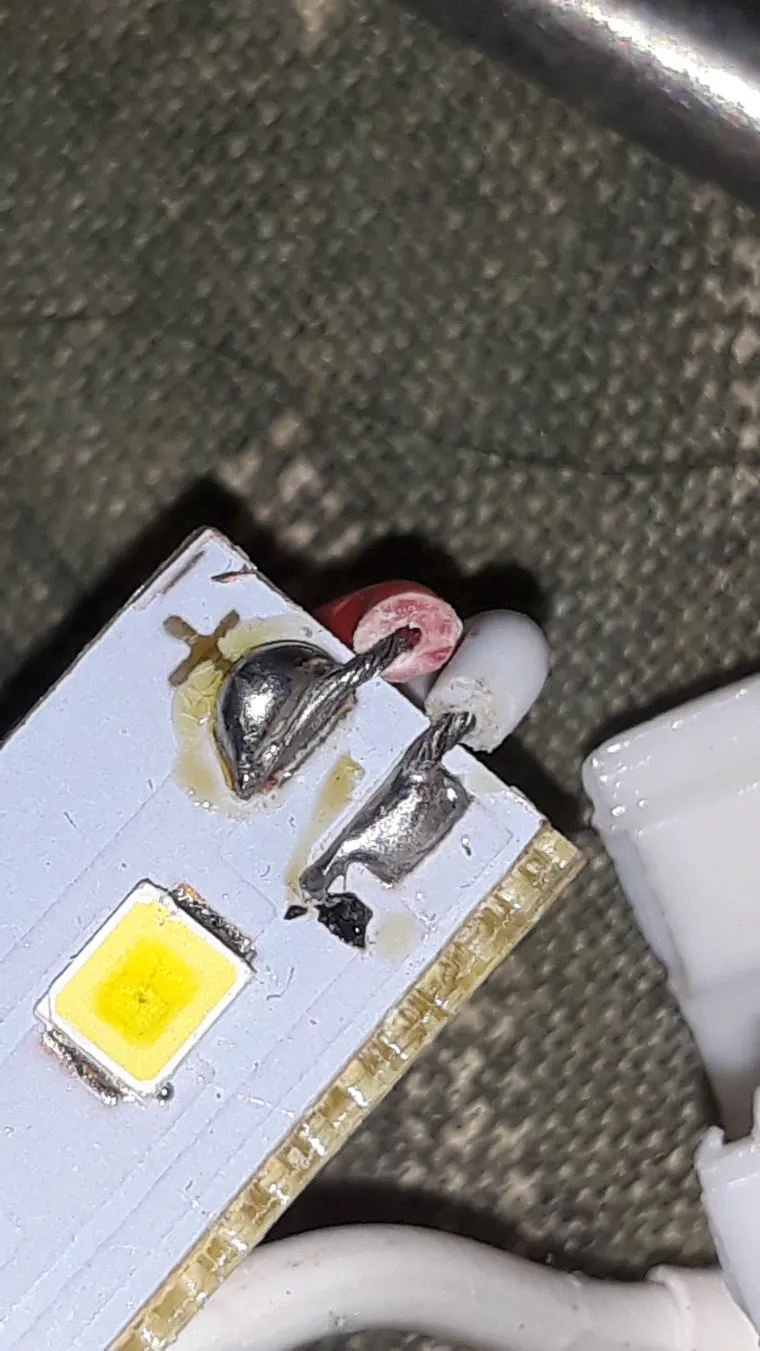

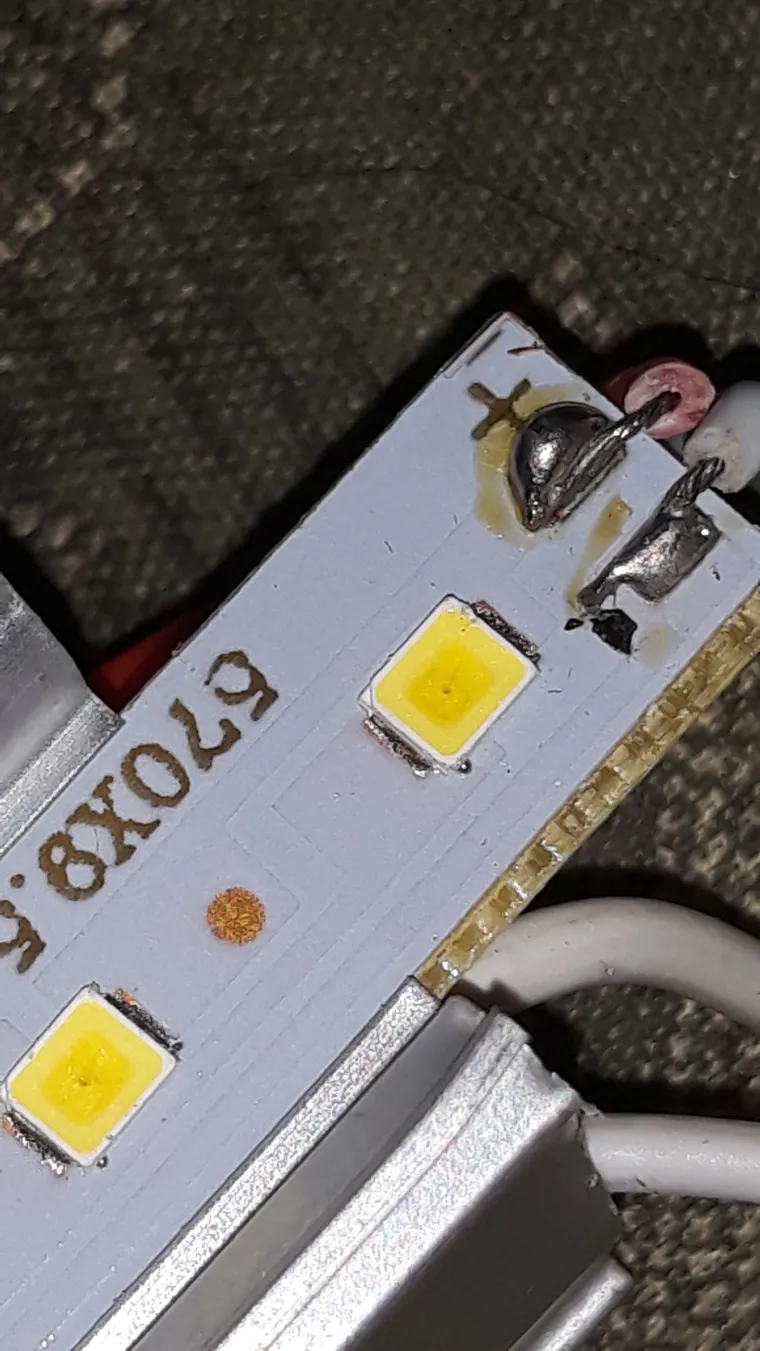

Пайка неплохая, но тоже кривая:)
Чтобы полностью вытащить плату и блок питания, придется оторвать выключатель и боковой разъем с одной стороны:

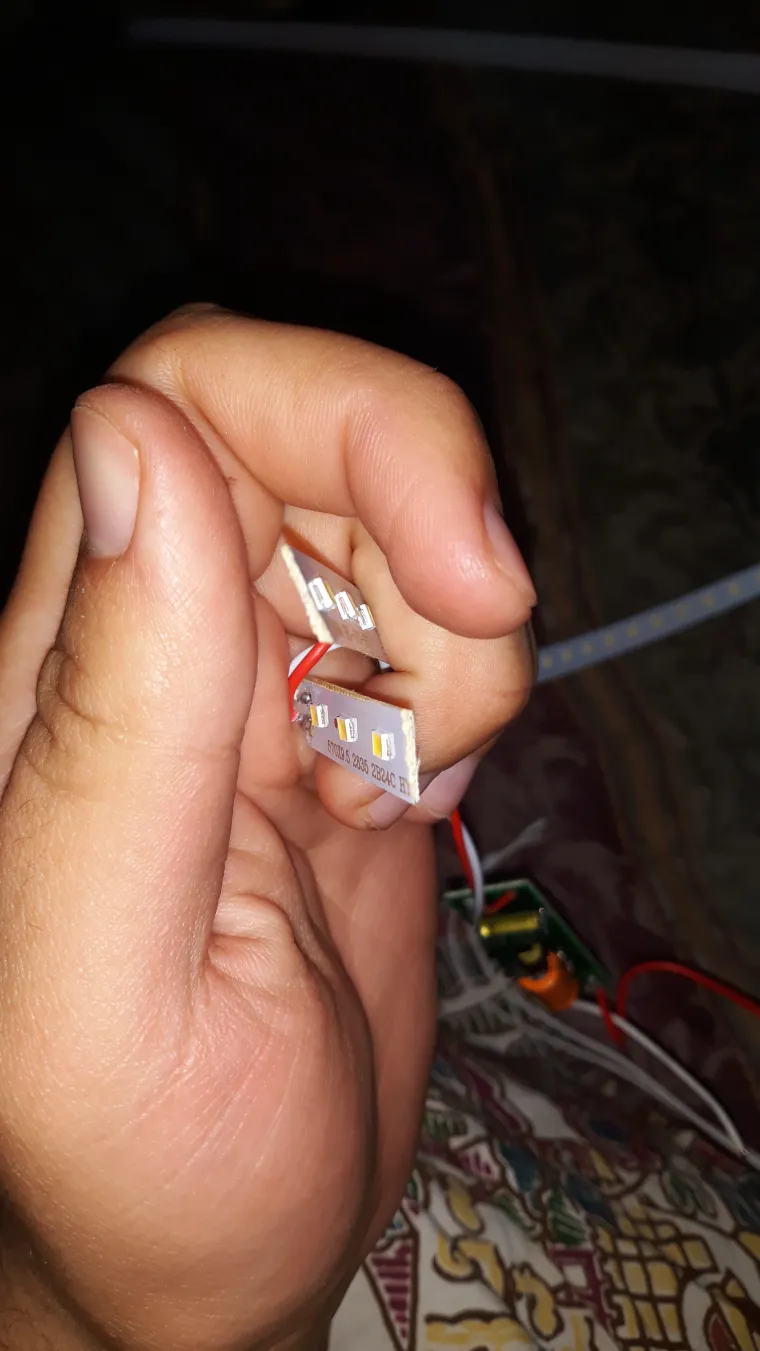

И когда я вынул плату....оказалось текстолит из которого она сделана еще и немного гибкий, он не ломается и может изгибаться как угодно:

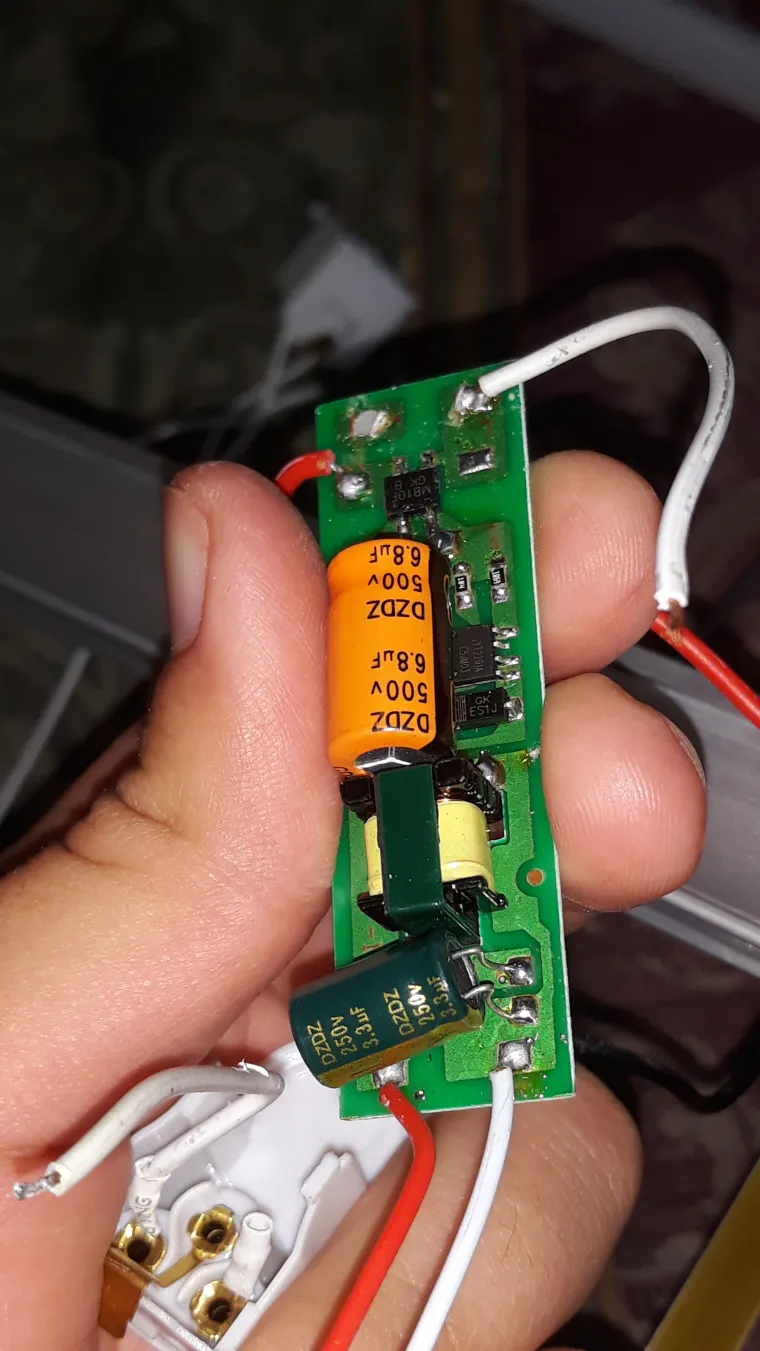

Драйвер выглядит вот так, добротно на первый взгляд:

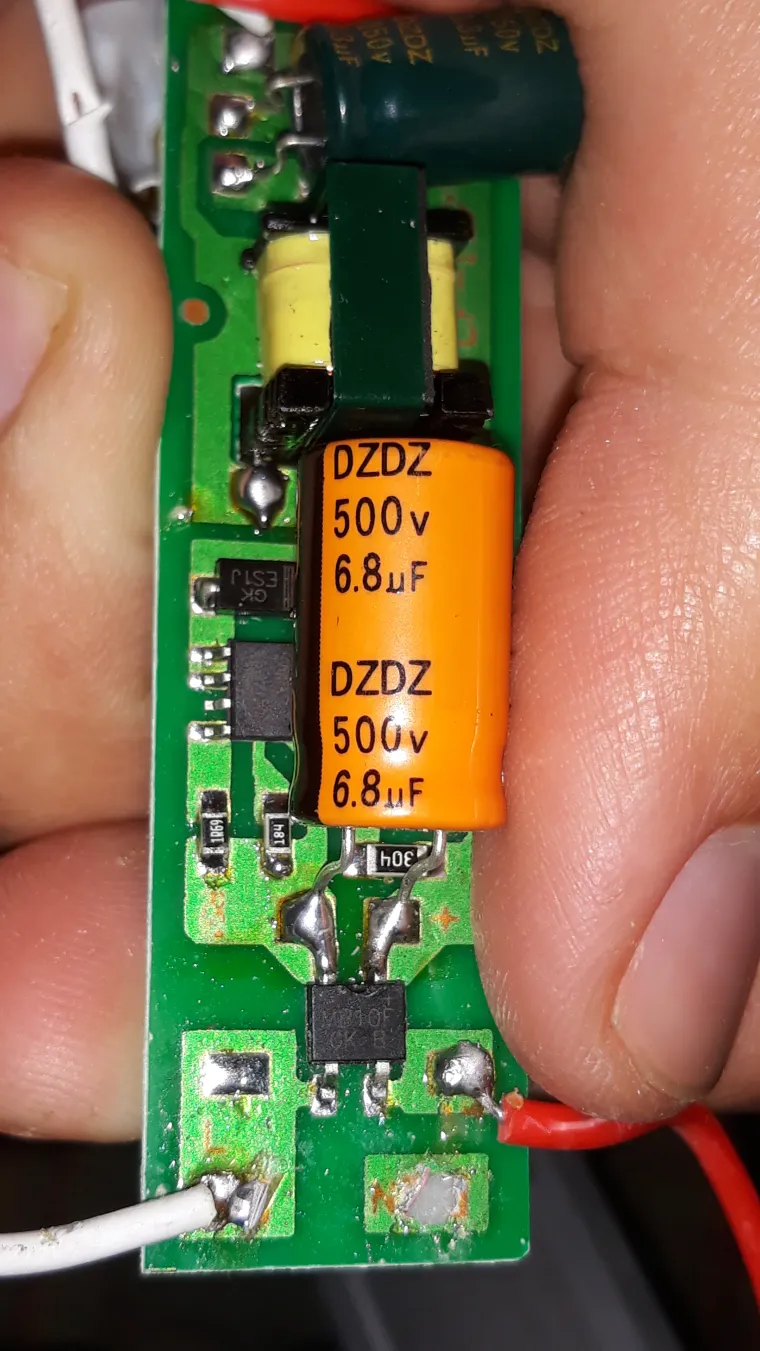

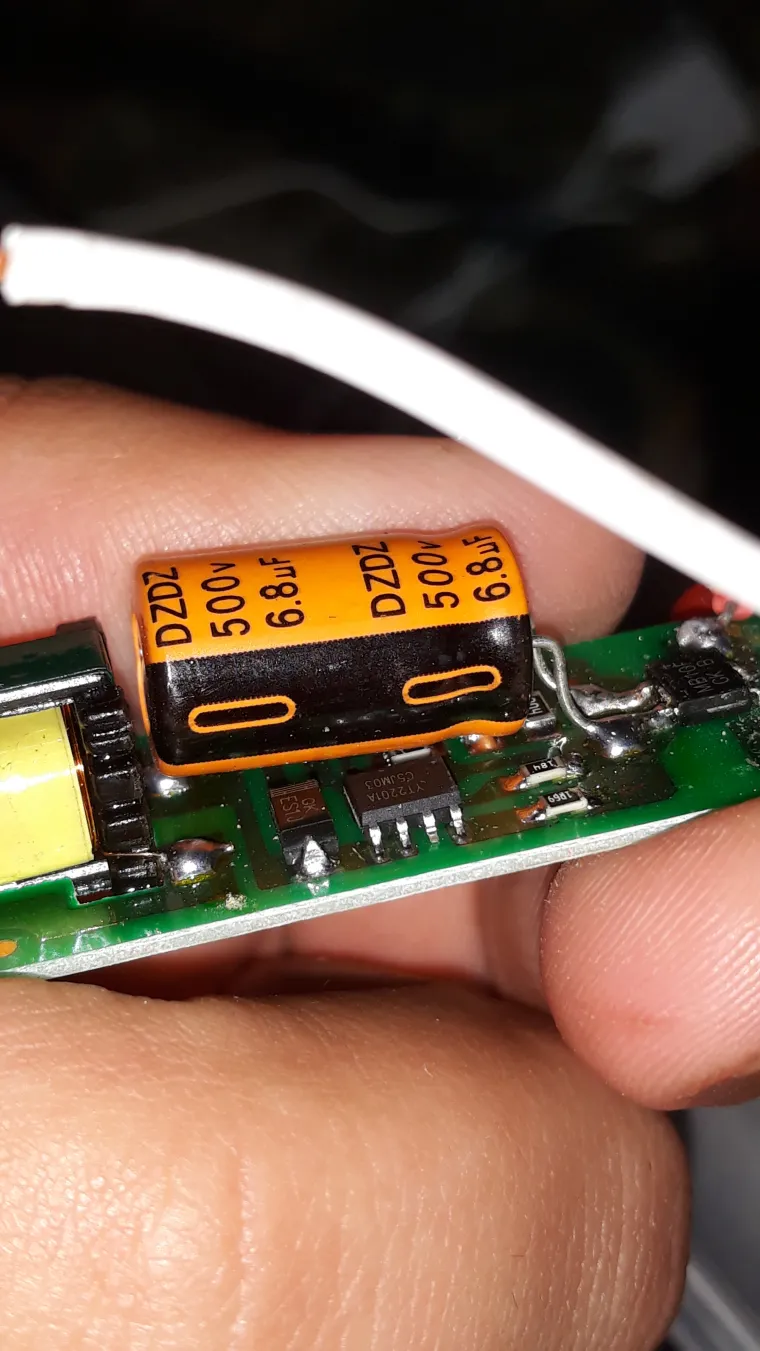

Входной конденсатор аж на 500v и на 130 градусов:

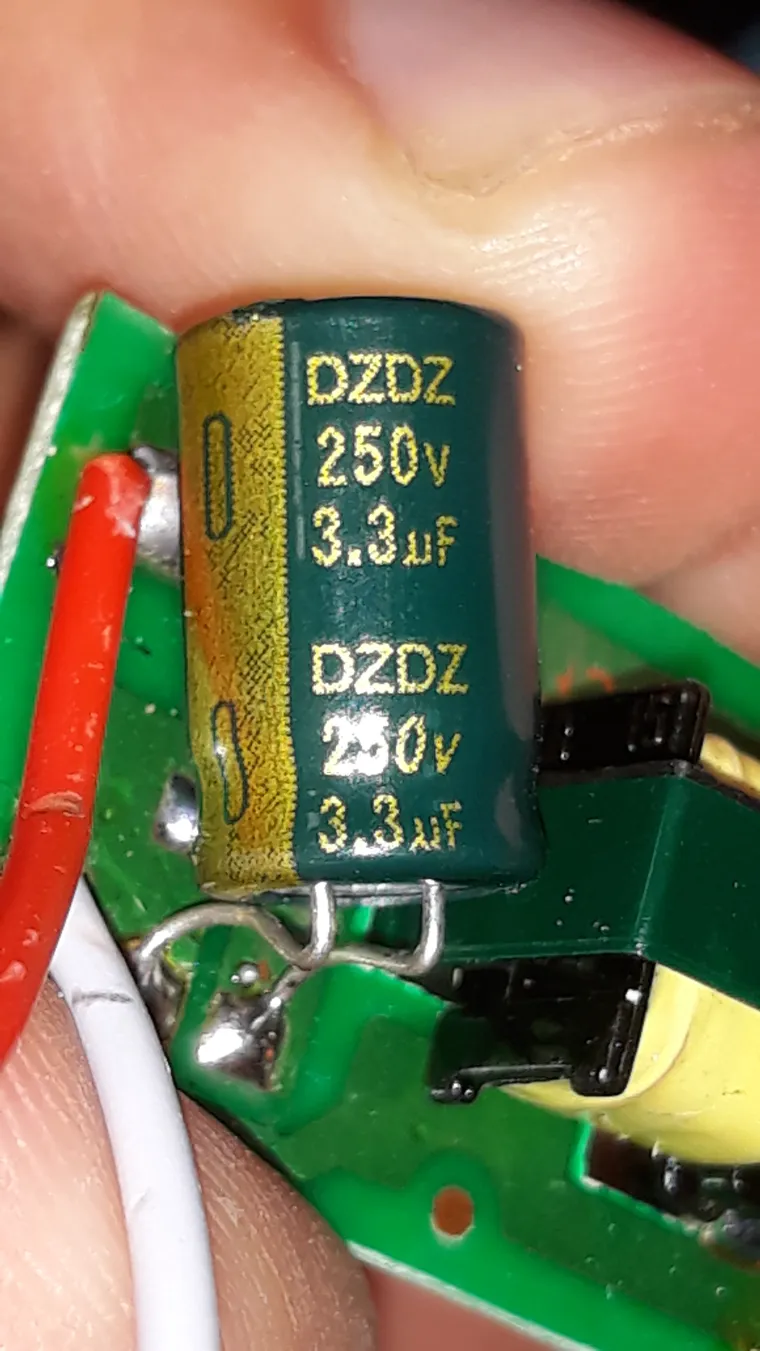

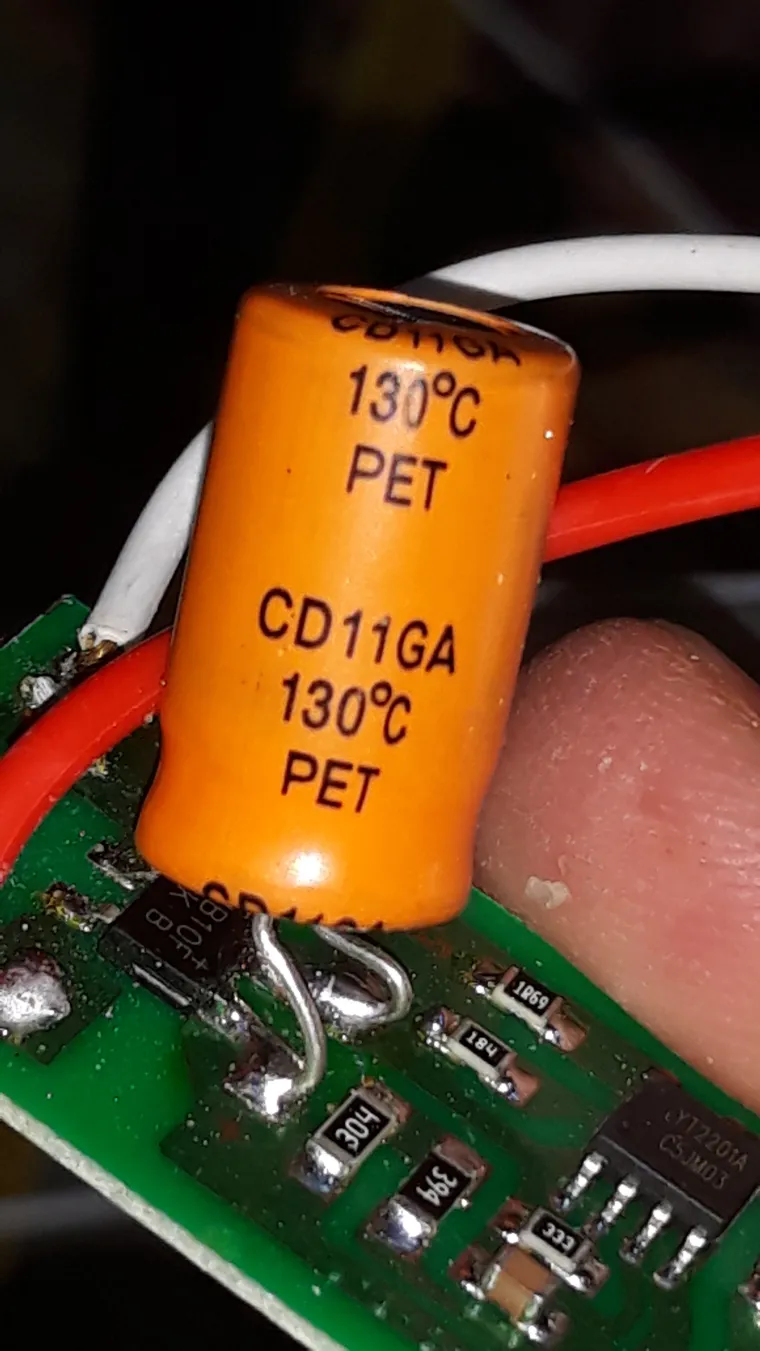

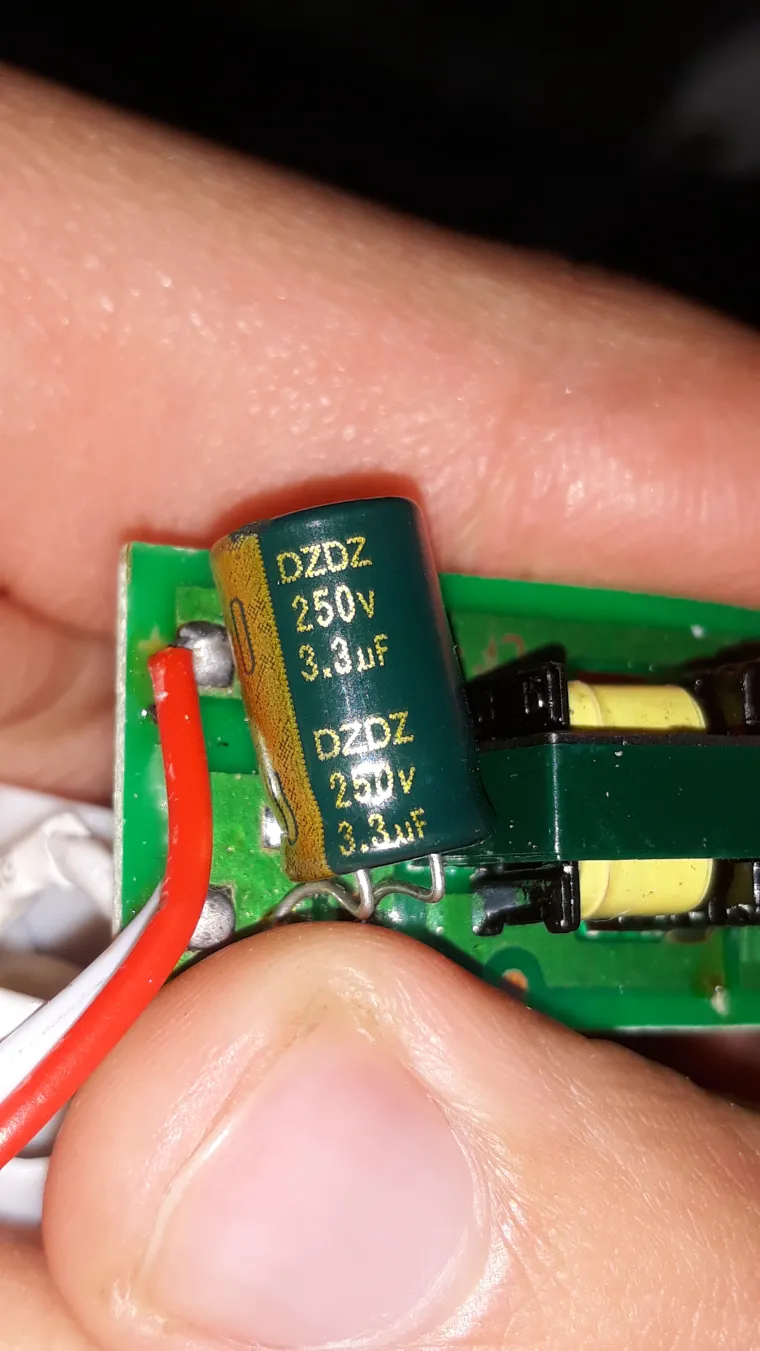

Его бренд неизвестен, значит и качество тоже...на выходе конденсатор этого же ноунейм бренда, только на 250v 105 градусов:
Сам драйвер выглядит аккуратно, но грубая пайка портит его внешний вид:

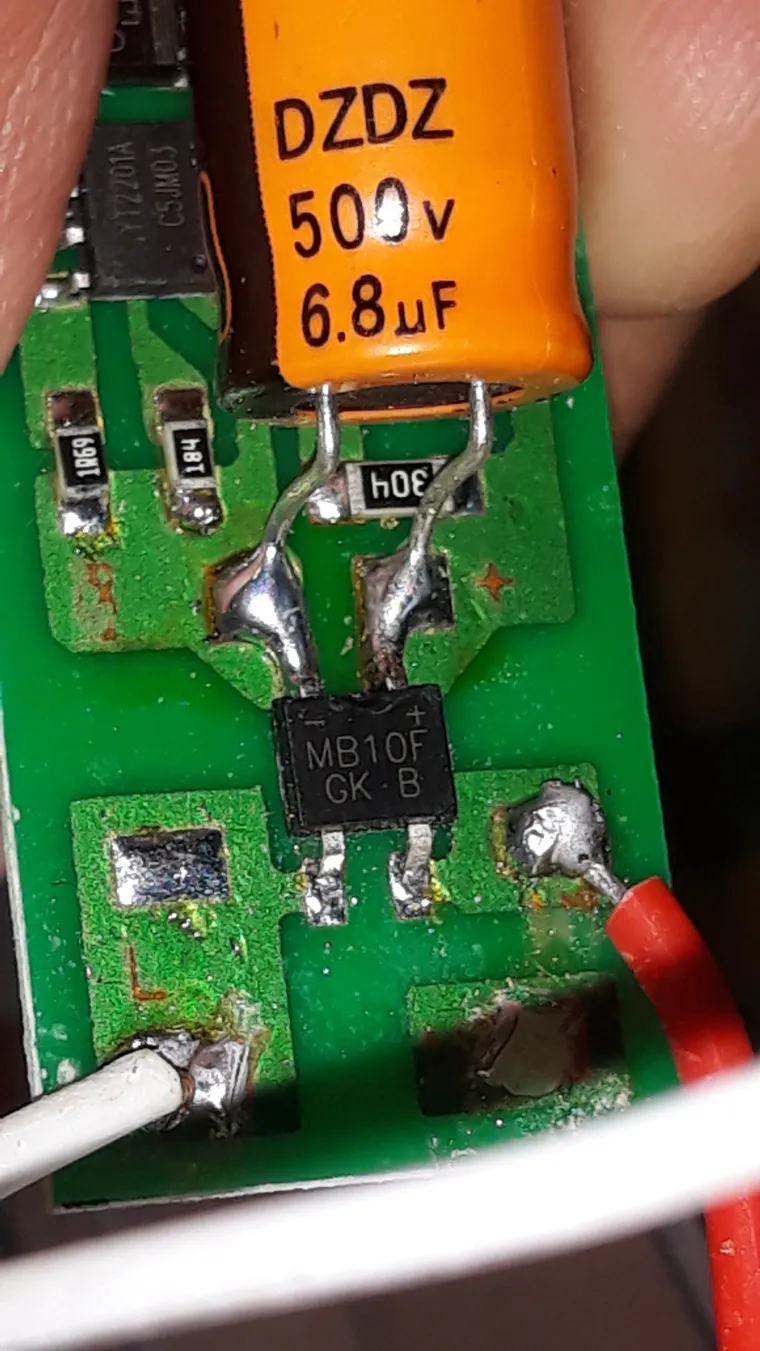

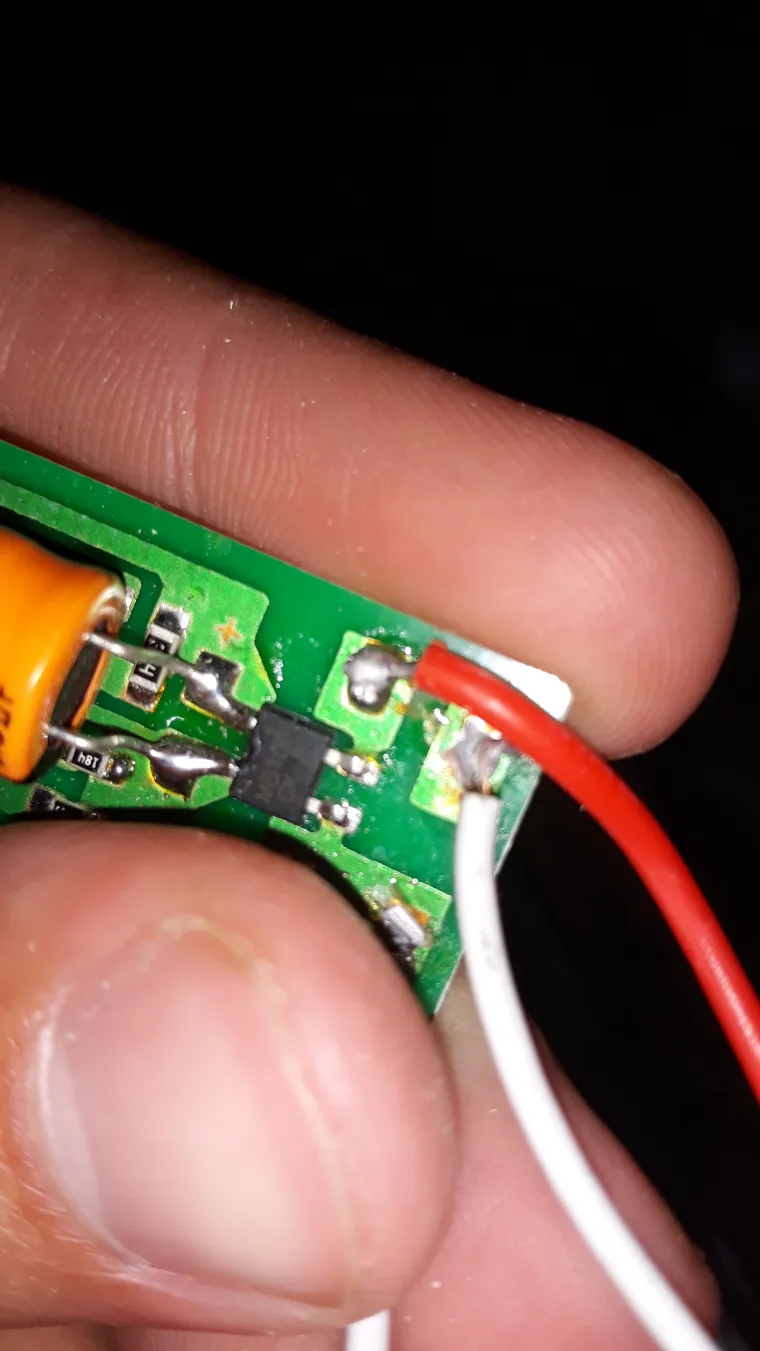

На входе нету предохранителя, сразу идет диодный мост, если его пробъет то будет салют....

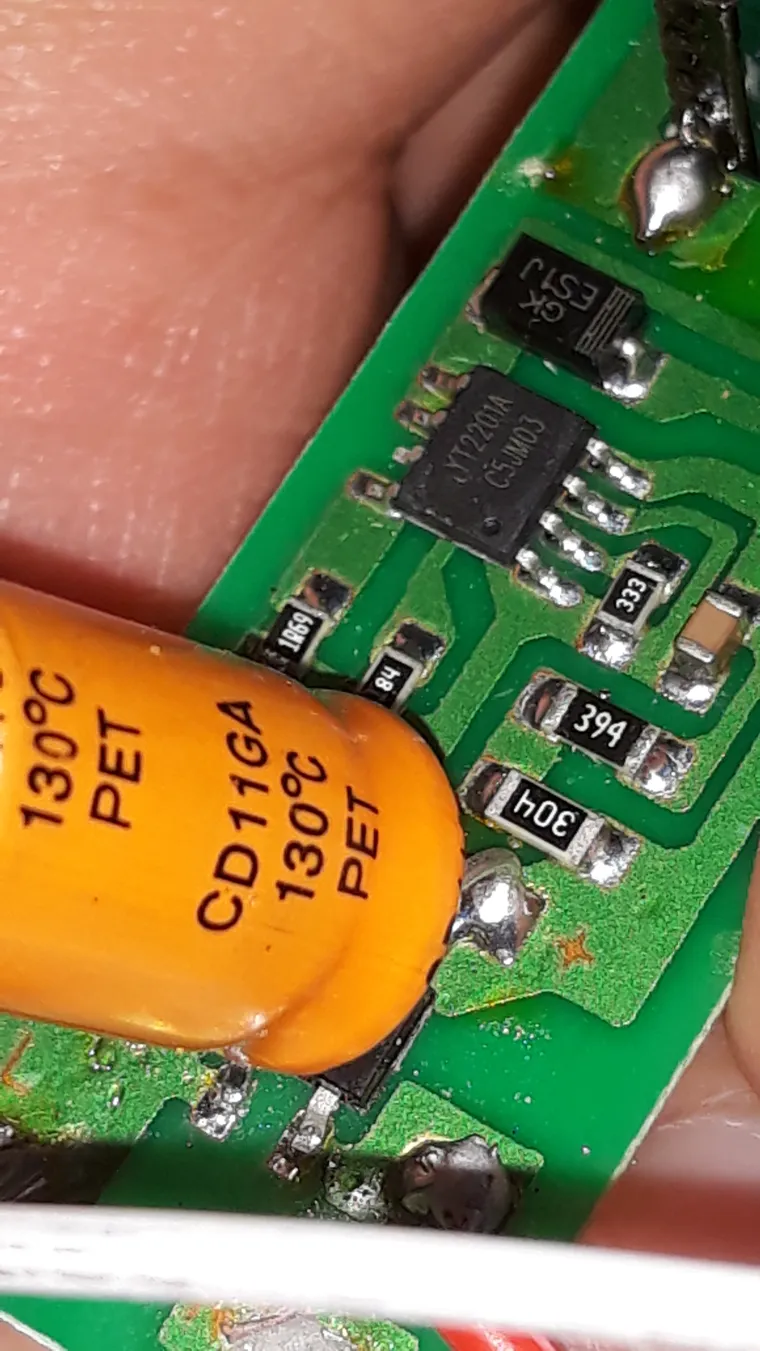

Микросхема драйвера:
Документация на неё: https://www.datasheet4u.com/mobile/1320193/YT2201.html

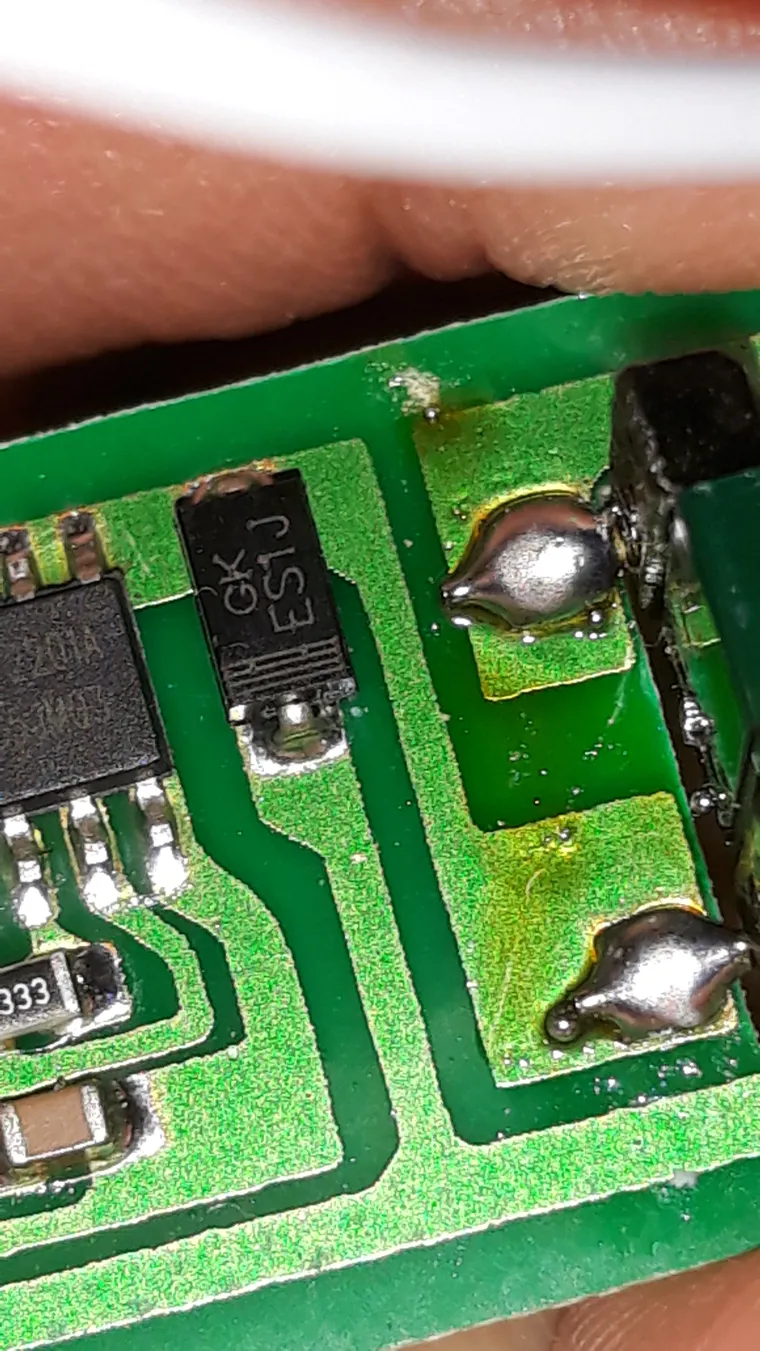

Диод:
Дроссель:
Резисторы, задающие ток для светодиодов:

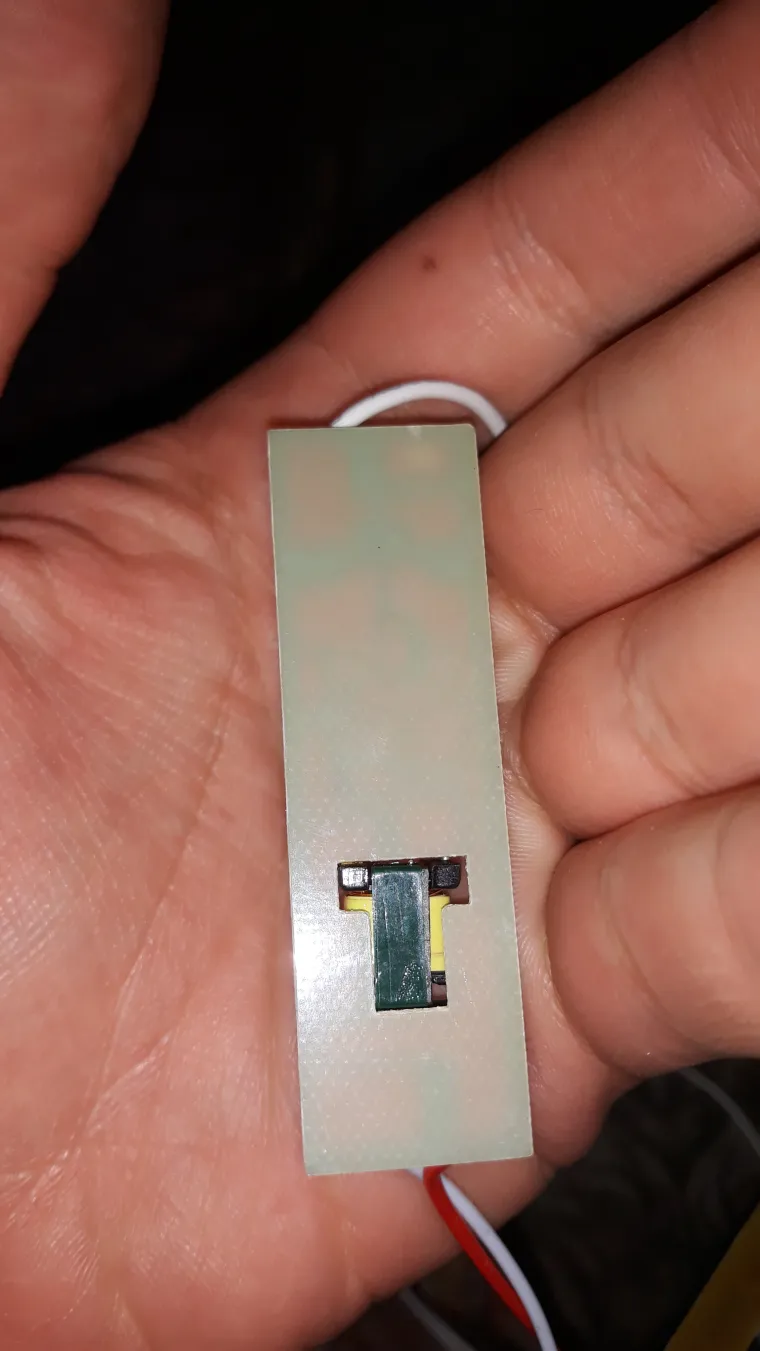

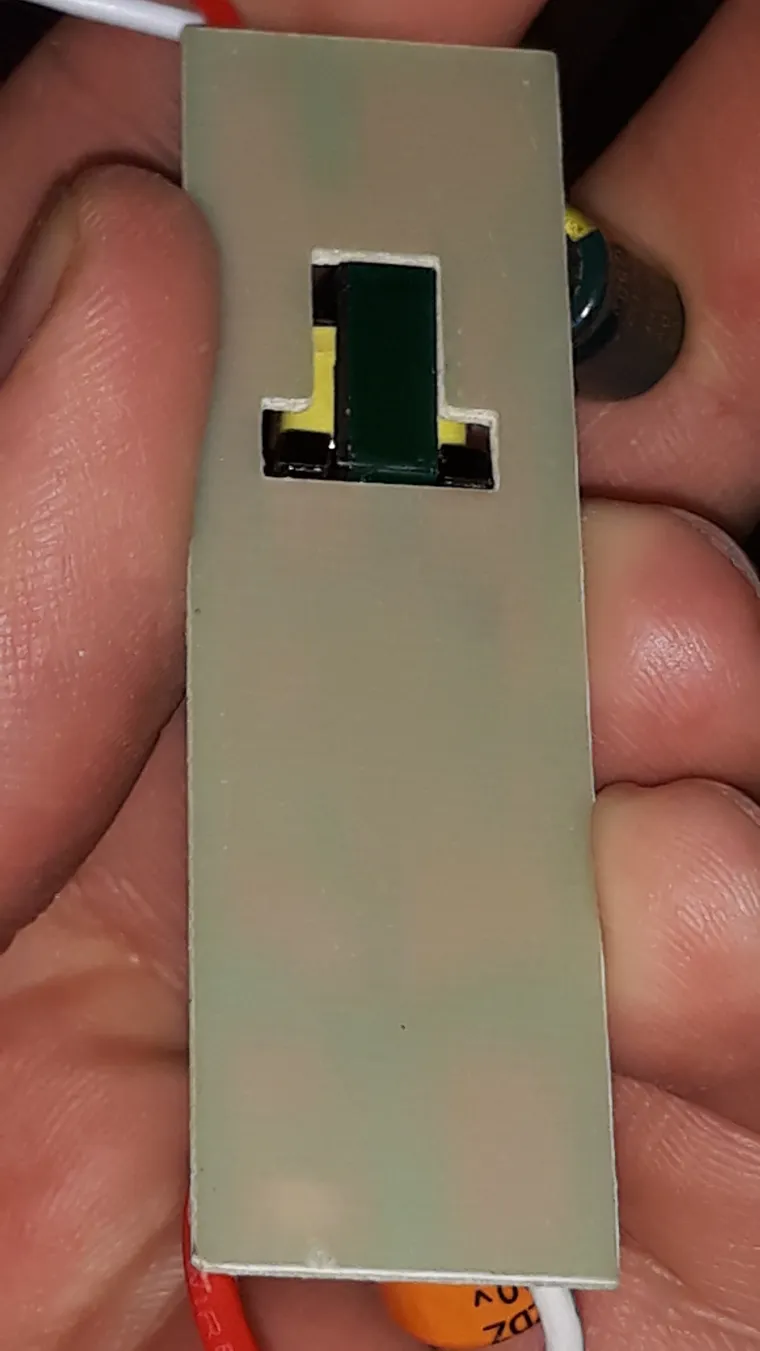

С обратной стороны ничего нету:
С питанием разобрались....разберем выключатель, чтобы осмотреть его состояние:
Он мало использовался, в общей сложности не более сотни раз, качество как можно заметить, у него такое себе...

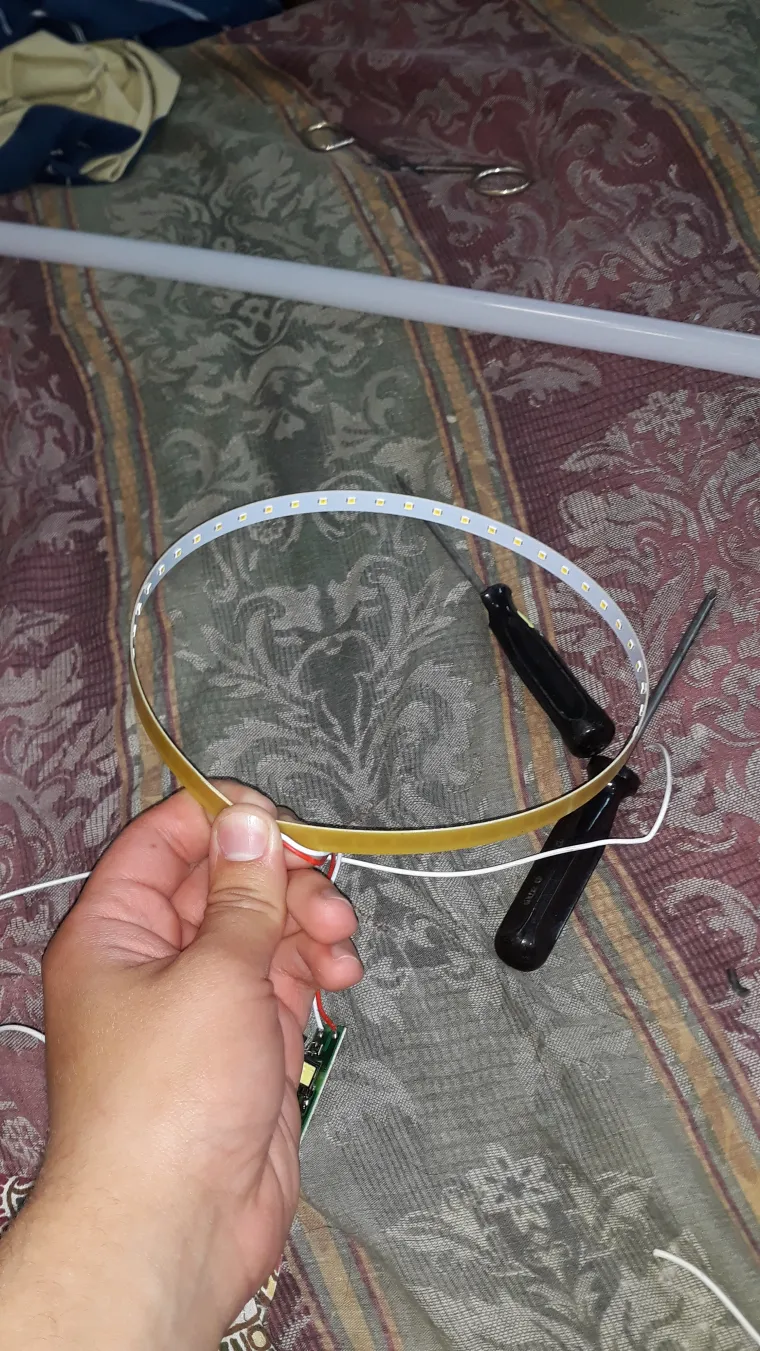

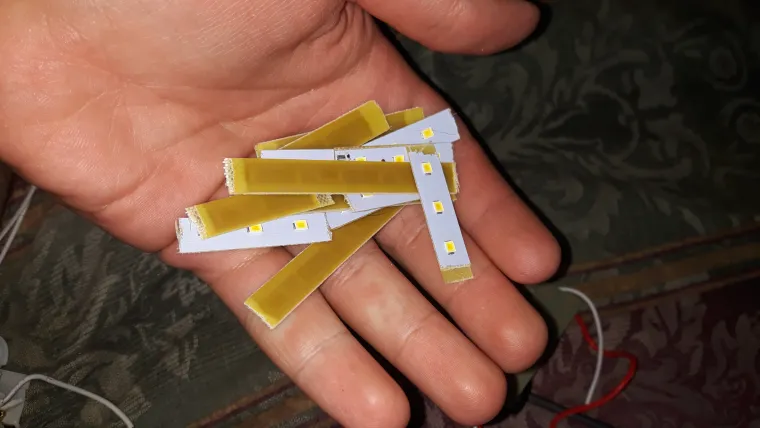

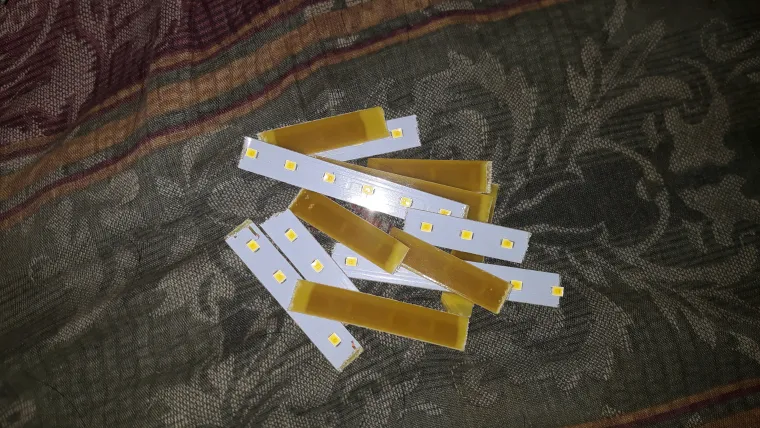

Теперь подумаем над тем что благодаря гибкой плате со светодиодами можно сделать круглый светильник :

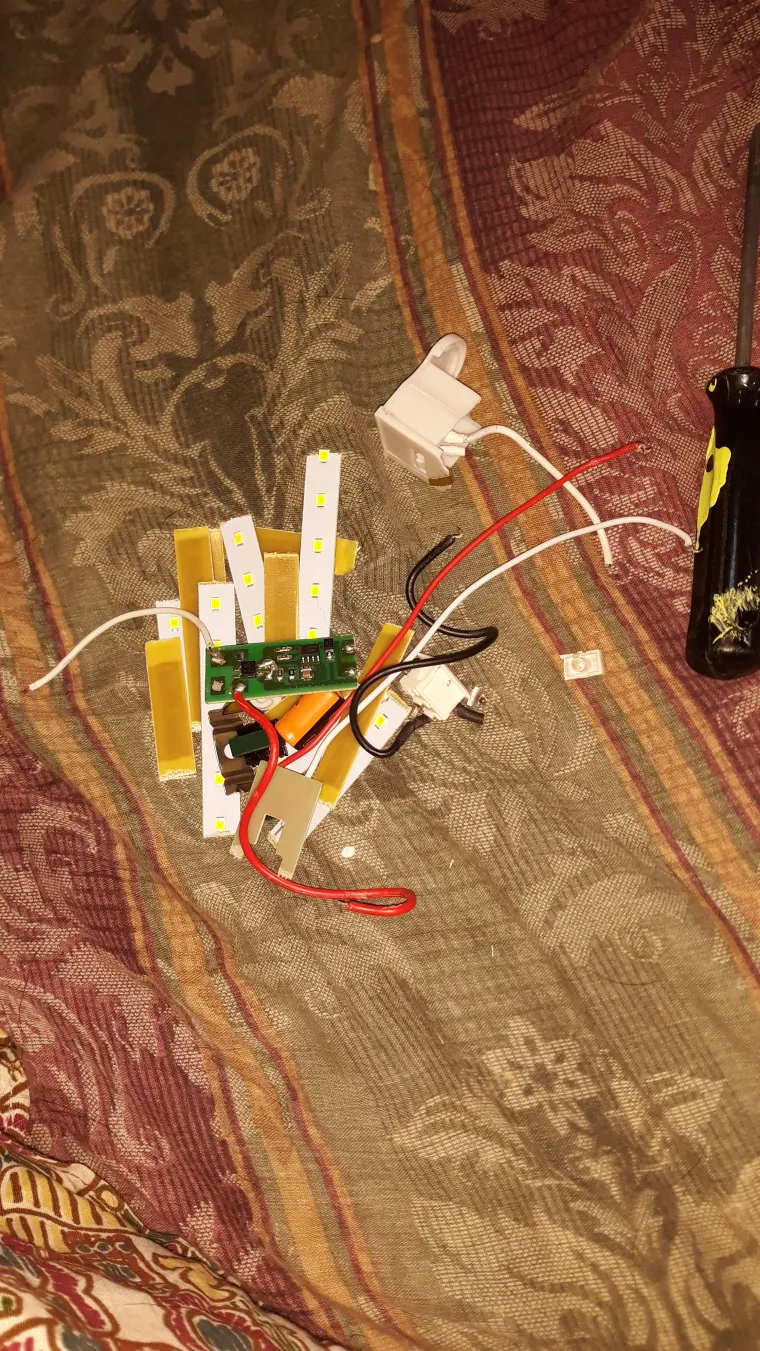

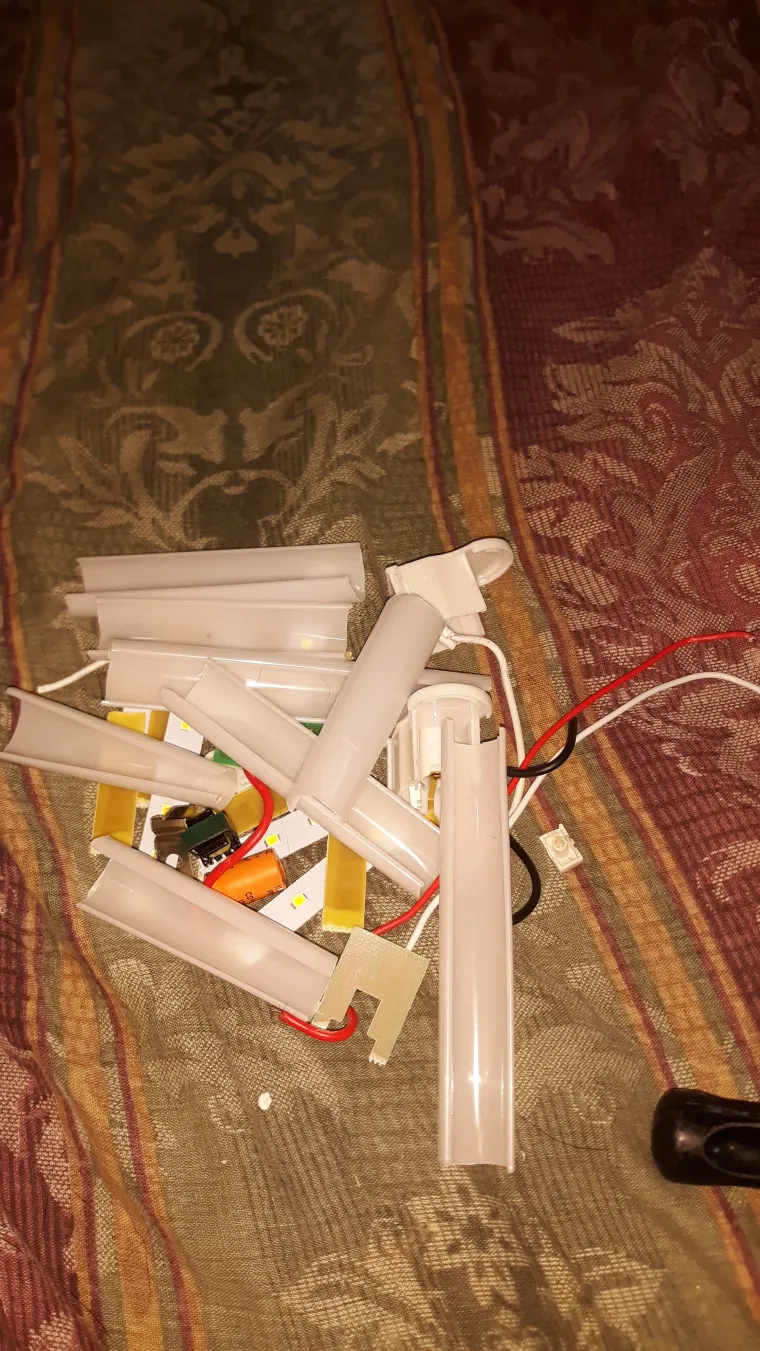

Теперь вместо тысячи плохих слов и проклятий в сторону производителя:
Потом еще выяснилось что корпус из алюминия вообще режется обычными ножницами как бумага, но к сожалению заряд закончился и я это не сфотографировал...
В общем остались таких два светильника и один из них уже на подходе, думаю там ничего нового не будет, но дополнить тут можно... Спасибо за внимание:)
Обычное дело. Диоды. Если все сделано хорошо то перегорать они не должны, но все сделано не хорошо, а как обычно, диоды перегорают , а целая куча всего остального исправного сразу летит вместе с ними на выброс. Такая вот особенность светодиодного освещения.
@Slava да, но в этом светильнике по факту нет ни одной хорошей детали. Все детали - мусор. Драйвер явно отличился бы недолговечностью тоже, только на его поломку надо больше времени, чем на светодиоды которые посадили на текстолит:)
Сердце кровью обливается, когда вижу алюминиевый корпус и светодиодную плату на базе стеклотекстолита... Ну как же так та??? Не понял, а почему светильник, на последнем фото, не измельчен до мелких гранул?
@Схемотехник этот светильник мог быть долговечным...если бы сделали нормальную плату и нормальные светодиоды! Я недостаточно измельчил этот светильник? Ха-ха-ха в следующий раз исправлюсь:)
@ALEXLED сказал :
Вы забыли положить его под пресс))
@Схемотехник он такой д.....вый, что можно рукой его сплющить))
@ALEXLED сказал :
Вот как они обманывают... Делают же алюминиевый корпус, чтобы привлечь покупателя... А от диодов не отводится тепло...
@Схемотехник да, алюминий хоть и тонкий но для 8w светильника его должно было хватить, учитывая площадь!!!!!!!
@ALEXLED сказал :
Хватило в итоге?
@Схемотехник нет
