Тест драйвера

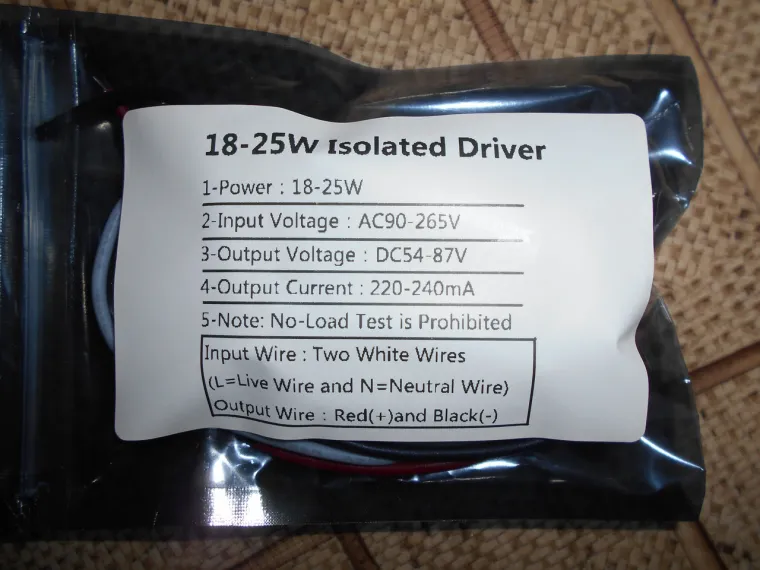

И так характеристики , заявленные изготовителем

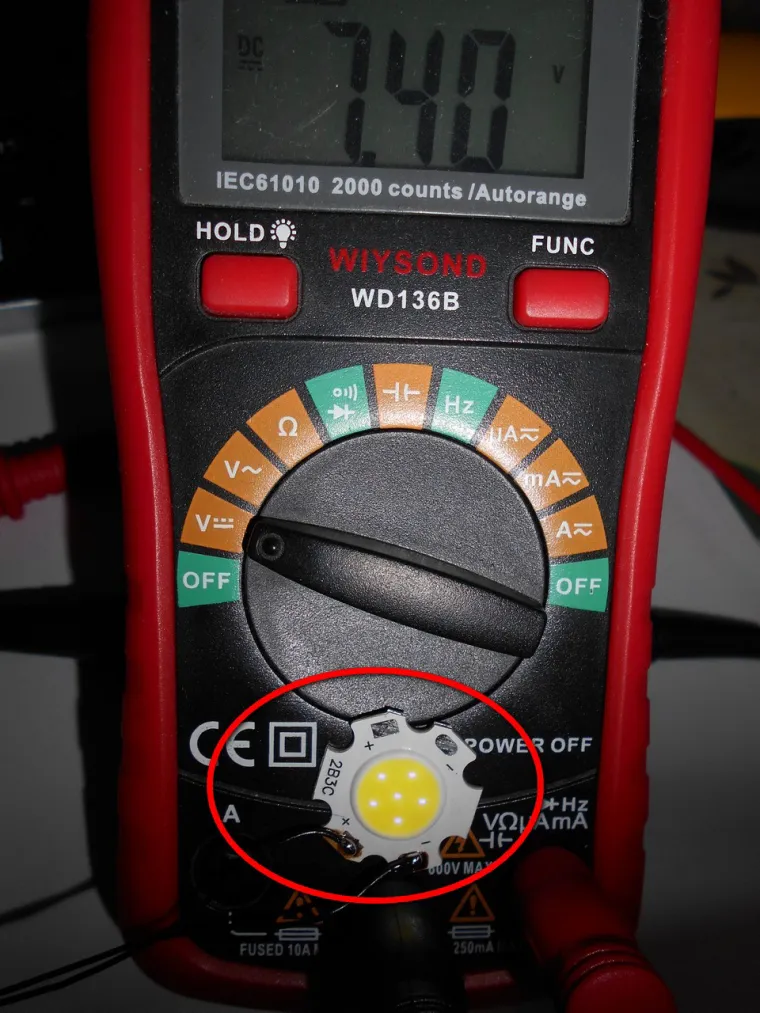

Для начала проверяем COB . От 7,4 Вольт начинает светиться

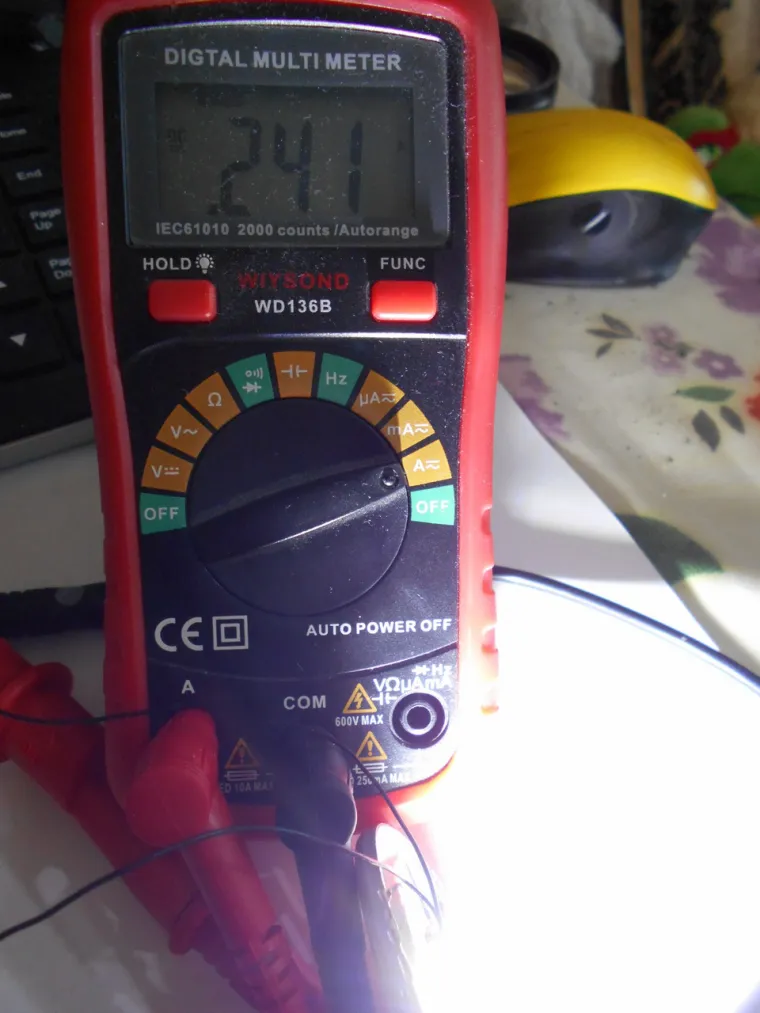

накручиваем ему ток 0,241 А и измеряем падение напряжения

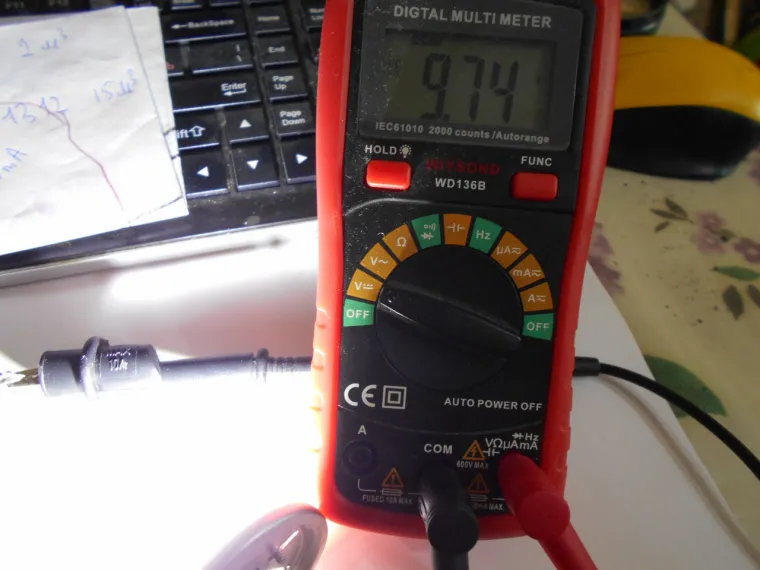

падение напряжения 9,74 В . Заявленные характеристики 0,250 А 9-12 Вольт

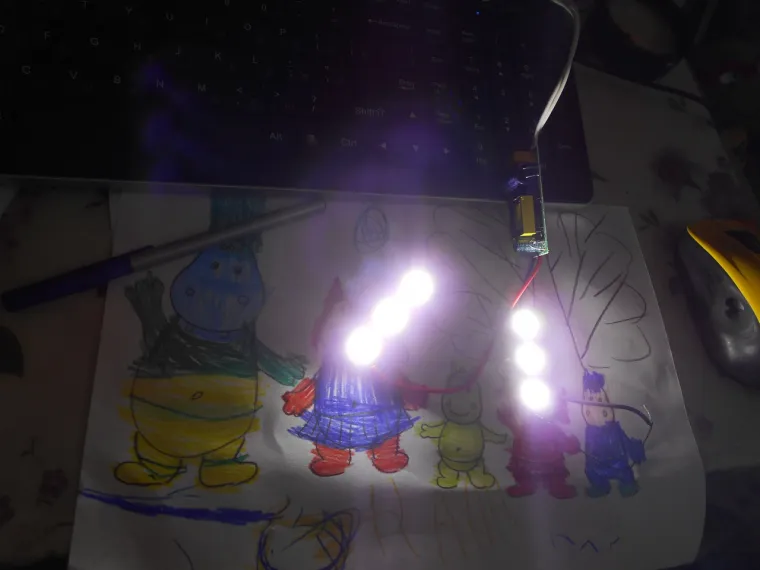

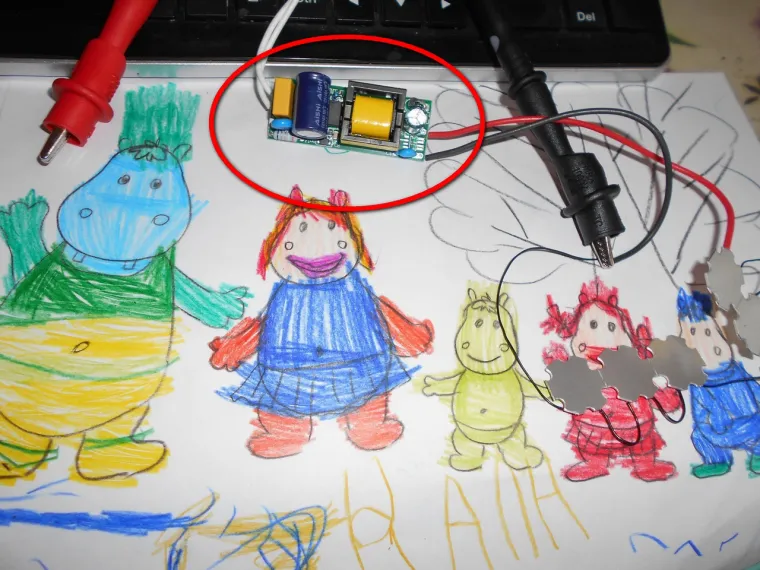

Собираем в схему и тестируем драйвер

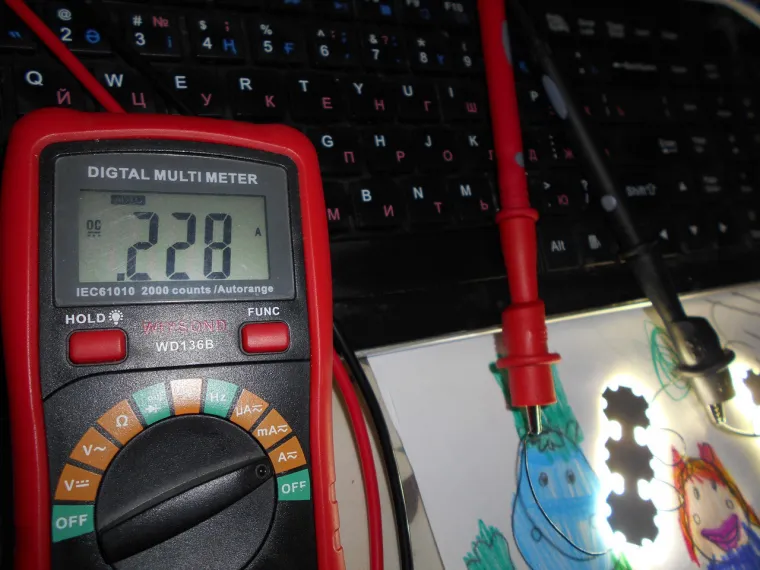

измеряем ток

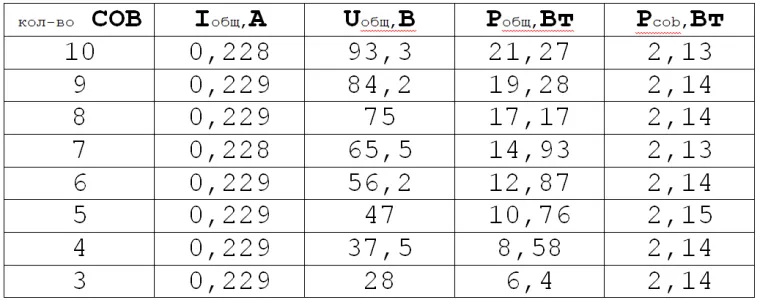

все измерения заносим в таблицу


В общем на базе конструктора можно собрать неплохое освещение из 3-10 модулей

Комментарии19
почти 4 года назад

@Андрей-Туманенко, У меня нет слов... Насколько хорошо он стабилизирует ток в нагрузке, при значительном изменении напряжения на нагрузке. Очень удачная микросхема используется...

Каким образом, она обеспечивает стабилизацию тока в нагрузке, при том что в распоряжении микросхемы только два показателя - это падание на сенсорном резисторе, а также длительность сигнала, предстоит узнать.

2
почти 4 года назад

@Схемотехник так он еще и с развязкой гальванической . Вот думаю взять полосу алюминиевую , на нее приклеить 9 COB и в подъезд встроить . Или сделаю подсветку на работу рабочего стола

2
почти 4 года назад

@Андрей-Туманенко Рассматриваете способ питания модулей COB от низковольтного источника постоянного тока? Ведь несколько модулей, через резисторы можно записать от одного источника. И должна повыситься надежность. Как высчитаете?

Мне все-таки удалось найти метчик М3 и я соорудил светильник для ванной. На базе источника постоянного тока напряжением 12В. Источник - ARPV-12040. Диодная плата и диоды использованы от лампы навигатор 12Вт. Диоды на 9В, 100мА. Всего 12 диодов. Каждый резистор пр 39(Ом). Ток на пару светодиодов -160мА. То есть через каждый диод примерно 80мА. Диодная плата расположена на радиаторе от старой видеокарты. Температура диодной платы при 20-25С в комнате - составляет порядка 55-60С. Фотографии может быть когда-нибудь сделаю. А может и обзор напишу. Схему прилагаю.

1
почти 4 года назад

@Схемотехник Насколько я понял этот источник герметичный ? Я тоже об этом думал , что во влажных помещениях питание источников света от напряжения 12-24 В предпочтительнее. Подключение светодиодов раздельно считаю более правильным

0
почти 4 года назад

@Андрей-Туманенко сказал :

@Схемотехник Насколько я понял этот источник герметичный ? Я тоже об этом думал , что во влажных помещениях питание источников света от напряжения 12-24 В предпочтительнее. Подключение светодиодов раздельно считаю более правильным

@Андрей-Туманенко, да да. У этого источника IP=67. Нахождение во влажной среде для него не проблема. Про раздельное включение диодов - полностью согласен и поддерживаю. Но имели место некоторые ограничения. Самодельная лампа построена на диодной плате от навигатора 12В. Фото платы прикрепил. Там все диоды соединены последовательно - это большая проблема. Чтобы стало возможном подключение диодов к низкому напряжению - пришлось развернуть каждый второй диод. И получилось, что все диоды соединены по парно параллельно. Далее были соединены все катоды. А на каждую анодную группу был подключен резистор. К сожалению, по другому не получилось. Может быть есть какие-то мысли?

2
почти 4 года назад

@Схемотехник мысли у меня не оригинальны . Круглый COB

1
почти 4 года назад

@Андрей-Туманенко

Мы всё про светодиоды и драйвера ... А вот невозможно не заметить! Отличную семейную картину нарисовал ребенок! Всё большое семейство на этой картине довольные и веселые. Спасибо! Отличная картина! Молодец!

1
почти 4 года назад

@Андрей-Туманенко сказал :

@Схемотехник мысли у меня не оригинальны . Круглый COB

Такого "диода" я еще не видел. Круто! Вопрос только в надежности... в нем ведь все последовательно-параллельно и выведено два контакта...

0
почти 4 года назад

@Схемотехник или вот такое . Если посылка дойдет опишу детально

1
почти 4 года назад

@Андрей-Туманенко сказал :

или вот такое . Если посылка дойдет опишу детально

))) Вы уже сомневаетесь, а придел ли посылка) Интересное решение, но к сожалению для мест с повышенной влажностью оно не пригодно? там ведь сетевое напряжение подводится?

0
почти 4 года назад

@Схемотехник можно заклеить COB и все это лаком из баллончика облить. Будет еще как пригодным

0
почти 4 года назад

@Андрей-Туманенко У меня есть вот такая диодная сборка. Напряжение питания 12В, мощность 20Вт. Марки не знаю. Была куплена в Китае где-то 6-7 лет назад. При этом не эксплуатировалась. Вопрос, имеет ли смысл строить источник света базе этой сборки? Нужно ли из этой сборки выжимать все 20Вт или же эксплуатировать на половинной мощности? И еще, если сборке более 6 лет - то скорее всего она устаревшая? и у нее пониженный световой поток? по сравнению с современными аналогами?

0
почти 4 года назад

@Схемотехник чем мне нравятся COB модули у большинства из них индекс цветопередачи хороший. КПД высокий . На 20 Вт можно эксплуатировать , но придется городить мега радиатор. Эти кобики , что я описал на 3 Вт , но с специально взял драйвер с током меньше . Получилось всего 2,14 Вт . Нагрев будет не сильный и надежность повышается , а света очень даже много от них

0
почти 4 года назад

@Андрей-Туманенко сказал :

@Схемотехник чем мне нравятся COB модули у большинства из них индекс цветопередачи хороший. КПД высокий .

Вот я и думаю, стоил ли покупать свежие COB или же использовать старый...

0
почти 4 года назад

@Схемотехник уменьшил до 3 COB , ток держит . Нужно еще от постоянки испытать мне бы от 85 до 150 Вольт

1
почти 4 года назад

готовые решения http://www.eneltec-led.ru/led-bulbs/led-bulbs-lights.html

1
почти 4 года назад

@Андрей-Туманенко Определенно, драйвер удачный. Круто! Почему обращаете внимание на питание от постоянного напряжения?

0
почти 4 года назад

@Схемотехник да это по работе может пригодится .

1
почти 4 года назад

@Андрей-Туманенко сказал :

@Схемотехник да это по работе может пригодится .

Понятно. Этот модуль фотки которого, мною приведены - обладает низкой цветопередачей. Поскольку если посветить, например, на ладонь - то она вся желтая. И другие объекты тоже желтые. Так что такую сборку применять нельзя...

1
