Трековый светильник 12 Вт

Всем здравствуйте ! Сегодня я хочу продолжить тестирование трекового светильника .

Но для начала нужно заколхозить к нему управление. Для этого нужны два модуля . Генератор прямоугольных импульсов на TL494 и модуль управления двигателем. В нашем случае вместо двигателя будет светильник.

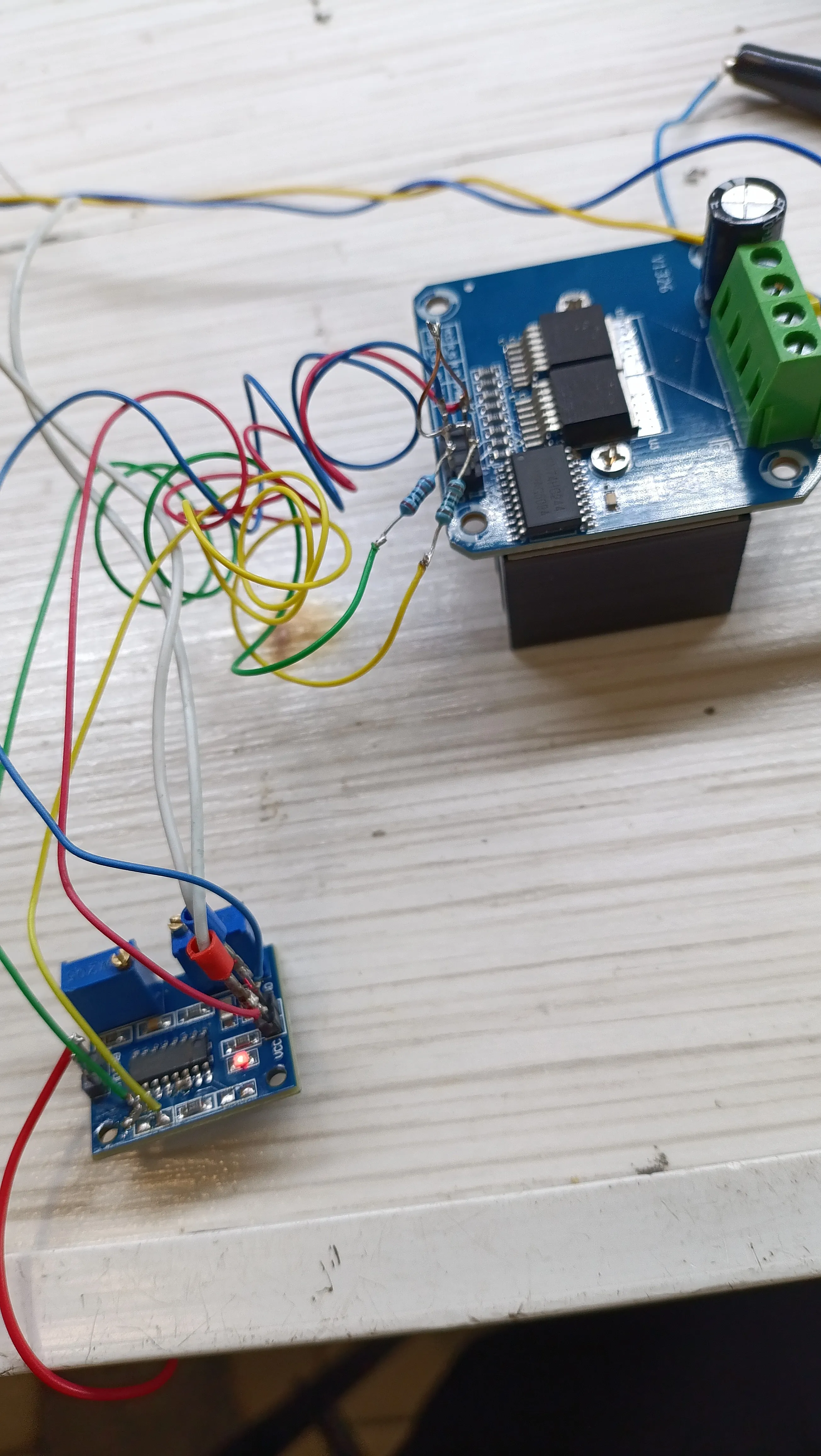

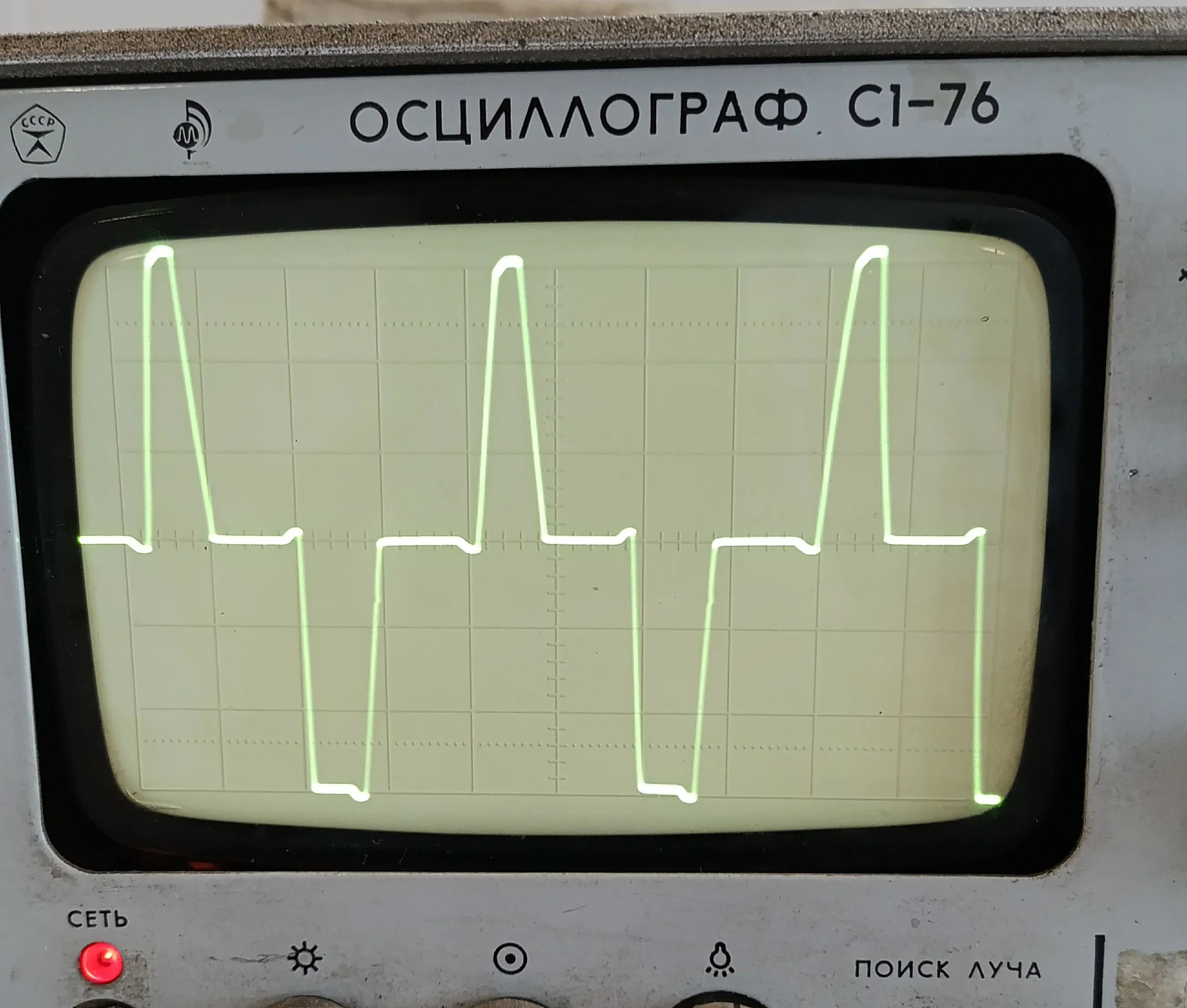

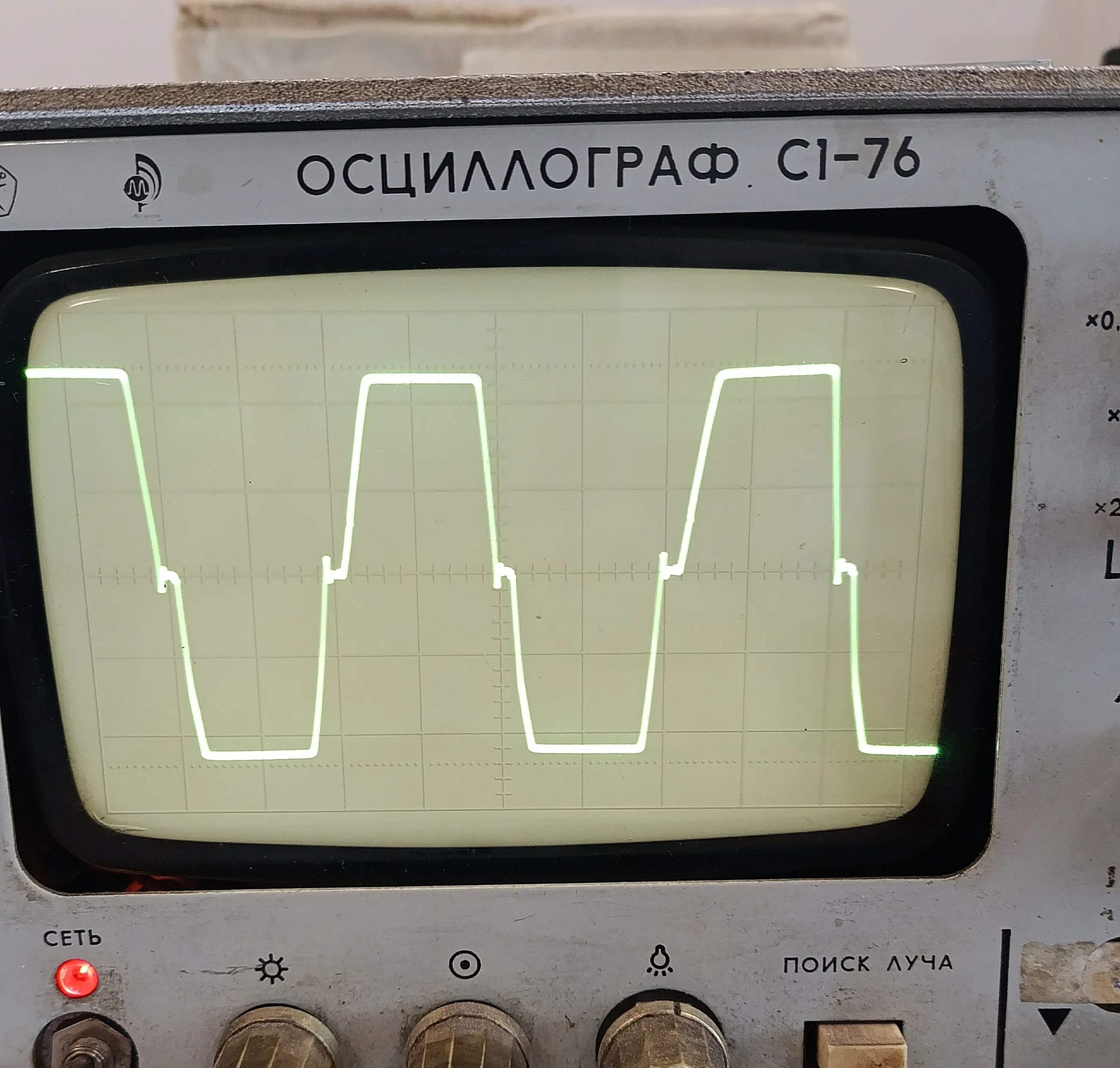

В общем собираю на коленке модули в схему и смотрим выход.

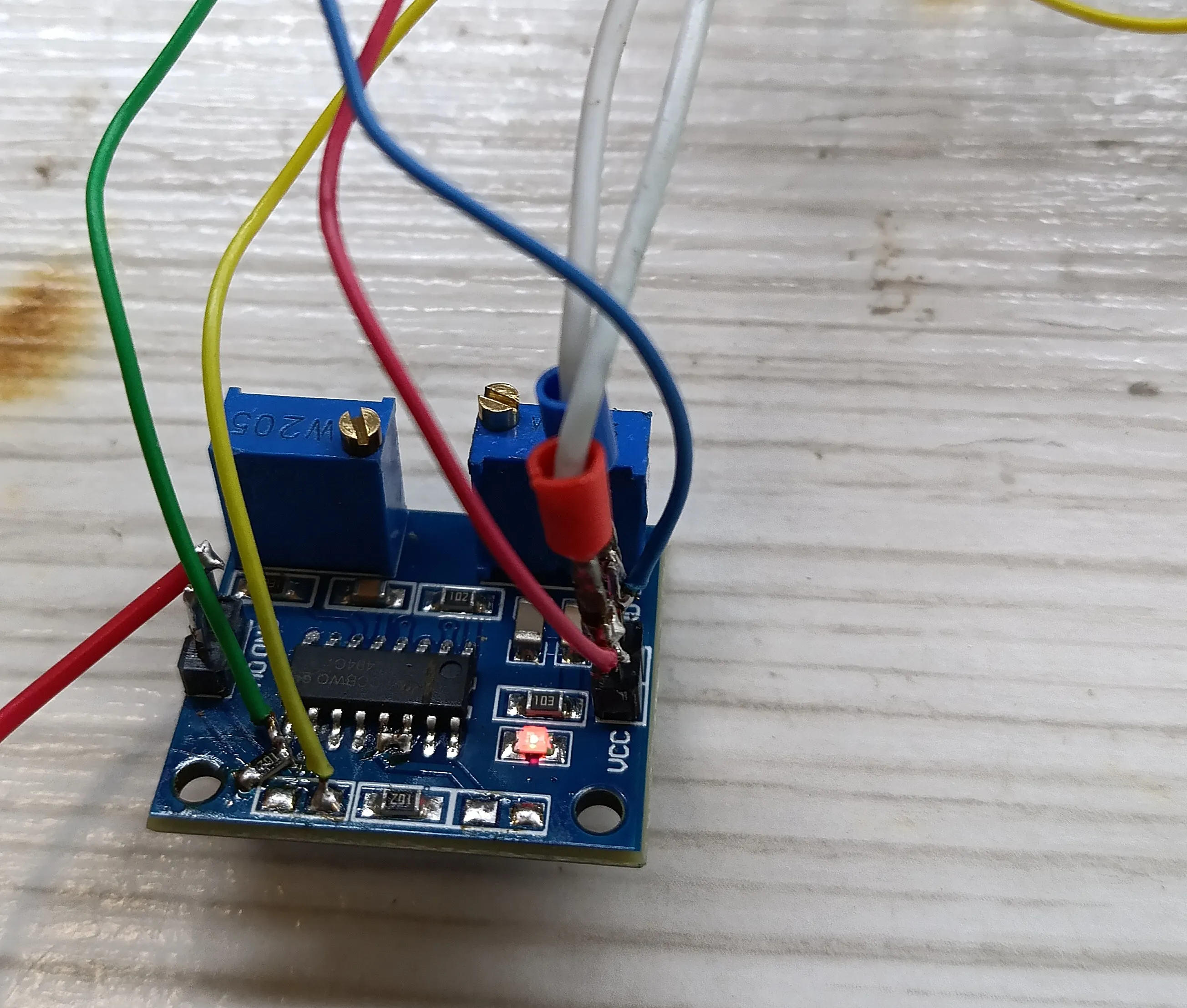

Такой вариант не пойдет . Переделываю модуль на TL494 под свои задачи .

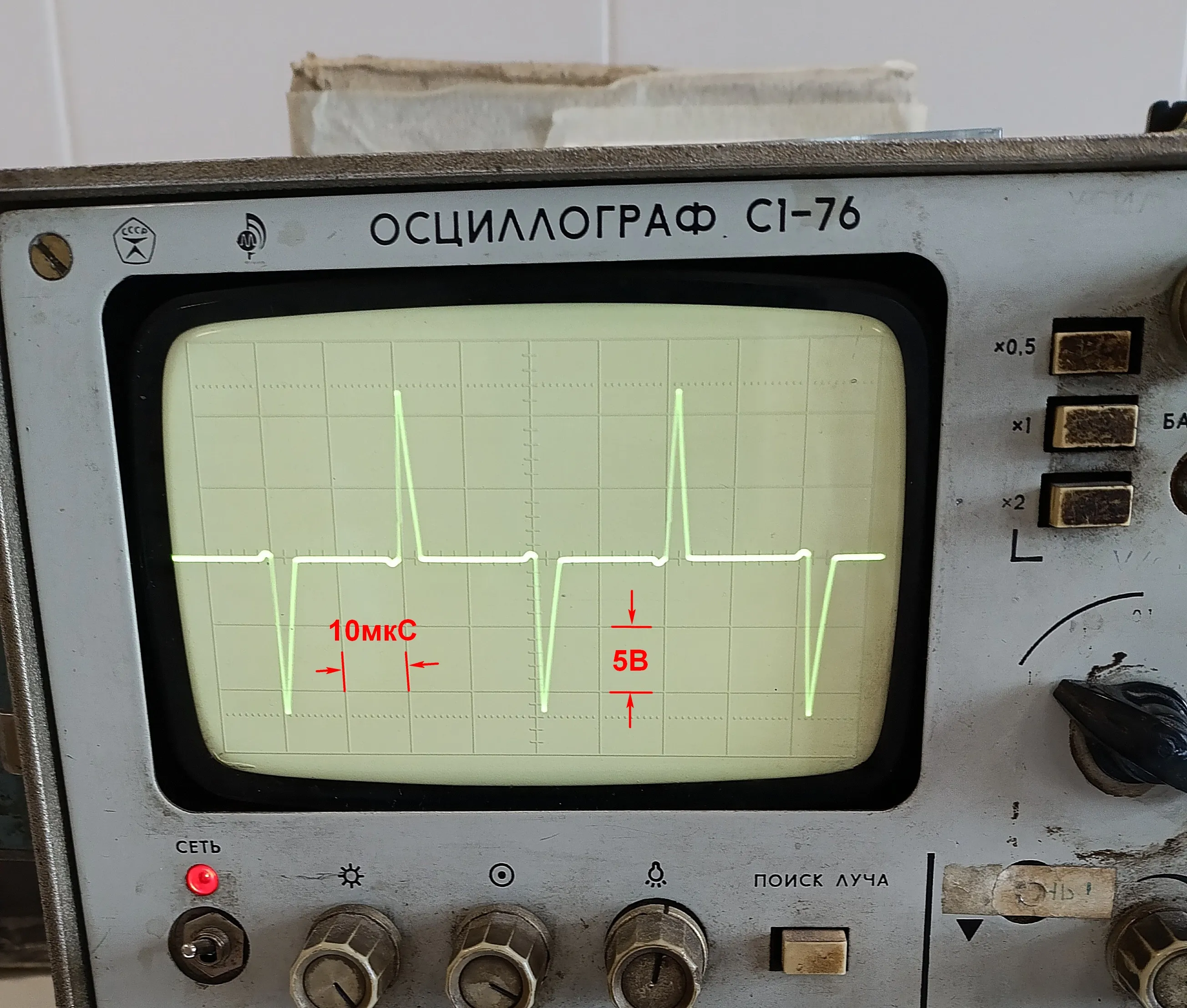

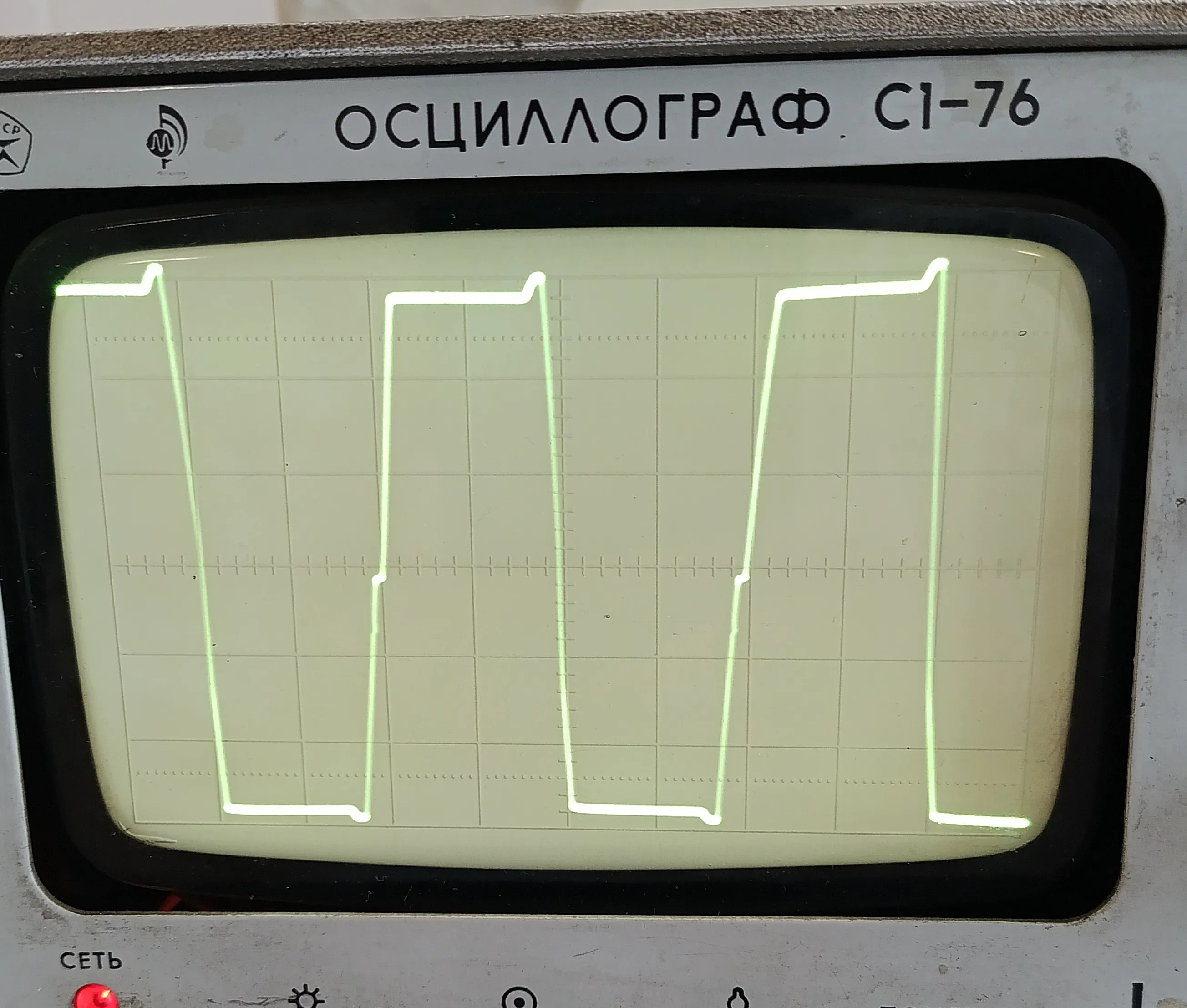

Накручиваю все те же 25 кГц . Ну вот совсем другое дело .

Вторым подстроечником на плате можно будет изменять яркость .

А дальше самое интересное как это все будет работать под нагрузкой , которой и будет трековый светильник . Но пока нагружаю резистором . На выходе так. Мне пойдет .

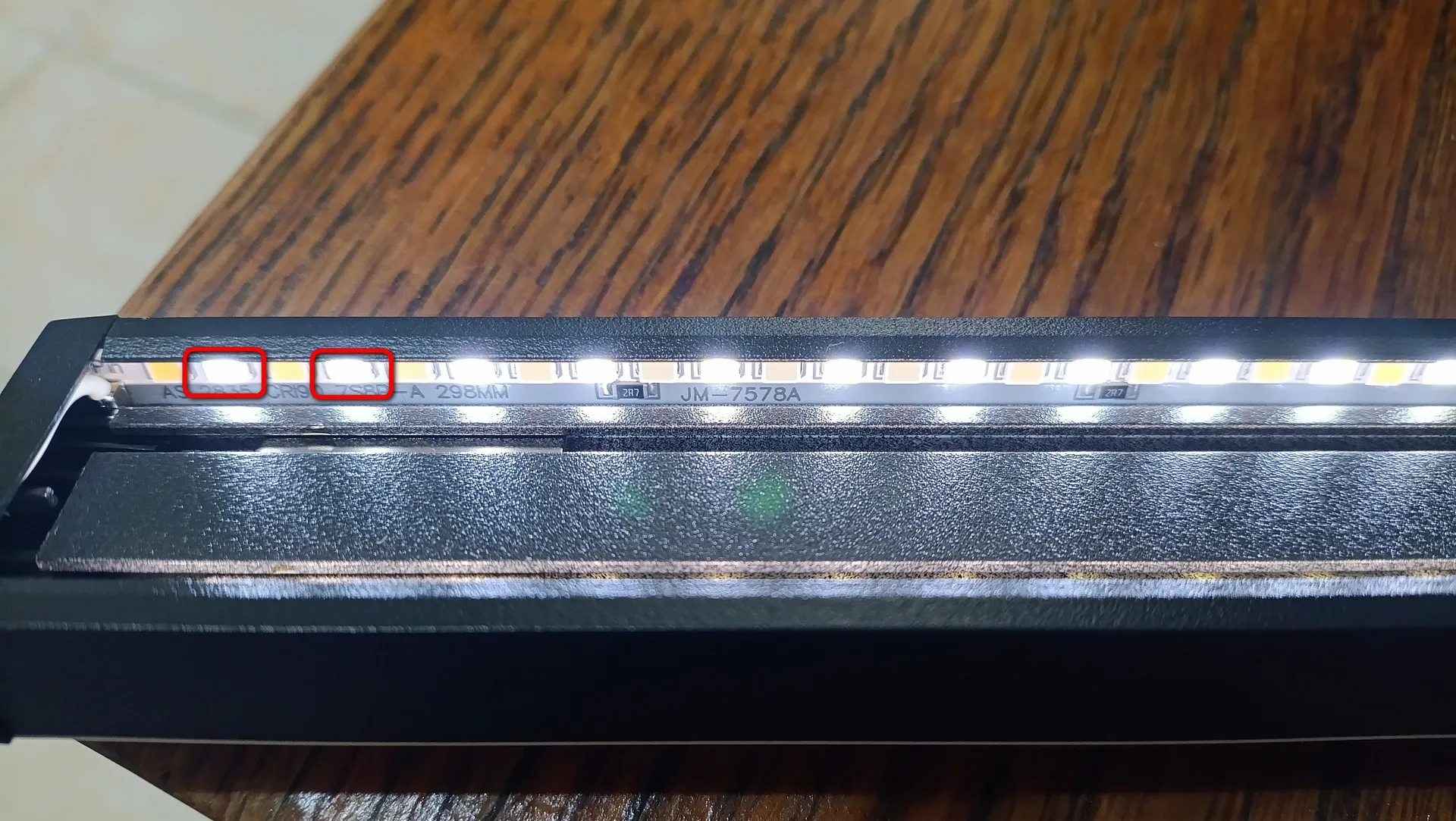

При напряжении 30 Вольт модуль управления двигателем уходит в защиту . Значит будем подавать 24 Вольта. Соединяю линейки со светодиодами светильника параллельно . Подключаю . Светят четные светодиоды.

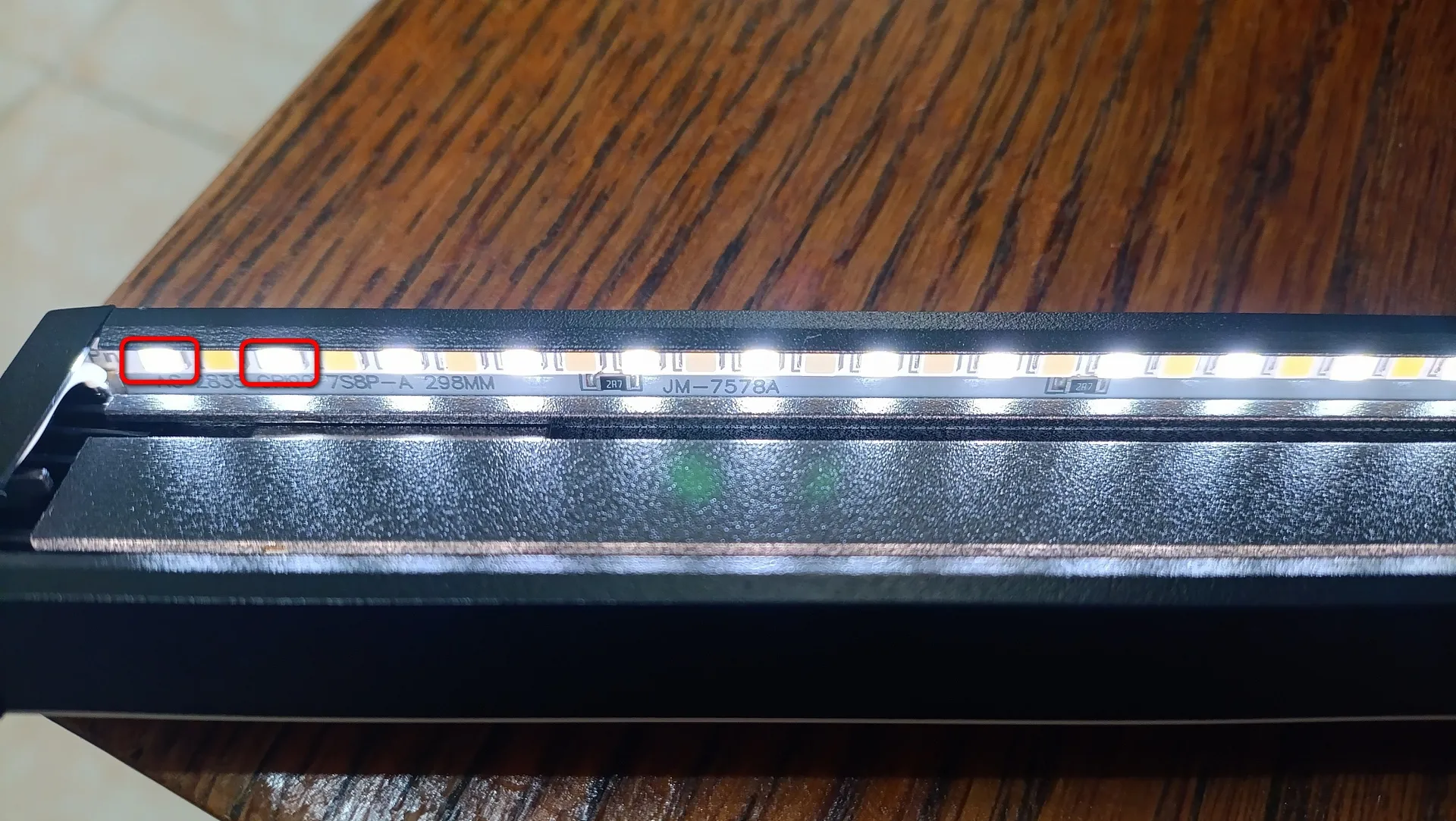

Меняю полярность нечетные .

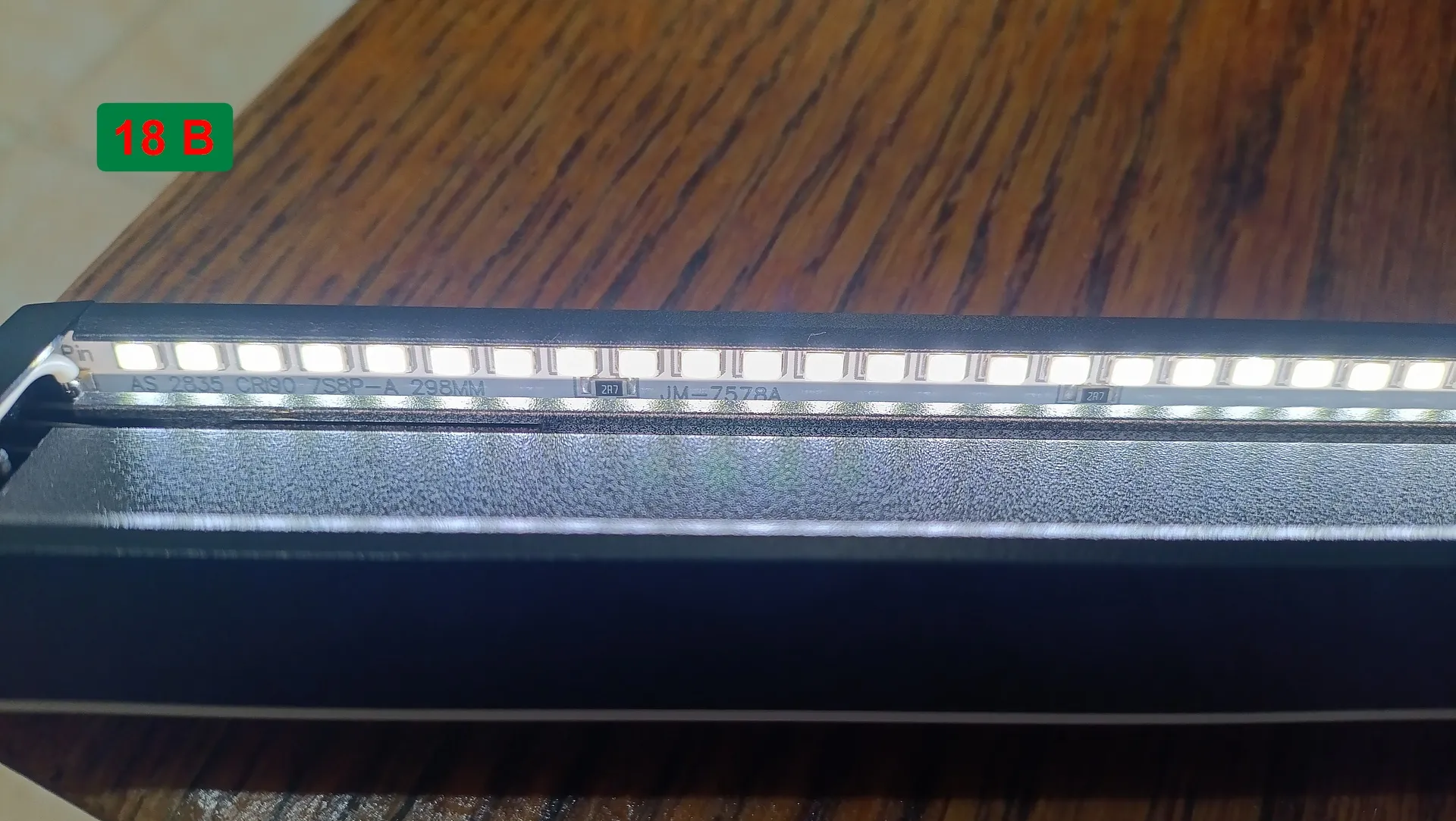

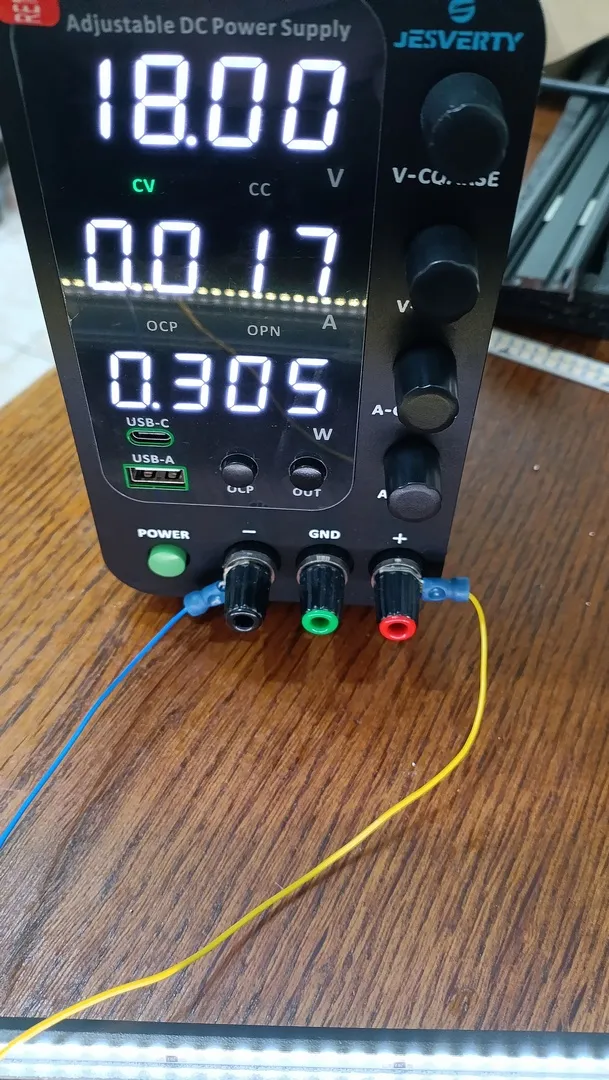

А теперь подаю 18 Вольт через колхоз - схему .

Ну вот теперь все светодиоды в работе .

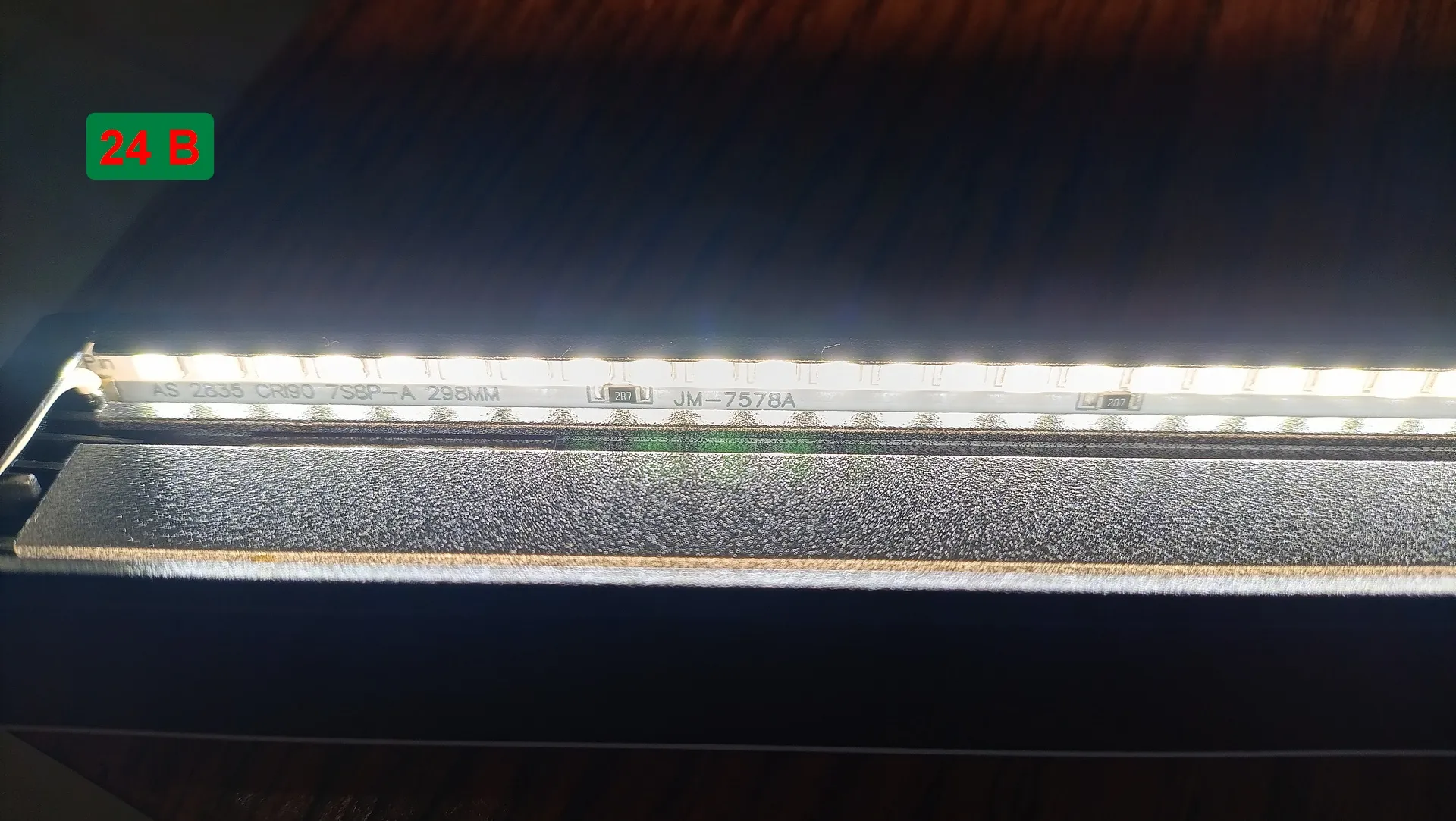

Повышаю напряжение до 24 Вольт.

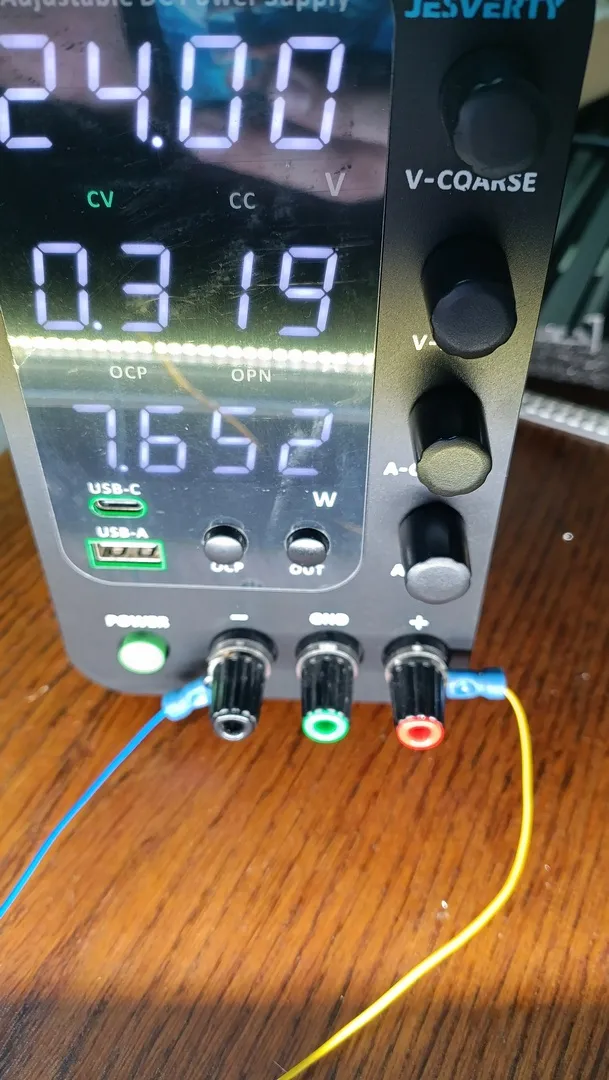

Мощность светильника 7,6 Вт.

Накидываю еще мощности .

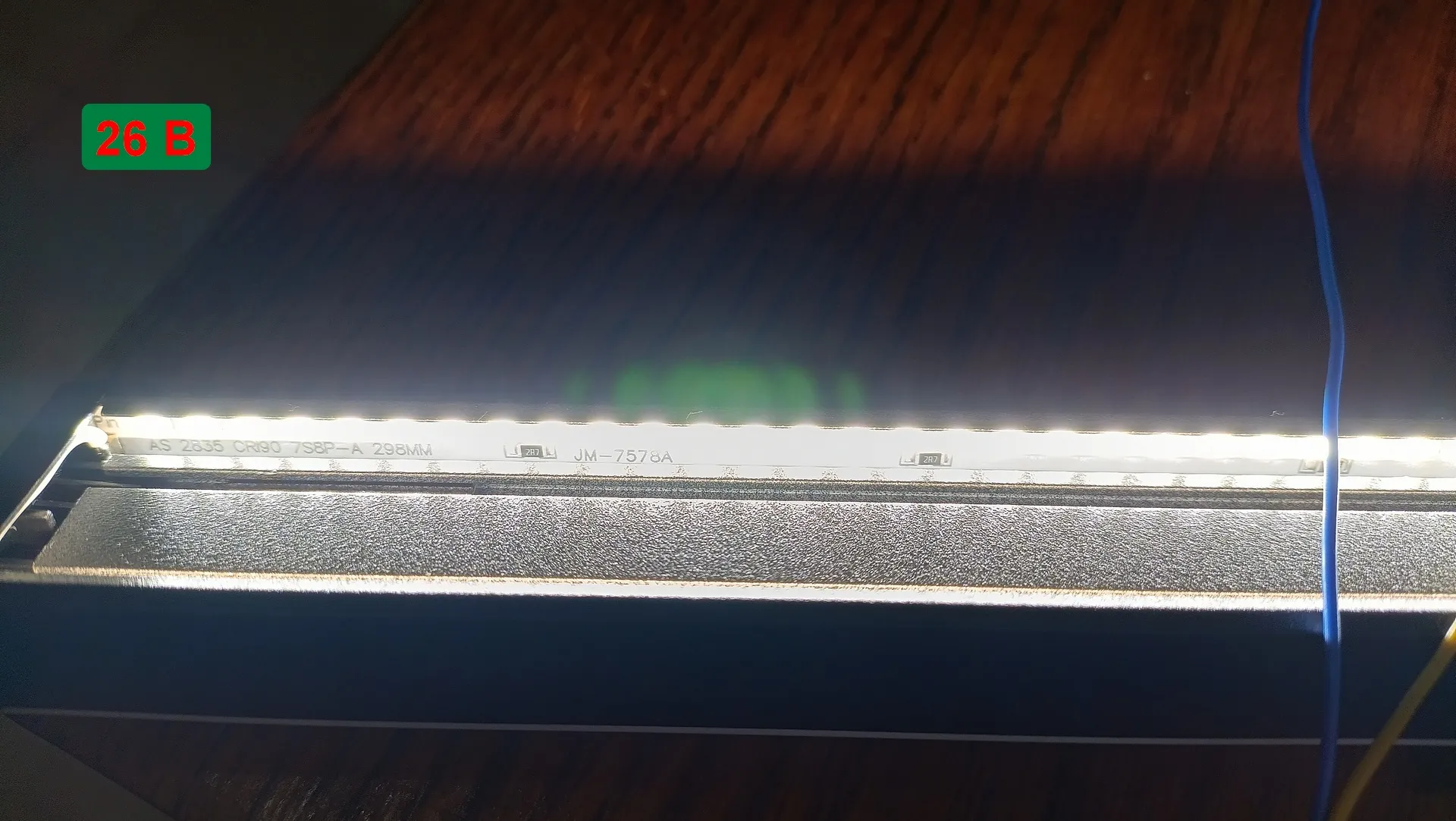

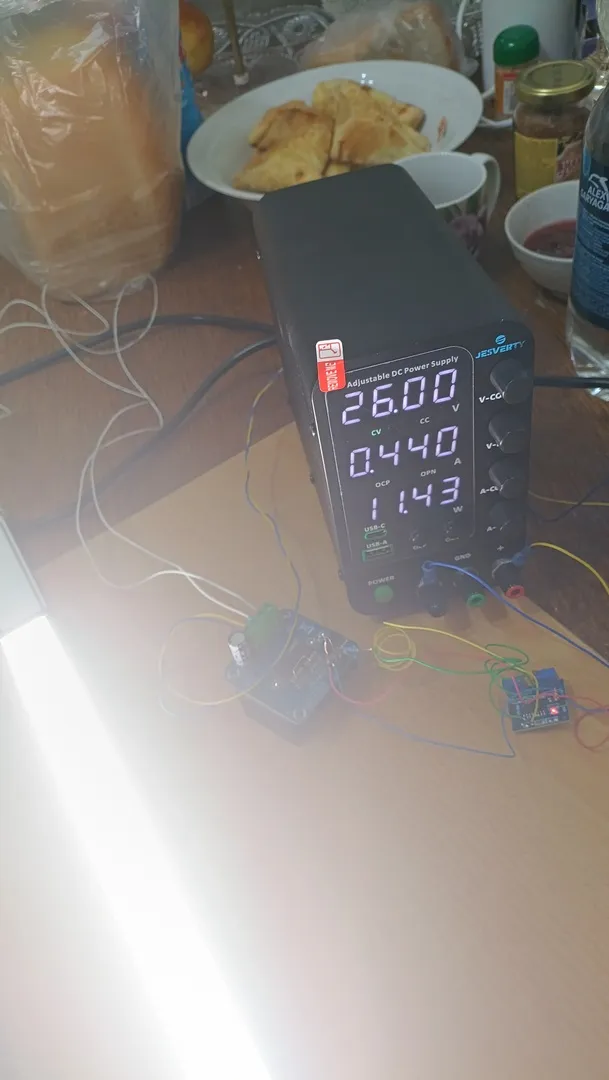

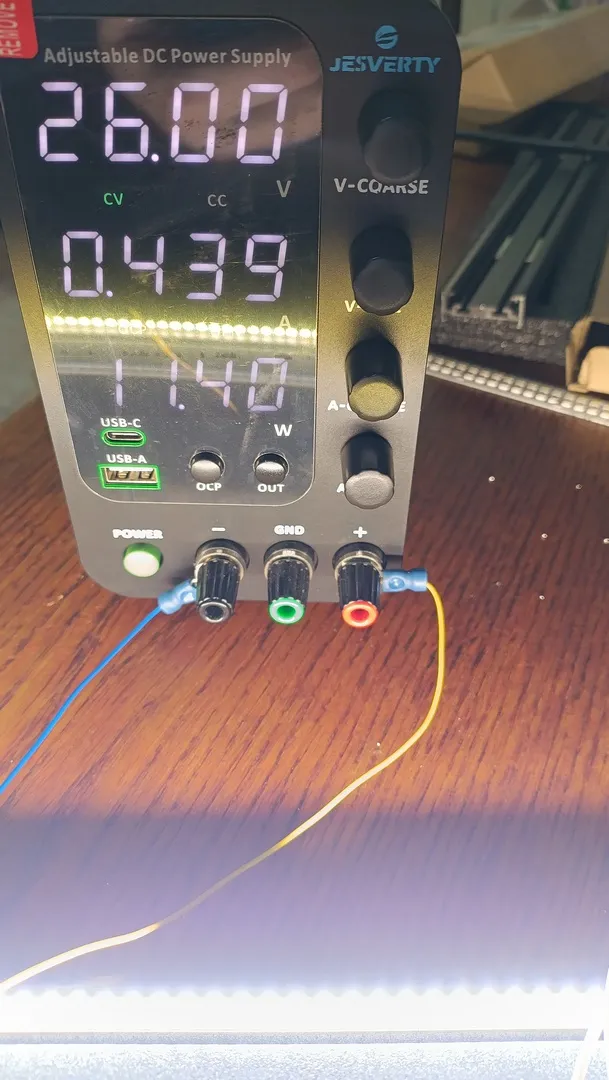

Мощность светильника 11,4 Вт . Все светодиоды в работе.

Итог ! При потребляемой мощности 11,4 Вт яркость светильника стала выше , т.к. все светодиоды в работе .
