Водонагреватель Timberk и современные сухие ТЭНы.

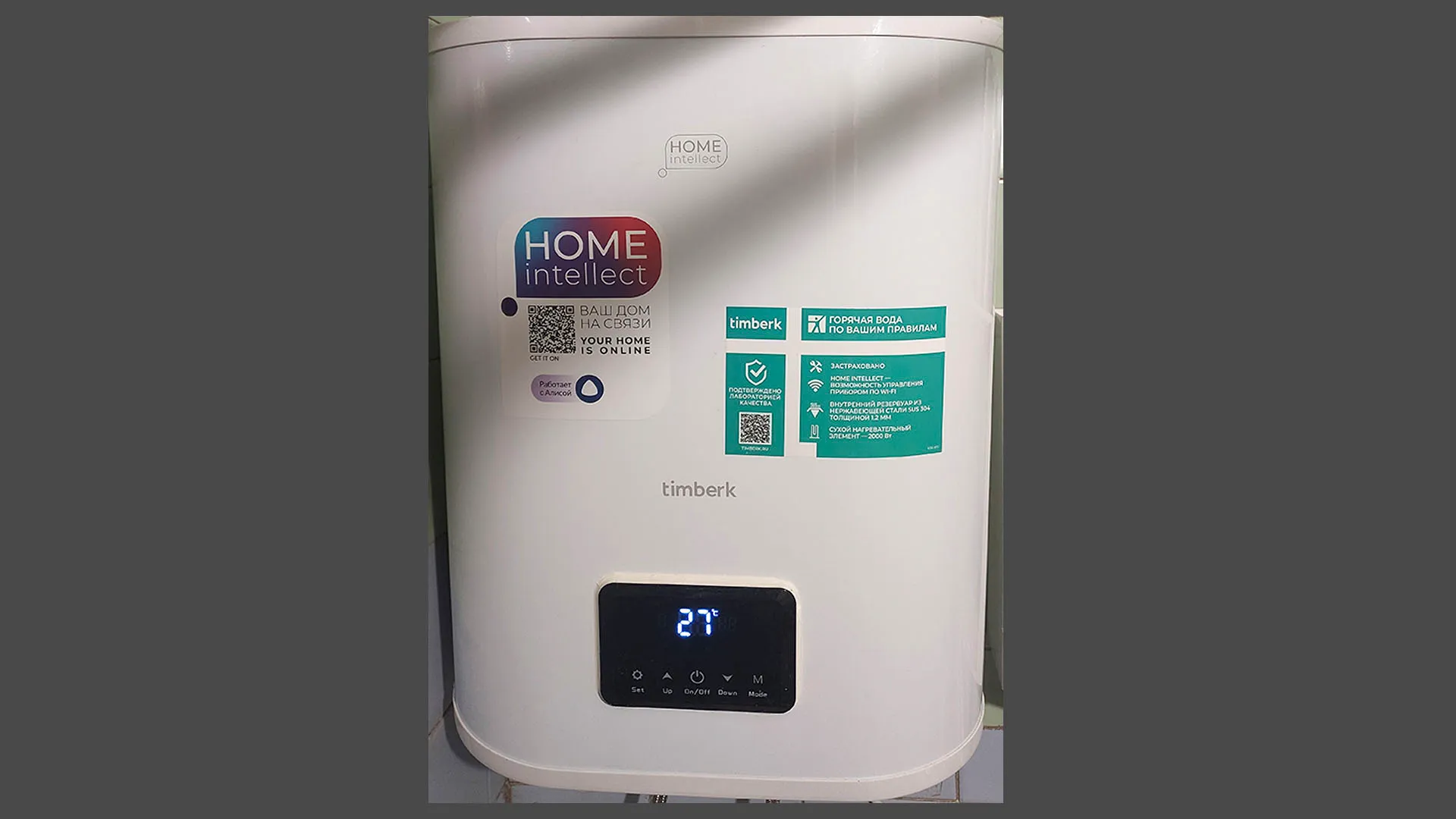

Здравствуйте, в данном материале я хочу поделиться опытом использования водонагревателя от фирмы Timberk, конкретная модель T-WSS30-N72-V-WF. Это водонагреватель на 30 литров, со всевозможными современными штуками такими как:

1.     Система Home Intellect совместимая с Алисой от Яндекса. Можно управлять водонагревателем со смартфона, задавать различные режимы работы, чтоб, например не грел ночью экономя деньги и тд. и тп.

2.     Защита от накипи и коррозии с помощью магниевого анода. Он должен разрушаться вместо нагревательного ТЭНа и собирать на себе различную накипь и налет, тем самым значительно продляя срок службы водонагревателя.

3.     Сухой Тэн. Считается, что он чуть менее эффективен чем обычный ТЭН, однако имеет в 2+ раза больший срок службы, напрямую не контактирует с водой тем самым собирая меньше накипи т.е. значительно меньше шанс, что он зарастет налетом и станет менее эффективен.

Самое основное, что меня подкупило это сухой ТЭН. Я видел несколько раз разобранные водонагреватели с обычным тэном и зрелище, это скажем так, не для обеденного перерыва, а уж как представишь, что будешь мыться водой, нагретой тэном, который зарос склизкими минералами то и подавно задумаешься. К тому-же потеря эффективности из-за минеральной шубы это тоже имеет место быть, лично сталкивался с ситуацией, когда водонагреватель потребляет полную мощность, но почти не греет. Так и выбрал данную модель, но не только из-за более современного тэна, но еще и потому, что внутренний бак изготовлен из нержавеющей стали SUS 304. Такая нержавейка используется для термосов и данный экземпляр, по сути, тоже является термосом, но с подогревом.

Покупал я данный водонагреватель, чтоб более комфортно провести время, когда по ежегодной доброй традиции под названием «опрессовка» в доме отключают горячую воду. Обычно такой период указан на 10 дней, однако в этот раз видимо случилась великая опрессовка и период затянулся на полтора месяца. Все это время был использован данный водонагреватель, сразу забегу наперед и скажу, что он отработал как часы и единственный нюанс, который я решил изучить и описать был обнаружил совершенно случайно и связан он с тем самым сухим тэном.

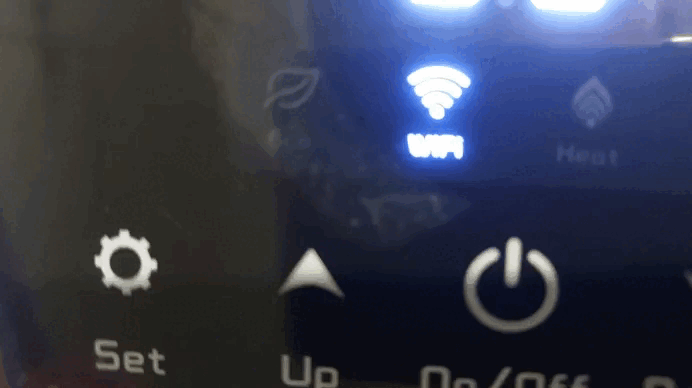

Самое первое, что интересовало это действительно ли стоит использовать умную фишку с настройкой и отключением ночью? Какие, то деньги это скорее всего сэкономит. Система навязчиво моргает значком wi-fi и видимо очень, очень хочет подключиться к сети. Это моргание никак не отключить, со временем он перестает моргать, однако стоит нажать любую кнопку и моргание возобновляется.

Чтоб проверить на сколько хорошо система сохраняет температура я дождался пока водонагреватель завершит цикл и замерил через какое время он остынет, чтобы снова включиться. Для чистоты эксперимента горячая вода не включалась и полностью нагретый бак остыл через 4 часа. Он, конечно, не полностью остыл, допустим нагрев настроен на 55 градусов, примерно за 4 часа, когда температура упала до 50 градусов система возобновила нагрев. Я пришел к выводу, что нет смысла заморачиваться с умными настройками и все полтора месяца водонагреватель был просто включен в сеть, а потом пришел счет за электричество. И не такой уж он был большой, сумма увеличилась примерно на 500 рублей.

Для надежности я решил промазать герметиком табло, вроде как указано, что есть защита от воды, но установлен бак прямо напротив ванны и вода на него уверенно льётся.

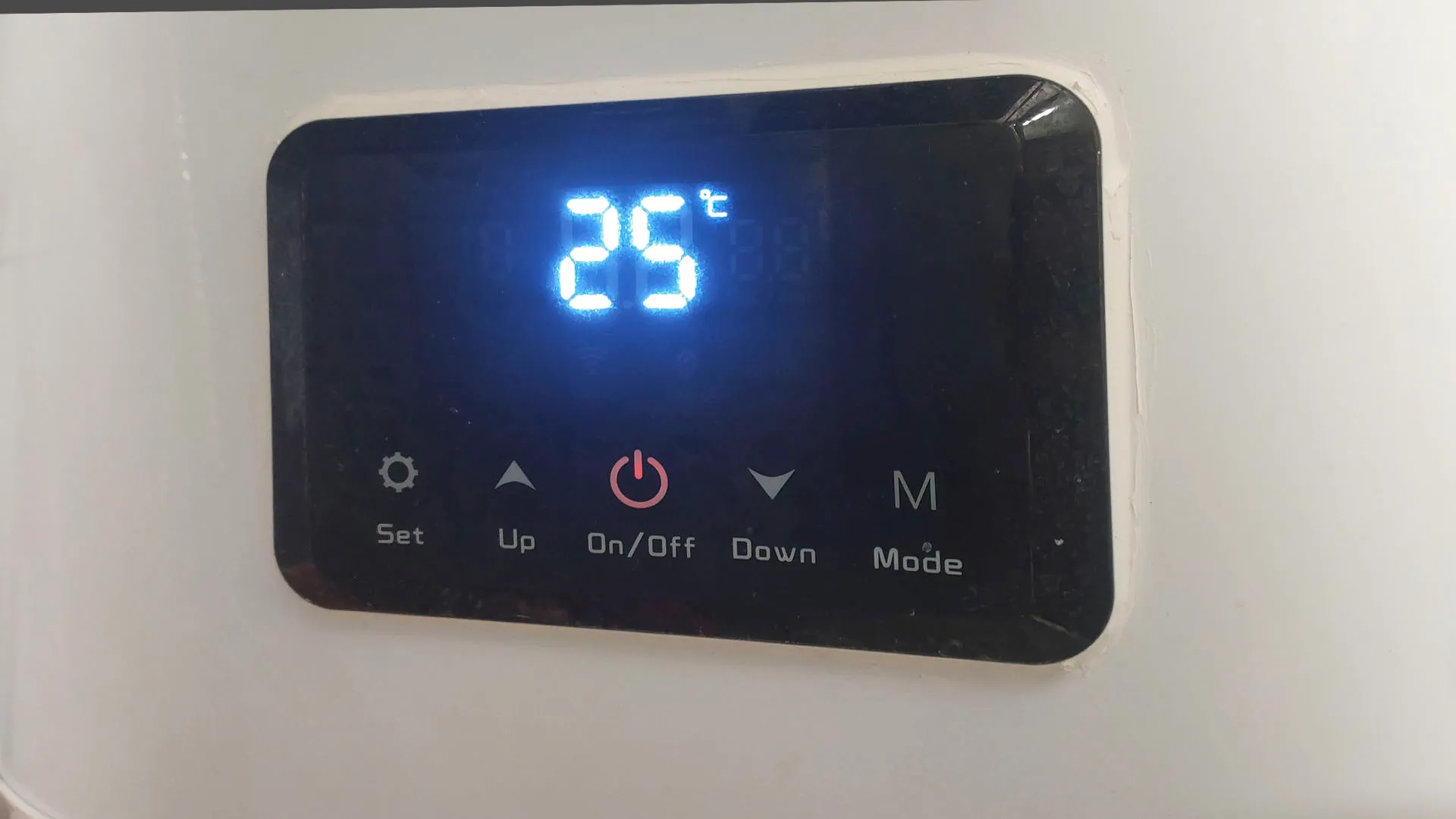

Из всех функций использовалась всего одна, это смена режима, которая производится кнопкой MODE. Так как бак был куплен всего на 30 литров чтобы помыться воды не хватает и ручной мод был настроен на полную мощность GEAR 3 и максимальную температуру в 75 градусов, так вода комфортной температуры идет дольше. При повторном нажатии MODE водонагреватель переходить в режим Eco мощность снижается до GEAR 2 или 1,2 кВт., температура составляет 55 градусов. Этого вполне хватает чтобы помыть руки и посуду. Так бы и переключал режимы, но и от данной функцией я решил отказаться. Как уже было сказано водогрей висел себе спокойно, давал горячую воду и вообще не вызывал никаких проблем.

Однако в одно время ванна начала ощутимо биться током. Сначала я подумал, что на ней образовался заусенец и он царапается, но не обнаружив его я мультиметром проверил напряжение между ванной и нулем в розетке, когда включена вода. Прибор показал 75 переменных вольт. При обычных «сухих» условиях такое напряжение мало что пробивает, но, когда вокруг влага и высокая влажность щипануть может не слабо, а может и с последствиями. Конечно же был измерен ток, т.к. опасен именно он, прибор отобразил 1,2 мА. Это ничтожный показатель, который скорее похож на наводку или помехи и казалось бы, защита от удара электрическим током, которая у данного водогрея присутствует, составляет 30 мА и в основном УЗО на розетки в ванную ставят на 30 мА. У меня такое тоже установлено т.е. реализована двойная защита. Било не каждый раз, но реально ощутимо. Подумал если так щипет всего 1 мА, то как цепанет 10, 20 мА? По нормам да все отлично и защита молчит, что не неудивительно.

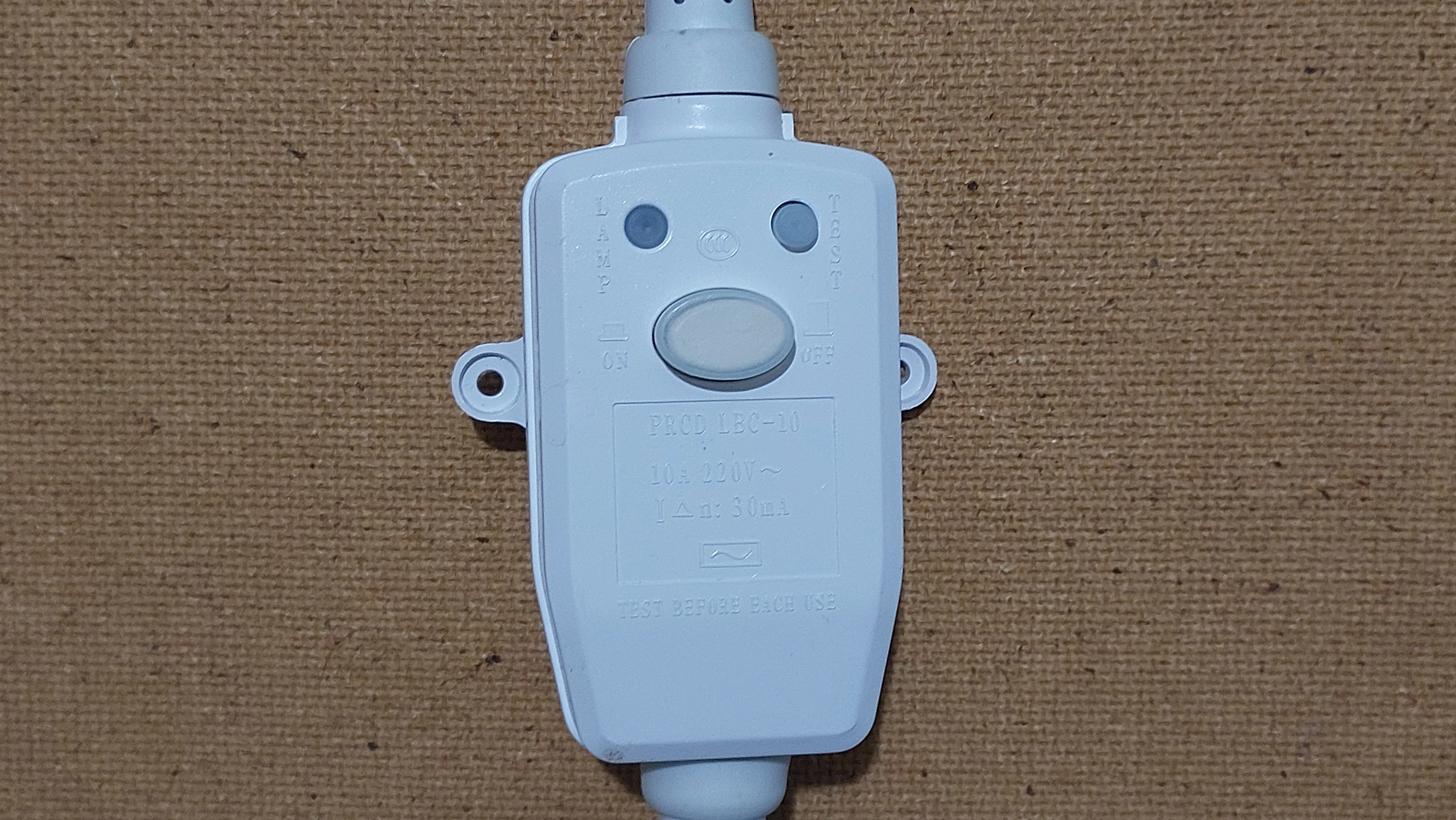

Встроенное в вилку водонагревателя УЗО на 30 мА.

Меня такое не устраивает, и я начал разбираться. Первым делом под проверку попал водогрей. Неужели новый, такой красивый и полезный прибор неисправен? Самый простой способ проверки, это измерить, а не пробили ли тэны на корпус? Если есть пробитие, электричество пойдет туда, куда не нужно и как у меня ванная может начать биться током. Для особо запущенных случае как раз и придуманы УЗО и Диф. Автоматы.

Не понимаю людей, кто экономит на такой защите, особенно на встроенной. Когда все в воде и кожа отсырела, всего 1 мА тока и 75 В. напряжения лично мне показалось бьется чуть слабее чем при «обычных условиях» 220 В. из розетки, но, а ток в ней напомню, может значительно превышать 1 мА и значительно превышать опасный для человека.

Для проверки водогрея я откручиваю нижнию крышку и вижу вот что:

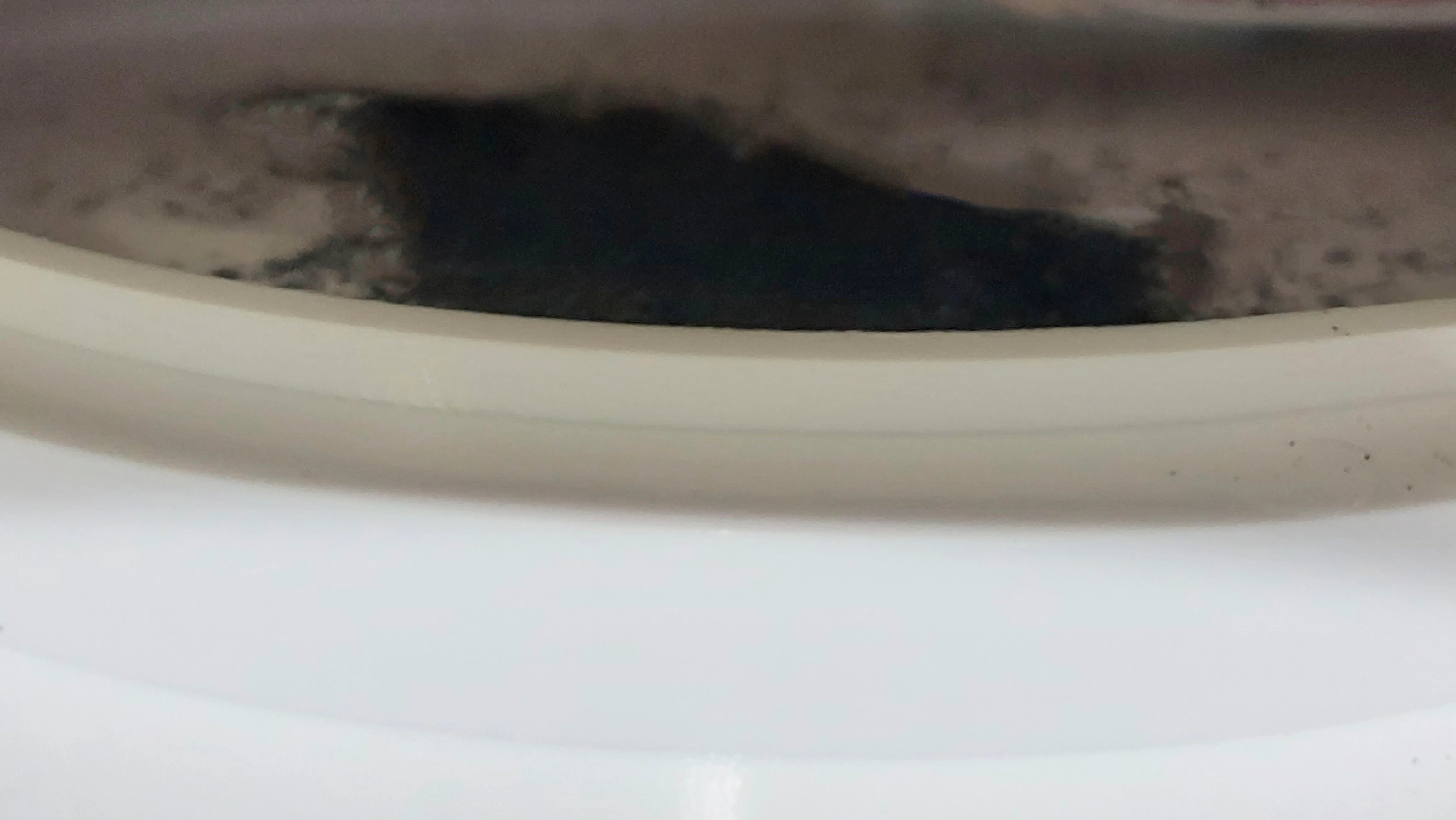

На крышке под тэнами две нормальные такие кучки черной окалины. Ну все дело раскрыто, сухой тэн начал сыпаться, виновник найден? Разочарование нет предела? Что мне опять греть кастрюльки с водой или быстро мыть руки пока не затрещали кости?

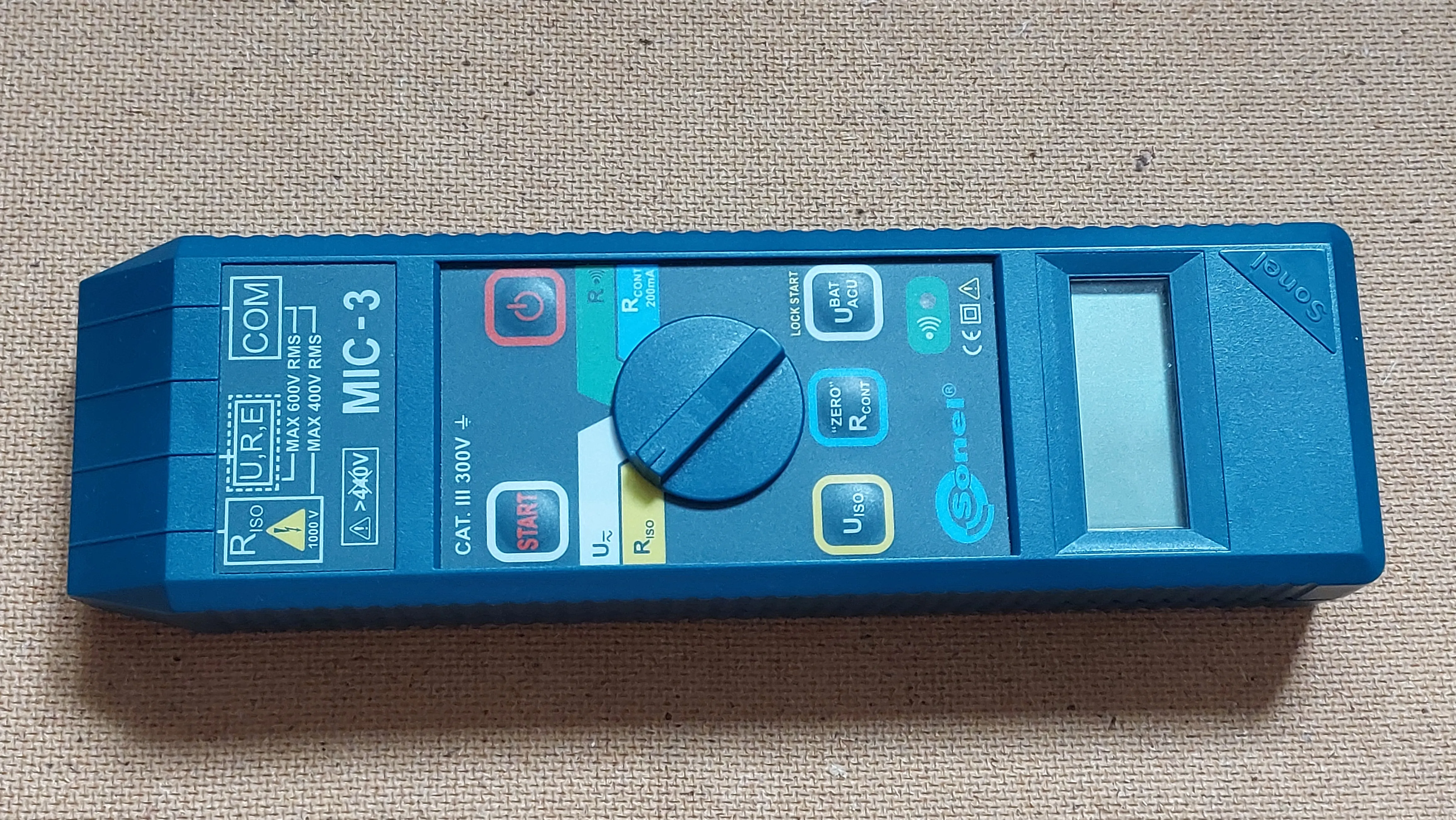

Конечно, нужно убедиться, что дело действительно в тэнах и самый простой способ это мультиметром проверить их сопротивление и не замкнули ли они на корпус. Выставляю звуковую проверку цепи, проверяю и вот удивительно ничего не замкнуло, прибор молчит, все должно быть в порядке. Проверка мультиметром это самый простой способ, но самый надежный это проверка прибором по типу мегаомметр. В отличие от мультиметра у данного прибора испытательное напряжение значительно выше и приближено к сетевому и больше. Показания нормируются документами по типу ПУЭ и должно составлять минимум 0,5 МегаОма. У меня есть возможность воспользоваться таким прибором это MIC-3 от польской фирмы Sonel, он позволит осуществить данную проверку.

Было выбрано испытательное напряжение 250 В. и тэны уверенно прошли проверку, вместо 0,5 МОм, прибор измерил изоляцию и отобразил OFL, измерения вышли за пределы, который может проверить прибор и это означает, что R>0,5 МОм., отличный показатель для электрической изоляции. Тут уже вывод однозначный, хоть тэны и начали осыпаться замыкание на корпус нет, изоляция полностью исправна.

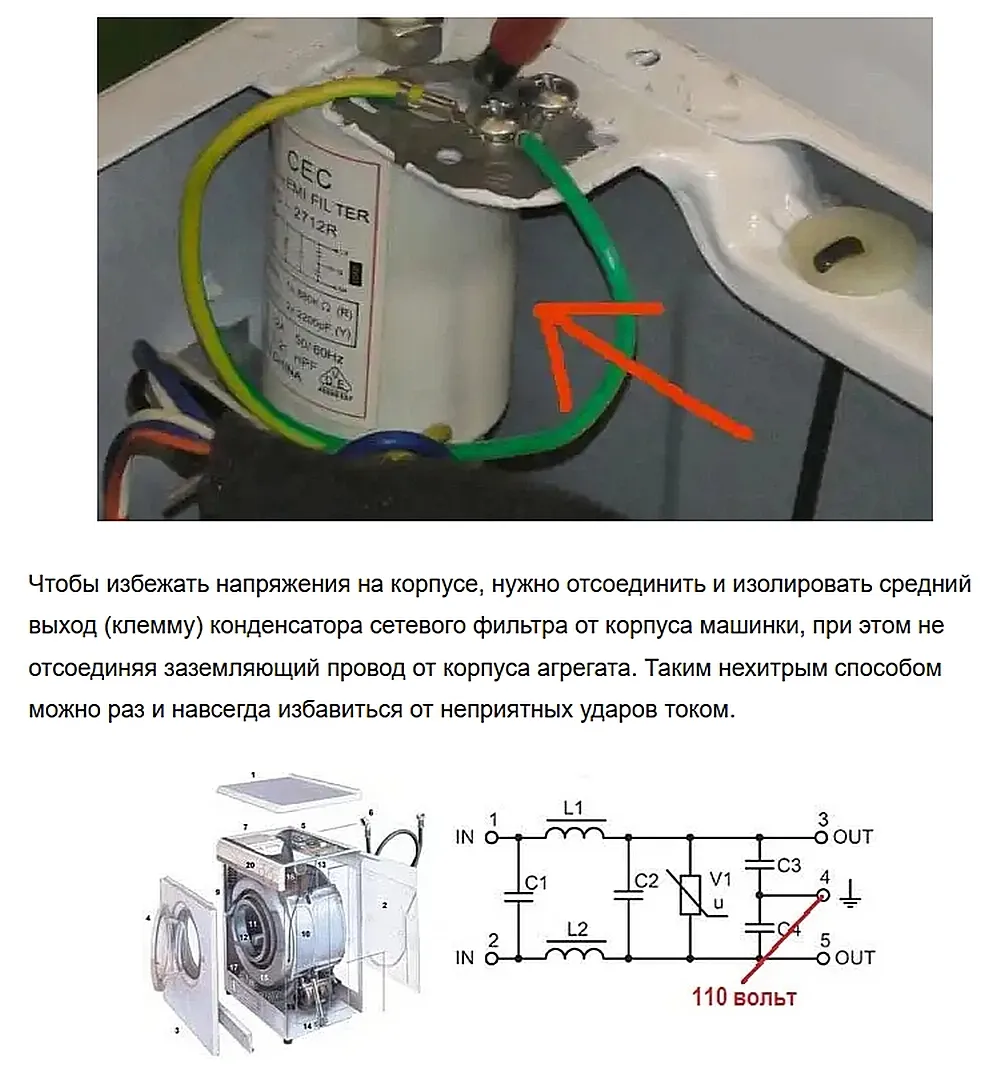

Если с водонагревателем все в порядке кто тогда коротнул на ванну? Почему вода бьется током? Дело оказалось вот в чем, в розетках подключено заземление, к тем же розеткам подключена стиральная машинка и т.к. заземления в розетке есть, но в щите оно никуда не подключено, сетевой фильтр стиральной машинки, даже кода та выключена, но подключена к сети, сбрасывает энергию (помехи) на заземление, а те в свою очередь через заземление попадает на корпус водонагревателя и через воду бьются током если задеть ванну. Официальное заземления в ближайшем будущем в доме вряд ли сделают и я просто откинул провод заземления от розеток в ванной, после чего напряжение на воде пропало.

Что же там с сухими тэнами? Я решил обратиться туда, где покупал данный водонагреватель, хотя гарантийный срок уже прошел. Но было желание поинтересоваться нормально ли когда тэн так осыпается? И там сказали, что нет не нормально, предложили обраться в сервис. Однако знаете, я знаком с нормами по электрообрудованию и тэны прошли проверку спец. прибором, который к тому-же не просто показометр, а был внесен в реестр государственных СИ РФ. Претензий к исправности тэнов нет, они не замкнули на корпус и потребляют заявленную мощность. Самое интересное, что люди решили мне помочь и предложили совершенно бесплатно прислать новую запчасть.

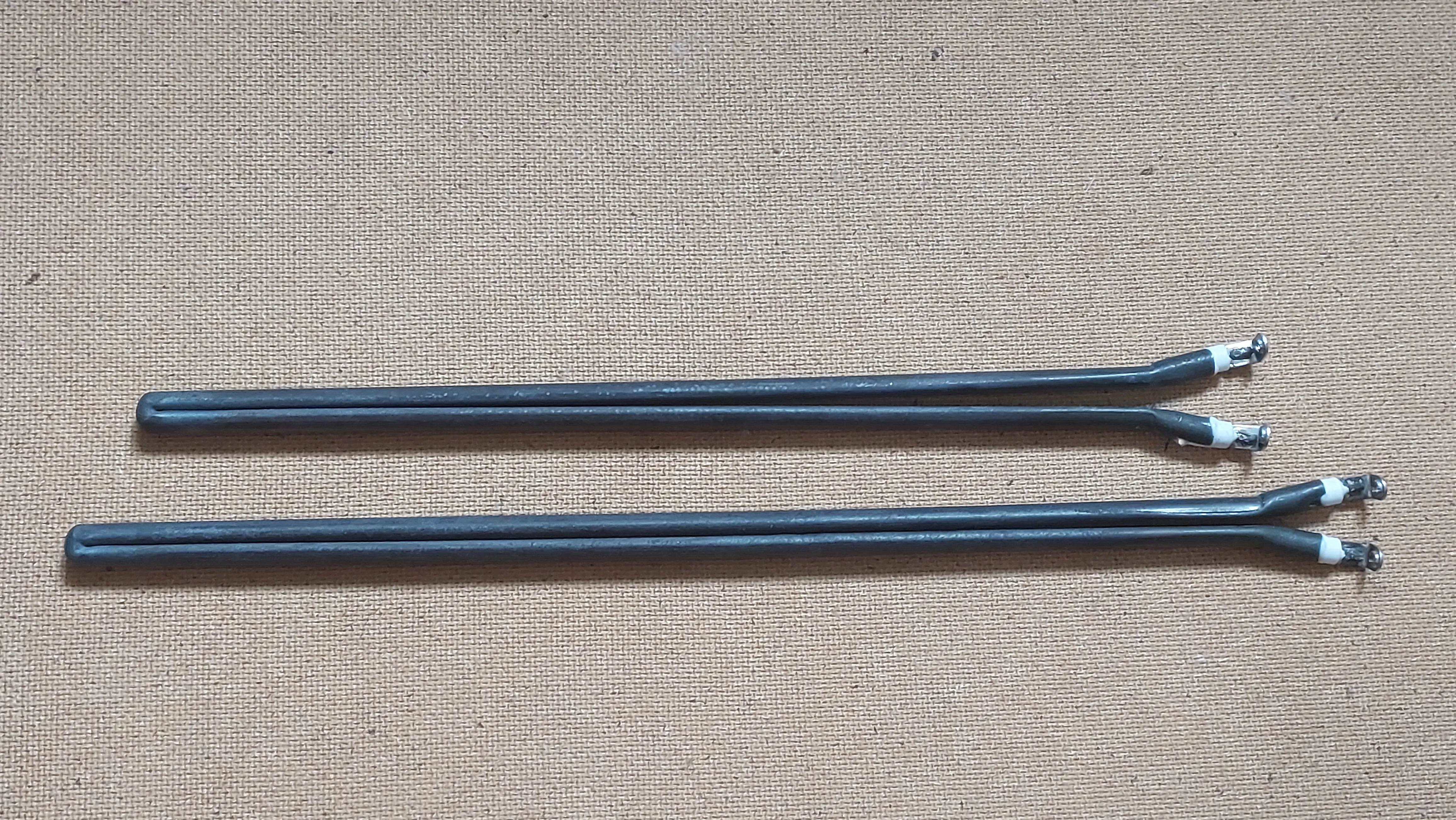

Пока новые тэны едут опрессовка уже закончилась и решено было разобрать, изучить и в целом узнать, как выглядит тот самый сухой тэн:

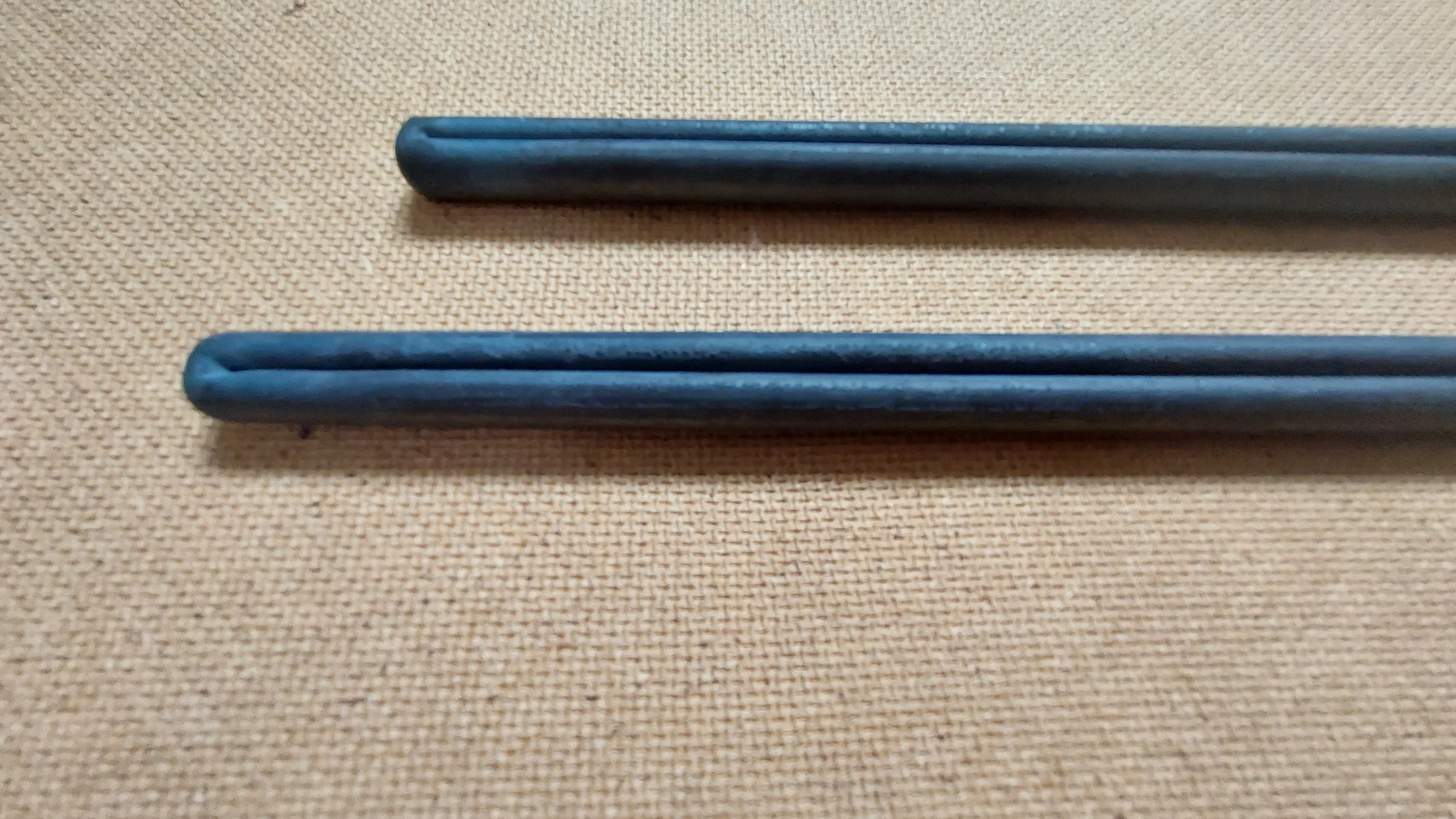

Два данных тэна легко достаются и вставляются в специальные колбы. При подаче питания они нагревают колбу, а та в свою очередь нагревает воду, прямого контакта тэнов с водой нет, отсюда и название - сухой тэн. Кучки окалины под ним смотрелись довольно большими, однако по самому тэну не скажешь, что он получил серьёзные повреждения.

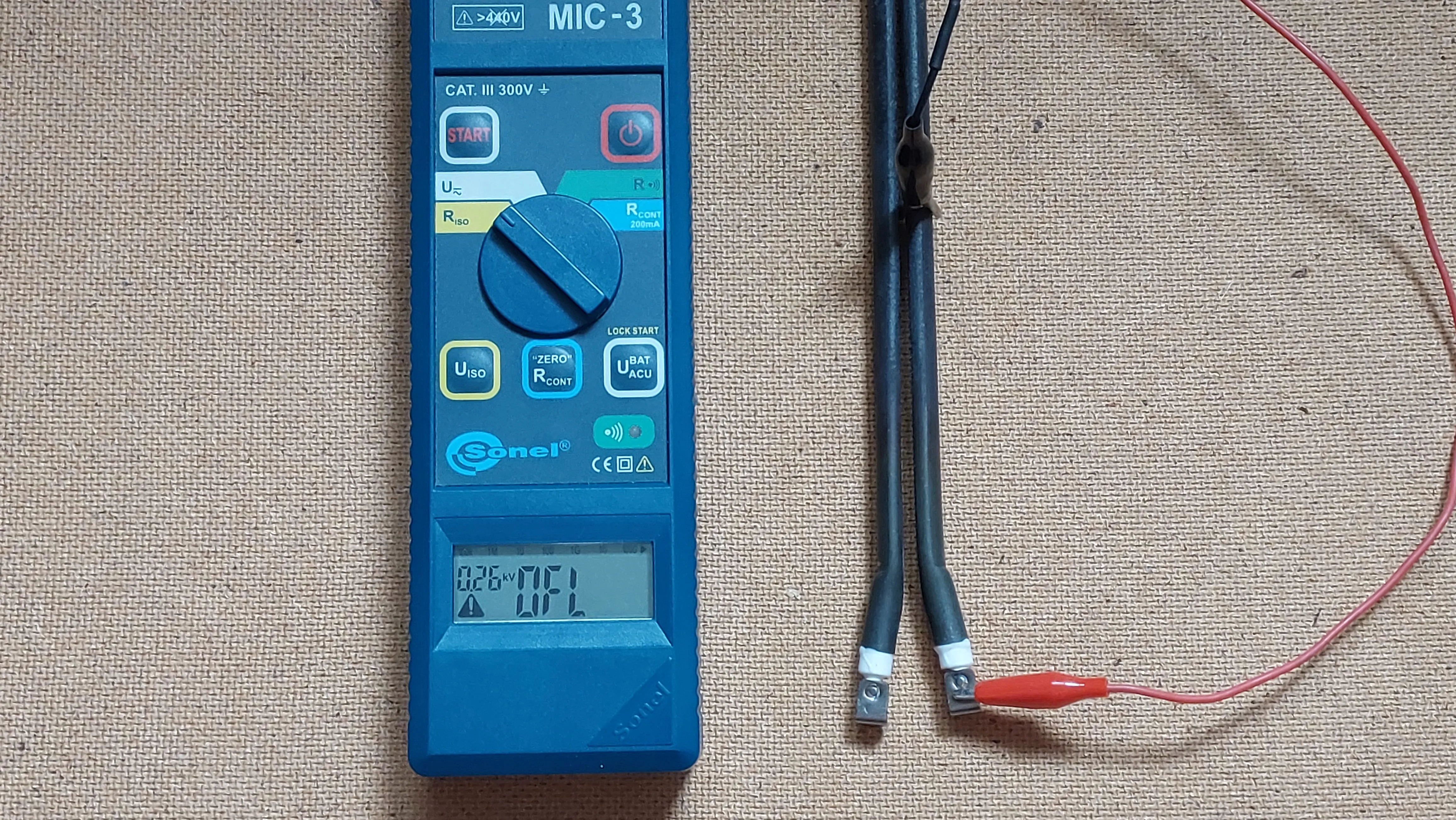

Сопротивление маленького 60 Ом, а большого 42 Ома. Вновь воспользуемся MIC’ом и проверим сопротивления спирали тэна относительно его корпуса:

Прибор вновь зашкалил, а это значит, что сопротивления электрической изоляции очень больше, показания опять в норме. Также данным прибором была проверена кучка окалины, и для данной проверки было выставлено испытательное напряжение 1000 В. Показания вновь зашкалили, а это означает, что данная окалина очень, очень плохой проводник электрического тока. Притом сам корпус тэна хорошо проводит электричество т.е. окалина диэлектрик, а корпус от которого она отвалилась отличный проводник, как это работает мне не известно.

Также я поуглублялся в тему сухих тэнов и как оказалось такой нюанс сопровождает если не все то многие подобные нагреватели. Например на одном форуме еще в 2009 году обсуждалась тема их осыпания. Из свежих примеров мастер с Авито мне подтвердил распространенность такого нюанса, но предложил обратиться только тогда, когда водонагреватель совсем перестанет греть воду.

Да это был мастер которому можно доверять, а не понятно кто с первых 20+ страниц в поиске.

Что в итоге, порекомендовал бы я данный водонагреватель к покупке? Да смело могу рекомендовать. Он уверено отработал, нюанс, который был обнаружен не привел к неисправности и очень понравилось общение с представителями бренда, их прямые ответы на неудобные вопросы и конечно их помощь.
