Восстановить практически любую пластиковую шестерню от бытовой техники легко⁠⁠

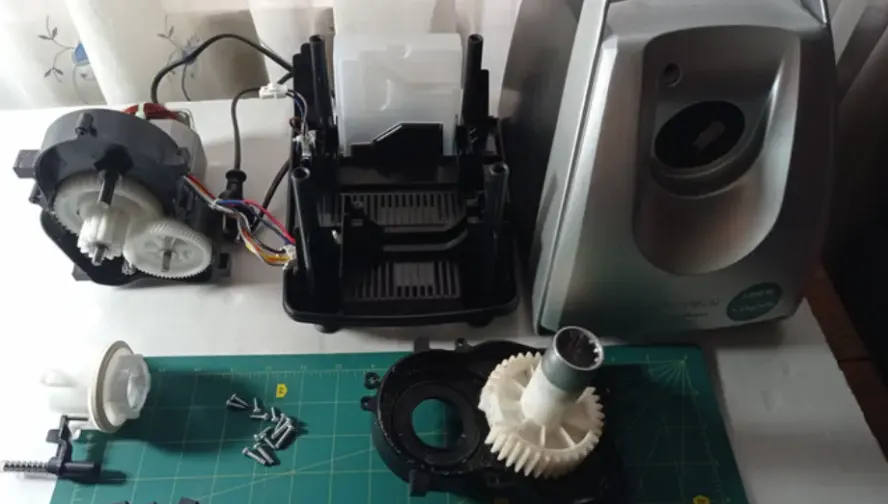

Приветствую вас друзья на своем канале. В этой публикации хочу поделиться информацией, как я отремонтировал электрическую мясорубку, а точнее как можно реанимировать любую слизанную шестерню от бытовой техники.

🤔 Для начала немного предыстории, мясорубку Bosch покупал где-то год назад.

Отличный по всем техническим характеристикам агрегат, вот только в ней есть один изъян, и как выяснилось позже, на него клюнули многие пользователи, а именно — реверс.

Кнопка реверса находится рядом с пусковой (их в этой модели всего две) и производитель почему-то не учел тот момент, что при нажатии "Реверс" на включенной мясорубке, сразу же слизываются зубья на шестерне редуктора и защиты от этого нет ни какой.

✨ Хотя если по уму, то можно было сделать блокировку кнопки "Реверс" или на худой конец хотя бы разместили кнопки порознь друг от друга, для предотвращения случайного включения.

😪 В общем-то попался и я на эту недоработку и три зуба на ведущей шестерне как небывало.

Сначала решил не заморачиваться и купить шестеренку, но при поиске получил одно только разочарование,

шестерни имелись в продаже, но только из разряда "китайского ширпотреба".

Заводская шестерня имеет металлическую вставку на месте соединения мясорубки с редуктором, а так же запрессованную втулку, а китайский аналог полностью из пластика и не уверен из какого качества.

До этого я встречал в интернете варианты восстановления шестерни при помощи воска в качестве формы и эпоксидного клея для заливки.

Решил воспользоваться этим способом и как обычно первый блин оказался комом, сейчас расскажу какие ошибки я допускал и как их избежать тем, кто решит реанимировать шестерню подобным методом.

Форма для заливки поврежденных сегментов шестерни из воска

Для изготовления формы понадобится гибкая пластина в качестве ограничителя (я делал из пластиковой бутылки), воск, ровная поверхность и термоклей (или другой материал для уплотнения).

✔ Размещаем пластину на целых зубьях шестерни, при этом учитываем что нам потребуется форма минимум на 4 зуба больше чем повреждено, для надежной фиксации перед последующей заливкой эпоксидного клея.

Воск текучий материал, поэтому всю форму необходимо уплотнить, как и упоминал выше, я делал это при помощи термоклея.

👉 Далее смазываем шестерню маслом, разогреваем воск строительным феном или другим подходящим способом и заливаем форму. Ждем пока воск полностью остынет и разбираем в обратной последовательности.

❗ Сразу скажу, что такой вариант формы подойдет только для узких шестеренок (до 15 мм),

в моем случае шестерня широкая (27 мм) и как я не старался зубья при снятии формы открашивались, поэтому затею с восковой формой мне пришлось оставить.

Форма из холодной сварки

👌 Мне пришла в голову мысль, что сделать форму для заливки можно намного проще и надежнее, для этих целей я использовал холодную сварку.

👉 Сварка пластична и застывает очень быстро, поэтому прежде чем смешивать компоненты, рекомендую сразу подготовить шестерню и помазать маслом или тонким слоем Литола.

Отрезаем кусок холодной сварки с расчетом, чтобы хватило покрыть площадь равную поврежденным шестерням + 4, хорошенько сминаем состав сварки в руке,

☝ накладываем на целую сторону шестерни и прокатываем каким-либо валиком или просто покачав шестерню со сваркой по ровной поверхности стола.

🕓 Ждем несколько минут пока холодная сварка застынет, зачищаем края болгаркой или наждаком и аккуратно снимаем форму с шестерни.

Еще одна ошибка при восстановлении шестерни

⚠ Важный момент, на котором я прокололся, это объем заливки. Первый раз я просто почистил гравером поверхность, где находились зубья,

просверлил несколько отверстий в шестерне для более надежного схватывания клея на поверхности и в таком виде залил форму "эпоксидкой".

Шестерня получилась почти идеальной и от заводской отличалась только цветом реанимированных зубьев.

😪 Но радость продлилась не долго, жена использовала мясорубку всего несколько раз после ремонта и зубья не выдержали нагрузки, возможно косточка попала в шнек и нагрузила редуктор, но шестерня разлетелась в том же месте.

👉 И теперь я решил сделать все то же самое, но только увеличив площадь заливки, а таким образом и укрепив всю конструкцию.

Обороты в редукторе на выходе минимальные, поэтому не думаю что балансировка будет играть важную роль, хотя если кто-то сомневается, можно заливать и всю полость шестерни клеем.

📝 Для себя я посчитал это лишним, возможно не прав, напишите в комментариях свое мнение по поводу балансировке шестерни на малых оборотах.

Подготовка шестерни к заливке клеем

🔰 После того как возможные ошибки учтены, в шестерне выпилил ножовкой чуть большую площадь для заливки клея,

а при помощи гравера и насадки-фрезы удалил лишний пластик.

Далее по аналогии с описанием выше сделал форму для заливки клея.

Форму делал и со стороны зубьев шестерни, и снизу, предварительно смазав все соприкасающиеся поверхности маслом.

Когда форма застыла, аккуратно снял её с шестерни и немного подровнял гравером дно формы.

❗ Теперь будьте внимательны, для того чтобы клей хорошо схватился с поверхностью шестерни, её необходимо хорошо обезжирить.

И наоборот все части формы тоненьким слоем покрыть какой-либо смазкой, чтобы после застывания клея, всю конструкцию формы можно было без труда разобрать.

👉 Надеваем форму на шестерню и обязательно уплотняем все стыки каким либо герметиком, я для этих целей использовал термоклей.

⚠ Учитывайте, что эпоксидный клей очень текучий и если будет хоть одна маленькая щёлочка, то весь клей уйдет из формы.

Проделав все манипуляции, можно считать подготовку законченной и приступать к заполнению подготовленного состава клея в форму.

Какой клей использовать?

Не советую использовать для восстановления зубьев шестерни эпоксидный клей (момент) вот такого типа,

он быстро застывает и воздух из полости формы может не успеть выйти, при этом зубья могут получиться с канавками и ненужными пустотами (по крайней мере у меня ничего не вышло).

Кроме того, такой клей по прочности намного уступает привычному клею советского образца.

💥 Я взял обычный эпоксидный клей, которым пользовался и лет тридцать назад, а посему в его свойстве и прочности был полностью уверен.

У многих пользователей, которых я знаю часто были проблемы с разведением смолы и отвердителя, всегда основной состав оставался, а отвердитель расходовался первым.

👉 Поэтому поделюсь как я развожу клей, просто после распаковки клея на обе бутылки наношу деления маркером, разделяя на несколько ровных долей.

Сначала отмечаем верхний уровень клея, делим его на пополам, далее каждую часть еще на пополам и та до тех пор, пока нужная минимальная дозировка вас устроит.

То же самое проделываем и с емкостью отвердителя. Теперь можно отмерять ровно столько клея и отвердителя, сколько потребуется для ваших нужд.

Можно конечно использовать для этих целей медицинский шприц, но как по мне это более хлопотный вариант.

Выставляем по уровню шестерню и заливаем подготовленный состав клея в форму. Оставляем на 24 часа для застывания клея.

Да, еще я думал как-то армировать состав клея, так как он по своей природе хрупкий я использовал для этого многожильный медный провод нарезанный на мелкие частицы по 2-3 мм.

Как выяснилось позже (после застывания) это было лишним, так как вся медь ушла на дно, в общем-то немножко я "лопухнулся".

🤔 Напишите в комментариях, может кто-то знает, как и чем армировать клей и нужно ли это делать вообще?

После остывания, разбираем всю конструкцию формы из холодной сварки, немного подравниваем низ/верх шестерни, удаляя лишний клей и

в остатке получаем реанимированную деталь, которая в этом варианте, надеюсь, прослужит долго.

🤷‍♂️ Далее остается только собрать все на свои места и отдать жене на испытание.

🤪 Еще предварительно, я физически заблокировал кнопку "Реверс", так как знал и предупреждал жену о последствиях неправильного использования, а именно, нажатия кнопки "Реверс" при запущенном двигателе, но не помогло, надо было убрать эту функцию раньше, не пришлось бы заниматься "самостроем", но как говорится "знал бы прикуп, жил бы в Сочи".

👍 Пока что мясорубка работает в штатном режиме, если со временем и эта шестерня не выдержит нагрузки (в чем я конечно сомневаюсь), то обязательно напишу в комментариях об этом.
