Возвращаюсь к мощности OPPLE

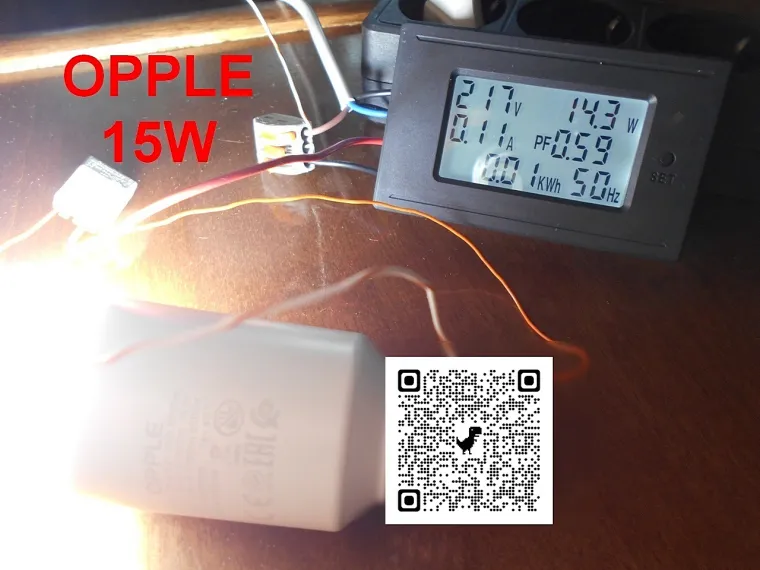

Ранее был обзор лампы OPPLE 15 W и у читателей возникли сомнения касательно мощности лампы . https://domorost.ru/topic/4710/%D0%BA%D0%B0%D0%BA-opple-%D0%BE%D1%85%D0%BB%D0%B0%D0%B6%D0%B4%D0%B0%D0%B5%D1%82-%D0%BB%D0%B0%D0%BC%D0%BF%D1%83-15-%D0%B2%D1%82 Пришло время ее измерить , а заодно и сравнить с (эталоном мощности) GP и OSRAM . Ну и утюг BRAUN подключим для измерения его коэффицие́нта мо́щности PF . И так включаем OPPLE 15 W . Потребляемая лампой мощность при включении 14,3 W

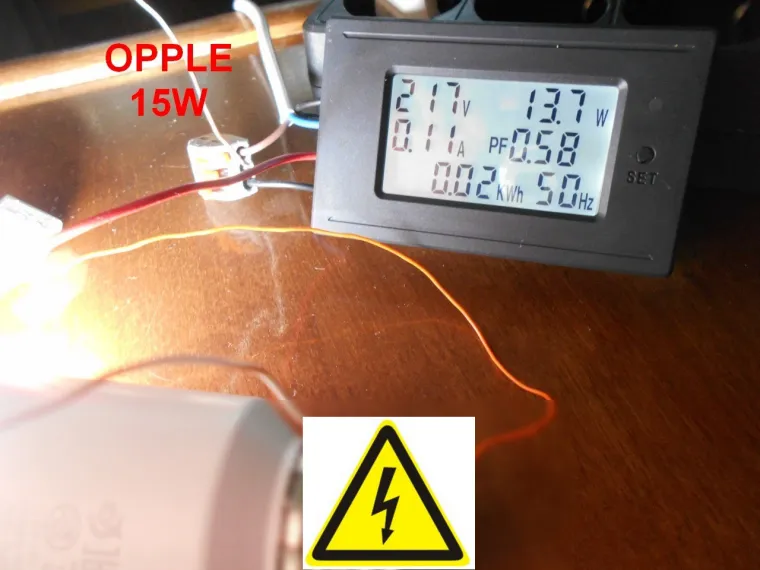

После прогрева лампы 13,7 W , т.е. меньше на 8,5% от заявленной изготовителем мощности . Не самый плохой получился результат.

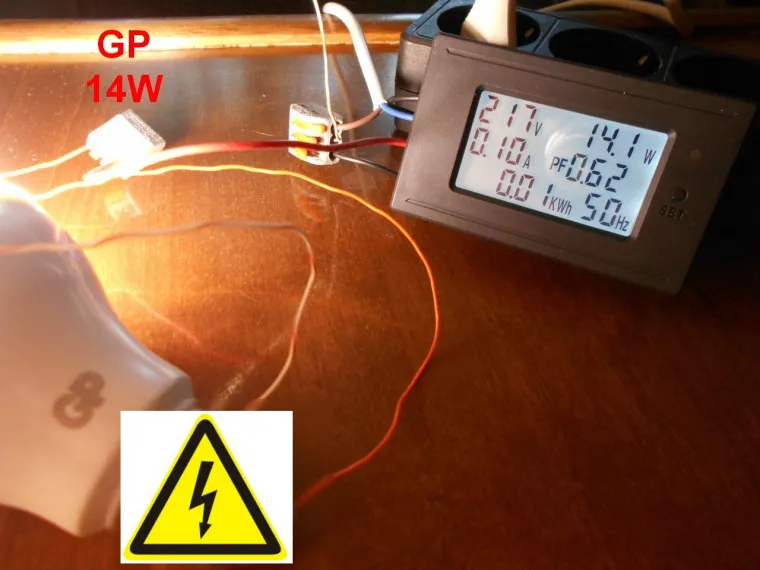

Где наш эталон мощности ? Теперь измерим мощность лампы GP. При включении 14,1 W , после прогрева лампы 13,8 W
Еще сравним с OSRAM 13 W . Мощность при включении 14,5 W
После прогрева лампы OSRAM мощность снизилась до 13,3 W
Самая достоверная мощность оказалась у OSRAM . Все три лампы показали мощность более 13 W . PF в диапазоне 0,58-0,62 . GP и OSRAM подтвердили заявленную изготовителем мощность . И напоследок измерим PF утюга . Как известно он должен быть чуть меньше 1

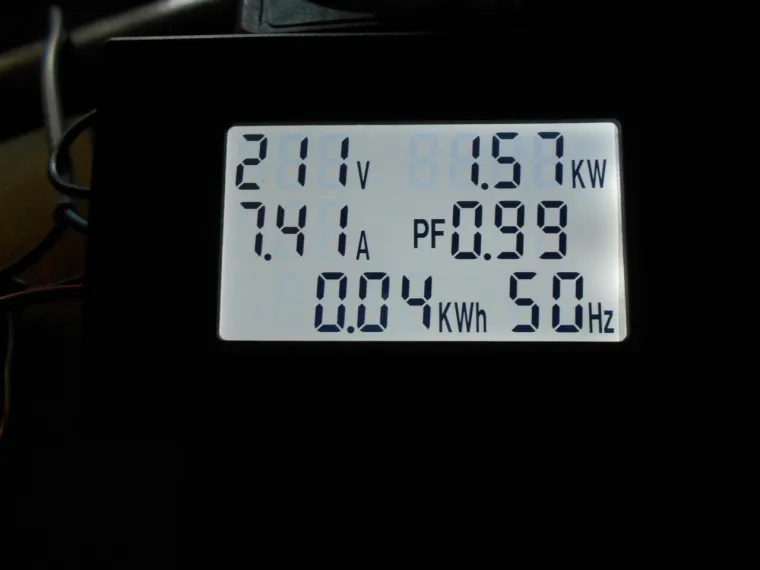

Так и есть PF=0,99
Я бы сильно удивился например 0.5 PF у утюга, это ж по сути резистор или конструкция данного изделия вызывала вопросы?
@vrms сказал :
Это проверка что же покажет измерительный прибор .
Измерительный прибор не обманул :-)
@Андрей-Туманенко сказал :
Обзор на прибор будет? Мне кажется неплохо было бы посмотреть, какие показания покажет прибор, если последовательно соединить лампу накаливания и дроссель от люминесцентной лампы. Ток в такой цепи, должен отставить по фазе от питающего напряжения. Ну а также с выпрямителем какие-то измерения сделать...

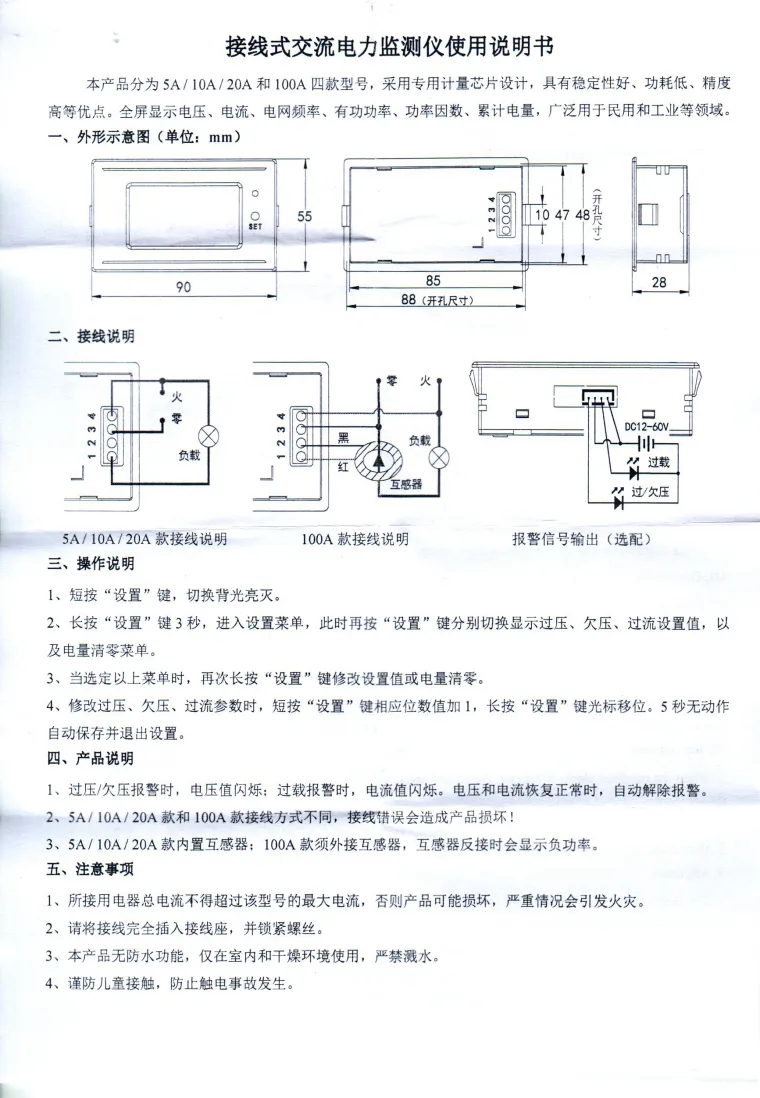

@Схемотехник дроссель еще найти надо ... еще и описание вот такое
@Андрей-Туманенко сказал :
Разбирайся как хочешь... И всего что написано, понял, что для измерения токов больших величин, нужно подключать трансформатор тока...

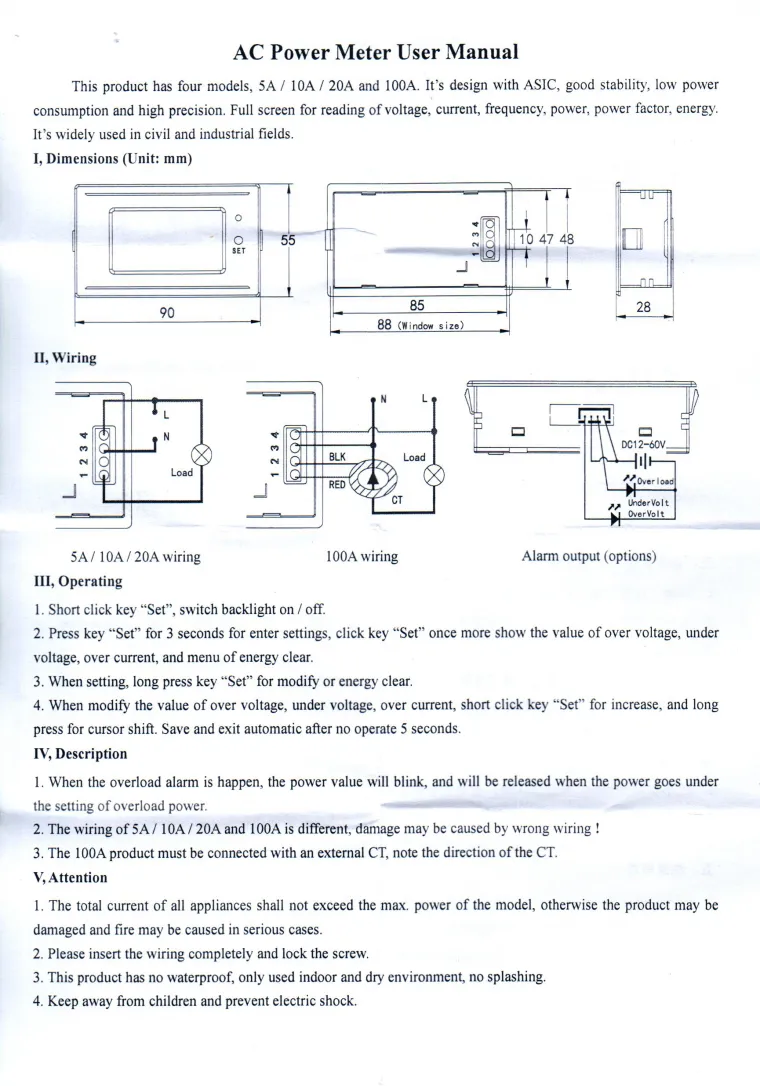

@Схемотехник вот вторую сторону отсканировал. Тут попонятнее
@Схемотехник с выносным трансформатором тока идет модель на 100 А , остальные без него . Моя 20 А макс.
