Зачем Сяоми запаскудили световой поток?

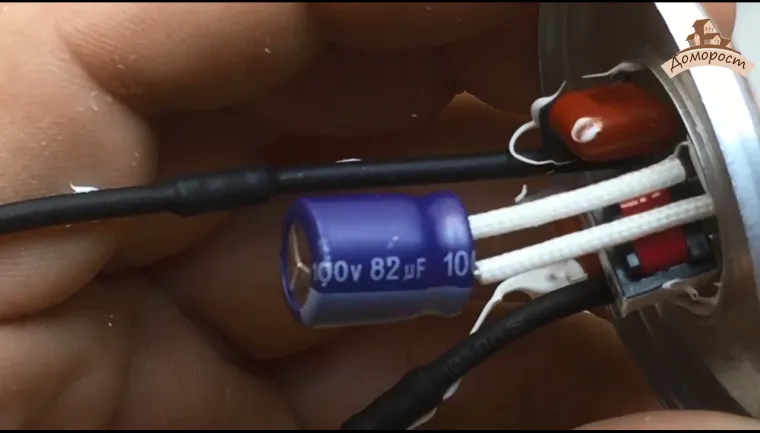

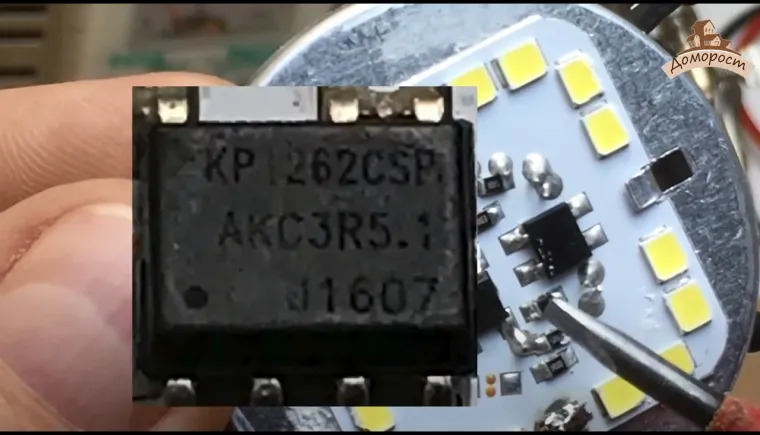

В последнем видео была разобрана лампа Сяоми и не совсем понятно решение инженеров повысить коэффициент мощности за счет светового потока. Что на Ваш взгляд важнее ? Высокий коэффициент мощности или качество светового потока ? Если в лампе GP после моста установлен электролит 4,7 мкф , то тут его нет . Единственный электролит 82 мкф на выходе драйвера и он не справляется с пульсациями светового потока
ссылка на разбор Сяоми : https://www.youtube.com/watch?v=iNUb7A1J_AA&t
Комментарии
11
@Андрей-Туманенко сказал :
Да, конечно, такое инновационное решение, того не стоит... Высокий косинус фи против больших пульсаций... кому это нужно? Ну да, разве что в нежилых помещениях... И если таких лампочек будет много, косинус будет высоким, а вот пульсации будут синхронизированы во времени...
Понятно, что по высокому напряжению - требуется меньшая емкость, да и драйвер компенсирует пульсации напряжения на высокой стороне...
Но ситуация меняется, если ориентироваться только на выходную емкость драйвера... В лампочке 14 диодов по 6В итого общее падение - 84В. Ток через диоды - 100мА... Это значит, что когда напряжение на выходе диодного моста равно 84в или ниже - то стабилизатор тока ВООБЩЕ НЕ НАКАЧИВАЕТ выходной конденсатор драйвера... Отсюда и пульсации...
Вообщем, решение - "так себе"... Емкость на выходе 82мкФ, как мы видим, вообще недостаточная... При этом в течении, минимум 2мС драйвер вообще не работает, и диоды питаются только от конденсатора...
Да и одноплатная конструкция - не лучшее решение, уже неоднократно обсуждали, что 220v сетевого напряжения на диодной плате опасны и не практичны в плане срока службы лампы.

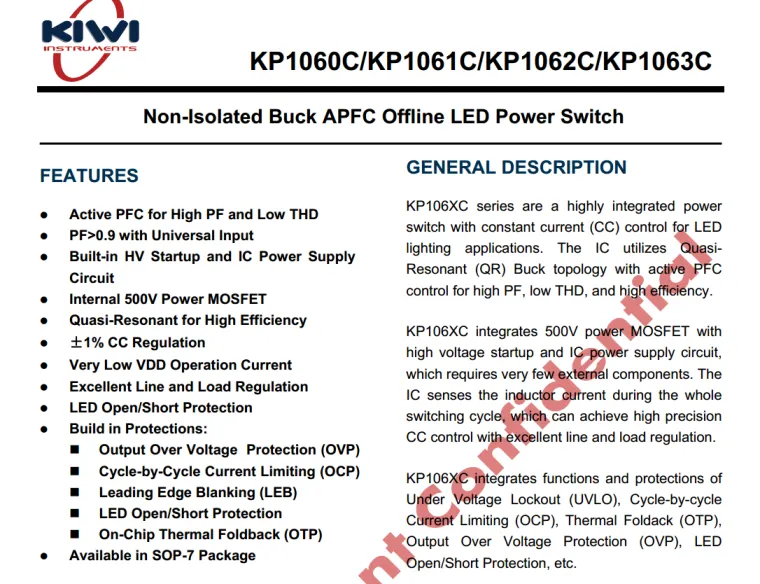

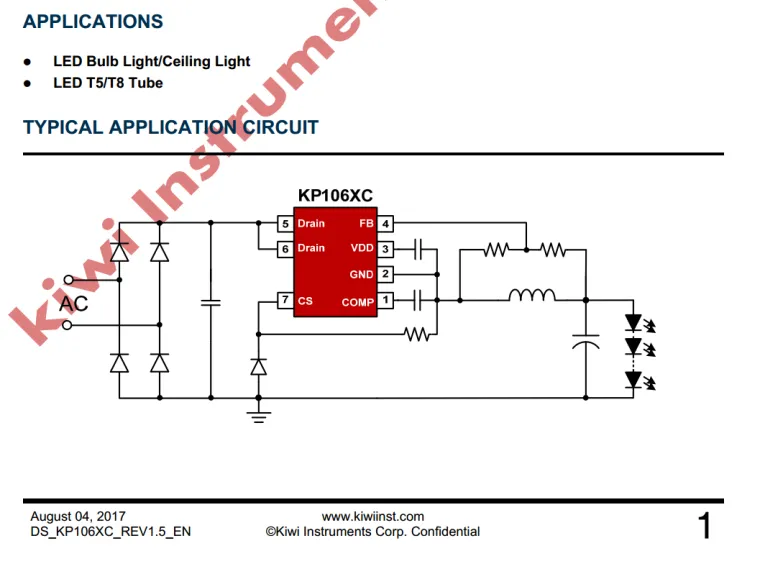

@Схемотехник вот что то похожее
@Андрей-Туманенко сказал :

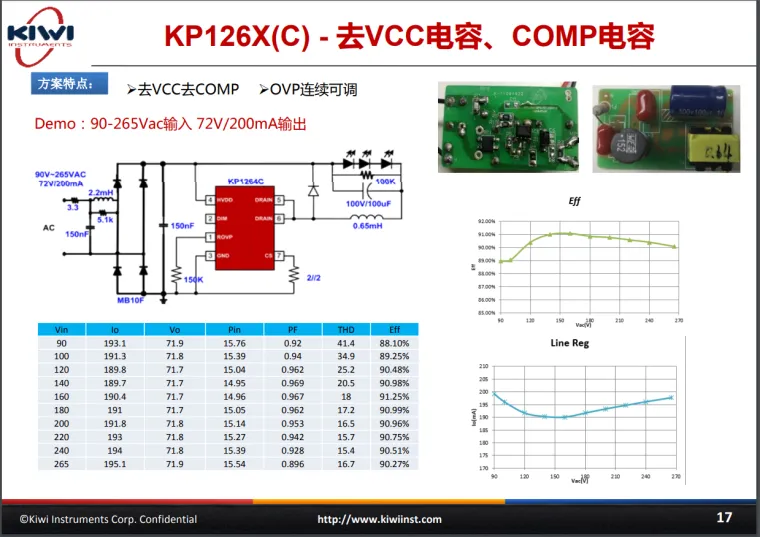

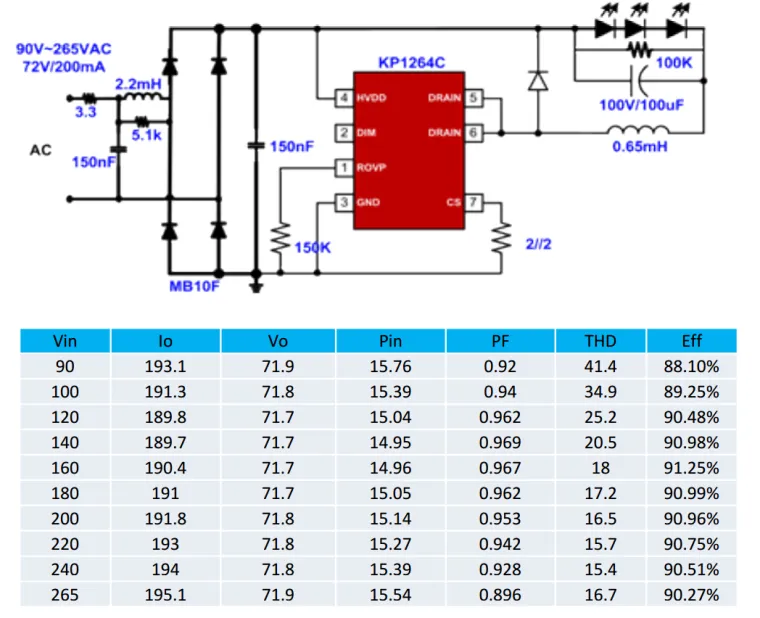

Есть даже 1 в 1... тут вроде бы понятно, что главный критерий - это высокий косинус... А пульсации переходят на второй план... Может схема и будет удовлетворительно работать, но конденсатор по низкому напряжению, видимо, нужно существенно увеличить... Видимо, это лампочка для ЖКХ...

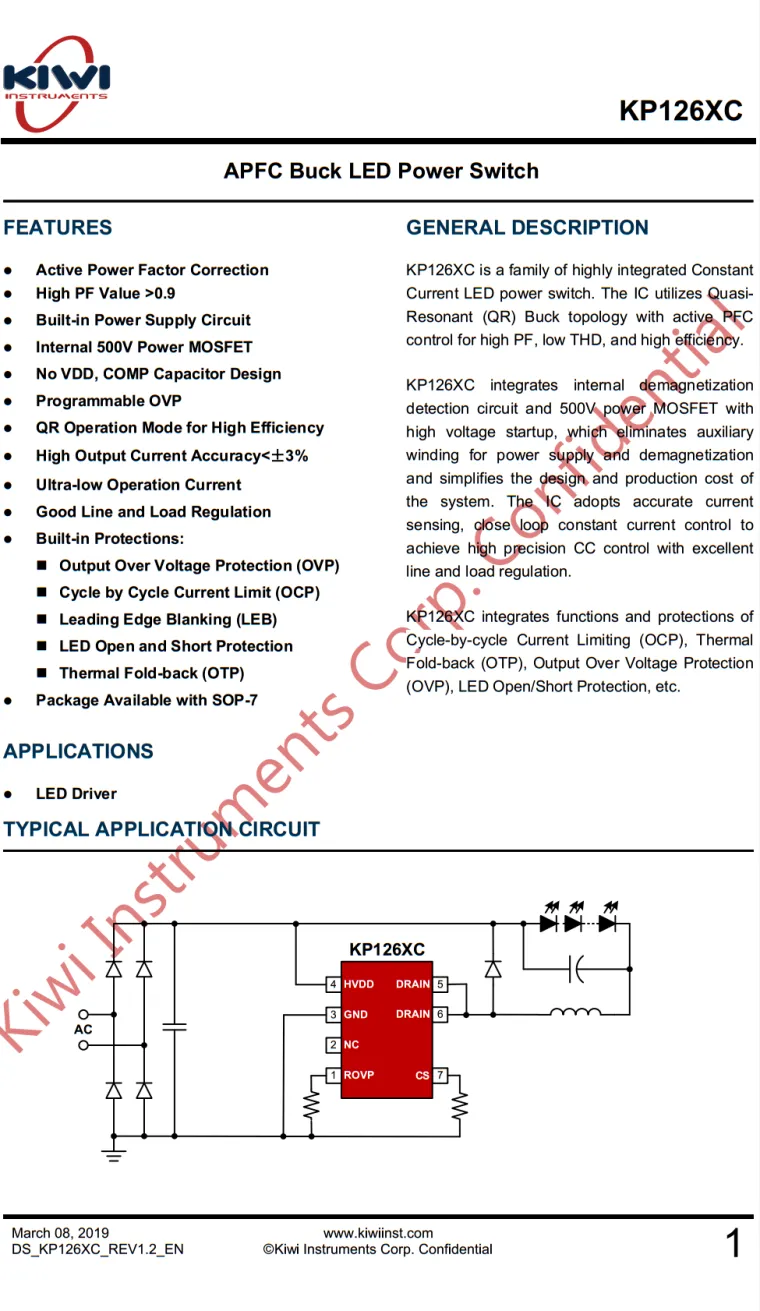

@Схемотехник во как , а я не нашел даташит kp126xc
@Андрей-Туманенко, даже пример расчета приведен... параметры заточены для эффективного ЖКХ или торговой точки... Ни одного слова о пульсациях тока в нагрузке... Еще вот что интересно... Согласно табличке, коэффициент мощности примерно одинаковый на всем диапазоне входных напряжений. А вот с коэффициентом гармоник тока (THD) (ранее назывался коэффициентом несинусоидальности кривой тока или напряжения) не так все просто... Схема драйвера, даже при наличии LC фильтра на входе, потребляет от сети ток, форма которого далека от синусоидальной. Проще говоря, форма тока не совпадает с формой сетевого напряжения... Думаю, что на "пике" синусоиды - ток минимальный, а когда синусоида "падает" - потребляемый ток увеличивается... То есть, ток по форме своей противоположен напряжению...

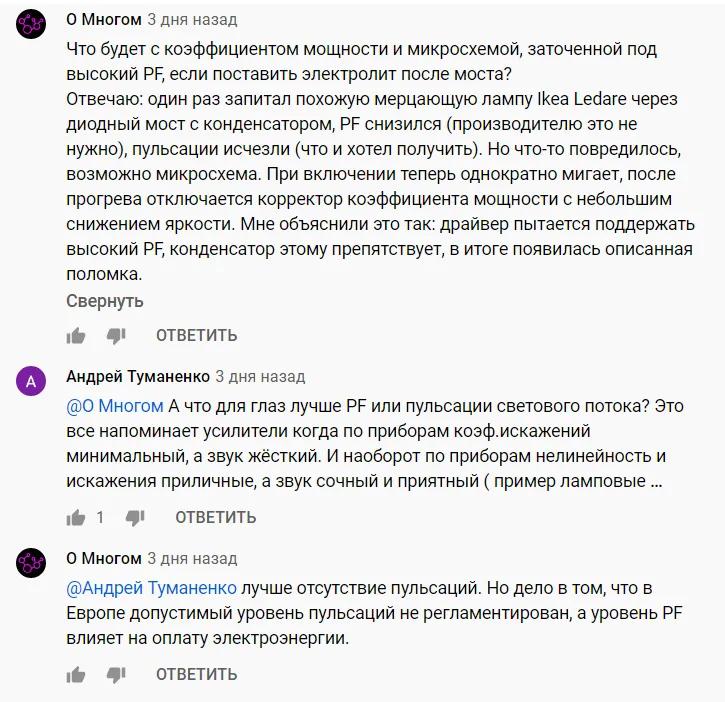

@Схемотехник в комментах к видео есть такое разъяснение . На схеме после моста коденсатор 150 нФ и увеличивать его емкость получается нельзя ?
@Андрей-Туманенко сказал :
Да, значит мы верно предположили, что для этой схемы главное - это высокий коэффициент мощности... как я понимаю, 150нФ поставили только для "шунтирования" высокочастотной составляющей тока. Чтобы она не лезла в сеть..

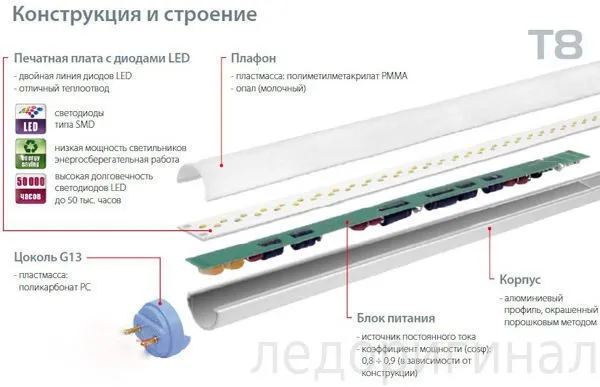

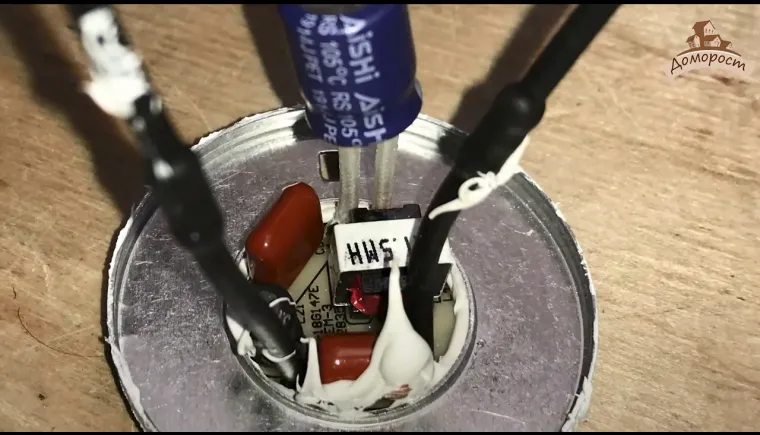

@Схемотехник не так давно попадались светодиодные лампы Т8 длиной 60 мм. Не стеклянные , как разбирали на youtube. Корпус алюминиевый полукруглый в который заведена светодиодная полоса . Сверху рассеиватель пластиковый . Но я хотел про драйвер написать . В нем тоже после моста не было электролита , а на выходе драйвера вроде 100 мкф. Вот на картинке что то похожее
@Андрей-Туманенко сказал :
Блин... ну это совсем ЖОПА, извините за выражение... В таком же лампе нету ограничений по габаритам для драйвера. Могли бы полноценный корректор соорудить и от него запитать стабилизатор тока... и вот этих 100мкФ на выходе не потребуется... Но понятно, что с полноценном корректором - это удорожание электронной части в 2 раза...
В этой лампе как то так - один сапог вынимаем а второй погружается опять в болото. Драйвер с отличным коэффициентом мощности, а радости от него мало, тк пульсации не позволяют использовать лампу в жилых помещениях.
