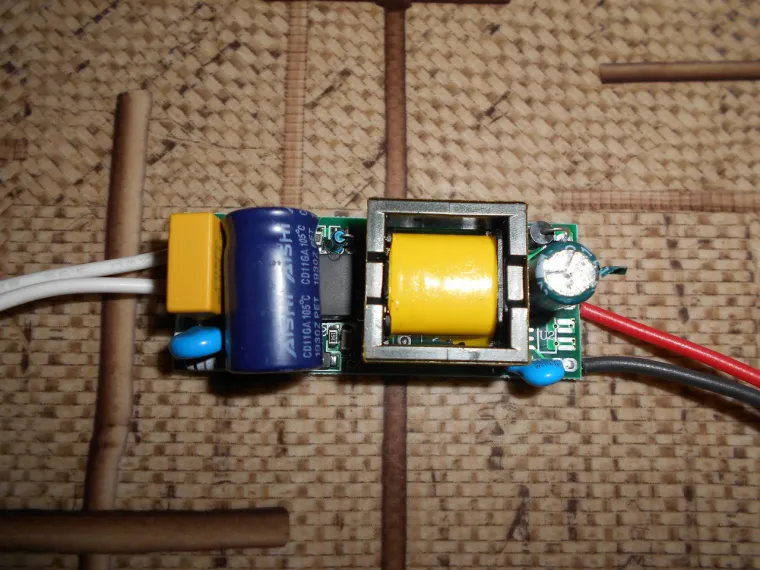

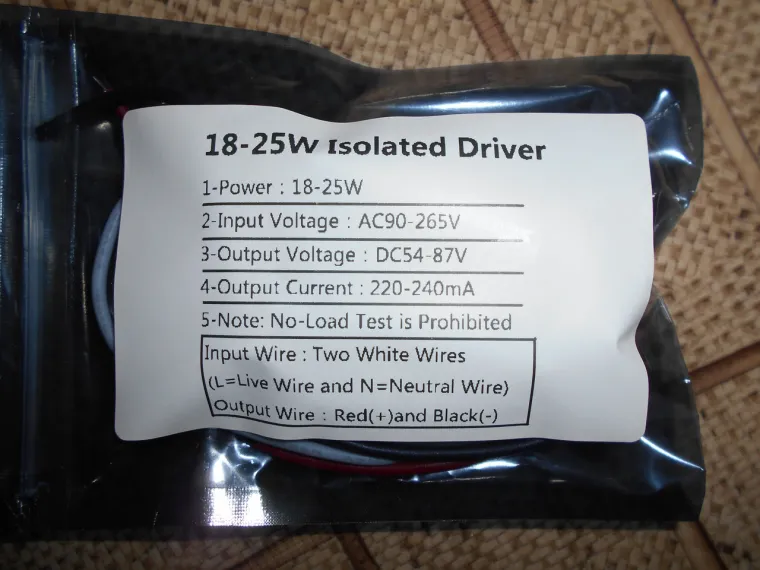

Зацените наборчик

Изолированный драйвер! Круто! Жаль что корпус не защищен от влаги. То ест корпуса нет!

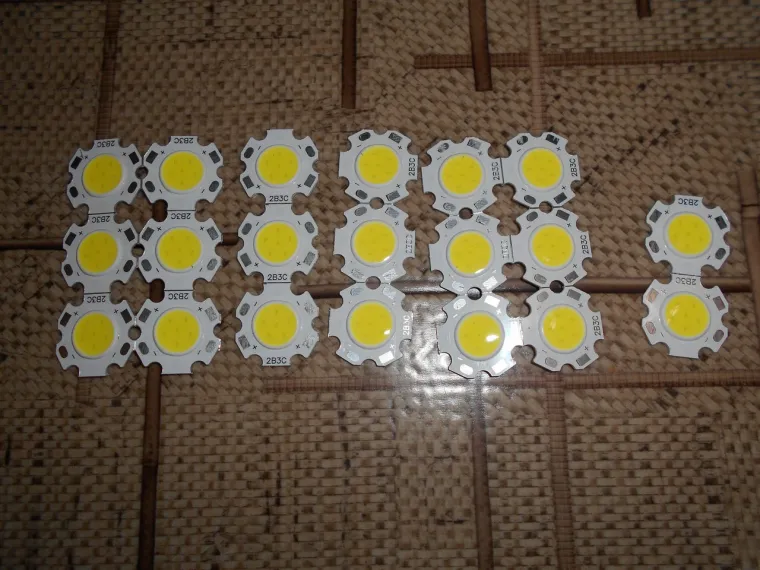

@Схемотехник 20 COB модулей по 3 W каждый с номинальным током 240-260 мА . Можно свет куда нить сколхозить

@Андрей-Туманенко я тут работаю над самодельным светильником который предназначен для влажного помещения... Никак не могу дома найти метчик М3 все встало))) у меня с развязкой будет)

@Схемотехник если металл тоненький или алюминий, то есть винты хитрые. У них кончик похож на треугольник и резьба слегка на конус и еще они подкаленные. На таких винтах собирают все на заводах . Ими обычно крышки прикручены у микроволновок . Блин , там М4

@Андрей-Туманенко спасибо за рекомендацию))) у меня алюминий толщиной 10мм))) нужен метчик)

Я так понял он гальванически развязан с сетью, это у него высокочастотный трансформатор стоит?

@franticboy сказал :

Я так понял он гальванически развязан с сетью, это у него высокочастотный трансформатор стоит?

вопрос к автору. Я выскажу предположение, что да. Но что на другой стороне платы не видно. Если там дорожки, соединенные с выходной цепью - то есть со вторичной. мне интересно как осуществляется стабилизация тока в нагрузке, если нагрузка развязана. По току в первичной обмотке? вряд ли.. должна быть какая-то обратная связь с выхода...

@Андрей-Туманенко Расскажите на базе какой микросхемы построен дарйвер?

@Схемотехник обратной связи тут нет

@Андрей-Туманенко Это обратноходовый преобразователь. Вообщем на первом такте когда микросхема открыта - происходит запас энергии. При этом первичная обмотка отключается когда на CS будет необходимое напряжение. А затем запасенная энергия в магнитопроводе отдается в нагрузку... И тут самое важное, что нагрузка должна соответствовать параметрам которые указаны для драйвера. То есть по напряжению и току. Если напряжение диодной нагрузки будет больше - ток просядет. Если напряжение диодной сборки будет ниже - то ток через диоды будет выше...

Вообщем тут очень строго с нагрузкой надо!

выходное напряжение 54 - 87 . Я правильно понимаю если COB модули на 10 Вольт , то последовательно их можно насобирать от 6 до 8 ?

@Андрей-Туманенко Да да, в указанном диапазоне. При этом интересно как будет изменяться значение тока при 6 или 8 модулях. И еще. Обратите внимание. что модуль нельзя включать на холостом ходу. Потому что у первичной обмотке отсутствует снабберная цепь. И микросхема погибнет... Права на ошибку нет! Запускать нужно ТОЛЬКО с нагрузкой. полярность путать нельзя.

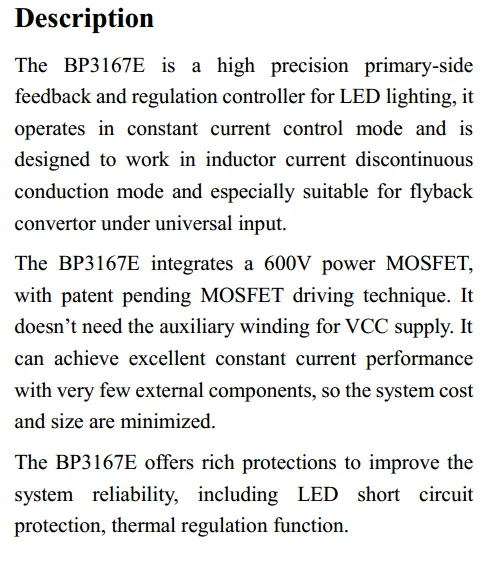

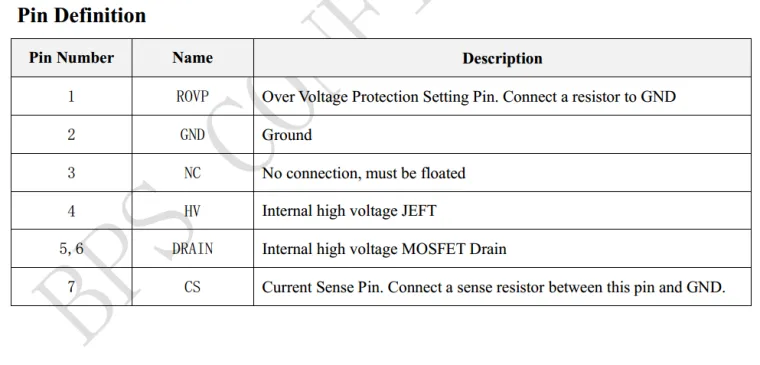

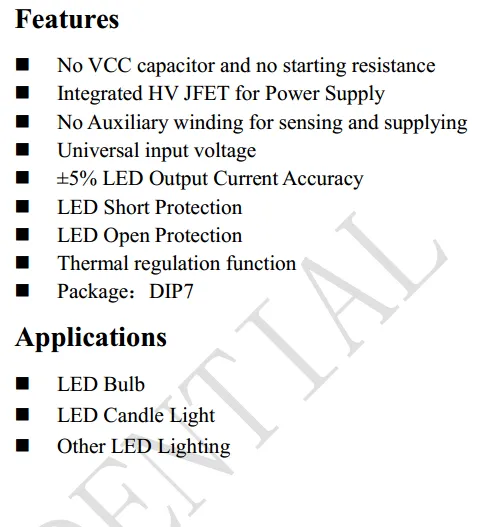

ну в описании на микруху как бы написано , что разброс по току всего 5%

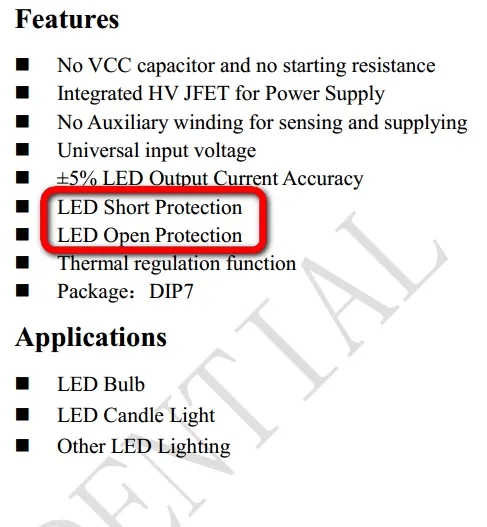

вроде как есть защита от КЗ и обрыва

@Андрей-Туманенко

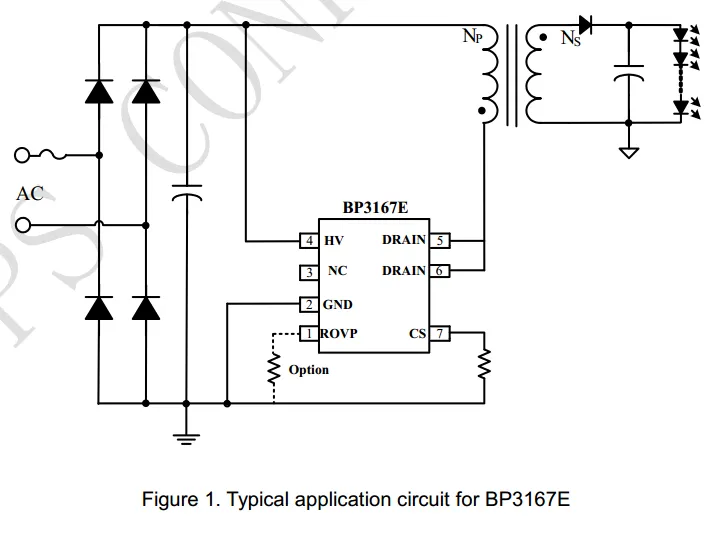

Посмотрите.

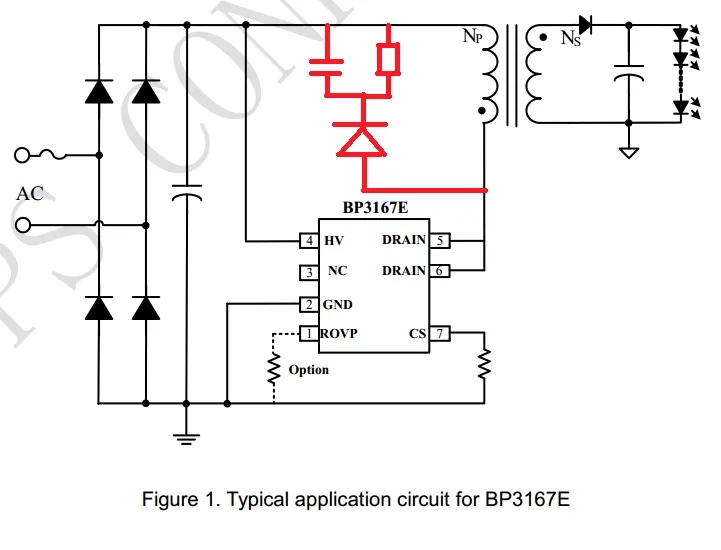

• красным показана цепь которая ОБЯЗАТЕЛЬНО должна быть в обратноходовом - она нужна чтобы напряжение на микросхеме, после этапа запаса энергии - не превысило допустимого значения.

• На холостом ходу нельзя запускать, потому что отсутствует обратная связь. А значит на холостом ходу выходной конденсатор БЫСТРО накачается до напряжения намного превышающее его допустимое!

• да выход преобразователя можно замкнуть и он не сгорит. Это такая особенность обратноходового преобразователя. Он не боится кз по выходу.

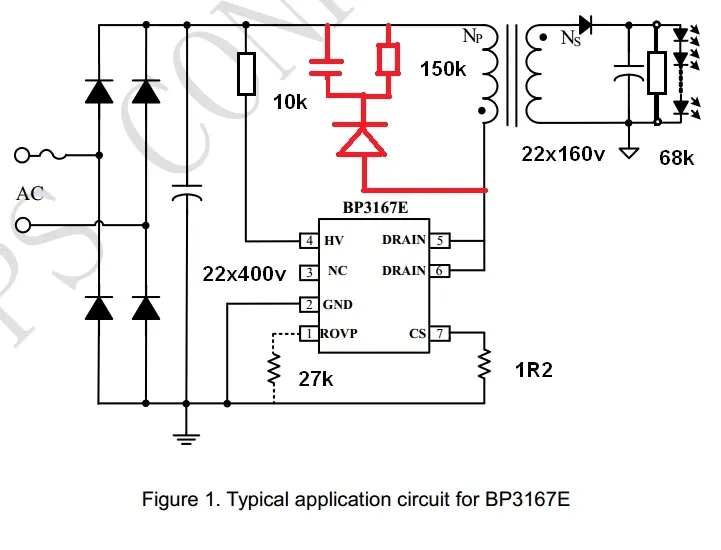

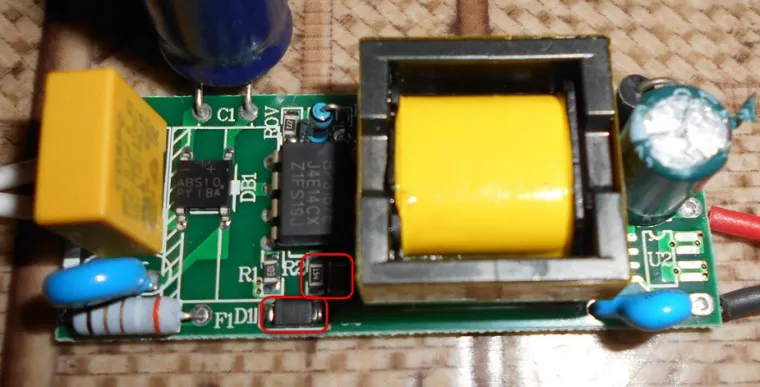

@Схемотехник D1, R2, C3 есть такое

@Андрей-Туманенко сказал :

D1, R2, C3 есть такое

Отлично, значит не так все грустно, а по сути все хорошо... На холостом ходу только нельзя, чтобы выходной кондер не выбило...

Хороший набор, светильник делать будете?

@Схемотехник вроде бы у него есть защита от всего этого, детали по крайней мере имеются:)

@ALEXLED сказал :

@Схемотехник вроде бы у него есть защита от всего этого, детали по крайней мере имеются:)

обратной связи по выходу нету... поэтому на холостом ходу включать опасно... Выходной электролит ничем не защищен... D1, R2, C3 - это для защиты самой микросхемы...

@Схемотехник хорошо, значит выходной электролит должен быть на 400v и выше....

Интересный набор! Доставка с алиэкспресс вновь заработала?

@Светотехника кто как на Али. Одни мухлюют , другие стараются . В одном недавнем заказе продавец дал трек отслеживаемый . Прождал больше месяца и посылку получили в Алматы , а я живу в Нур Султане . Получается дал один трек двум , а может и больше покупателям. Но посылка то одна и ушла по тому адресу куда ее отправили, т.е. в Алматы. Я отслеживал чужую посылку выходит и ничего не получил . Китайцы как всегда считают себя самыми умными , а по сути прохиндеи мошенники попадаются

@Андрей-Туманенко сказал :

@Светотехника кто как на Али. Одни мухлюют , другие стараются

И как выходить из таких ситуаций? вы скандал подняли?

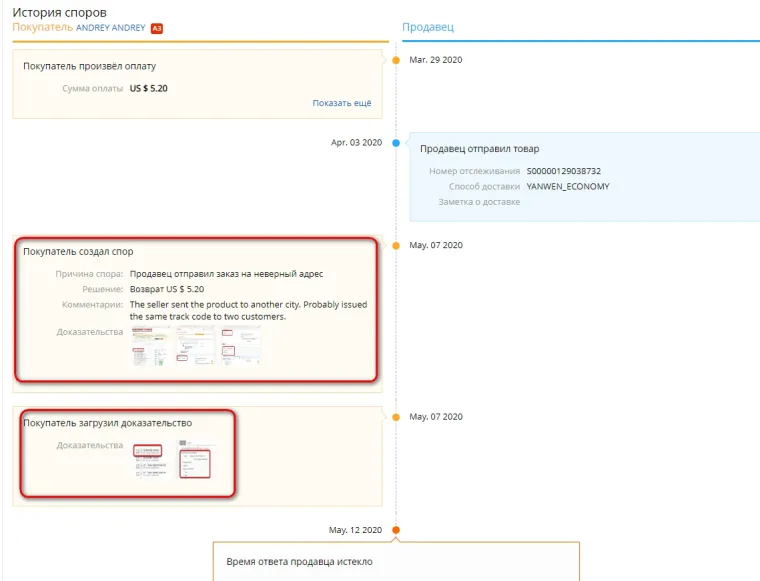

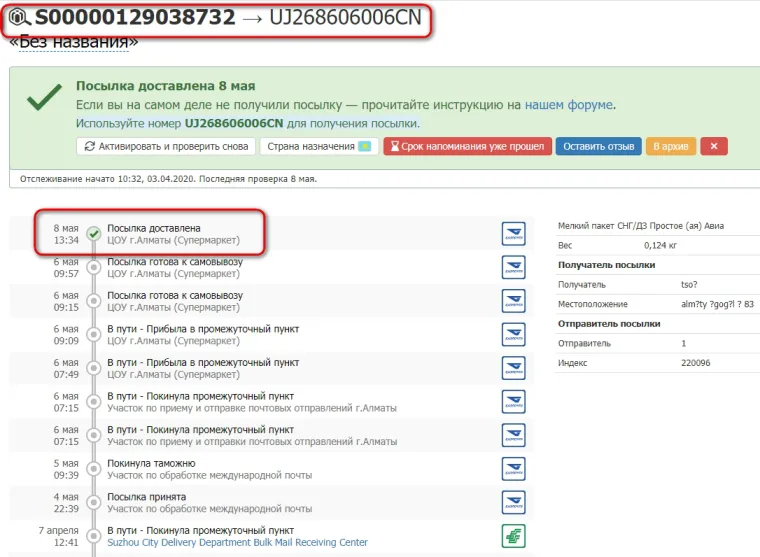

@Схемотехник По каждому заказу можно открыть спор. Предоставить доказательства и в течении недели его рассмотрят . Продавец предоставил чужой трек код . В поисковых системах видно как идет посылка и в каком городе ее выдали

В моем случае посылка была выдана в Алматы Когда Вы размещаете заказ автоматически делается скриншот товара на момент заказа и фиксируется все предоставленные Вами данные адрес , телефон, сколько денег Вы оплатили . Этой информации достаточно , чтоб доказать

Вот жду с 12 мая когда вернут деньги

@Андрей-Туманенко сказал :

По каждому заказу можно открыть спор.

ТОгда неясно, зачем так делать, если довольно просто доказать что обманули?

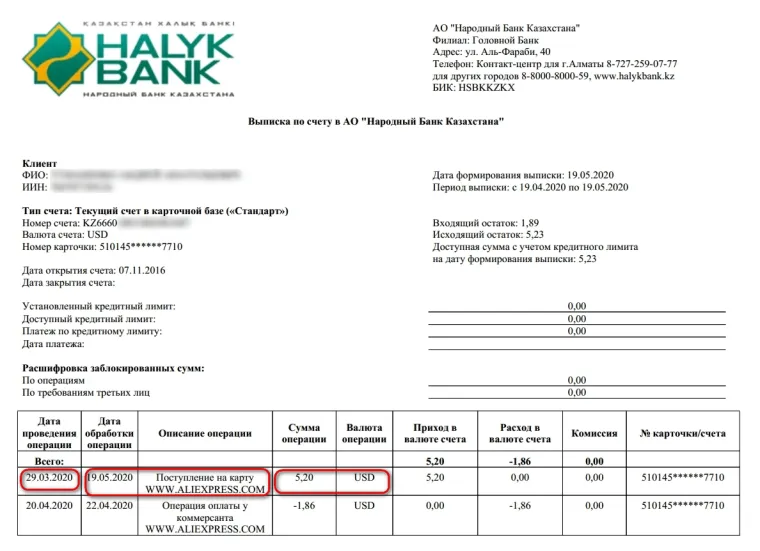

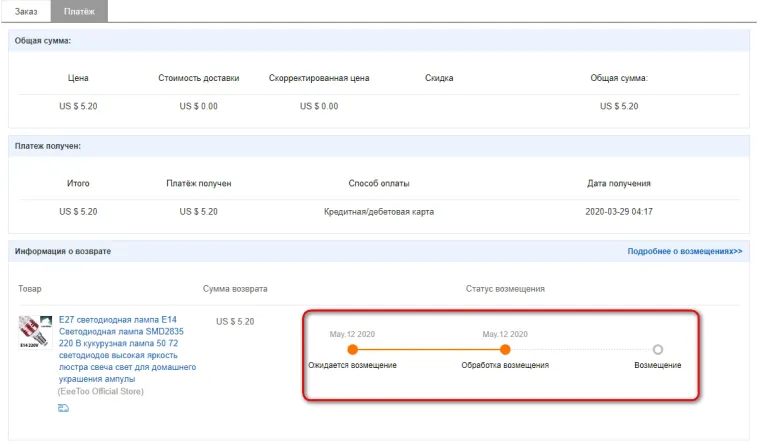

@Схемотехник Как только Вы заказываете и оплачиваете товар сразу списываются с карты деньги. А теперь представьте сколько таких заказов ежедневно . Все эти деньги уходят в Лондон и Вы ожидаете посылку до 60 , а теперь до 90 дней . Получается деньги лежат от 25 - 90 дней на каком то счете , а по истечении 90 дней выясняется , что Вас обманули ! Но Ваши деньги пролежали как на депозите , т.е. набежали проценты. У меня заказ $5, а если таких заказов млн . и половина из них липовые ? Кто то открывает спор и требует вернуть деньги, а кто то нет . Весь расчет на это ! Алиэкспресс это редкостная пирамида ! Более того за 90 дней можно изготовить товар и его отправить , а значит почти нет риска затоваривания на складах. Сама по себе предоплата это авансирование , т.е. Вы еще ничего не можете подержать в руках , а деньги уже оплатили. Схема простая как три рубля и главное рабочая! Так можно вообще воздух гонять . С Вас взяли деньги , а через 90 дней вернули типа ошиблись с адресом доставки . Но проценты при этом получили за три месяца с общей суммы на этом самом счете куда стекаются платежи . Китайцы редкостные прохиндеи ! Вот выписка с 29 марта по 19 мая $5 просто проболтались на счете Алиэкспресс и так как товар я не получил , то мне просто по спору вернули деньги. Попробуйте взять деньги в ломбарде или кредит в банке без процентов и без залога. Не получится ? А у Алиэкспресс получается ! Вы им даете деньги за товар , которого по факту даже может еще и нет , его даже не изготовили. Проходит 90 дней это срок защиты покупателя и Вам возвращают Ваши деньги просто потому , что товар потерялся при доставке или вообще не был отправлен , а Вам дали трек код другого покупателя .
