Зажигаю Navigator 10W .

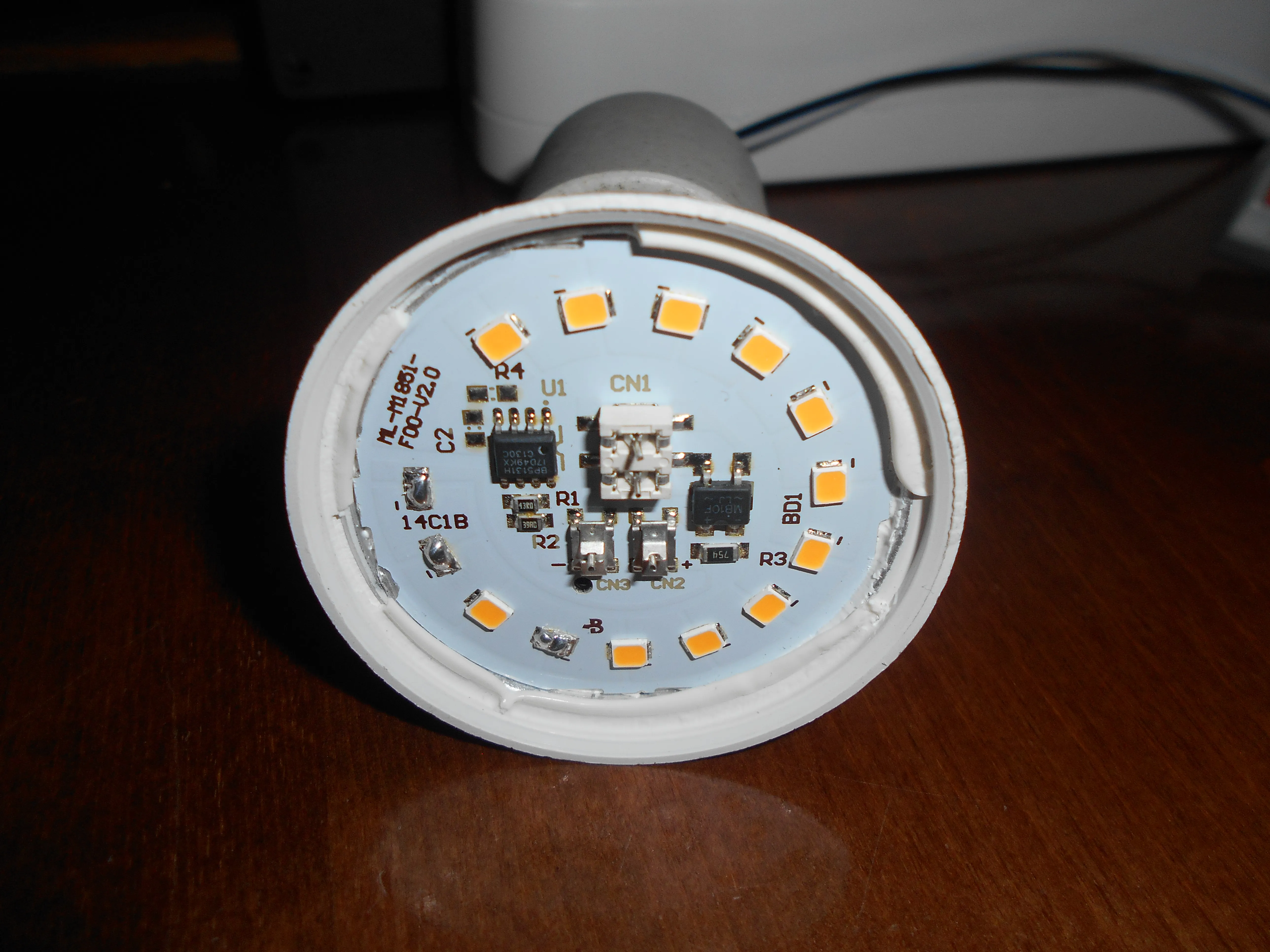

Всем здравствуйте . Сегодня я покажу насколько нецелесообразно исключать светодиоды из схемы светодиодной лампы с линейным драйвером. В результате проверки было выявлено три неисправных светодиода. В лампе применили светодиоды на 18 Вольт . Исключаю их из схемы .

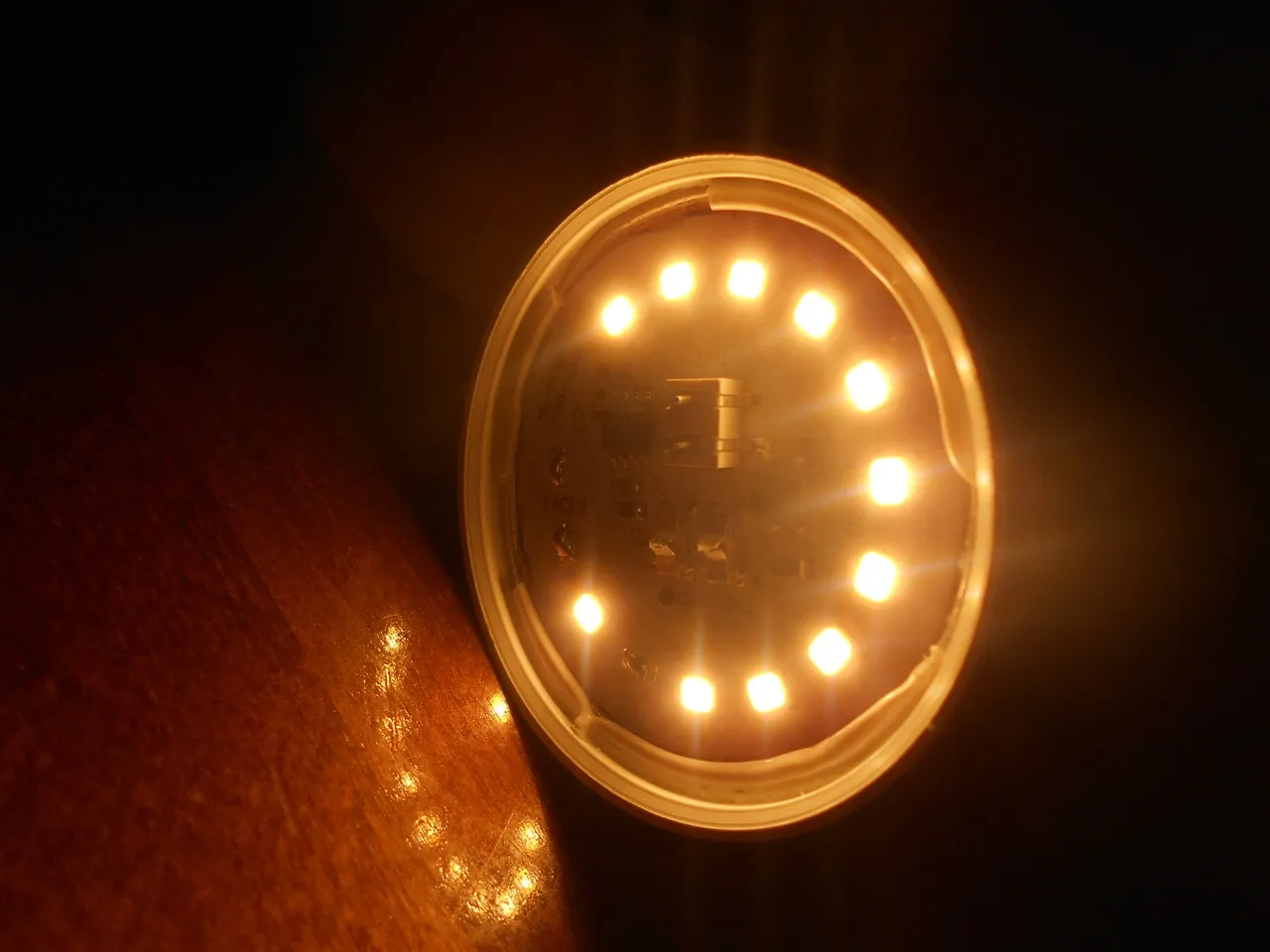

Включаю. Отлично , лампа работает ? Конечно же нет , точнее не так как надо . Теперь несколько измерений , которые прояснят ситуацию.

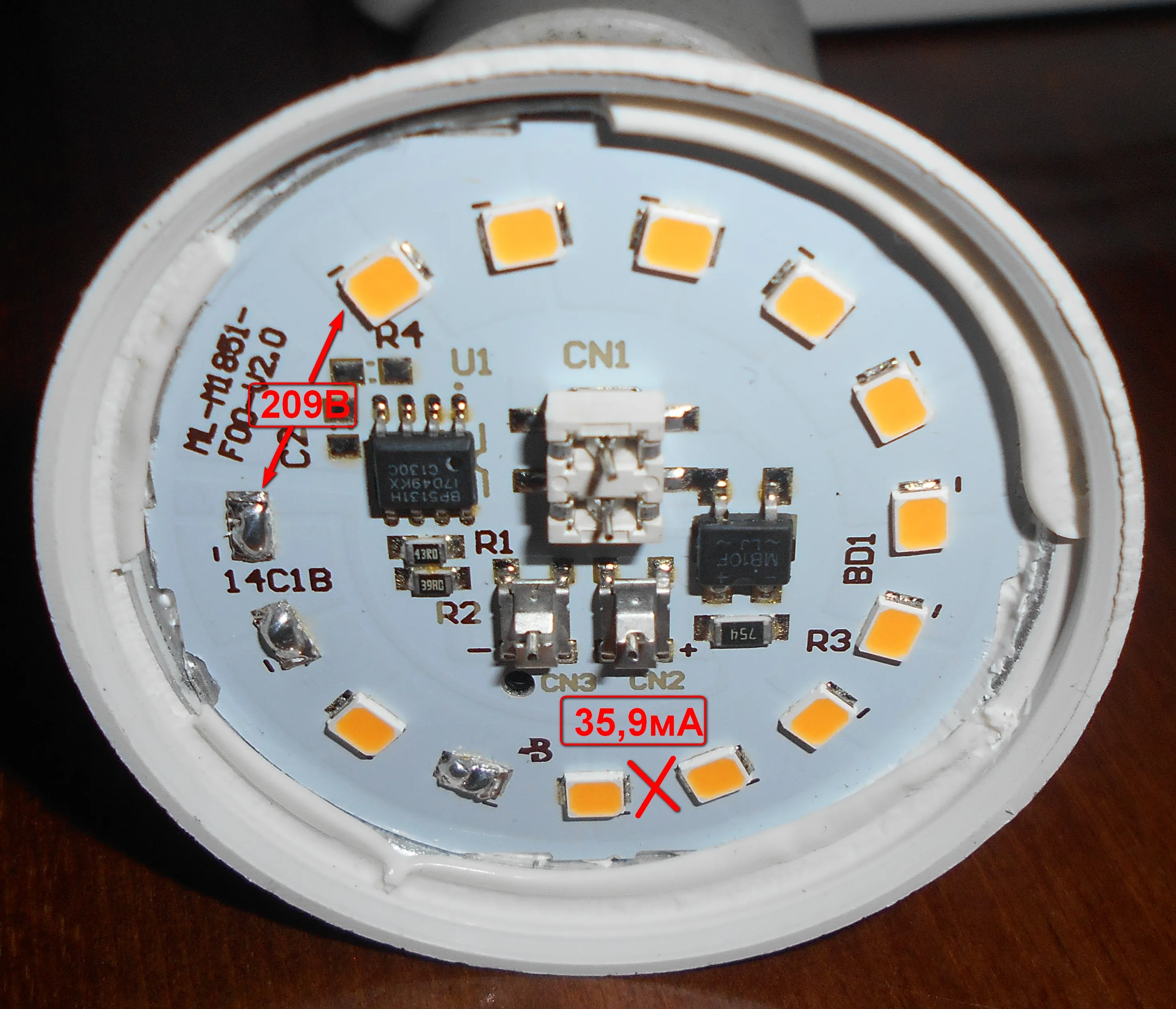

Общее падение напряжение на светодиодах 209 Вольт . Ток в цепи светодиодов 35,9 мА . Если исключить еще один светодиод ток не изменится , т.е. BP5131 работает правильно . Потребляемая мощность по постоянному току 7,5 Вт . Падение напряжения на каждом светодиоде примерно 19 Вольт , что указывает на их износ.

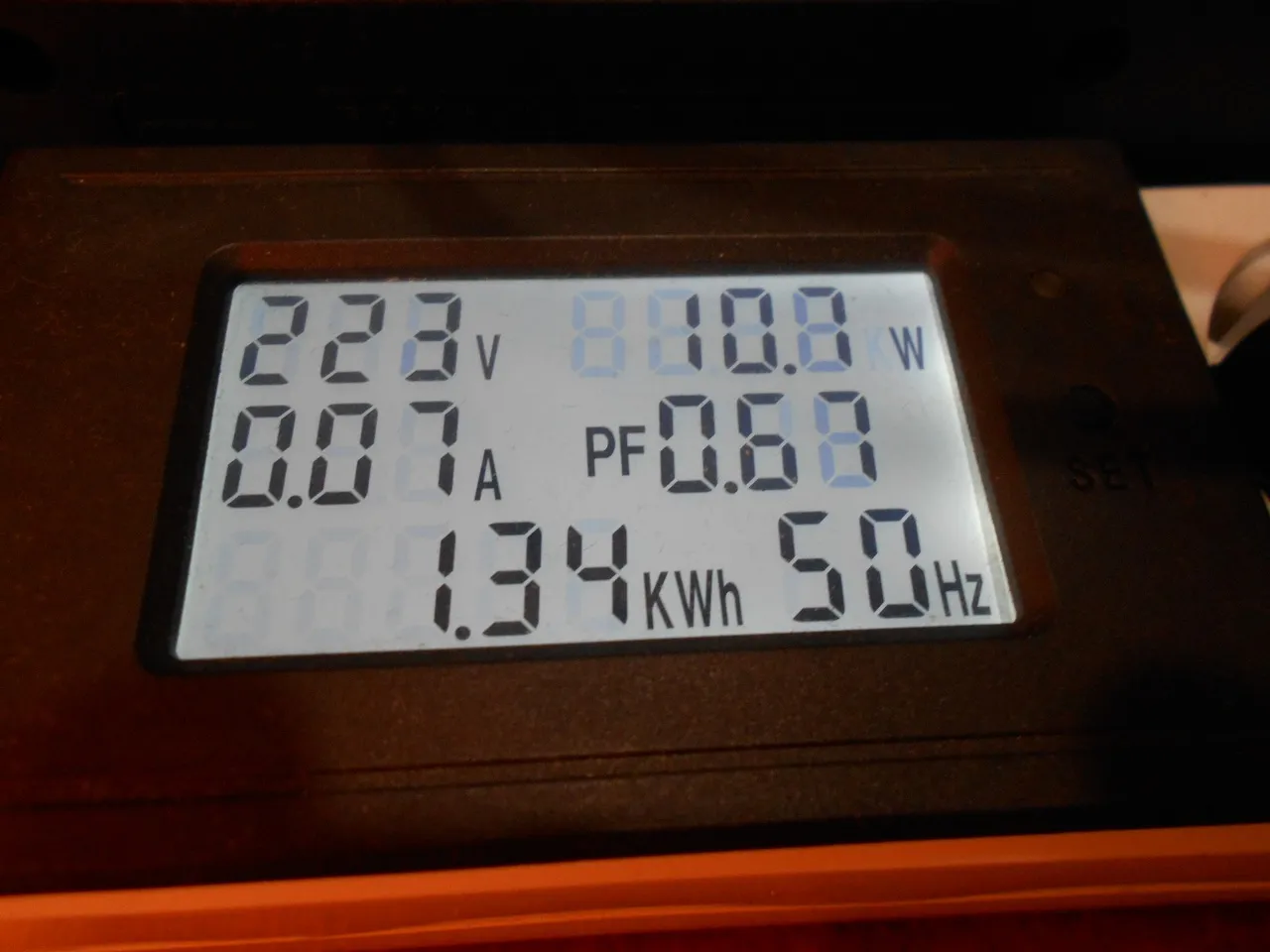

В общем лампа на выброс или нужно менять все 14 светодиодов и вот почему . Потребляемая мощность лампы по переменному току 10,7 Вт , а по постоянному 7,5 Вт. КПД драйвера после исключения из схемы трех светодиодов существенно ухудшился . Лампа очень сильно при этом нагревается и нагревает ее микросхема стабилизации тока.

Комментарии4
11 месяцев назад

Спасибо, но в общем действительно, лампа стала сковородой (

1
11 месяцев назад

Уважение мастеру. Как считаете, сколько еще могла бы проработать в таком режиме?

1
11 месяцев назад

Зато какие восторженные отзывы и трафик собирают подобные способы!

2
11 месяцев назад

Спасибо за исследование. Можно сделать краткий вывод, что даже самый неэффективный светодиод лучше, чем попытка рассеять его мощность на линейном стабилизаторе.

Как показало исследование, шунтирование такого количества светодиодов существенно увеличивает рассеиваемую мощность на лампе.

Поэтому, для ламп с линейным драйвером, крайне не выгодно шунтировать нерабочие диоды, а также работать на повышенном напряжении питания.

И мы естественно, все понимаем, что такие ограничения не распространяются на лампы с импульсным драйвером.
