Блок питания "Горизонт" тест на стабильность

Всем здравствуйте . Сегодня будет тест на стабильность . Буду увеличивать сопротивление в нагрузке с шагом 0,33 Ω пока блок не перестанет уходить в тепловую защиту. При нагрузке 7,59 Ω блок перестал отключаться после прогрева.

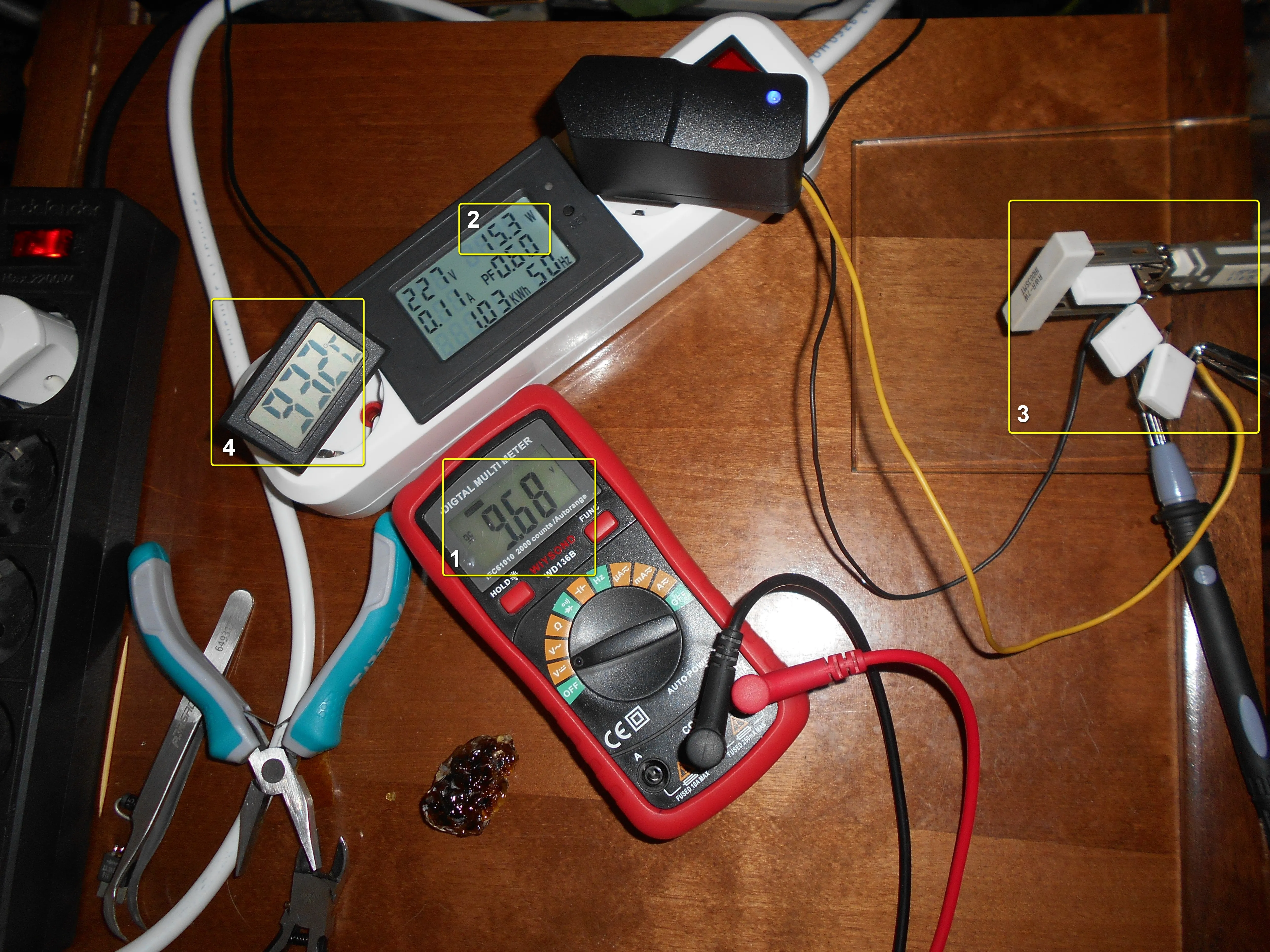

Напряжение на выходе 9,68 Вольт (1). Потребляемая мощность 15,3 Вт (2). Сопротивление нагрузки 7,59 Ω(3). Максимальный ток на выходе блока питания 1,275 А . Температура импульсного трансформатора остановилась на отметке 93,2 °C (4). КПД блока питания так себе .

Заключение :

1.Схемотехника устаревшая , в блоках 2012 года такая же

2.Из схемы исключены большинство элементов , т.е. блок максимально удешевлен.

3.Способен выдать 1,275 А , но элементы схемы нагреваются до 93,2 °C

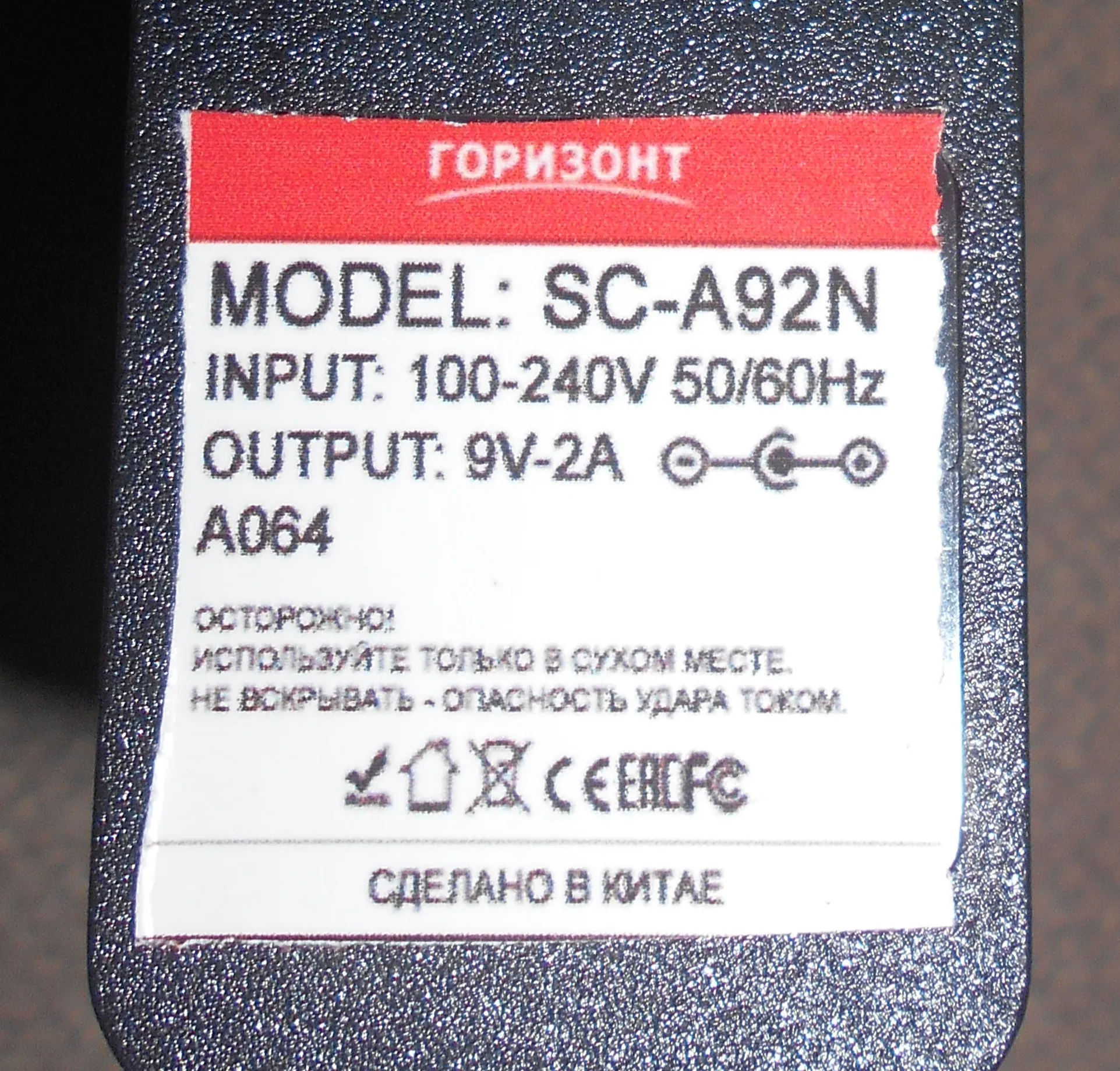

4.По факту это одноамперник , похоже переклеили шильдик.

В общем блок на троечку из пяти звезд.

Для исключения перемаркировки лучше вот такой вариант . Тут ничего не переклеишь .

Комментарии1
около 1 года назад

Хм интересно какой кпд был бы на 1 ампере. А вот этот блок "орико" указано 2 ампера его проверяли?
