Что внутри ?
Предлагаю угадать что положил производитель в лампу ЭРА . Я думаю драйвер линейный , 28 светодиодов на 9 Вольт (60мА) или 14*2 на 18 Вольт (30 мА). Мощность каждого 0,5 Вт. Режим работы облегченный , т.к. ток в цепи светодиодов 50 мА . Пишите Ваши варианты
Источник :
https://youtu.be/2UWOJsGrJZE
@Андрей-Туманенко сказал :
По поводу количества диодов, автор нам подсказал... Поскольку на номинальном напряжении пульсации практически отсустствуют, а у же при 170В на входе световой поток резко падает, то сделаю такой же вывод по поводу драйвера - судя по всему, он линейный... По поводу режима работы диодов и их характеристик гипотезы стоить не буду, так как надо думать, а что-то не хочется))
@Схемотехник сказал :

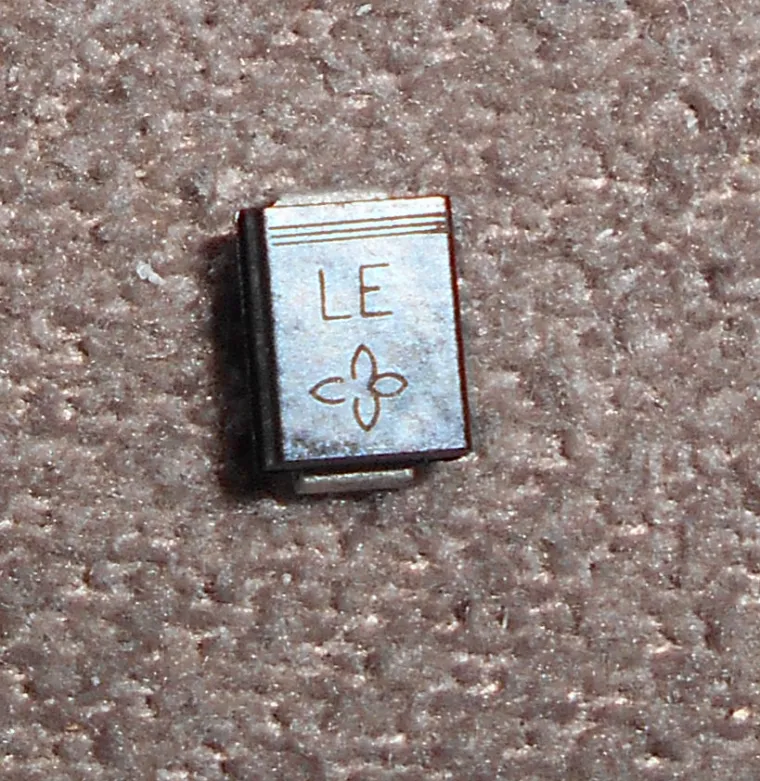

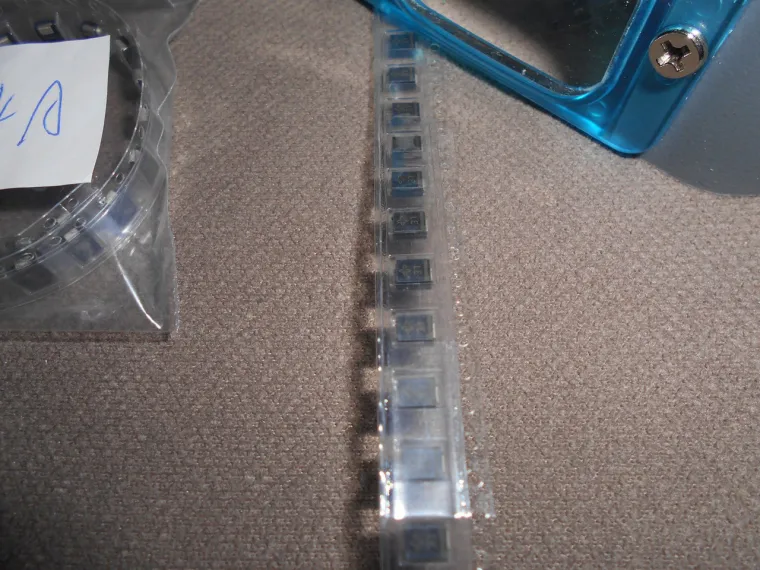

а мне придется . Супрессоры надо как то применить ...
@Андрей-Туманенко сказал :

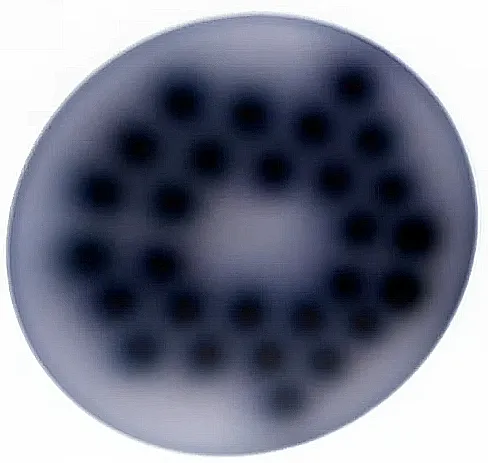

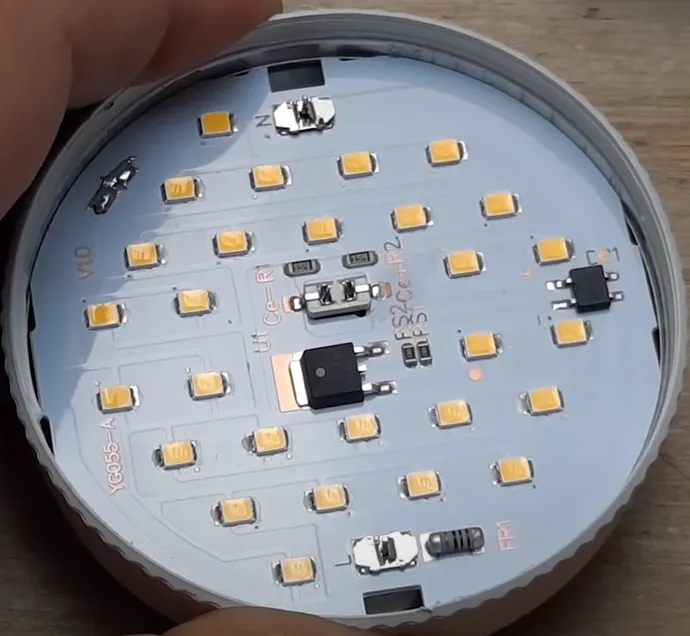

Согласно данным из видео, световой поток лампы сильно падает уже при 170В на входе. Поэтому, можно предположить, что амплитудное значение напряжения, а именно 170 * 1,41 = 240В. Получается, что общее падение светодиодной цепочке находится на уровне 240В-250В... Далее, из картинки видно, что количество диодов в лампе составляет 28 штук... И вот на основании этих цифр можно предположить следующие схемы:
Одна цепочка из 28 диодов по 9В, (28 * 9 = 252В). При этом известно, что мощность лампы 11Вт. Поэтому, ток через диоды можно прикинуть: (11Вт / 252В) * 1000 = 43мА.
Две параллельные цепочки по 14 штук в каждой. При этом падение на каждом диоде должно быть на уровне 18В (14 * 18 = 252В). И тогда получается, что ток в размере 43мА делиться между двумя цепочками... Определить в каком режиме работают диоды в обоих случаях не представляется возможным.
Ого! Интересно, куда же вы их планируете применить?
@Схемотехник сказал :
Как уже известно в светодиодных лампах обычно применяют три типа драйверов. Такая зависимость светового потока от входного напряжения в нашем случае указывает на то , что драйвер линейный без дросселя . Пульсации светового потока незначительные поэтому это не балластный драйвер.
Фактическая мощность лампы 11 Вт и если ее разделить на 28 светодиодов , то получится 0,4 Вт на каждый. В основном применяются светодиоды 9 Вольт 60 мА или 100 мА (0,5 Вт и 1 Вт соответственно). В нашем случае либо 9 Вольт 60 мА , либо 18 Вольт 30 мА в зависимости от схемы подключения.
Светодиоды 9 Вольт 60 мА считаются как 0,5 Вт , но у нас 0,4 на каждый и потому режим считаю облегченным.
Производитель снизил ток в цепи светодиодов от паспортного , а падение светового потока скомпенсировал количеством светодиодов.
Не думаю, что в лампе две цепочки из 14 светодиодов , скорее всего одна из 14 парно соединенных . Хотя такое подключение как описали Вы я встречал в лампе ЭРА 25 Вт Е27
@Схемотехник сказал :

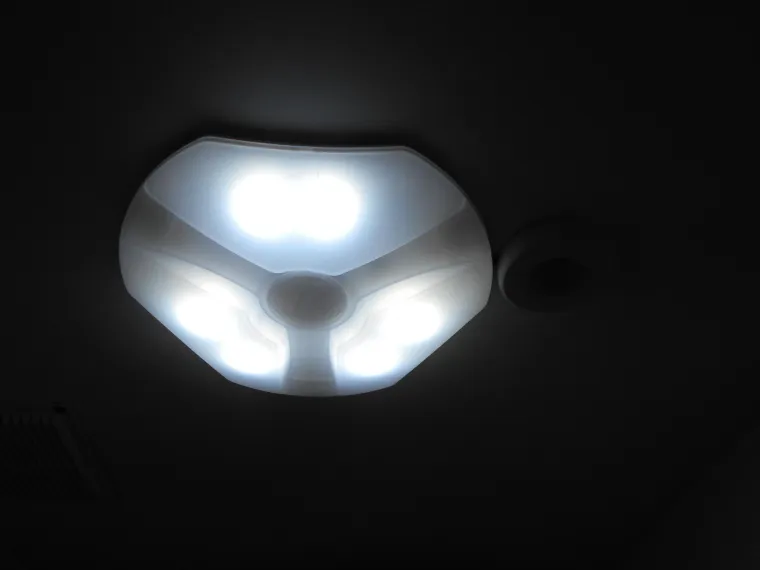

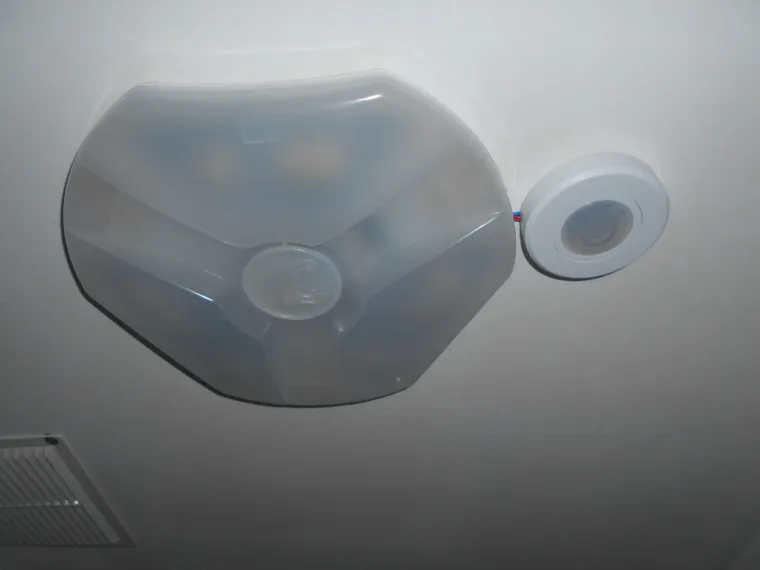

На супрессорах я планировал собрать защиту в светильник . Но вместе с ними заказал инфракрасный датчик движения. Он пришел раньше и уже на своем месте.
Если нет никаких движений под датчиком он отключает свет через 4 минуты. Перегреть COB ы теперь намного сложнее . Раньше просто забывали выключить свет в туалете и светильник работал по 10 и более часов. Теперь вот думаю стоит ли городить защиту на супрессорах ? Если только чтобы посмотреть как это все будет или не будет работать.
@Андрей-Туманенко сказал :
Согласен!
@Андрей-Туманенко сказал :
Если честно, я уже забыл их характеристики. Но мы вроде бы обсуждали, что на высоком напряжение вряд ли они смогут справиться, так как можно рассеиваемая на них может превысит допустимые значения...
@Андрей-Туманенко Расскажите подробнее от датчике. Никогда такими изделиями не пользовался, а интерес есть... Как настраивать датчик? нужно ли его ориентировать? на какой площади он контролирует движение? и в каком радиусе? Можно ли "выставить" нужную площадь, а также отсеять другие площади от ложных срабатываний? Можно ли изменить время работы при отсутствии движений?
@Схемотехник сказал :
наверно нужно обзор сделать с описанием
@Андрей-Туманенко сказал :
Да было бы интересно посмотреть и почитать, более подробно!
@Схемотехник сказал :

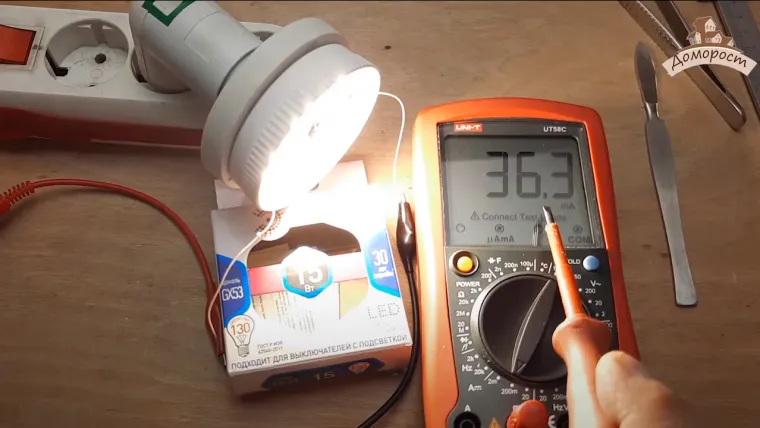

Ток оказался 36 мА . Облегченный режим так и есть.
Или это светодиоды мощностью 0,3 Вт ? Такие встречаются ?
Температура диодной платы 69 град. , что тоже радует. Еще бы драйвер импульсный . Световой поток у лампы просто сказка и корпус композит тоже хорошо .
@Андрей-Туманенко сказал :
Рассчитывать на щедрость производителя - не приходится... Вряд ли там "супер" диоды работающие в очень "легком" режиме...
Температура платы 69 градусов это при 11Вт мощности? Тут вопрос к @Светотехника на каком входном напряжении проводились измерения. Если на пониженном, то и мощность намного ниже 11Вт...

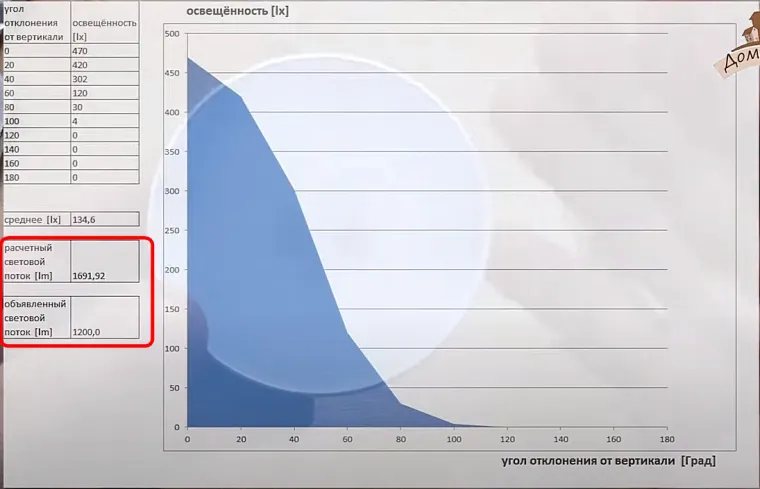

Световой поток больше заявленного на 40,9% ??
Производитель при 15Вт заявляет световой поток на уровне 1200 Лм, это значит светоотдача равна - 80 Лм/Вт, что правдоподобно... А вот при реальных 11Вт и световом потоке на уровне 1690 Лм, получаем светоотдачу - 153 Лм/Вт.
@Схемотехник сказал :
Вроде как у филаментных ламп 100-120 Лм/Вт. Но в них прозрачное стекло . В светодиодных лампах рассеиватель прилично "съедает" световой поток .
