Реле давления насосной станции водоснабжения частного дома. Снимаю и обслуживаю.

Перед обслуживанием реле давления отключаем насосную станцию от сети 220 вольт. Реле давления установлено на насосной станции и крепится к её трубопроводу накидной гайкой. При этом проверить и обслужить реле давления вполне удается не откручивая эту гайку . Почему это удобнее? Не потребуется лишний раз тревожить разбирать/собирать водопроводное соединение тогда, когда добраться надо не до самой этой накидной гайки, а до резиновой мембраны, которая скрывается под металлической крышкой реле. Кроме того, есть такие варианты реле, когда гайка и вовсе не накидная - она не проворачивается отдельно от всего корпуса реле. В таких реле гайка приварена к корпусу и, чтобы снять с патрубка такое реле, крутить надо даже не гайку а весь его корпус. Естественно, придется полностью отключить и электрокабель, идущий внутрь реле, да и тогда не факт, что весь корпус реле получится провернуть не разобрав половину всей насосной станции... Поэтому, намного удобнее открутить четыре винта крепления металлической крышки мембраны и легко и просто реле давления сразу отделяется от станции и готово к проверке и обслуживанию мембраны.

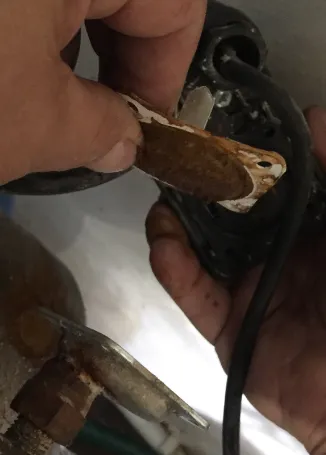

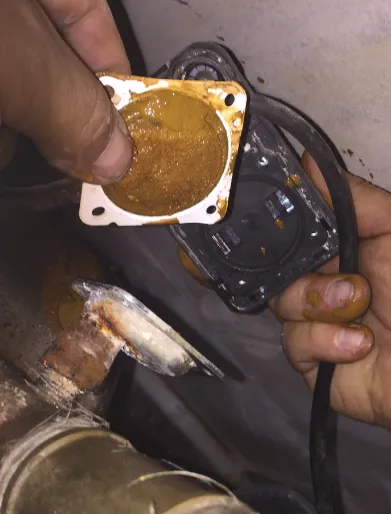

На фотографиях видно, как жутко загрязнилась мембрана за много лет. Всю эту грязь надо аккуратно отмыть с белой резины мембраны обычной теплой водой. Мыть надо аккуратно и просто руками, без использования каких либо дополнительных приспособлений. Иначе легко можно разорвать мембрану и тогда реле давления придется менять. Очистив мембрану надо перейти к очистке металлической крышки. Чистить её вполне можно не снимая и не откручивая ту саму гайку о которой я уже писал выше. Вот какой была крышка до чистки:

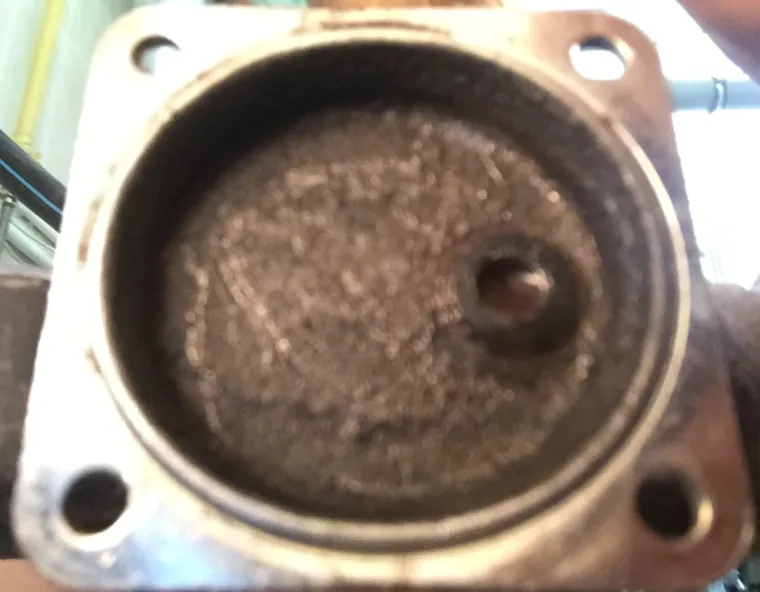

Видно, что отверстие в крышке практически полностью забито и заросло какой то грязью и в таком состоянии реле давления вполне могло не сработать на выключение насоса при положенном верхнем давлении 3 бара и насос насосной станции вполне мог нагнетать давление все выше и выше. Если такое произошло, это вполне могло привести и к разрыву старого расширительного бака , как самой ненадежной детали водопровода на тот момент . Надо обязательно аккуратно, очистить всю грязь не только с самой внутренней поверхности крышки но и главное, хорошенько прочистить отверстие на всю его глубину! Если очистить отверстие не помогает уже и стальная проволока то для прочистки можно даже использовать саморез, подходящего диаметра аккуратно держа его пальцами. Вот так выглядит крышка и отверстие в ней после чистки:

Обязательно надо проверить и состояние электрических контактов. Достаточно снять верхнюю пластиковую крышку корпуса реле, чтобы увидеть их состояние. У меня с контактами нет никаких проблем . Не залипли и не подгорели . С ними все оказалось совершенно нормально, поэтому я закрыл крышку ничего не трогая под ней.

Отмытую мембрану поставил на место. Реле давления прикрутил к крышке на четырех легко откручивающихся/закручивающихся винтах. Подключил насосную станцию к питанию 220 вольт. И она отлично продолжила работу, уверенно и благодарно переключая контакты реле давления на минимальном и максимальном уровне давления.

Комментарии5
больше 3 лет назад

Как часто надо чистить такие агрегаты? За какое время у вас загрязнилось реле и не надо ли его полностью заменить, это наверное дорого и тяжело все менять, но спокойная и надежная жизнь спокойнее.

1
больше 3 лет назад

@Slava Укажите пожалуйста название изделия! Хочется подробнее узнать что и как...

1
больше 3 лет назад

@Схемотехник сказал :

название изделия!

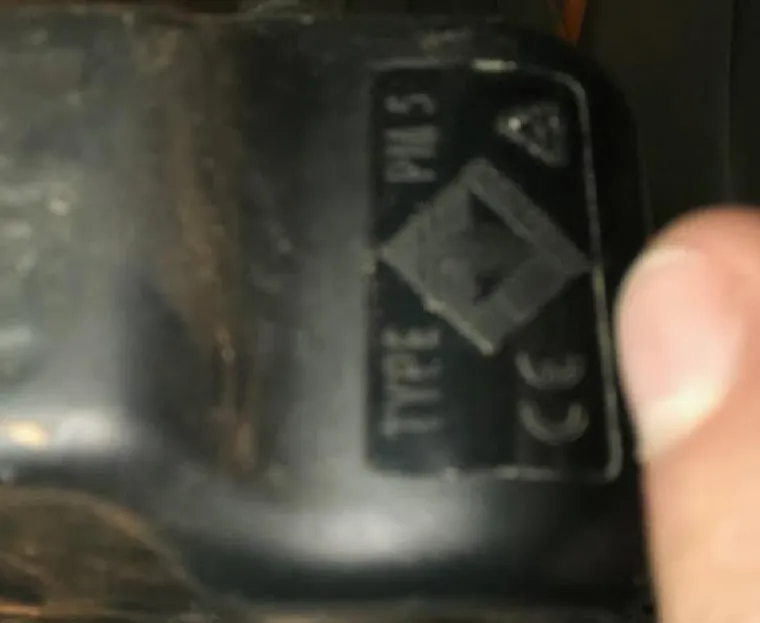

Вот фотография надписи на верхней крышке моего реле давления PM 5
