Розетка Hegel USB встраиваемая 3.4 А
Всем здравствуйте ! Перед нами USB розетка за 3515 рублей . Разберем ?

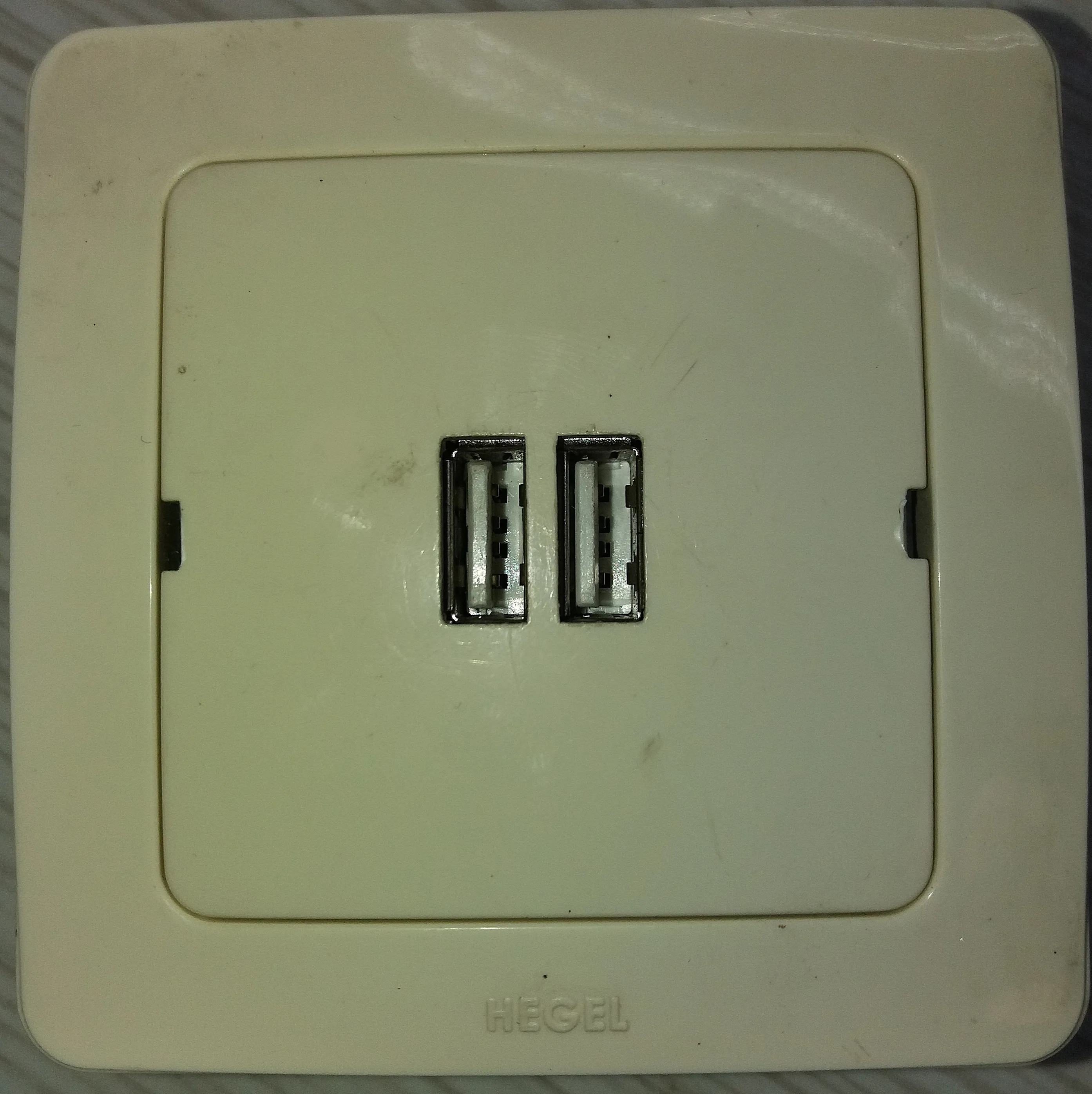

Розетка слегка поюзанная и не работает.

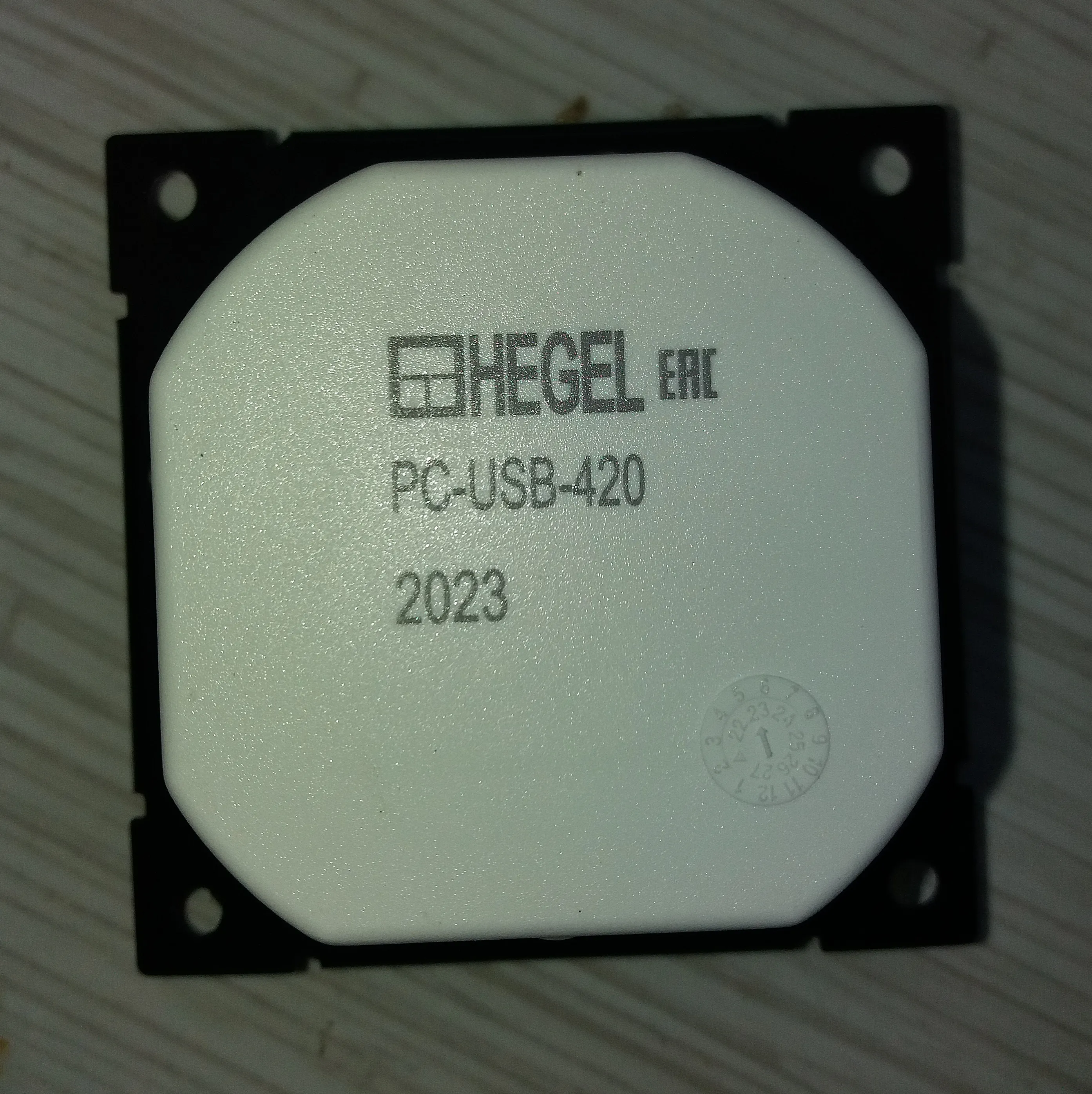

Значит нужно разбирать. Маркировка на пластике февраль 2023 год .

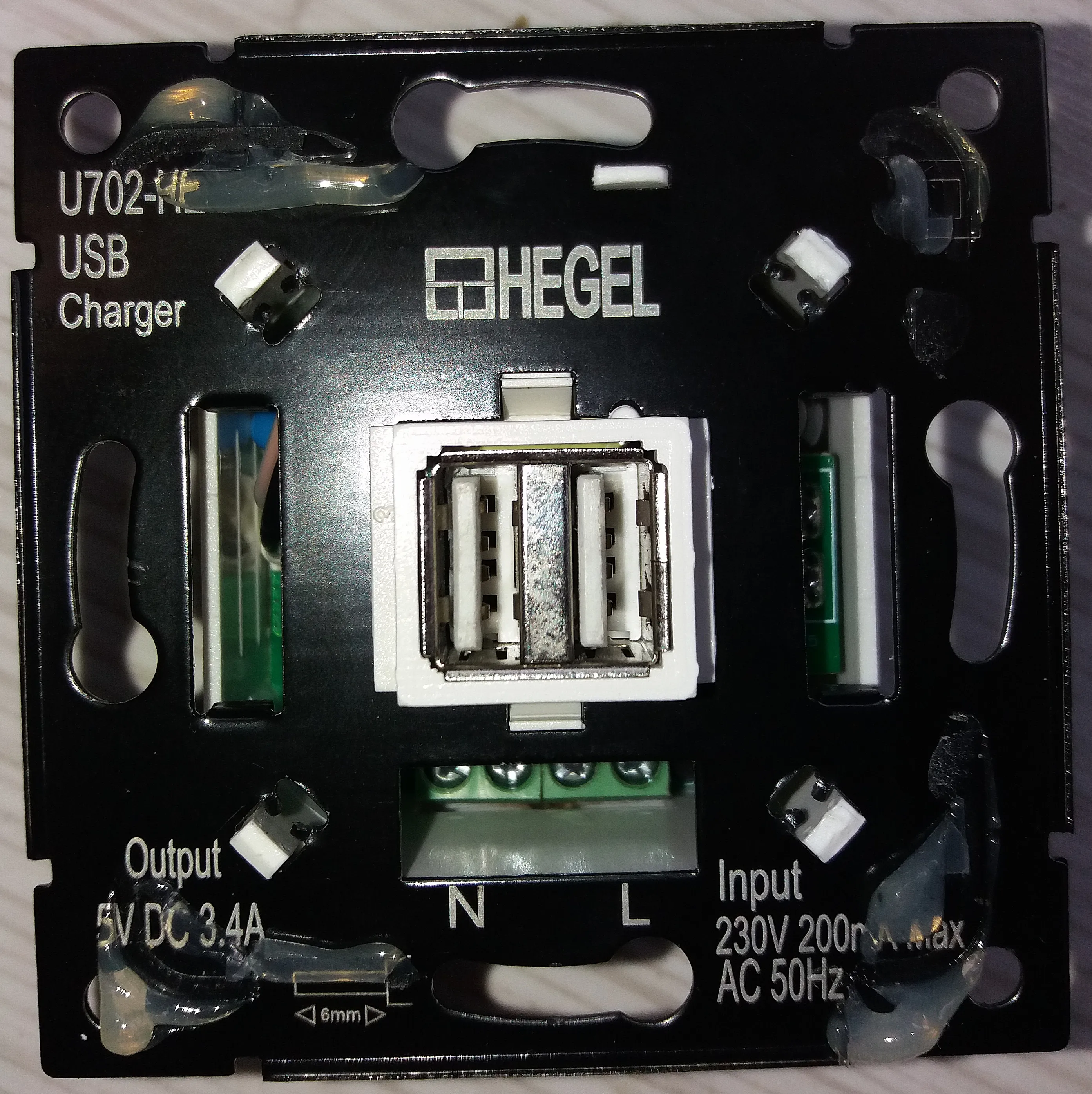

Под крышкой все выглядит прилично.

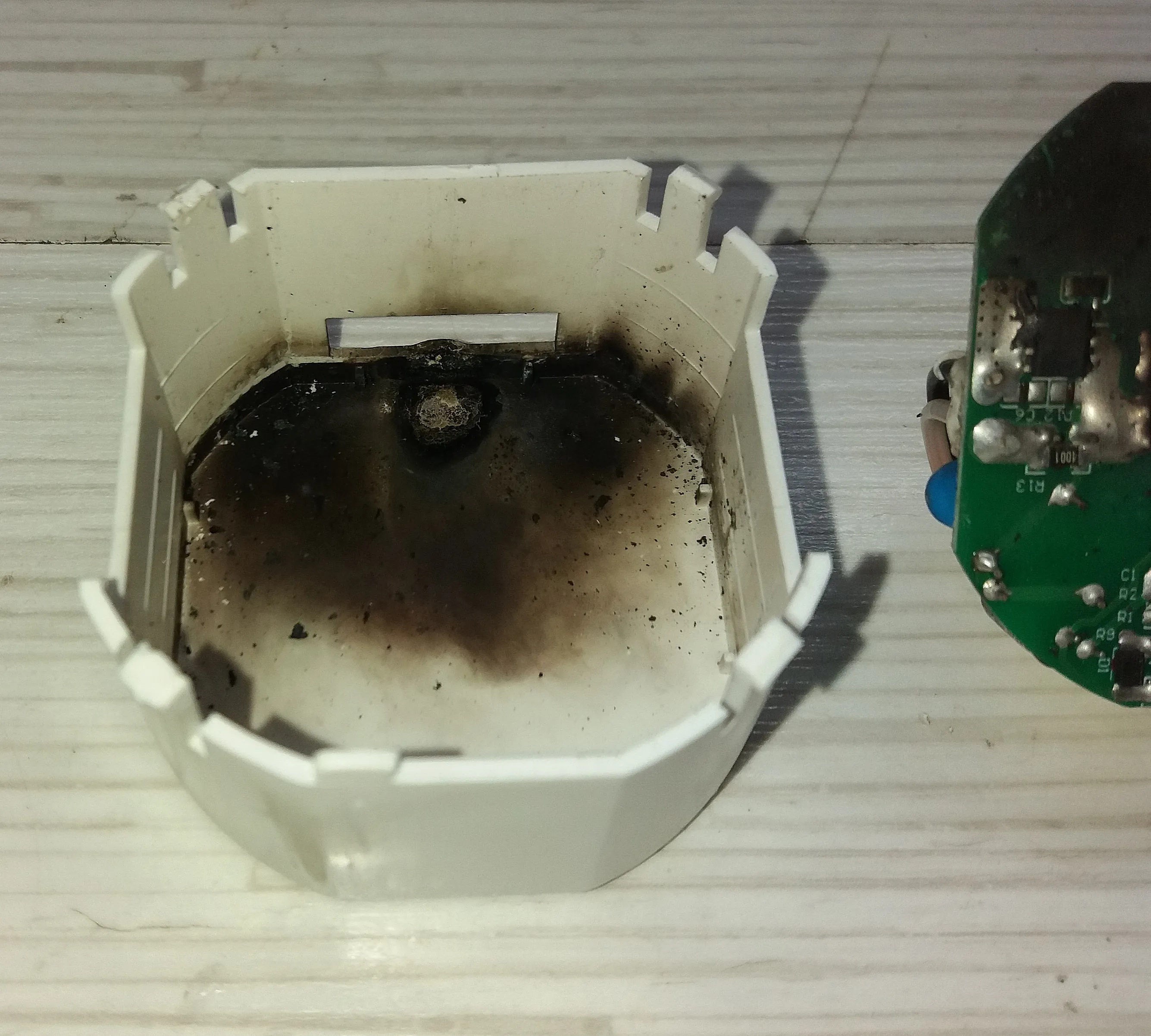

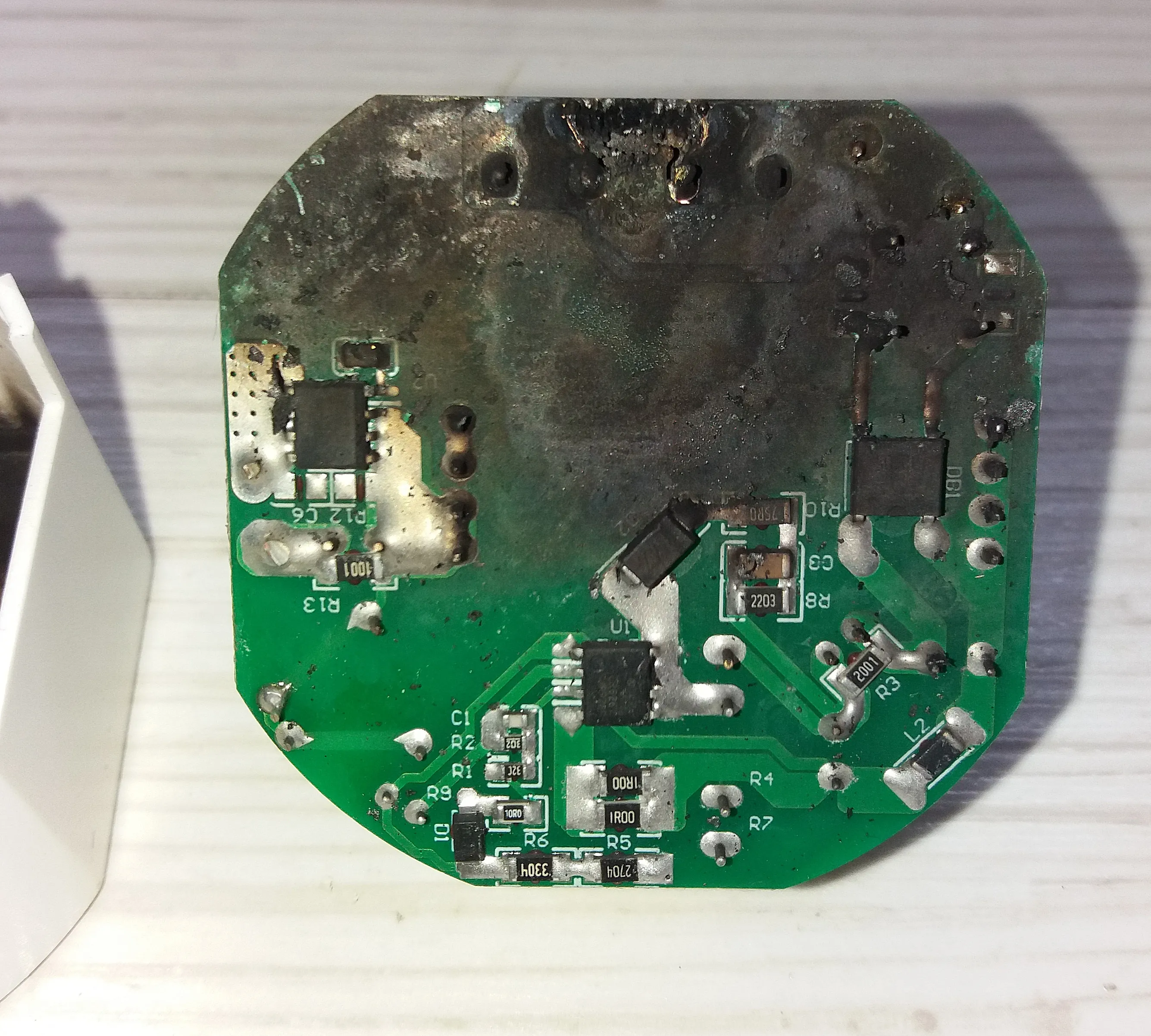

А вот тут уже не так красиво . Что-то явно пошло не так.
Все это отмоем и разглядим получше.

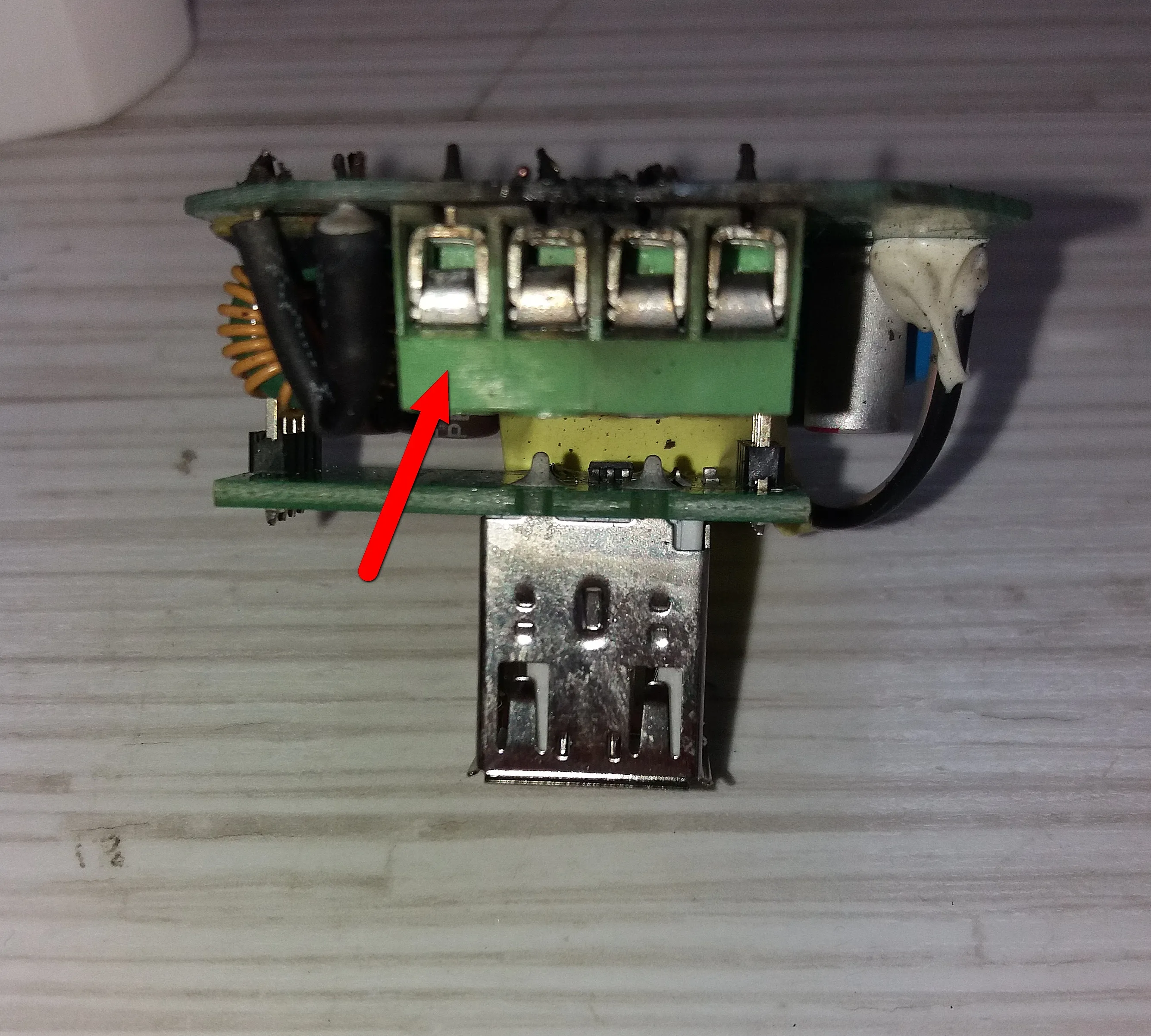

Разъем под замену.

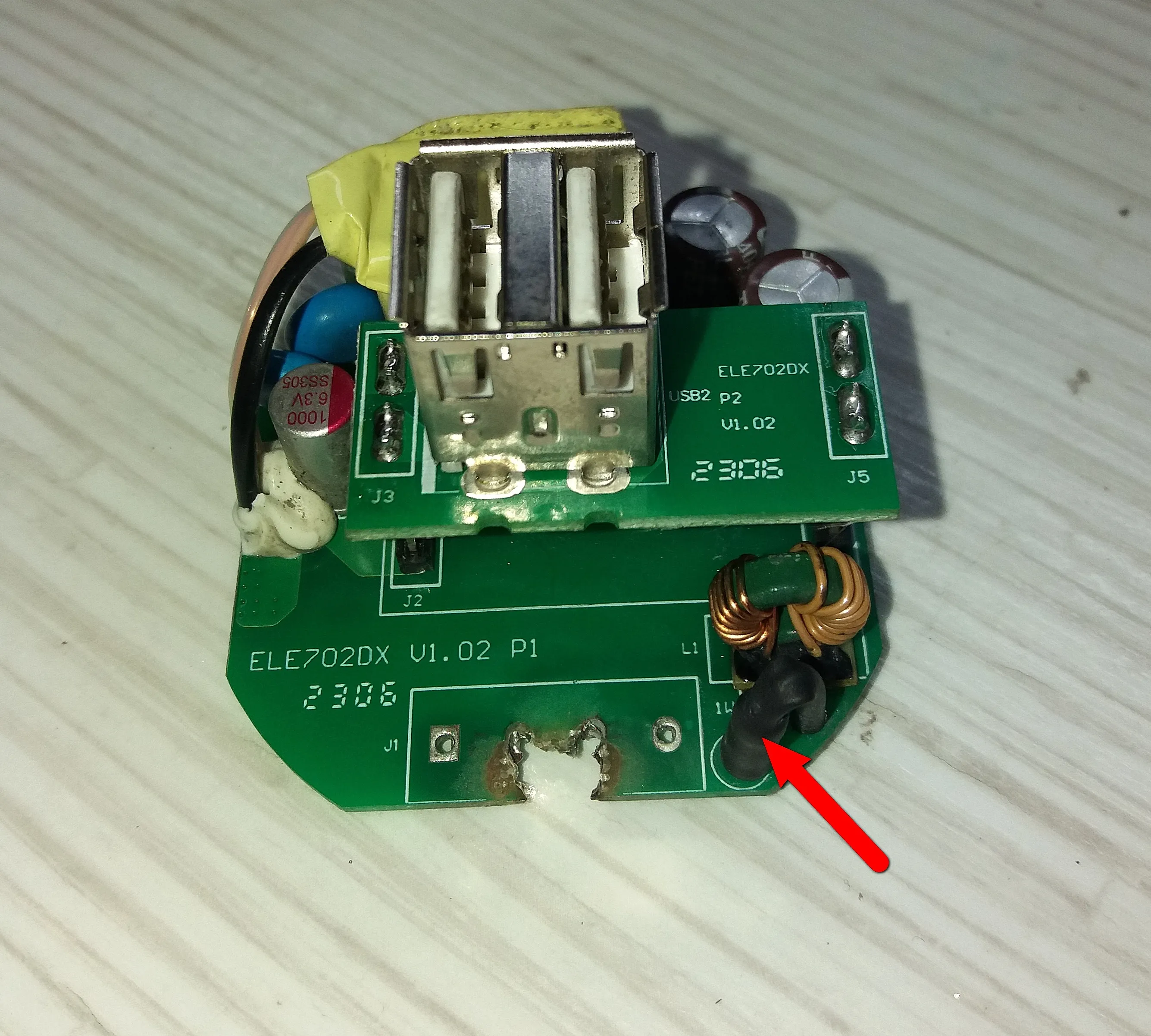

Разъем демонтировал , все отмыл. Резистор-предохранитель сгорел не просто так .

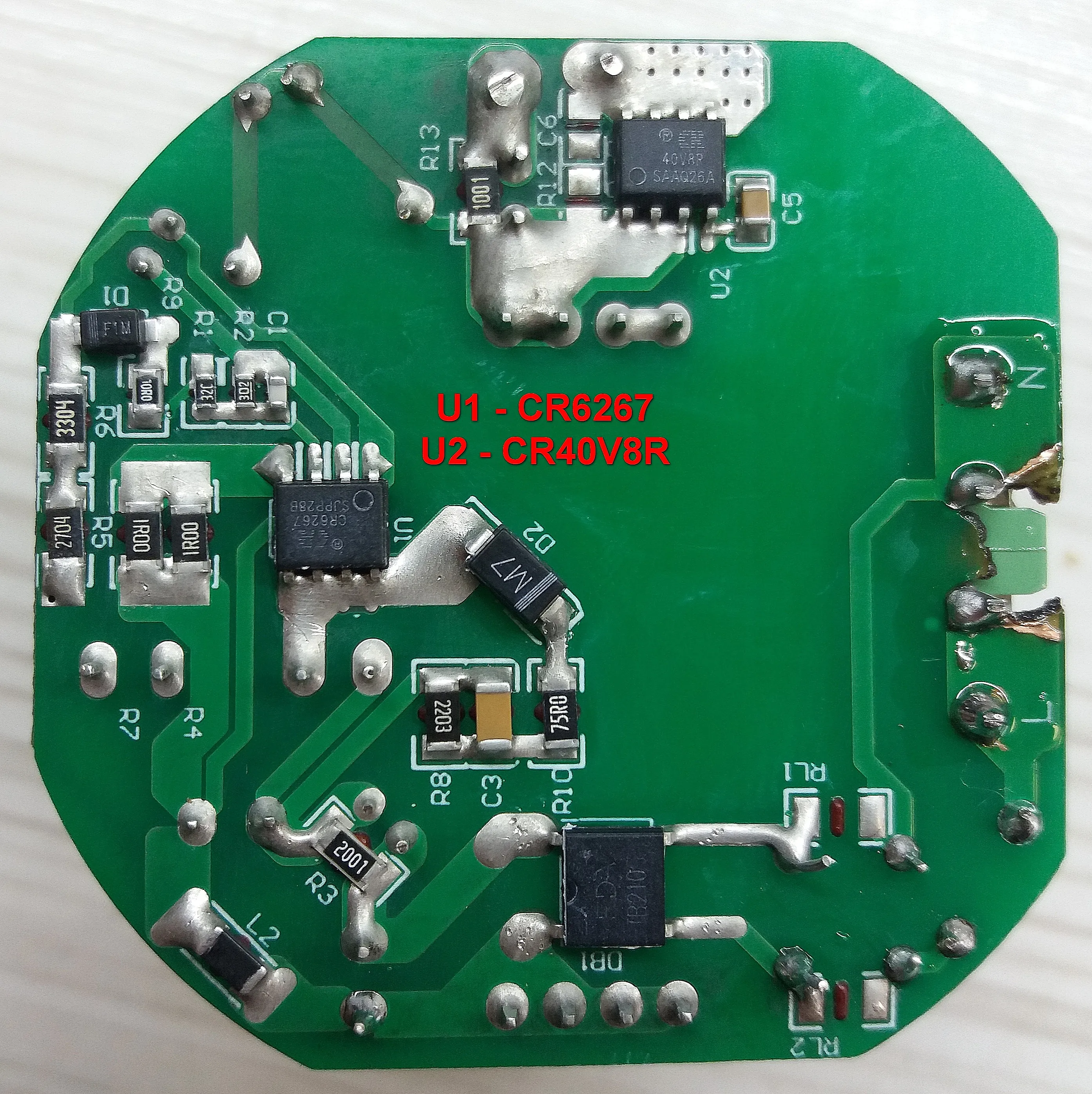

Горевшее место покрыл лаком , впаял новый разъем. Микросхемы подписал красным. Под замену U1 . Ее нет в наличии , пока ремонт откладывается .
Пишите Ваши комментарии , что же пошло не так ?
Комментарии
25
Что-то новенькое)
Конечно! Спорим она пожароопасная?)
Цена у нее впечатляющая. Конечно, интересно, что же там внутри... Понятно, что импульсный блок питания и два USB разъема. Но все-таки, интересно, увидеть, что же там на практике установлено.
Ужас, сколько гари... Все грязное...
Складывается впечатление, что Шимка сгорела из-за перегрева. Просмотрел даташит, а защиты по "теплу" не нашел... Так что мое предположение - это пробой из-за перегрева... А перегрев возникает из-за большого тока в нагрузке.
Вариант с перенапряжением встроенного ключа - отметается, так как на "стоке" предусмотрен RCD снаббер, который гасит выбросы. Что касается перегрузки ключа по току - то это тоже исключено, так как к выводу "CS" подключен сенсорный резистор. Ну и последний вариант - это КЗ по выходу, тоже отметается, так как если на выходе будет КЗ, то на выводе VDD (питание микросхемы) будет ноль Вольт и микросхема отключиться, и она будет периодически запускаться через высокоомный резистор. Так что, ставлю на перегрев. А у вас какие мысли?
Вот по этому такой штуковины у меня дома не будет. Уходите из дома - отключите электроприборы. А вообще молодцы! Модникам обычную китайскую зарядку за 3,5 к. в корпусе розетки продают.
