Вышедшая из строя светодиодная осветительная техника, её ремонт, и всё, что с этим связано.

Всем доброго времени суток. Обсуждение, ремонт восстановление погоревшей светодиодной осветительной аппаратуры(ламп, прожекторов, светильников, и прочее)

Доморост — независимая платформа, где эксперты тестируют светодиодные лампы и составляют коллективные рейтинги. Вместе мы получаем объективную картину - какая лампа будет служить долго и надежно, а какая может навредить вашему здоровью

Ознакомиться с рейтингом
Комментарии150
больше 4 лет назад

@Master_Solar они так от грозы страдают сильно? Разве не должен быть драйвер уличного светильника защищен от этого?

больше 4 лет назад

@Master_Solar ну да, они убыточны даже по сравнению с дрл лампами получается. На дрл светильник уйдет где то 2 тысячи а на светодиодный минимум 5. При этом срок службы дрл будет 5 лет а LED - полный рандом

больше 4 лет назад

@Master_Solar вау, даже как то печально смотреть на это:(

больше 4 лет назад

@ALEXLED сказал :

@Схемотехник у меня заменили на светодиодные светильники все ДНАТ/ДРЛ/ДРИ в городе. Пока они все живы, но света маловато, особенно во дворах. Дрл были приятней лично мне:)

У ДРЛ свет слишком холодный... Зеленоватый) Мне по душе больше - ДНАТ))

больше 4 лет назад

@Схемотехник зеленоватый? Это у старых:) А вот новые относительно не изношенные светят таким приятно фиолетовым. А вот ДНАТ это единственные лампы которые я не люблю....желтого слишком много, исключение - лампы которые нехило так розовят, их свет приятен:)

больше 4 лет назад

@ALEXLED по поводу т называемой грозозащиты - это имхо профанация. от разряда такой силы защиты нет. было как то раз, попала летом в тп - две стены минус!!!разрушились. а тут какой то светильник))) да, там есть"грозозащита" пара варисторов.. были самые первые, с отдельными блочками. их и привезли летом - блочки эти были полностью в уголь, светильник, естественно - не работал. единственная реальная возможность защиты от грозы - это подземные кл, тут крайне маловероятно, что прилетит. в общем - лето покажет, за осень зиму прошла реконструкция - было заменено несколько тысяч старых светильников с гл лампами на лед. если это лето будет "грозовое" - будет интересно.

больше 4 лет назад

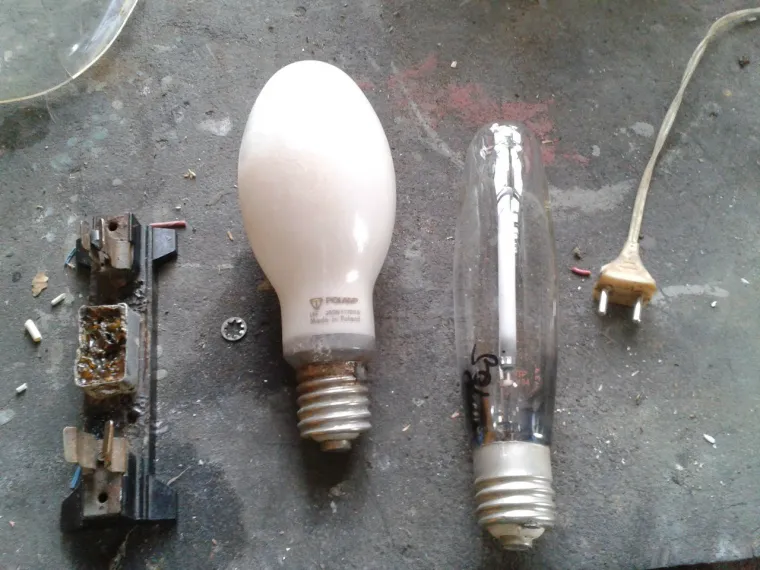

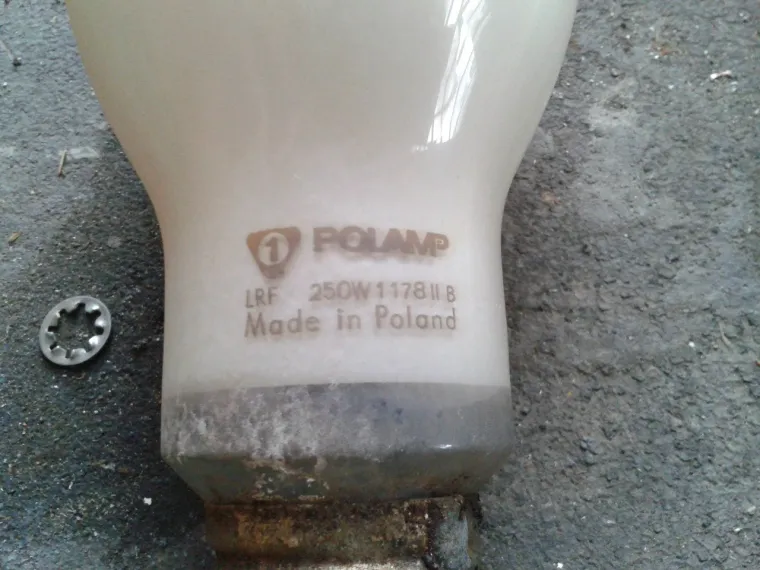

@ALEXLED зелёный свет дрл - это от старости - выгорел люминофор (то же будет и со светодиодами со временем). да и дрл первых выпусков был с люминофором с не такой сильной красной коррекцией спектра, как более поздние. старые зажигались бело - желтоватым, поздние - фиолетово красным цветом. по поводу днат - если качественные (осрам, филипс, женерал электрик, поламп, кстати и рефлакс хорошие лампы делал), то светят вполне себе хорошо, и чем мощнее лампа - тем "белее" - видимо сказывается свойство зрения - от силы света кажется, что белого становится больше. самые гадкие - это ноунеймы или стрёмные фирмочки - маркирующие китайскую продукцию своим лого - сейчас к нам именно такое г и поставляют, типа корона, феникс и тд. - год и на утилизацию - начинают циклировать, иногда разрыв печки внутри колбы, сама "печка" тоньше, короче, одним словом - хлам, а не лампы.

больше 4 лет назад

@Master_Solar сказал :

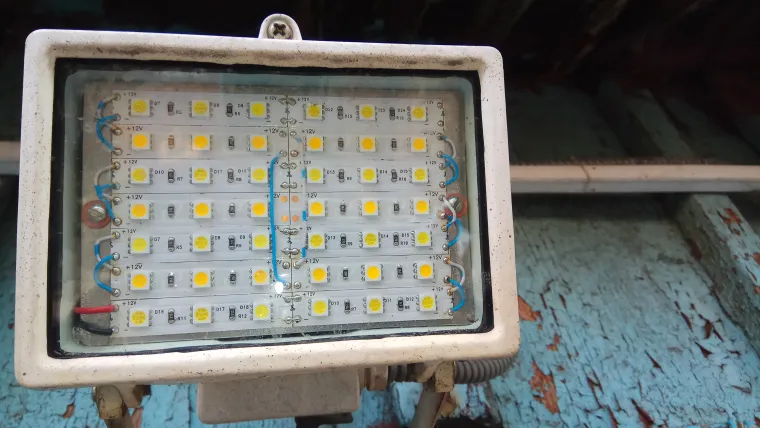

переделанный прожектор, со 150 галогена на 9,14 вт лед

Спасибо. Любопытно. 12 вольтовый прожектор из обычной светодиодной ленты? Действительно измерили 9,14W при 12 вольтах на входе? Обычно 12 вольтовая лента имеет реальную мощность заметно меньше номинала, который на неё заявляют. По центру фотографии пара проводов питания проброшена "из начала в конец". Была заметна разница по яркости первых и последних диодов и так боролись с этим? Или еще по какой то причине :-) Не пробовали по диагонали ленту подключать ? https://www.youtube.com/watch?v=KwaTDMQ4ZcM

больше 4 лет назад

@Светотехника поскольку это делалось давно, не было у меня тогда инфы по поводу просадки напряжения. насколько я помню, бп выдает 12,5 вольта. переделывать пока не планирую, во всяком случае, пока не заменю на отремонтированные недавно прожекторы. а это может будет в другое место установлен позднее. вот тогда перекину +питания по другую сторону.

больше 4 лет назад

https://www.youtube.com/watch?v=LVd-7x14rzc

больше 4 лет назад

@Master_Solar сказал :

https://www.youtube.com/watch?v=LVd-7x14rzc

А почему нет куска текстолита? Кто погрыз плату? Свет пульсирует? Откуда? блок же вроде серьезный?

больше 4 лет назад

@Схемотехник дуга прожгла - участки прогара подлежат удалению обязательно, иначе перекроет заново, о чем я говорил. пульсации есть, да, на обоих. не настолько сильные, как на аналогичного типа прожекторах, но есть.

больше 4 лет назад

@Master_Solar Я понял. Получается блок питания не обеспечивает "нулевых" пульсаций, но значительно лучше "простых" решений с гигантскими пульсациями...

больше 4 лет назад

@Схемотехник для улицы сгодится)

больше 4 лет назад

@Master_Solar ну если разряд попадет в линию где будут лампы днат или дрл, они же тоже отправятся в мир иной, мне кажется что в них ужасная защита и от малейшего скачка напряжения они дохнут. Интересно будет посмотреть;)

больше 4 лет назад

@Master_Solar насчет дрл - да, это деградирует люминофор и горелка, в совокупности лампа тускнеет и зеленеет:) Днат желтые не люблю, а вот розоватые даже порой нравятся:) просто от такого желтого света глазам неприятно и появляется чувство усталости если долго ехать по дороге освещенной такими лампами. А вот розоватые которые, они имеют более широкий спектр свечения и просто приятней глазам:) из минусов - розоватые ДНАТ часто служат меньше.

больше 4 лет назад

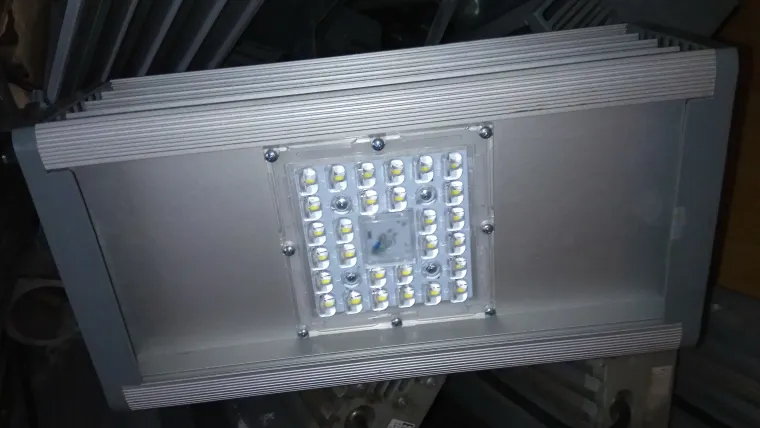

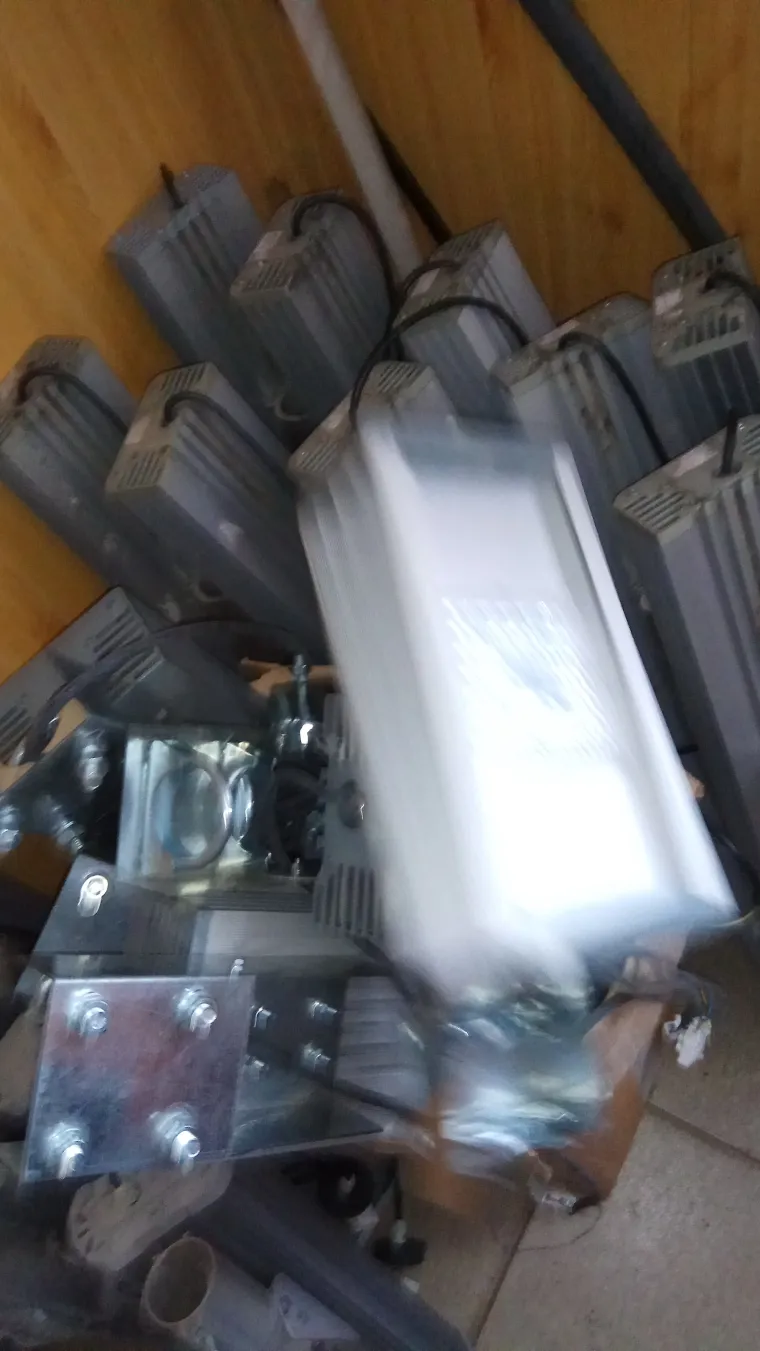

очередная партия подъехала! https://youtu.be/Dp9UgknEEXM

больше 4 лет назад

@Master_Solar Похоже светильники для улицы стремятся просто "наглухо" сделать герметичными. Если это не удается - плохо , завивает дождями . Если удается - опять плохо, тк конденсат . Проблемы конденсата и перепадов давления при нагреве и охлаждении в герметичных светильниках. При нагреве внутри светильника появляется избыток давления. При охлаждении наоборот, давление внутри светильника падает и он как бы всасывает, несмотря на любую герметичность, внутрь внешний воздух . Потом светильник остывает и внутри появляется конденсат - вода. Вроде ставят специальные клапаны выравнивания давления на светильники для улицы. Но я такого светильника живьем никогда не встречал 😊

больше 4 лет назад

@Slava я брал себе корпуса от подобных горе-светильников - ставил новый драйвер и по 2 матрицы, в зависимости от корпуса, замазывал силиконовым герметиком тщательно - и проблем не было. видимо - кривая сборка)))

больше 4 лет назад

https://www.youtube.com/watch?v=37WVLAg3tkk

больше 4 лет назад

https://www.youtube.com/watch?v=F8cTieAVxWk

больше 4 лет назад

@Master_Solar А про диодный мостик вы не сказали... Дорожка к нему сгорела. И сам мостик тоже сгорел? А по входу предохранителя нету что ли? У вас все неисправности со спецэффектами)))...

И еще, я заметил, что у этого драйвера - отсутствует электролит на выходе диодного моста. И поэтому бесполезно пытаться бороться с пульсациями на лампе...

Возможно, если бы была банка на выходе моста, тогда бы требовалась меньшая емкость конденсатора, установленного на выходе драйвера.

больше 4 лет назад

@Схемотехник , мост, как ни странно - уцелел. пред есть - на обратной стороне, в термоусадке. по поводу кондера на выходе дм - можно прицепить, ради эксперимента, скажем, 47 мк 400вольт. посмотреть, что будет. все равно пока нет кондеров 100мк на 100в. корпус этого прожектора не пригоден - ибо расколот силумин - как запчасти драйвер и матрица - может пойдет в какую другую конструкцию(с другого водяного)))) по поводу "спецэффектов" - это мелочи, чтоб я раньше всё это фоткал))))хватило б на много подобных видосов.

больше 4 лет назад

@Master_Solar сказал :

@Схемотехник , мост, как ни странно - уцелел. пред есть - на обратной стороне, в термоусадке. по поводу кондера на выходе дм - можно прицепить, ради эксперимента, скажем, 47 мк 400вольт. посмотреть, что будет. все равно пока нет кондеров 100мк на 100в. корпус этого прожектора не пригоден - ибо расколот силумин - как запчасти драйвер и матрица - может пойдет в какую другую конструкцию(с другого водяного)))) по поводу "спецэффектов" - это мелочи, чтоб я раньше всё это фоткал))))хватило б на много подобных видосов.

Да было бы любопытно посмотреть) как изменится режим работы с кондером на выходе ДМ. Но есть опасения. Не убьет ли такой конденсатор (47uFx400V) диодики, расположенные в мостике...

больше 4 лет назад

@Схемотехник маловероятно. если бы 500 мк или больше - тогда риск есть) завтра постараюсь проверить это.

больше 4 лет назад

@Master_Solar сказал :

@Схемотехник маловероятно. если бы 500 мк или больше - тогда риск есть) завтра постараюсь проверить это.

Окэй! ждем! Но ведь там мостик не шибко крепкий? или нет?)

больше 4 лет назад

@Схемотехник маркировку не разобрать уже. да и чёрт с ним - что сгорит - то не сгниет))))

больше 4 лет назад

@Схемотехник кондер на выходе диодного моста помог просто превосходно. переделал все 4 драйвера. https://youtu.be/WrksVtu_1ec

больше 4 лет назад

@Master_Solar Очень рад за вас! Все правильно! как стабилизатор тока будет обеспечивать стабилизацию, если на его входе (на выходе моста) проваливается напряжение до нуля...

больше 4 лет назад

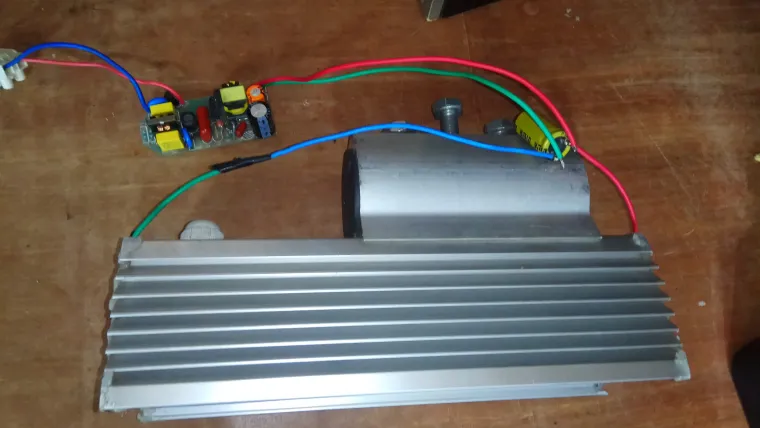

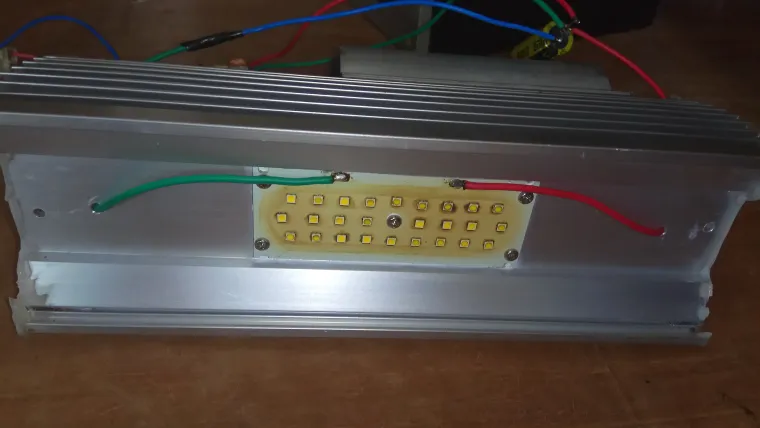

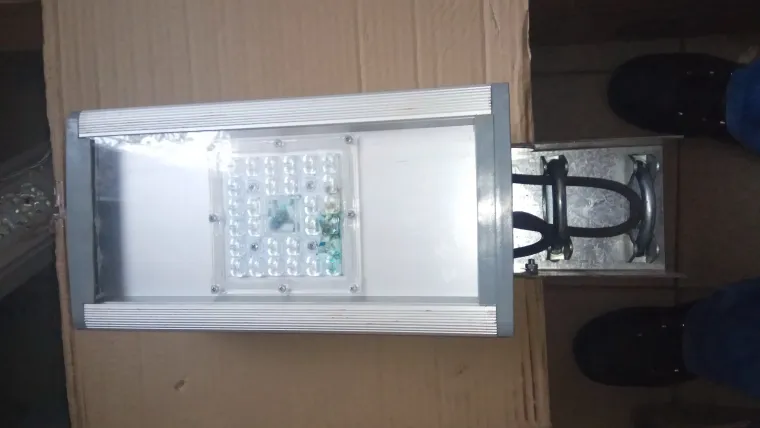

сегодня решил таки применить восстановленную матрицу из расколотого прожектора. она оказалась чуть шире посадочного места из "водяного" светильника, пришлось её обрезать по краям, и пересверлить отверстия. так же засверлил отверстия, под крепление этой матрицы в самом корпусе светильника и нарезал резьбу. осталось найти подходящий корпус под плату драйвера(по размерам ничего путного в барахле" пока не нашлось). за 30 минут нагрев корпуса едва превысил 42С в домашних условиях, на улице будет еще ниже.

больше 4 лет назад

@Master_Solar не напомните какая мощность подводится к светодиодам? А радиатор - гигантский...

больше 4 лет назад

30вт. светильник был на 40 ватт.сгорело всё)))вода. ну радиатор не такой уж и гигантский - есть и гораздо большие).

больше 4 лет назад

@Master_Solar а теперь понятно))) радиатор "недогружен" )

больше 4 лет назад

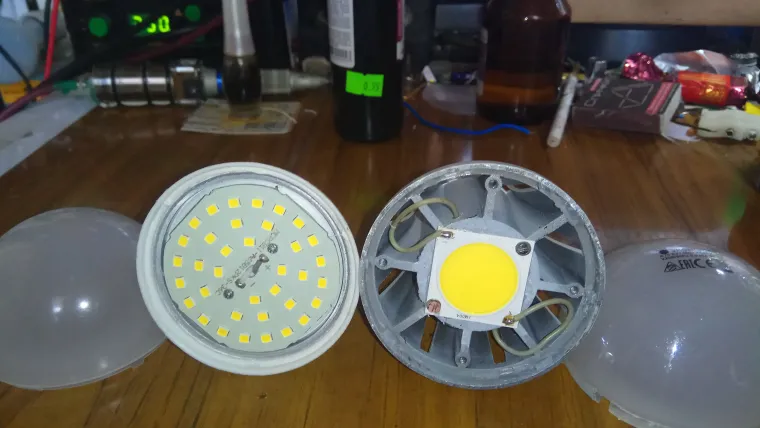

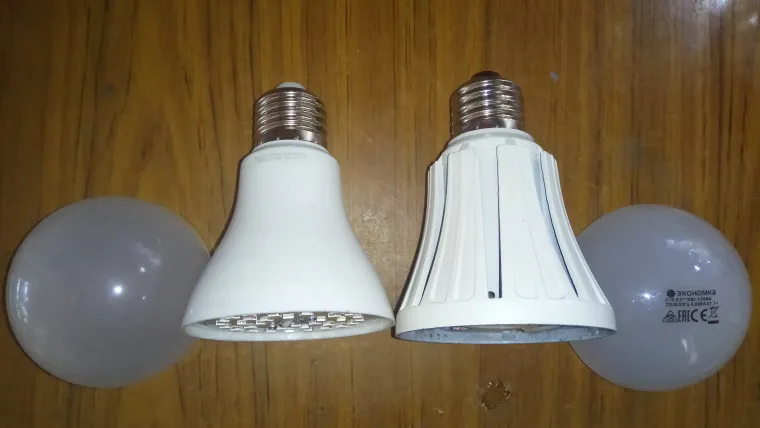

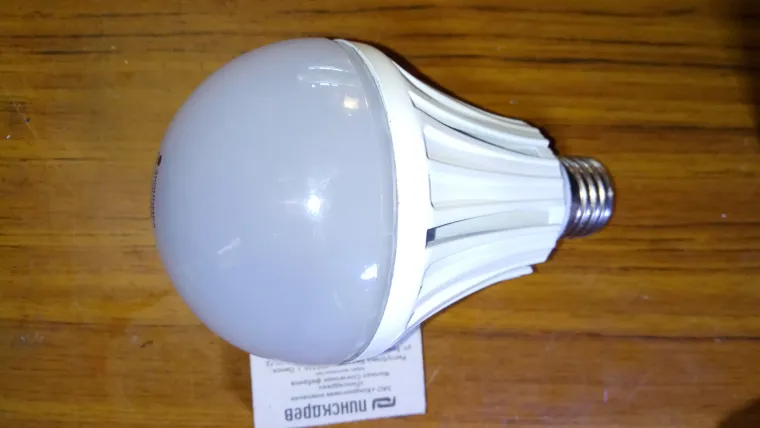

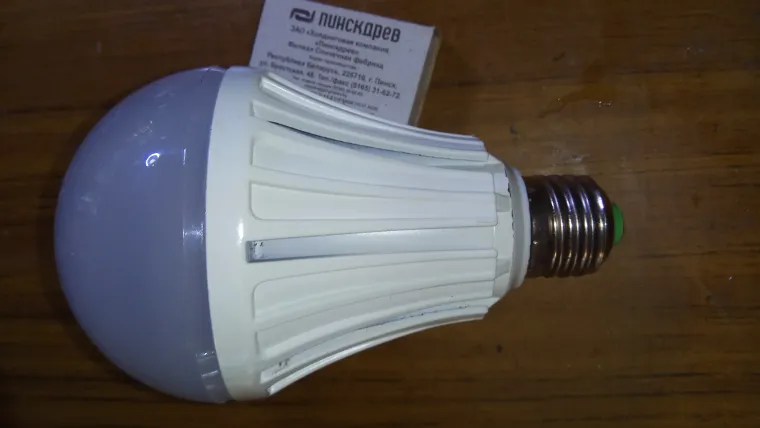

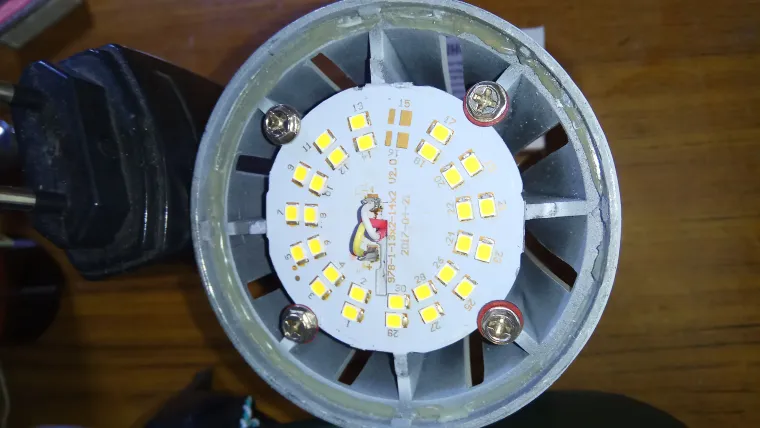

переделка очередной вышедшей из строя светодиодной лампы экономка 16вт. на первом этапе менял светодиоды, но помогало на пару дней - выходил из строя другой(надо менять все сразу). в итоге лампа осталась у меня, из-за хорошего радиатора. решил сделать эксперимент - поставить коб-светодиод на 60вт. потребление мощности по факту после 20 мин прогрева - 13,4 вт. для сравнения - 17 вт лампа камелион - по факту - так же 13,4 вт(работает более 2х лет) условная сравнительная светоотдача - камелион - 2204лм(4000К), переделанная лампа - 2706лм(6400К). тепрература - камелион 74С, переделанная - 57,7С.

больше 4 лет назад

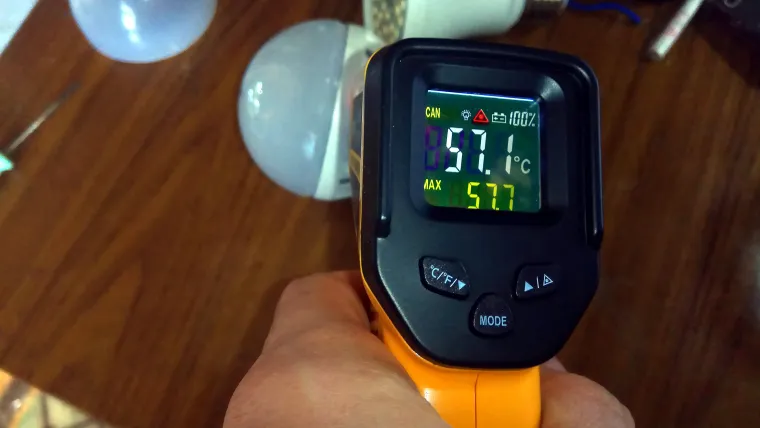

@Master_Solar Это получается при равных мощностях в нагрузке, разница в температуре достигает более 15 градусов? Хочется сказать - "Фантастика!!!" Однако, вы напомните, что эта лампа всего лишь из "прошлого"...

больше 4 лет назад

@Схемотехник ,ясное дело!) радиатор не сравнить с нынешней фольгой. на такие я бы и не стал пытаться делать подобное.

больше 4 лет назад

@Master_Solar сказал :

условная сравнительная светоотдача - камелион - 2204лм(4000К), переделанная лампа - 2706лм(6400К)

А как удалось измерить камелион - 2204лм(4000К), переделанная лампа - 2706лм(6400К)?

больше 4 лет назад

@Slava сказал :

условная сравнительная светоотдача

на смартфоне есть приложение люксметр. я же не спроста написал - "условная сравнительная светоотдача " - это чисто сравнение ламы А и лампы Б, с одного и того же расстояния от лампы до смарта. да оно и визуально было видно, что переделанная светит заметно сильнее на поверхности стола. с расстояния примерно 80 см.

больше 4 лет назад
больше 4 лет назад

@Master_Solar Расскажите?

больше 4 лет назад

@Схемотехник , а что тут рассказывать. как всегда, очередной "водяной", ничего нового. по гарантии в ремонт к изготовителю. проработал пару месяцев, не больше. так они и циркулируют у нас, по кругу, по очереди. "круговорот дерьма в природе" (с)

больше 4 лет назад

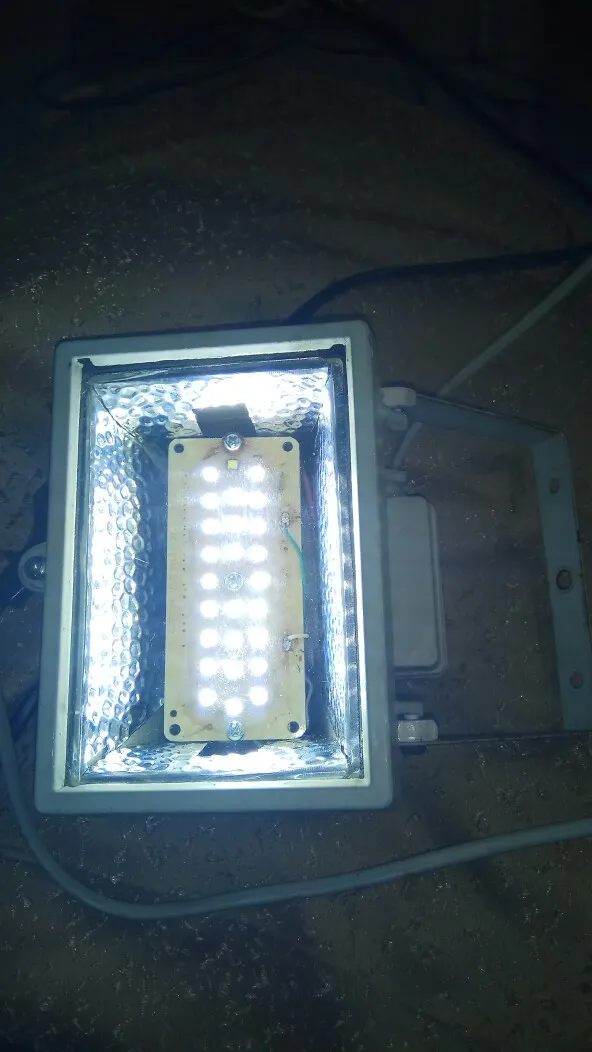

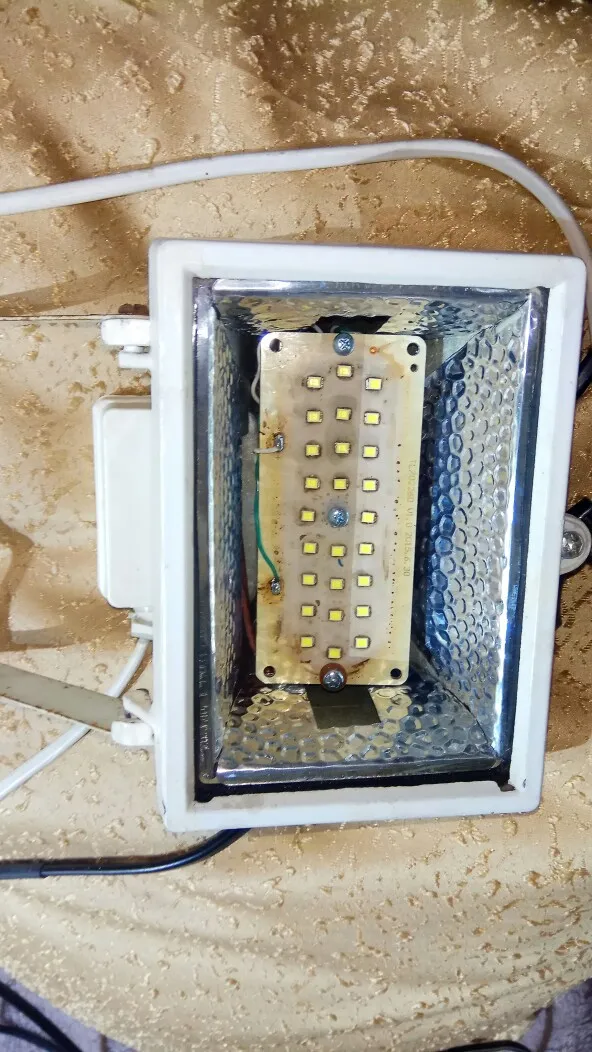

Был галогенный - стал светодиодный! На сгоревшую маску накатал новые светодиоды - и пустил в дело!

больше 4 лет назад

@Master_Solar сказал :

Был галогенный - стал светодиодный! На сгоревшую маску накатал новые светодиоды - и пустил в дело!

Круто! не подумал бы что там новые светодиоды) плата на вид - ушатана))... А как же там с теплоотводом? как крепится плата?

больше 4 лет назад

@Схемотехник - плата была залита водой и подгорела, драйвер выгорел(был мной позже восстановлен) - это из одного прожектора(с расколотым корпусом), выше. плата крепится на алюминиевый уголок толщиной прим. 4 мм, через термопасту, уголок так же прикручен внизу на 2 винта к корпусу прожектора через термопасту. нагрев за час - 44С, при мощности 10,2 вт. драйвер использовал от сгоревшей трубчатой лампы, светодиоды так же оттуда). дешево и сердито. буду по очереди еще два переделывать, но по другому, тк нет таких плат под светодиоды.

больше 4 лет назад

@Master_Solar А какая изначально была мощность этой платы? диоды значительно слабее? если лампа трубчатая была? Это я так понимаю лампа типа Т8 была? Аналог люминесцентной 18 или 36Вт? Успехов вам! Хорошо что у вас все комплектующие под рукой. ничего покупать не надо... Разве что мелкую рассыпуху, типа электролитов...

больше 4 лет назад

@Схемотехник лампа была аналог 36 вт. отдали три штуки, я их раздербанил. по поводу "покупать ничего не надо" - если б и захотел - ничего не купить, кроме электролитов. нет у меня в бобруйске радиорынка. любую мелочь приходится заказывать только из китая и потом ждать 2 месяца. как то так. так что всё делаю из подручных средств, так сказать.

больше 4 лет назад

очередная лампа - печь. https://youtu.be/-T0EukRt_aQ

больше 4 лет назад
  1. Видимо это общая тенденция такая... размещение избыточной мощности, в недостаточном корпусе.

  2. Поясните пожалуйста, на видео показаны три цифры которые обозначают мощность (W) - 7.2, 14.0, 15.4 - что каждая из них обозначает? при том, что полная мощность - 229В*91мА=20.8 ВА.

  3. Как вы считаете? Если отсутствуют ограничения по количеству устанавливаемых ламп, что лучше, три лампочки по 12Вт или одна на 25Вт (как у вас видео, которая большая габаритов "крепенькая") по критерию срока службы? Про надежность понятно, цена не так важна.

больше 4 лет назад

@Схемотехник по сроку службы это лотерея, по светоотдаче - лучше 3, чем одна. по прибору я уже и подзабыл, что там где)

больше 1 года назад

левый осрам ?
