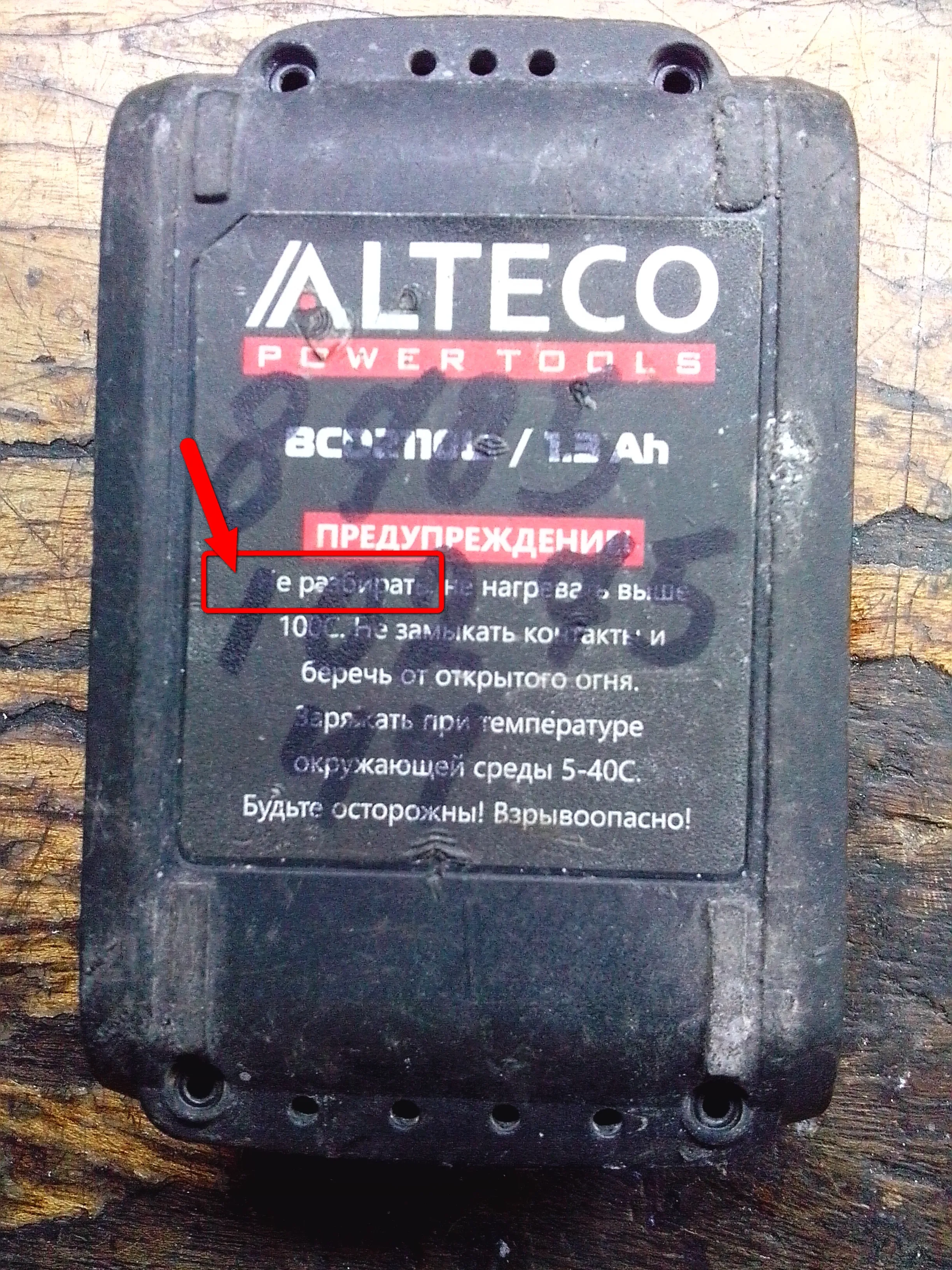

Alteco . Не разбирать !
Всем здравствуйте ! Написано "Не разбирать" . Значит будем разбирать ? Тем более , что не работает !

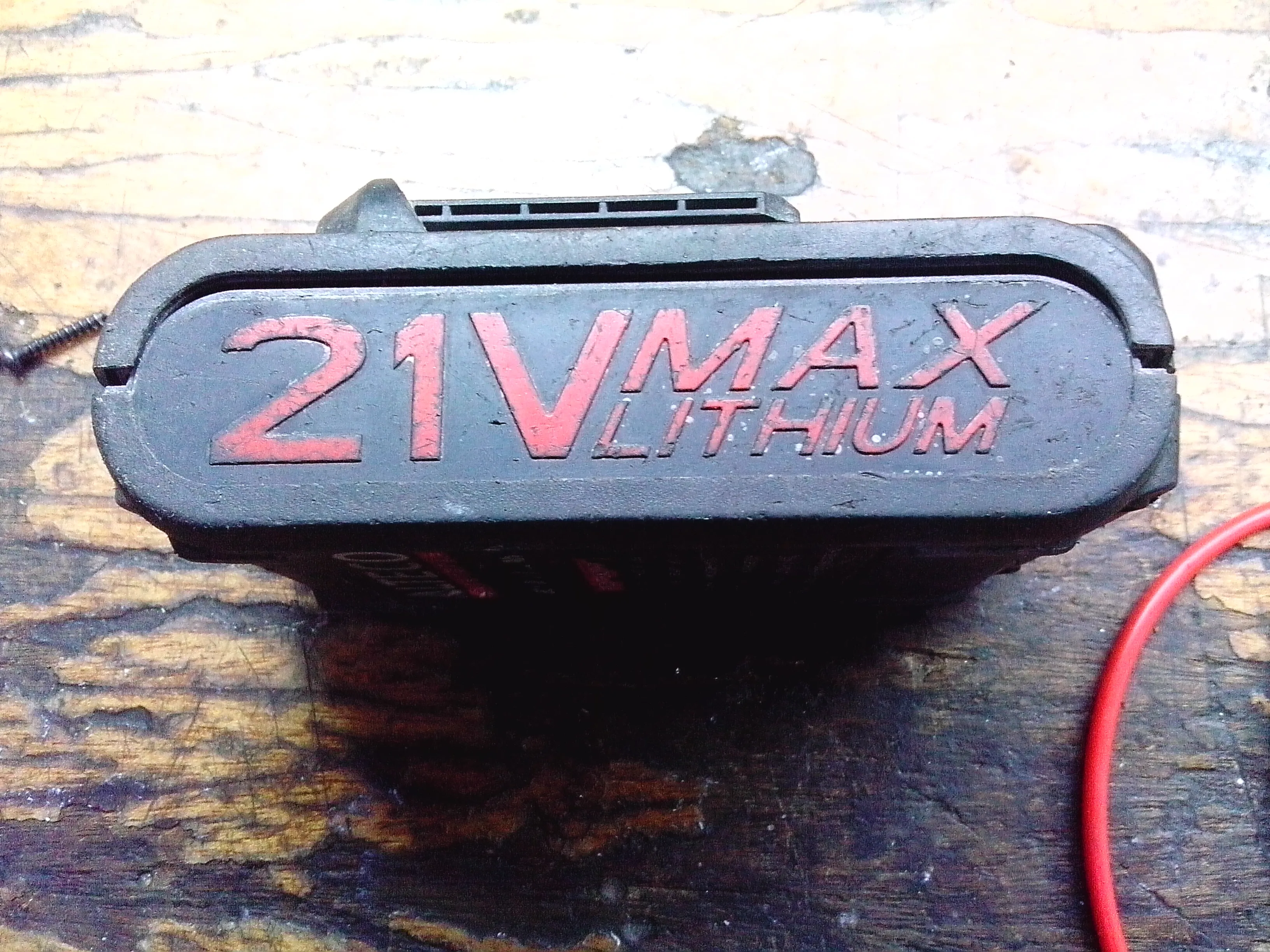

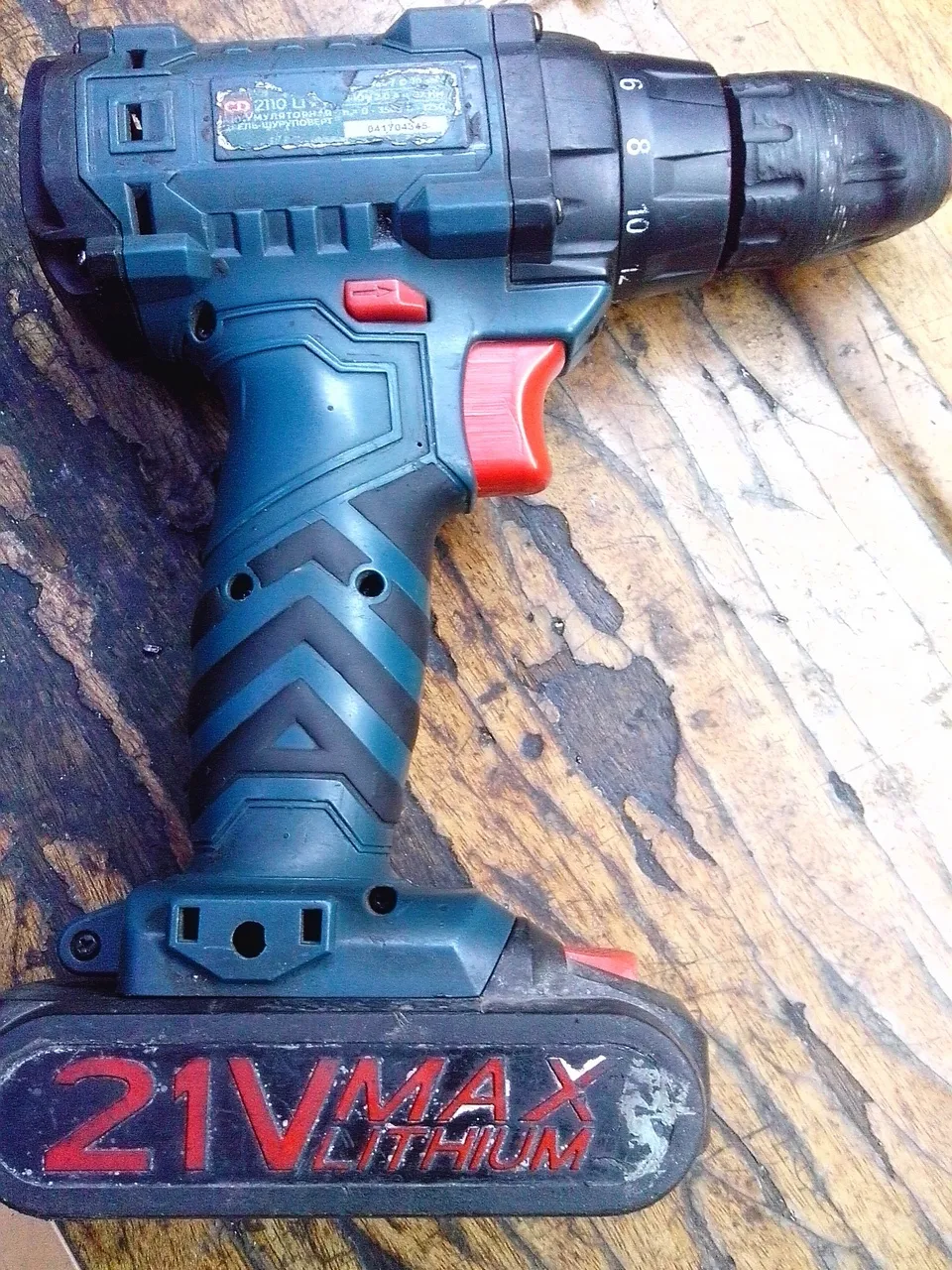

Перед нами аккумулятор от шуруповерта. Если верить маркировке на корпусе должно быть внутри пять элементов.
В общем вскрываем !

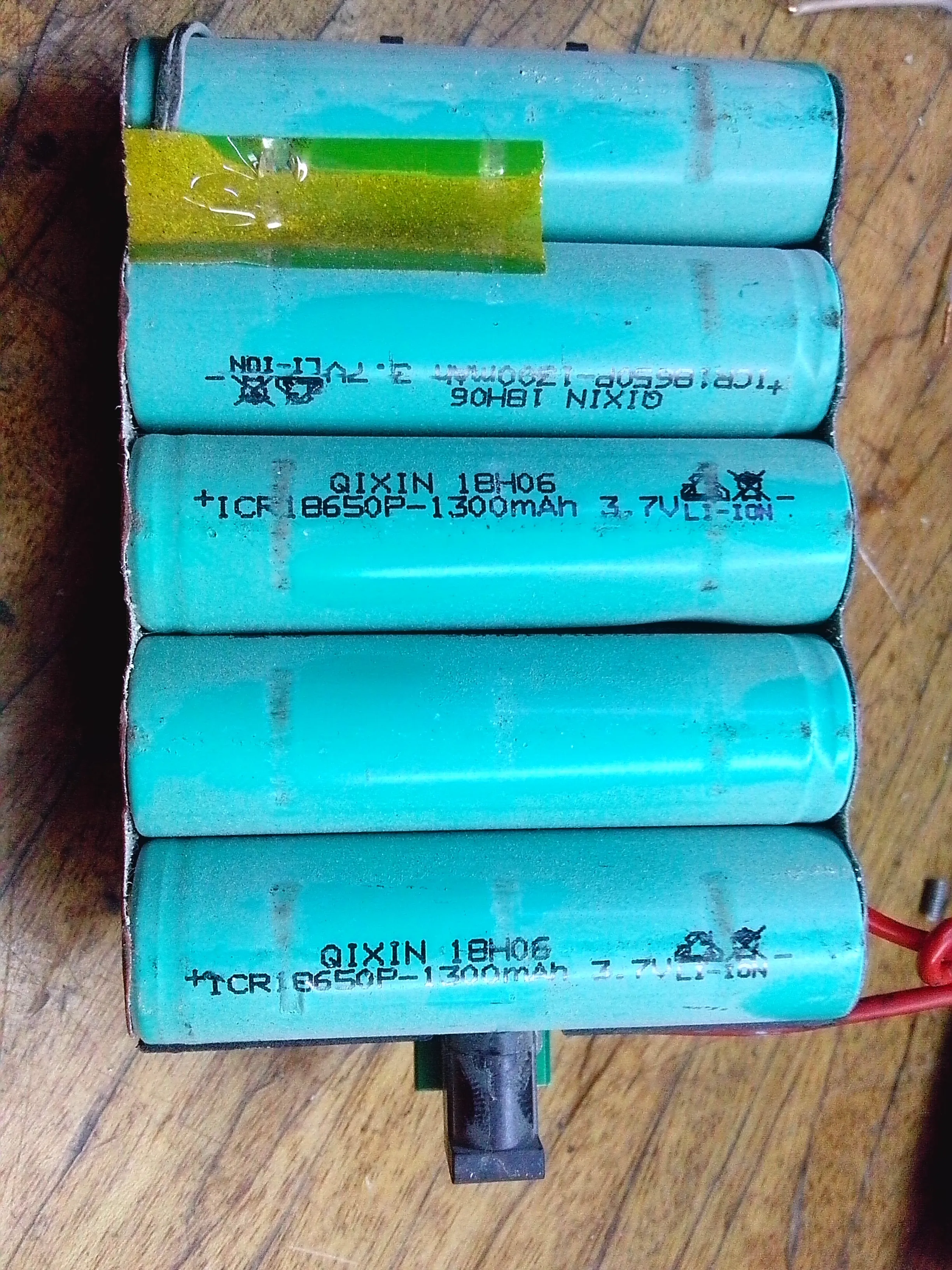

Действительно пять элементов емкостью 1300 mAh.

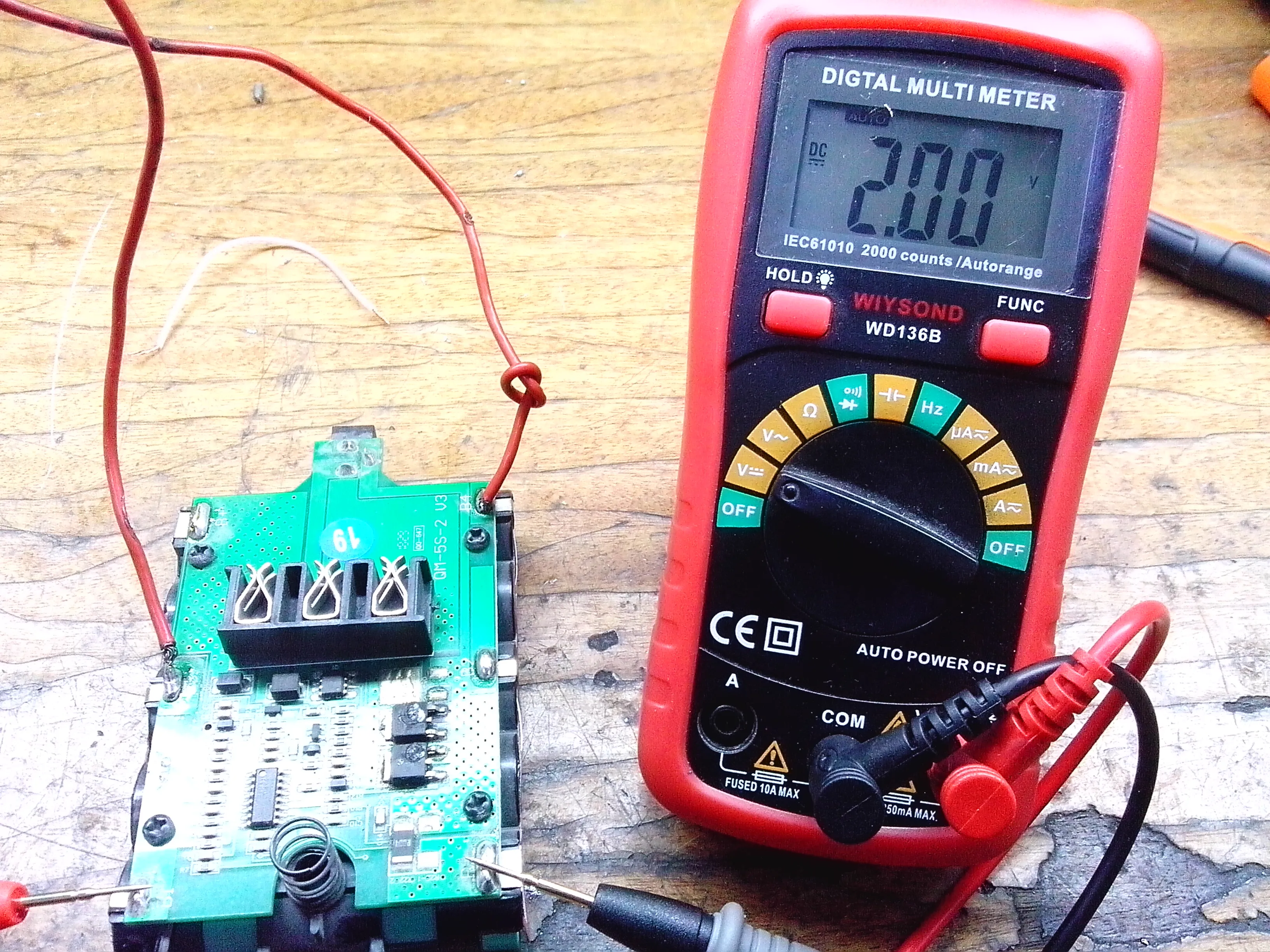

Аккумулятор похоже долго лежал без подзарядки . Напряжение на элементах сильно заниженное. 2 и менее Вольт .

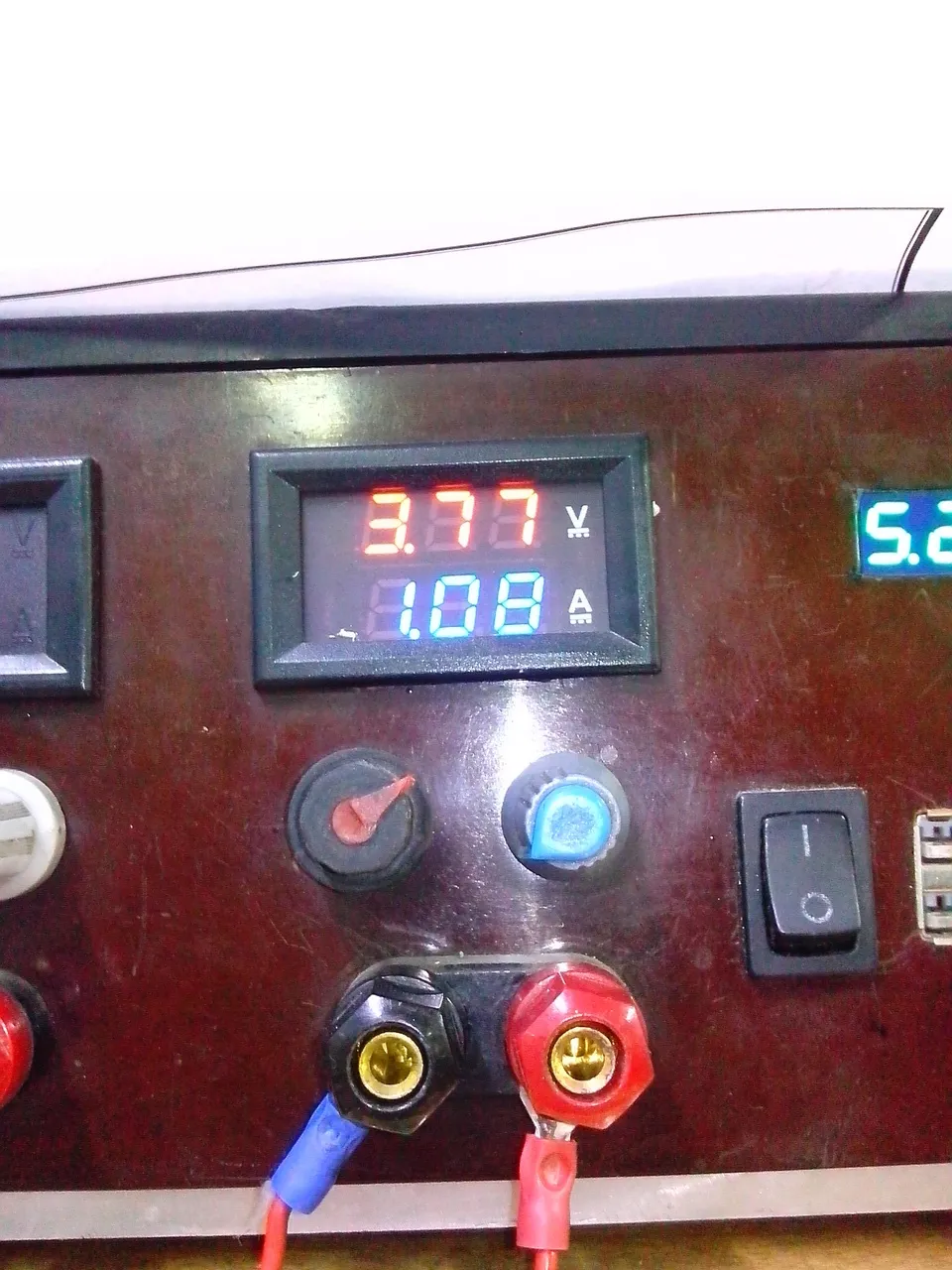

Попробую подзарядить каждый элемент от внешнего источника . Ток зарядки 1 Ампер.

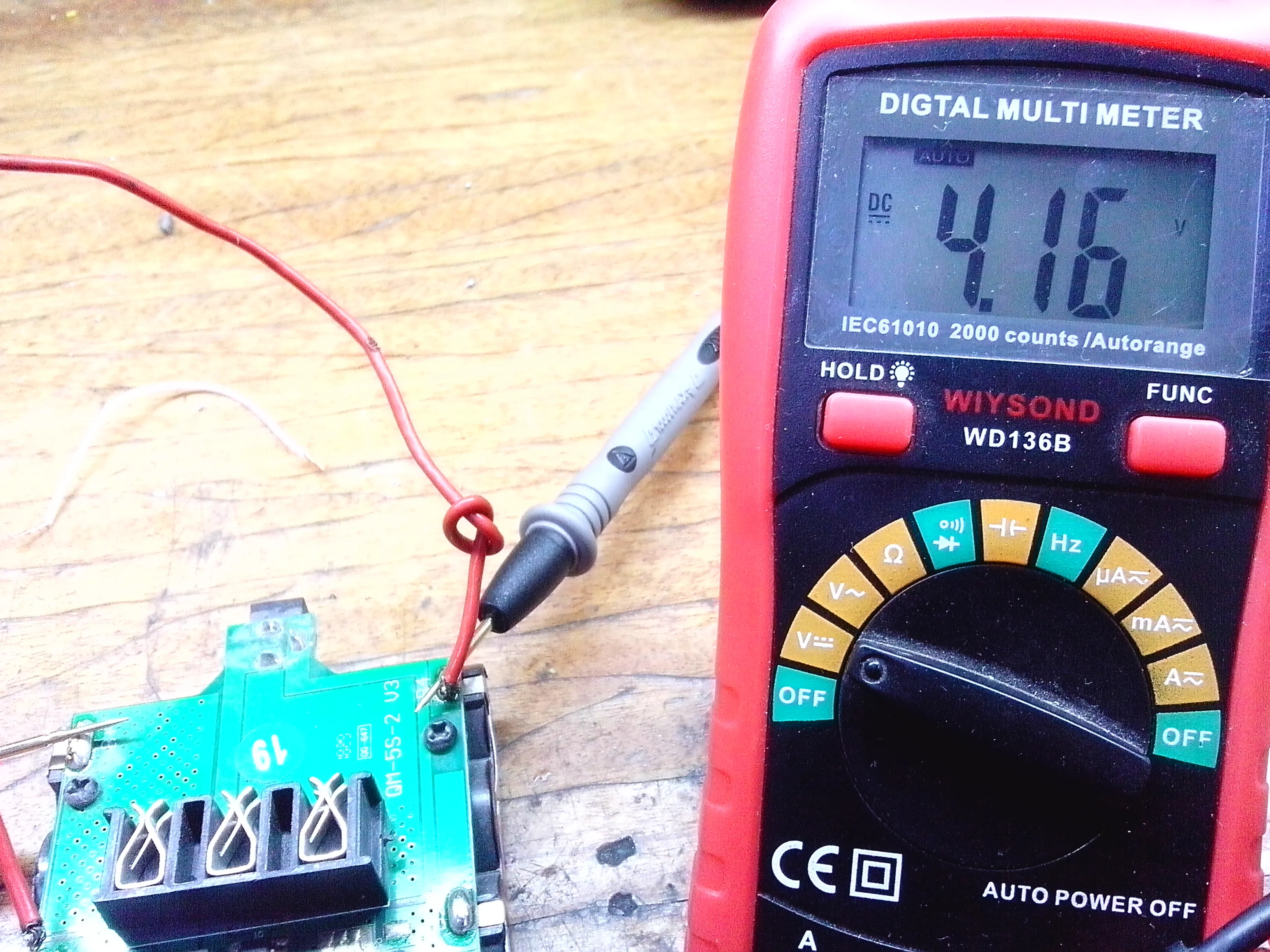

Выравниваю на всех элементах напряжение до 4,16 Вольт .

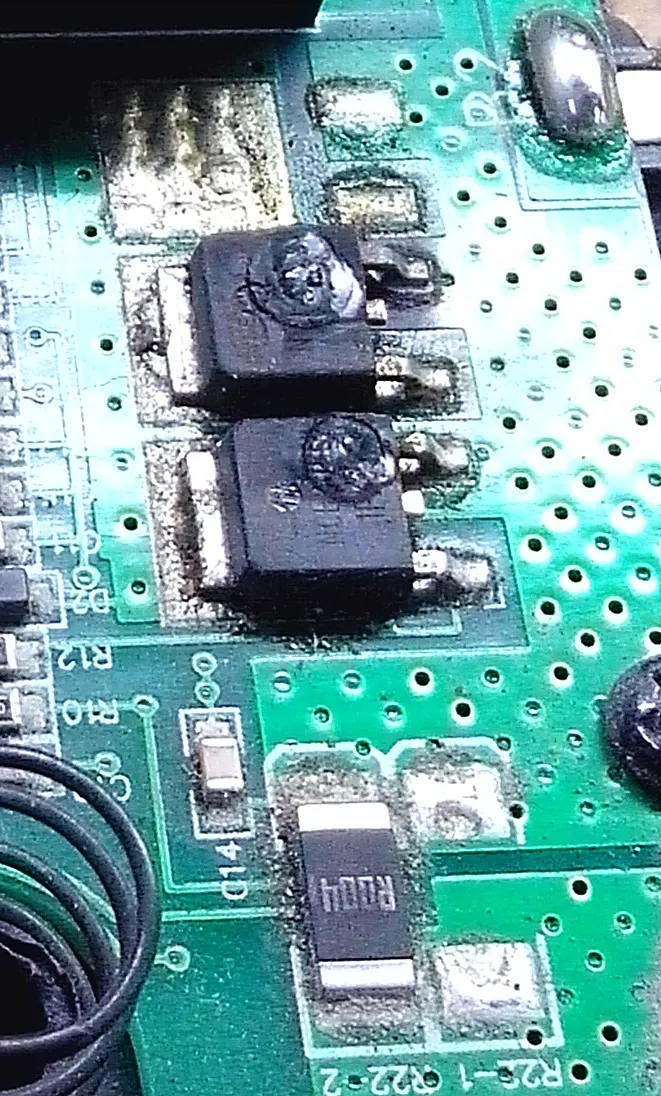

Далее нужно заменить мосфеты .

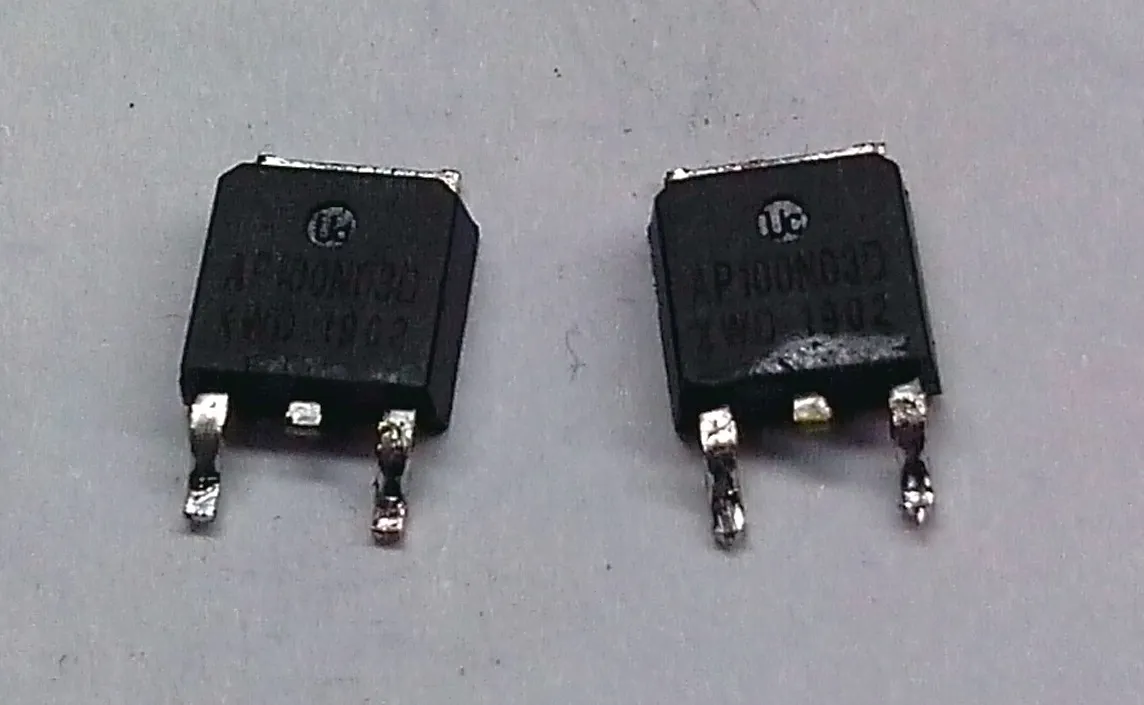

В таком виде они работать не будут . Странно конечно , что их смогли спалить.

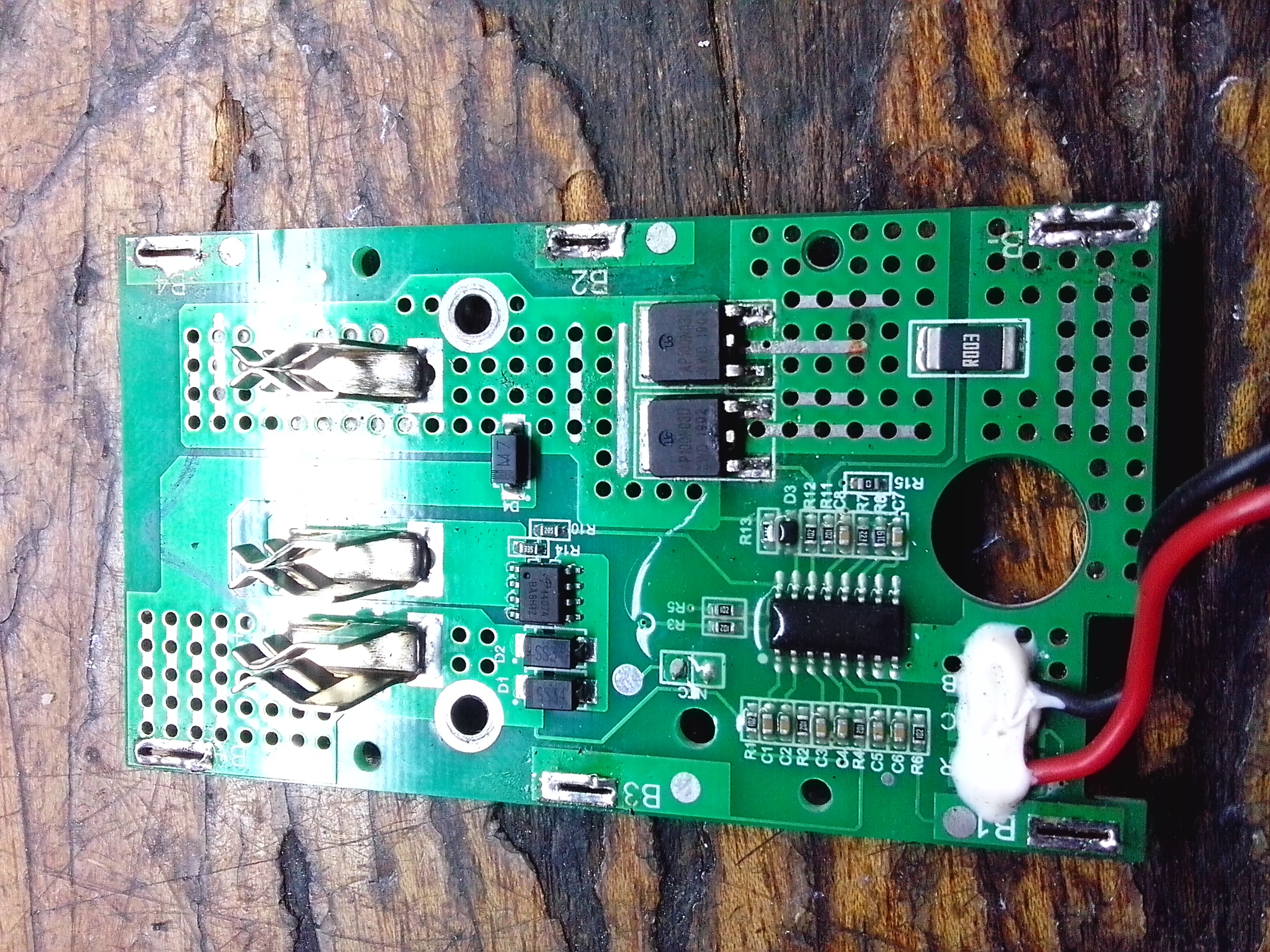

Название прочитать невозможно . Буду колхозить из двух плат одну. Сниму отсюда AP100N03D и поставлю вместо сгоревших.

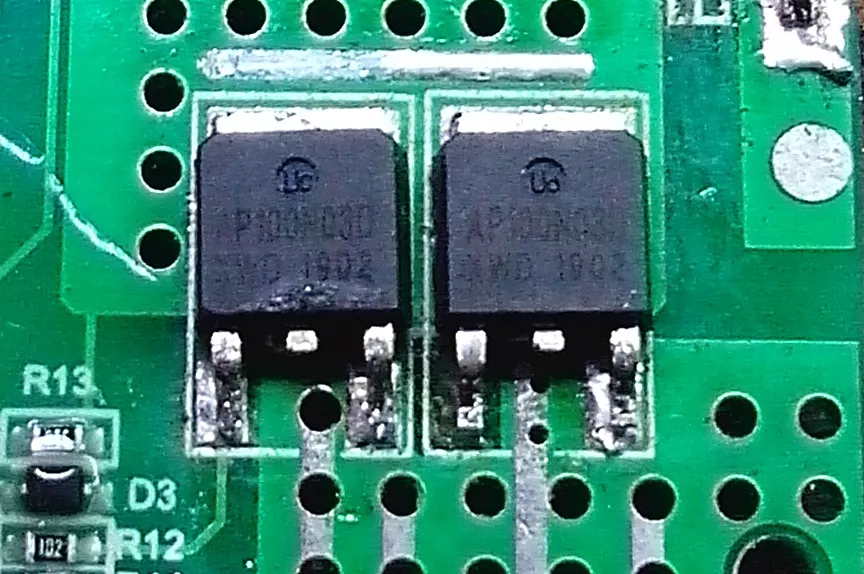

Осталось их перепаять и проверить аккумулятор .

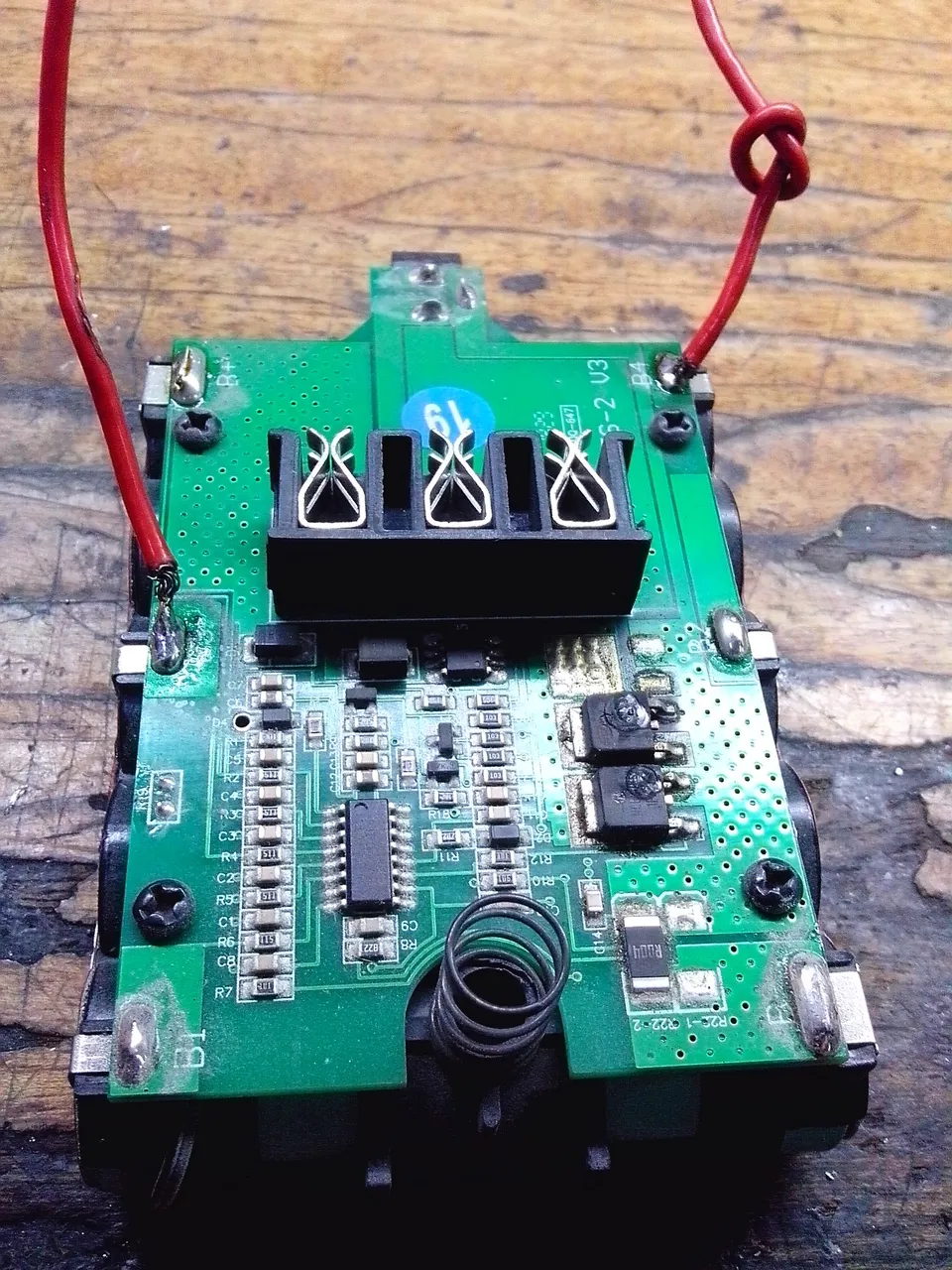

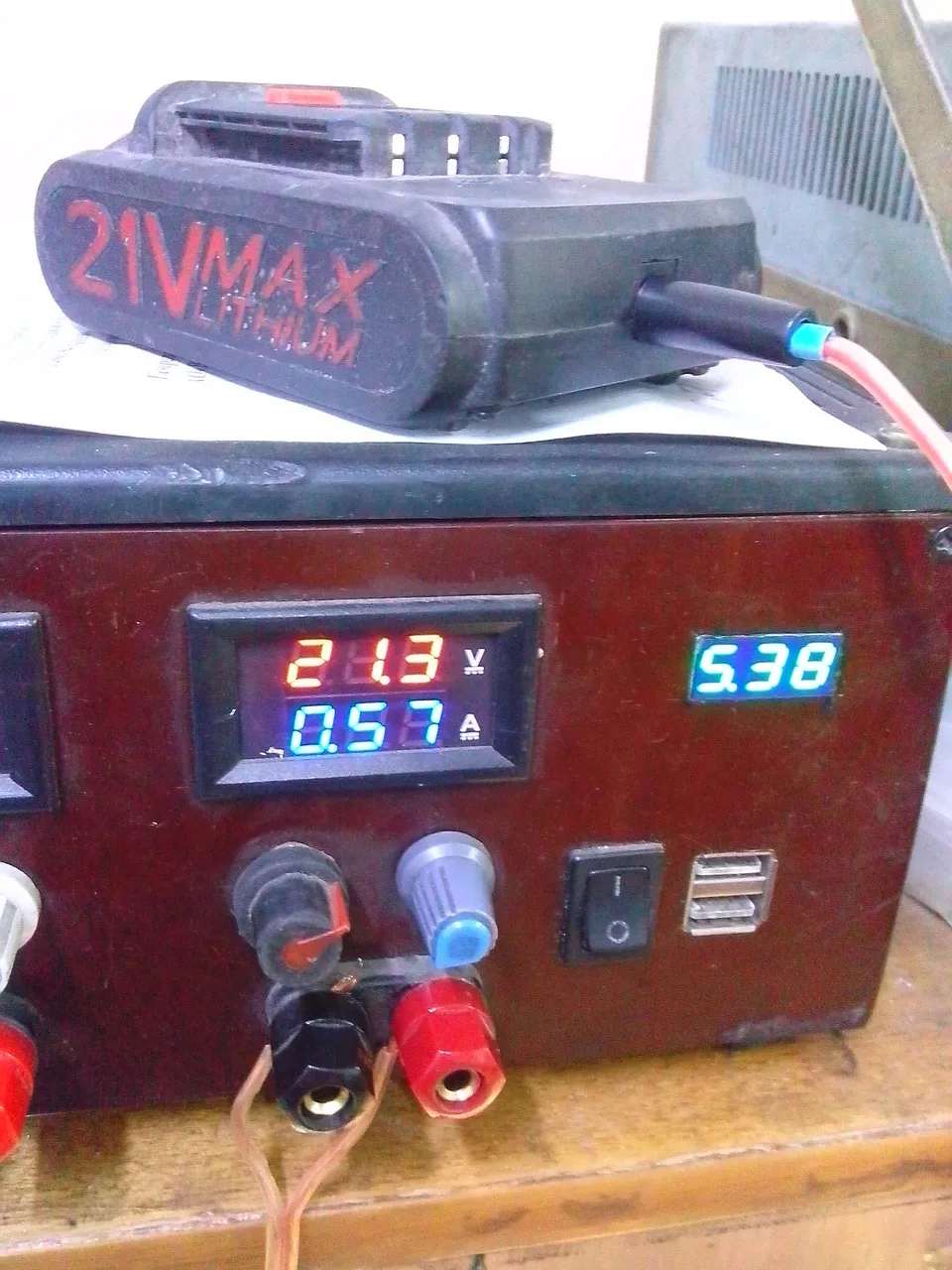

В общем плата BMS теперь работает.
Но появились еще две проблемы. Маленькая остаточная емкость аккумуляторов и нужно менять мотор в шуруповерте , т.к. он сильно нагревается и крутит через раз.

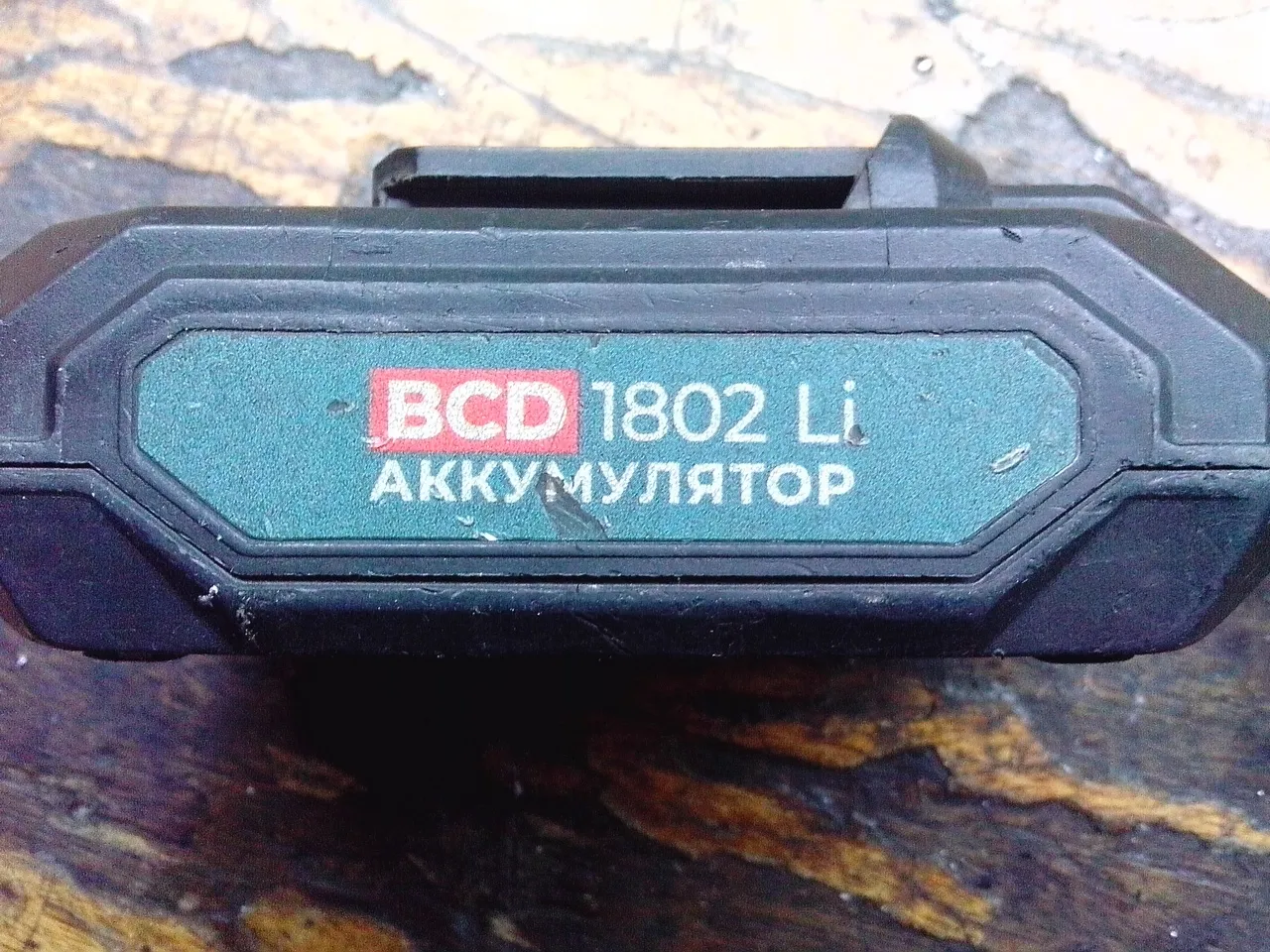

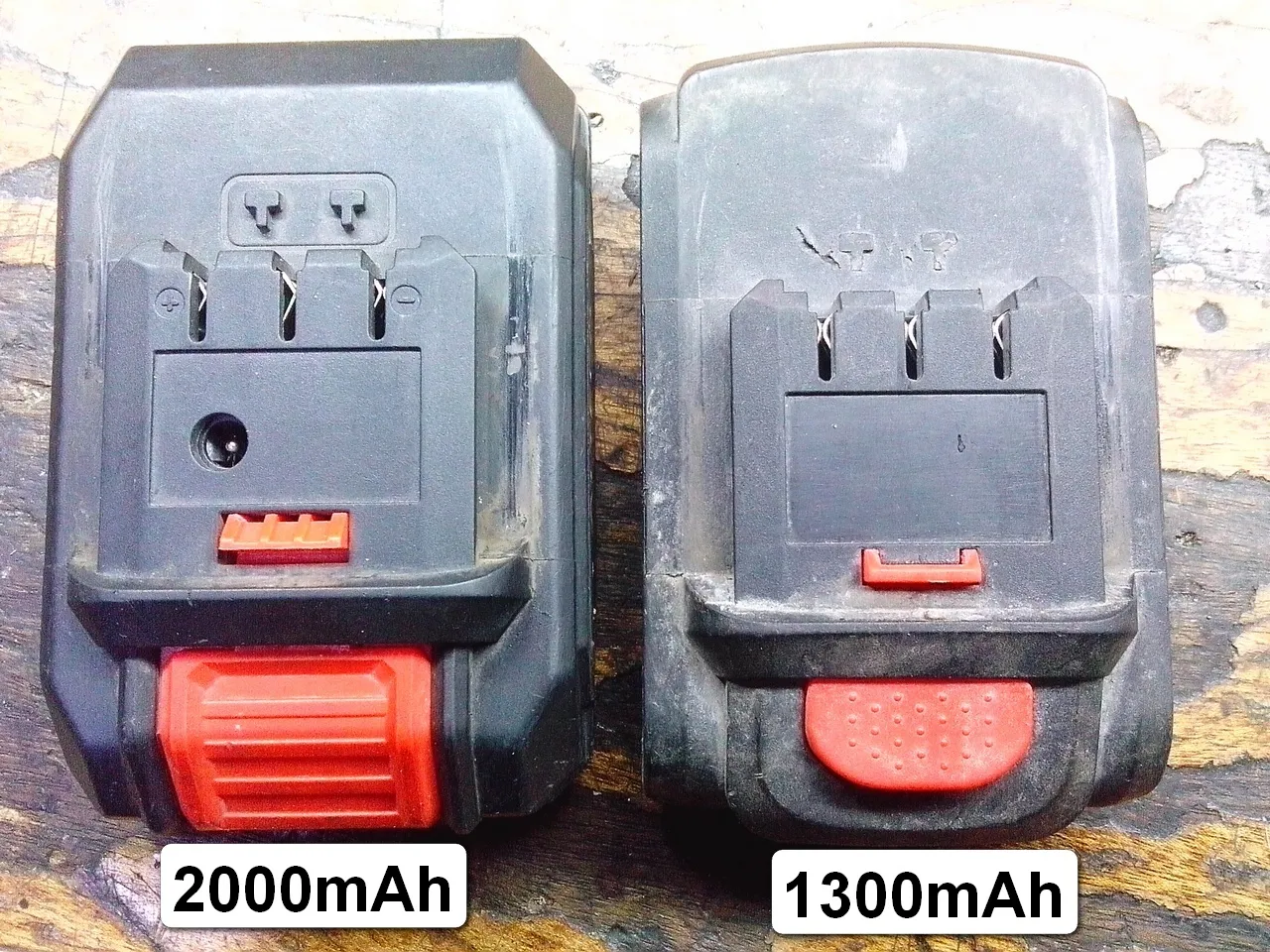

Кстати вот так выглядит обновленная версия аккумулятора.

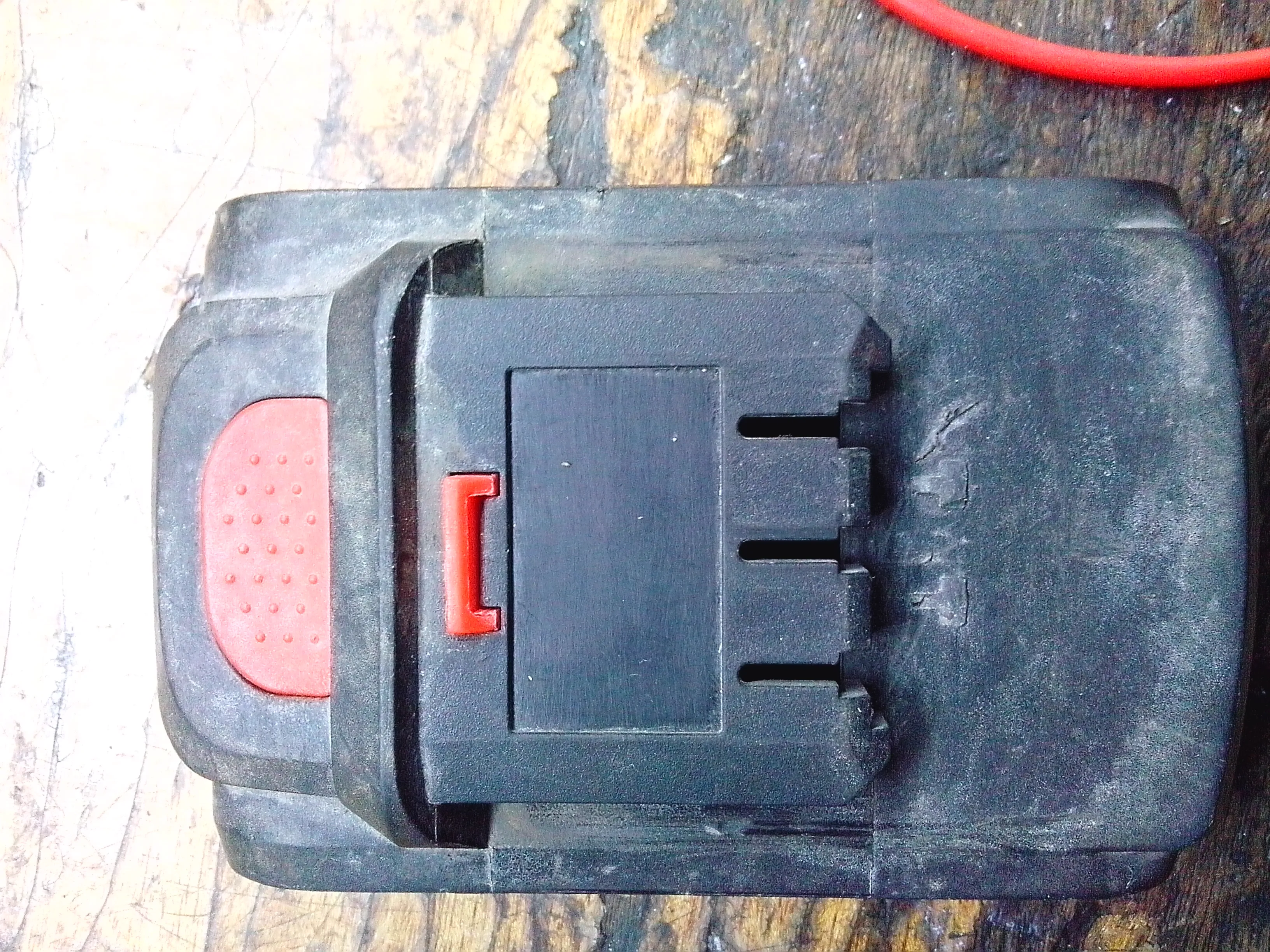

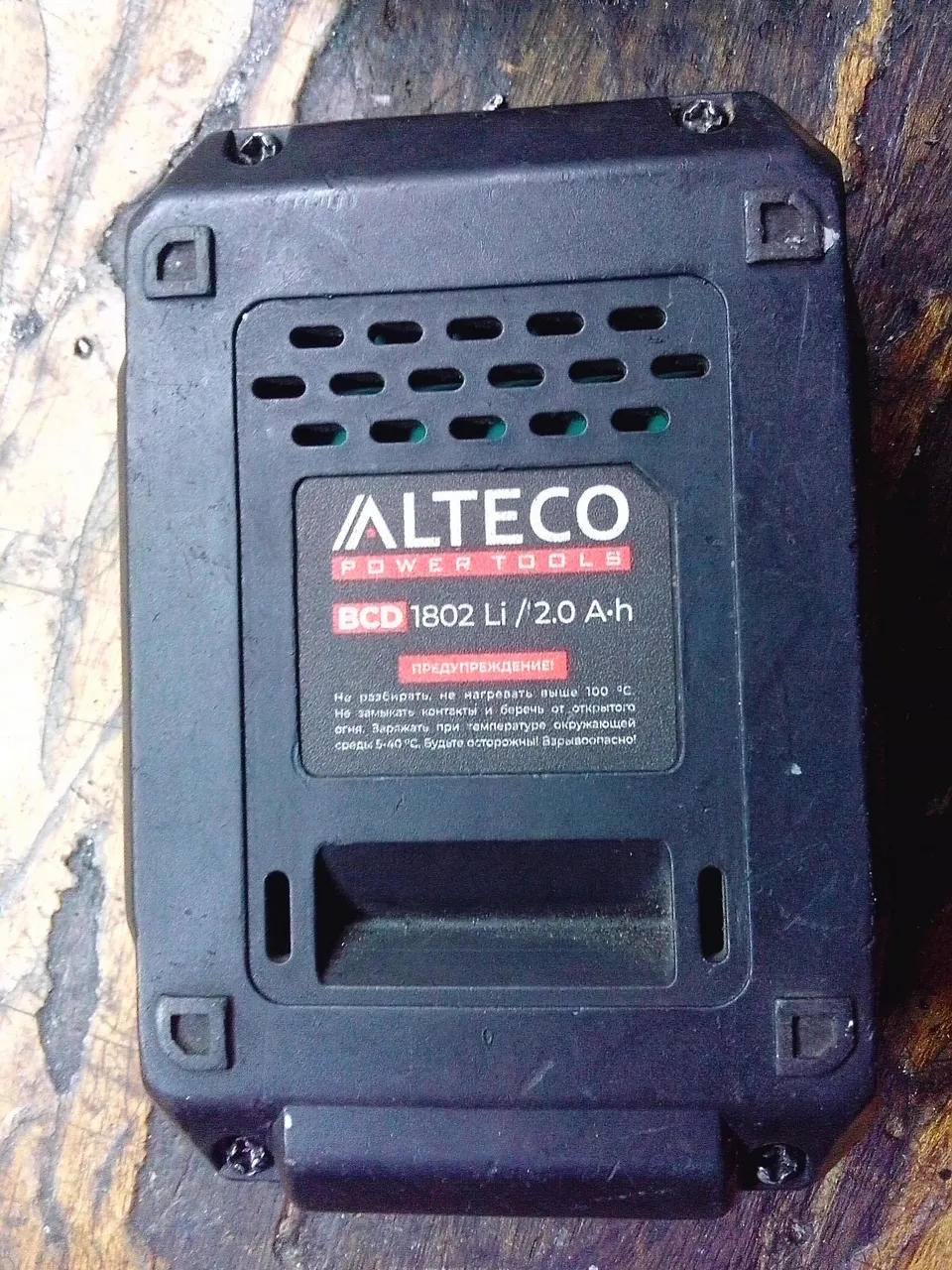

Вид снизу.
Гнездо для зарядки расположено в другом месте. Теперь чтобы зарядить аккумулятор его необходимо снимать с шуруповерта.

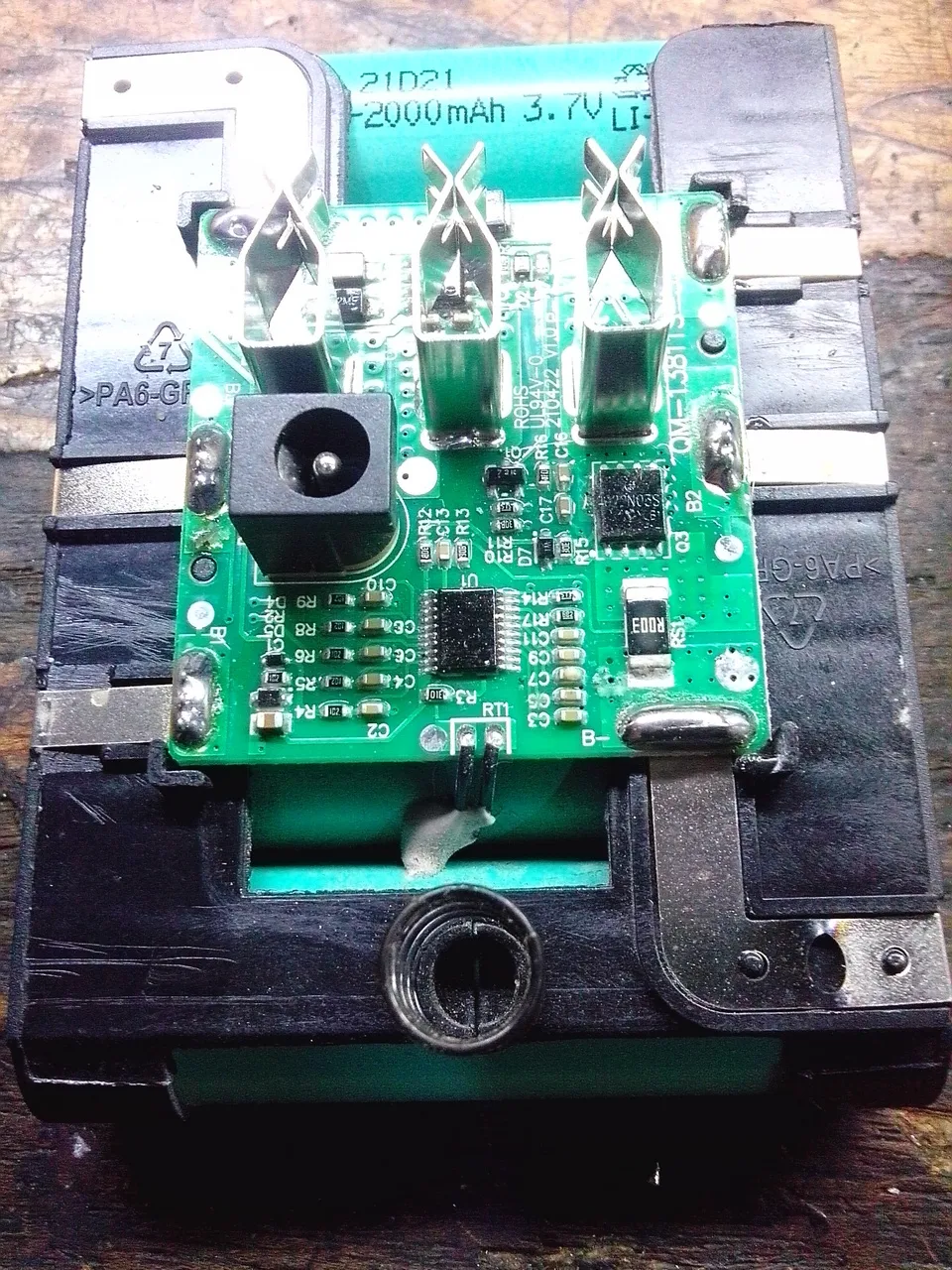

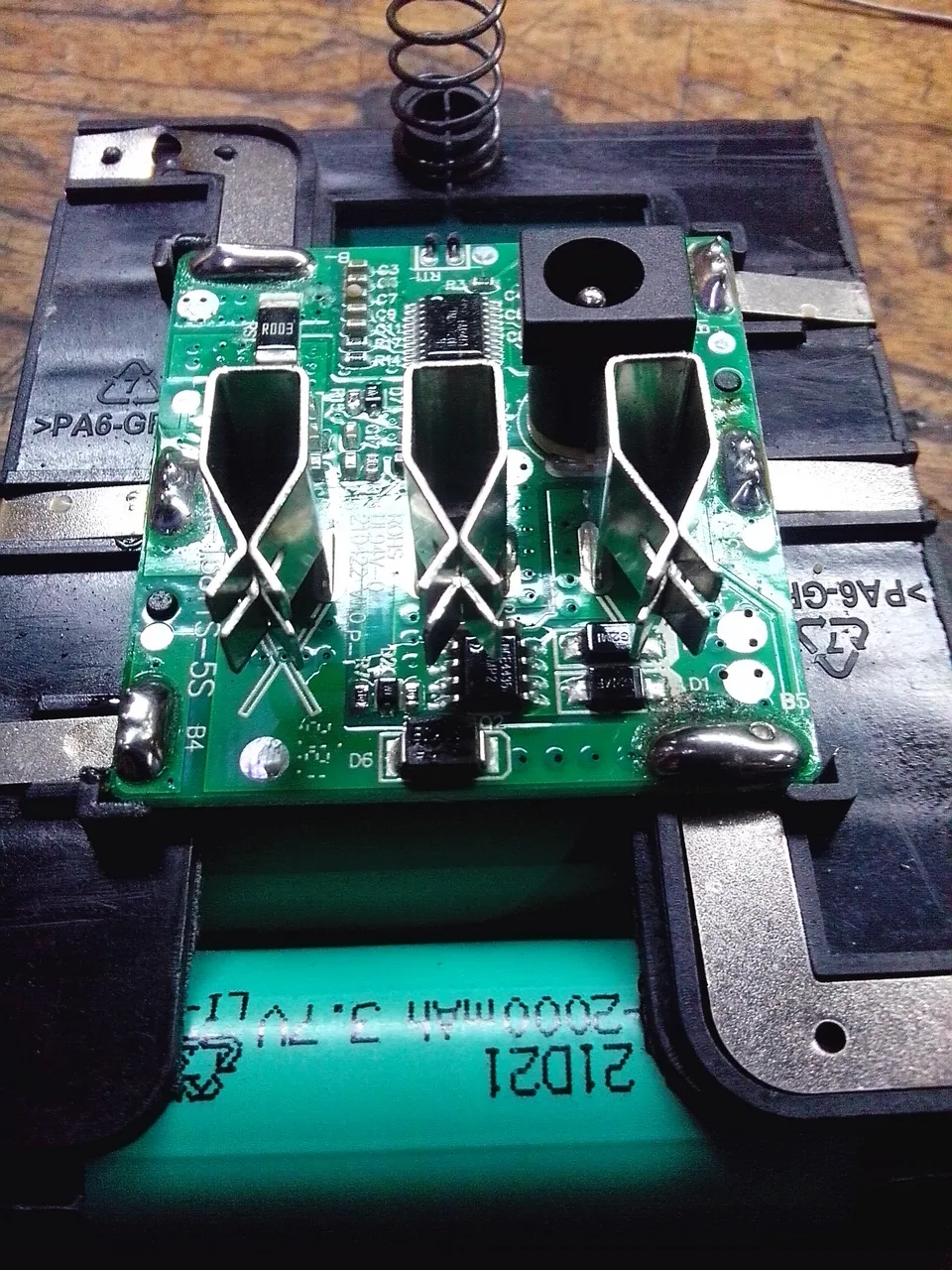

Плата BMS в нем тоже изменена.
Элементов балансировки как и в предыдущих платах тоже нет.

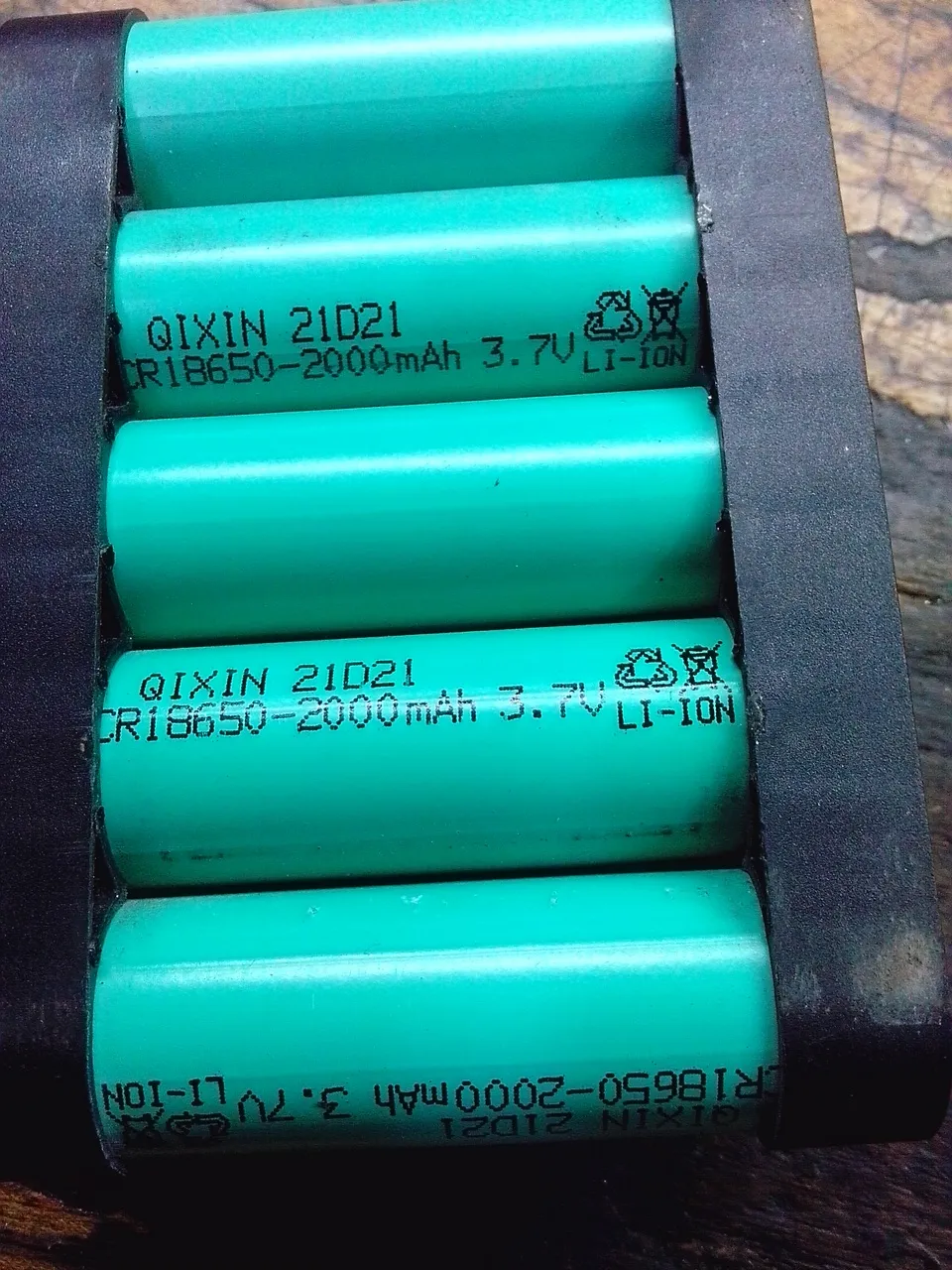

Аккумуляторы уже на 2000 mAh.
Заключение:
1.Шуруповерту три года и целесообразность его ремонта под большим вопросом.
2.Под замену изношенные литиевые элементы с небольшой остаточной емкостью и мотор шуруповерта.
3.Модель вполне себе недорогая и проще купить такой же новый .
