Как это делал "Pelsan"
Всем здравствуйте ! И так для того чтобы дать адекватную оценку изделию его нужно сравнить с аналогичным изделием , но от другого производителя. Продолжаю тему обзора удлинителей и предлагаю сравнить внутренности колодки "Pelsan" c ранее описанной ALEXLED колодкой от "Союз" . Буду искать отличия , которые могут быть как преимуществом , так и недостатком. И так "Pelsan"

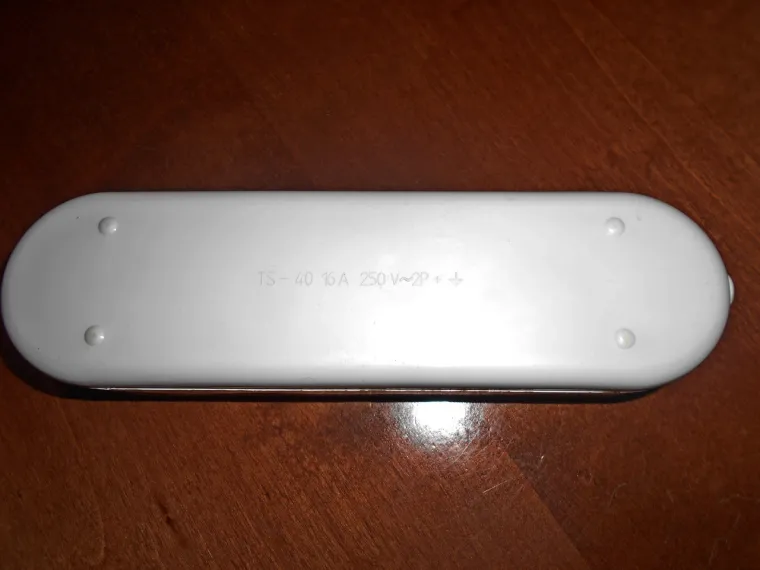

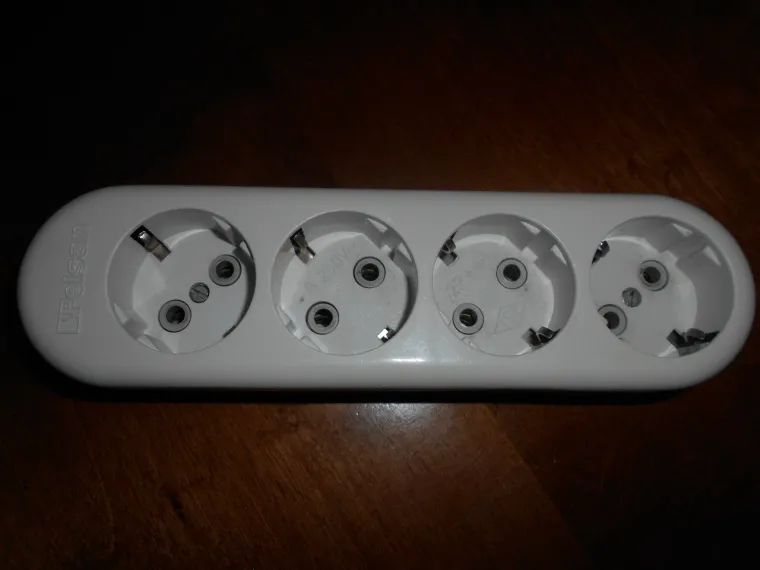

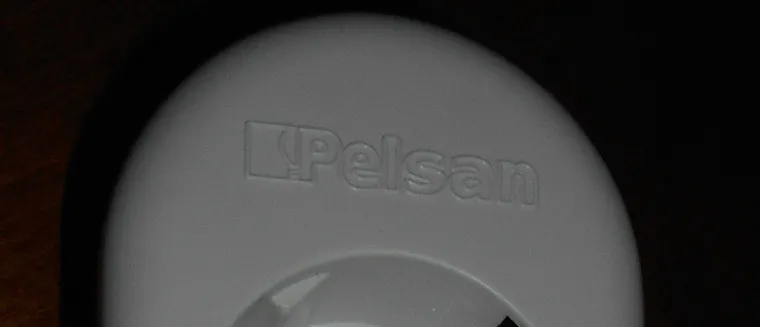

Внешний вид колодки . Корпус изготовлен из жесткого похоже негорючего пластика . Он чем-то напоминает карболит , только белый .

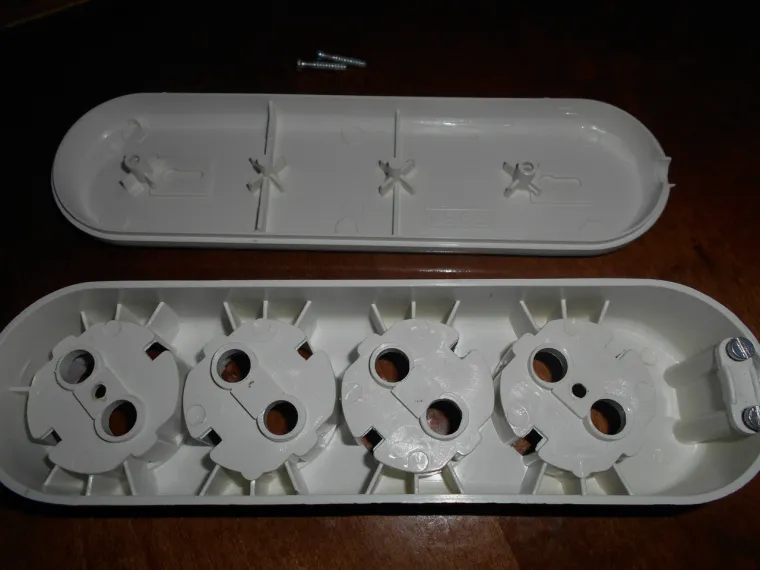

Корпус собран на двух саморезах и что удивительно все винты с прямым шлицем . Разбираю.

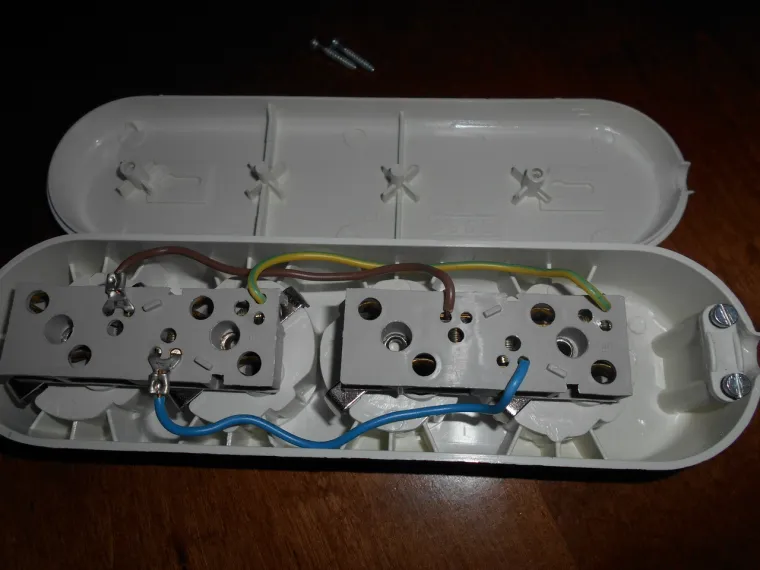

Тут уже я немного побезобразничал , провода были изначально без клемм

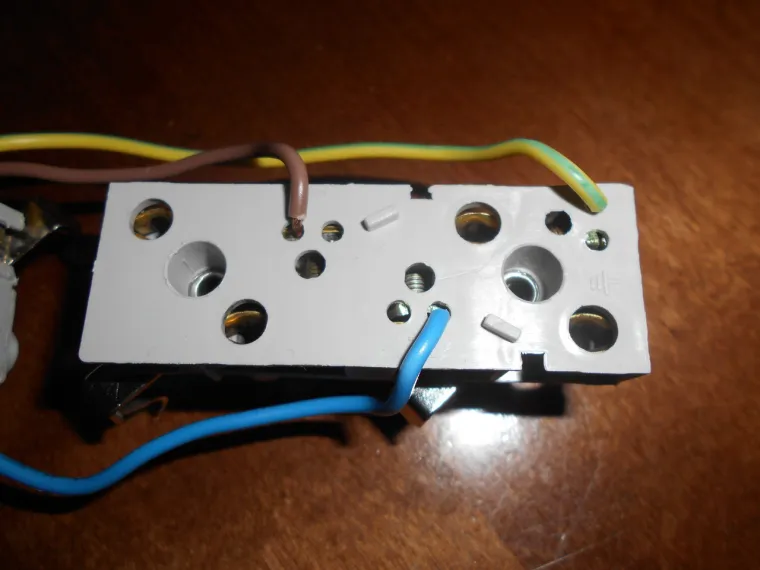

Все соединения на винтах . Перемычки из медного одножильного провода диаметром 1,1 мм

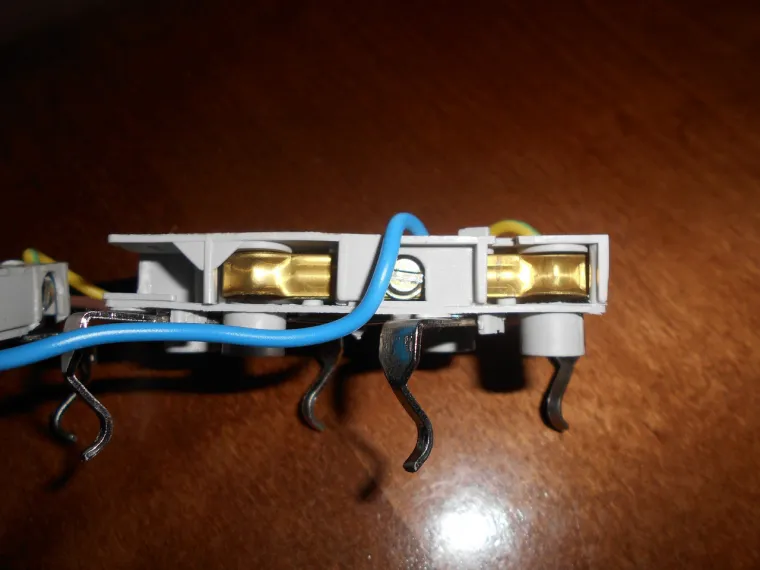

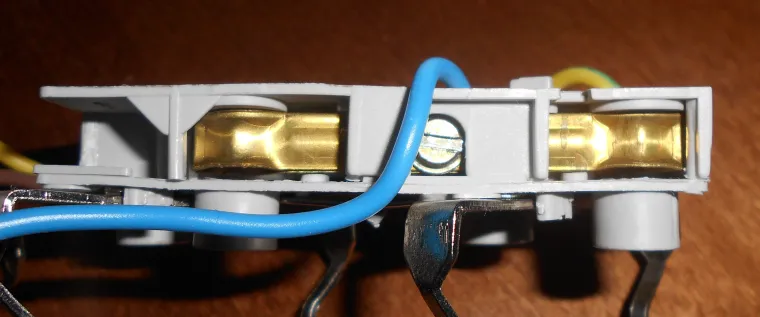

За много лет эксплуатации контакты сохранились и не потеряли свои пружинные свойства. Интересно так сформованы , изготовлены из латуни .
Все достаточно мощное , т.к. производитель указывает максимальный допустимый ток 16 Ампер .
Выводы : 1.Корпус из хорошего крепкого пластика 2.Хорошие латунные контакты 3.Подходит для любых вилок А теперь давайте поищем минусы . Пишите , что Вам показалось не достаточно качественным или надежным ?
@Андрей-Туманенко сказал :
В целом, впечатление очень положительное. Латунные контакты расположены в отдельных "коробочках", в которых они надежно позиционируются и защищены от смещения...
Неясно, как изменится жесткость контактов, если установить "евровилку". Будет ли простая вилка надежно держаться, после установки "евровилки".
Отсутствует двухполюсный выключатель-индикатор.
Нет данных о стоимости изделия.
@Андрей-Туманенко сказал :
Расскажите? Что? Почему? Для чего?
Их сложнее как - то подогнуть , если понадобится
После длительного использования евровилок простые вилки также не проваливаются и держатся нормально
С выключателем не было в продаже
Покупал очень давно , не помню цену. Производитель Турция и были чуть дороже Китая.

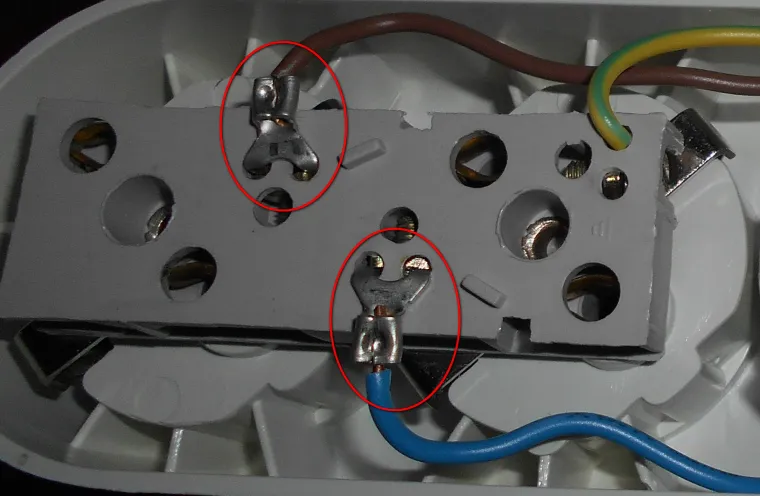

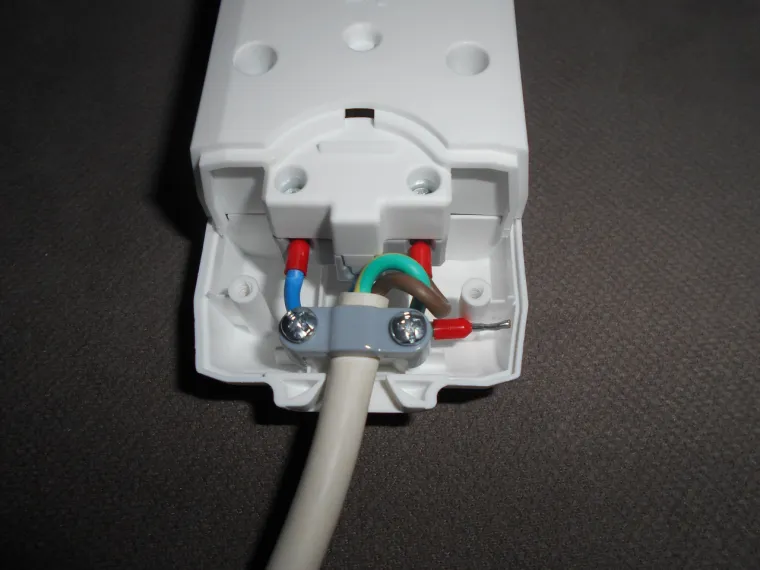

Провод поджимается квадратной гайкой . Чтобы зажать нормально провод нужно использовать оба отверстия для проводов. В противном случае гайка перекашивается и провод после затяжки винтом можно вытянуть при желании . После установки "U" образных клемм проблема была решена.
В колодке от "Panasonic" такой проблемы нет
@Андрей-Туманенко сказал :
Понятно. А ведь, теоретически, провод можно припаять? Если там с гайкой проблемы... Все-таки, токи приличные... А на винте пружинная шайба есть?
Да, хорошо сделано!
Винты с пресс-шайбой , пружинных нет

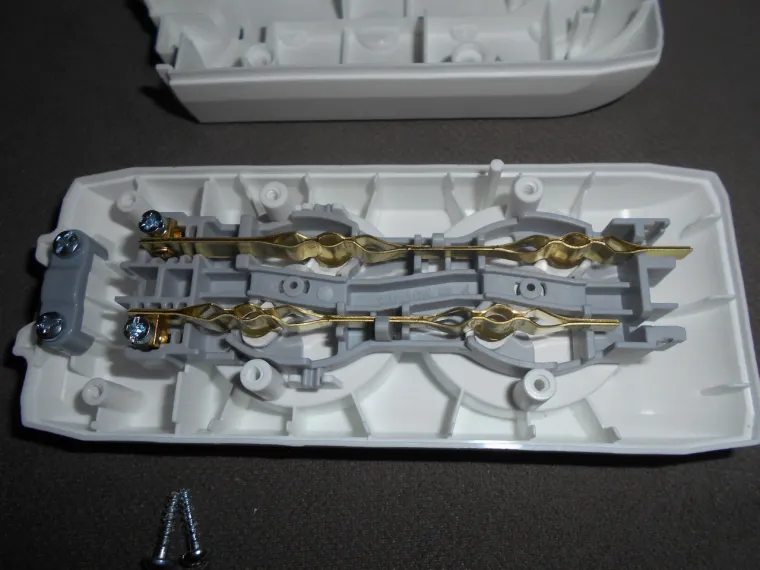

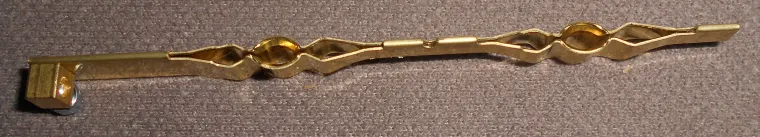

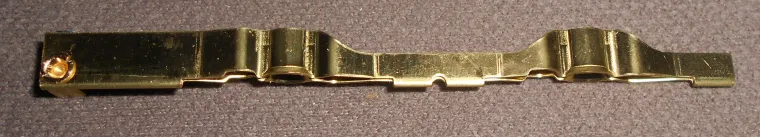

Контакты зачетные у Panasonic
@Андрей-Туманенко сказал :
да, они, скорее всего, будут отлично "пружинить" и все равно какую вилку вставлять, евро или обычную... круто! везде бы кам!

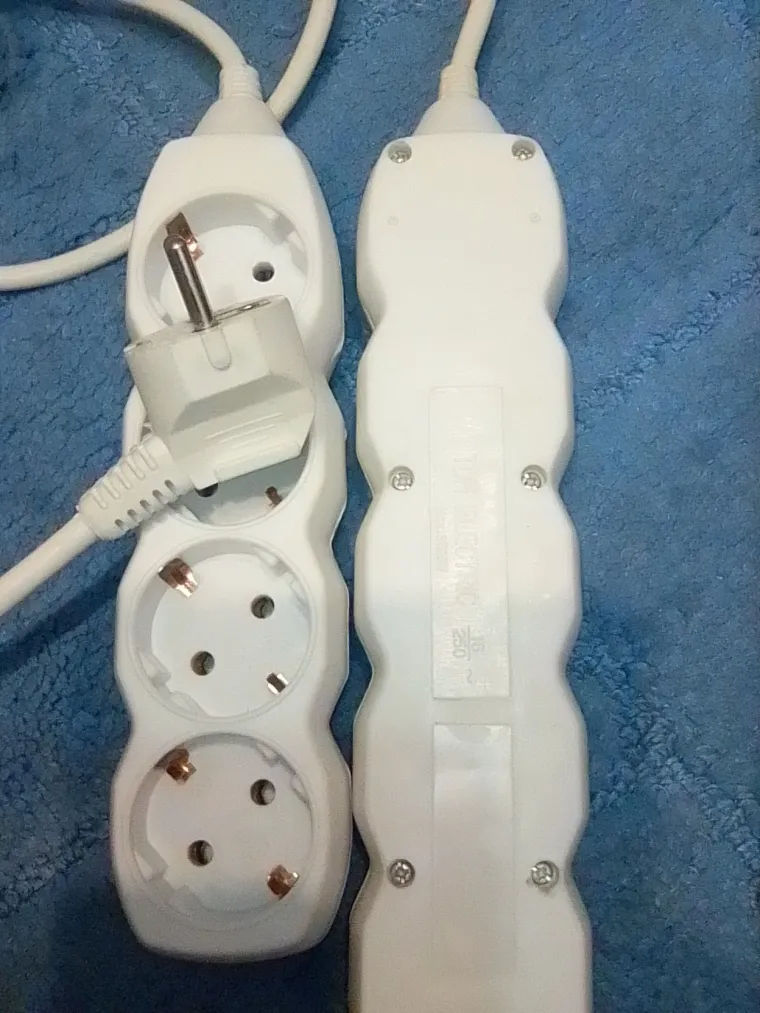

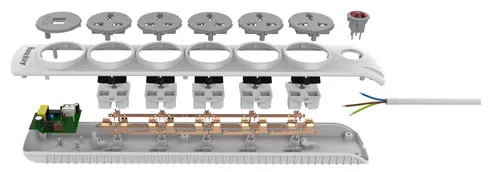

Раньше была фирма vi-ko отменные удлинители! Её выкупил Панасоник,теперь не знаю что лучше брать,ТК после евровилок обычные чаще люфтят и греются.кпримеру, у. TDM заводской сборки удлинители надёжно держат вилки любые.а,вот разборные модели колодок TDM после евровилок уже обычную держат слабо!

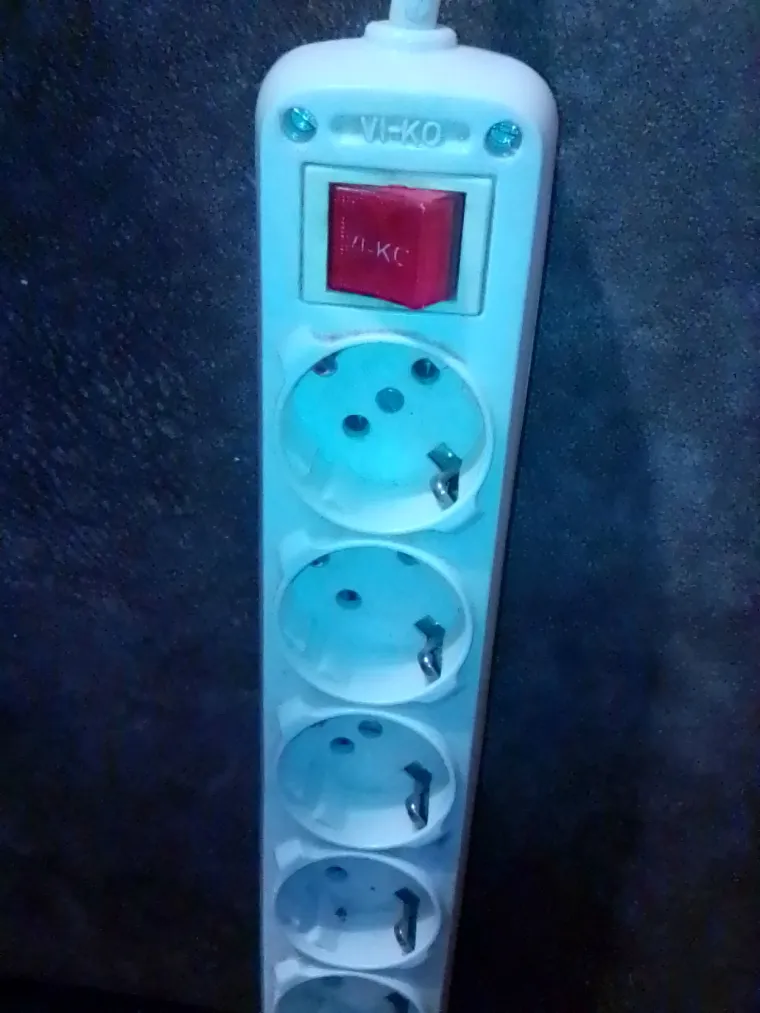

Извините,не ту фотку вставил,удалить не получилось вот фото нормальных ,на мой взгляд,удлиннителей
@Haz88 сказал :
А что именно в них нормального?
@Схемотехник https://youtu.be/uNYFuLGH8KY
@Андрей-Туманенко Посмотрел. Да, действительно, там все хорошо!
@Схемотехник сказал :

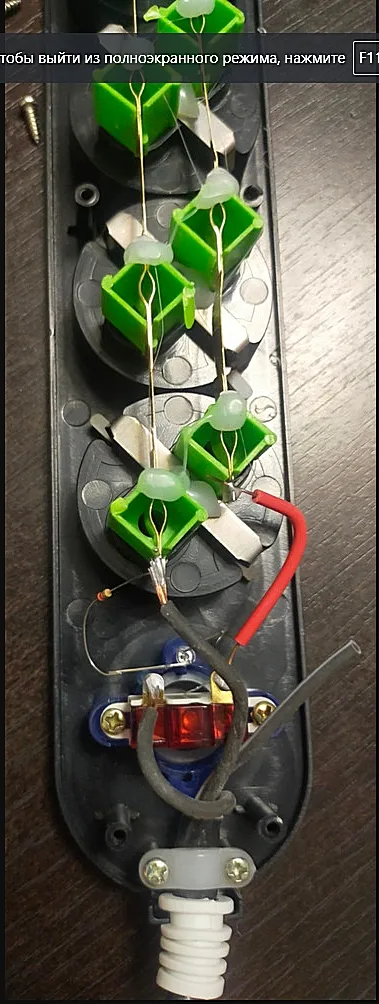

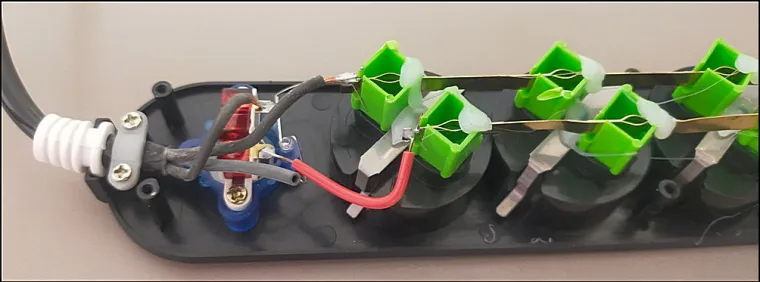

А как Вам такое ?
@Андрей-Туманенко сказал :
Не идет ни в какое сравнение по сравнению с "элитной" конструкцией... Но в целом, неплохо... Контакты поджимаются с двух сторон зелеными держателями, и если не менять простую вилку на "евровилку" и наоборот, то работать будет неплохо... Еще удивило отсутствие изоляции на индикаторном светодиоде и балластном резисторе. Неужели, не нашлось 5 см термоусадки или какой-то трубки... Средний вывод не подключен, а пайка могла быть и получше... А кнопка разрывает всего один полюс, вместо двух... Отсутствует простейший фильтр в виде пленочного конденсатора...
@Схемотехник сказал :

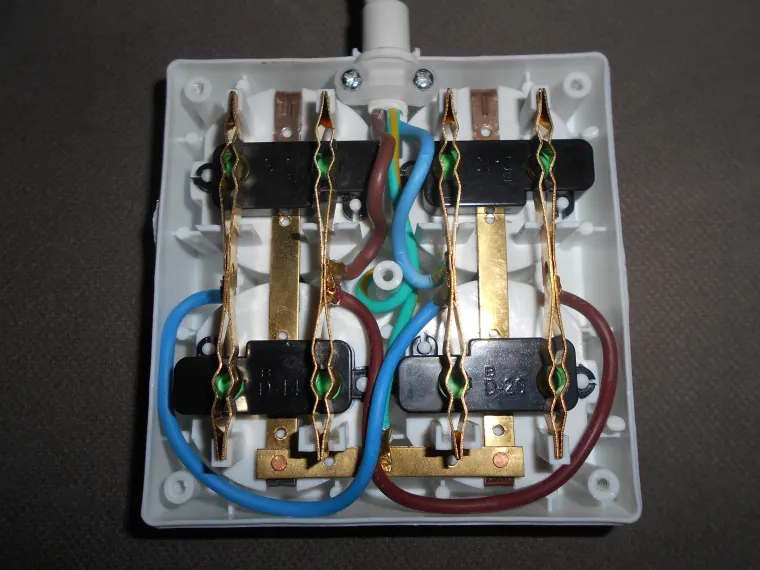

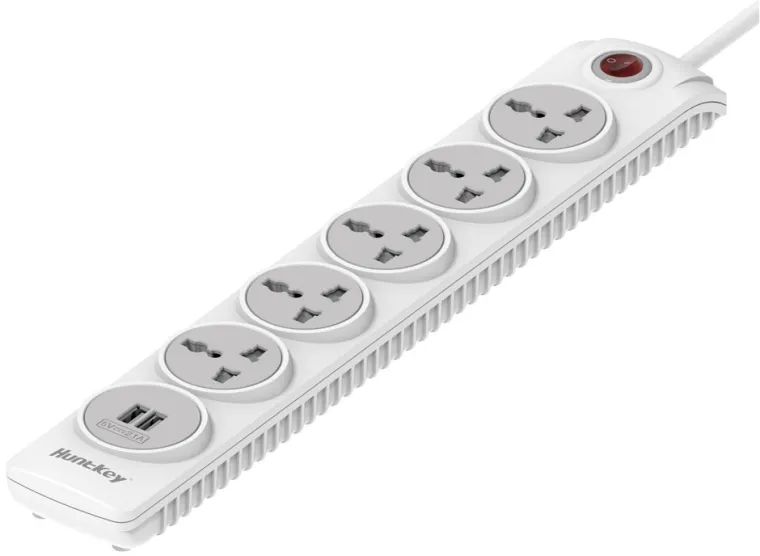

Интересно , что внутри такого удлинителя ?

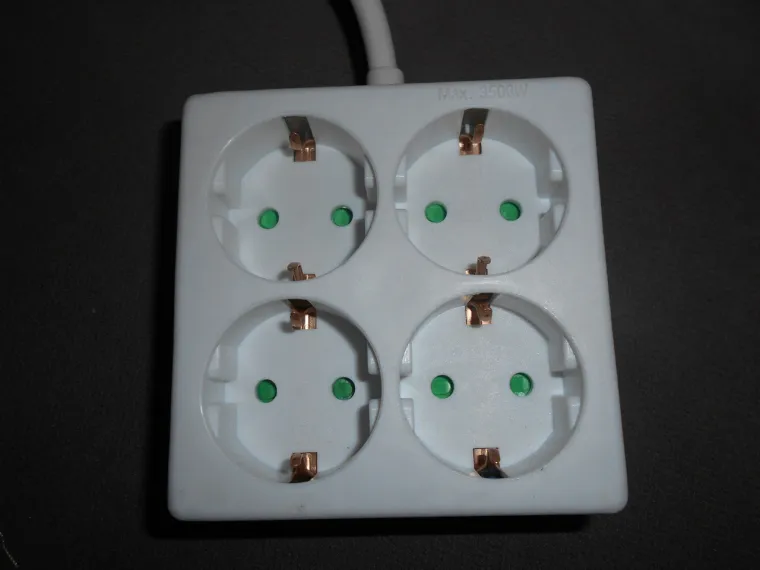

Или вот такого ?
@Андрей-Туманенко сказал :

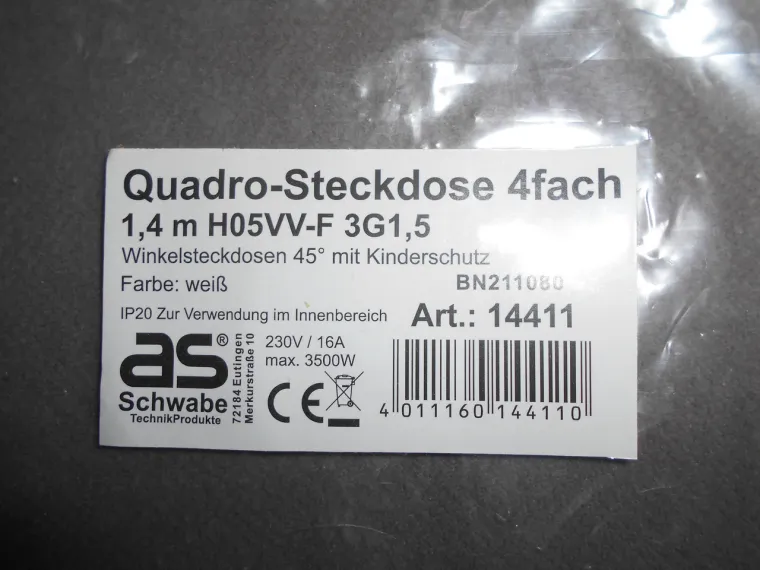

Да, любопытно! Тем более устройство, согласно щильду, рассчитано на мощность 3,5 кВт... Не понятно, какой тип устройства...

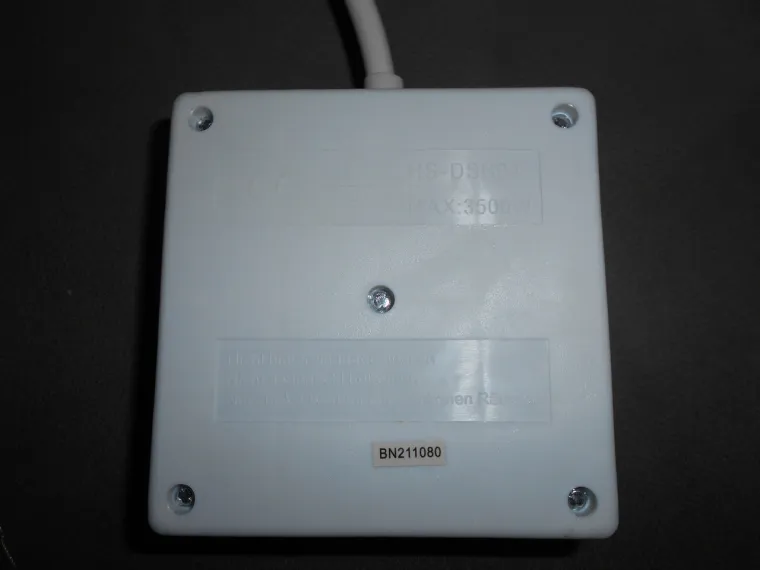

@Схемотехник сказал :

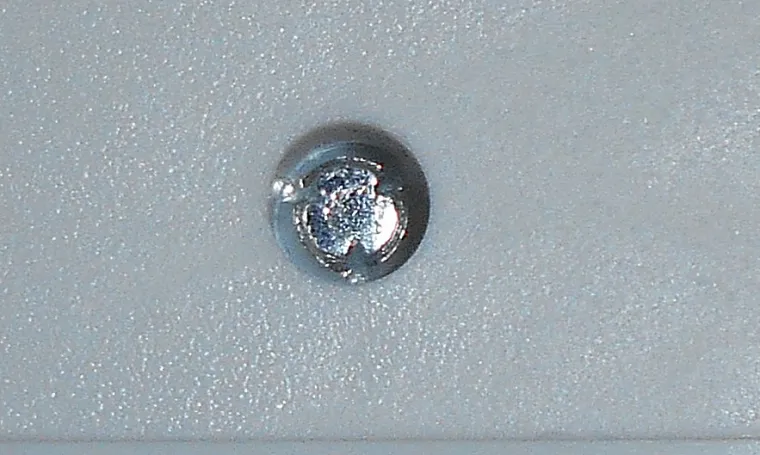

Вот как такие шурупы выкручивать ?
@Андрей-Туманенко сказал :
Интересный шлиц.. Впервые такой вижу... Но у вас же есть набор особых отверток? А само устройство - это удлинитель, поэтому никаких фильтров ожидать не будем. А вот качество контактов - вопрос актуальный! Тем более указан такой большой ток...

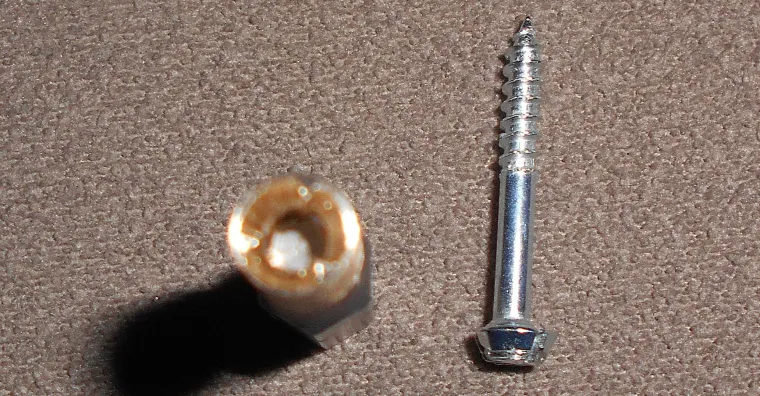

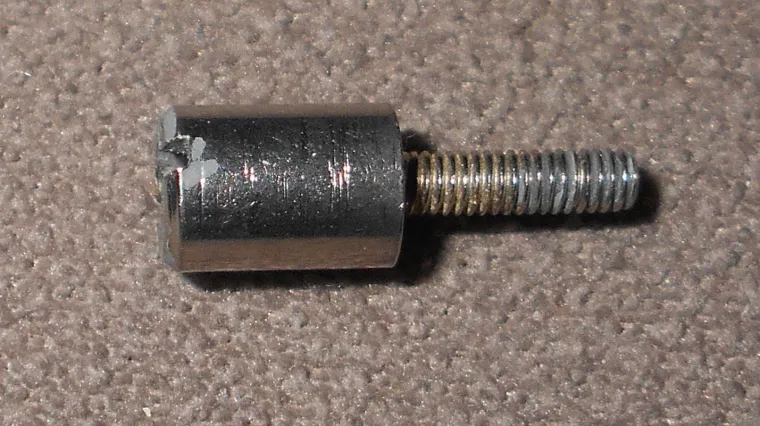

Из набора ничего не подошло. Взял стойку латунную

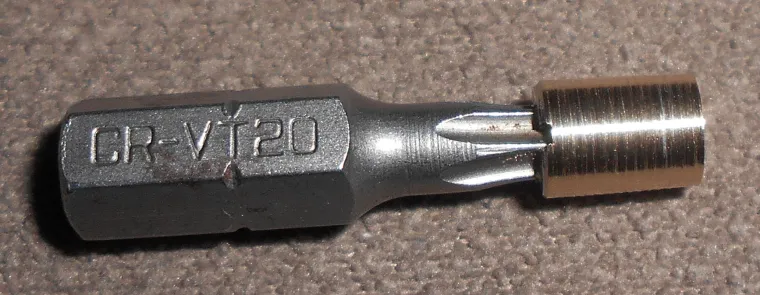

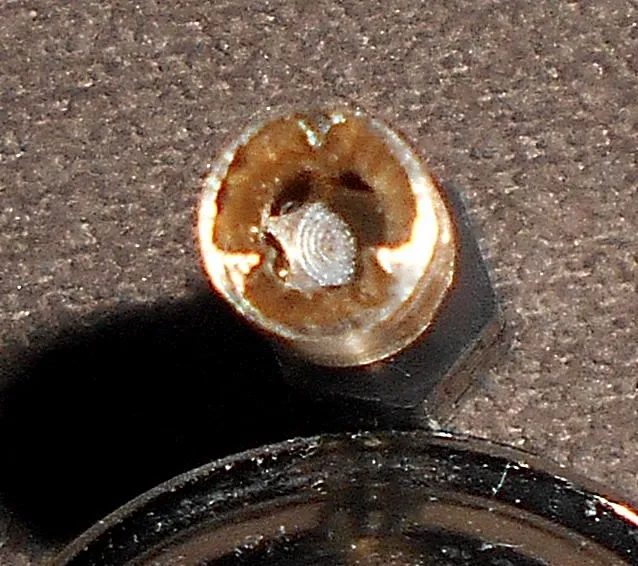

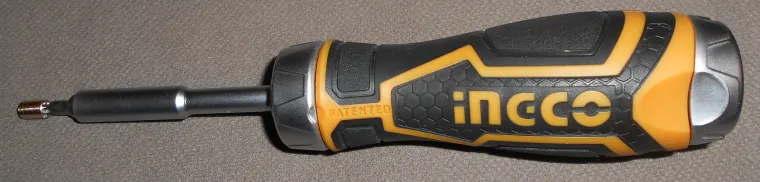

Просверлил отверстие сквозное 2,5 мм. С одной стороны надфилем повторил форму головки шурупа. Затем насадил стойку на биту Т20
Плохо видно . Фотик сфокусировался на шурупе
Теперь можно разобрать
@Андрей-Туманенко сказал :
То есть у вас все-таки получилось?
Разобрать ? Еще не разбирал , но шурупы выворачиваются без проблем
@Схемотехник сказал :

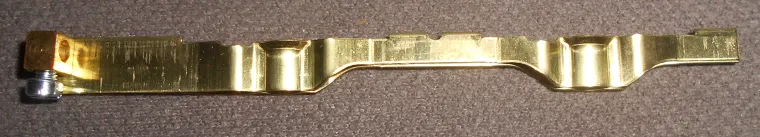

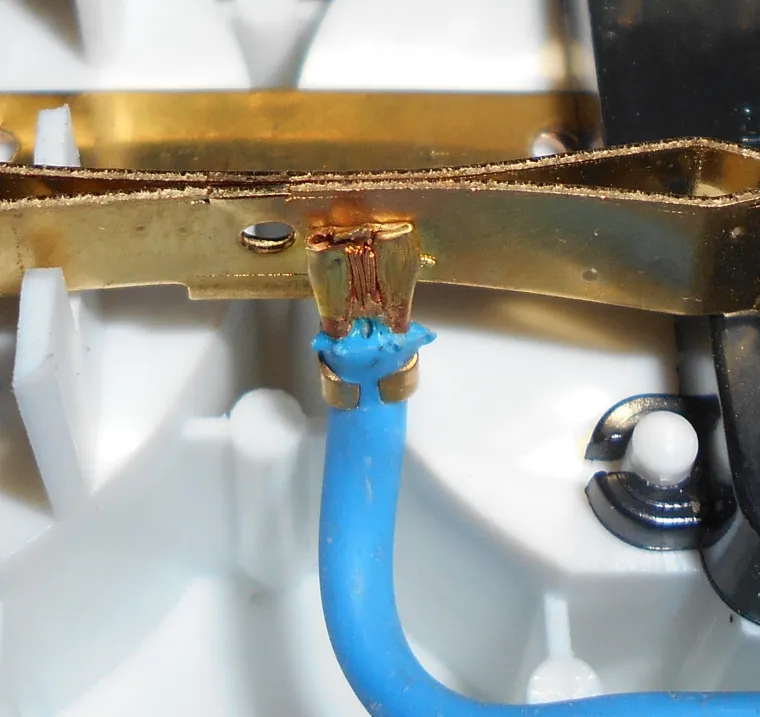

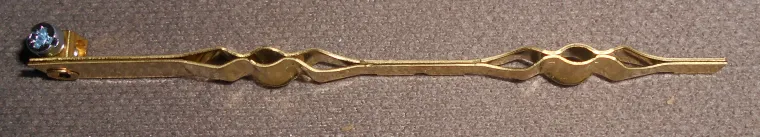

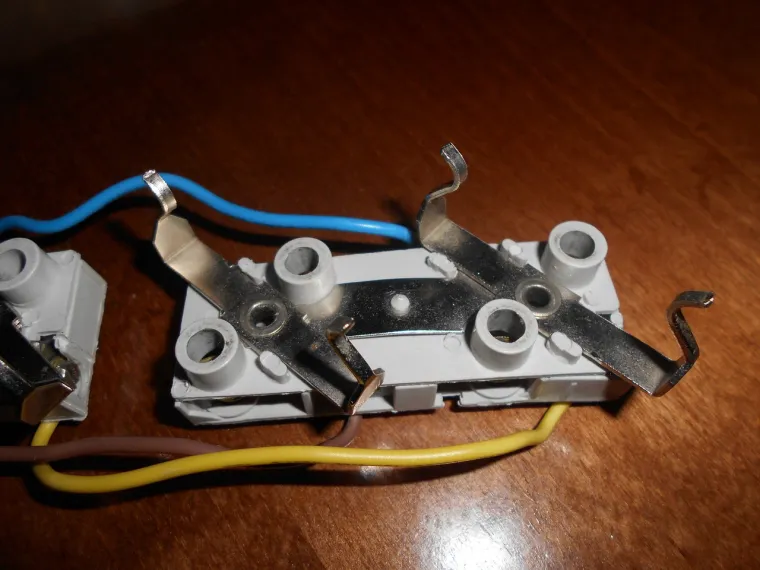

На контактной сварке приварили провода . Латунь жесткая и толстенькая
