Обзор голубой гирлянды из 2000-х

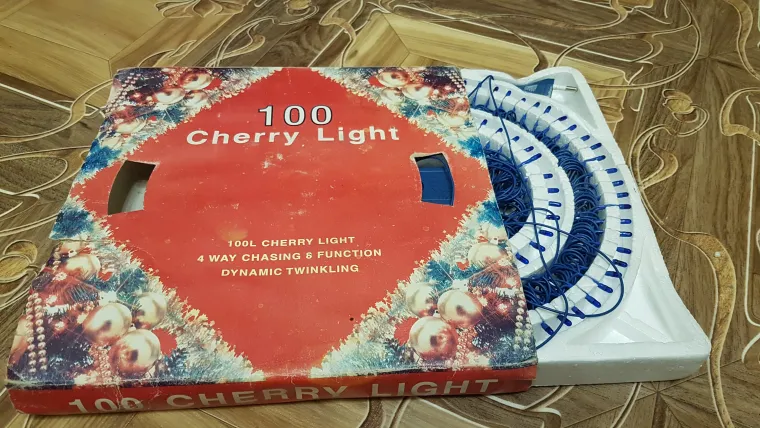

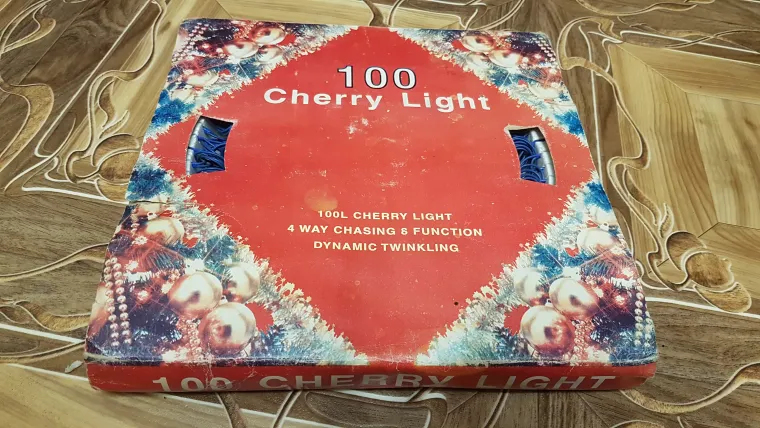

Всем привет, наверняка все заметили, что сейчас в моде светодиодные гирлянды голубого цвета. А были ли такие в начале 00-х? Ответ - да, только вот не на светодиодах, а на нормальных лампочках, настоящих лампочках - обычных накалках! И как всегда - приступим к изучению упаковки! Она немного потрепана жизнью, но неплохо сохранилась.

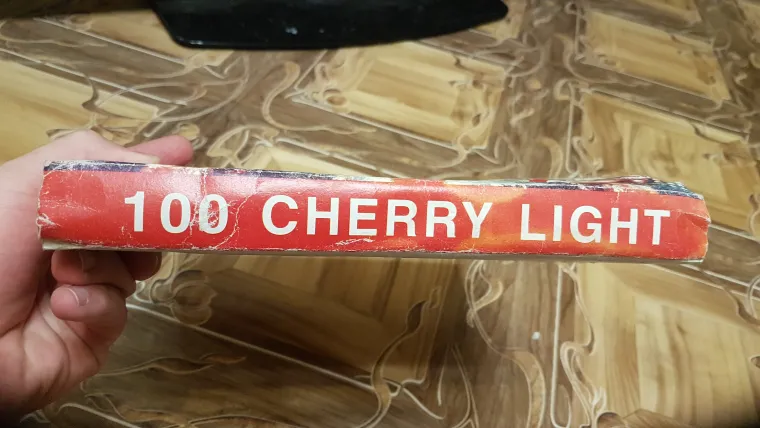

Вот не уверен на все 100%, что это её родная упаковка, но это впринципе не так важно. Сбоку:

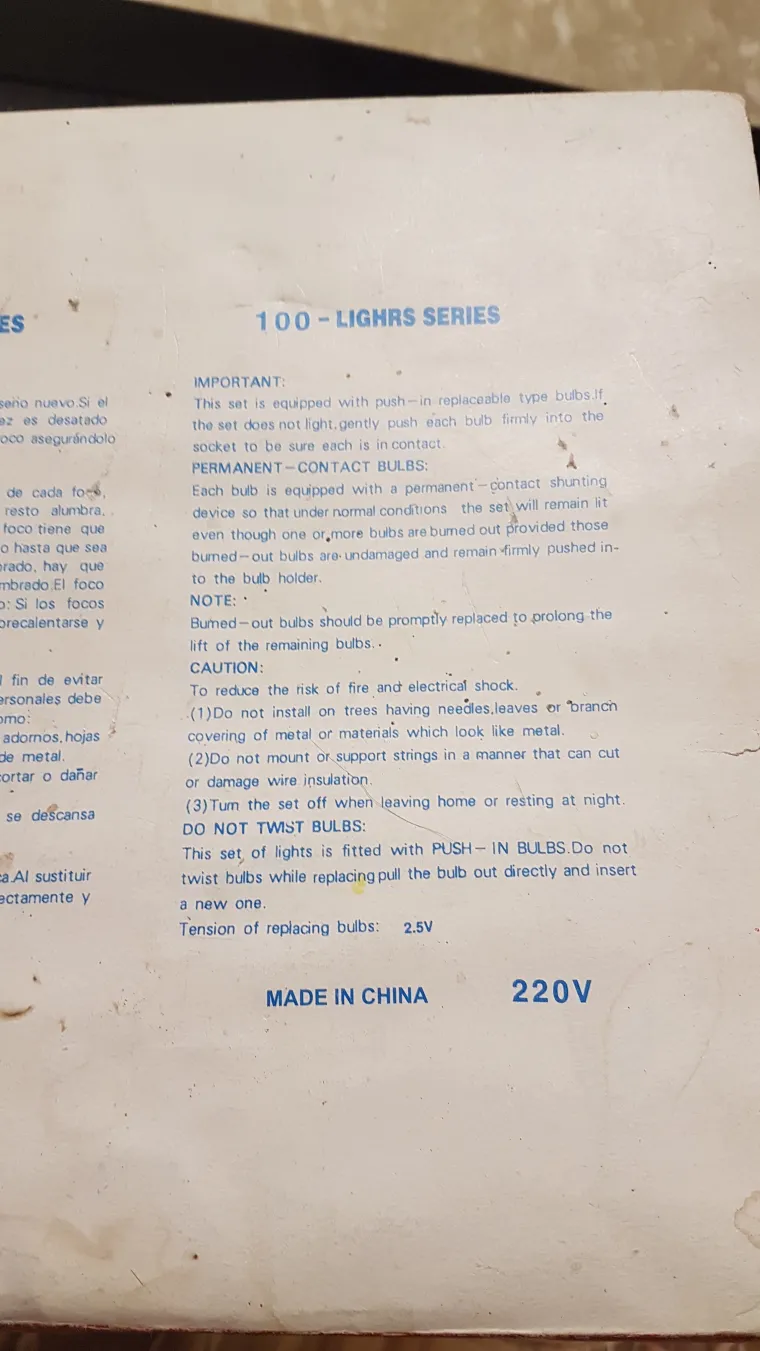

С обратной стороны классическая инструкция по эксплуатации, после фразы про заменяемые лампы даже читать её лень, она же копирка с других коробок)))
Лампы 2.5 вольта? Интересно, запомним.
Открываем коробку...

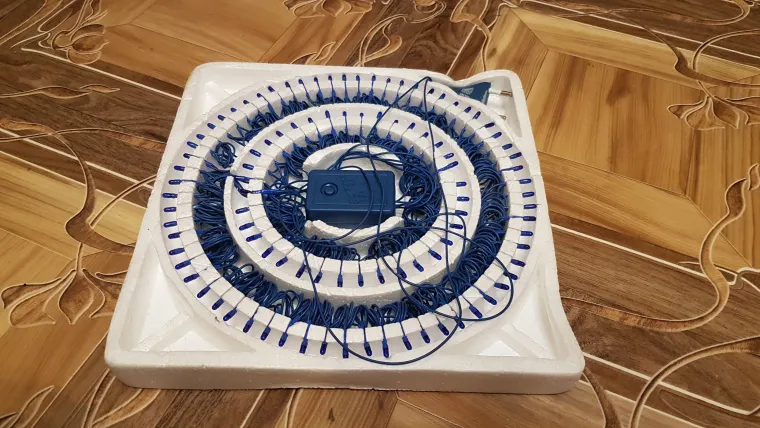

Вот она, красавица с рисовыми лампочками:

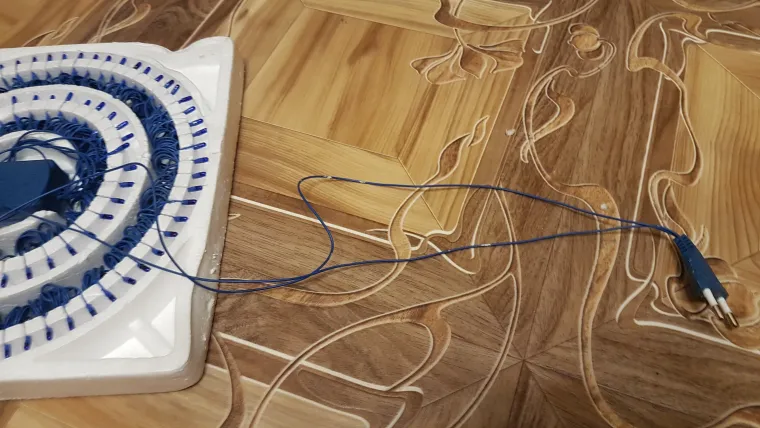

Шнур питания неважнецкий, но для гирлянды пойдет, так то опасный провод, но у меня детей и прочих домашних вредителей, которые могут порвать провод нету, значит он не порвется!

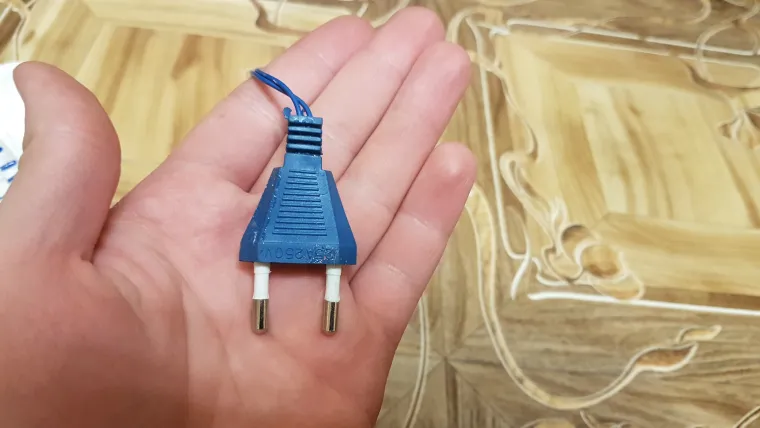

Вилка хоть хорошая, что радует, её удобно вставлять и вынимать.

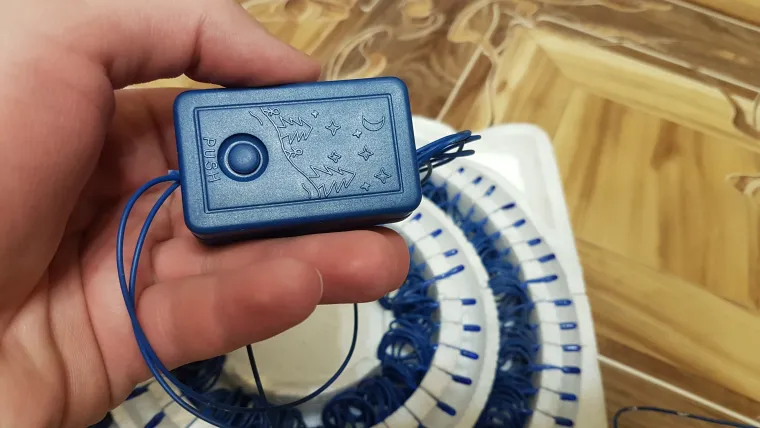

Блок контроллера управления:

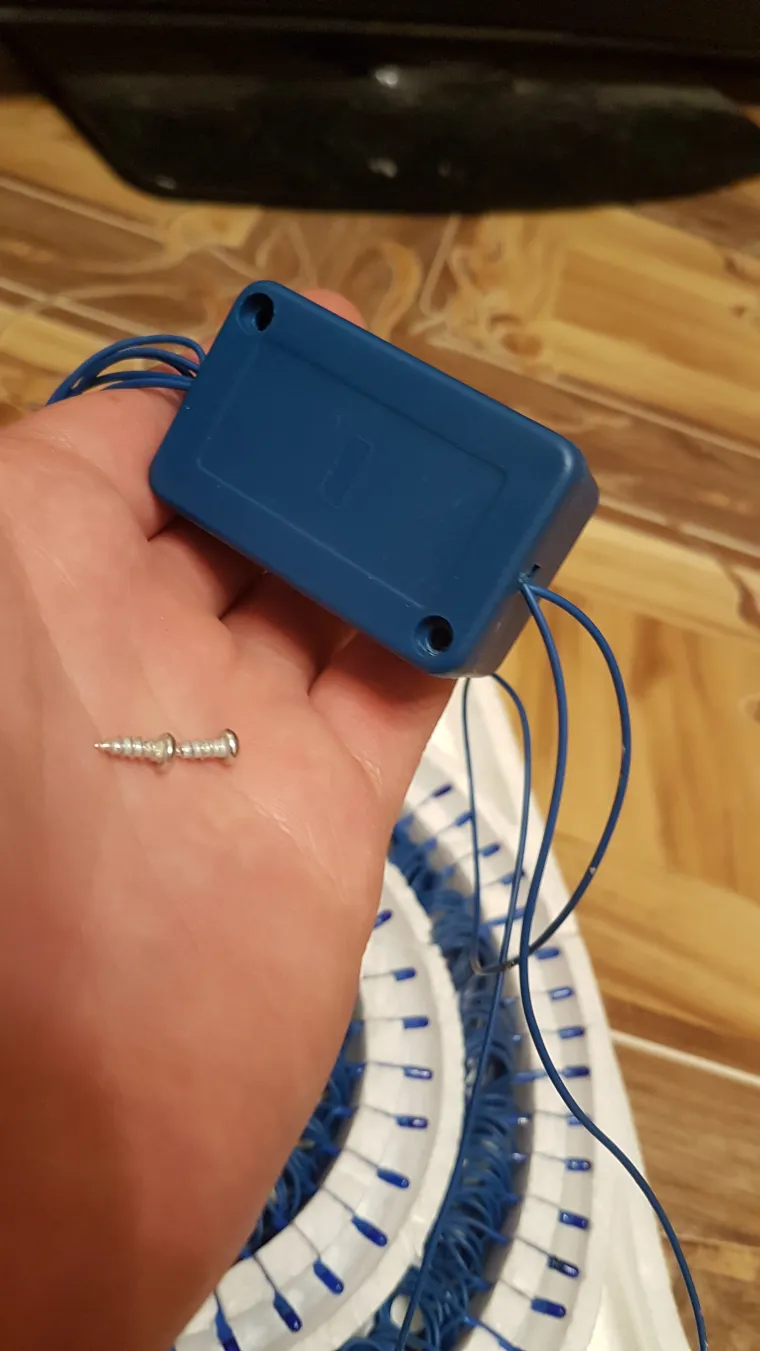

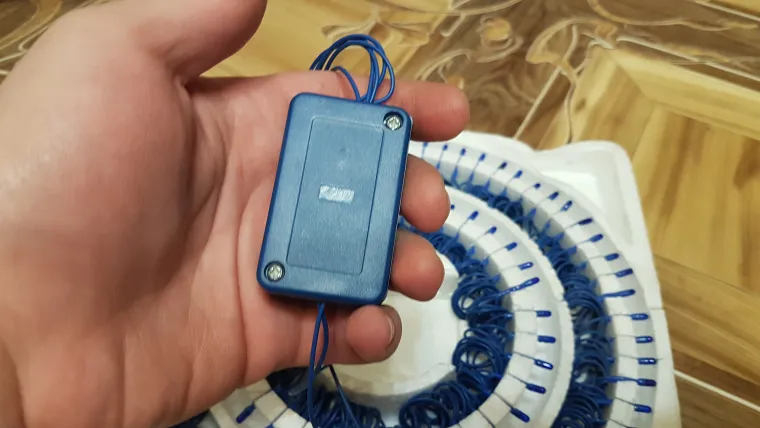

~~А тут режимы не расписаны, эх, что же делать.... вот не знаю что там будет на 5 нажатии кнопки, эх~~ Вот такой вот блок с красивым рисунком, с обратной стороны:
О, а давайте его сразу разберем, по проводам я предполагаю, что он 4-х канальный.
Винтики откручены, открываем...

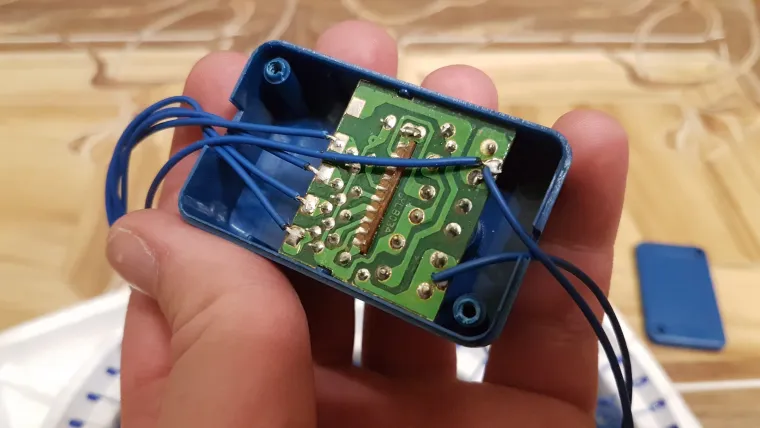

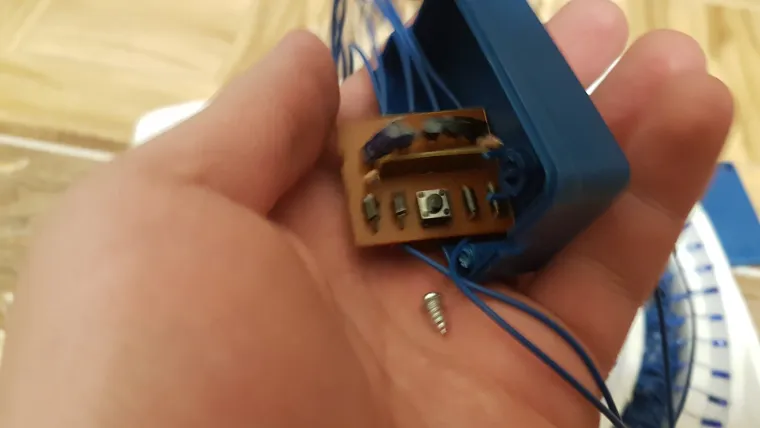

Красиво смотрятся тут синие провода и синий блок, прям наслаждение для глаз, красиво.

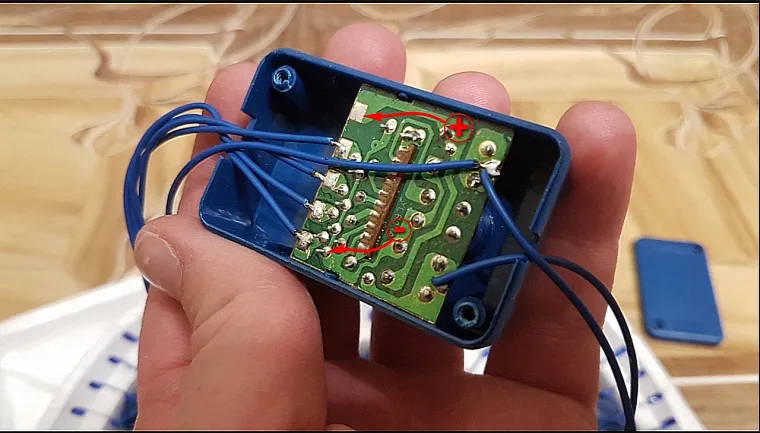

Так, а один из "полюсов" с самих лампочек припаян на входе, впервые такое вижу, но это точно заводское решение. Вижу по нетронутому контакту на выходе контроллера. Вообще из за такой конструкции этот контроллер может перегореть в случае отрывания провода от пайки и замыкания провода на пайки около контроллера - капли

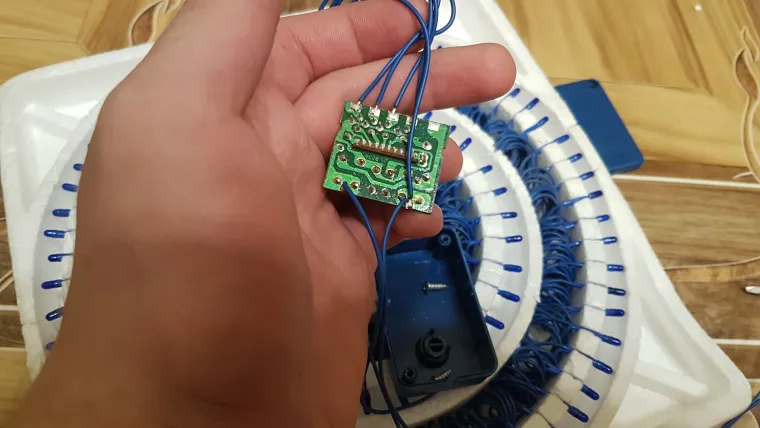

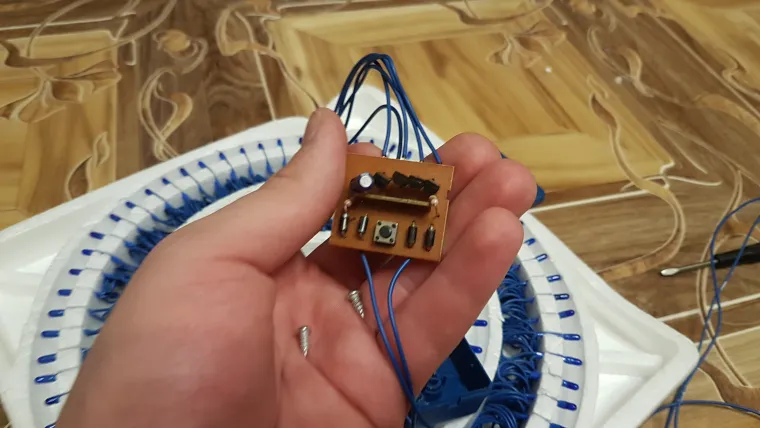

Переворачиваем...

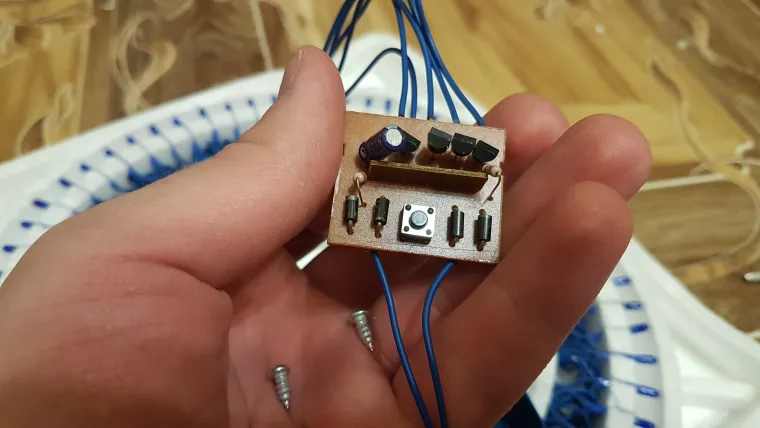

Ага, диодный мост. Получается, что вся эта схема сделана для того, чтобы лампочки работали в режиме, как с одним диодом, при том что есть полноценный диодный мост! Китайцы сэкономили на лампочках. а вот контроллер поставили хороший. Интересно.
Обычный 4-х канальный контроллер, ничего особо примечательного в нем не вижу, все стандартно!
Давайте теперь соберем контроллер назад и включим гирлянду!!
https://youtu.be/zTf_sYoHF3E
О, какая красота!!!

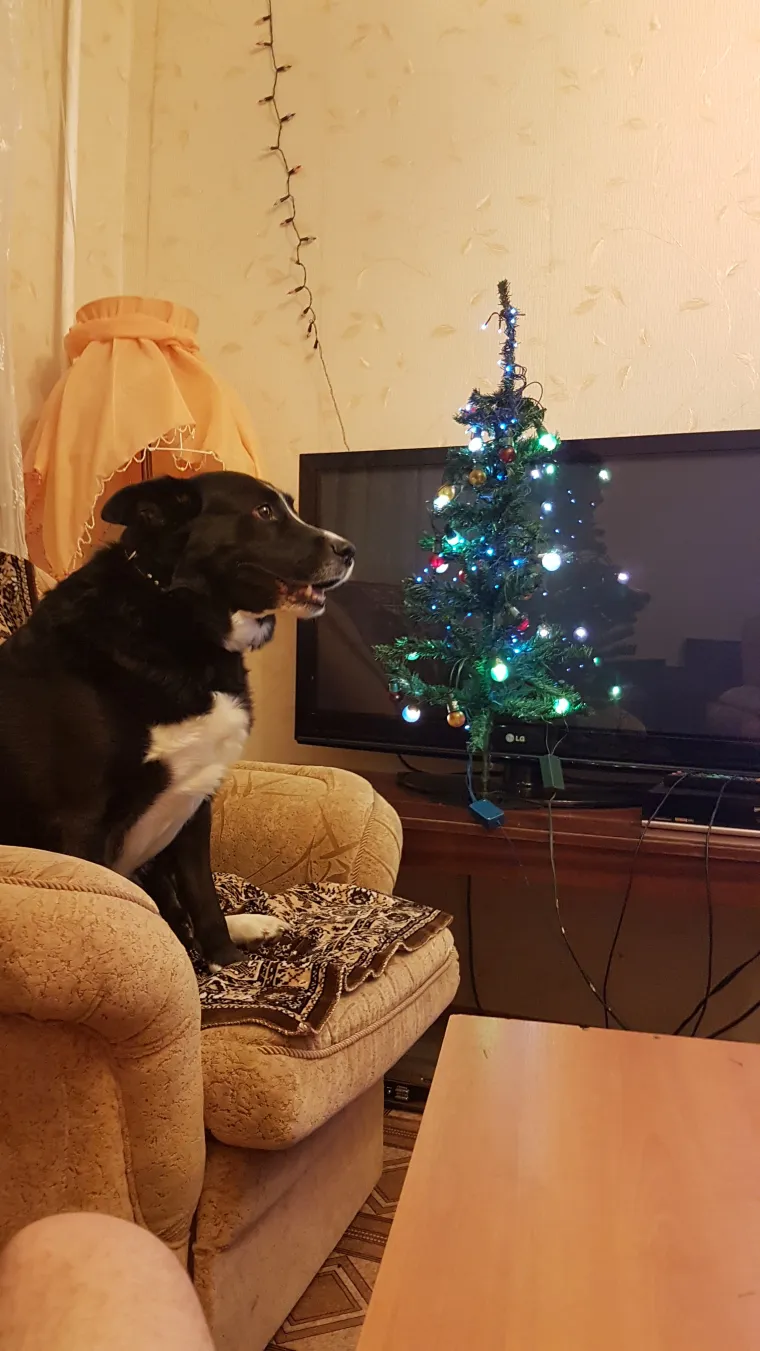

Давайте украсим ей ёлку, вот что получилось:
Она вместе с еще одной гирляндой отлично дополняют друг друга, а вот обзор на вторую будет следующим! Мне понравилась эта гирлянда, она довольно качественная, стандартная. Лампочки обычные, рисовые. Таких гирлянд очень много было, но такого качества, как эта - мало. Меня в целом она порадовала, красивая! Ну а Вы что думаете, коллеги? Имеет место быть?
@ALEXLED сказал :
Здравствуйте! К сожалению, давно не следил... Последних тенденций не знаю... Но голубая-синяя гирлянда - очень необычная и инновационная!
УГУ!!
У меня так один контроллер перегорел... Из-за отрыва провода - пробился диод, а вслед за ним пробилась "капля"...
Ну если мост, то для питания используются две полуволны... У моего сгоревшего контроллера использовался один диод, то есть гирлянда работала на одной полуволне...
Мостик - не стандартное решение...
Красотища!!
Ждем следующий обзор!
Да, впечатление очень хорошее, как по качеству изготовления, так и по цвету проводов и лампочек, да и по общей задумке. В целом, согласен, гирлянда очень удачная! Спасибо за обзор!
@ALEXLED сказал :
В этой гирлянде используется одна полуволна . Если подключить на выход контроллера (на выход платы ) будет две полуволны. Наверно это такая адаптация гирлянды с 110 на 220 Вольт
@Схемотехник ну почему то синий цвет, это такой же модный цвет, как и белый, как и золотой. Часто, очень часто вижу голубые светодиодные гирлянды. А у меня тут раритет на накале:)) Отмигала 14 дней и пока обратно в коробку, из 100 лампочек за эти 14 дней одна подвела - перегорела, но вот печалька, незаменяемая лампочка. Радует, что в ней сработала шунтирующая проволочка.
Отрыв проводов, это самая частая поломка этих гирлянд, китайцы специально сделали такую конструкцию, чтобы даже такие прошаренные в теме электроники пользователи, как мы бежали вместе со всеми остальными за новой гирляндой, в случае поломки старой. Контроллер - капля легко сгорит при отрыве проводков, да и мне кажется, он даже просто так с ничего может сгореть:(
ПОлучается, у моей гирлянды используется одна полуволна на лампочки, ведь только один диод задействован из всего диодного моста. Т.е. на лампочки приходит 110 вольт.
А чем для Вас диодный мост нестандартен, стандартное решение для китайских гирлянд из 00-х, такое же, как и один диод.
Качество изготовления гирлянды просто отличное, приятно с такими иметь дело.
@ALEXLED сказал :
Но синий, действительно, очень модный. По сравнению с тем же зеленым...
Как это так?!
Да...
А я в основном видел изделия, где использовался только один диод и одна полуволна...
Круто!
@Схемотехник ну видимо, была бракованная лампочка. Ничего страшного.
Ну мне очень часто гирлянды с диодным мостом попадаются...

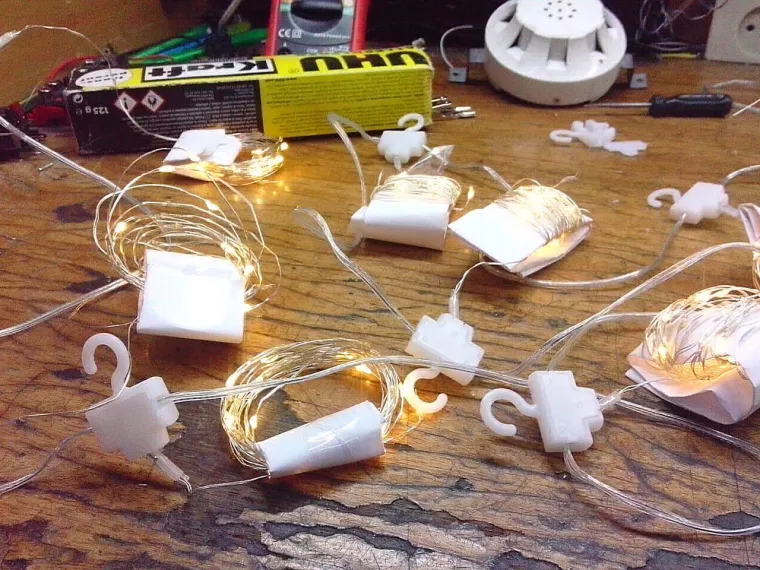

@ALEXLED А как Вам такие проволочные гирлянды ?
@Андрей-Туманенко "отличные", их еще проще порвать, а также в случае выхода из строя светодиодов, их невозможно заменить. Да и яркости у таких гирлянд мало. В общем - мое отношение к таким гирляндам никакое:(
@ALEXLED сказал :
Есть еще один минус в случае выхода из строя светодиода . Как раз с этим я и разбирался .
@ALEXLED сказал :
Ну почему же? Они же целую площадь закрывают... Очень интересная идея!!
@Схемотехник сказал :

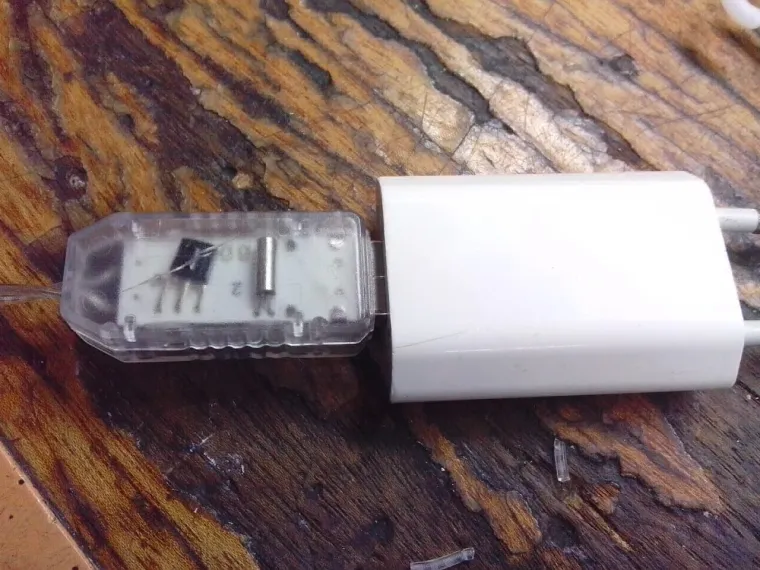

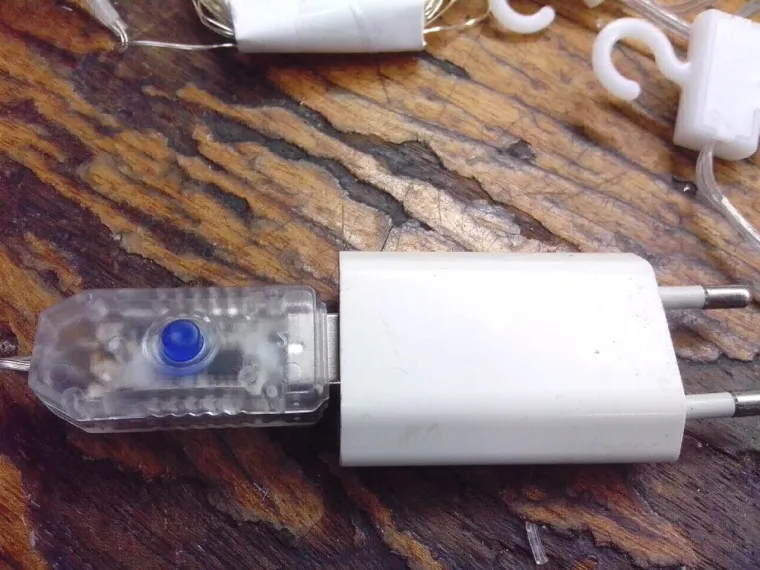

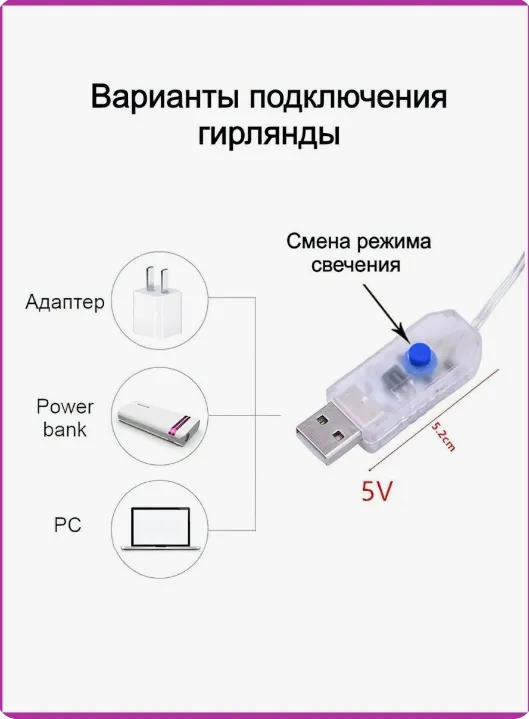

В общем контроллер похож на флешку с кнопкой . Питание от любого источника 5 Вольт по USB

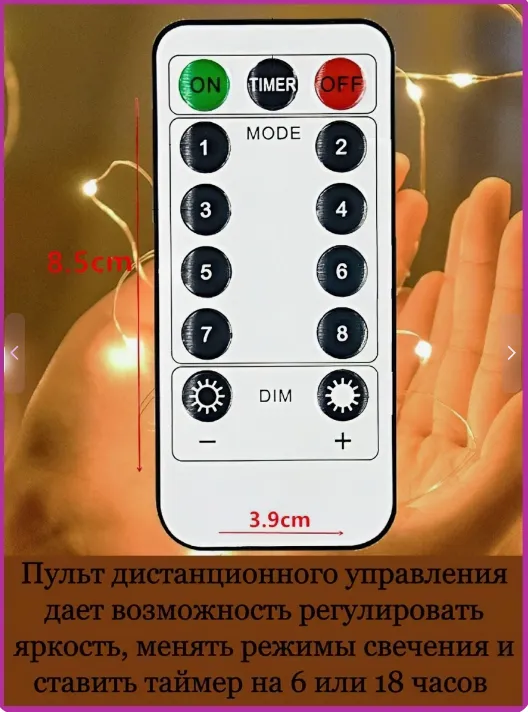

Есть фотоприемник и можно выбирать режимы с пульта
В моем случае причиной отказа стал один светодиод. Он "ушел" в КЗ и закоротил всю линию . Пришлось исключить из схемы одну нить из восьми, т.к. аккуратно перебрать ее очень сложно
@Андрей-Туманенко сказал :
Круто! Значит источник с развязкой... Безопасность!
А что за режимы? Они же вроде бы одновременно все горят? Или же меняется полярность? чтобы зажечь другие диоды?
Эх... Если бы в лампочках так "уходили" диоды...
@Схемотехник сказал :

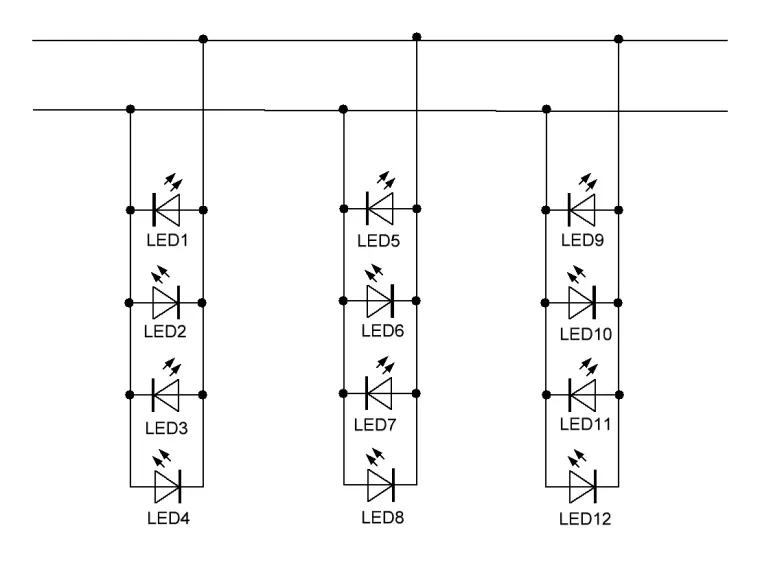

Восемь режимов как в обычной елочной гирлянде . Например вот такая . В обычной елочной гирлянде два тиристора . Здесь просто меняется полярность на выходе

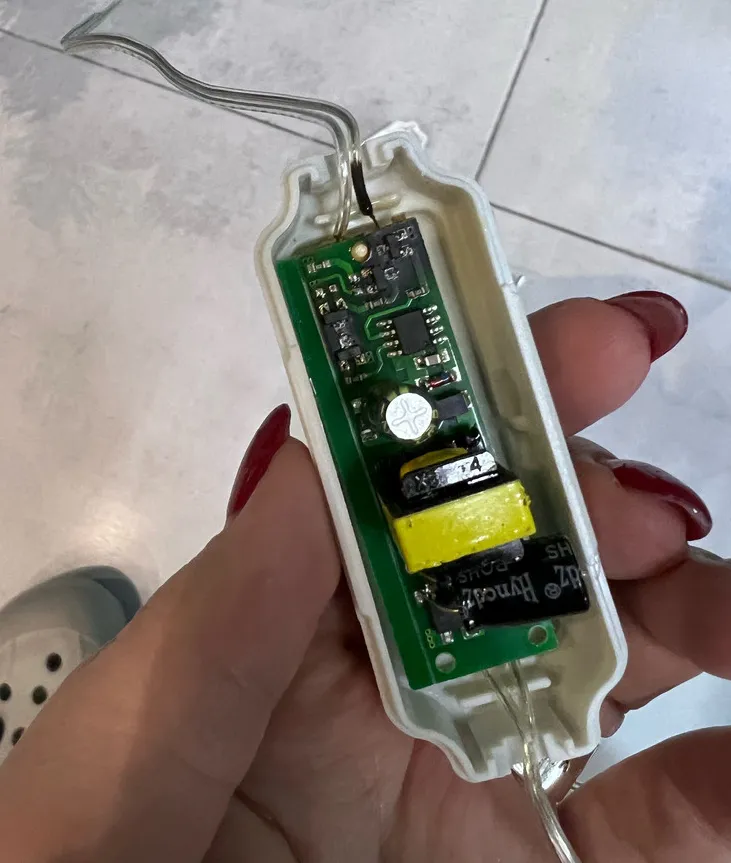

Или вот вариант от 220, но без пульта
