Ремонт плазменного телевизора Samsung
Всем снова привет! Раз уж мы заговорили о плохих пайках в энергосберегающих лампах, то мне как раз вспомнился давний случай ремонта телевизора Samsung, который я выкупил на запчасти за 1000 рублей.
Купил я этот телевизор, проблема была следующей: при включении он просто мигал индикатором питания и больше ничего не происходило. Со слов прежнего владельца, мастерские запросили очень большую сумму за ремонт, даже не открывая его, в общем приговорили его к утилизации.
Приношу домой, включаю в розетку. В нем помимо двух стандартных щелчков реле что то начало трещать, будто бы искрить, но он включился!
![](https://domorost.ru/images/post-63fae1bc9f812fe44ddf6a30-gONoilnr.webp)
Я просто в шоке! Он же показывает. Но что то иногда все же там искрит. При подключении к источнику сигнала все работает, но включается он не с первого раза, бывает и по 10 раз перещелкнет реле туда сюда. Окей, надо разбирать.
![](https://domorost.ru/images/post-63fae1bc9f812fe44ddf6a30-cwPW1GYr.webp)

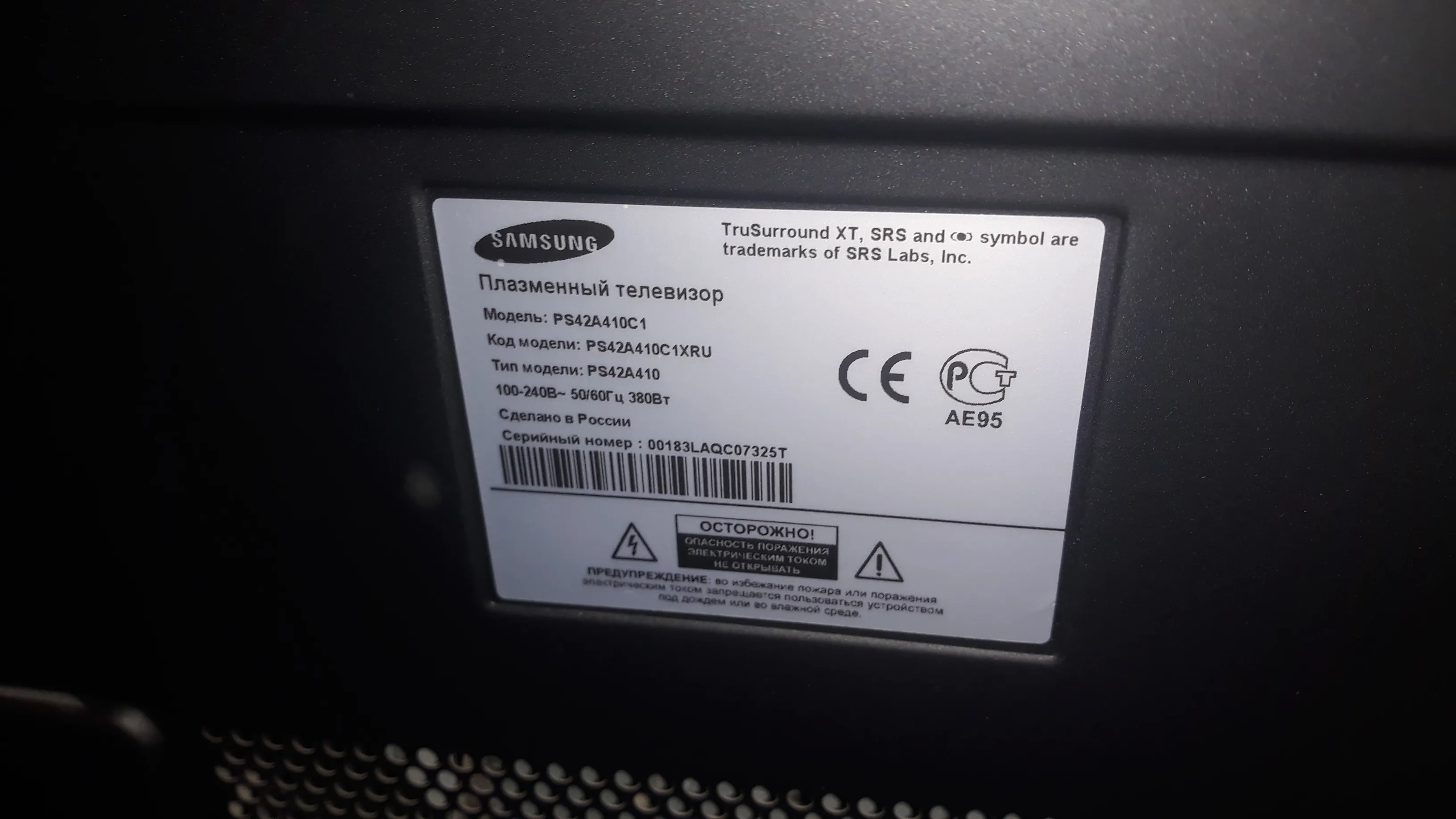

Это у нас Samsung PS42A410. Старая модель 2008 года, известная своей ненадежной панелью S42AX-YB04, которая в большинстве случаев будет с полосками. Мне однако повезло, попался без полосок, это как выиграть в лотерею миллион!
На свой страх и риск я в темноте посмотрел, где он искрит и выяснил, что искрит он в районе блока питания.
В этот раз он даже уже не смог включиться, просто клацает реле туда сюда. Поискрит, снова клацнет. Короче пытался запуститься, но не мог.
Ок, что же нас там ждет... разбираем.
![](https://domorost.ru/images/post-63fae1bc9f812fe44ddf6a30-Y7heuydX.webp)

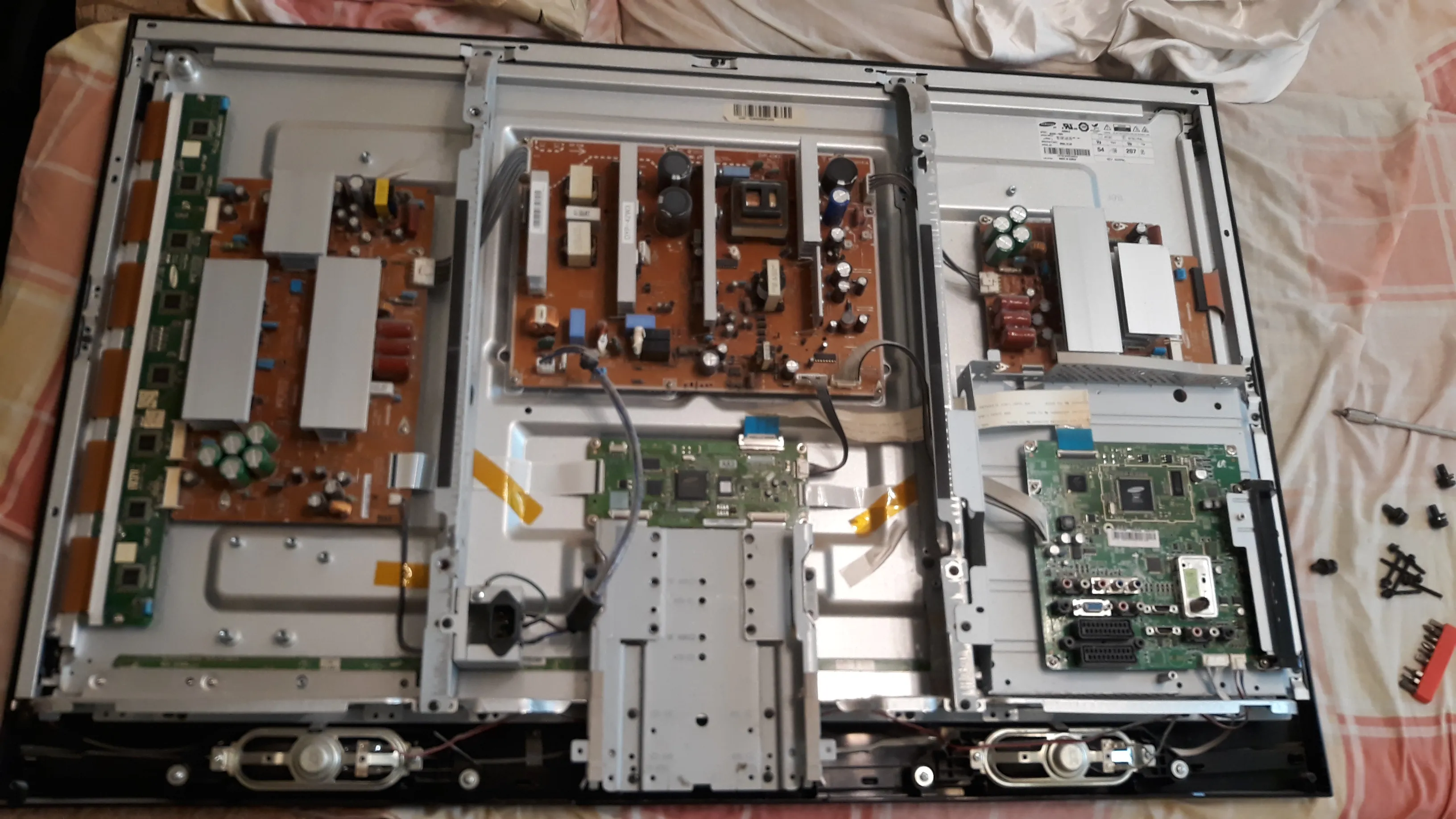

Вот такая красотища!
Почти вся площадь панели занята платами, не в каждом телевизоре такое увидишь.
Нас интересует блок питания...
![](https://domorost.ru/images/post-63fae1bc9f812fe44ddf6a30-anummDC1.webp)

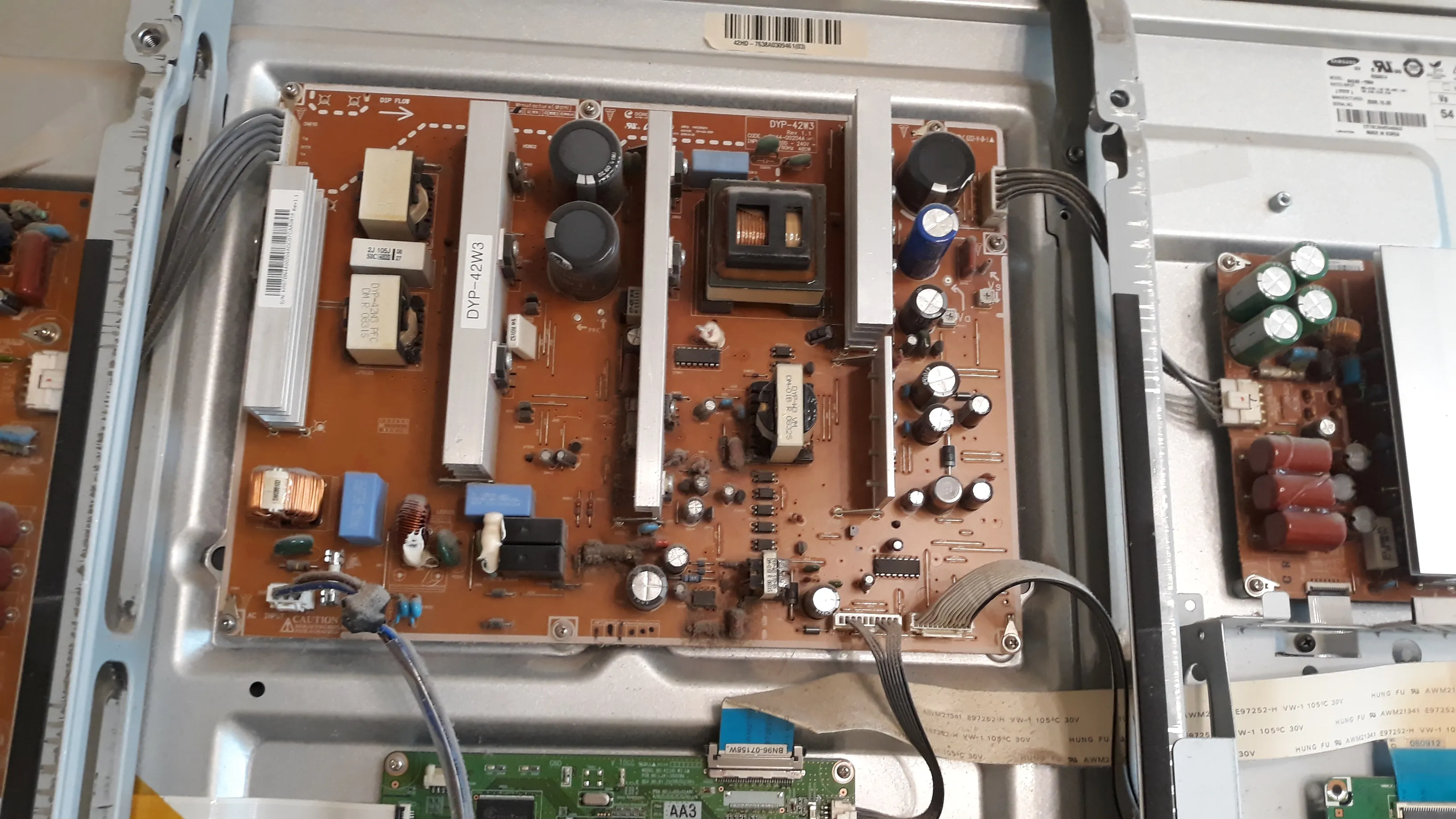

Вот такой он массивный и надежный. Сравните по размеру с платой компьютерного блока питания на 500W и сами убедитесь))

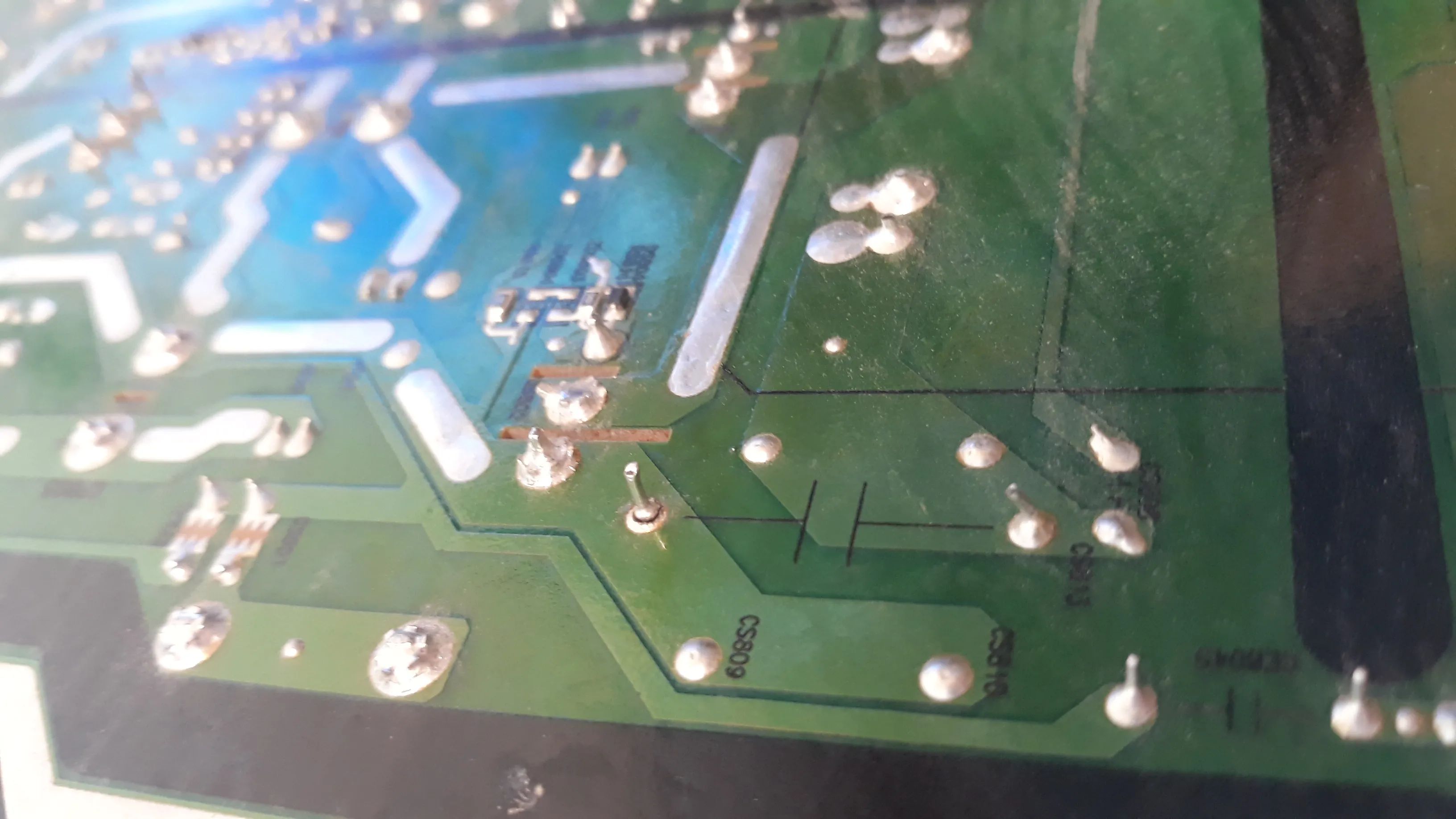

Выкручиваем, переворачиваем. Ух ты, редкое явление, прямоугольный конденсатор, тот, который около трансформатора решил похоже выпаяться и убежать.
![](https://domorost.ru/images/post-63fae1bc9f812fe44ddf6a30-nahImDMl.webp)
Одна ножка уже свободна:) Пропаиваем обе ножки, собираем, включаем...
![](https://domorost.ru/images/post-63fae1bc9f812fe44ddf6a30-6rCtoLvh.webp)

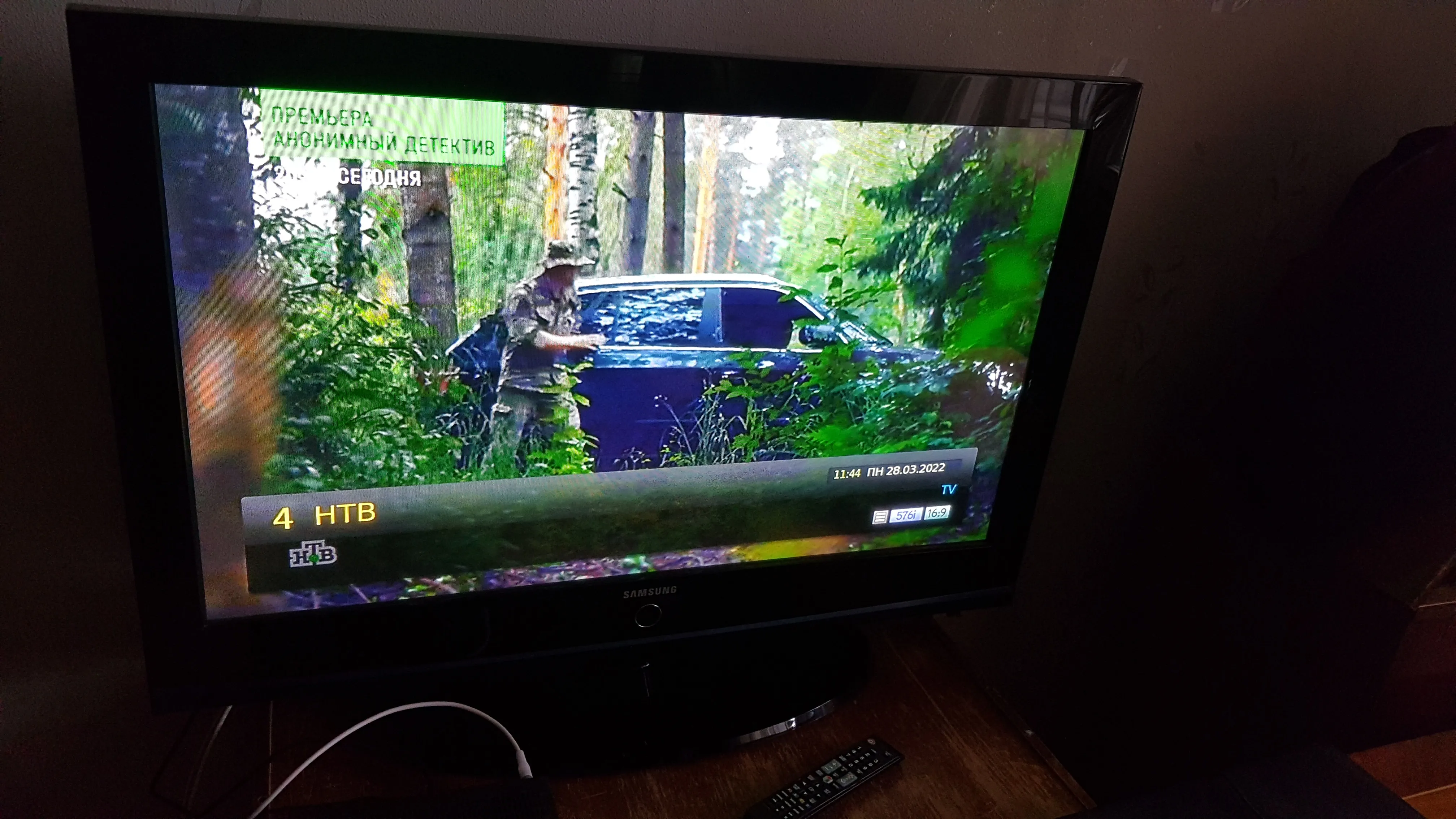

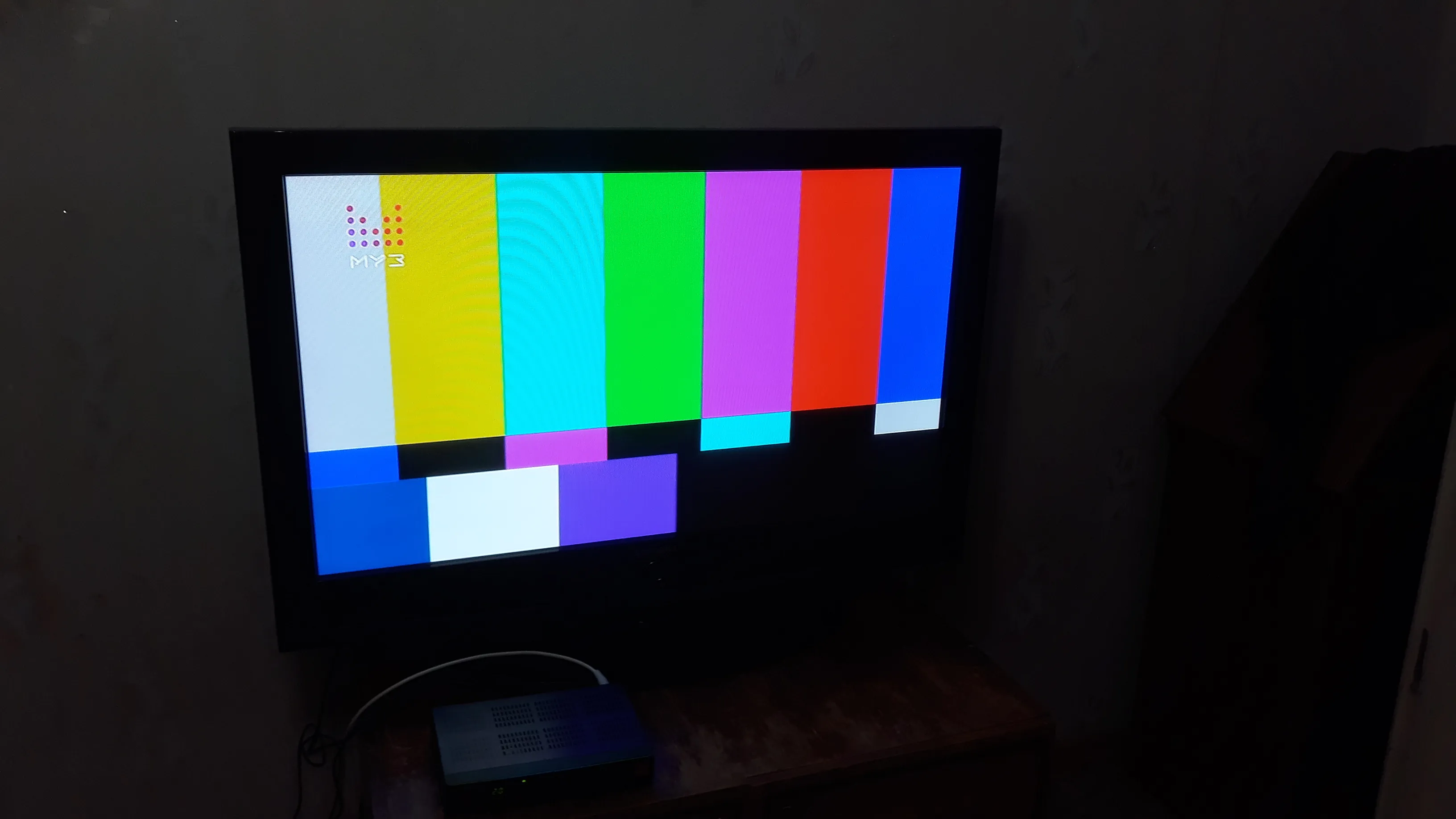

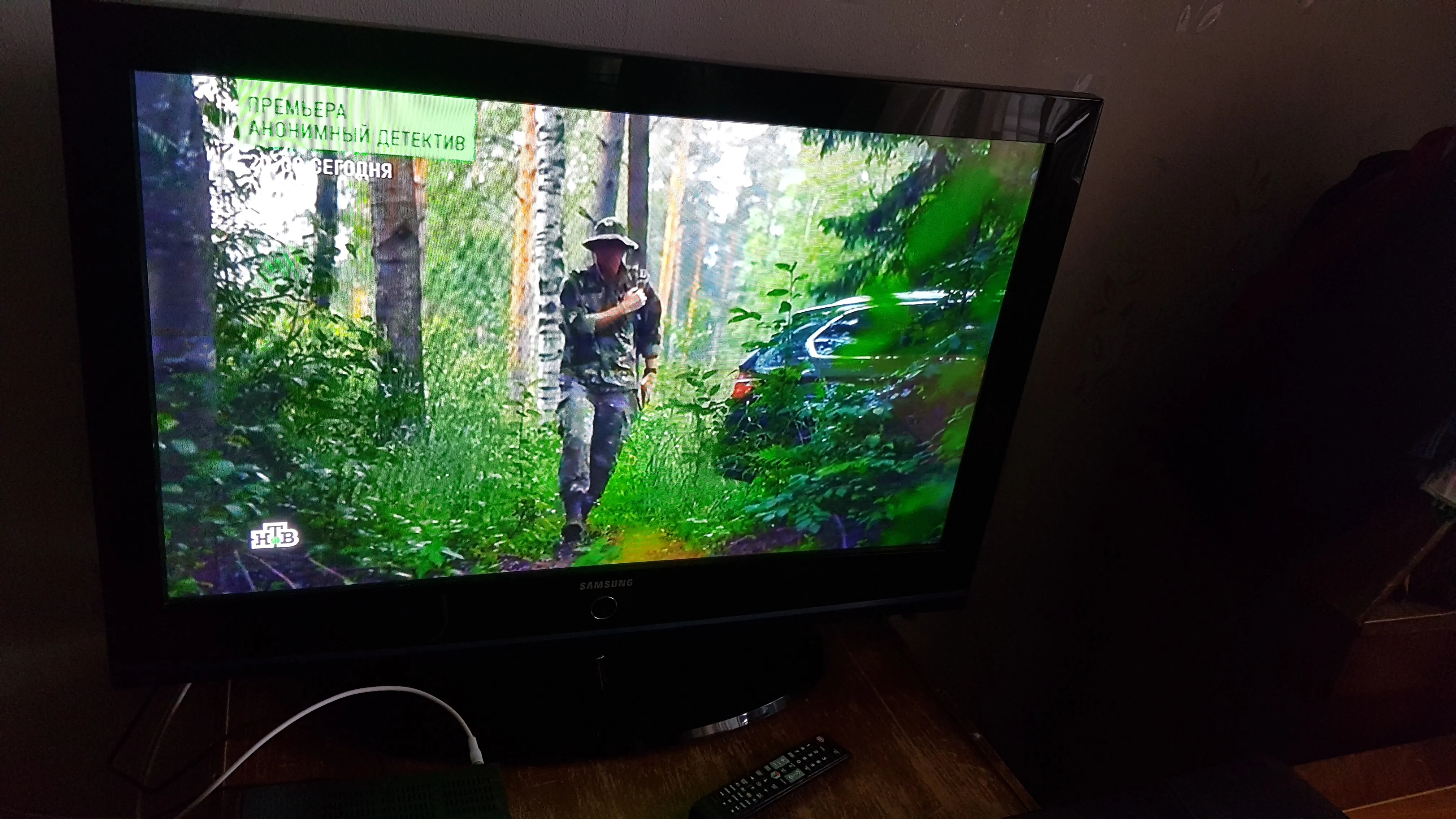

Работает! Ярко светит, картинка идеальна. (фото сделано спустя год после ремонта)
![](https://domorost.ru/images/post-63fae1bc9f812fe44ddf6a30-8KwBDxMQ.webp)
![](https://domorost.ru/images/post-63fae1bc9f812fe44ddf6a30-iTBu7UY1.webp)
И все? И все! остальные пайки были проверены. Они в порядке. Телевизор уже работает 2 года, я им иногда пользуюсь, продавать или девать куда либо я его не стал, поскольку у него еще довольно хорошая плазменная панель. Картинка шикарна.
Вот тоже, казалось бы маленькая паечка...а целая 42 дюймовая плазма не работала!
Ну и бонусом, рассмотрим плазменную панель вблизи.
![](https://domorost.ru/images/post-63fae1bc9f812fe44ddf6a30-YpSjH1fL.webp)
Это в месте, где белый цвет. Даже не верится, что всего лишь 3 цвета люминофора образуют яркий белый свет.

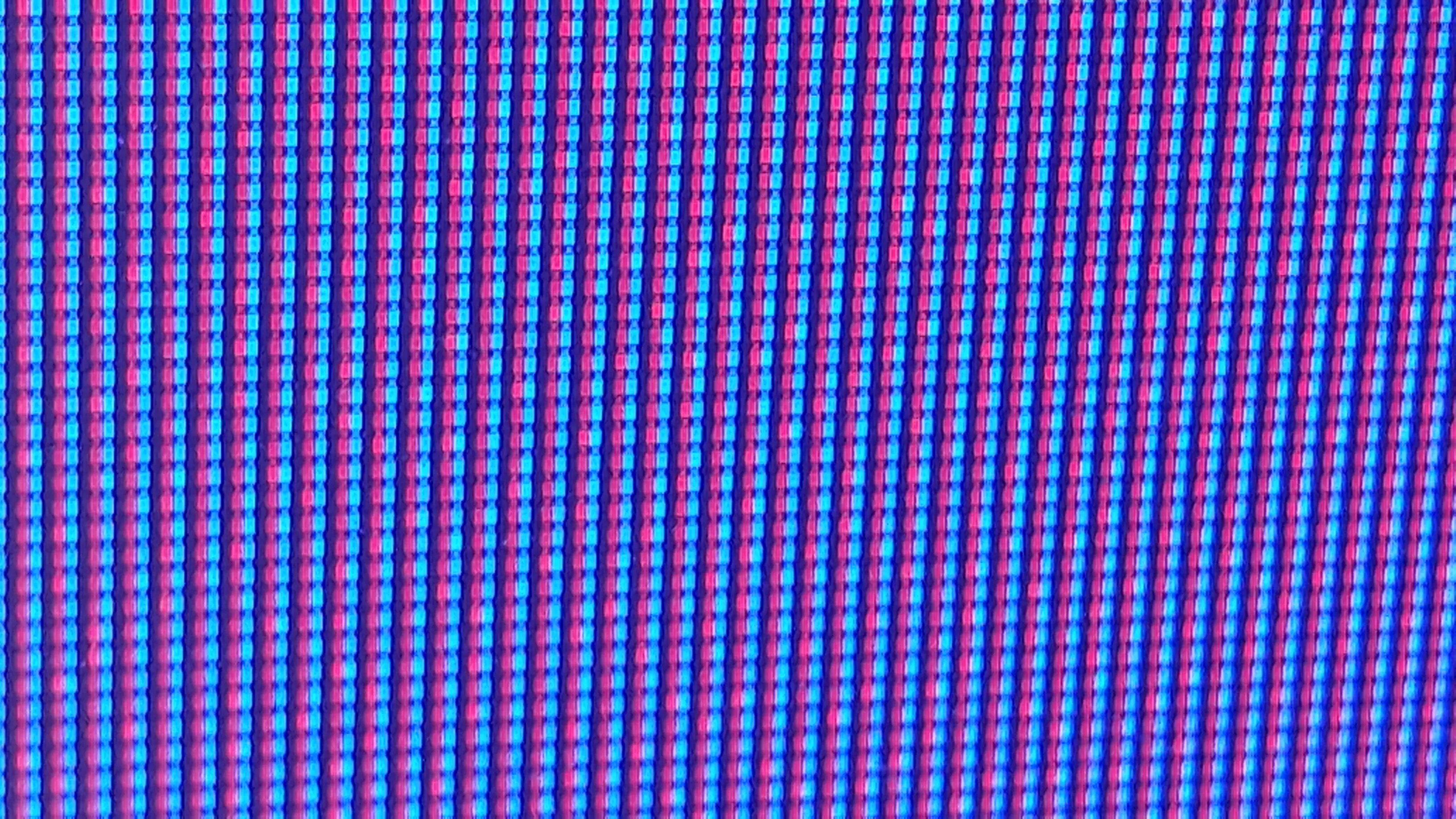

А вот оттенок фиолетового:
![](https://domorost.ru/images/post-63fae1bc9f812fe44ddf6a30-xXyKrVof.webp)

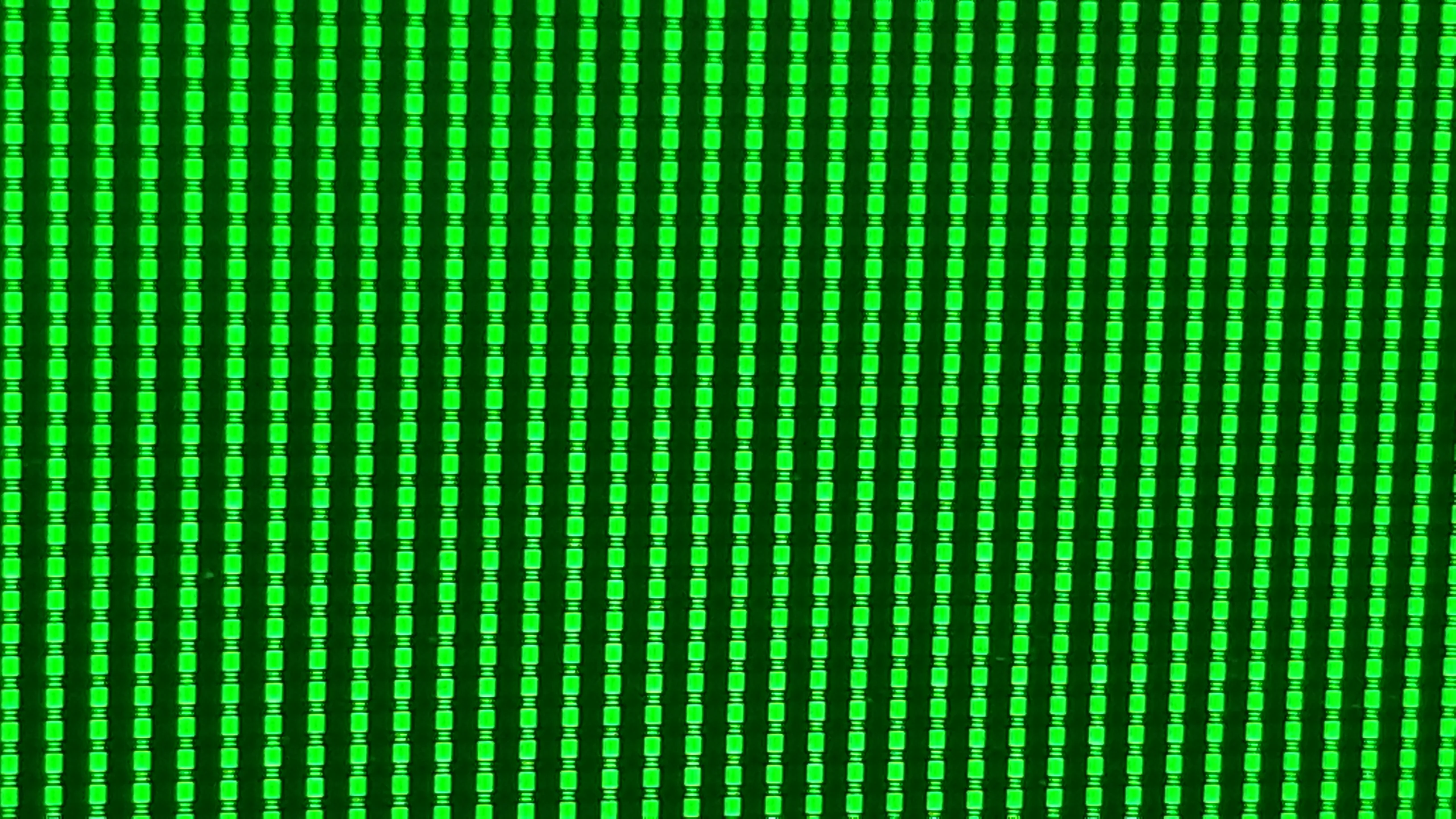

Зеленый:
![](https://domorost.ru/images/post-63fae1bc9f812fe44ddf6a30-V7bkpO94.webp)

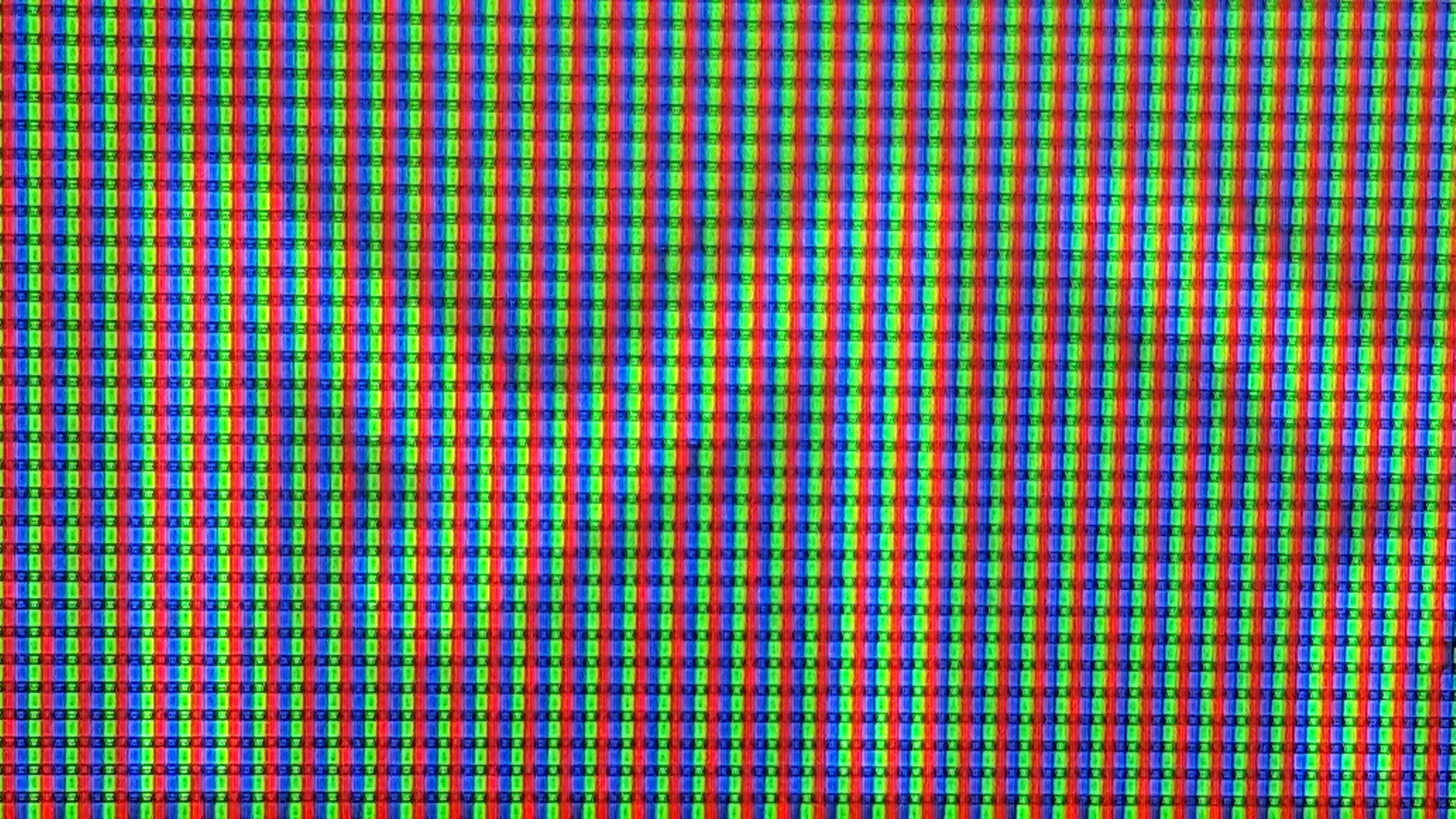

Логотип канала Муз ТВ
![](https://domorost.ru/images/post-63fae1bc9f812fe44ddf6a30-ZIh8pRM3.webp)
Выглядит круто! Это же целая матрица из 3 миллионов ячеек, каждая из которых управляется отдельно. Никакой дурацкой подсветки и поляризаторов как в жк дисплеях. Потому - качество картинки в 10 раз лучше любого жк телевизора, который продается в магазине. Ну не покажет жк никогда такую красочную и яркую картинку, да еще и с углом обзора 170 градусов и идеальным черным(ну только в темноте, при свете то у нас панель серая).
Вот такой у нас был сегодня небольшой ремонт. Скоро еще что нибудь выложу))
