Ремонт видеомагнитофона- комбо от производителя Samsung - часть первая
Всем привет, уже третий раз пишу этот обзор и не могу выложить из за того, что мой старенький комп не хотел выкладывать огромную статью после обновления Домороста. Но давайте попробуем в третий раз! Поделим на 2 части обзор или уменьшим количество фото.

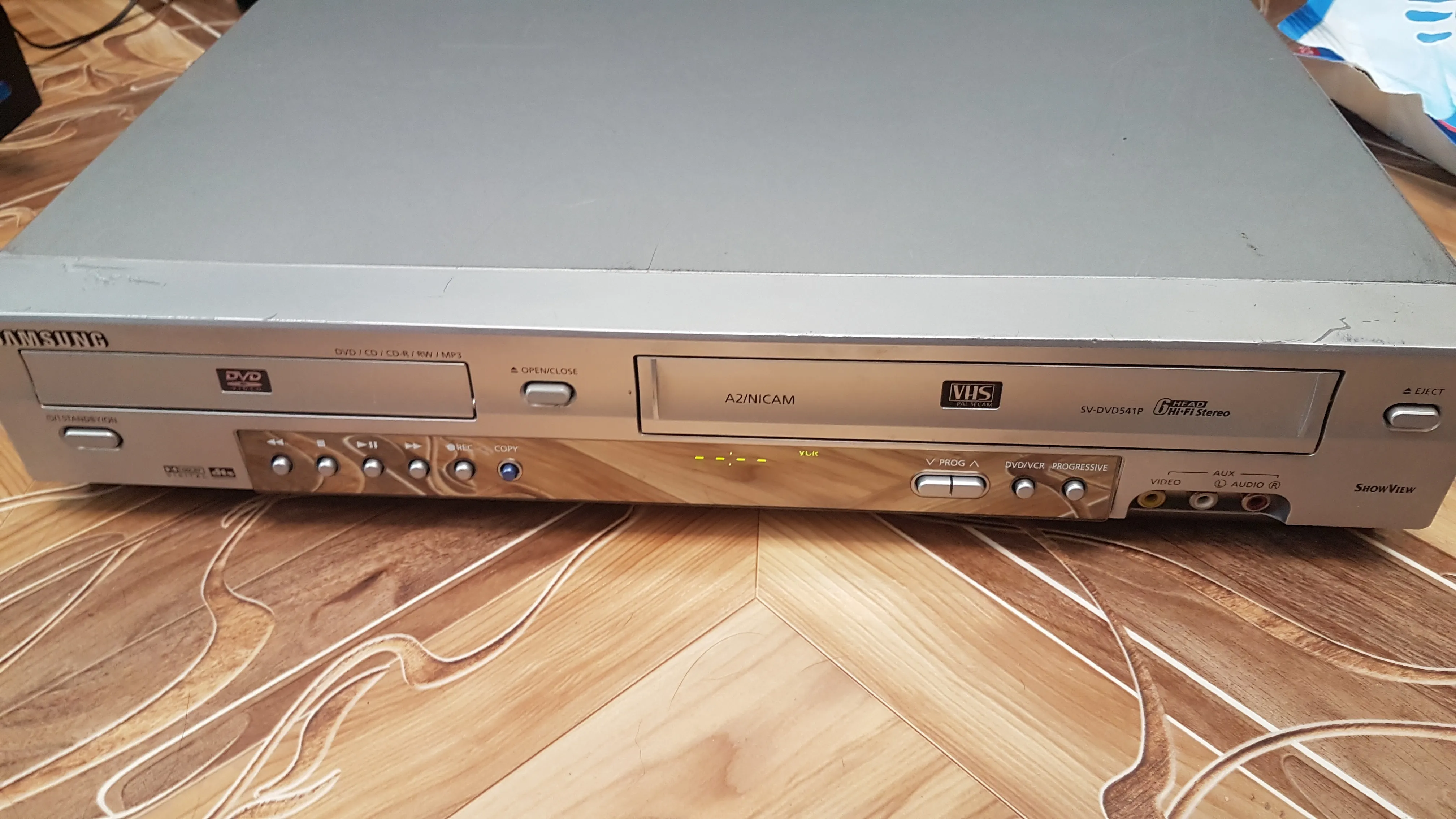

И так, попал ко мне в руки вот такой красавец:

Это и видеомагнитофон и DVD в одном флаконе. Комбо короче )
Я уже делал обзор - ремонт аналогичного устройства от LG.
Сегодня же будем ремонтировать Samsung. Проблемы у него две. Первая - не работает кассетник
Вторая - не работает дисковод. Короче наше комбо превратилось в неудобные по габаритам часы.
Внешний вид мне очень нравится, красивое устройство!

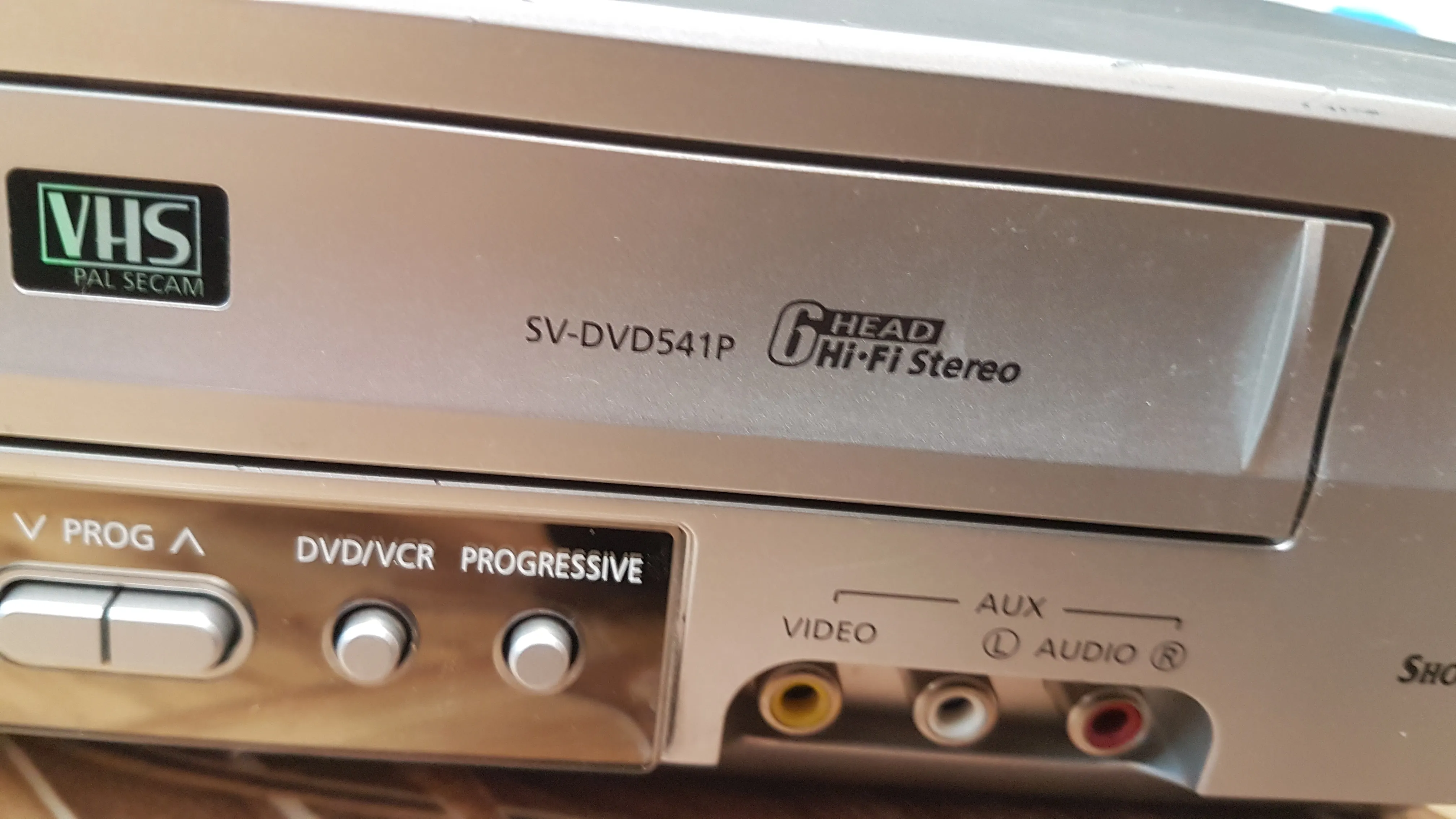

Давайте сразу приступим к изучению его конструкции и последующей его разборке, ну разве что обратим внимание на его модель:

Это у нас SV-DVD541P
Сбоку винтиков у нас нету, есть только вентиляционные отверстия, в LG их кстати как я помню не было

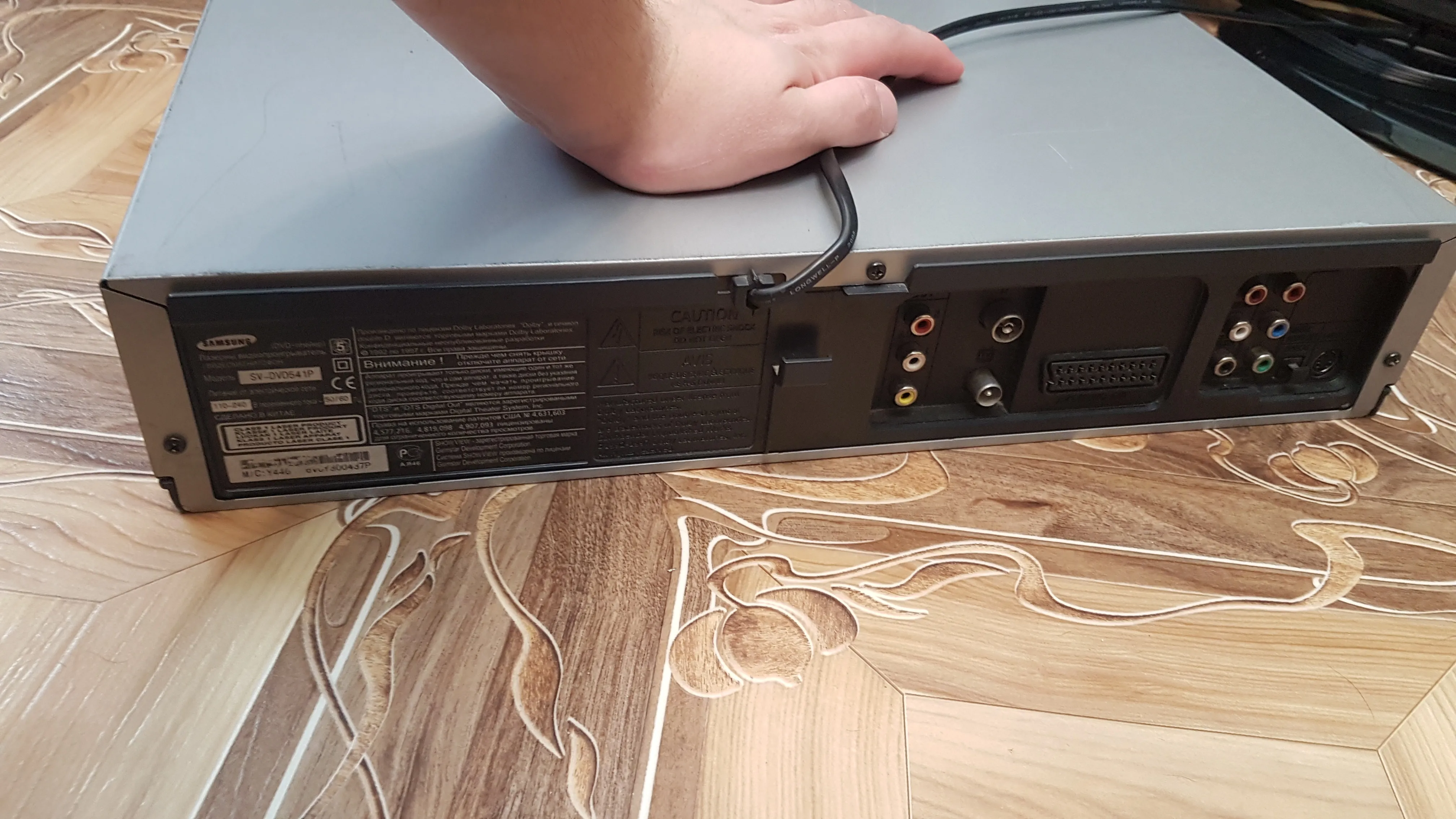

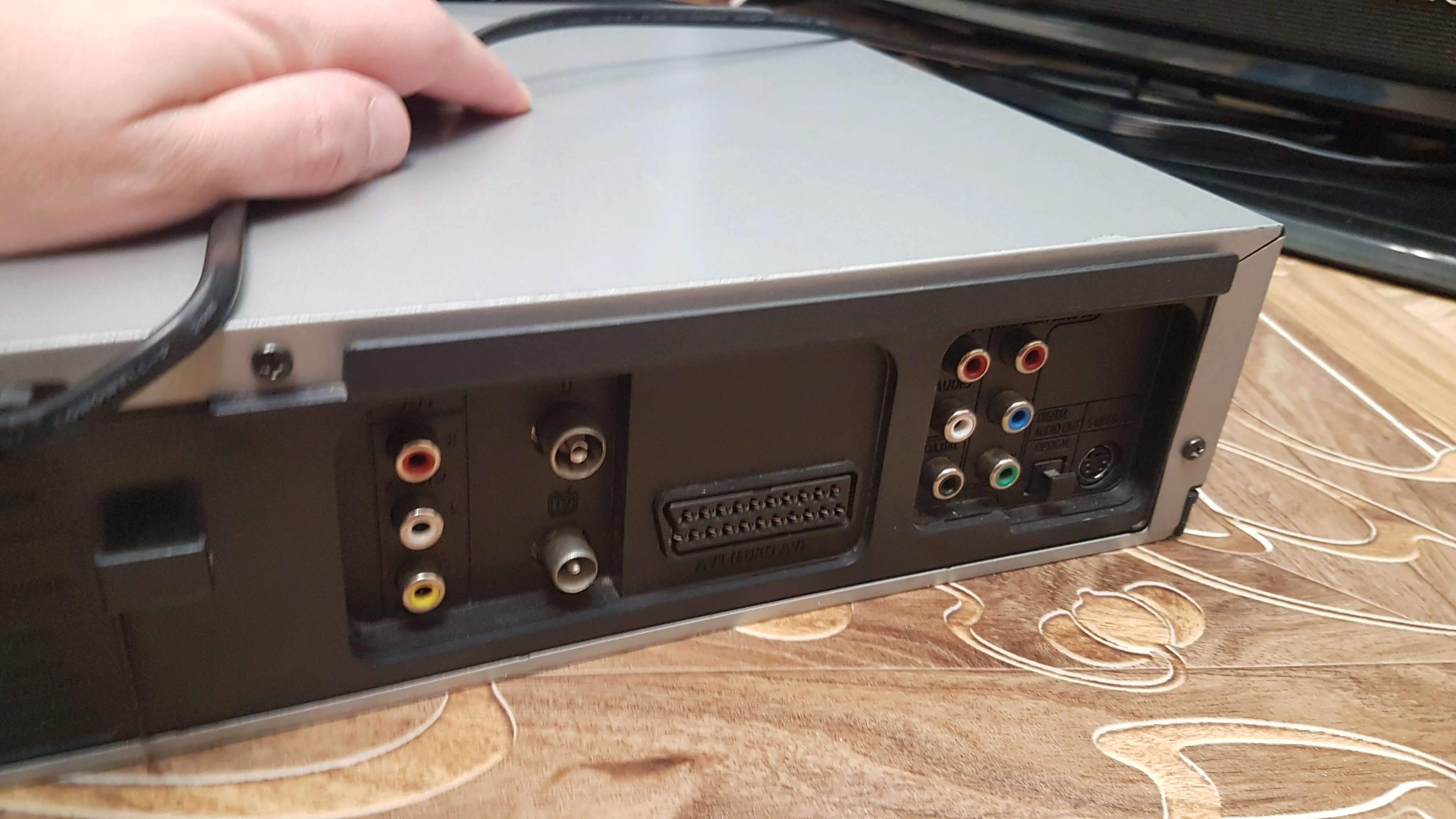

Сзади:

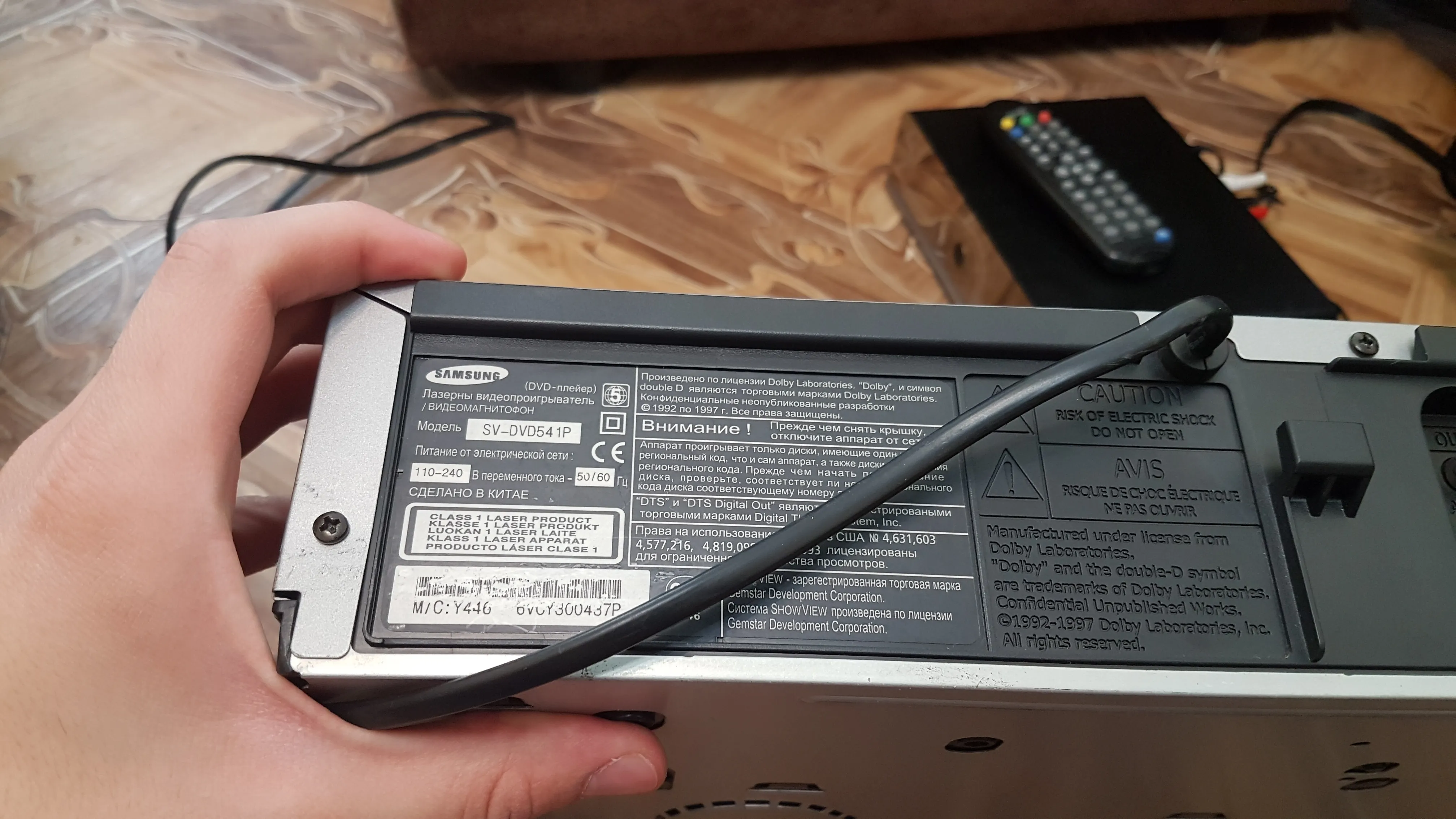

Тут у нас есть наклейка, которая расскажет нам о модели, необходимом напряжении и так далее:

Ну и конечно тут расположены все необходимые входы - выходы.

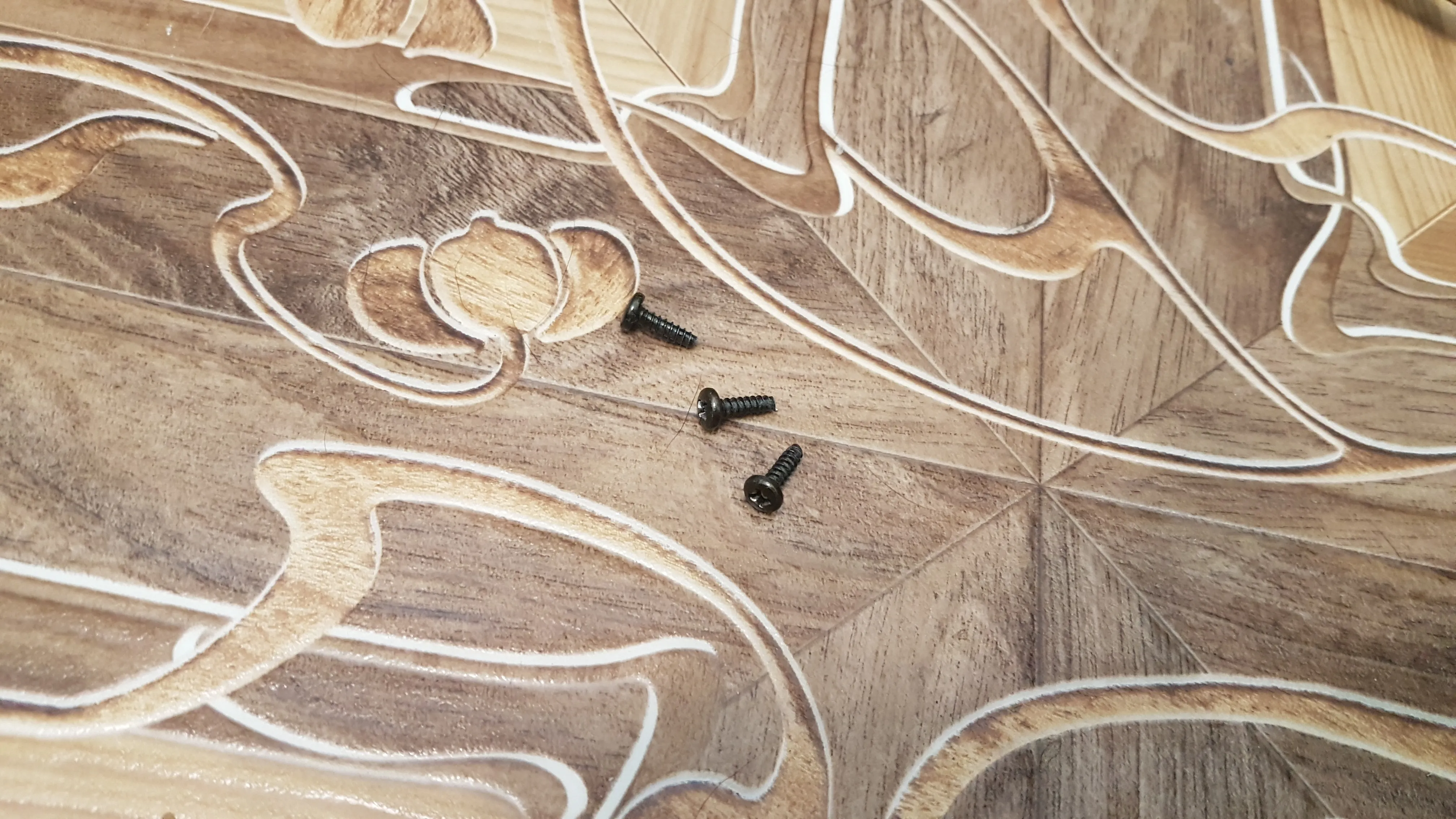

Приступим к разборке, для этого открутим 3 винтика, которые держат нашу крышку.

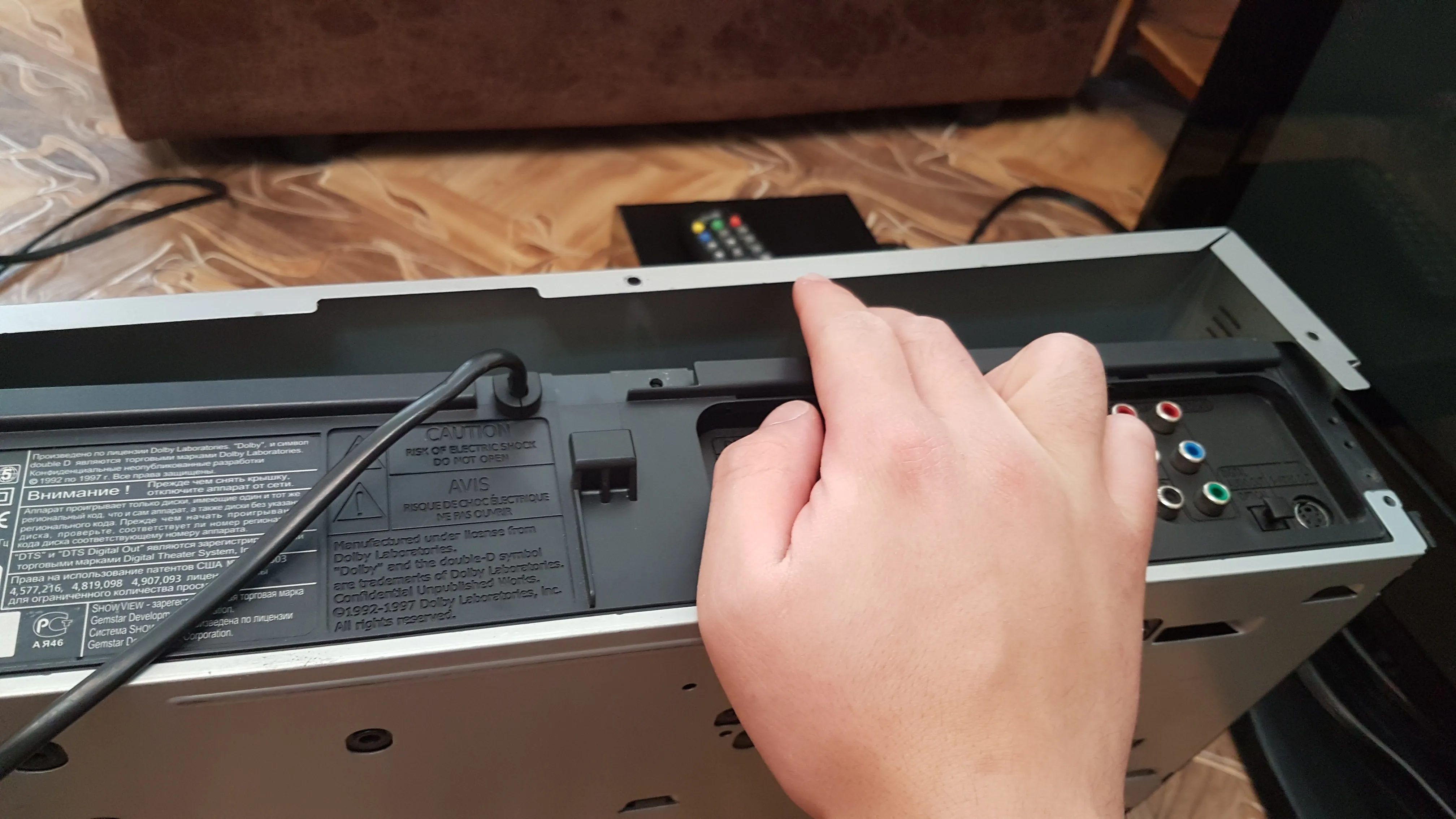

Теперь поднимаем крышку вверх и тянем на себя.

Готово, и вот мы видим богатый внутренний мир этого красавчика)

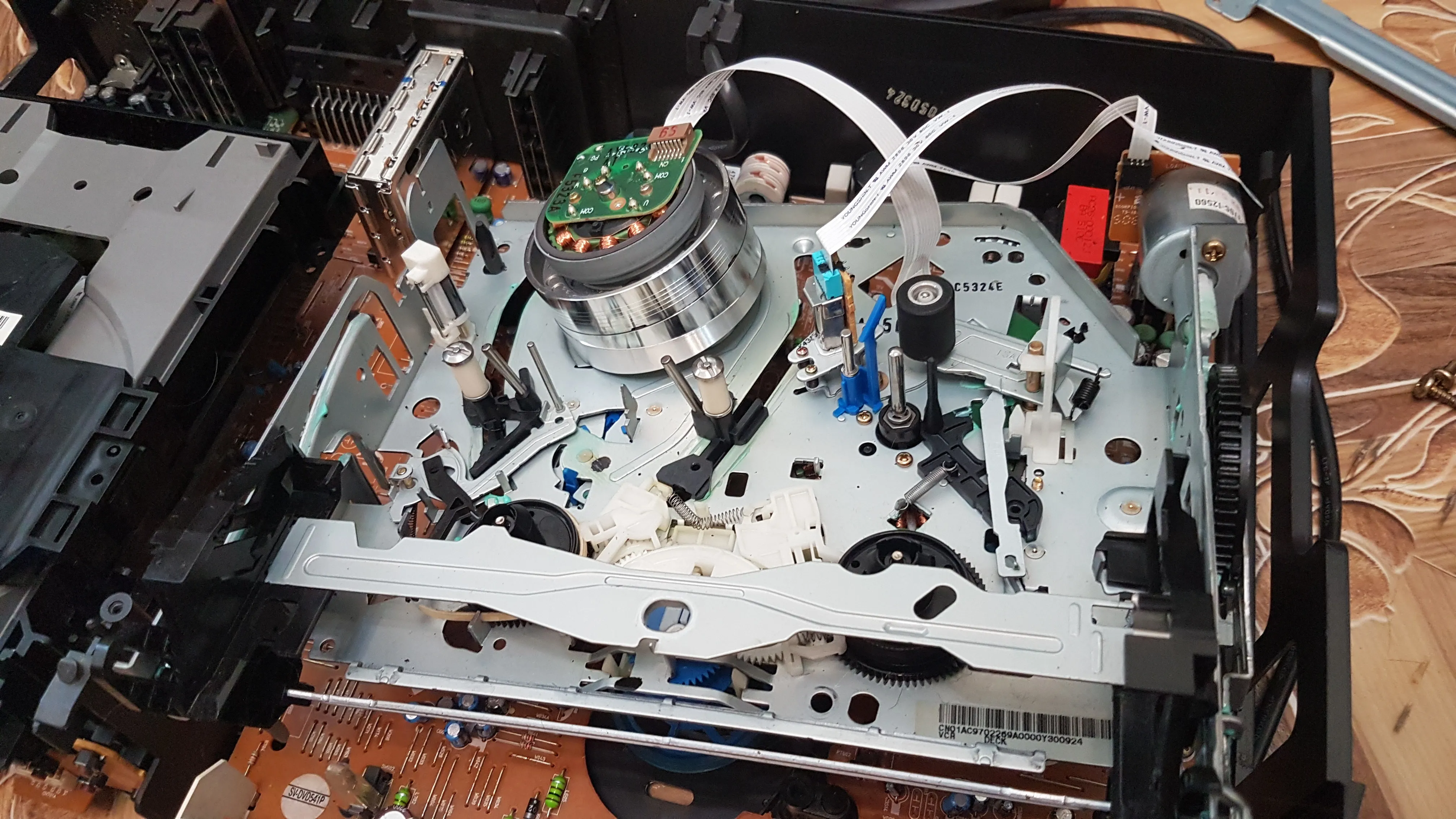

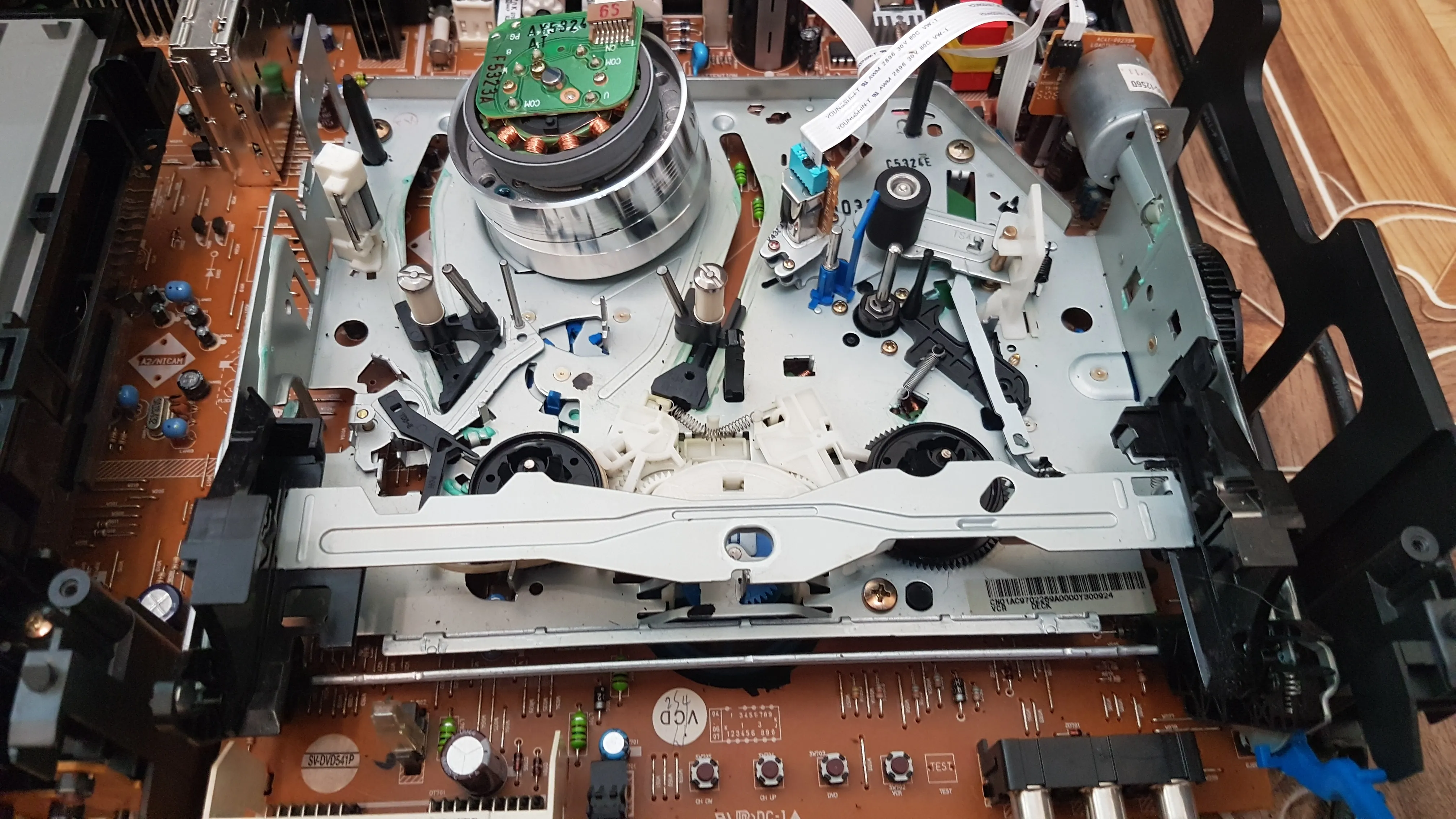

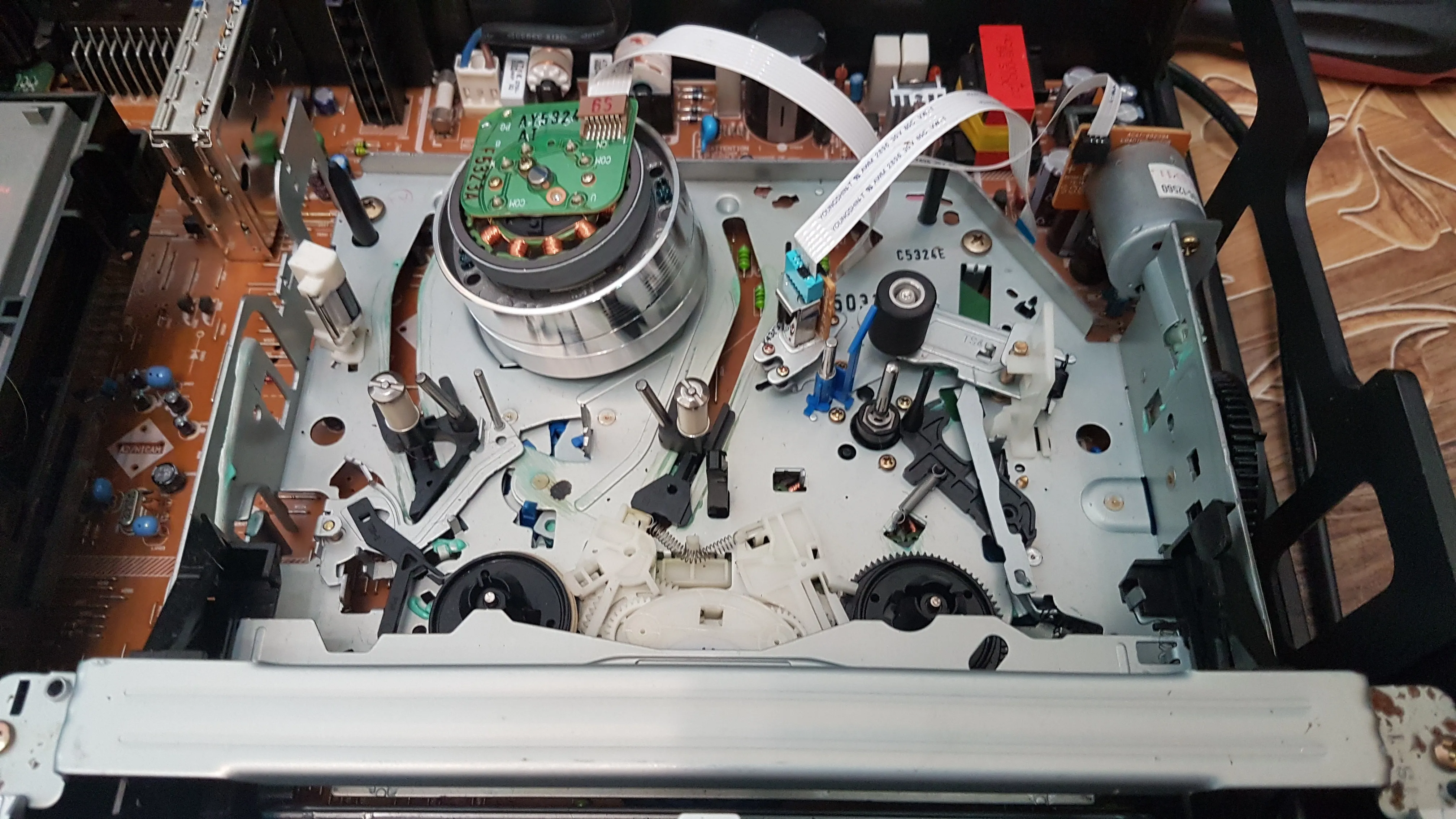

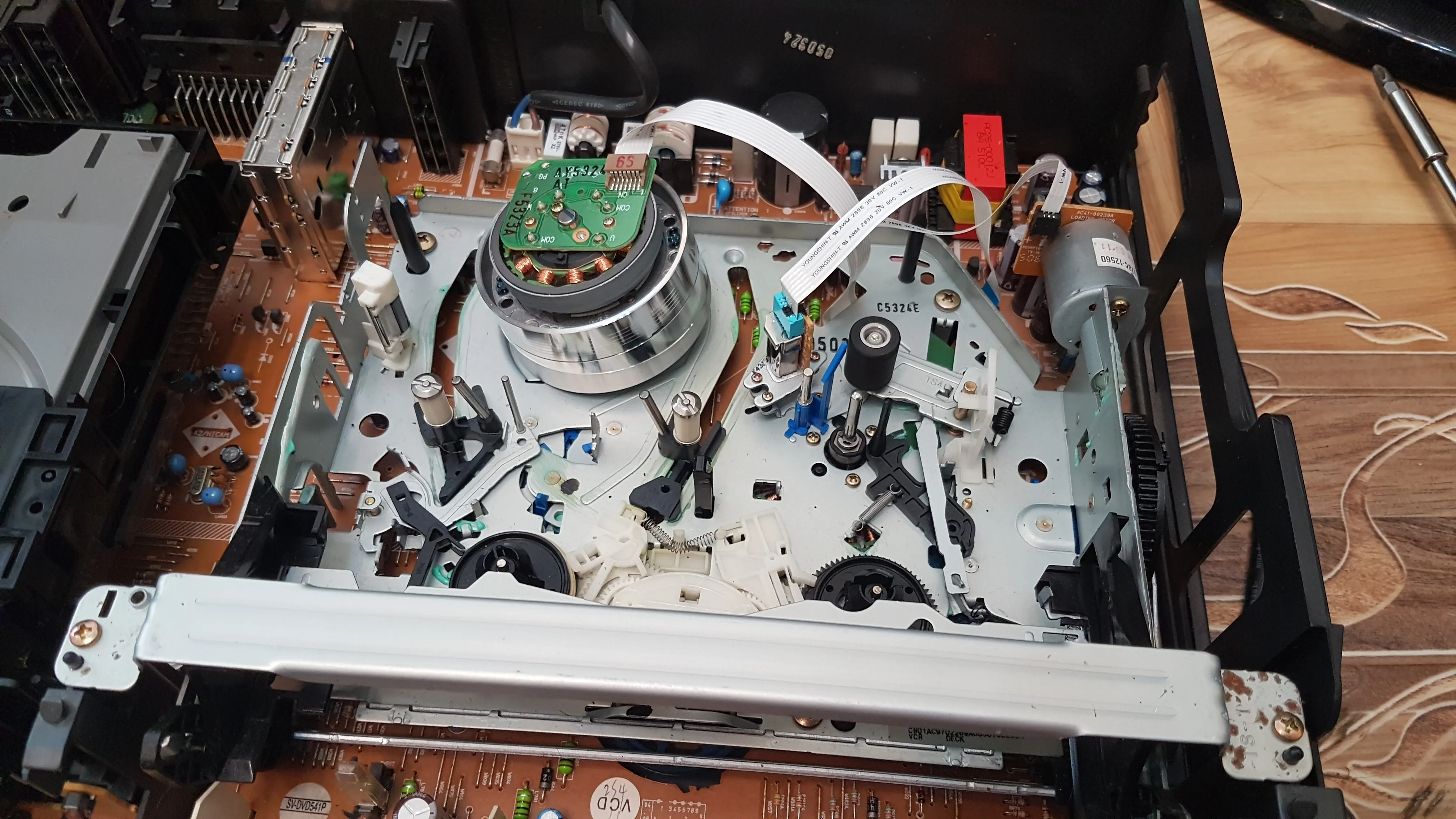

Кассетник:

DVD привод:

Механизм кассетника в отличном состоянии, однако, он не работает. Давайте попробуем найти причину этого.


Я думаю, надо будет вынуть все шасси кассетника и проверить состояние резинового пасика, который установлен с обратной стороны.

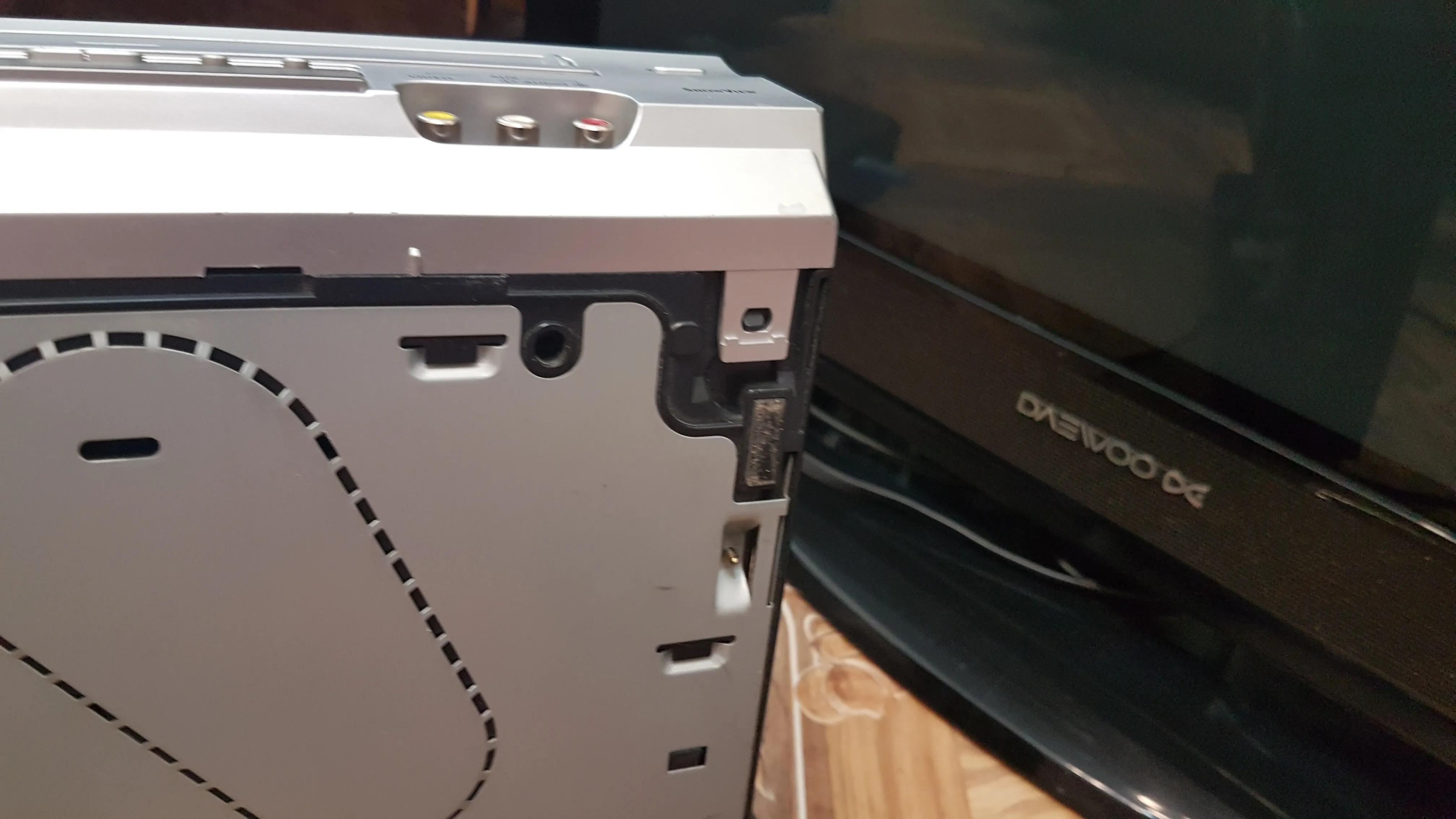

Снимаем для этого переднюю панель, для этого аккуратно отщелкнем защелки сверху и снизу



Теперь, когда она освободилась, тянем на себя и... готово)

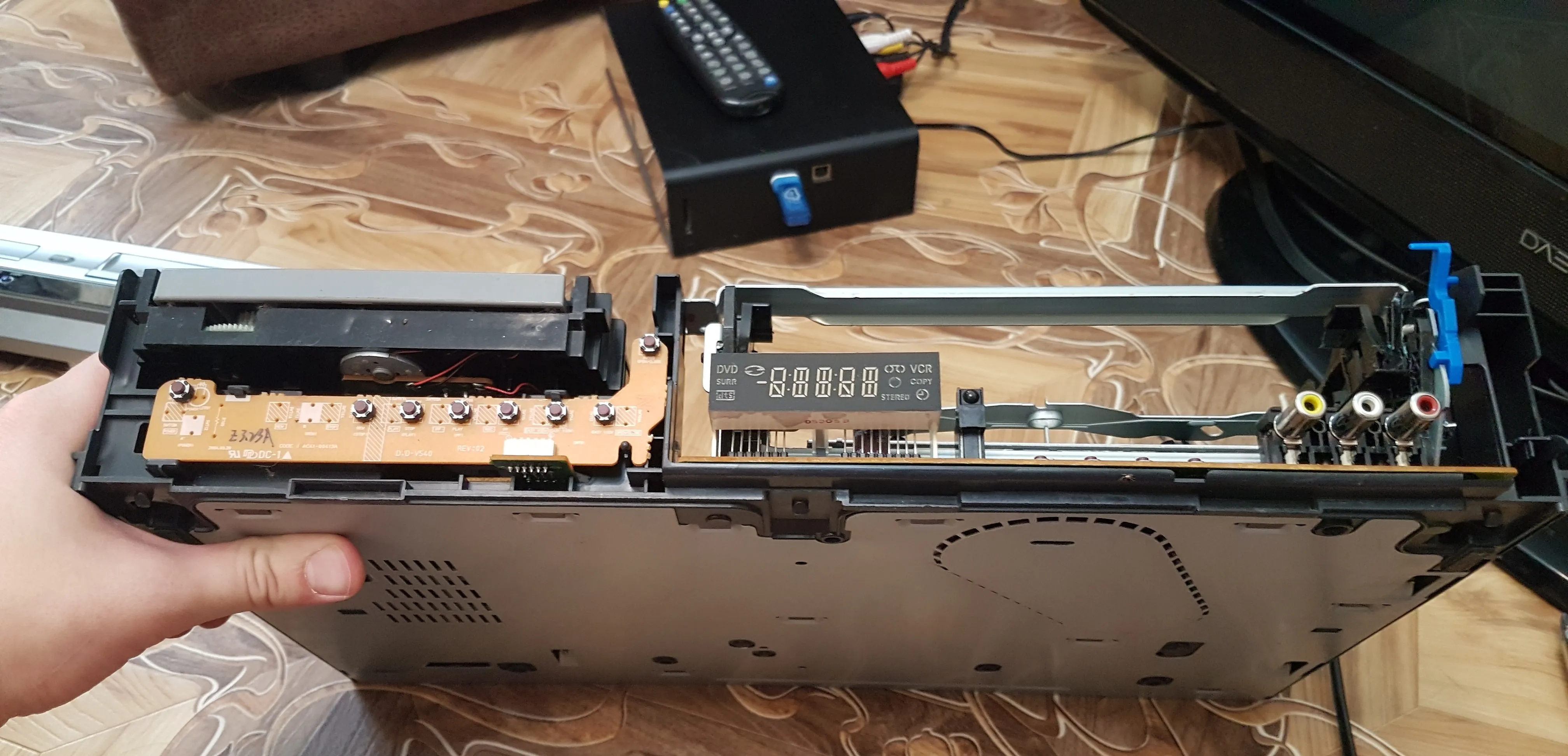

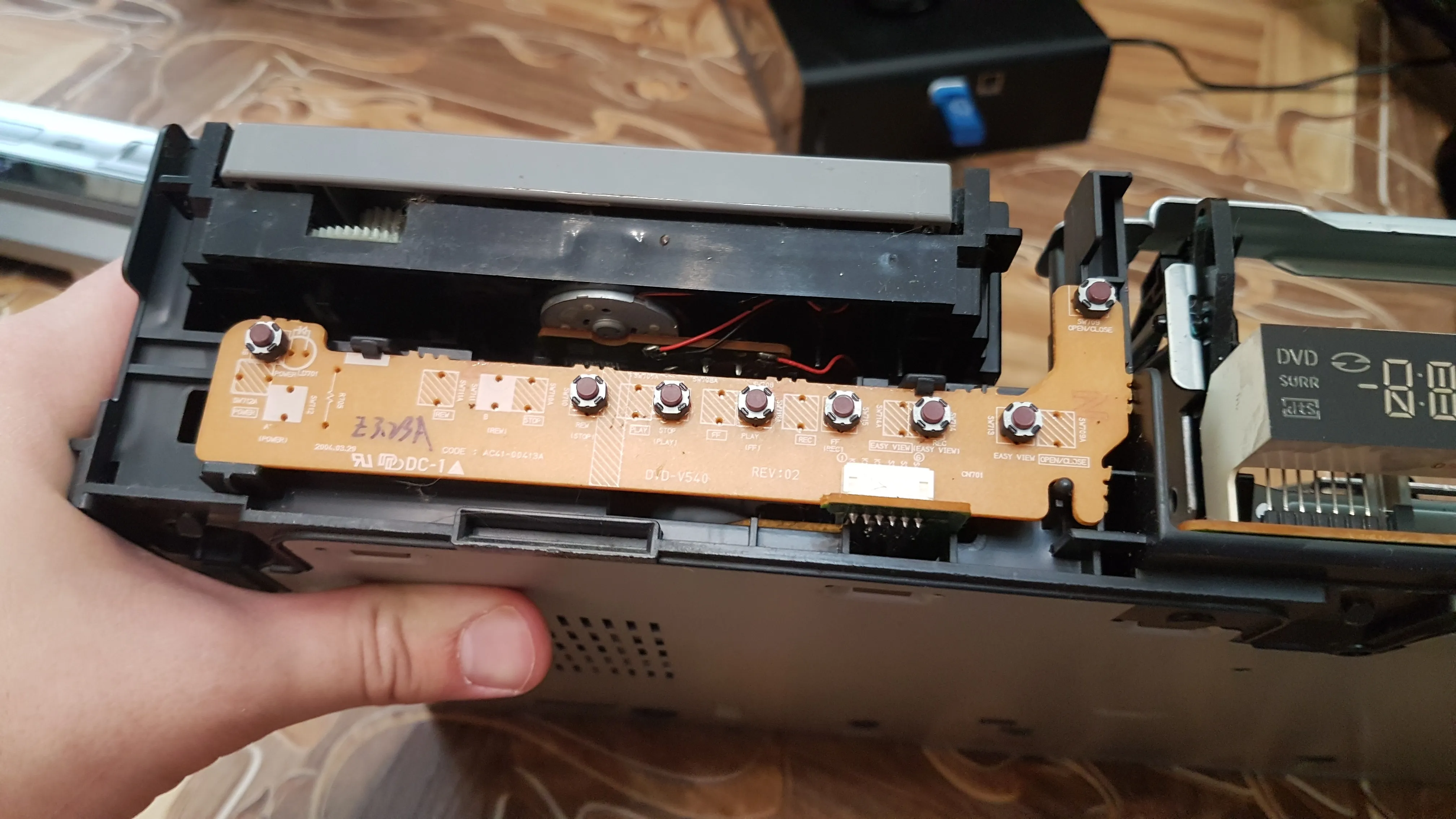

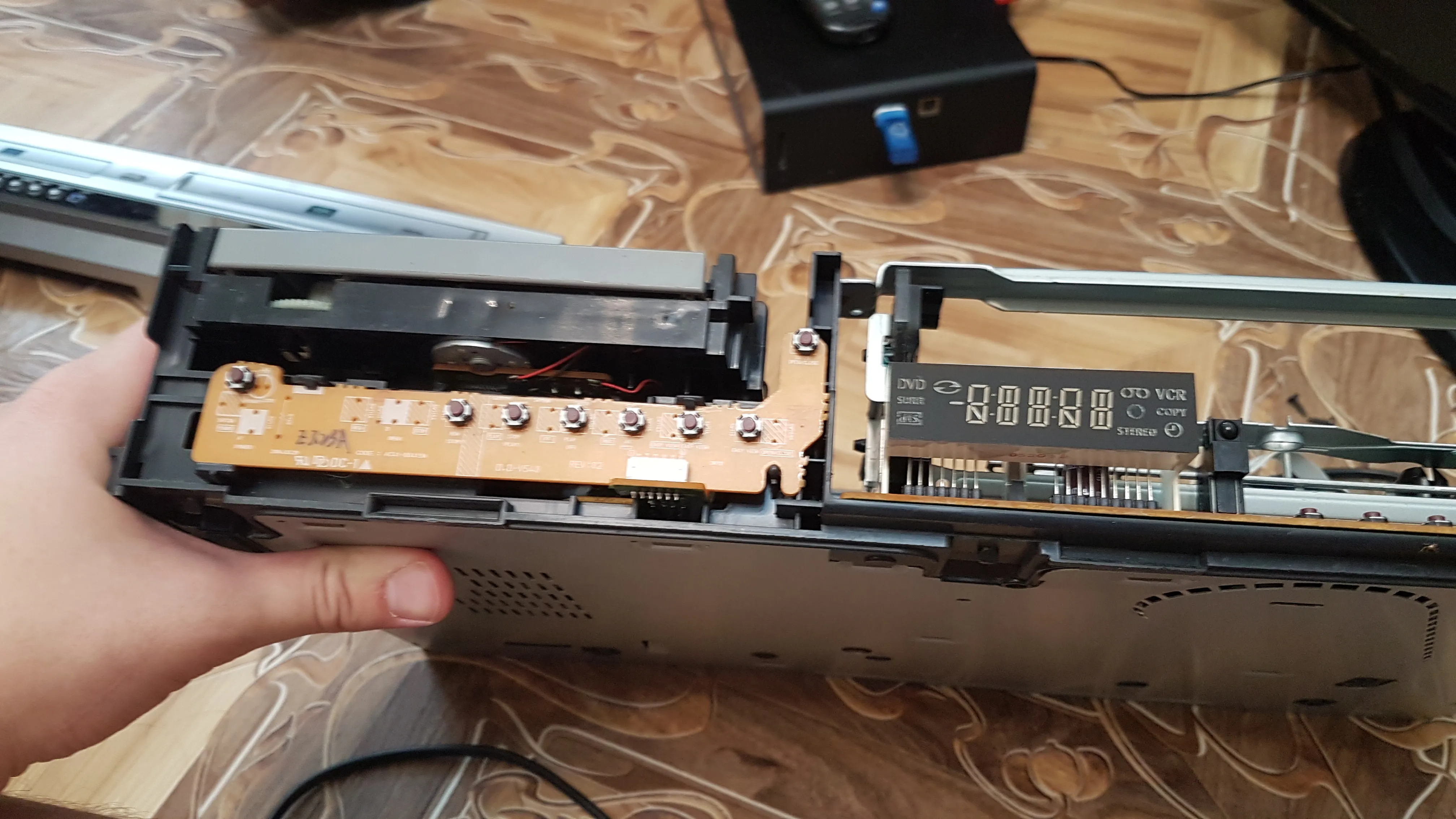

И тут мы видим светодиодный дисплей - индикатор и кнопки.


Могли бы и VFD индикатор поставить, а не эту светодиодную ерунду:(

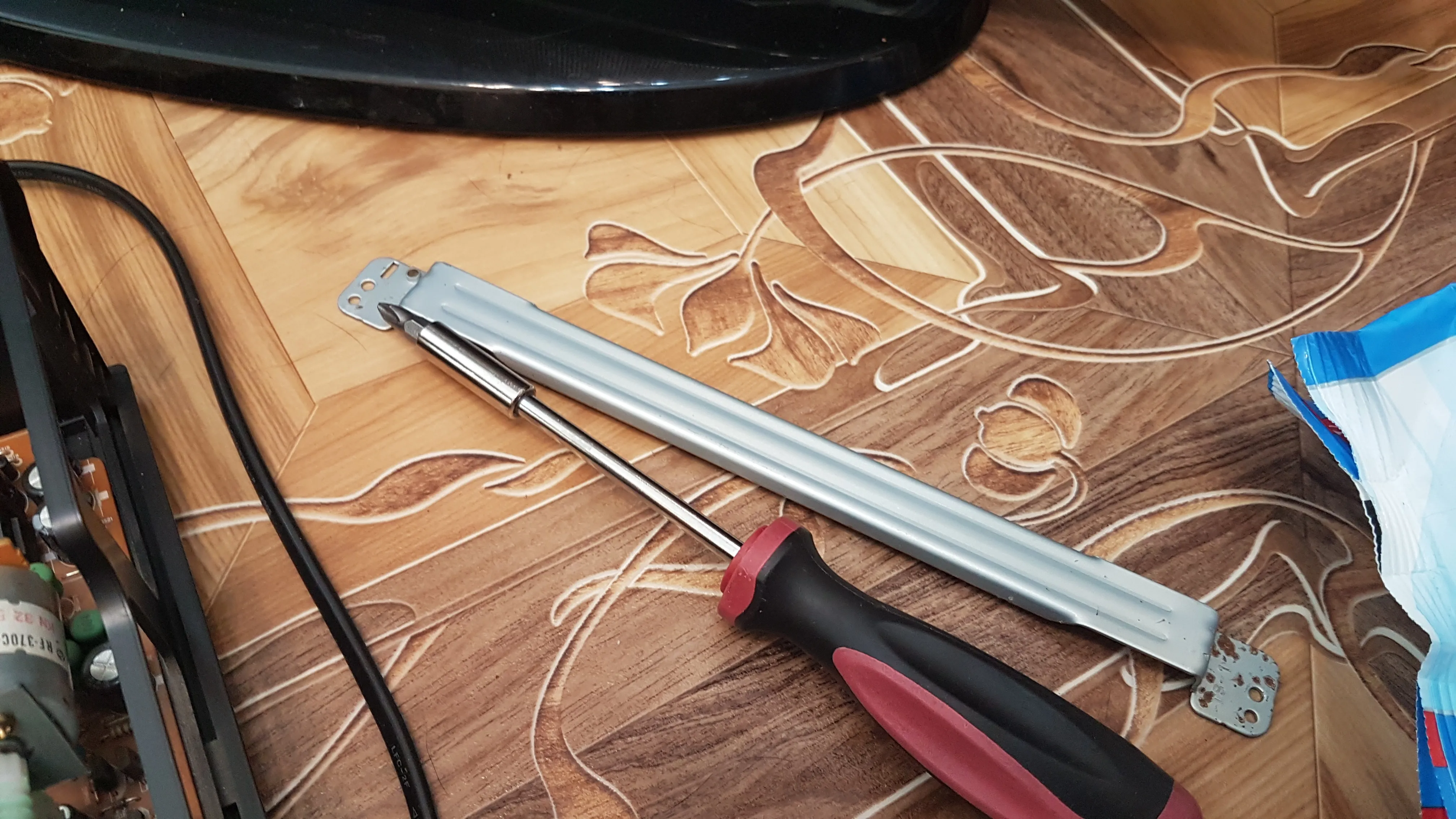

Ну да ладно. Идем дальше. Теперь надо открутить вот эту пластину.

Готово.


Затем надо открутить винтики на шасси, которые обозначены стрелками. Всего таких 4 штуки. Открутив 3 я забыл про 1 винтик, который находится не на шасси, но держит железный экран, является неким "заземлением". Ну я и удивился " а че не поднимается вверх".

Ок. Готово, поднимаем шасси вверх.

О, а что у нас тут...

Пасик соскочил с вала и лежит теперь отдельно)
На мое удивление он в отличном состоянии, не растянут и в меру эластичный. Обратно на вал наделся с усилием и снять его вообще нельзя без усилий!

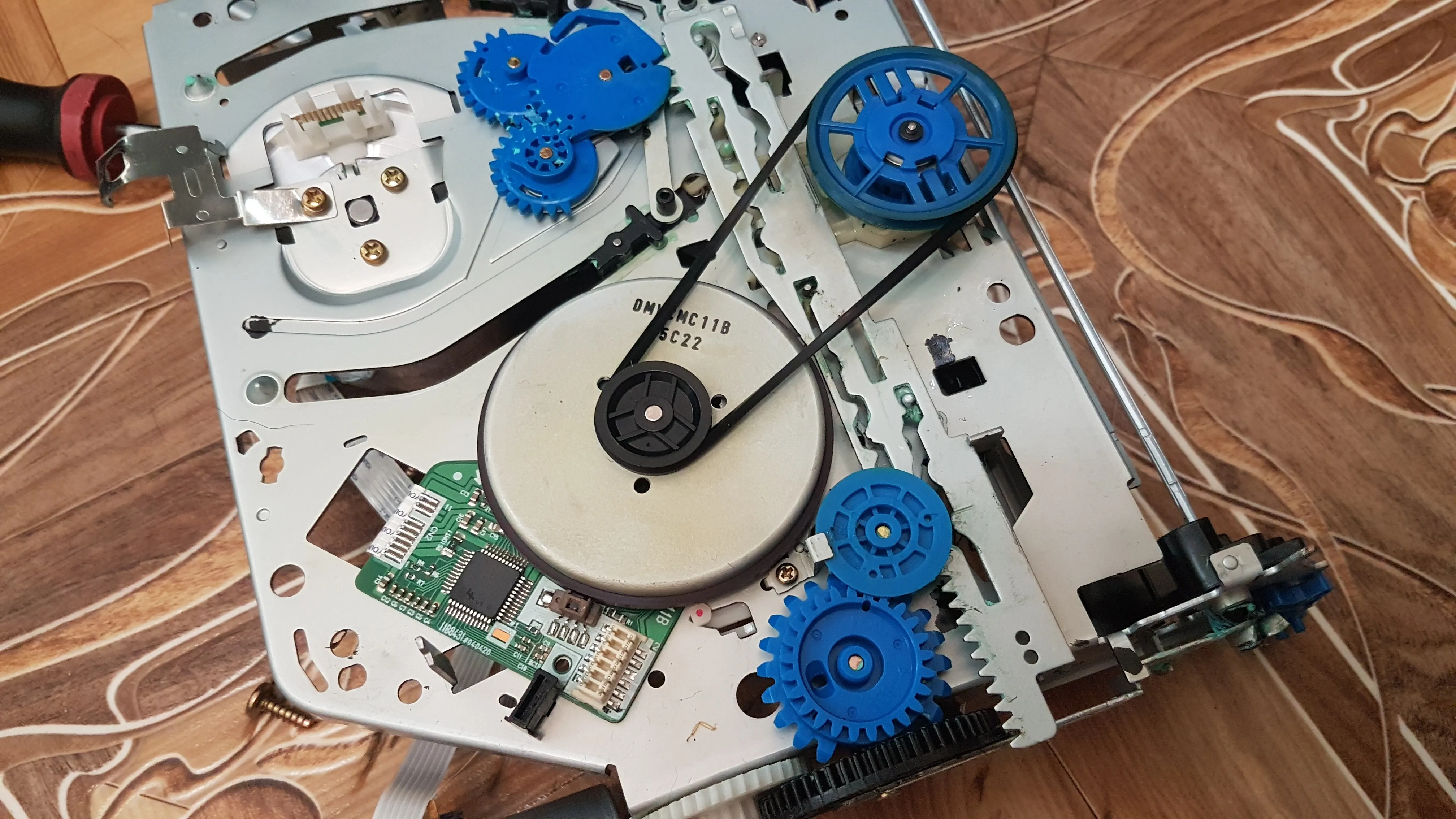

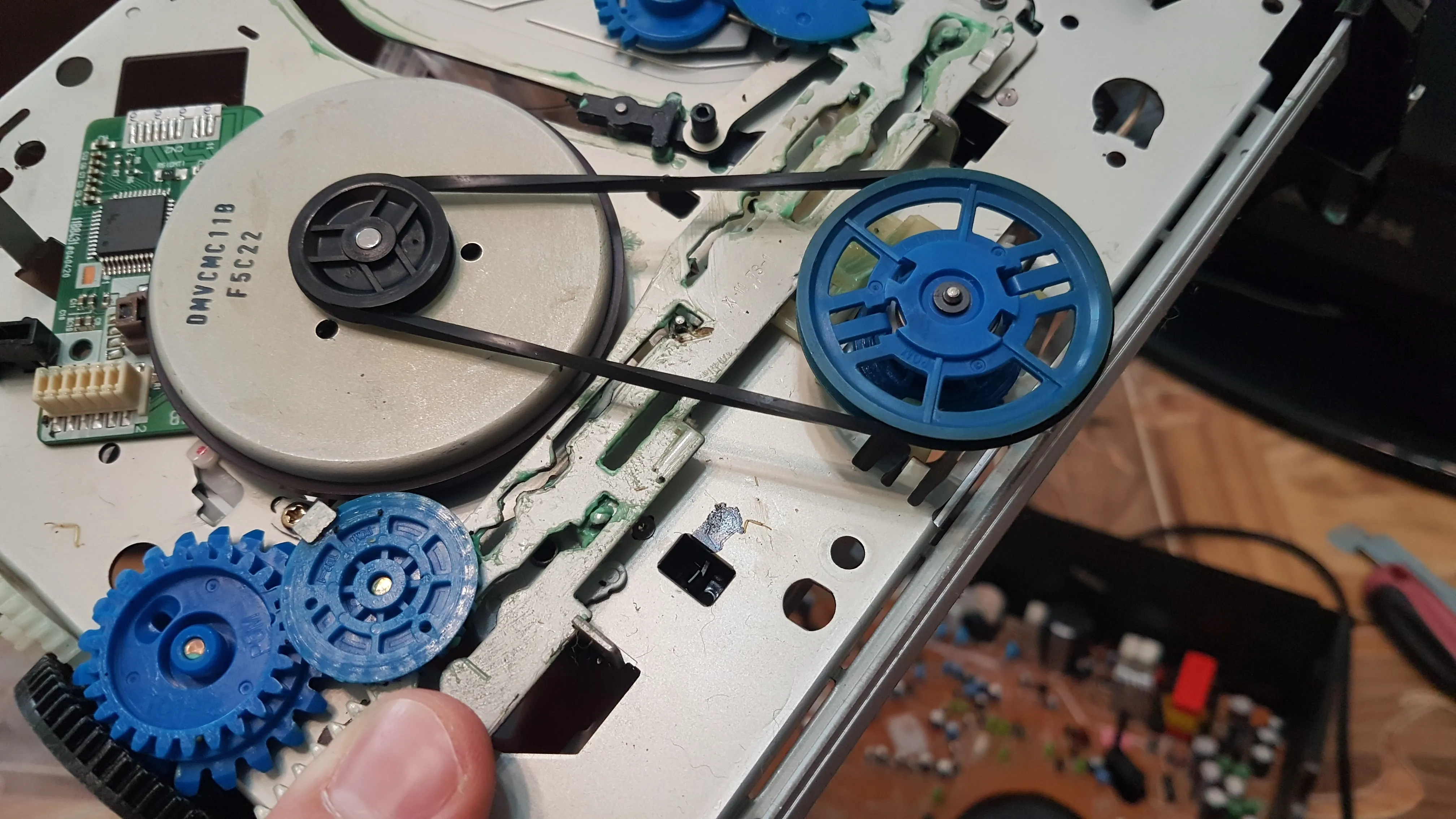

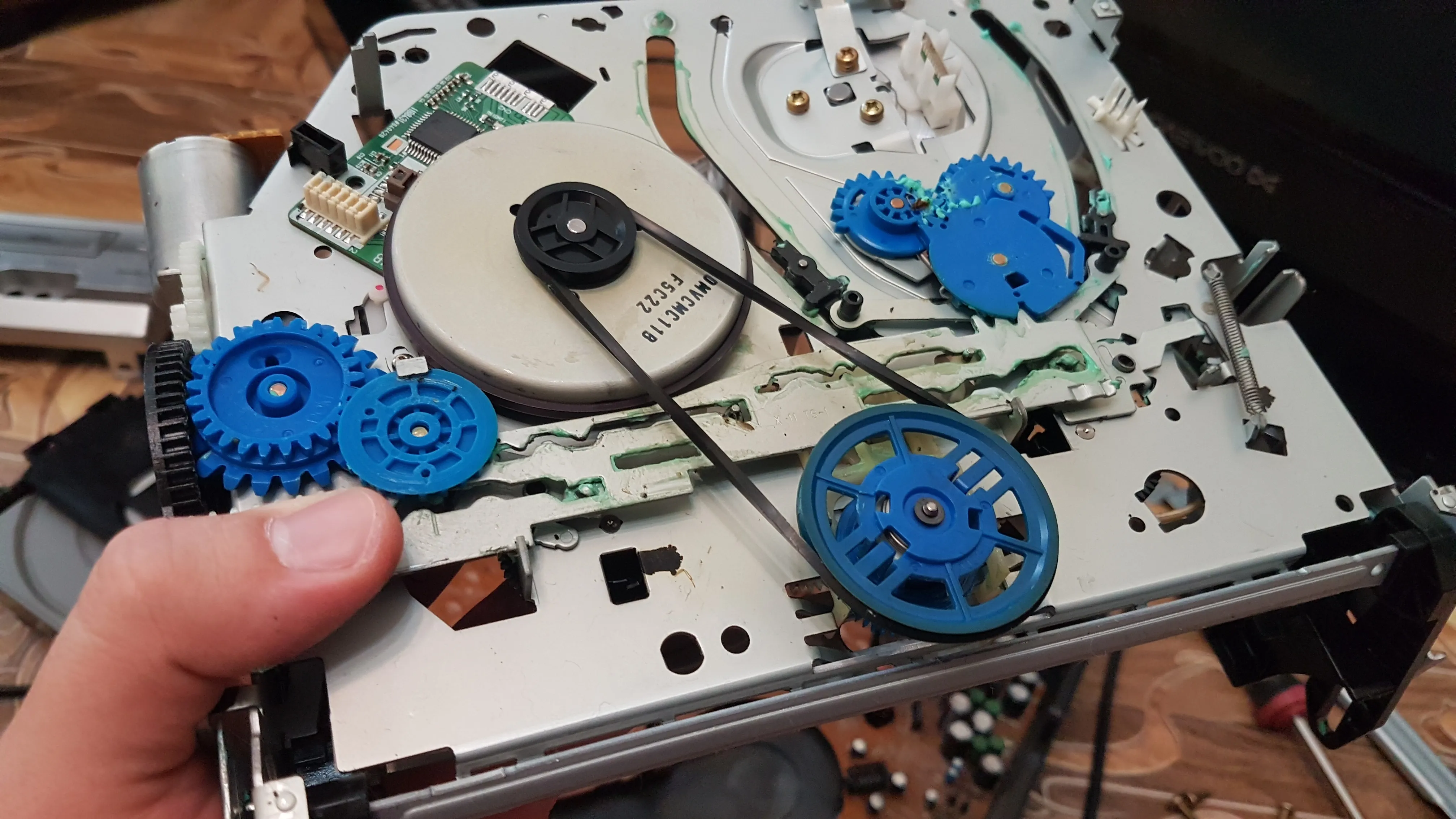

С обратной стороны У нас вот такая красота:

Механизм выглядит очень круто!!!

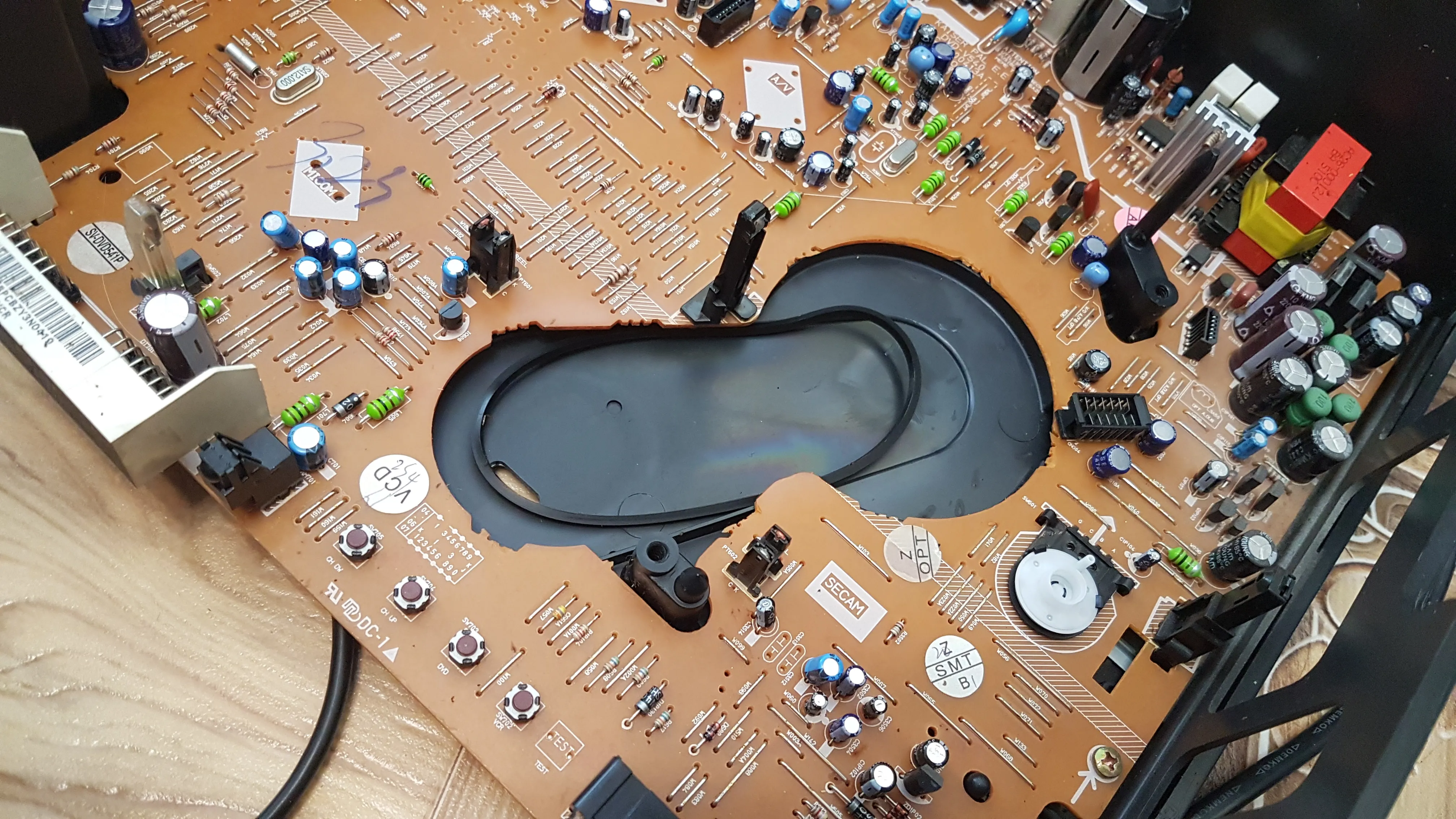

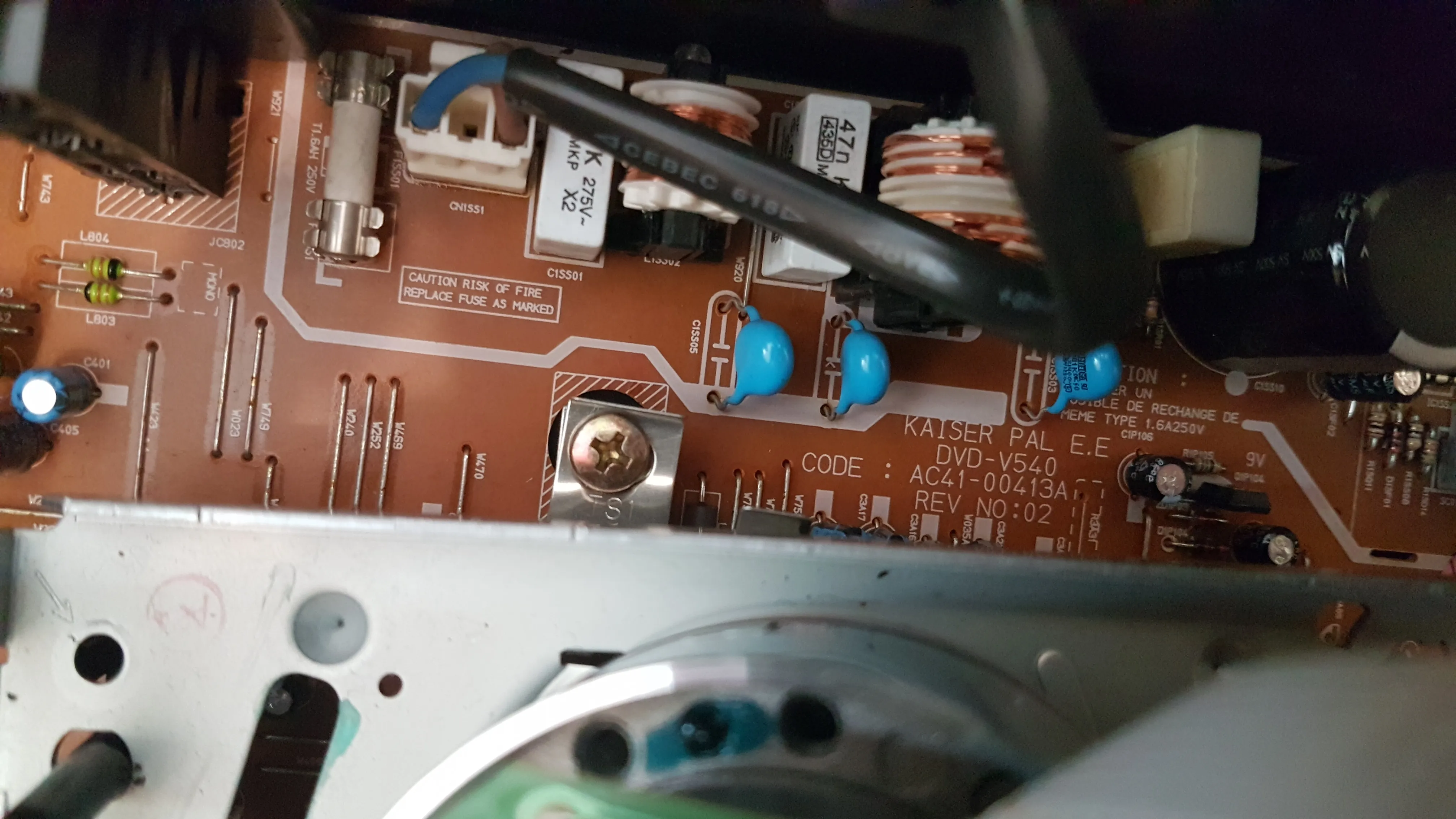

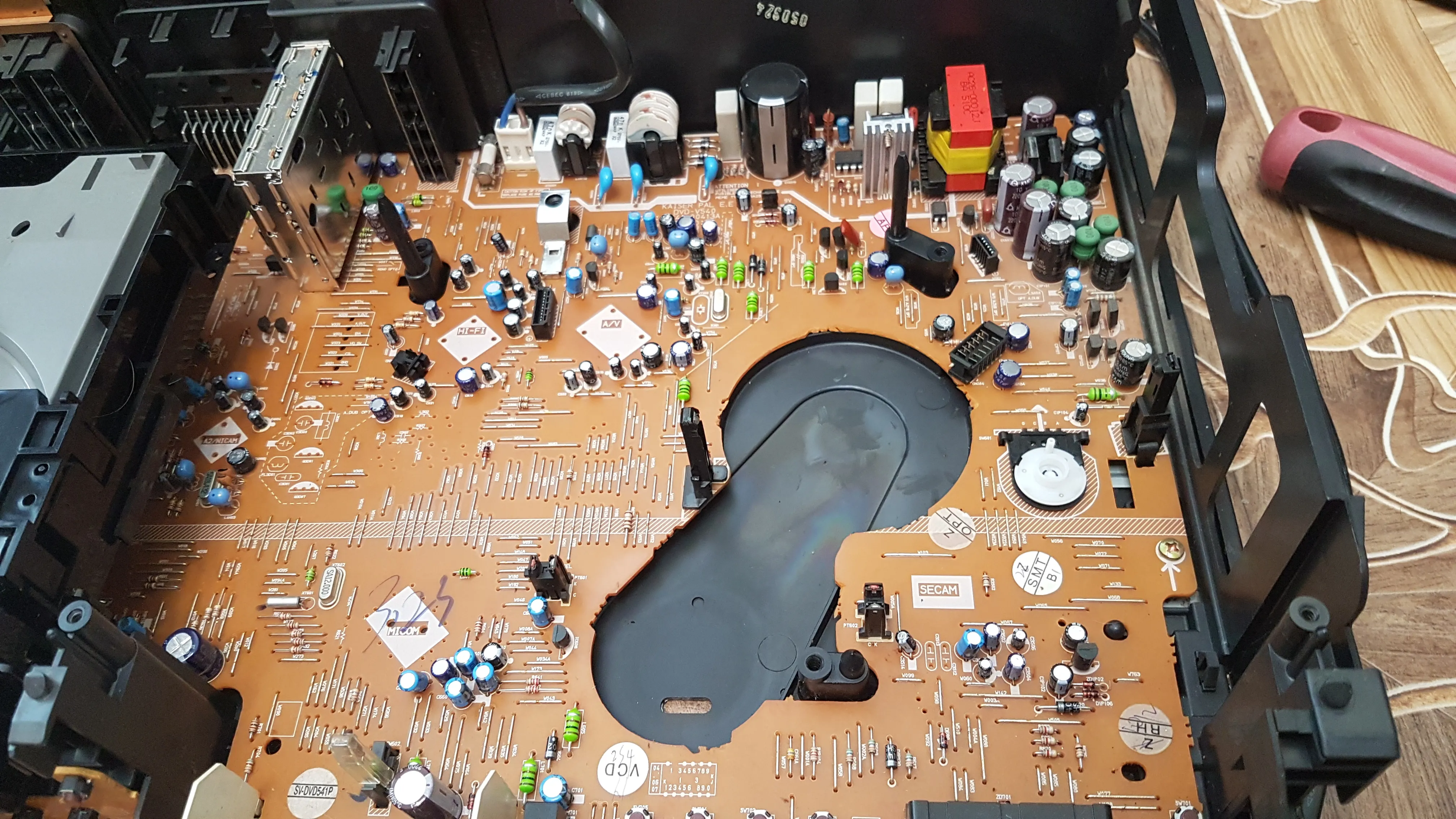

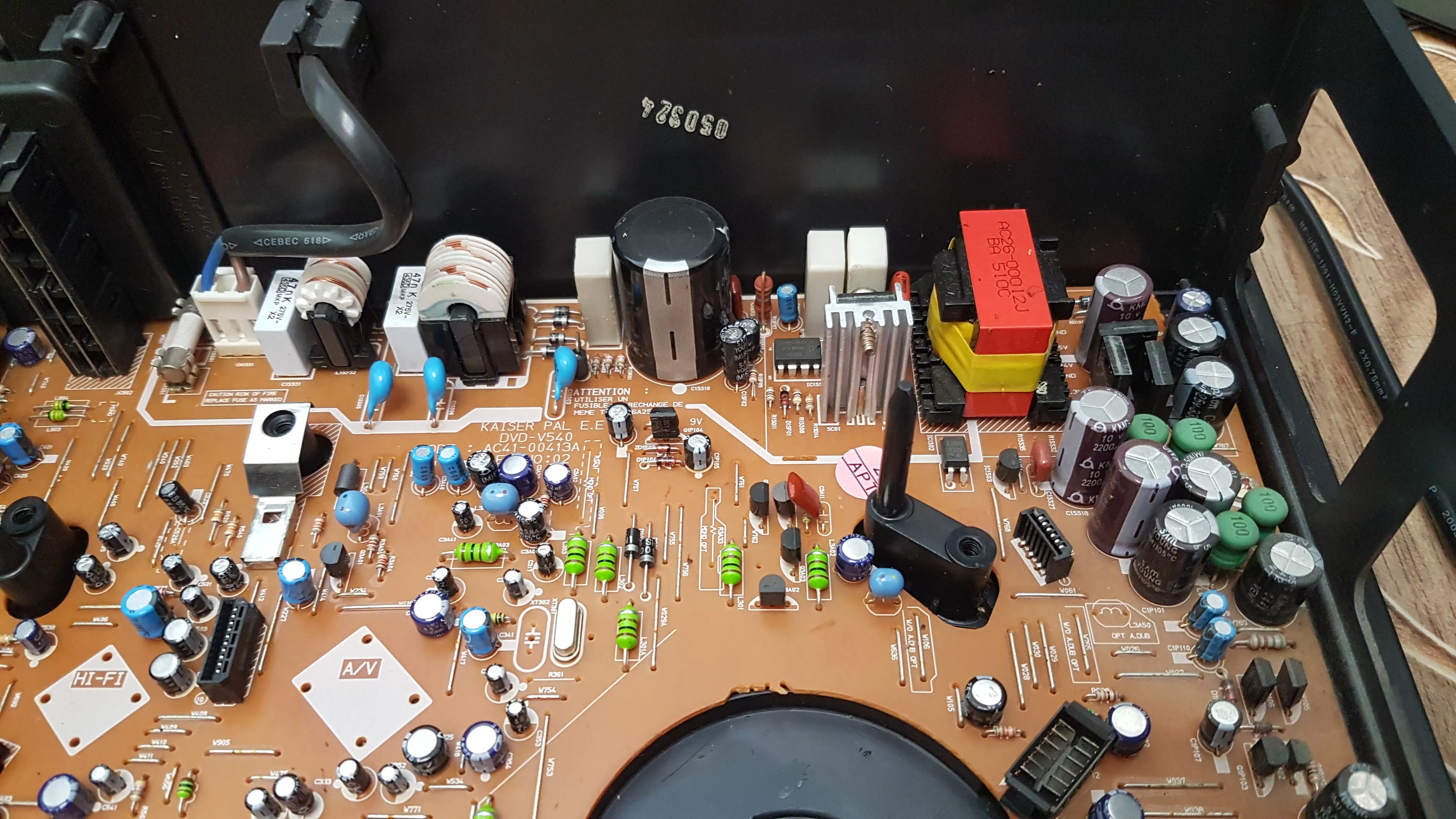

Место, где стояло шасси выглядит вот так. Под ним проходит плата, которая объединена вместе с блоком питания.

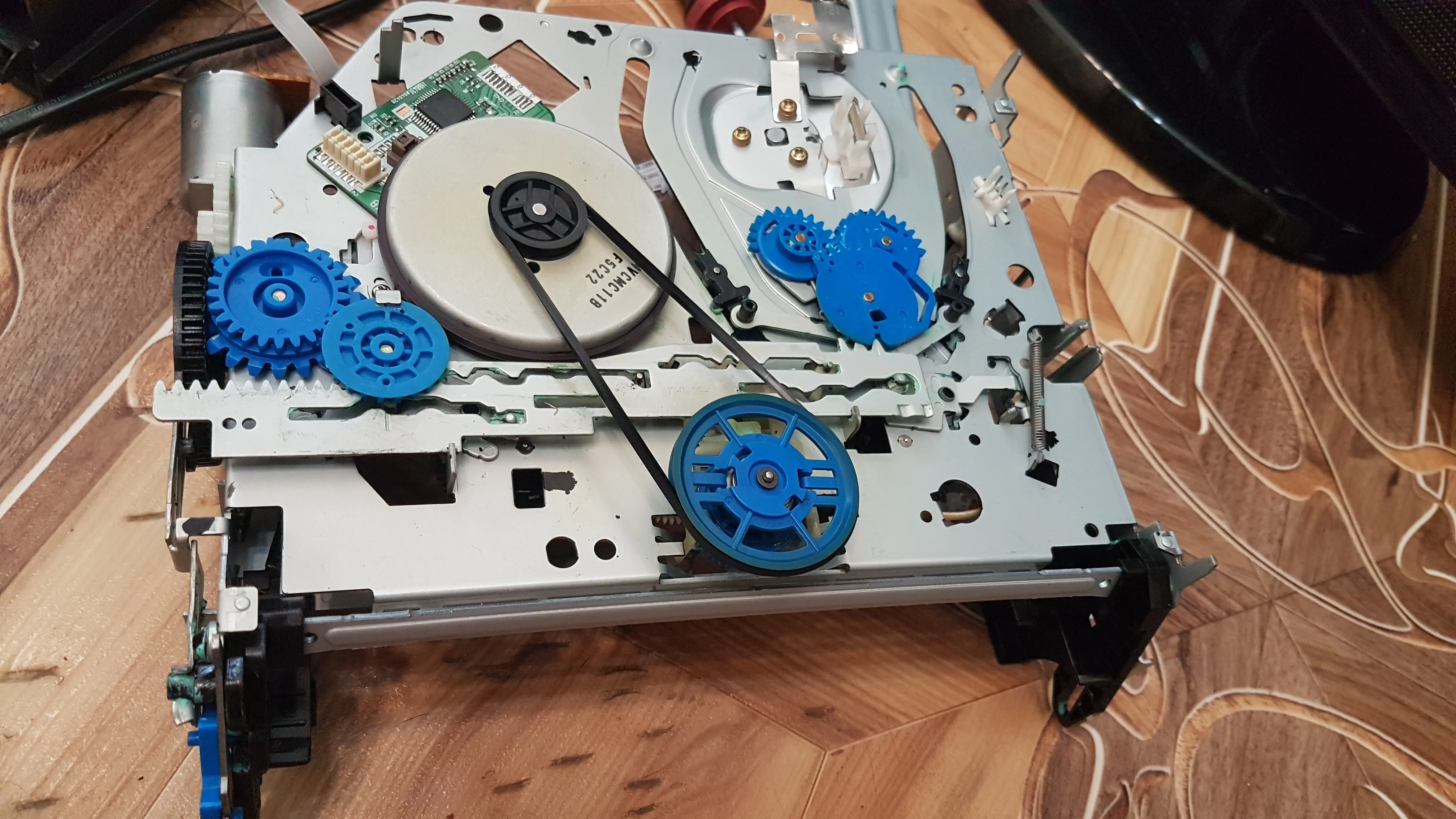

Ну полюбуемся еще на очень красивые синие шестеренки и будем собирать все обратно)

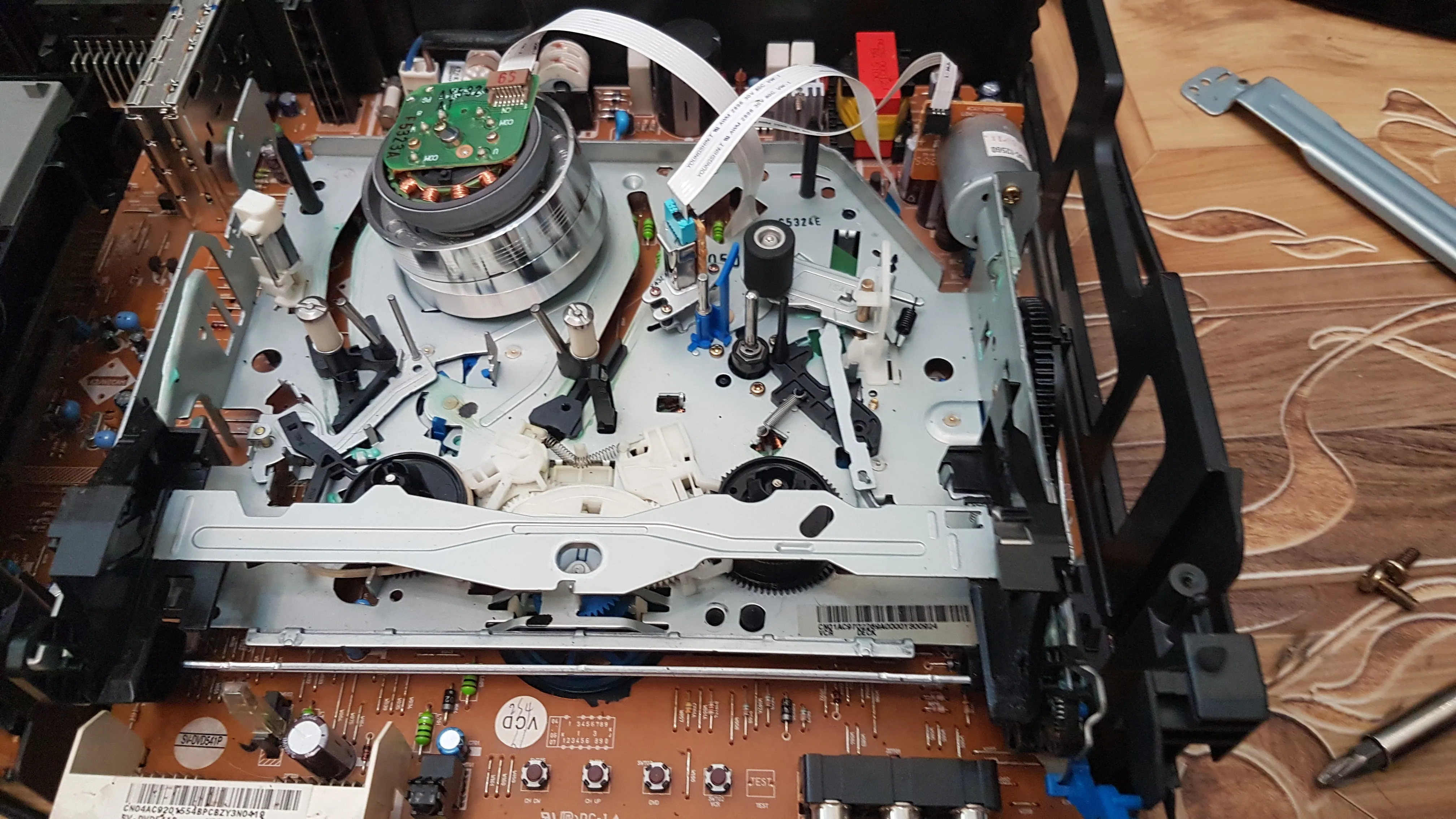

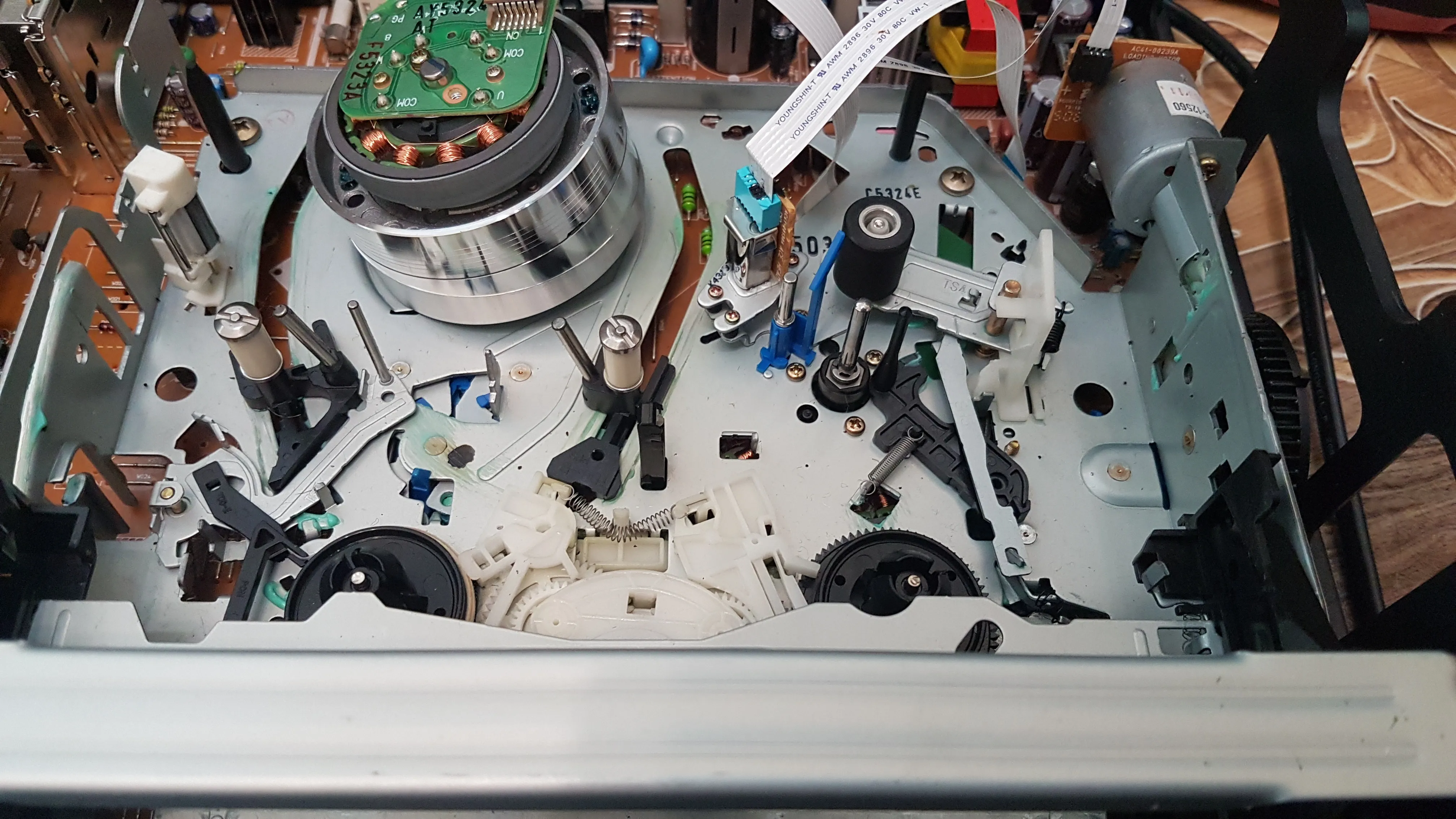

Для этого просто ставим шасси на свои стоечки и опускаем аккуратно вниз.

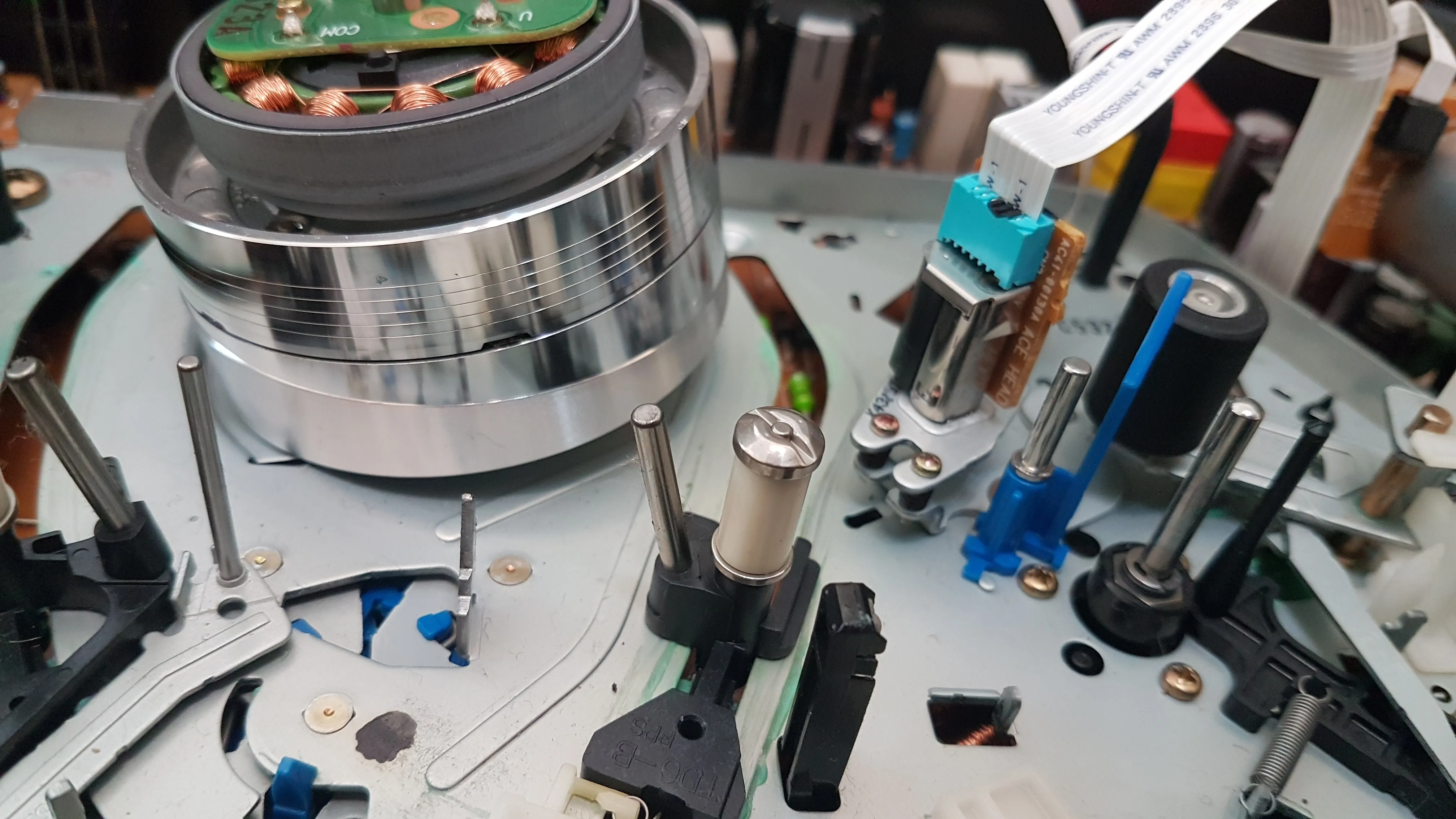

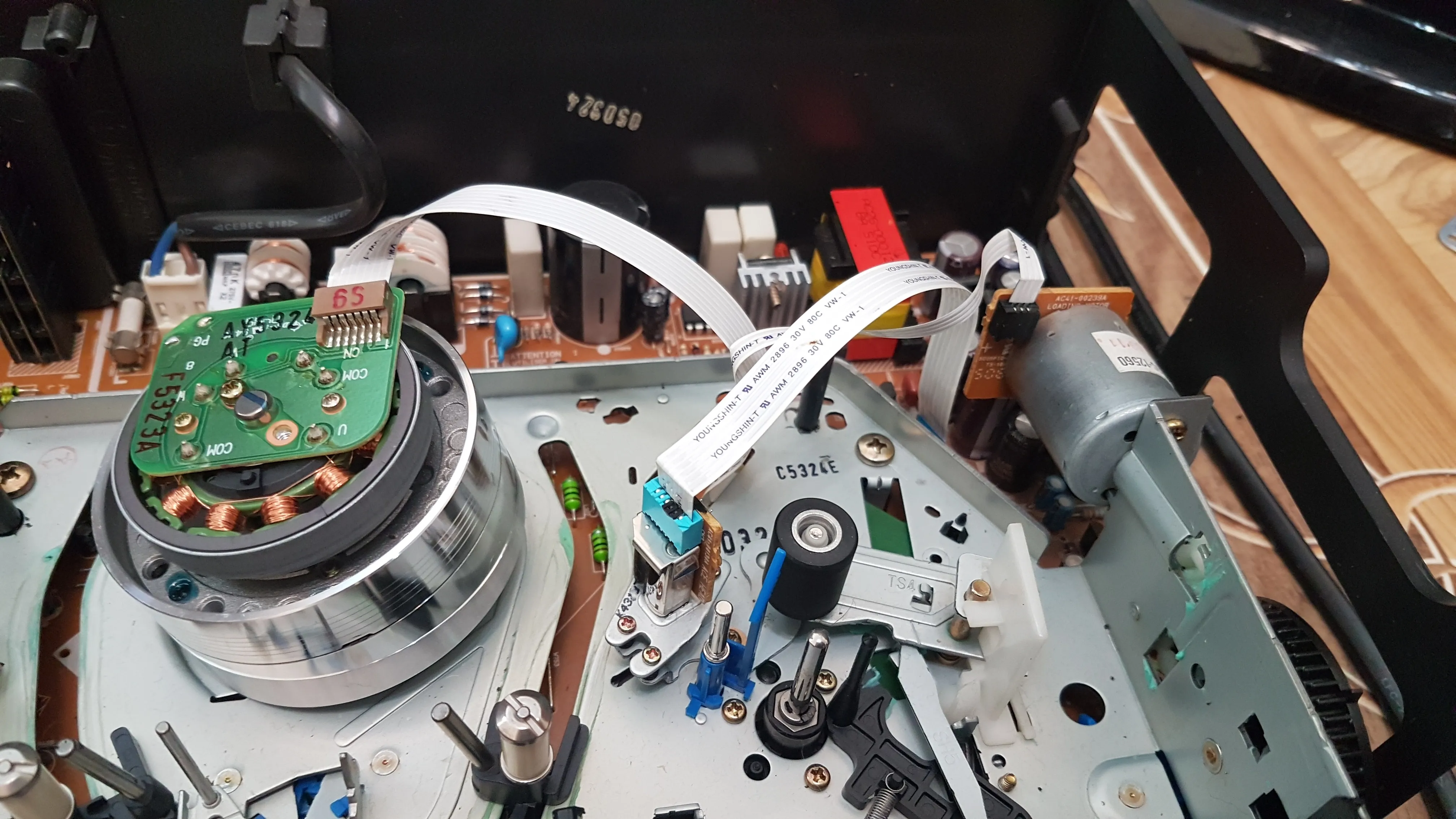

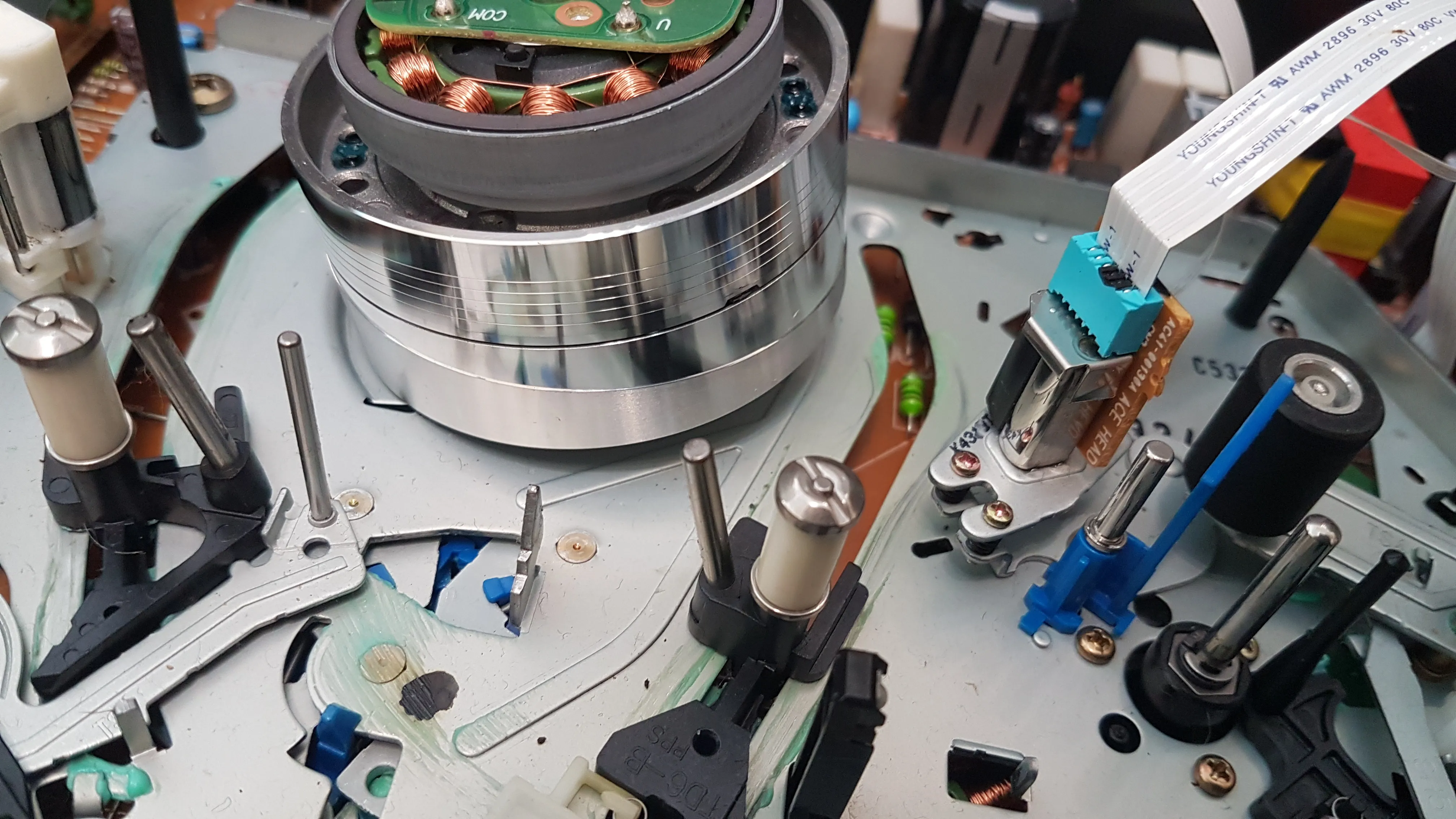

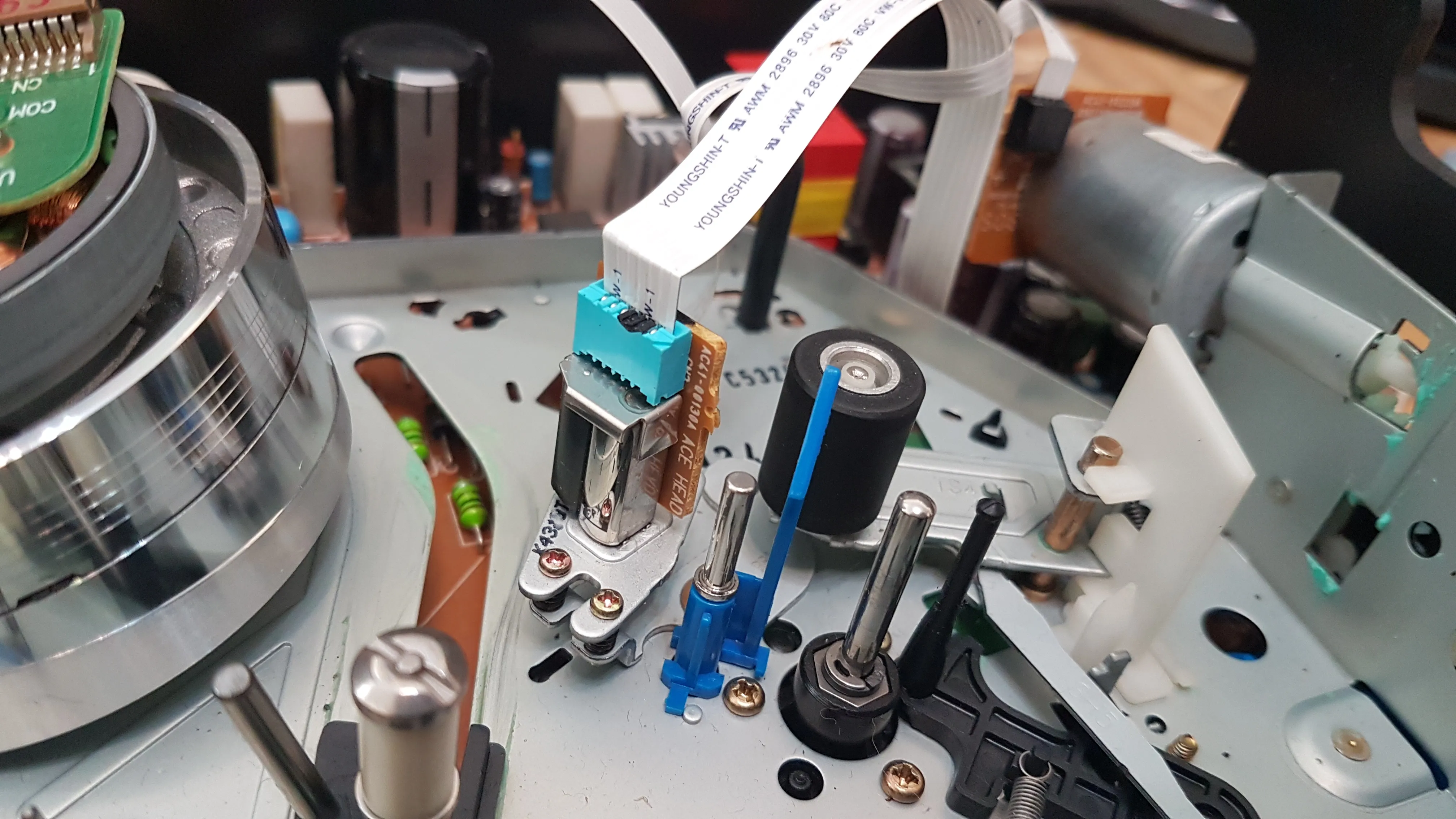

Закручиваем винтики. И немного еще рассмотрим механизм.

Выглядит все довольно свежим и красивым, я думаю, что проблем больше не будет с этой частью.

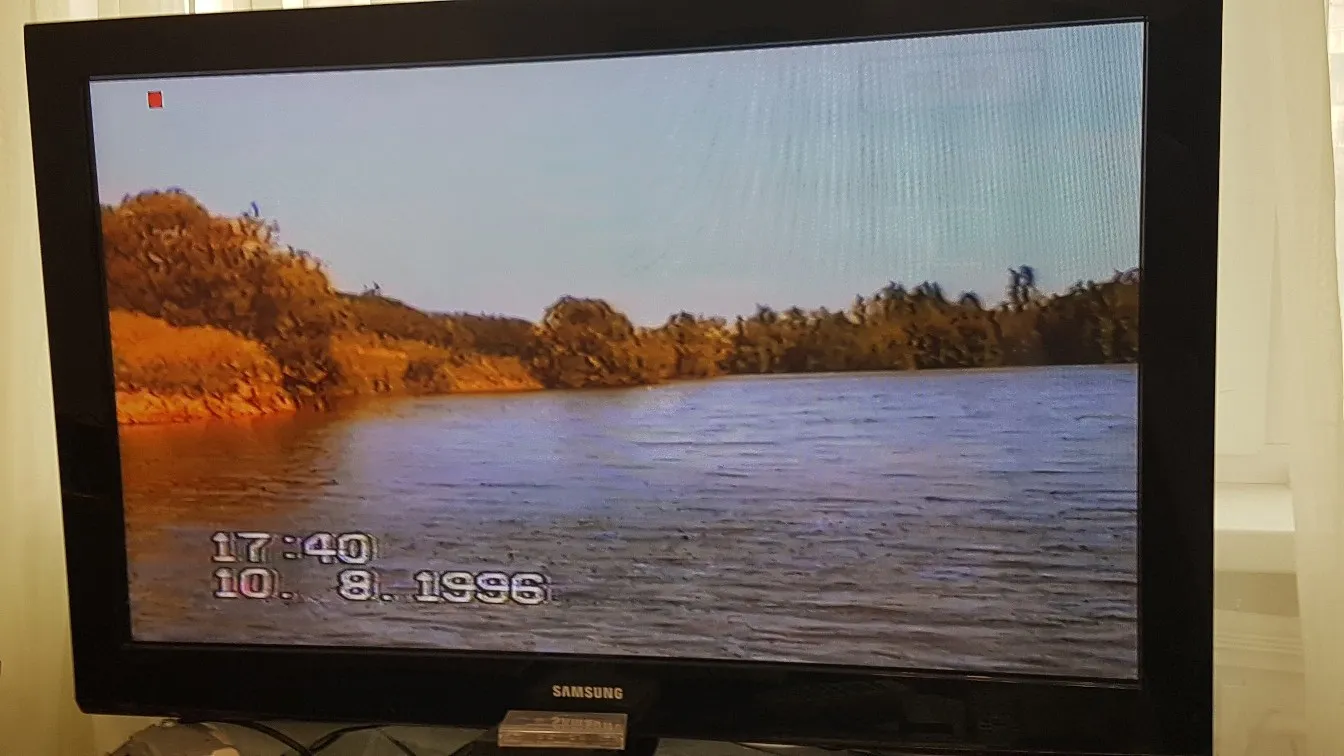

Итог: кассетная часть ожила и картинка выглядит превосходно. Во второй части мы будем ремонтировать DVD привод в этом магнитофоне:)
