Светодиодная недолговечная лампа Эра 17W - вскрытие
Всем привет, не прошло и полгода с момента распаковки лампы Эра 17W, как она вышла из строя! В апреле, спустя ровно 4 месяца работы буквально день в день лампа начала мерцать и дрожать! Я все ждал, пока она перегорит окончательно, и вот, спустя полтора месяца ~~предсмертных конвульсий пациент все таки умер ~~мерцаний-дрожаний лампа вышла из строч окончательно, учитывать мерцающий режим за работу не будем, это не работа, а халтура! При жизни эта лампа светила противно-желтым светом, была на деле 14 ваттной, ~~конечно не стоит говорить о покойниках плохошо~~ эта лампа была самым настоящим мусором с момента покупки! И так, а теперь разбор:

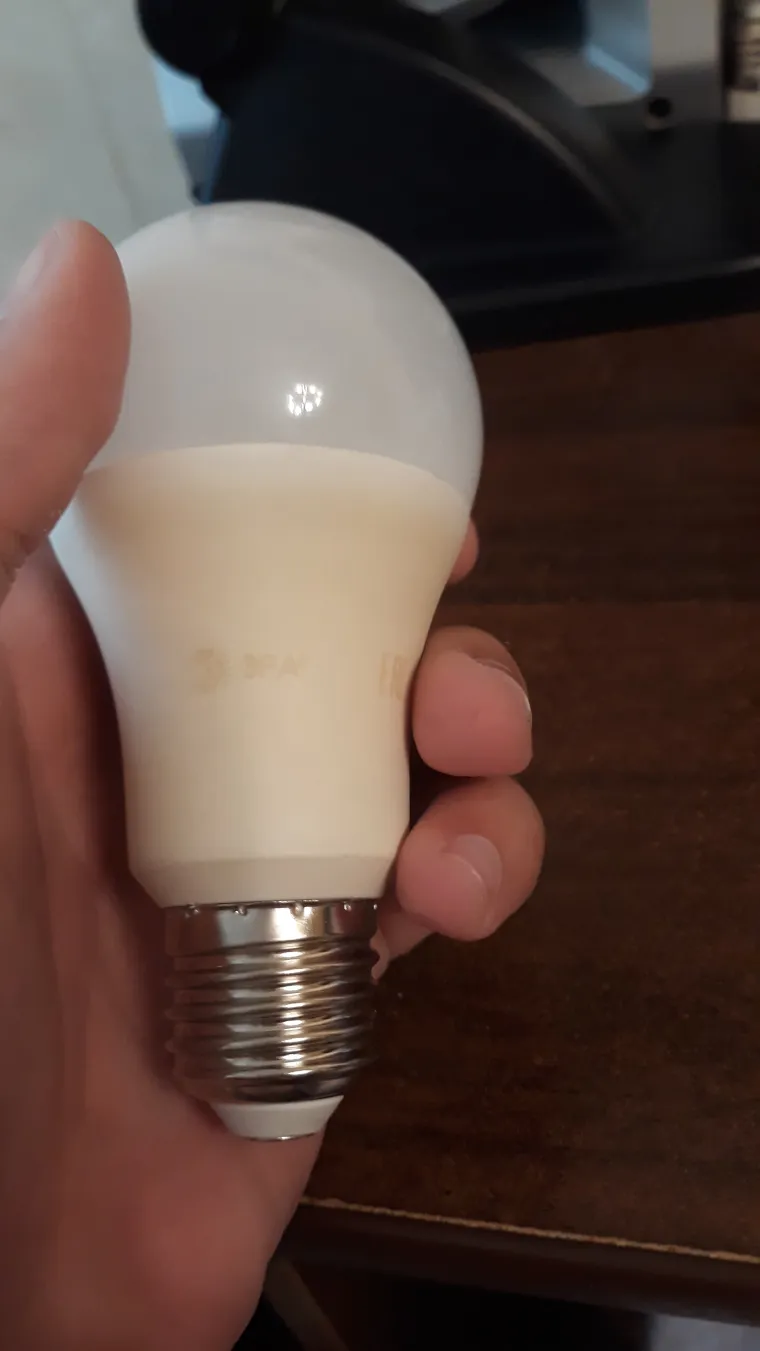

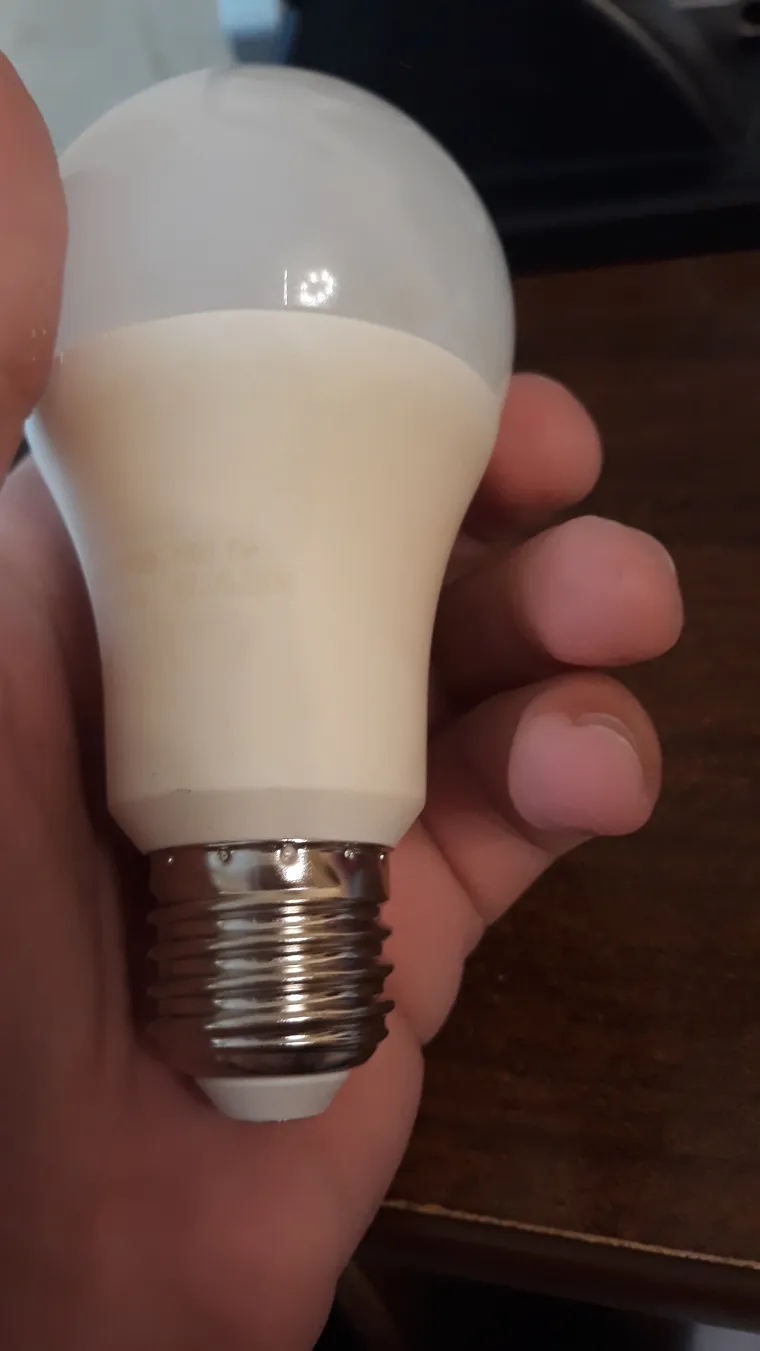

Начнем с внешнего вида:

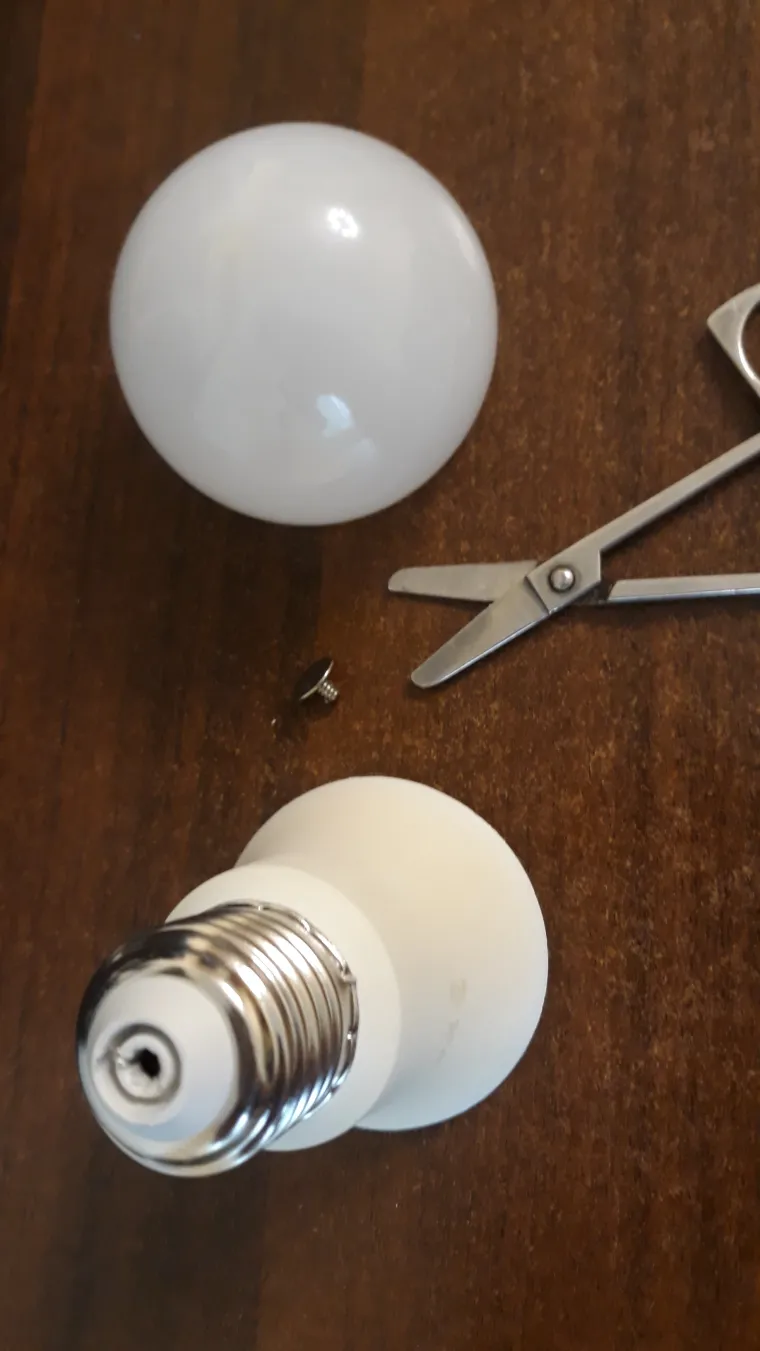

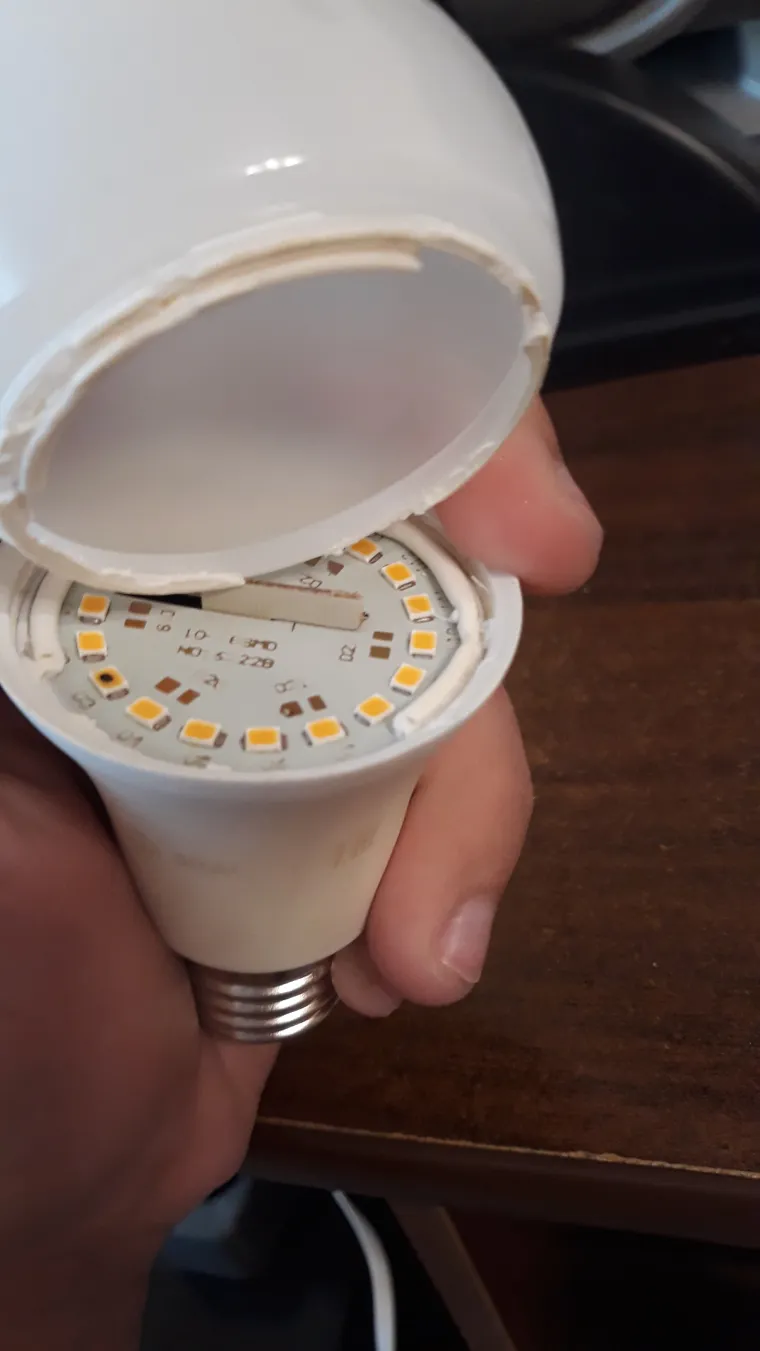

Что то этой лампе даже внешне плохо, ай ай ай.... приступим к разбору, для этого достаточно оторвать руками пластиковый светорассеиватель:

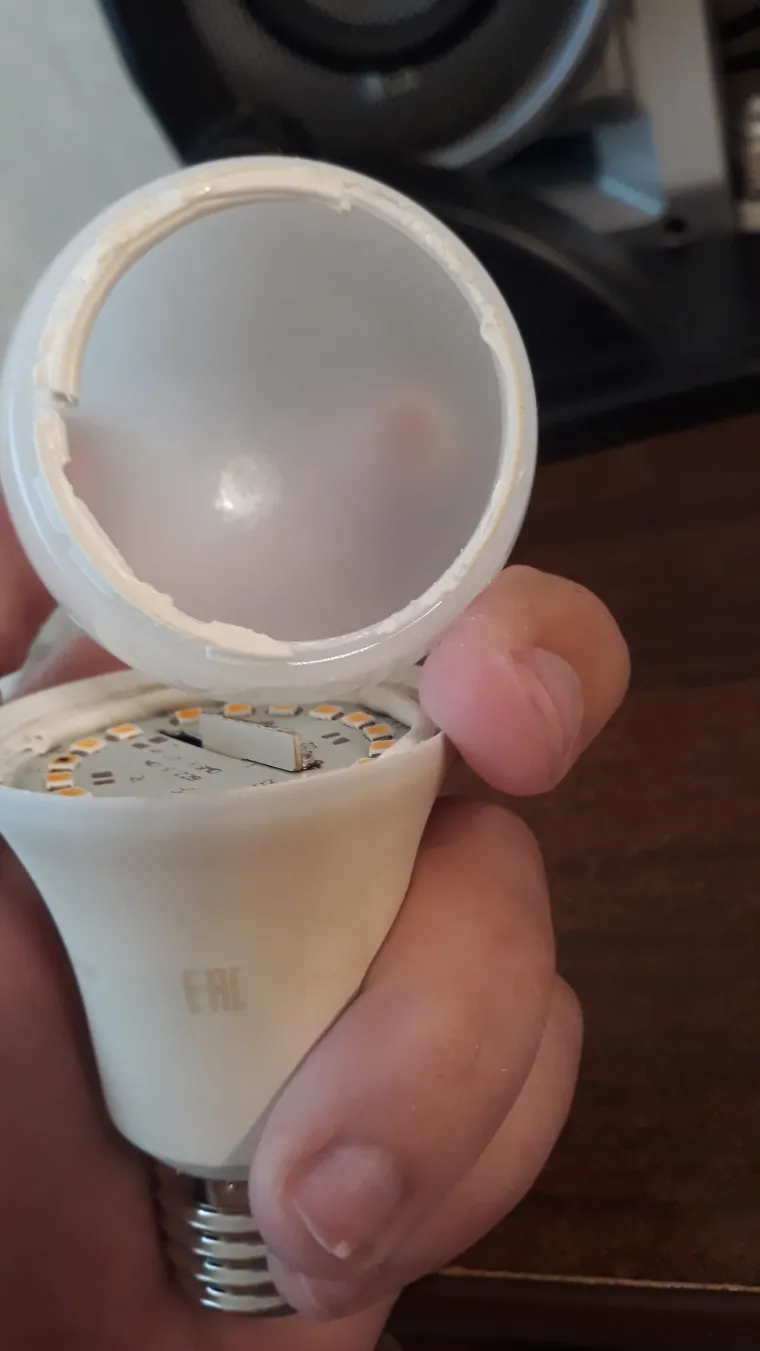

В нем какой то налет, как и во многих сгоревших лампах, кто знает, что это - напишите пожалуйста в комментариях, мое мнение - это что то от светодиодов

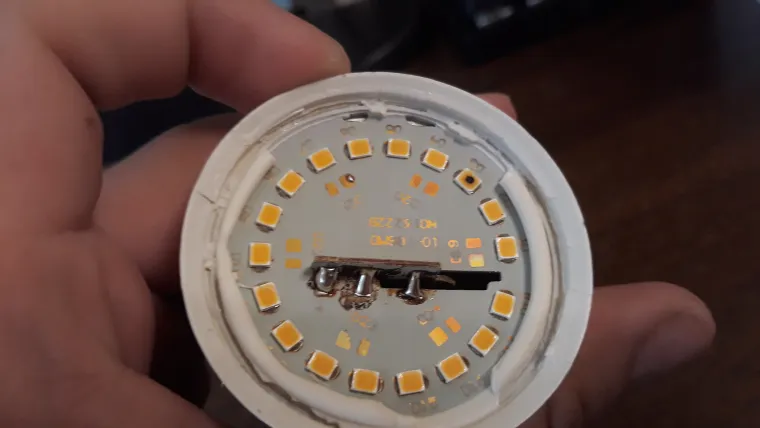

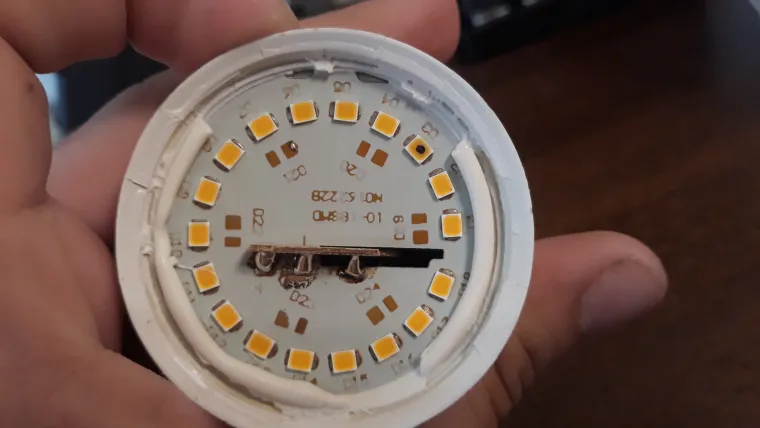

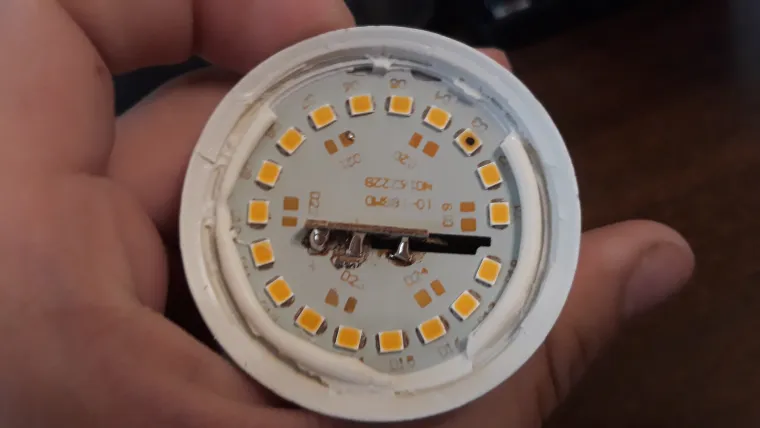

И так, что мы тут видим теперь на плате со светодиодами, а видим мы тут то, что даже не нуждается в комментариях, все, кто знаком со светодиодами наверняка и так понимают, что подвел нас светодиод под обозначением D3. Всего в лампе их кстати 18


Ну тут все понятно, некачественные китайские светодиоды + завышенный ток =

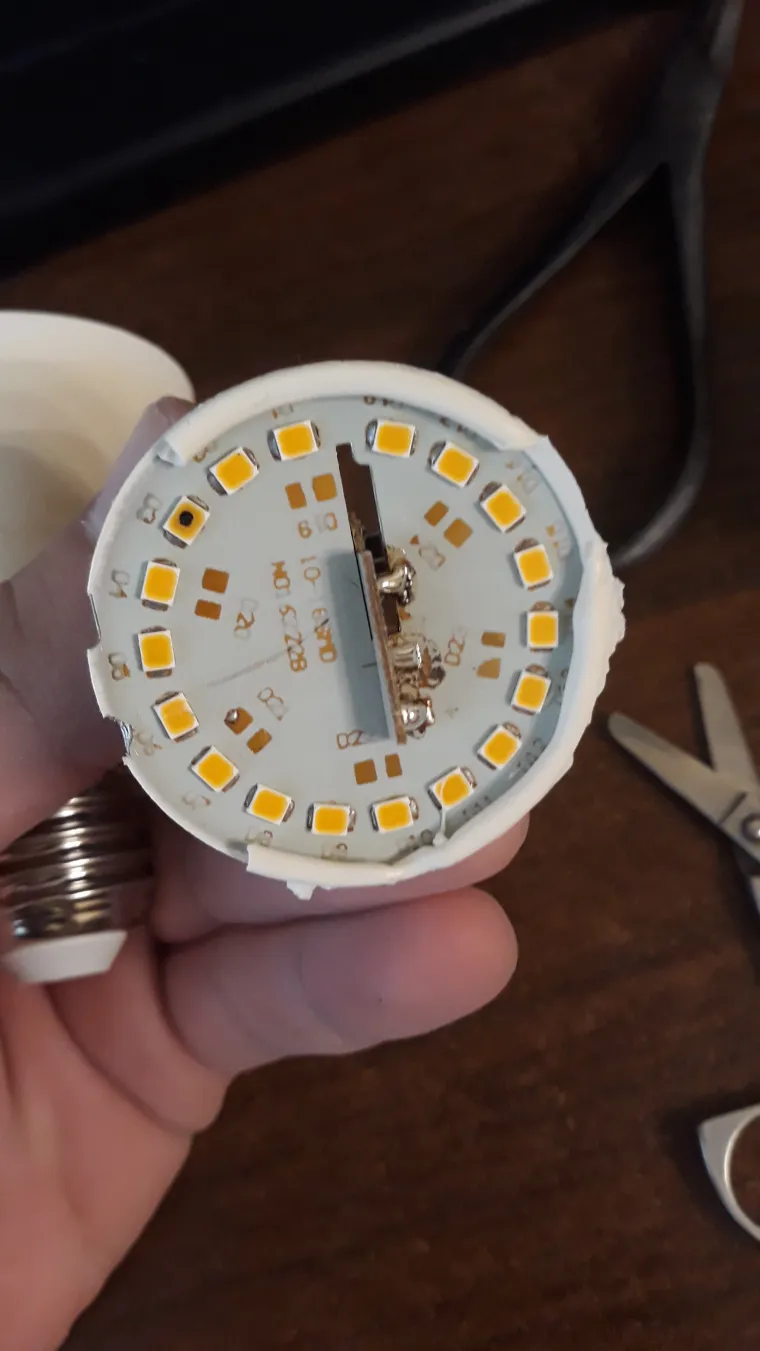

Теперь интересно, что же за драйвер стоит в лампе, для этого чуть чуть разберем цоколь:

Резьбу снимать мне было лень, поэтому один проводник я просто освободил от гвоздика, а второй вырвал вместе с драйвером при помощи кусачек или как там называется та потрепанная кривая штуковина...

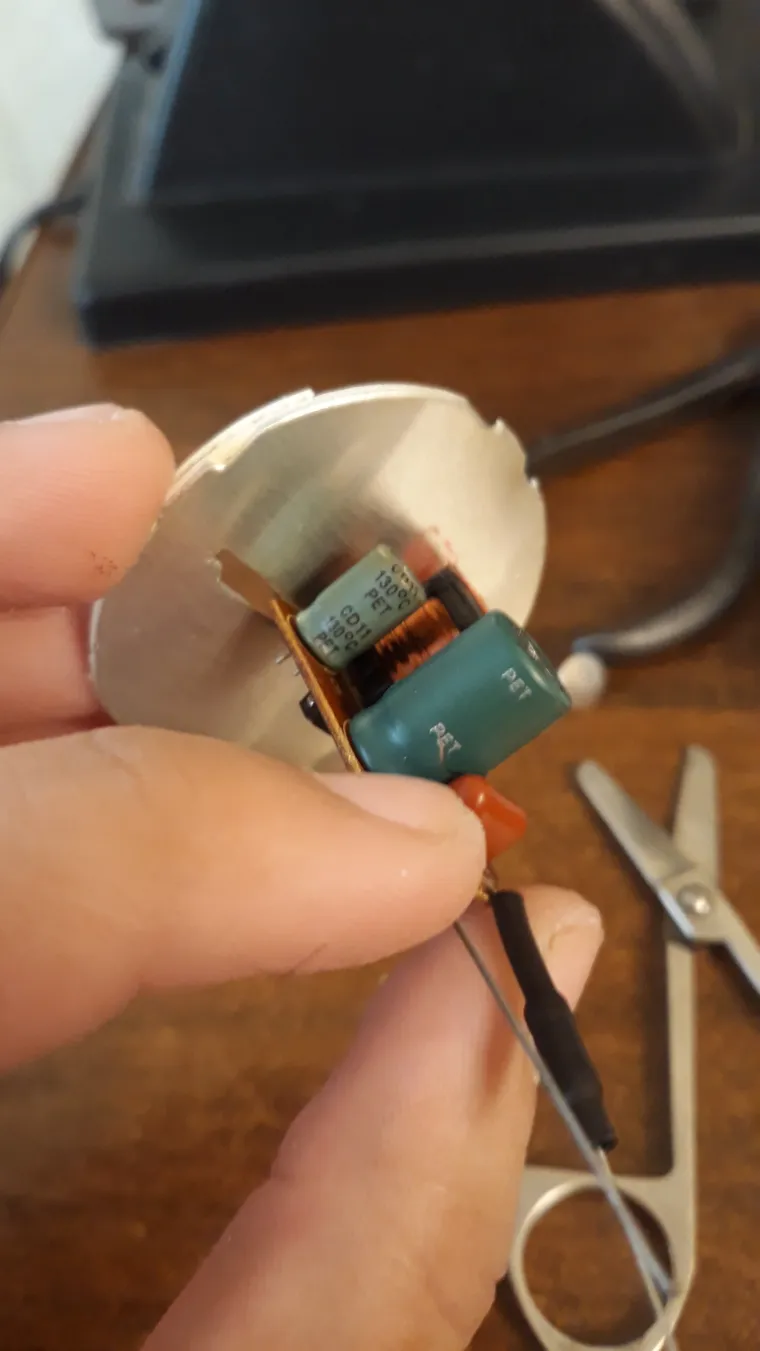

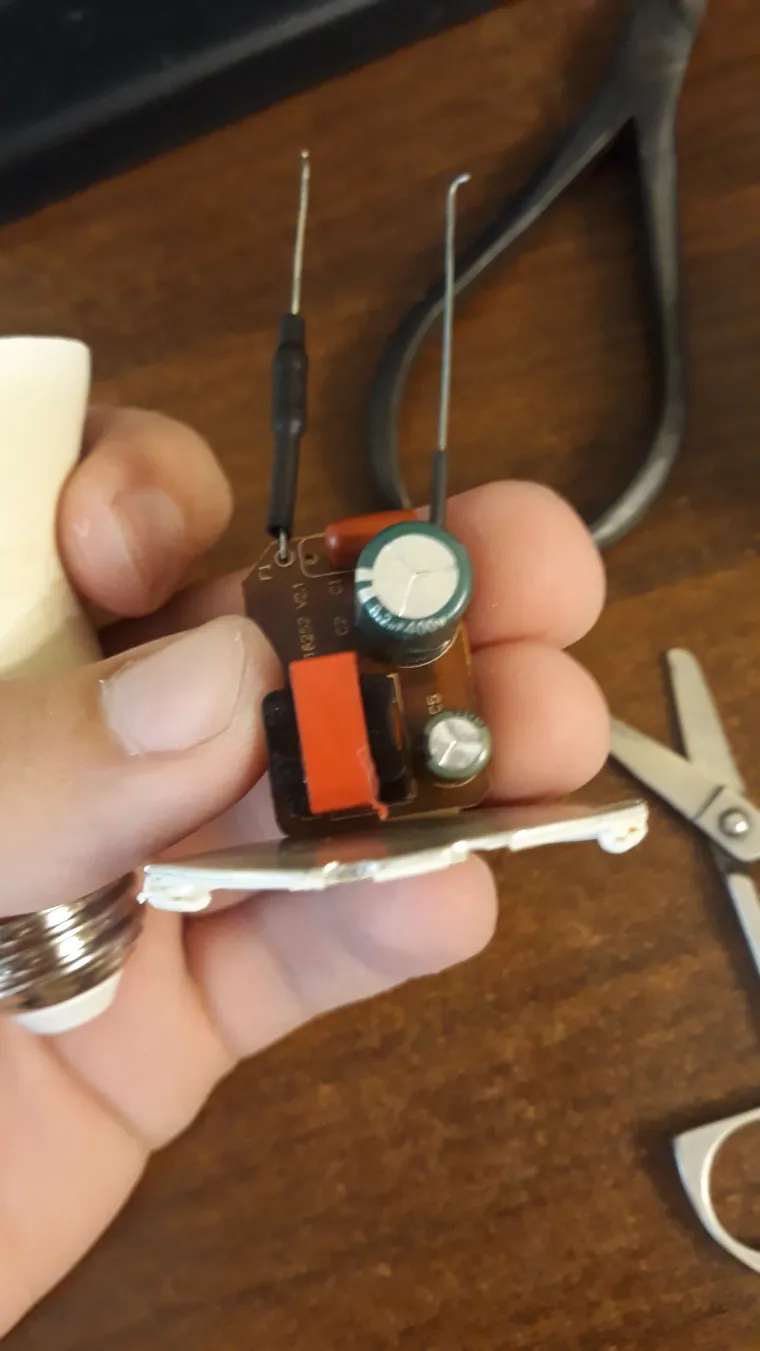

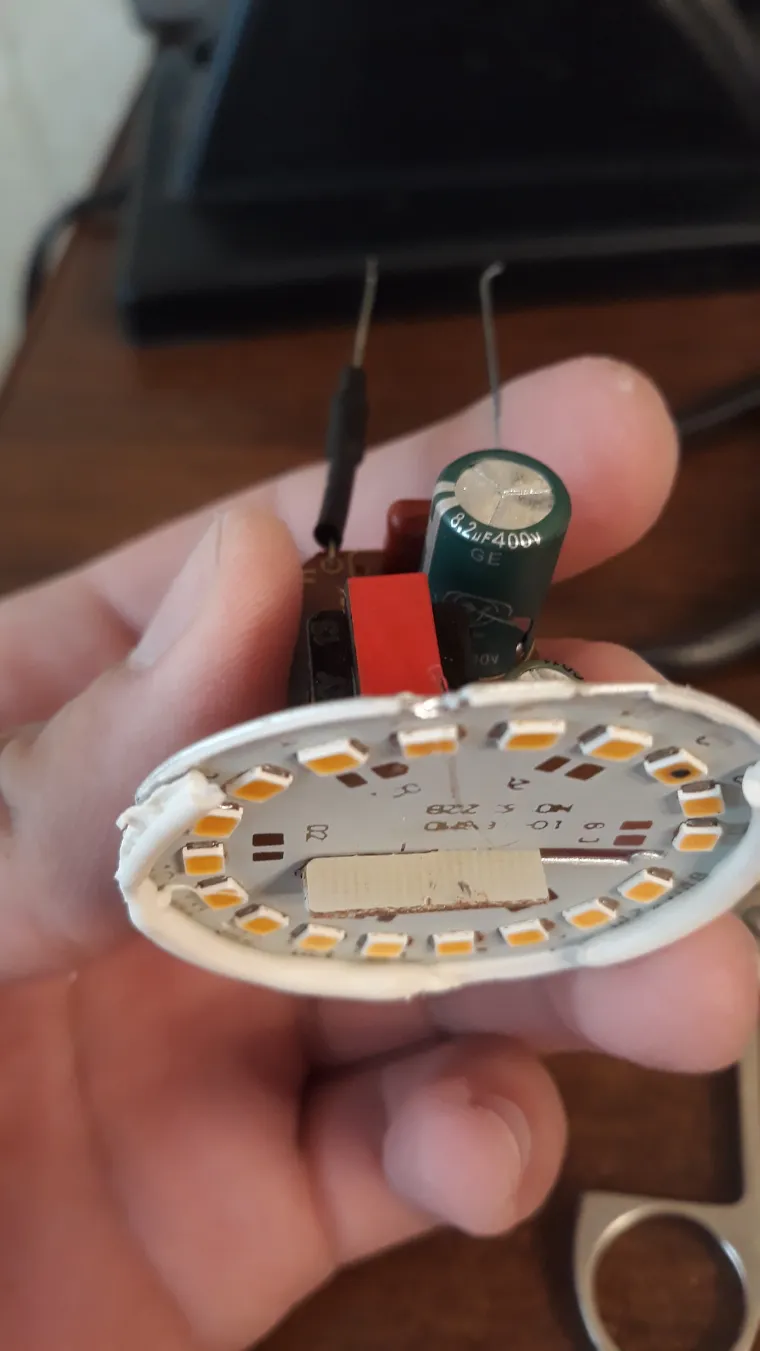

Все по классике, драйвер импульсный. Ничего интересного, обычная проста, лампа... Драйвер кстати припаян к диодной плате:

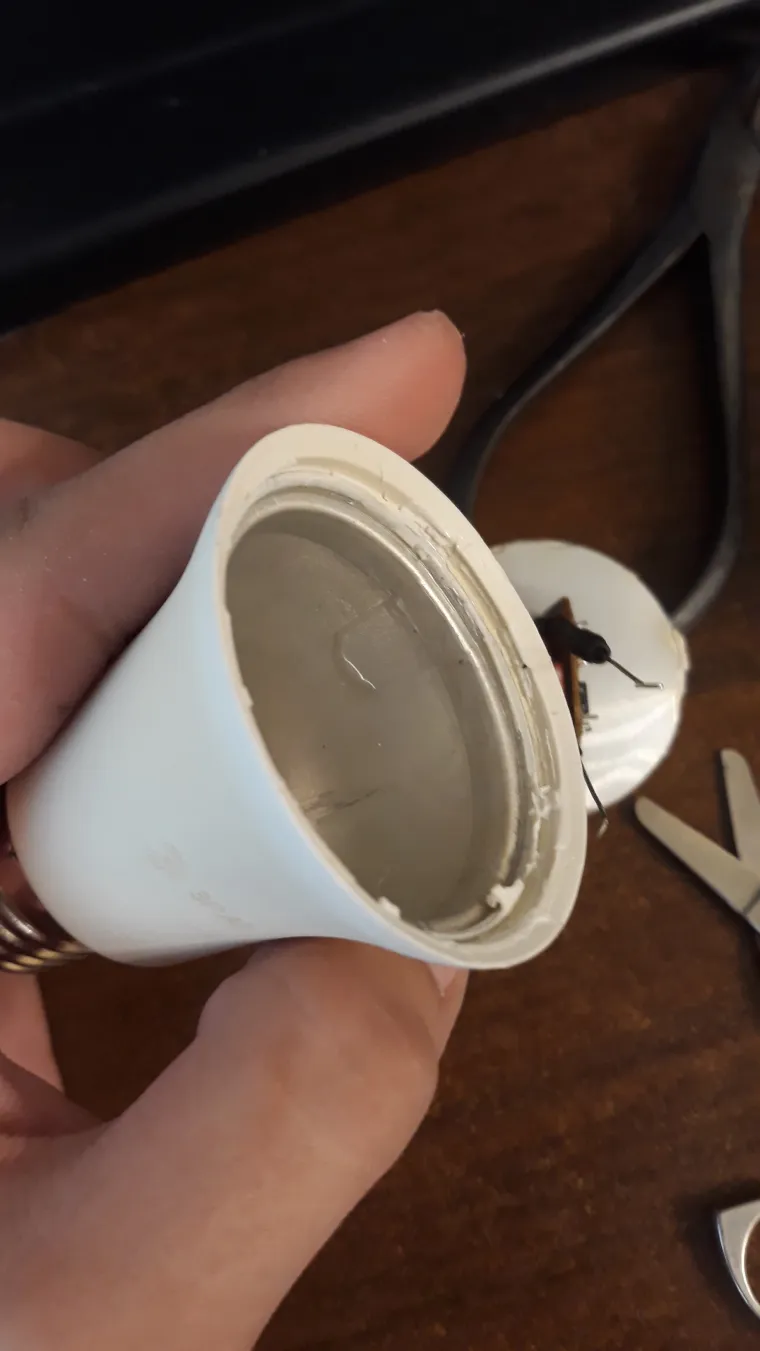

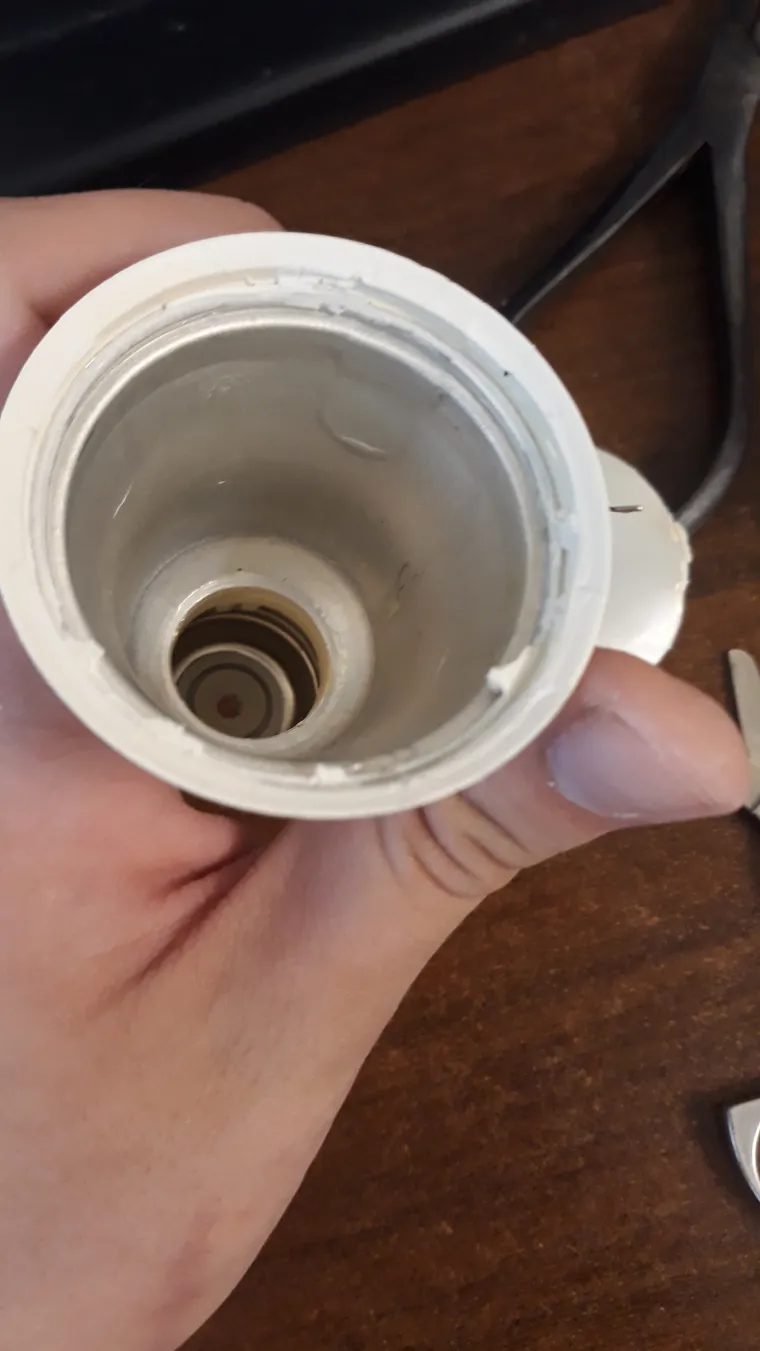

Охлаждение тоже обычное:

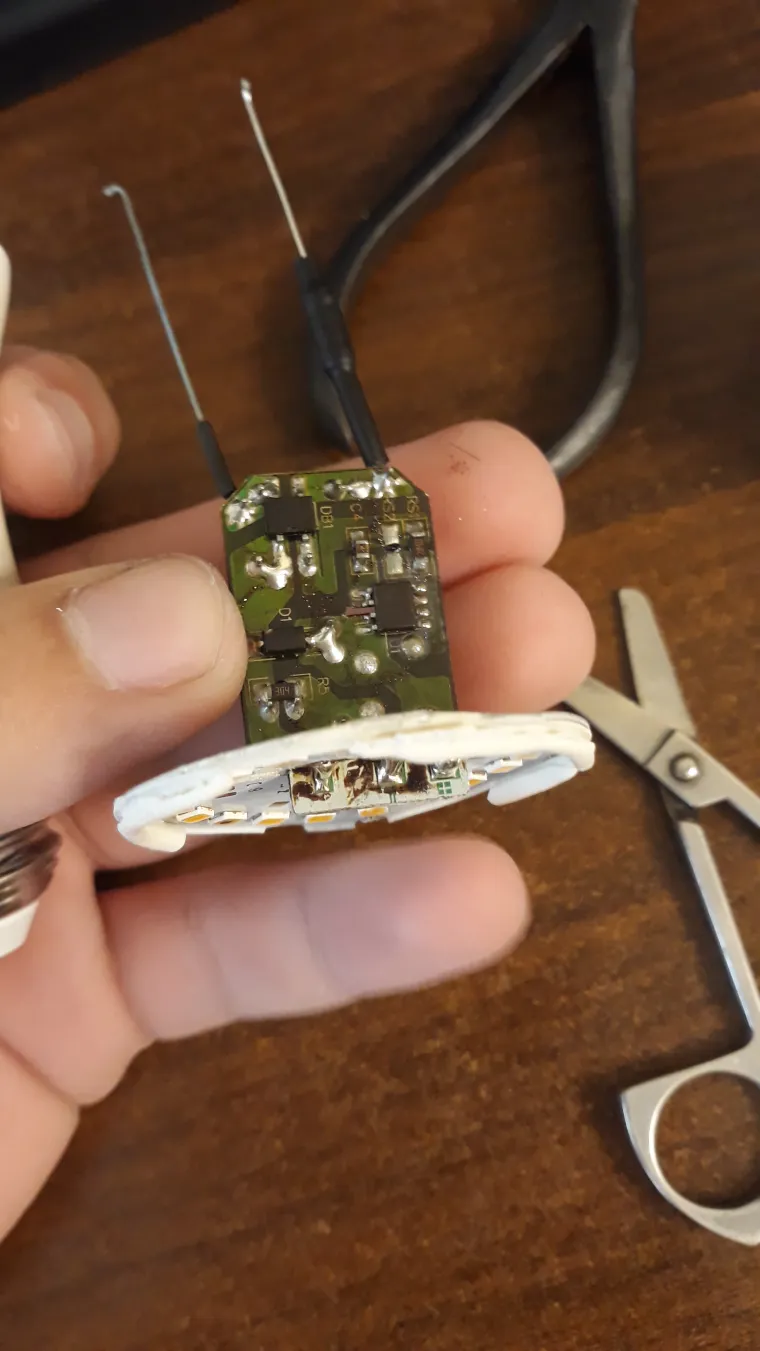

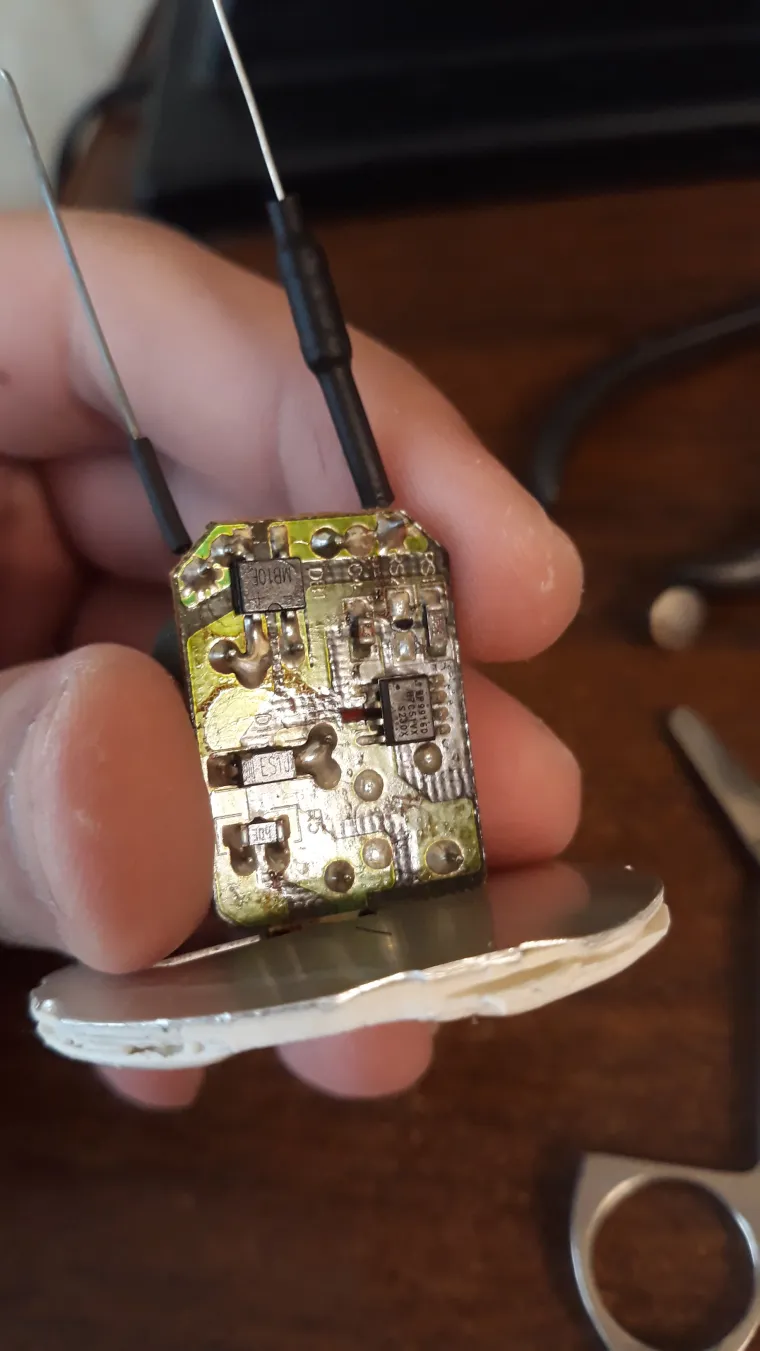

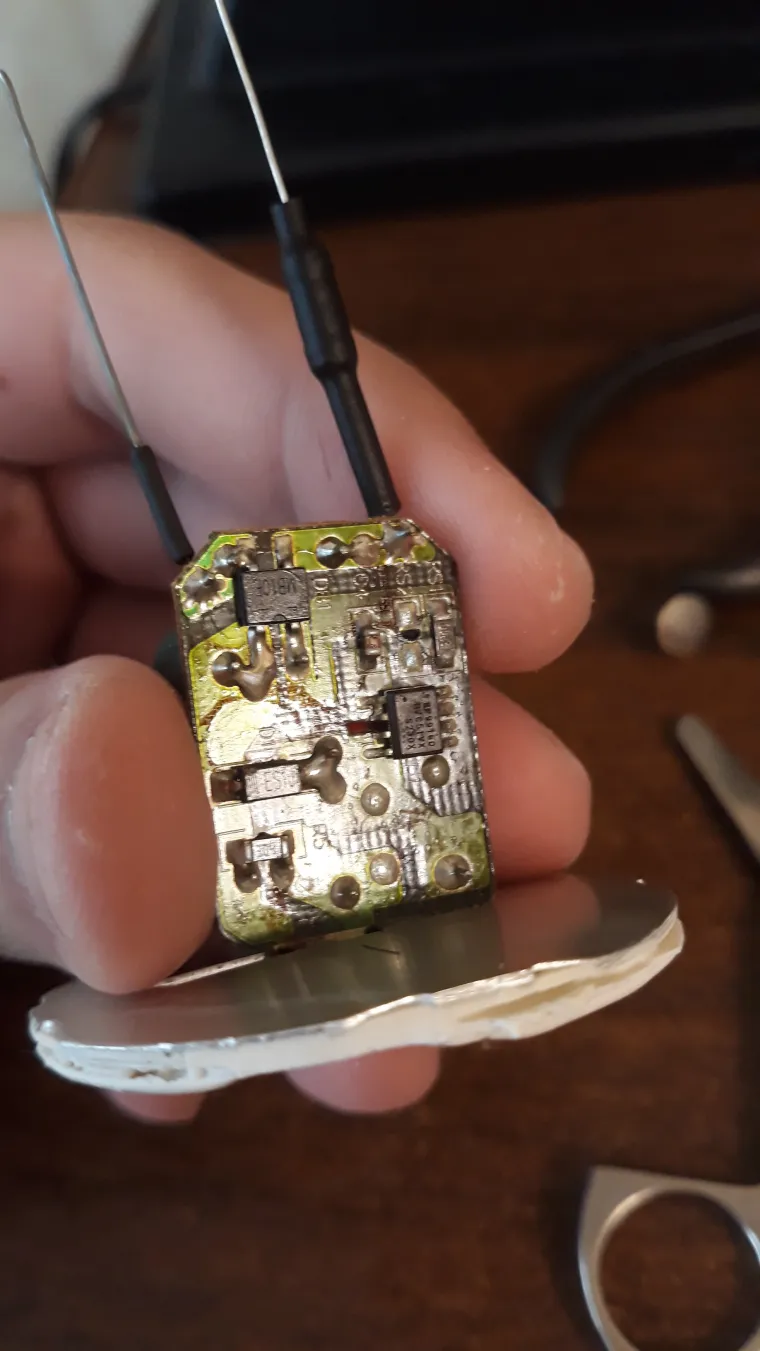

Диодная плата кромкой прижимается к так называемому радиатору... Ну ладно, рассмотрим теперь драйвер:

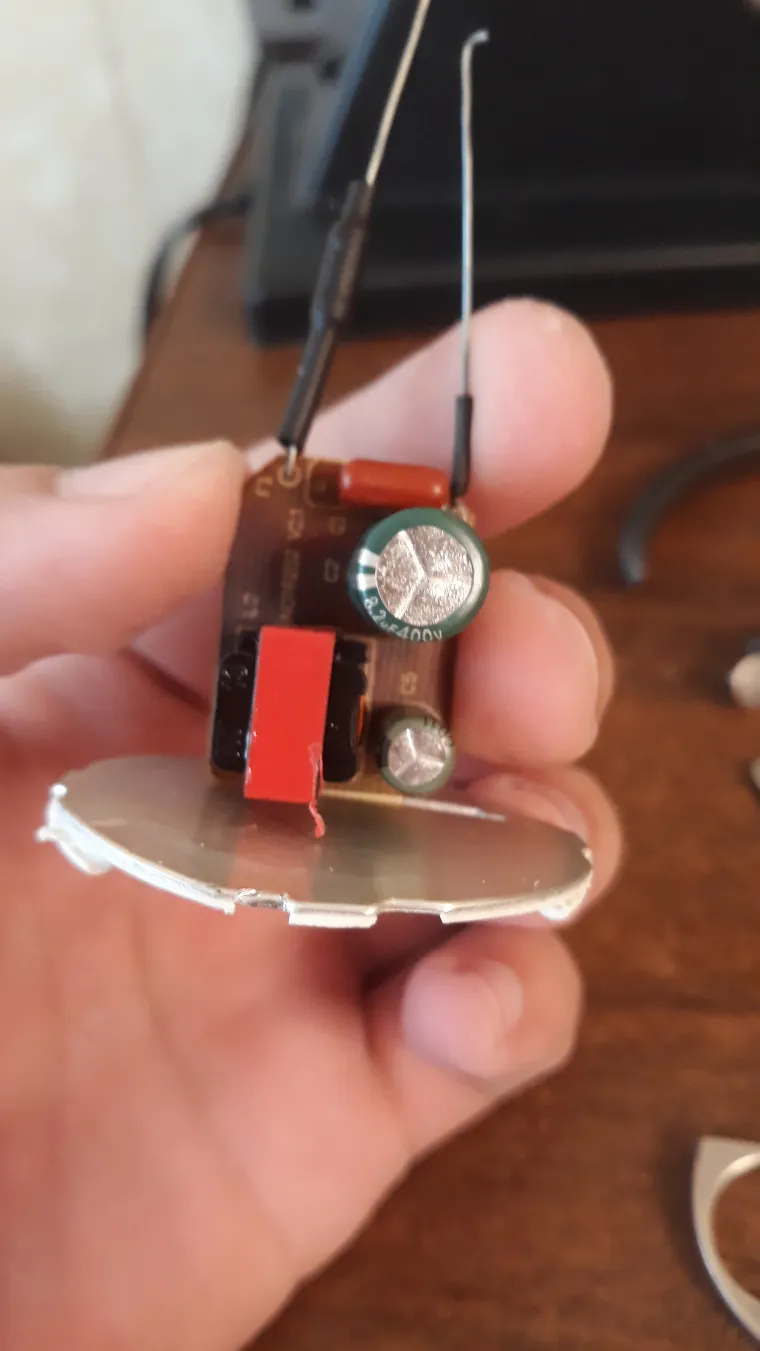

Ничего нового, обычный импульсный драйвер.... на этом впринципе разбор можно и закончить, но это еще не конец изучения этой модели:) Продолжим в следующем посте! Спасибо за внимание:)
@ALEXLED сказал :
Вам спасибо! На вид - не так все плохо. Драйвер импульсный, кондеры нормальные, отдельная плата. Только вот избыточная мощность, судя по всему, а также завышенный ток, и вдобавок низкое качество светодиодов (низкий RA). А так вполне прилично! Уменьшить ток (занизить мощность) и вполне сносная лампа!
@Схемотехник не соглашусь, занизив мощность качество светодиодов не вырастет:( Да и драйвер низкого качества, дешманский! Я считаю, что эта лампа - ХЛАМ:)
@ALEXLED сказал :
ну слушайте, если бы производитель не завышал характеристики, глядишь, она бы прослужила бы значительно дольше... качественные комплектующие тоже выйдут из строя, если не соблюдать номинальные параметры...
@Схемотехник так тут же и комплектующие низкого качества, конденсаторы ноунейм, светлодиоды низчайшего качества:) Охлаждение как и у всех подобных ламп - фигня.
@ALEXLED да, но ведь первым вышли из строя именно светодиоды... конденсаторы и драйвер - целые. А диоды были перегружены и температура завышенная.
@Схемотехник в лампе ЭРА 25 Вт я специально замкнул негодные светодиоды как самые ненадежные. И на прогон . Отработала месяц и опять накрылись светодиоды. При этом чем меньше светодиодов в работе - тем меньше нагрев . Только это все не сработало . Полагаю светодиоды такие качественные или ток значительно выше номинального . https://domorost.ru/topic/3395/%D1%80%D0%B5%D0%BC%D0%BE%D0%BD%D1%82%D0%BE%D0%BF%D1%80%D0%B8%D0%B3%D0%BE%D0%B4%D0%BD%D0%B0%D1%8F-%D0%BB%D0%B0%D0%BC%D0%BF%D0%B0-%D1%8D%D1%80%D0%B0-25-%D0%B2%D1%82
@ALEXLED драйвер с такой лампы ЭРА 17 Вт я поставил в светильник на керамические COB . Он вполне работает на 6 COB по 3 Вт , всего 18 Вт . И конденсаторы не совсем ноунейм . Это фабричные китайские конденсаторы . Я про подобные конденсаторы обзорчик делал https://domorost.ru/topic/3363/%D0%BD%D0%B0%D1%81%D0%BA%D0%BE%D0%BB%D1%8C%D0%BA%D0%BE-%D1%85%D0%BE%D1%80%D0%BE%D1%88%D0%B8-%D0%BA%D0%BE%D0%BD%D0%B4%D0%B5%D0%BD%D1%81%D0%B0%D1%82%D0%BE%D1%80%D1%8B-%D0%BF%D1%80%D0%B0%D0%B2%D0%B8%D0%BB%D1%8C%D0%BD%D0%BE%D0%B9-%D1%84%D0%B8%D1%80%D0%BC%D1%8B
@ALEXLED тоже самое вроде ? Только у меня цветовая температура была другой 6000 К https://domorost.ru/topic/2742/%D0%BB%D0%B0%D0%BC%D0%BF%D0%B0-%D1%8D%D1%80%D0%B0-%D0%B4%D0%BE%D0%BB%D0%B3%D0%BE%D0%B6%D0%B8%D1%82%D0%B5%D0%BB%D1%8C/2
@Схемотехник ну еще чуть чуть и конденсаторы бы вышли из строя, у них кстати даже потрескались обертки:)
@ALEXLED их бы измерить . Я КЛЛ негодные разбирал и конденсаторы вполне живые оказались. В ремонте попадались конденсаторы на вид в идеальном состоянии, но абсолютно пустые несколько пикофарад. Внешний вид обманчив https://domorost.ru/topic/3363/%D0%BD%D0%B0%D1%81%D0%BA%D0%BE%D0%BB%D1%8C%D0%BA%D0%BE-%D1%85%D0%BE%D1%80%D0%BE%D1%88%D0%B8-%D0%BA%D0%BE%D0%BD%D0%B4%D0%B5%D0%BD%D1%81%D0%B0%D1%82%D0%BE%D1%80%D1%8B-%D0%BF%D1%80%D0%B0%D0%B2%D0%B8%D0%BB%D1%8C%D0%BD%D0%BE%D0%B9-%D1%84%D0%B8%D1%80%D0%BC%D1%8B
Коллеги @ALEXLED и @Андрей-Туманенко но почему же тогда у меня до сих пор не перегорел ни один навигатор на 12Вт? А60 12Вт Е27 2700К Ра80. Ведь это же дешевые лампы? У большинства из них, ток через диоды, уменьшен мною со 100 до 75мА. Некоторые лампы в стоковом состоянии. Почему ни одна не перегорела?
@Схемотехник до 12 Вт в корпусе А60 живут , а больше 12 Вт такая вот история Кстати на улице жара и я сегодня потрогал COB ленту в профиле и офигел Утюг. Нужно температурку измерить
@Андрей-Туманенко сказал :
Значит большее значение играет режим работы (температура, ток через диоды) нежели качество комплектующих? Еще неясно, какая реальная мощность была у лампочки...
