Светодиодные лампочки в доме. Почему год службы идет за три? Часть 2.
Начало в Светодиодные лампочки в доме. Почему год службы идет за три? Часть 1 .

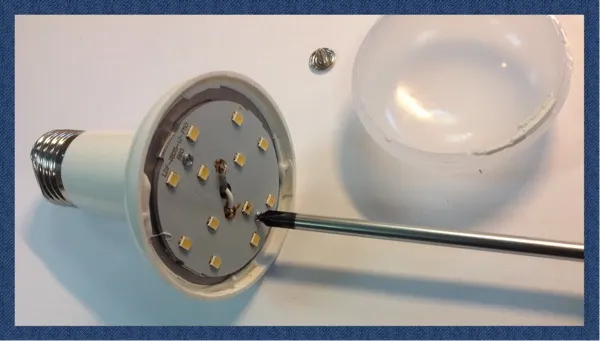

Смотрим как у нашей лампы сделан теплоотвод от диодов. Все очень и очень достойно. Плата надежно и плотно прикручена двумя саморезами к металлической основе, до которой нам еще предстоит добраться, а пока изучим саму плату, на которой распаяны светодиоды. Откручиваем саморезы.

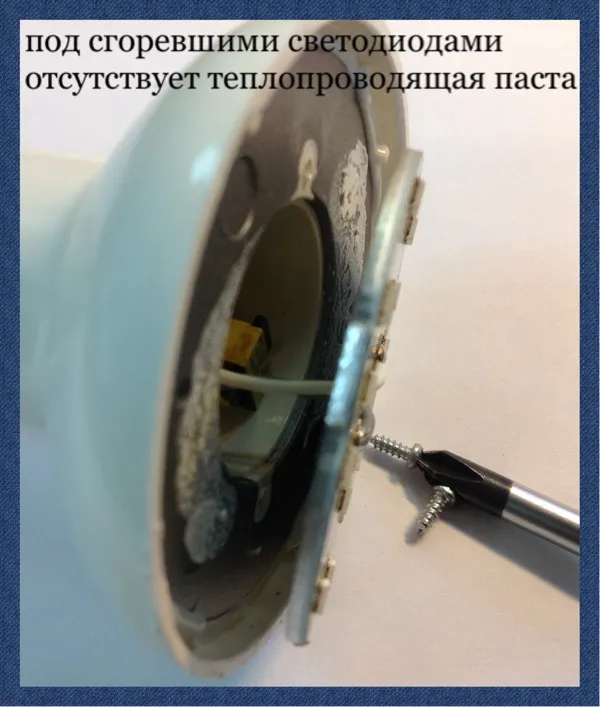

Поддеваем плату скальпелем. Что мы видим.

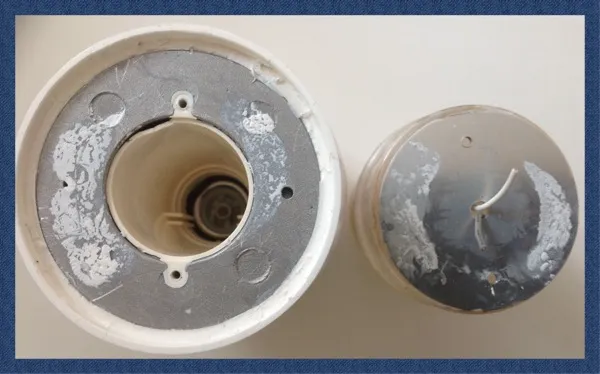

Вот тебе и на! Как раз под нашими сгоревшими светодиодами отсутствует специальная теплопроводящая паста ( смотри белые пятна на метале-это теплопроводящая паста) . Теплопроводящая паста как раз и нужна для того, чтобы эффективно отвести тепло от нагретого участка к радиатору охлаждения. А пасты то тут и нет!

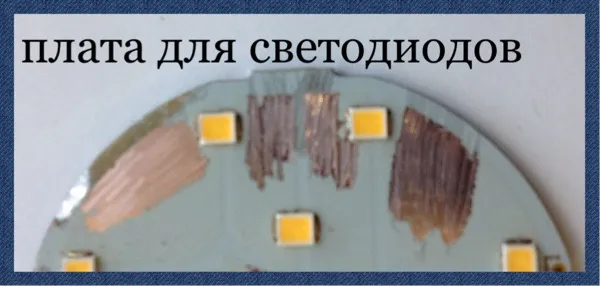

Смотрим на плату, на которой распаяны светодиоды - очень солидная "правильная" конструкция.
Алюминиевая, толщиной около 2мм теплоотводящая подложка, на ней тонюсенькое покрытие из диэлектрика, очень похожего на привычный стеклотекстолит ( похоже это и есть стеклотекстолит , толщиной доли миллиметра) . Поверх стеклотекстолита честные медные печатные проводники ( широкие, на меди тоже , молодцы производители, не экономили) монтажной платы, к которым припаяны корпуса со светодиодами. Отличная, добротная плата , которая создана для того, чтобы отнимать много тепла у светодиодов и эффективно отдавать его радиатору. Так нет ведь, теплопроводящая паста нанесенная как два мазка портит всё дело! Где намазано - тепло передается от платы к радиатору, а там где нет - ситуация даже хуже, чем если бы пасты вовсе нигде не было. На ненамазанных пастой участках платы тепловой контакт с радиатором теперь еще хуже, т.к. они оказываются как бы искуственно приподнятыми над радиатором на толщину мазков пасты .

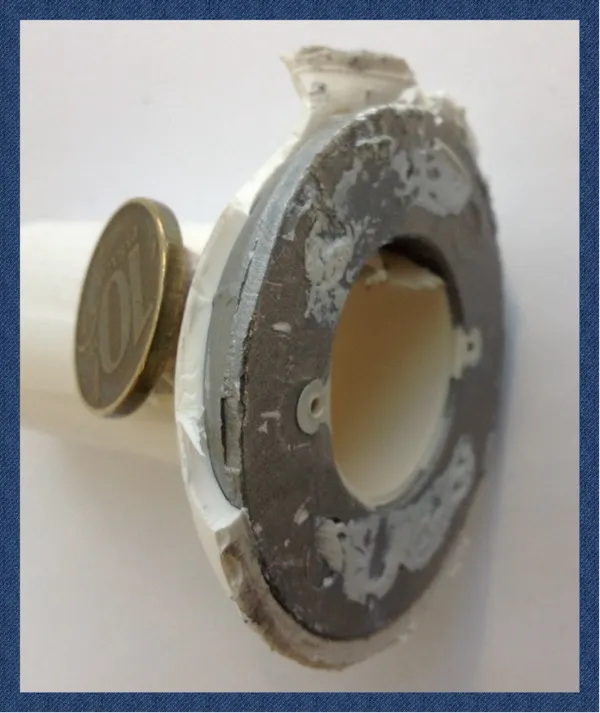

Да, ну с пастой у лампы явный прокол . Ну, а что у нас в качестве радиатора ? Поддеваю радиатор лампы отверткой. Сидит в пластмассе мертво - даже не шевелится. Ну что ж, безжалостно ломаю корпус сгоревшей лампы окончательно и бесповоротно. Хочу увидеть радиатор лампы.

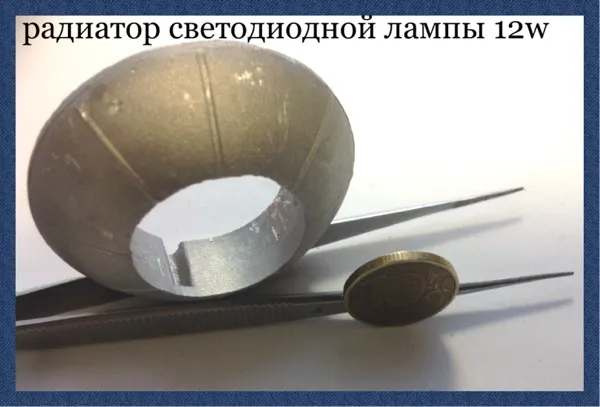

Так вот он какой.
Эдакая массивная , достаточно большая железяка ( силумин?) . Железа много, а вот никаких,привычных для радиаторов охлаждения, рёбер на нём нет, да и находится металлический радиатор внутри пластикового корпуса - очень красиво и аккуратно, но отвод тепла в такой "одежке" заметно хуже, а мне бы лучше "ехать, а не шашечки 🙂".
И что ж, в итоге, имеем по системе охлаждения лампы? По отдельности все вроде хорошо и даже круто. А в сборе все оказалось как то больше для красоты, чем для эффективного охлаждения светодиодов. Ну и самое обидное, конечно, это неравномерно нанесённая теплопроводящая паста между подложкой платы и радиатором. Могу предположить, что будь паста равномерно распределена и лампа дотянула бы до своего обещанного среднего срока служба. Ну а ежели бы раздеть от пластика массивный радиатор лампы, да сделать бы на нем рёбра - тем самым эффективно увеличив площадь рассеяния , а сверху накрыть диодную плату стеклянным матовым рассеивателем (который аккуратно и герметично приклеить по всей окружности к корпусу герметиком) то , в смысле теплоотвода, пожалуй, получилась бы очень достойная конструкция для надежной и долговечной светодиодной лампы . Продолжение следует.
