Аккумуляторный фонарь Supra и его первая поломка спустя 3 года

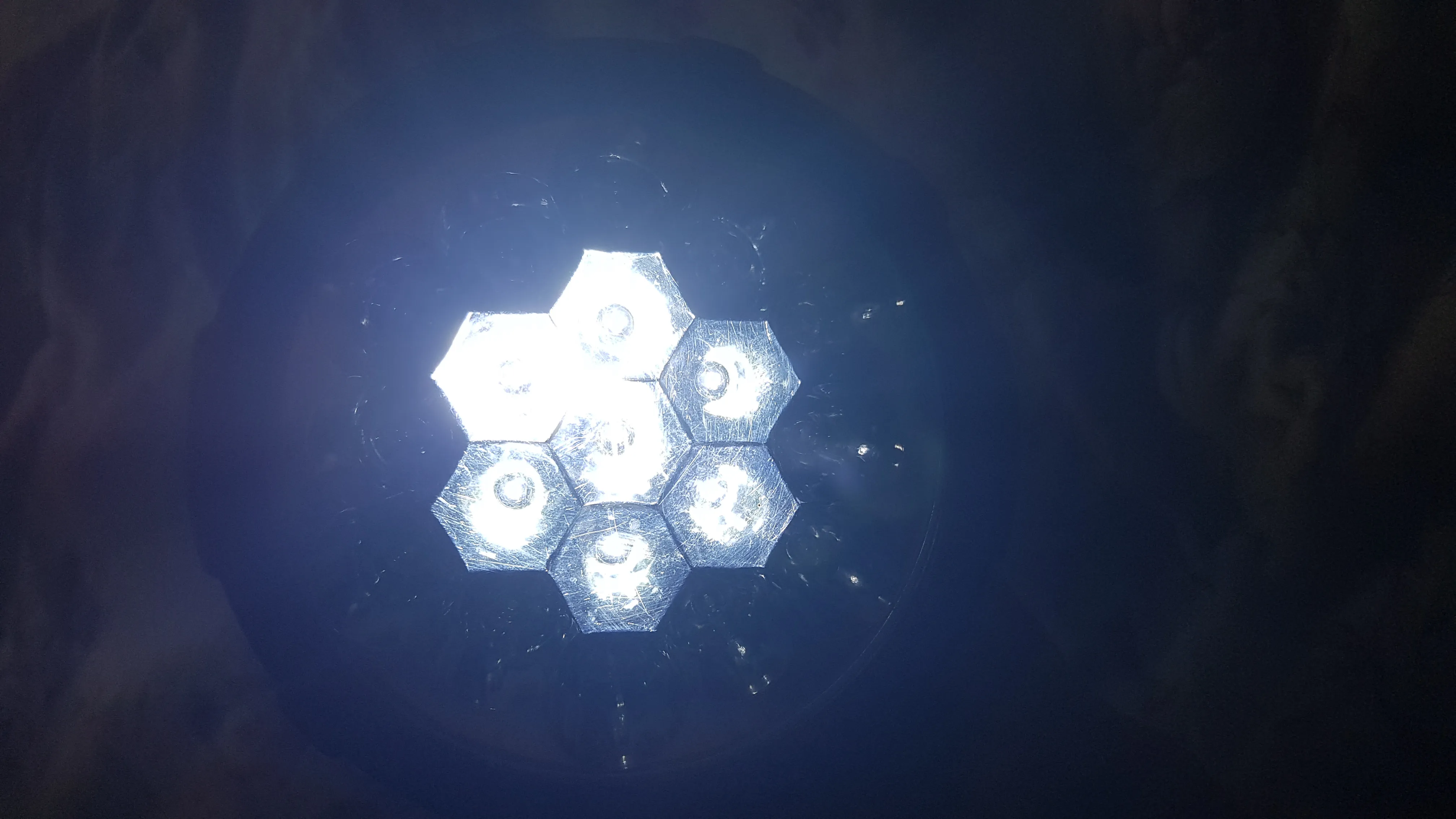

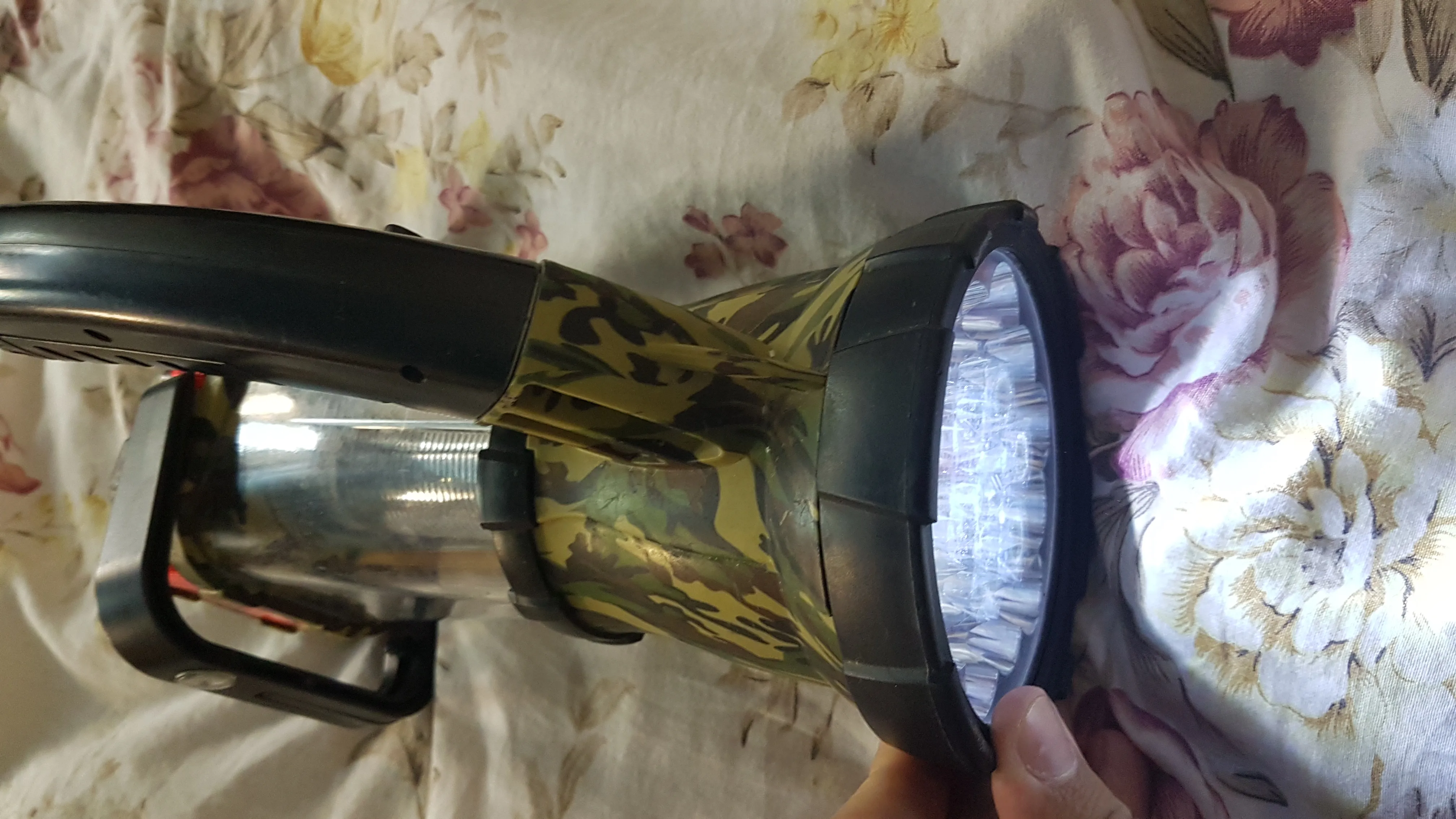

Всем привет, года 3 назад я выкладывал обзор на отличный аккумуляторный фонарь Supra. На удивление он отработал уже целых 3 года! И вот сегодня спустя 3 с половиной года в нем произошла первая крупная поломка. Гуляю с собакой и тут у фонаря замерцал и погас внешний круг светодиодов, а внутренний остался рабочим, а точнее стал светить как то тоже тускнее.
![](https://domorost.ru/images/post-64ff8b1c8580347912fc5787-vXDDTRvf.webp)
![](https://domorost.ru/images/post-64ff8b1c8580347912fc5787-XIHlQOSy.webp)

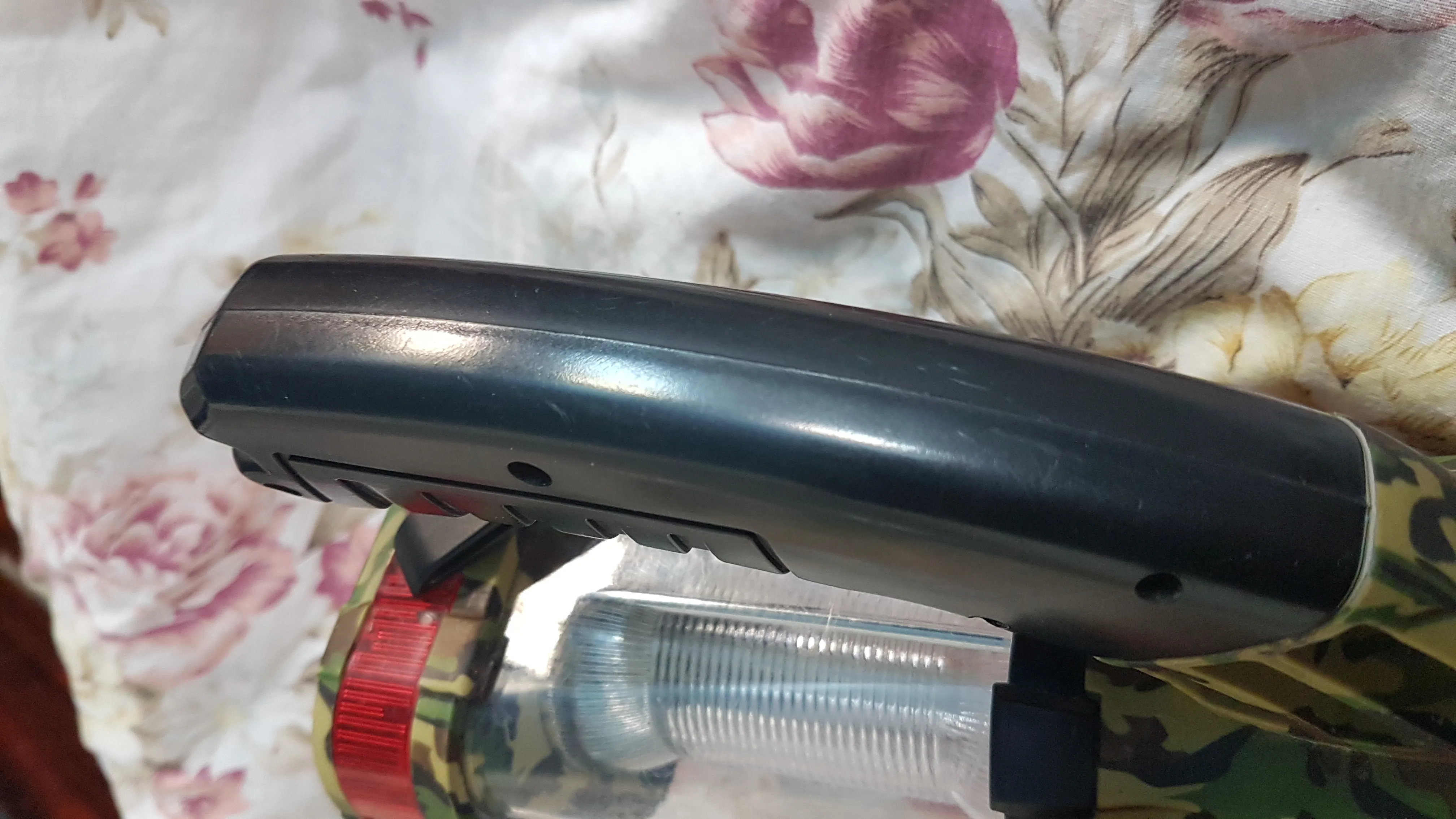

Не годится.... кстати должен отметить, что при ежедневном использовании его все еще надо заряжать лишь раз в месяц, а пользуюсь я им в день минут по 20-30 в среднем. Корпус зацарапался, даже по ручке мы видим, что фонарем я пользовался немало, она у нового была матовая...
![](https://domorost.ru/images/post-64ff8b1c8580347912fc5787-dHlr0pl3.webp)

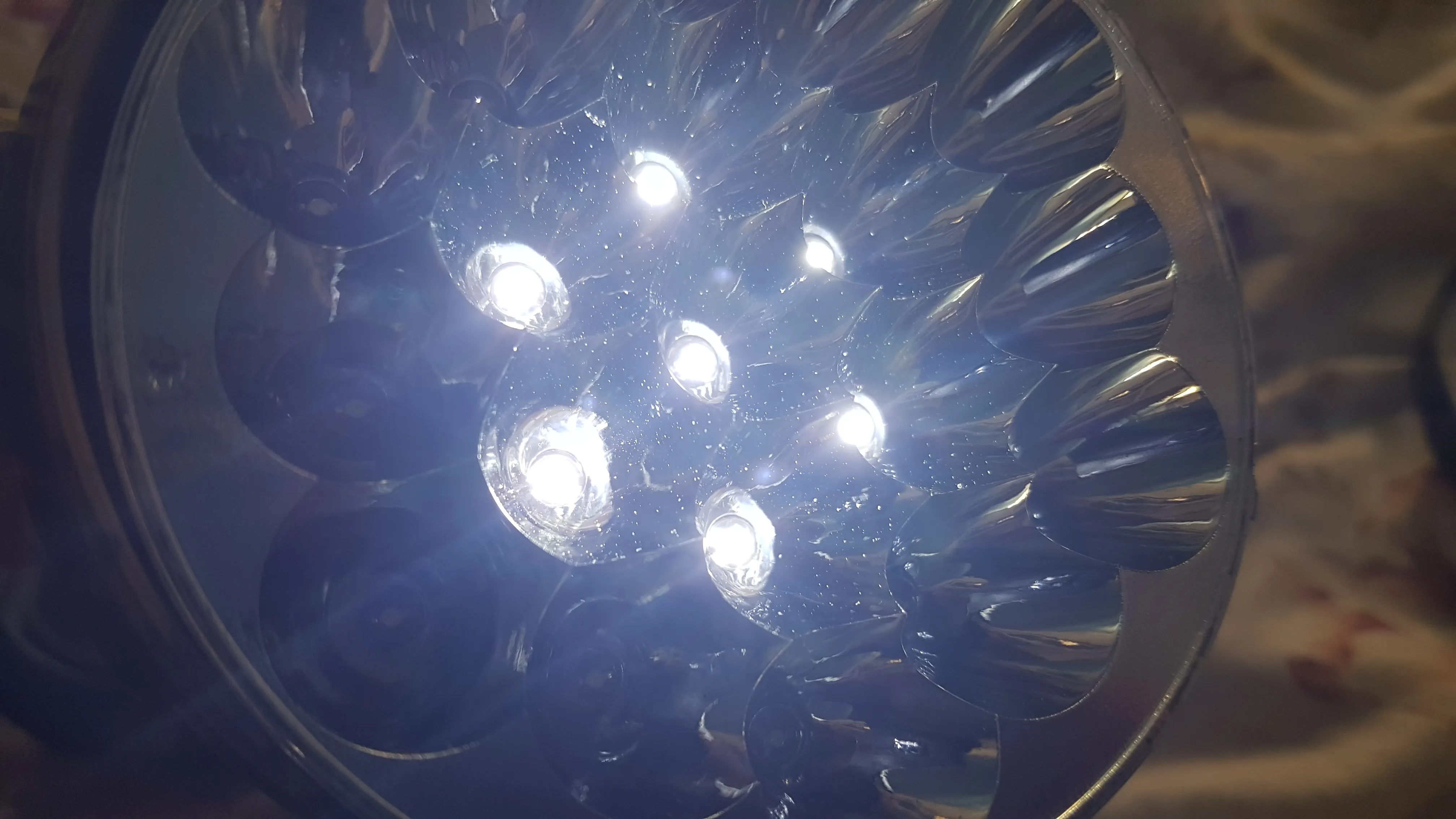

Вернемся к проблеме. Не работает внешний круг светодиодов, только внутренний светит и то тускловато, на первый взгляд - экономичный режим???? Но я то знаю, что его в этом фонаре нету, а тем более учитывая то, что я знаю, что на плату со светодиодами приходит только два провода, плюс и минус. Любопытно! Есть предположение, что где то пропал контакт, но почему остальные светодиоды стали тусклыми тоже?
![](https://domorost.ru/images/post-64ff8b1c8580347912fc5787-PDXcK667.webp)
Давайте разберем его!
![](https://domorost.ru/images/post-64ff8b1c8580347912fc5787-rCvPTism.webp)

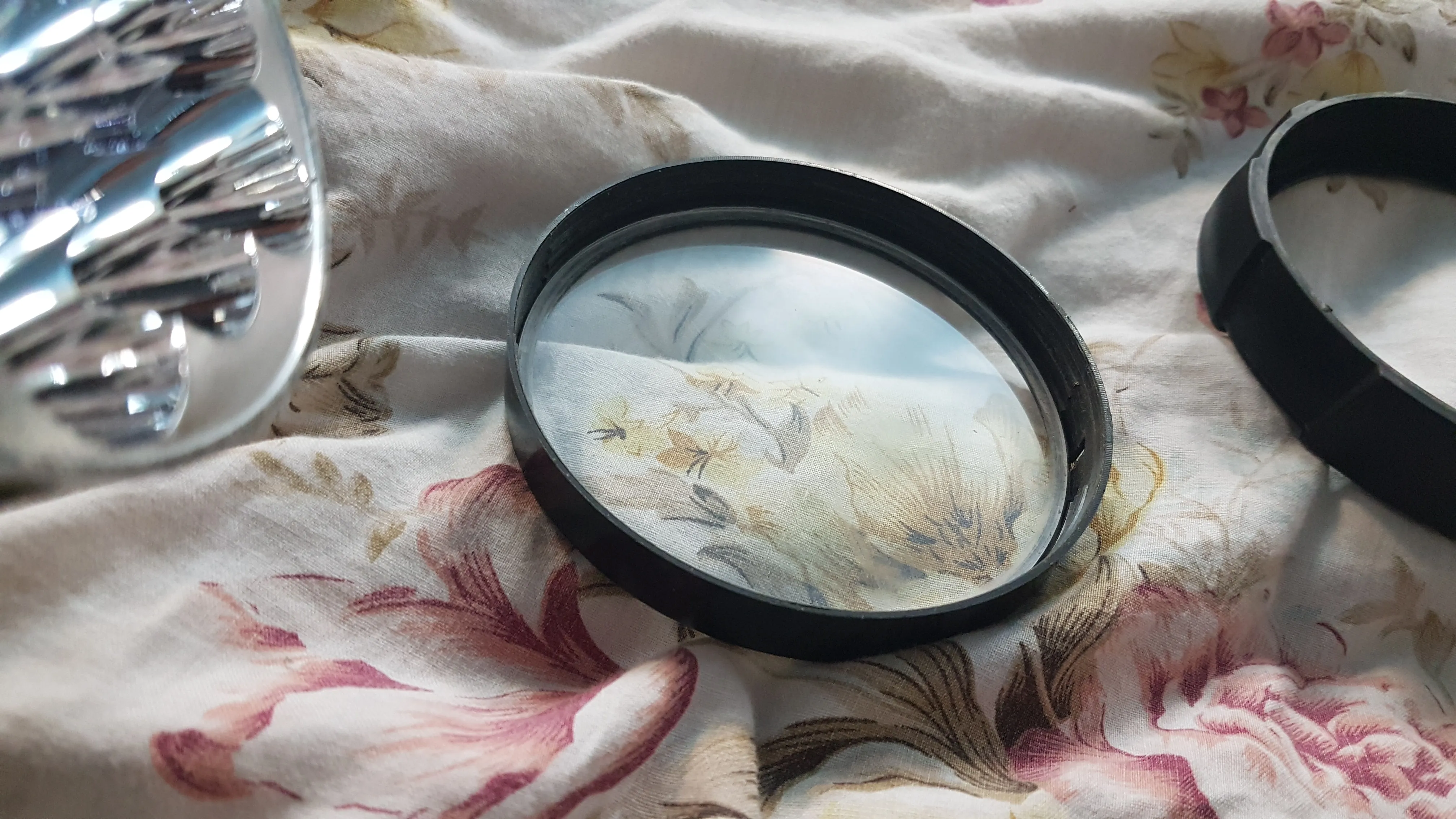

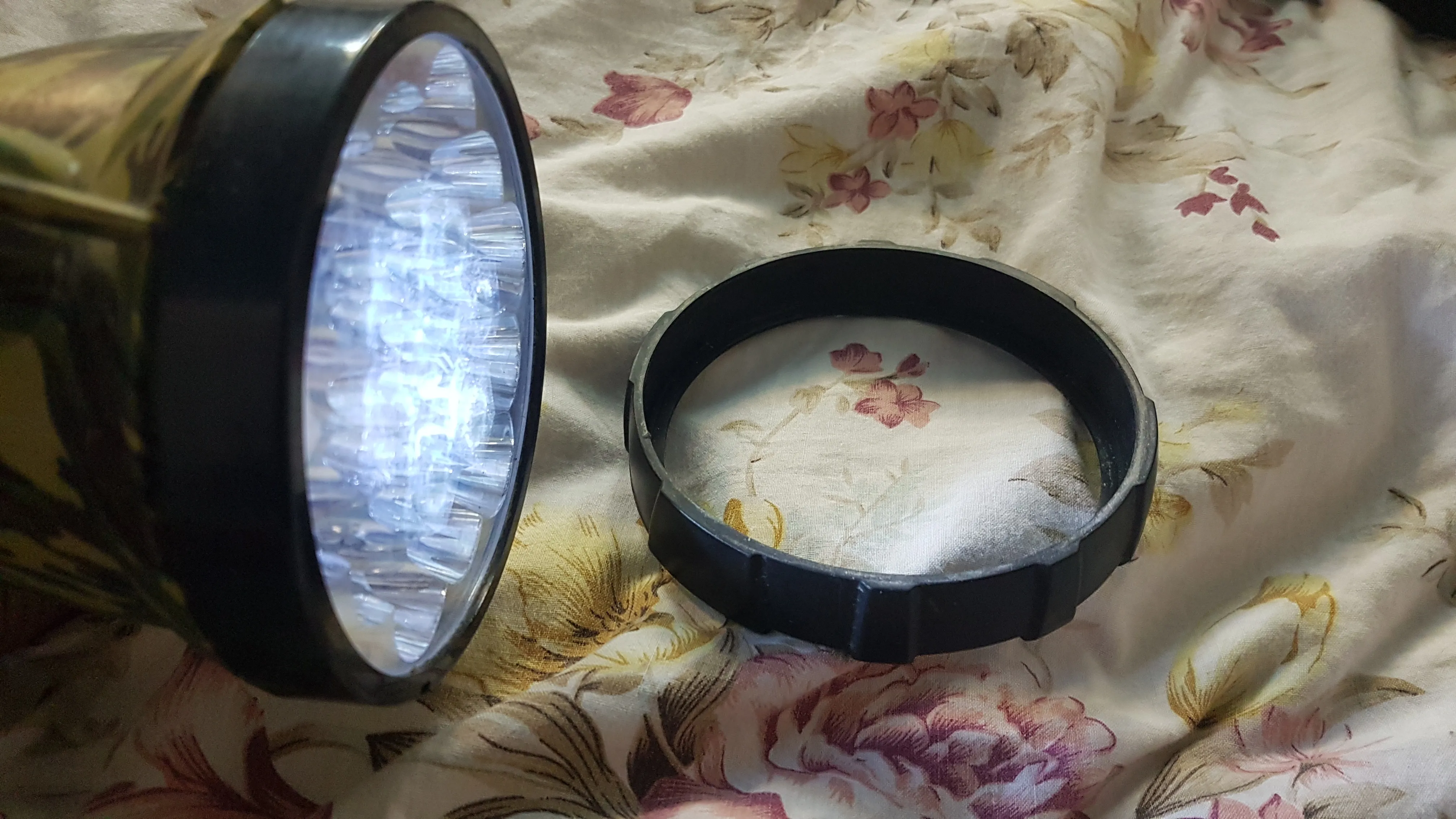

Для этого снимаем защитное резиновое кольцо, оно дает этому фонарю какую никакую влагозащиту от мелкого дождика и от небольших падений. Затем откручиваем пластиковое кольцо и снимаем кольцо и стекло.
![](https://domorost.ru/images/post-64ff8b1c8580347912fc5787-il0obNvX.webp)
Готово.
![](https://domorost.ru/images/post-64ff8b1c8580347912fc5787-H8ObsfnM.webp)
Так и где же у нас кошка зарыта проблема?

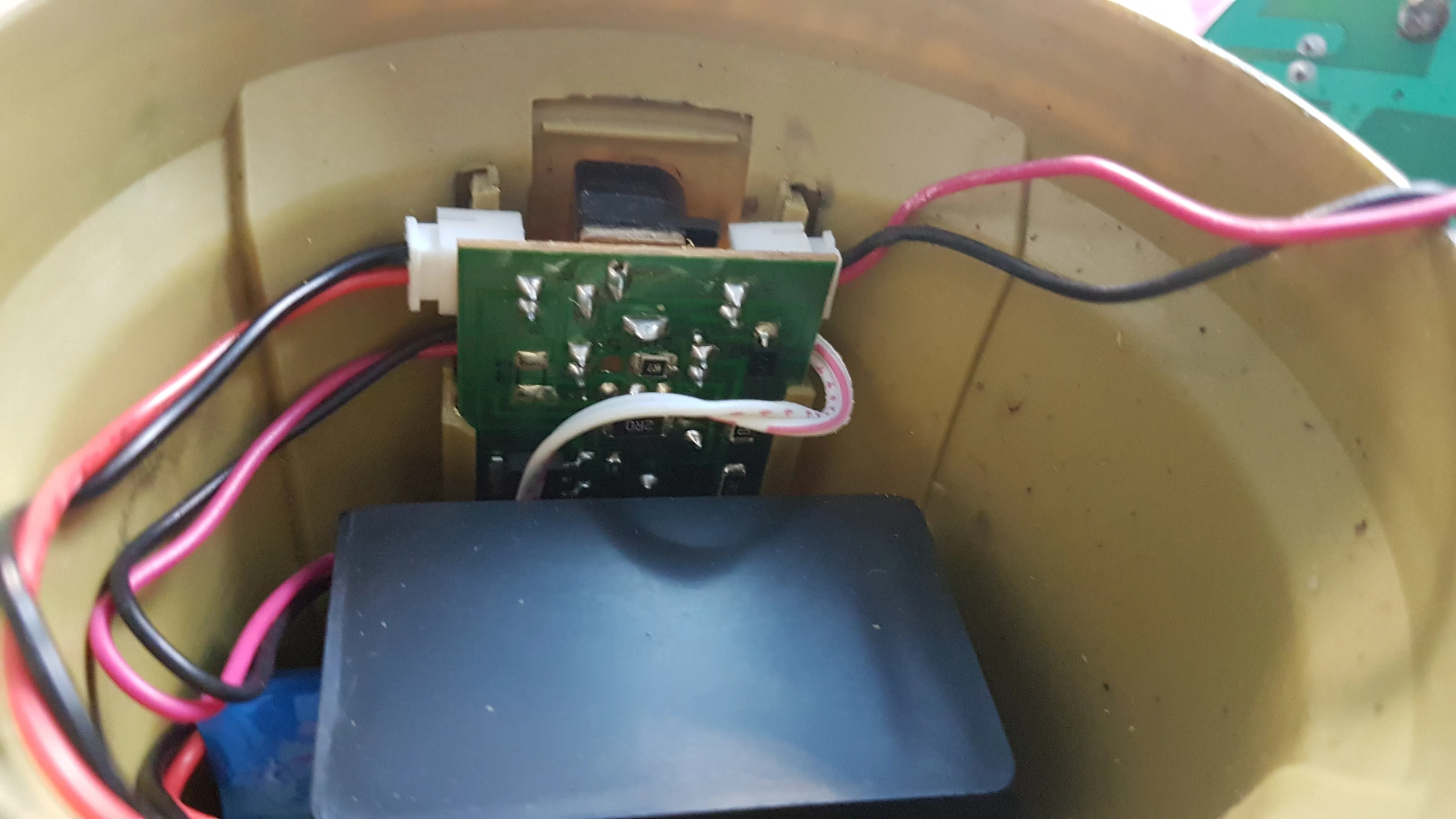

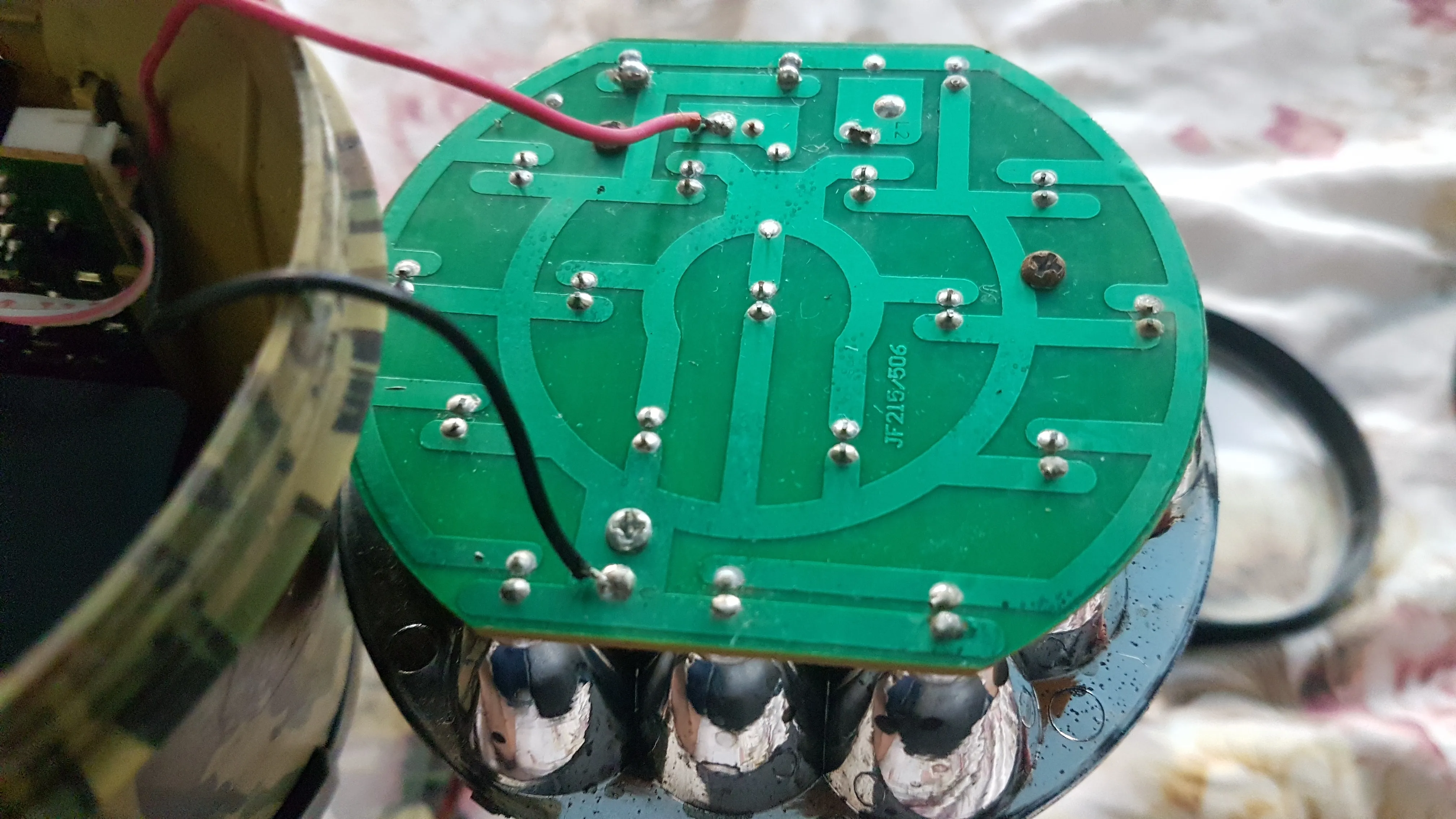

Внутри фонаря плата зарядки, аккумулятор и все. На нашу плату со светодиодами как я и говорил идут только один + и один -!
И я кстати обратил внимание на запах гари.
![](https://domorost.ru/images/post-64ff8b1c8580347912fc5787-8Zz1Ao4g.webp)
![](https://domorost.ru/images/post-64ff8b1c8580347912fc5787-NtItsggd.webp)
![](https://domorost.ru/images/post-64ff8b1c8580347912fc5787-YVGXsDUE.webp)

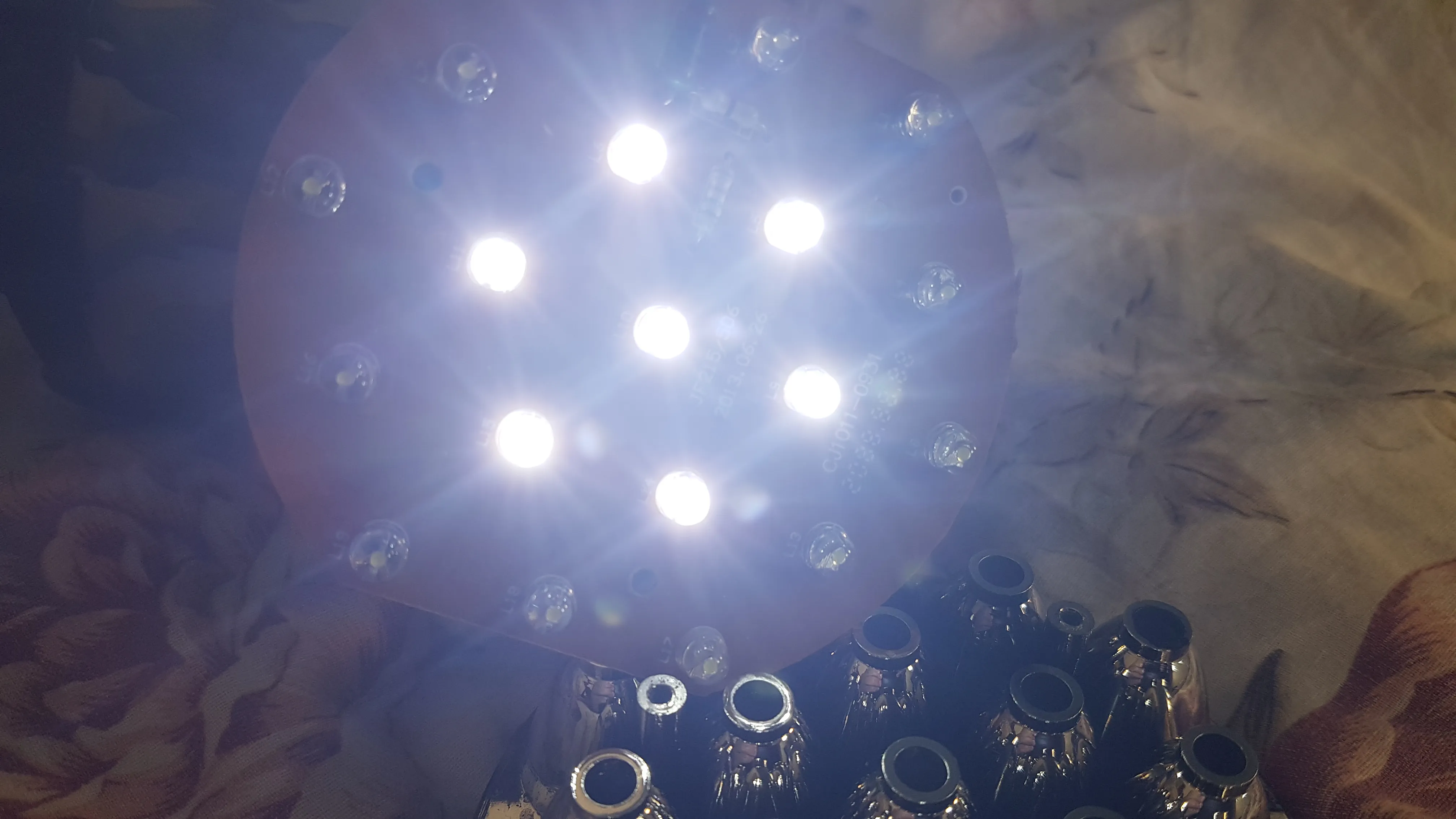

Влага делала свое дело - маска уже вчя вздутая и я когда то тут уже пропаивал несколько светодиодов, так как там были кольцевые трещины и они иногда мерцали. Рассмотрев пайки и дорожки я не нашел никакого криминала, разве что вспомнил про обратную сторону, про то, что на ней есть резисторы:)
![](https://domorost.ru/images/post-64ff8b1c8580347912fc5787-y2qQCBER.webp)
![](https://domorost.ru/images/post-64ff8b1c8580347912fc5787-8jz6DDg3.webp)

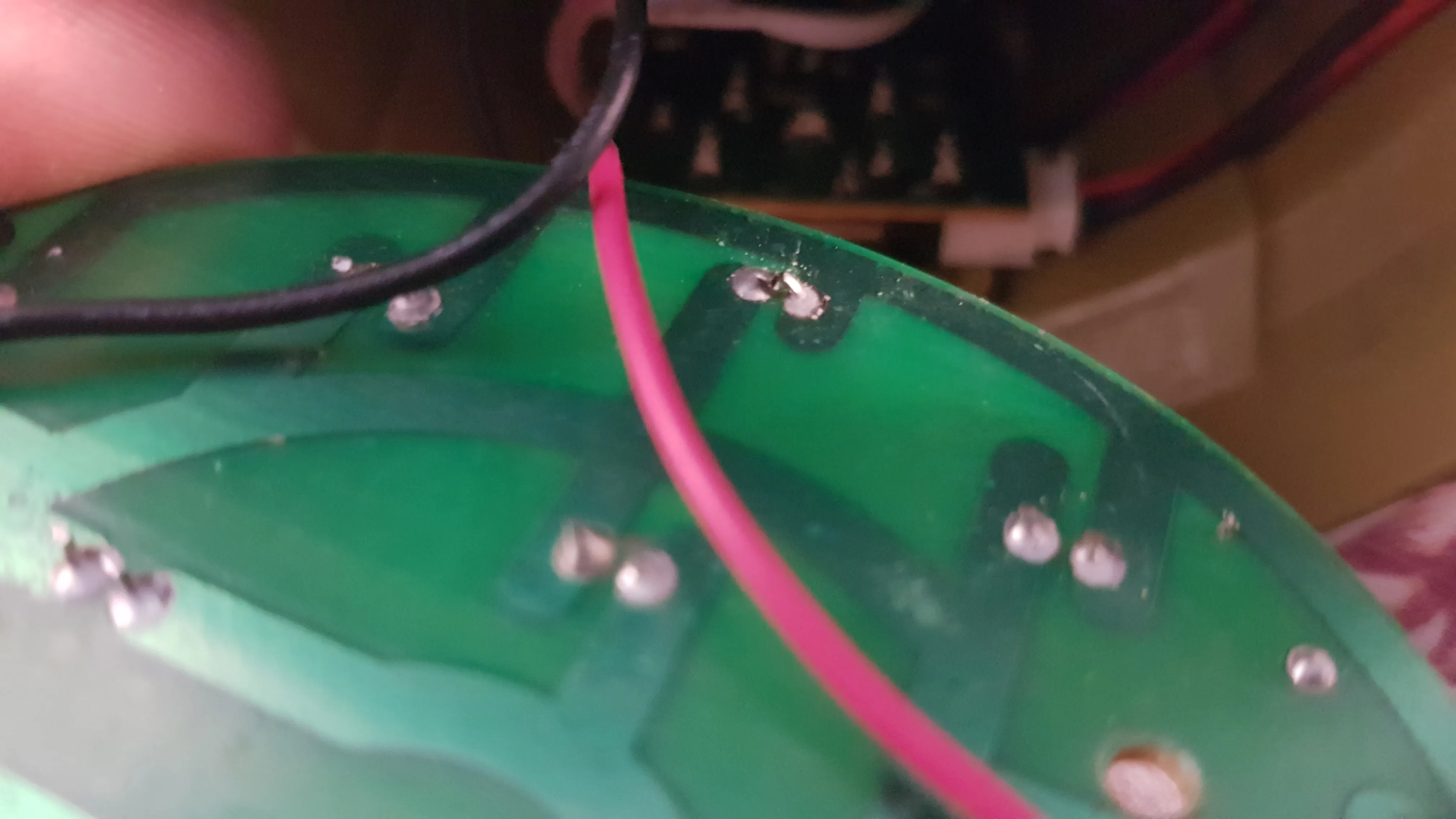

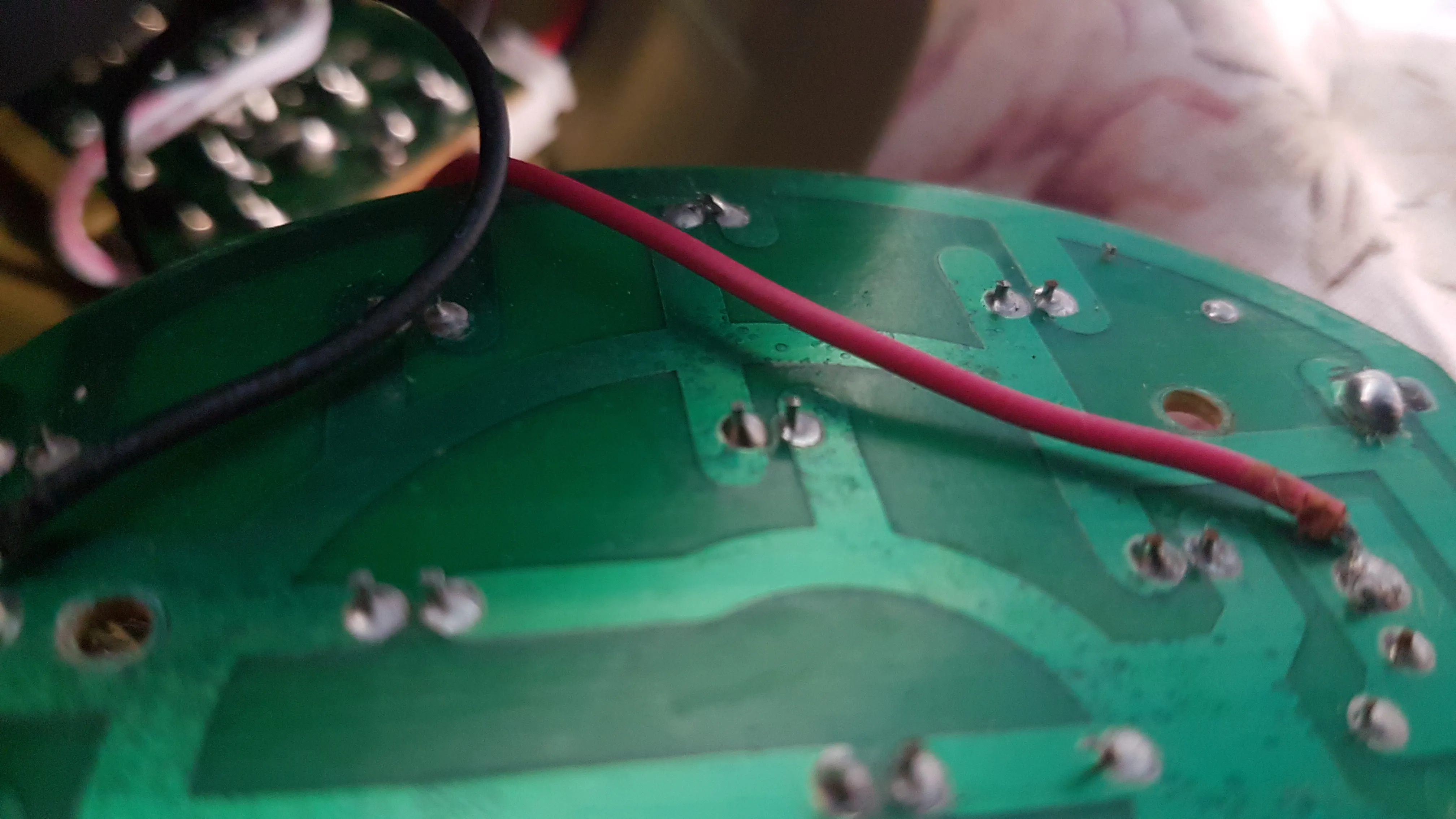

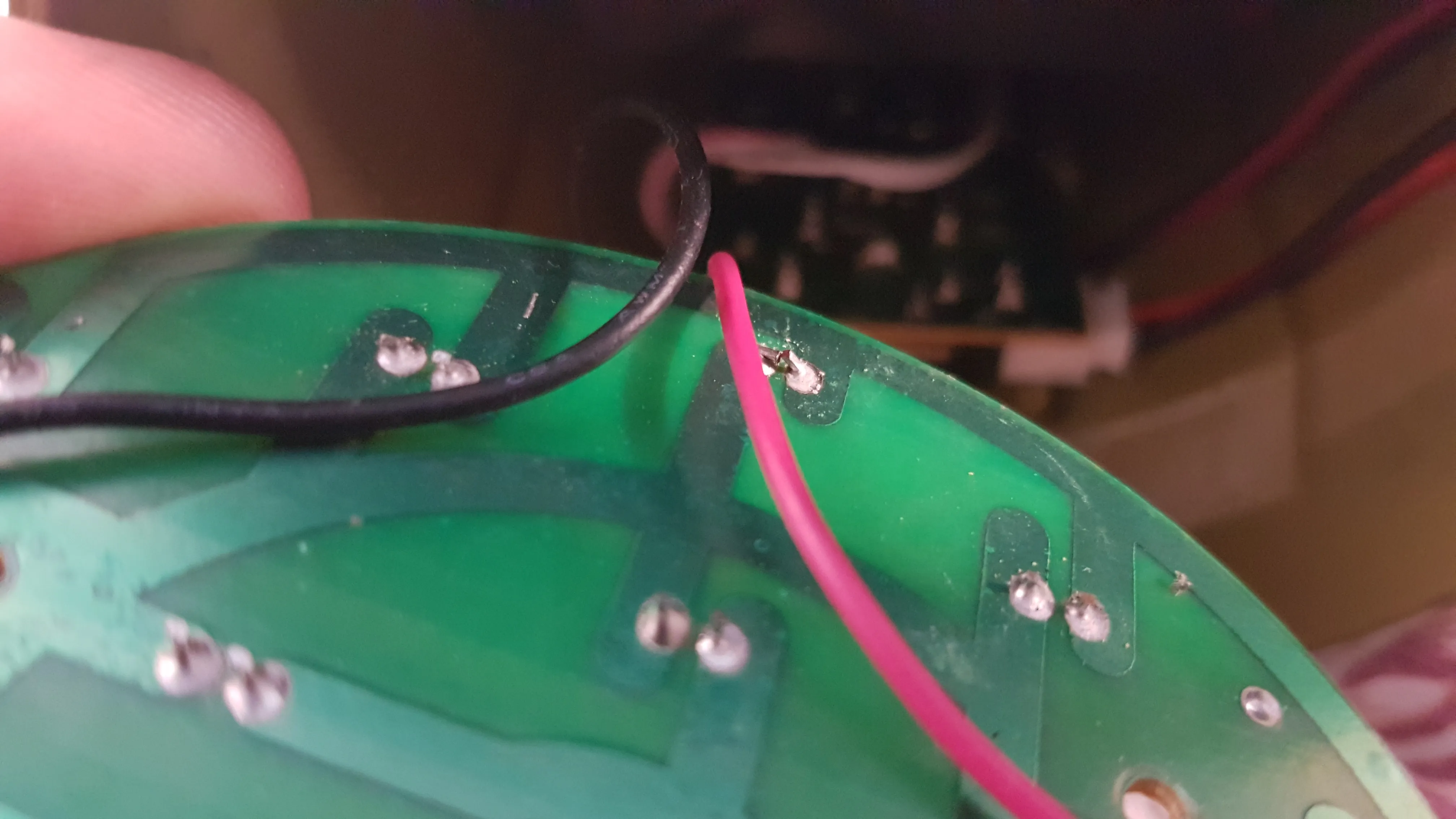

Что то я тронул на этой плате и аж получил небольшой ожог на пальце. Видимо какой то светодиод или резистор греется. И характерно воняет гарью! Значит светодиоды в коротыш ушли? Хммм я уже хотел было браться за мультиметр, но тут решил еще осмотреть плату на наличие видимого КЗ. И коллеги, посмотрим сюда!!!
![](https://domorost.ru/images/post-64ff8b1c8580347912fc5787-gB9goOzK.webp)
![](https://domorost.ru/images/post-64ff8b1c8580347912fc5787-7jK8eztR.webp)
![](https://domorost.ru/images/post-64ff8b1c8580347912fc5787-BYyreOT6.webp)
С завода у этого светодиода обе ноги загнуты так что они практически образуют КЗ. Я этот светодиод не трогал при пайке, его пайки были в норме, но поскольку все работало и ее треснула пайка и так, я не стал тогда видимо осматривать расположение его ножек. И вот спустя 3 года этот косяк вылез??????????
Я просто удивлен, беру отвертку и разгинаю ножки светодиодов.
![](https://domorost.ru/images/post-64ff8b1c8580347912fc5787-dQj0Oh8t.webp)

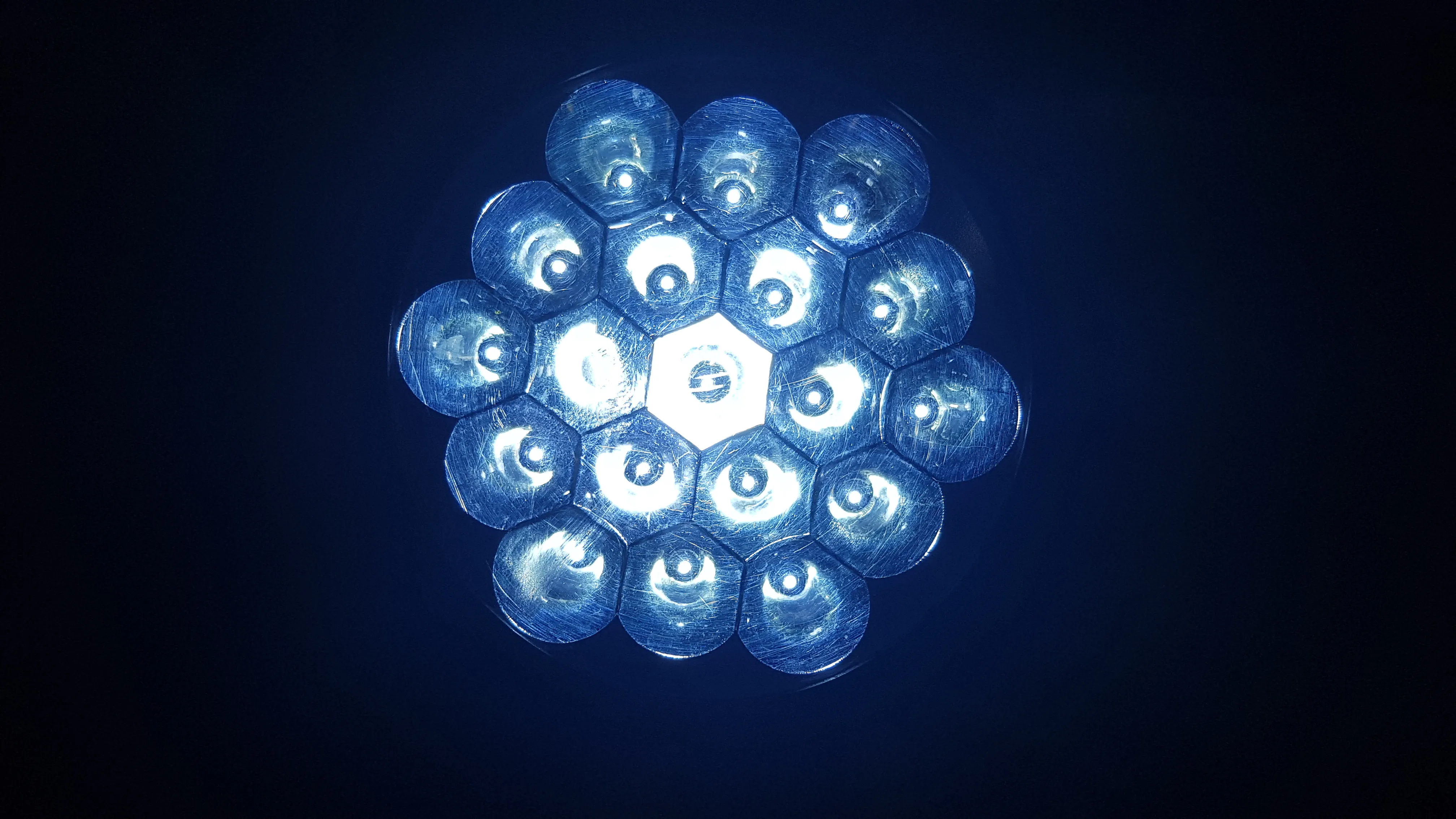

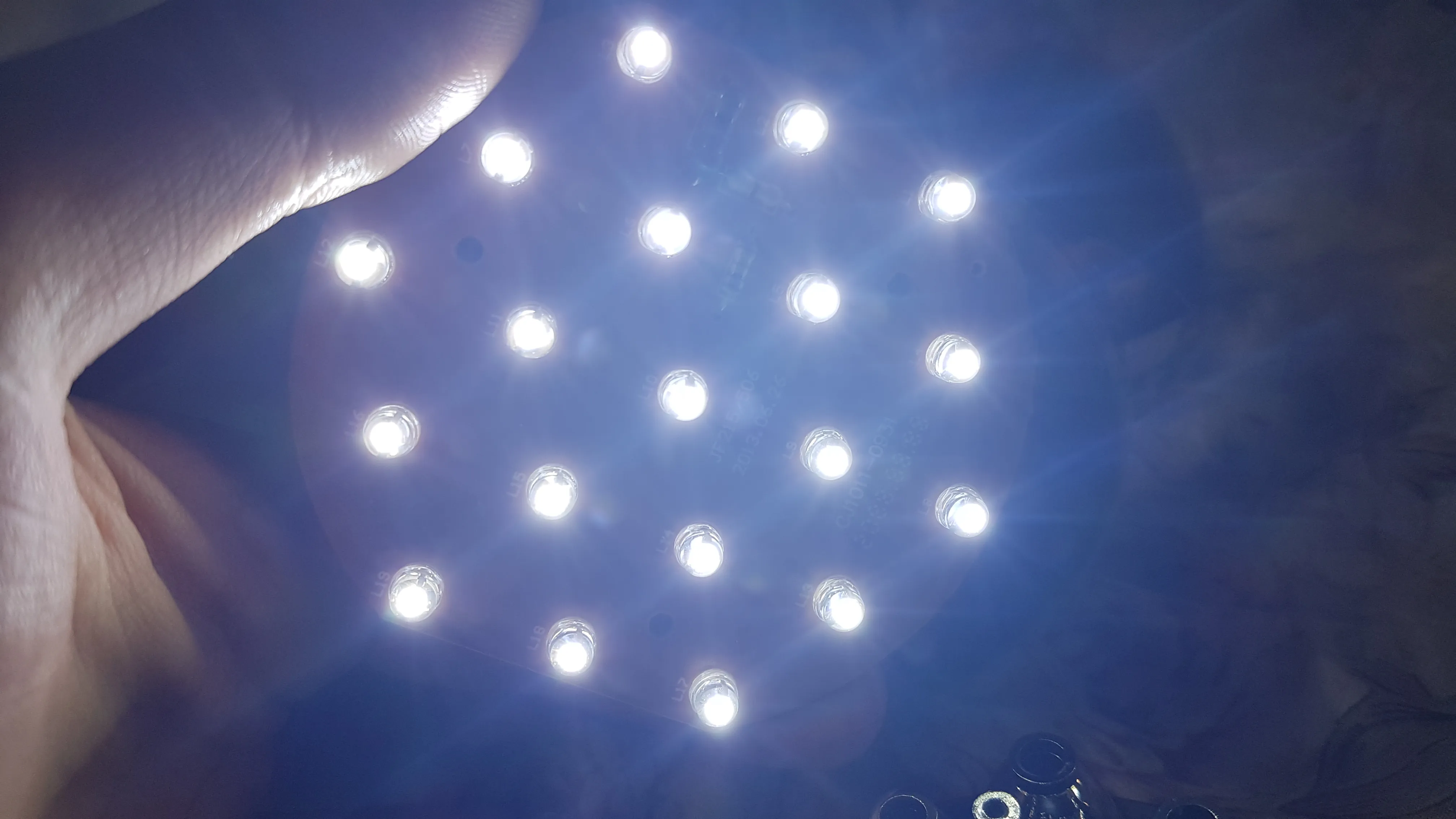

Ого! Все заработало!!!
Я очень удивлен.

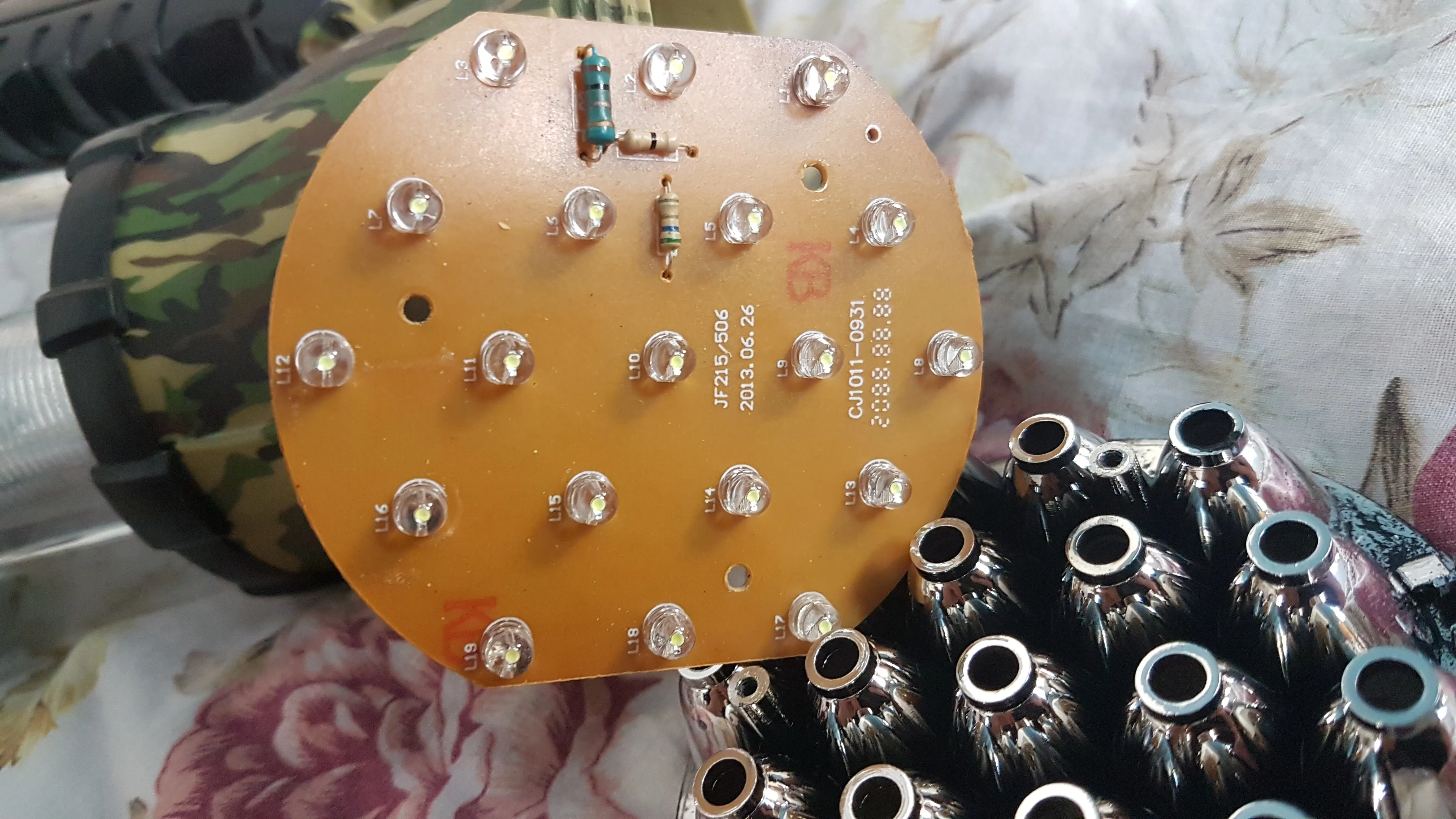

Осмотрим плату внимательно.
![](https://domorost.ru/images/post-64ff8b1c8580347912fc5787-nEewwud4.webp)
![](https://domorost.ru/images/post-64ff8b1c8580347912fc5787-NTVSTruZ.webp)

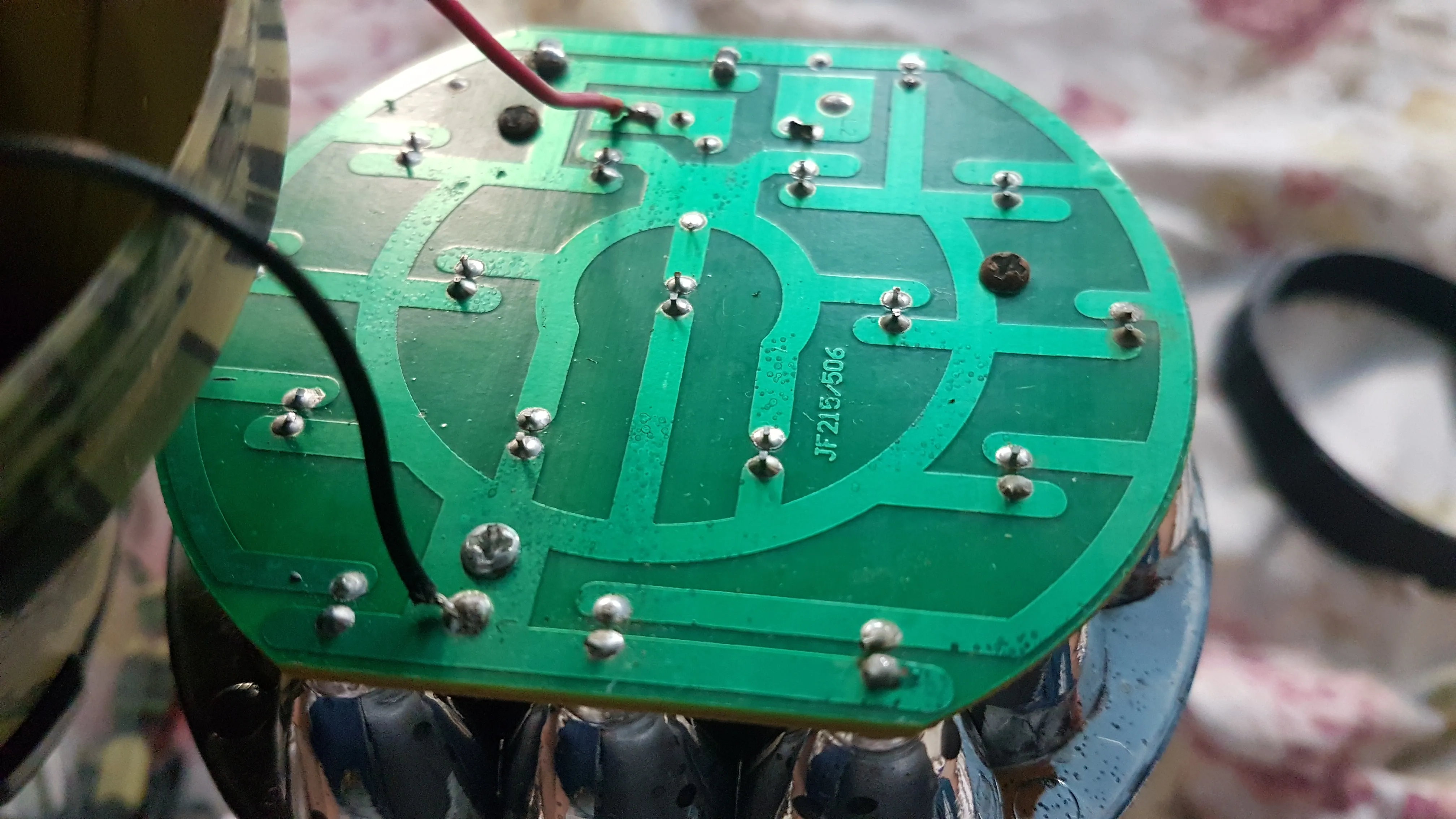

Её схема предельно проста. Так что и ломаться тут особо нечему.

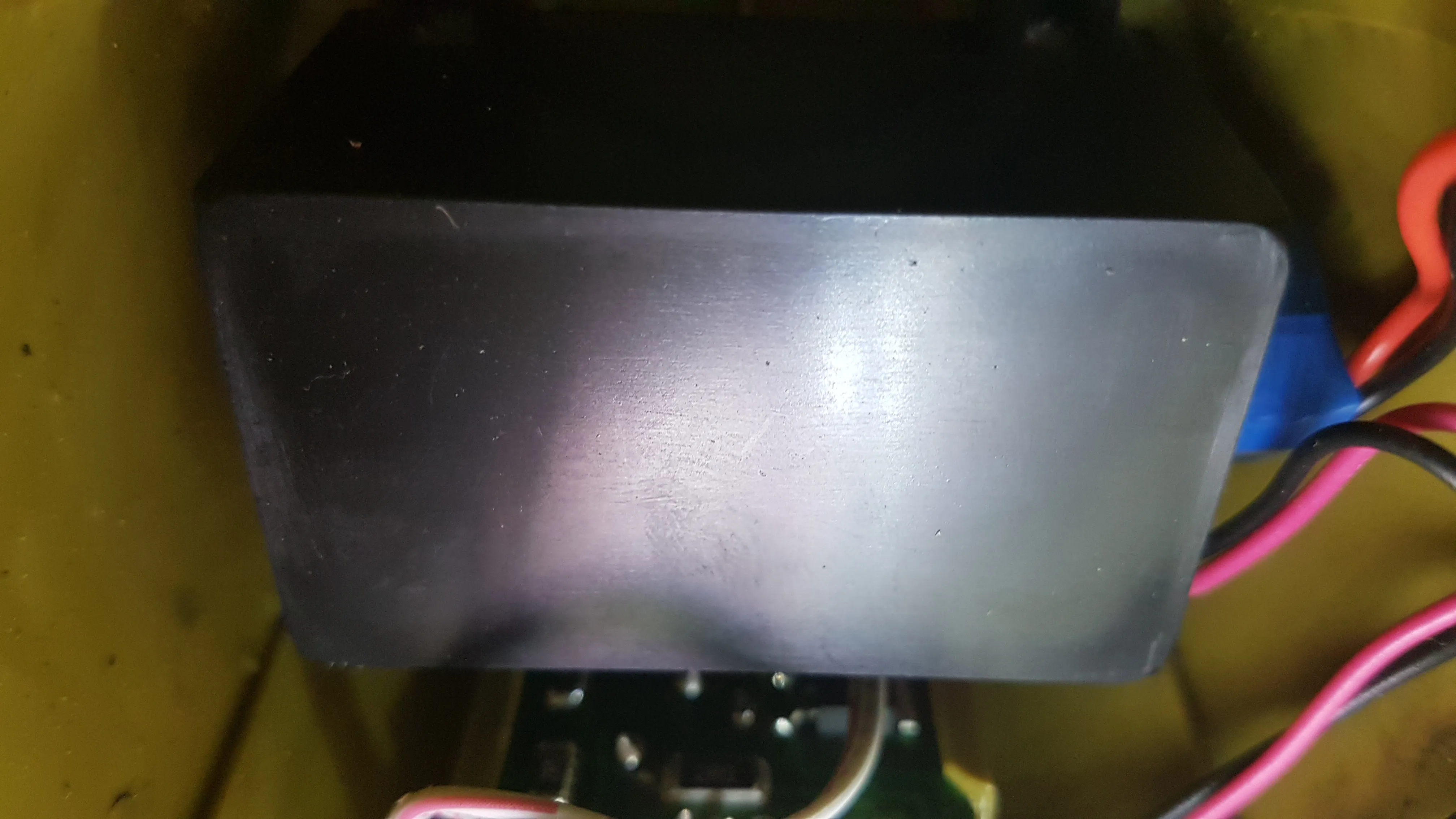

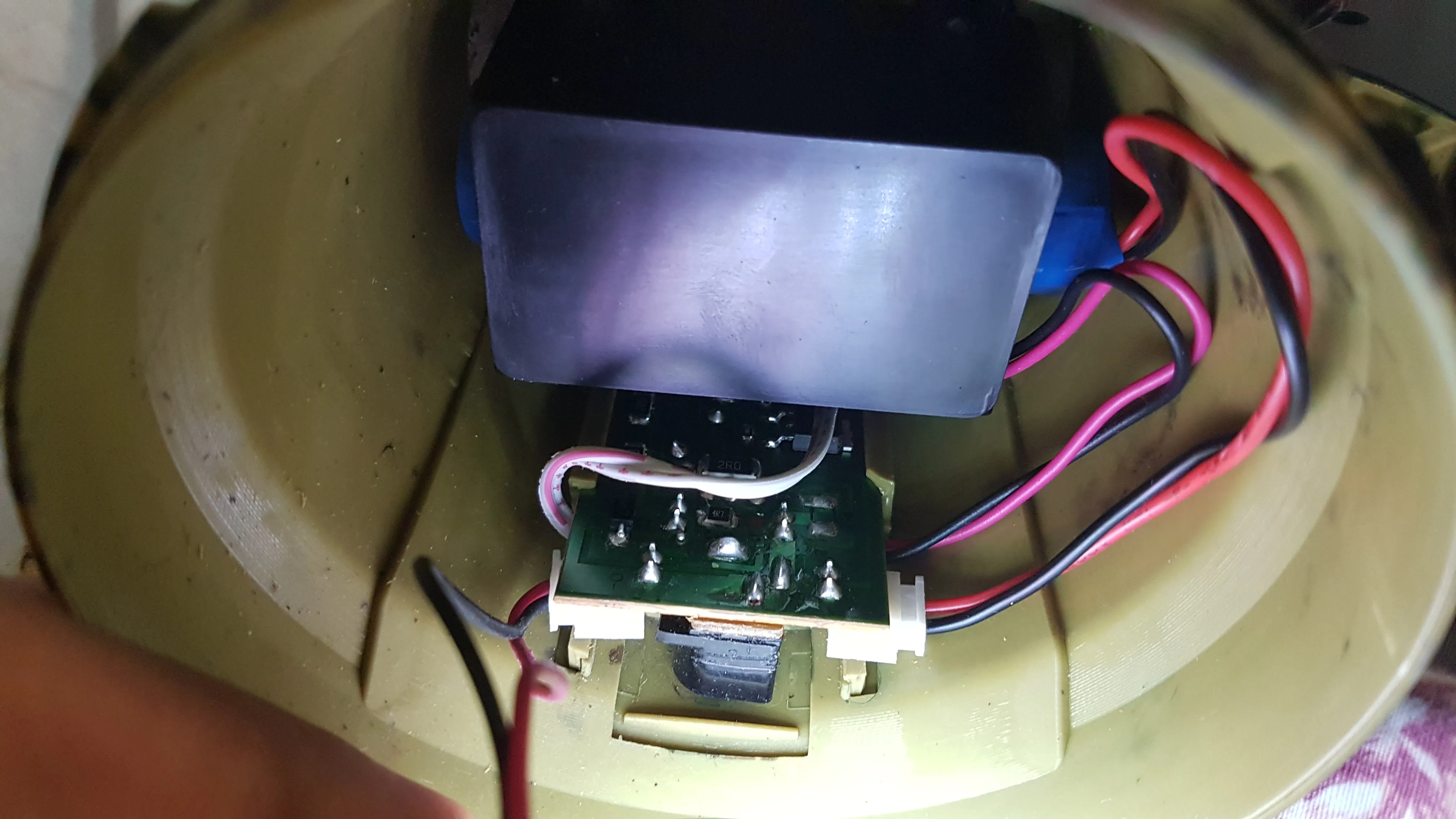

И кстати давайте осмотрим поближе остальные детали фонаря. Аккумулятор тут всего одна банка 18650. Полюбому сюда можно будет поставить даже 4 банки с минимальным колхозом, а то и сделать свою более продвинутую плату зарядки и даже встроить сюда функцию повербанка:))
В общем крутой фонарь с простой и легкоремонтируемой схемотехникой.
![](https://domorost.ru/images/post-64ff8b1c8580347912fc5787-GFcfAsCM.webp)
![](https://domorost.ru/images/post-64ff8b1c8580347912fc5787-8tTjqrvR.webp)
![](https://domorost.ru/images/post-64ff8b1c8580347912fc5787-zVn0FTrc.webp)

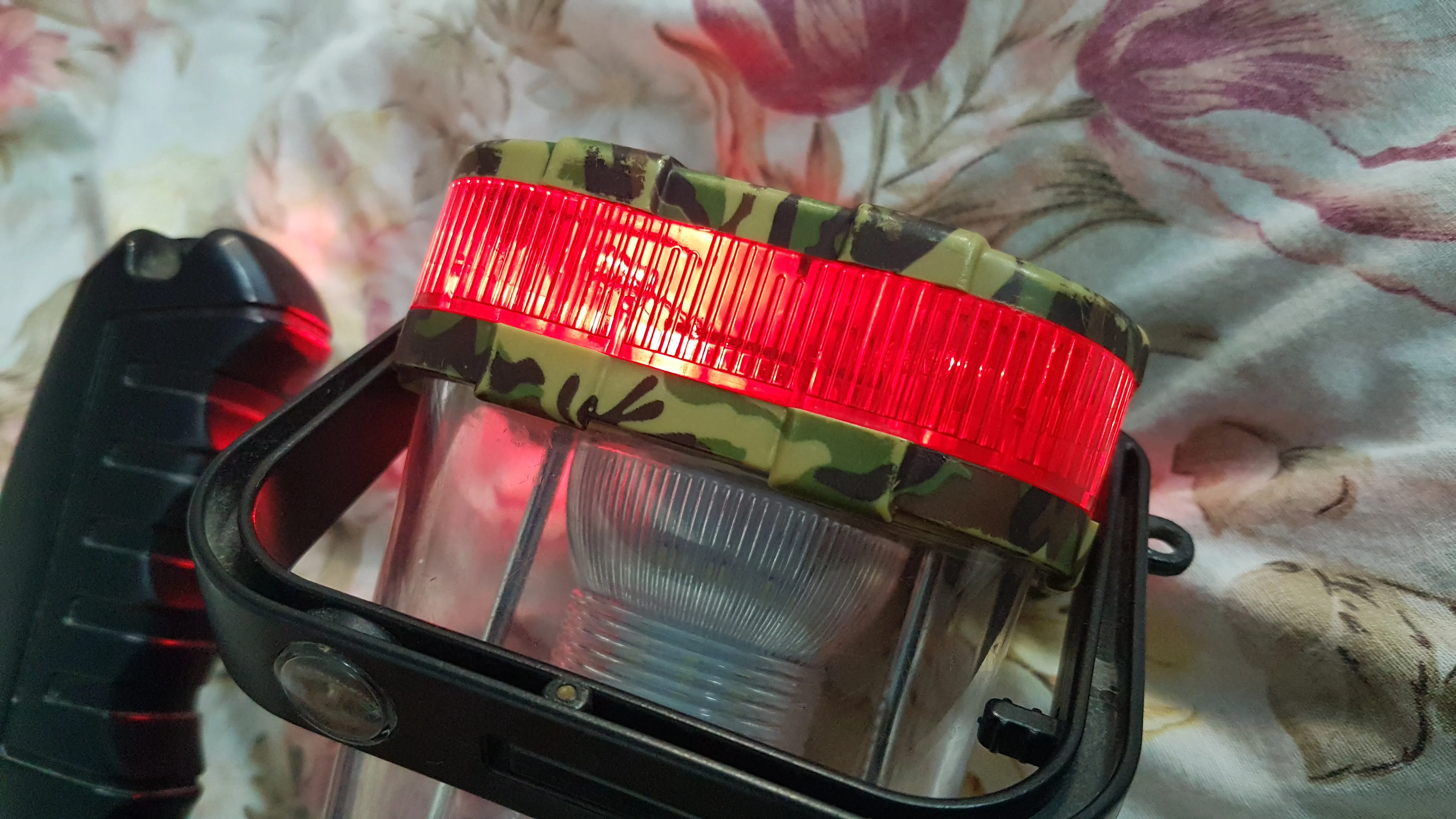

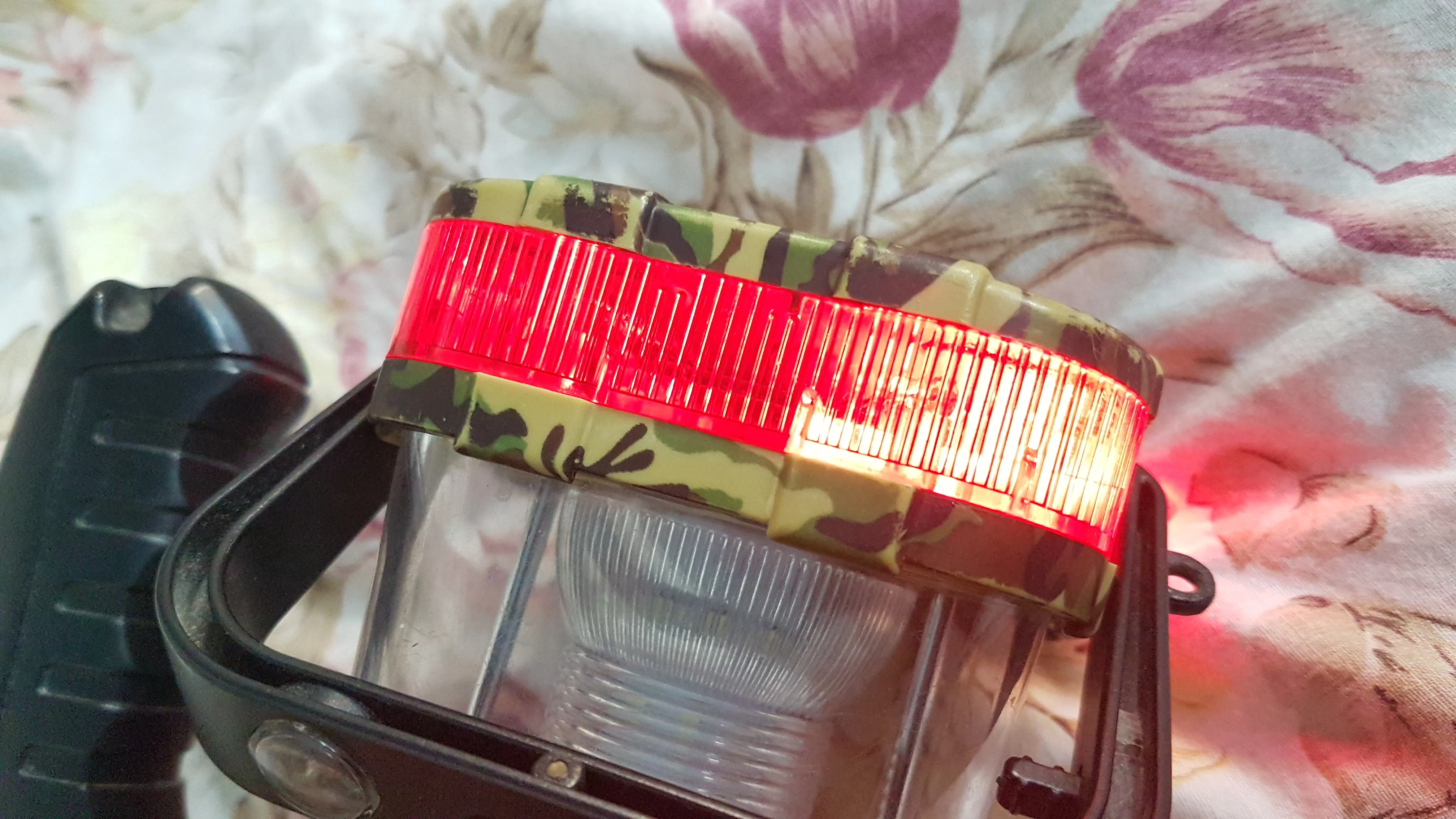

А давайте еще и в мигалку заглянем. Интересно, как она реализована, что светодиоды мигают по кругу.
![](https://domorost.ru/images/post-64ff8b1c8580347912fc5787-xi2YILTE.webp)
![](https://domorost.ru/images/post-64ff8b1c8580347912fc5787-TVmck7gV.webp)
Открываем:

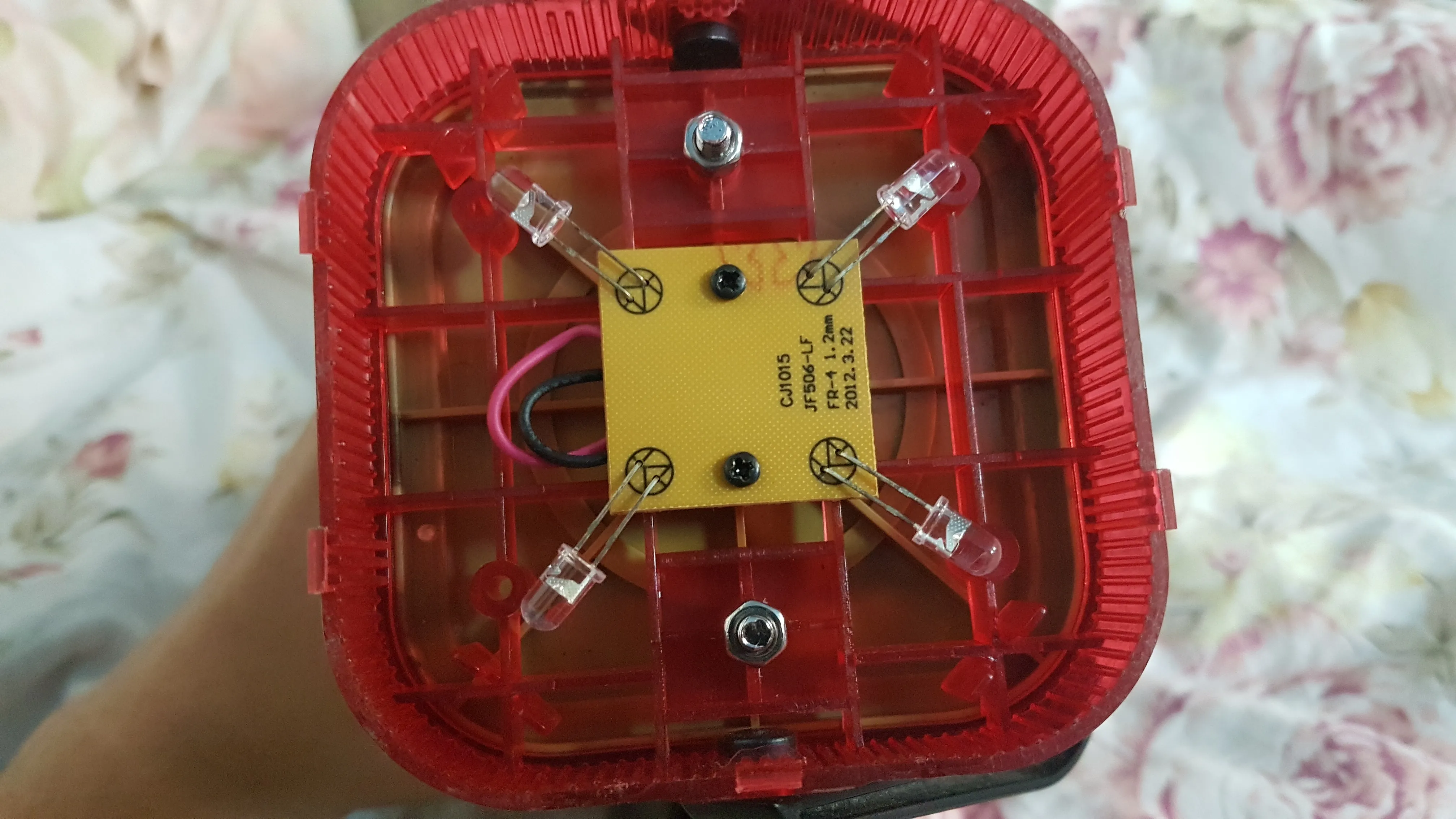

![](https://domorost.ru/images/post-64ff8b1c8580347912fc5787-XYx0Dbxz.webp)
Крышка держится на простых защелках. Внутри у нас такая плата. А что же у нас отвечает за мигание?
Выкручиваем плату!
![](https://domorost.ru/images/post-64ff8b1c8580347912fc5787-EHqrUQeO.webp)

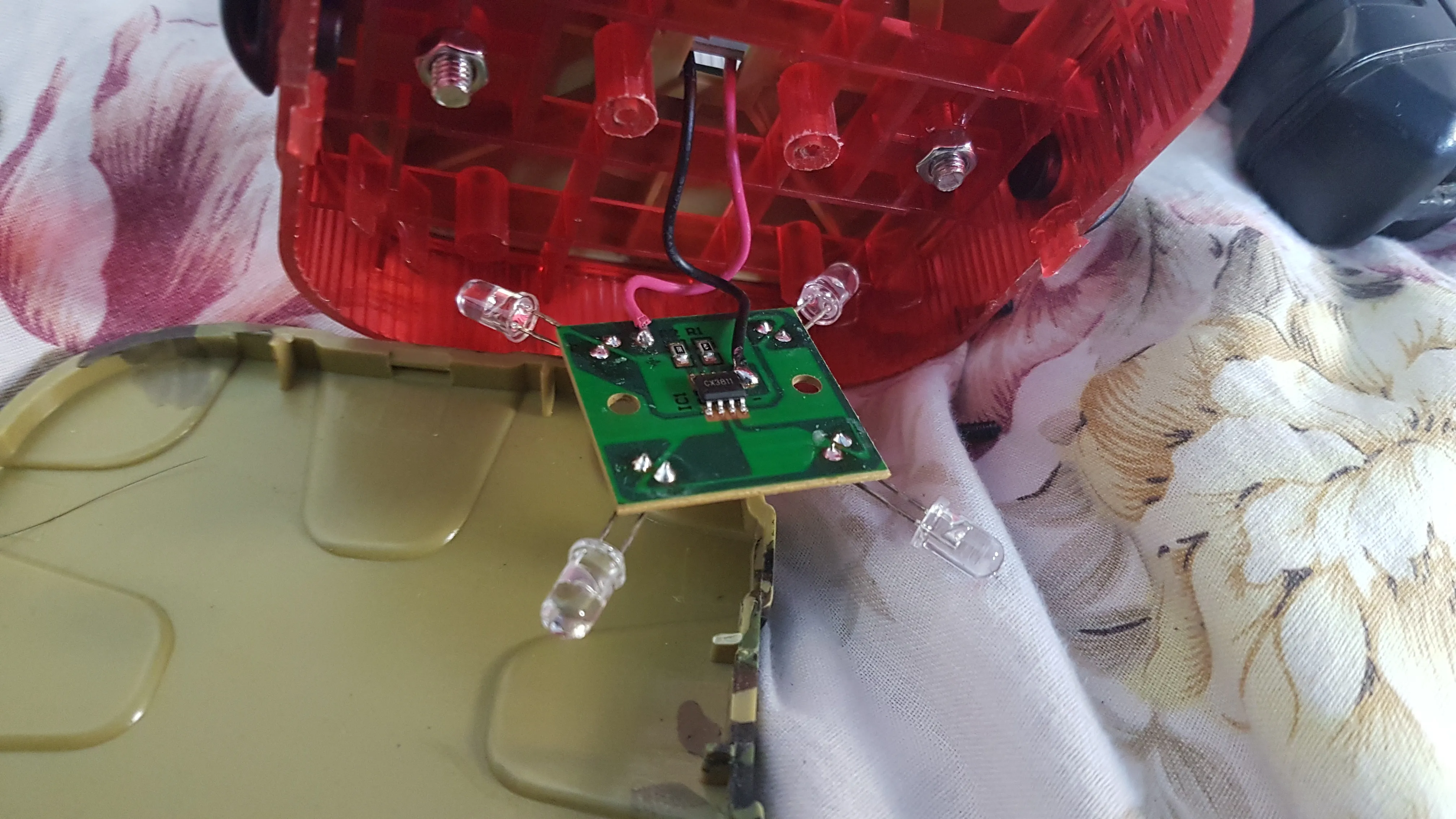

Круто! Тут целая микросхема есть, которая умеет мигать светодиодами! Последовательно мигать могут 4 светодиода. Крутая штука. Ну что ж, собираем. Думаю на сегодня у нас ремонт окончен. Коллеги, как Вам фонарь?
![](https://domorost.ru/images/post-64ff8b1c8580347912fc5787-Jp2eMruV.webp)
![](https://domorost.ru/images/post-64ff8b1c8580347912fc5787-xk8hLDTi.webp)
