Сегодня разберем ТОПовый смартфон 2011 года - Samsung Galaxy Note GT-N7000

Всем привет! Не смотря на мое долгое отсутствие, иногда мне нравится радовать читателей интересными и новыми обзорами. Сегодня мы разберем мобильный телефон Samsung Galaxy Note.

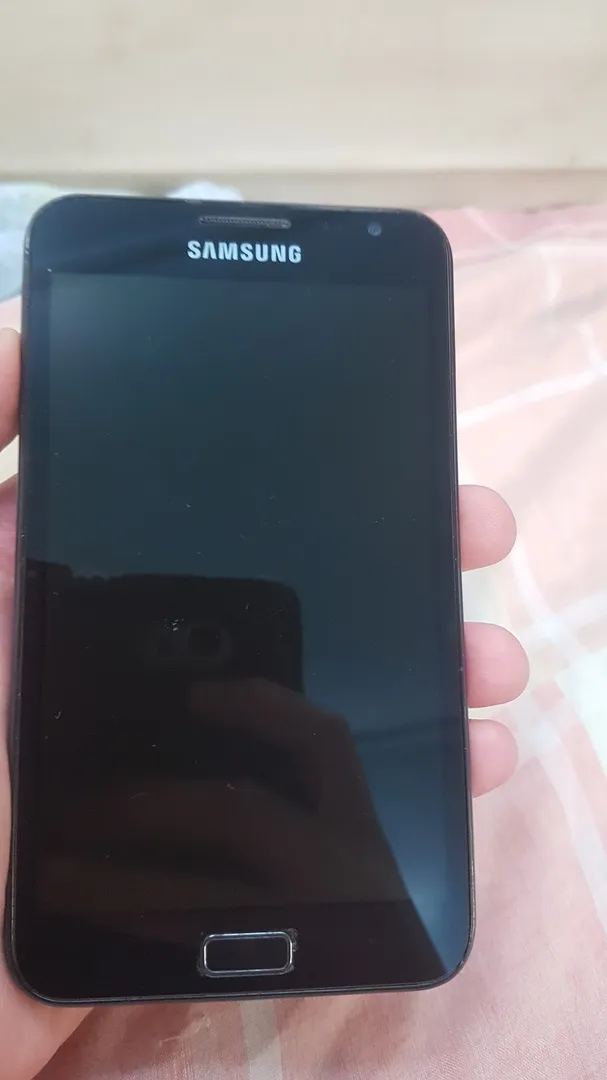

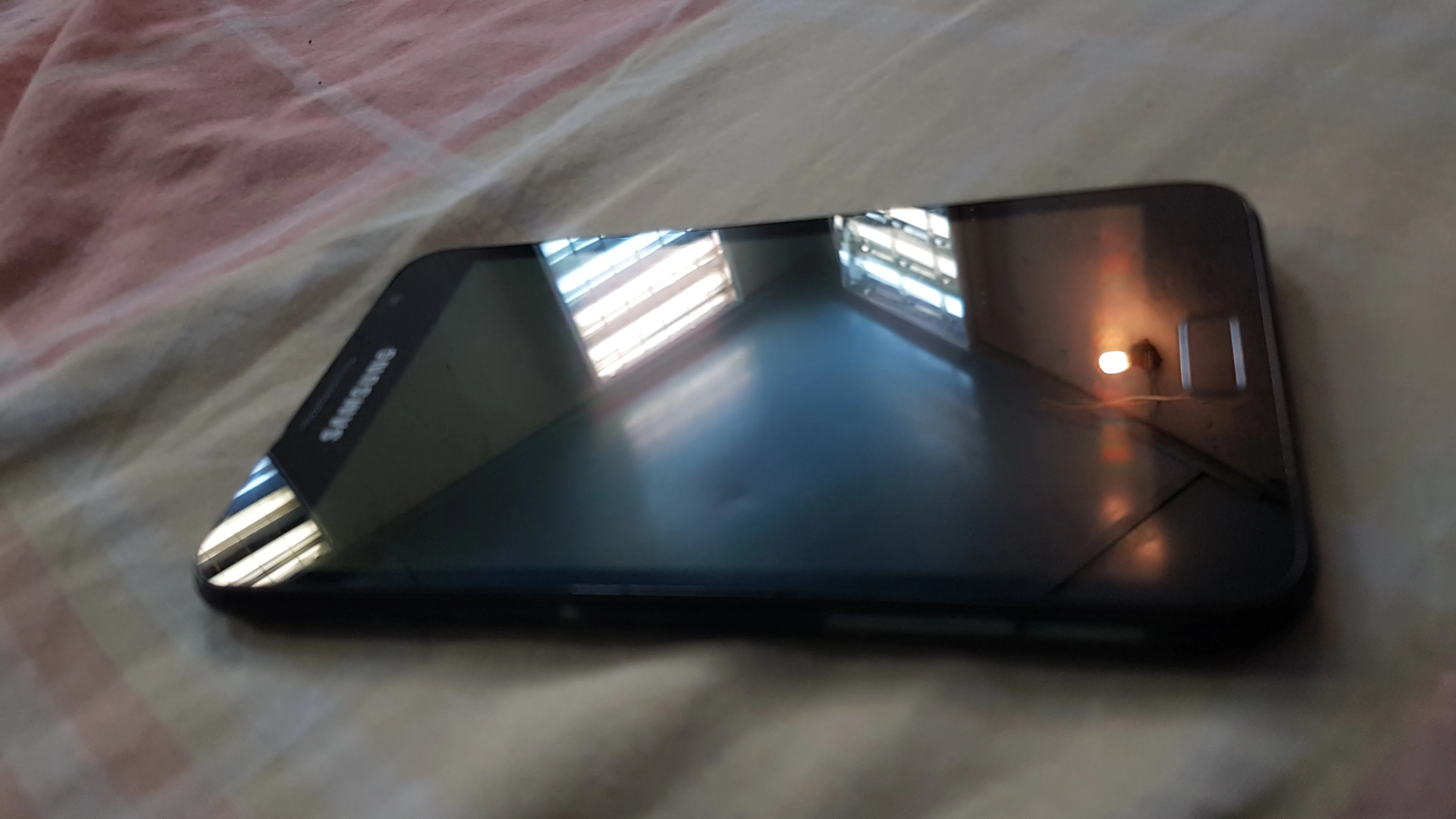

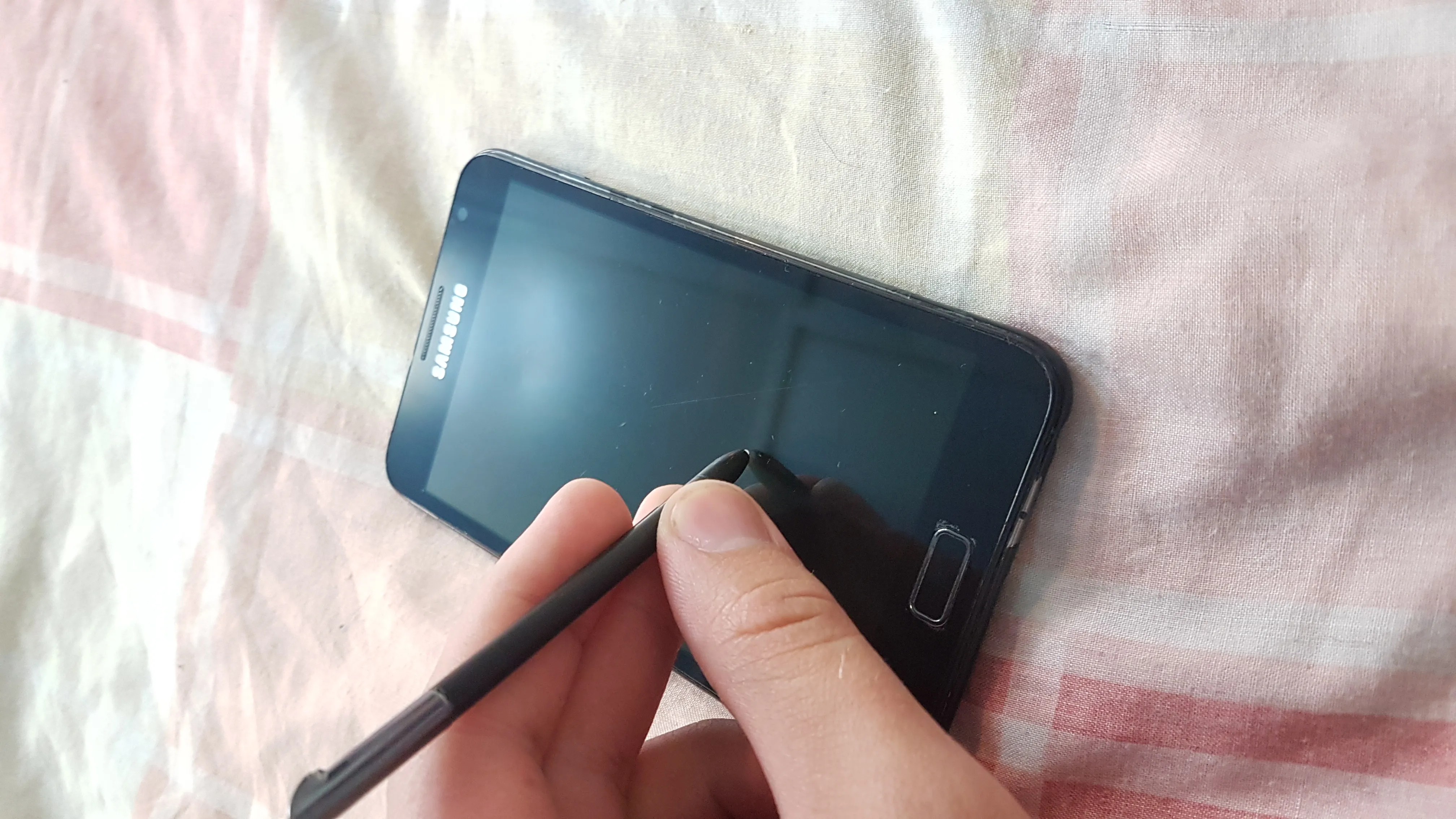

Предыстория его такова: у него вообще не светился дисплей, стандартная поломка AMOLED дисплеев - разгерметизация.

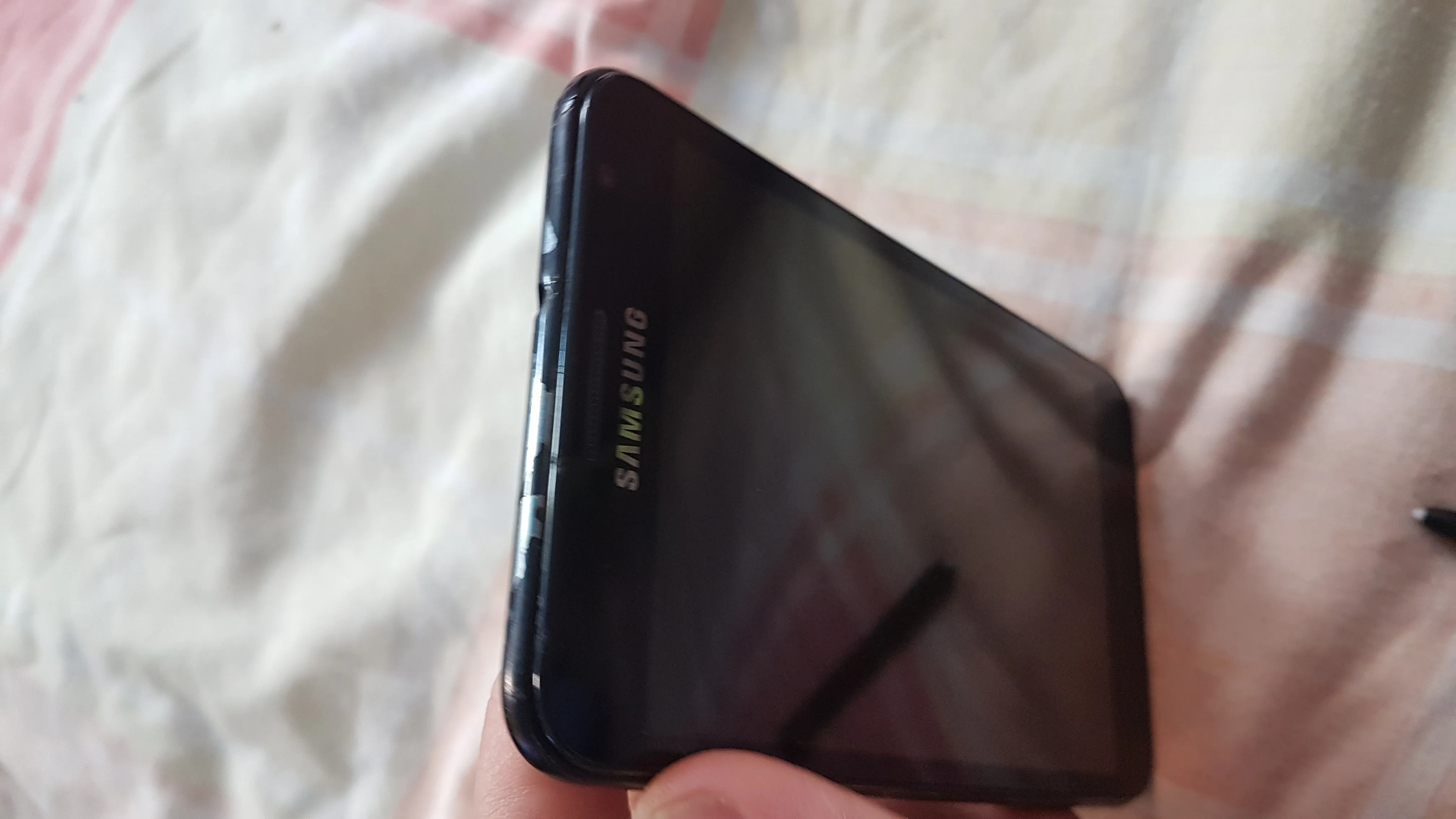

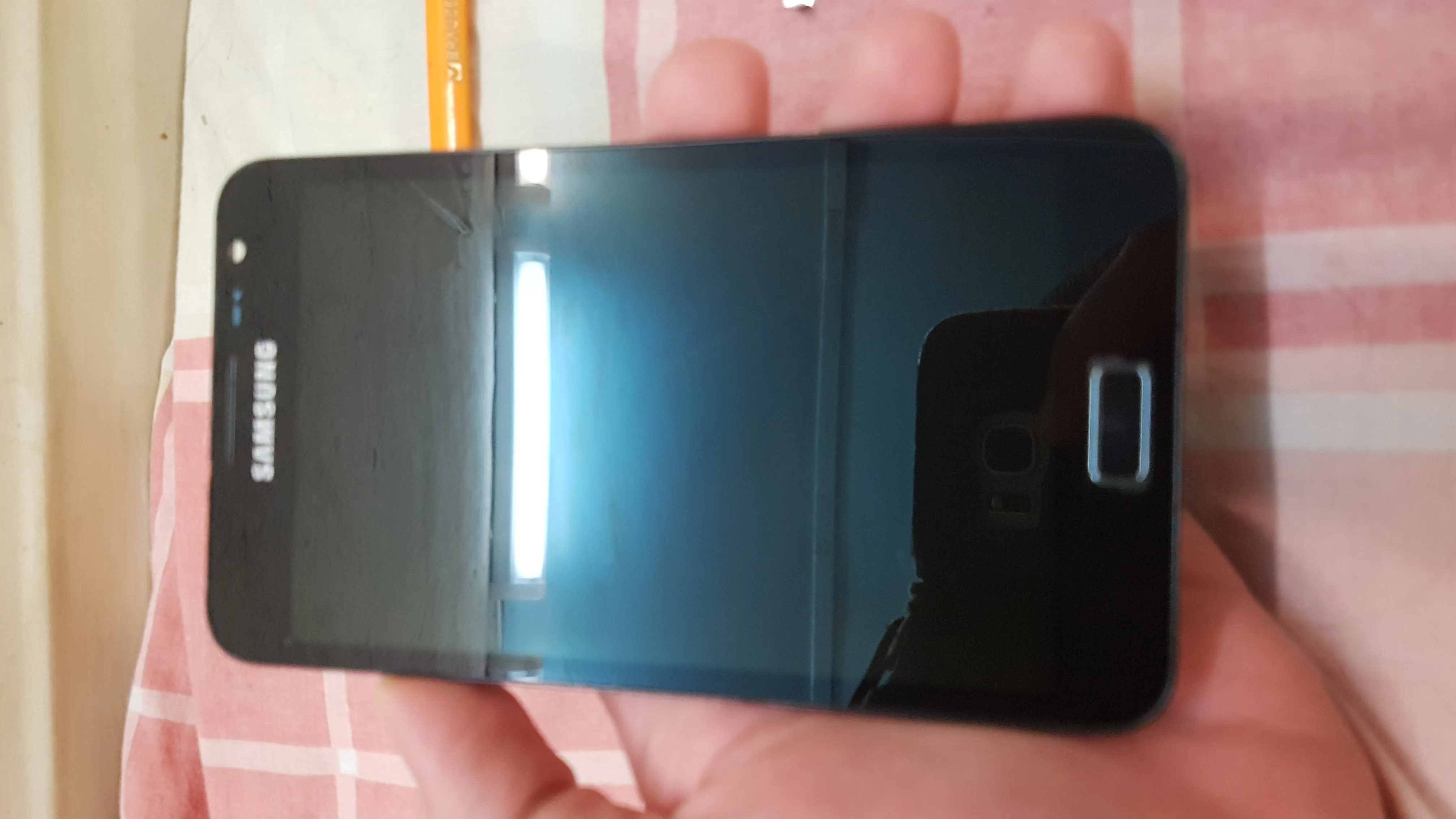

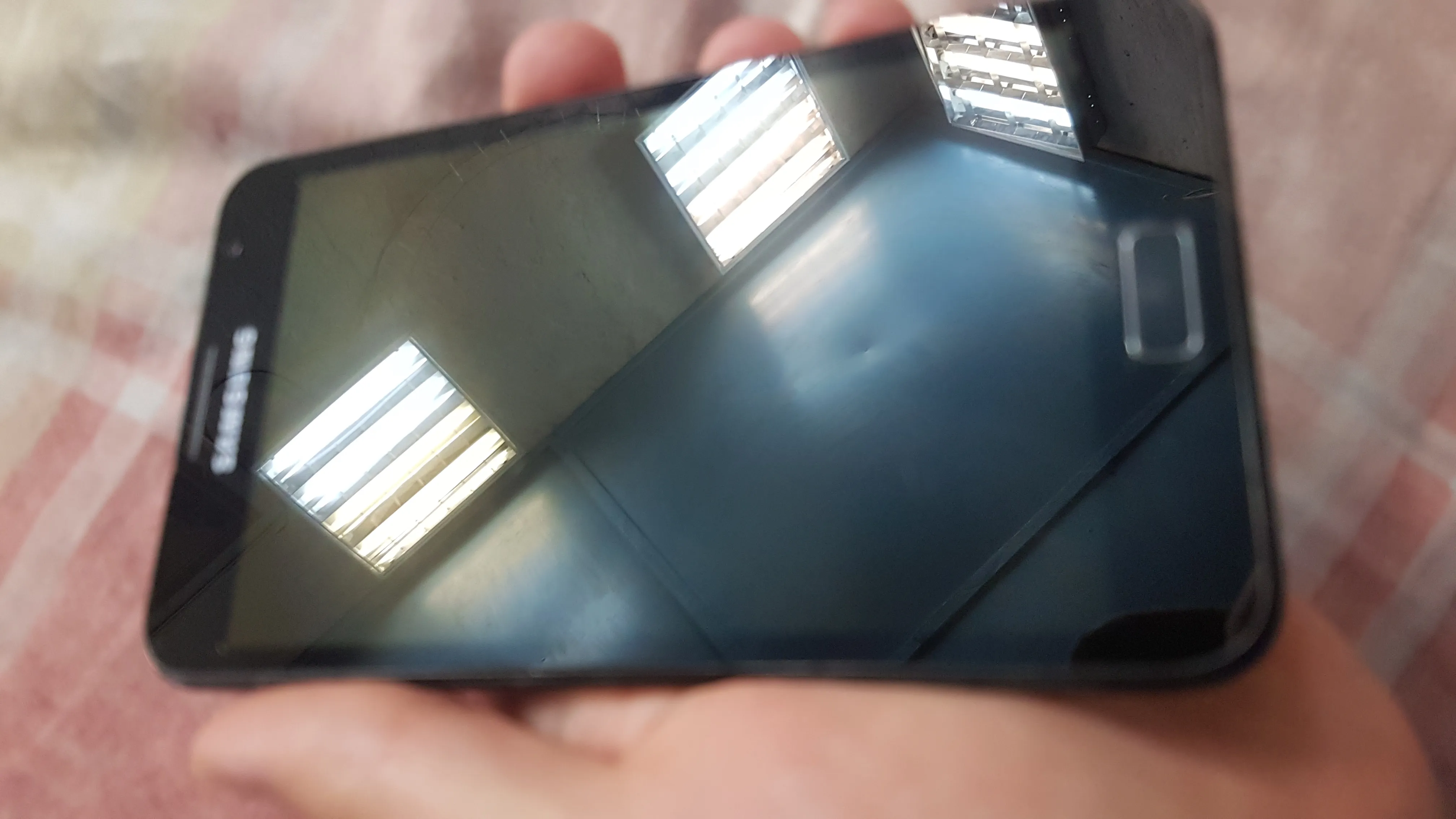

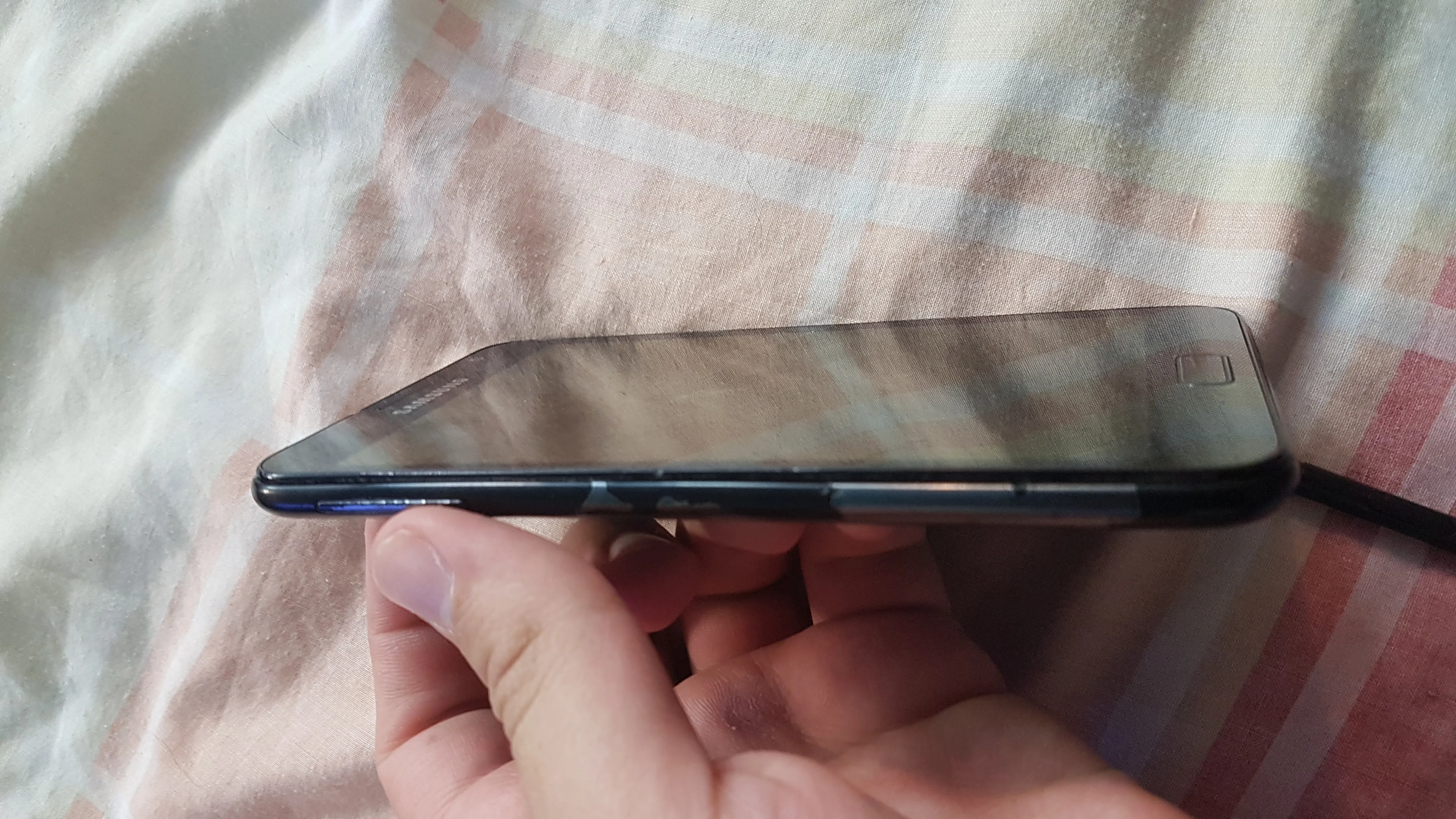

Под углом дисплей не так блестел, как рабочие. Значит оно...

Материнская плата, нижняя плата с разъемом, динамик и даже винтики пошли на ремонт аналогичных девайсов, все что в нем сейчас стоит кроме камеры и датчика приближения - не работает. Но это не помешает нам изучить его внутреннее устройство, а скорее нам помешает проблема Домороста, из за которой не получается длинные обзоры грузить.... Ну разделим на две части или на сколько получится и все у нас выйдет как надо! Вернемся к обзору телефона:

Серия Note всегда была у Samsung элитной и выходила она каждый год уже после серии S. Т.е. мы получали все самое последнее и ТОПовое в начинке этих смартфонов. А также главная фишка серии Note - перо S-Pen.

Теперь переходим к началу разбора. В старых смартфонах Samsung батарея была съемная, как у кнопочных телефонов. Это очень удобно и лучшее решение. Просто снимаешь крышку и меняешь батарею, меняешь симкарту или карту памяти. Смартфон можно было жестко перезагрузить, просто вынув батарею. Можно было купить десять батарей и все их зарядить и носить с собой, просто открыл крышку и заменил батарею, когда она разрядится. Жаль, что потом от этого отказались. И так, вот задняя крышка:

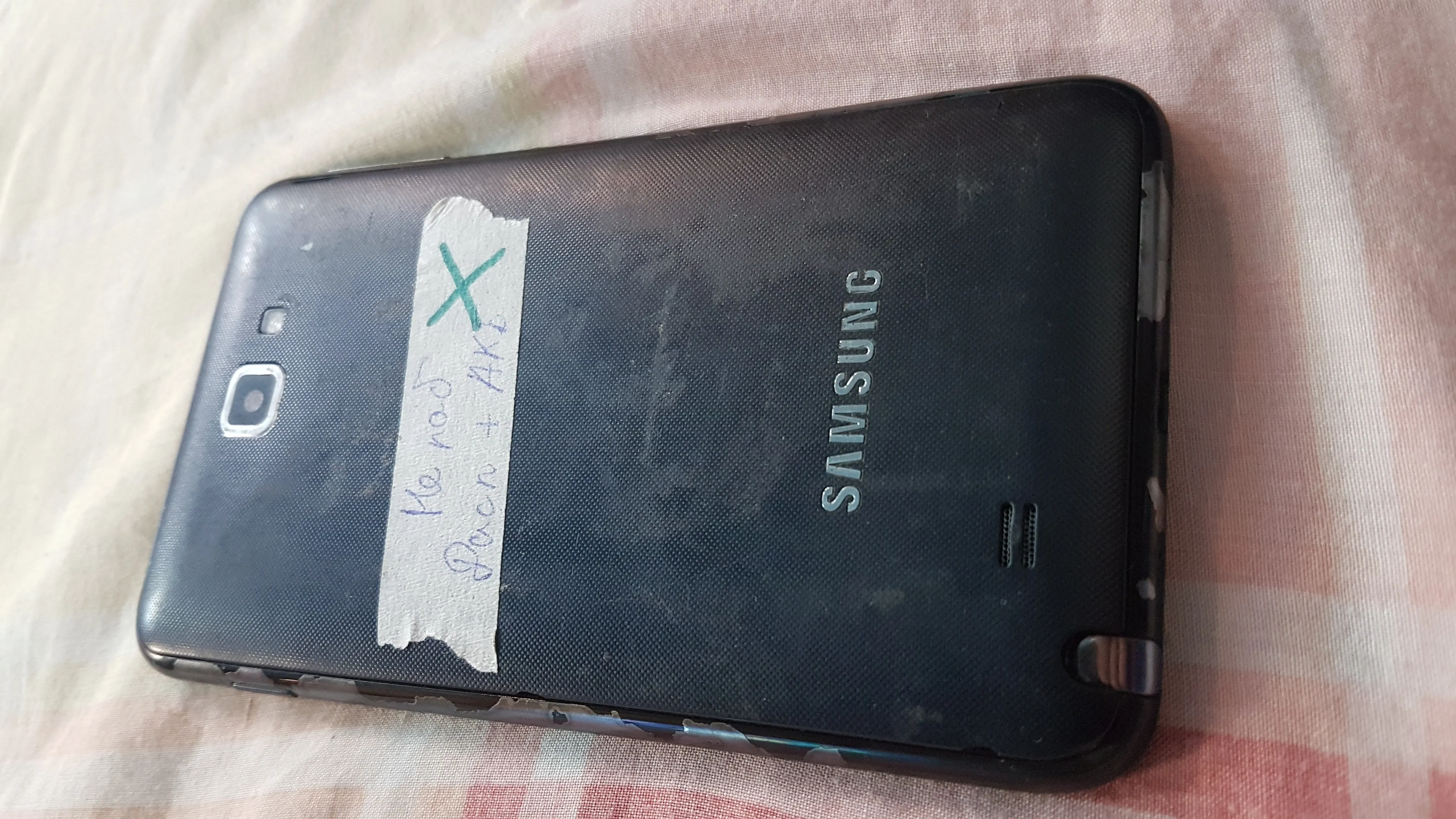

Тут мы видим наклейку о том, что дисплей не работает. Ну как я и говорил. Открываем, просто поддев слегка ногтем за специальное углубление.

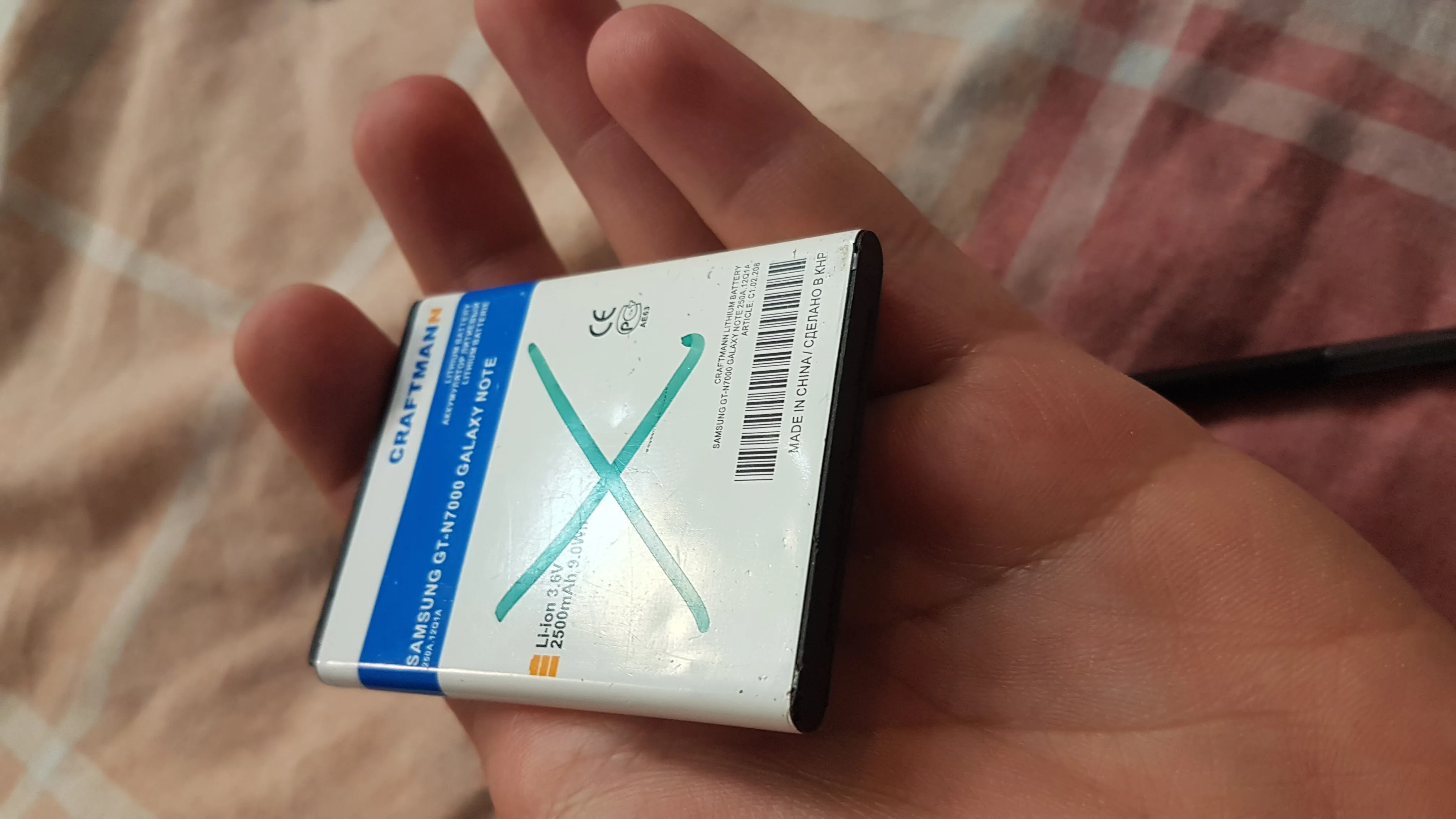

Батарея стоит не оригинал, и она кем то покусана. Отправляется в утиль, так как при попытке заряда она к тому же начинает нагреваться до критических температур, а заряд не берет.

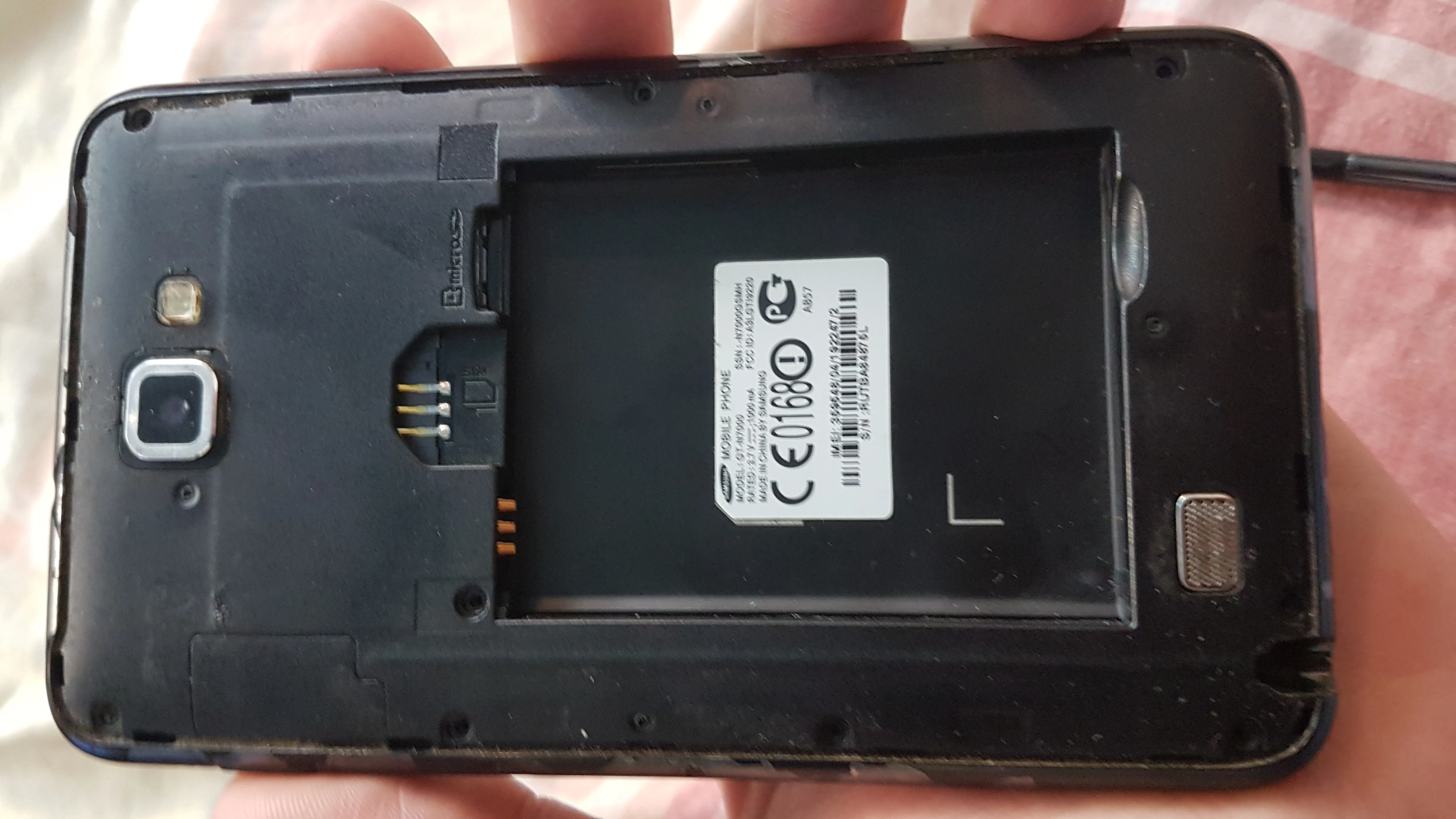

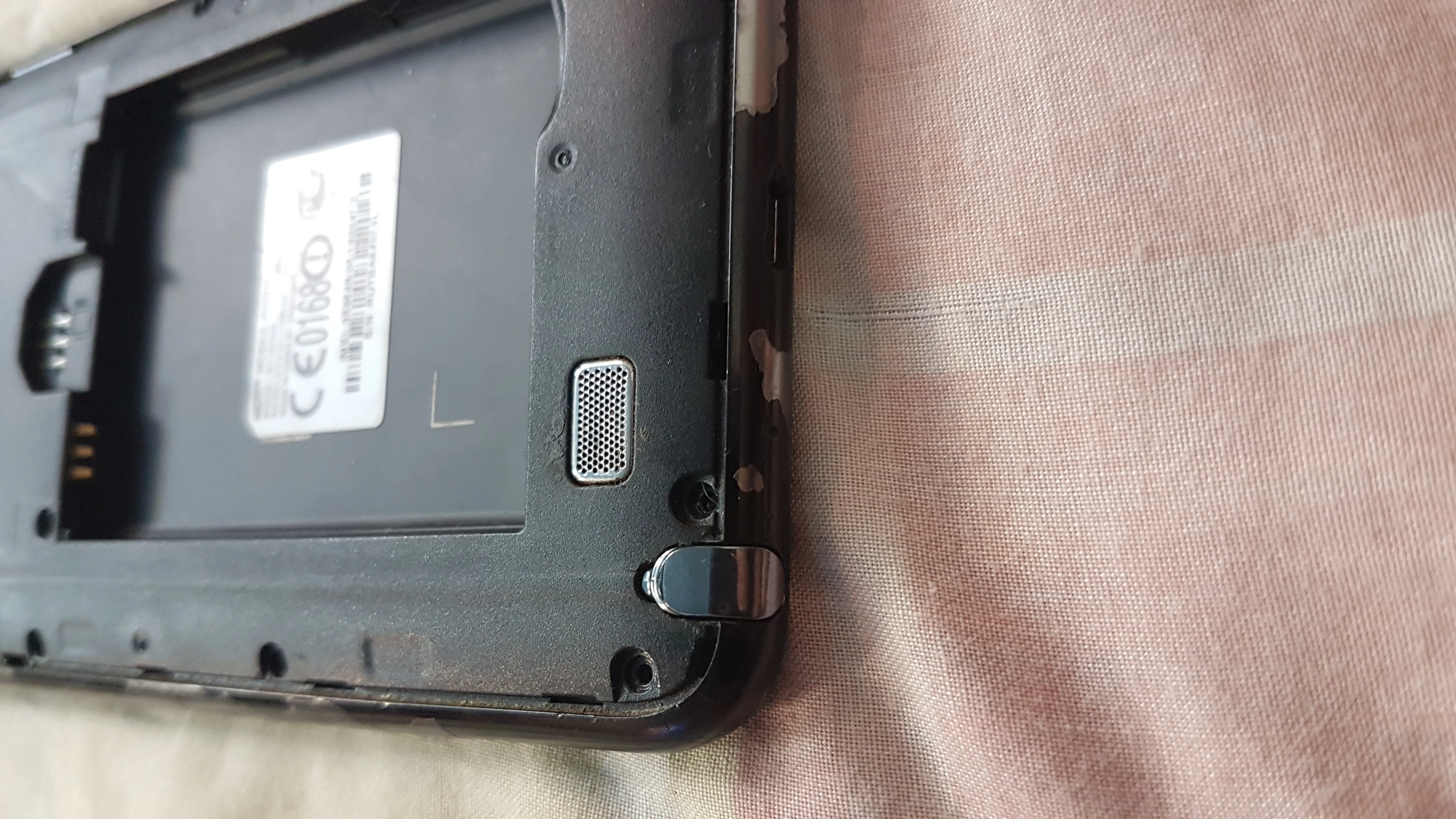

Наклейка на смартфоне с его моделью находится под батареей:

Теперь мы можем приступить к разборке, так как все винтики у нас откручены, то просто отщелкиваем среднюю часть корпуса и приступаем к изучению конструкции нашего несчастного девайса.

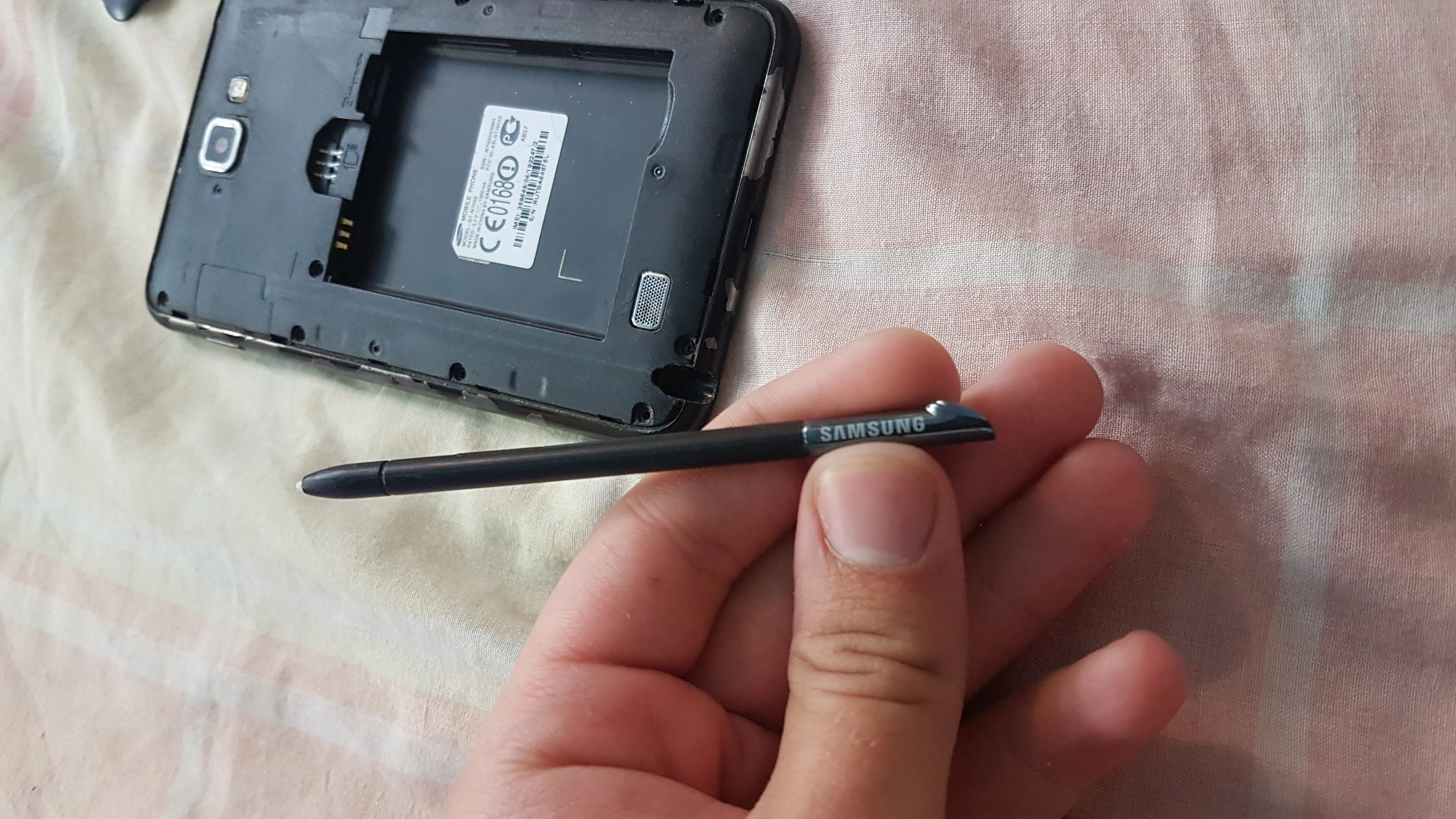

А, чуть не забыл рассказать немного больше про S-Pen. Перо S-Pen вставляется с нижнего торца внутрь смартфона и также легко вынимается.

Открываем, просто поддевая ногтем корпус по всему периметру:

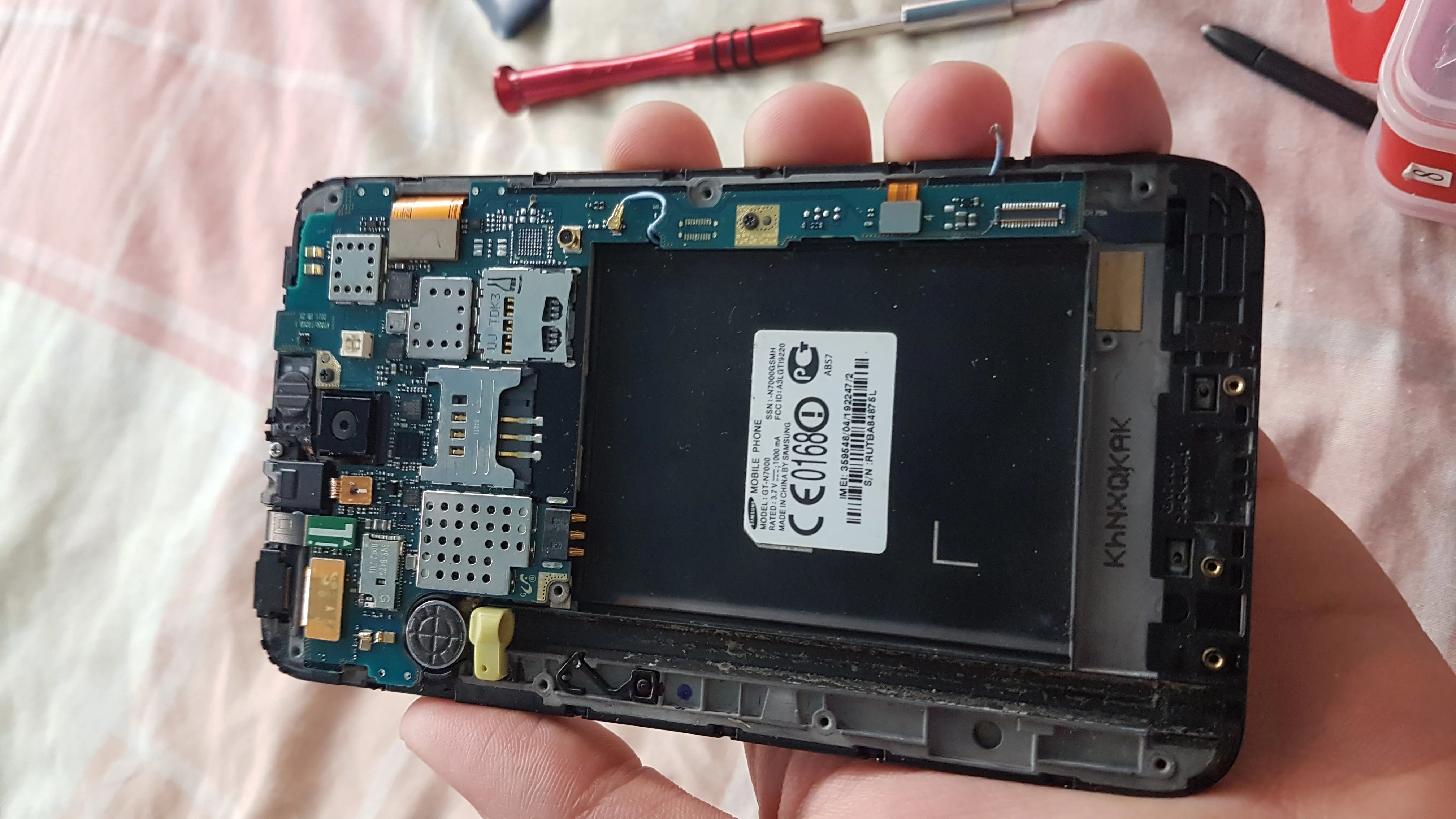

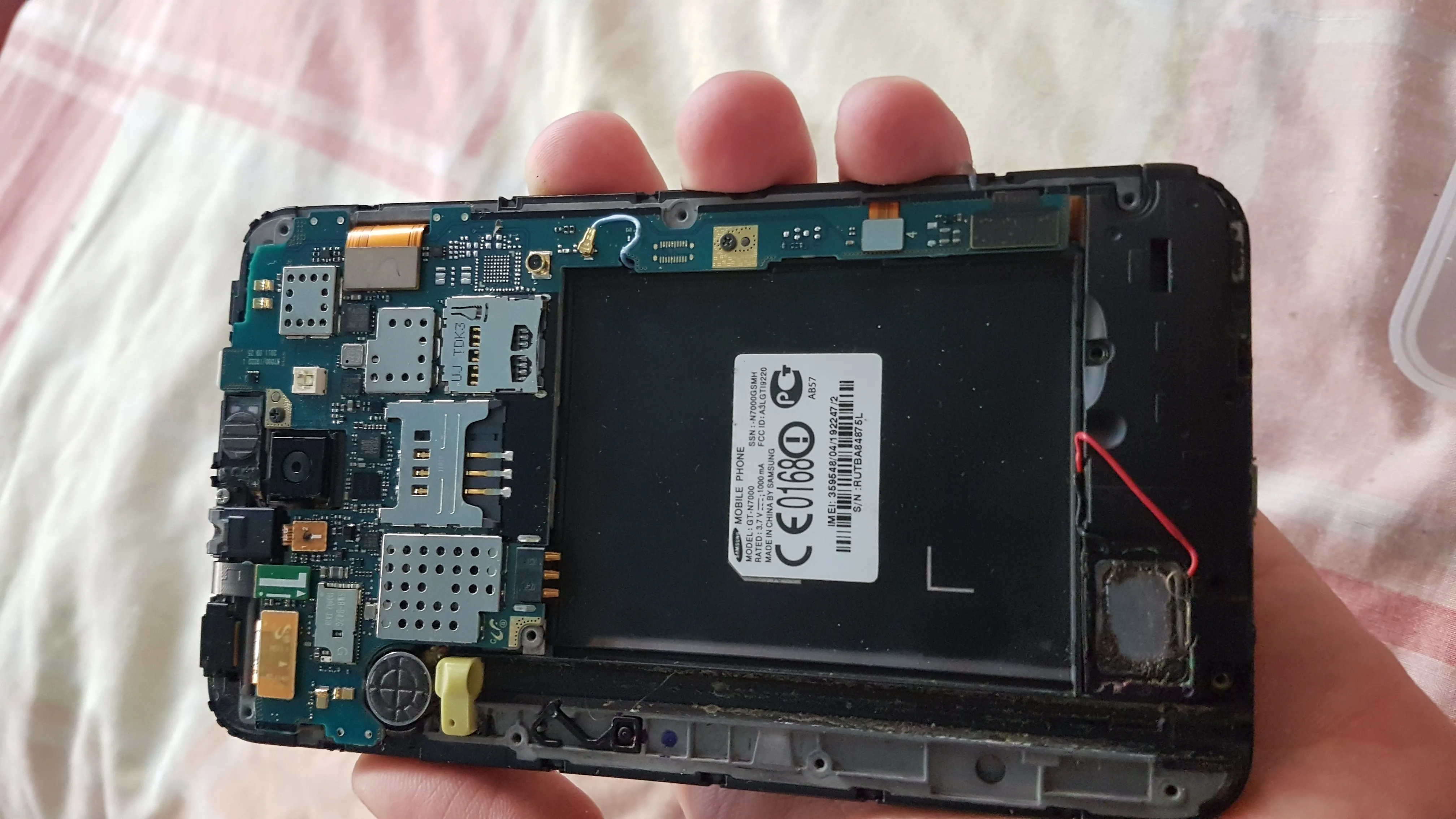

Готово! И вот мы освободили его от средней части, в ней ничего интересного, кроме антенн нету. Все интересное у нас осталось тут.

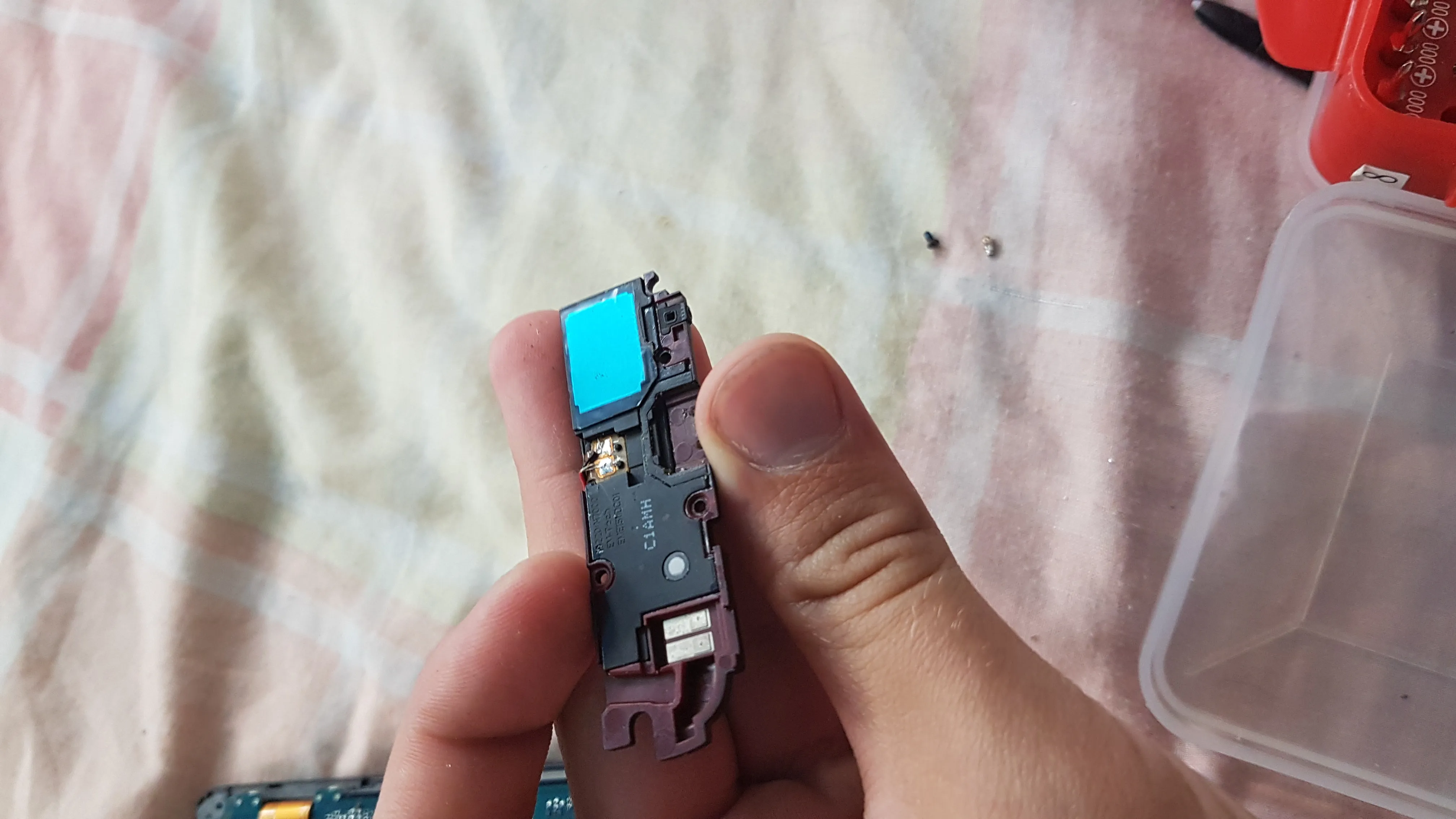

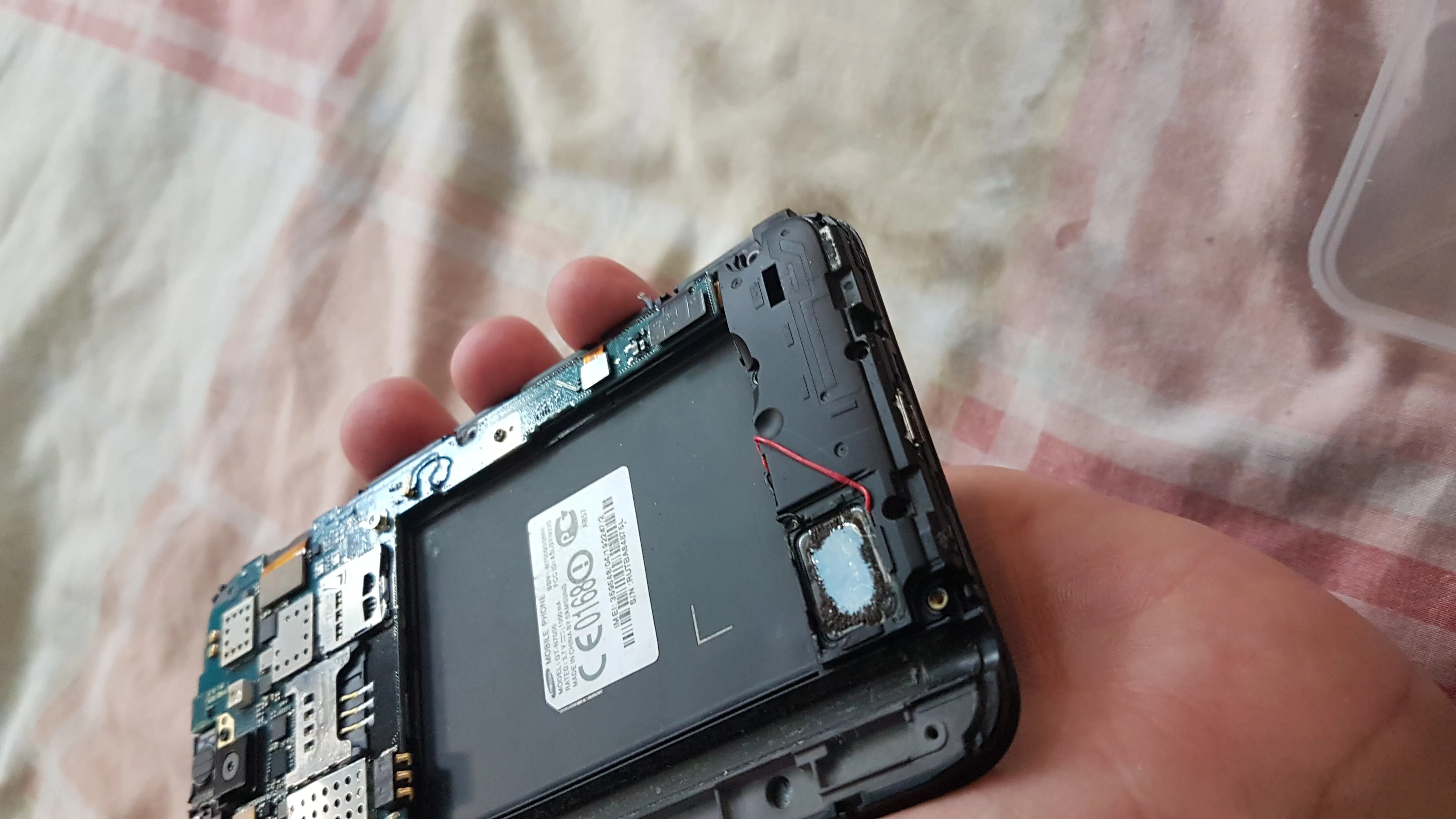

Мы сразу видим колхоз от какого то "мастера", который вместо замены всего модуля динамика на новый решил, что вкорячить туда на проводках китайский динамик от какого нибудь FLY или ZTE будет лучше... Да еще и на проводах. Кстати, в этом смартфоне по сути сделана целая аудиосистема, динамик установлен в корпусе.

В этом же корпусе расположена GSM антенна.

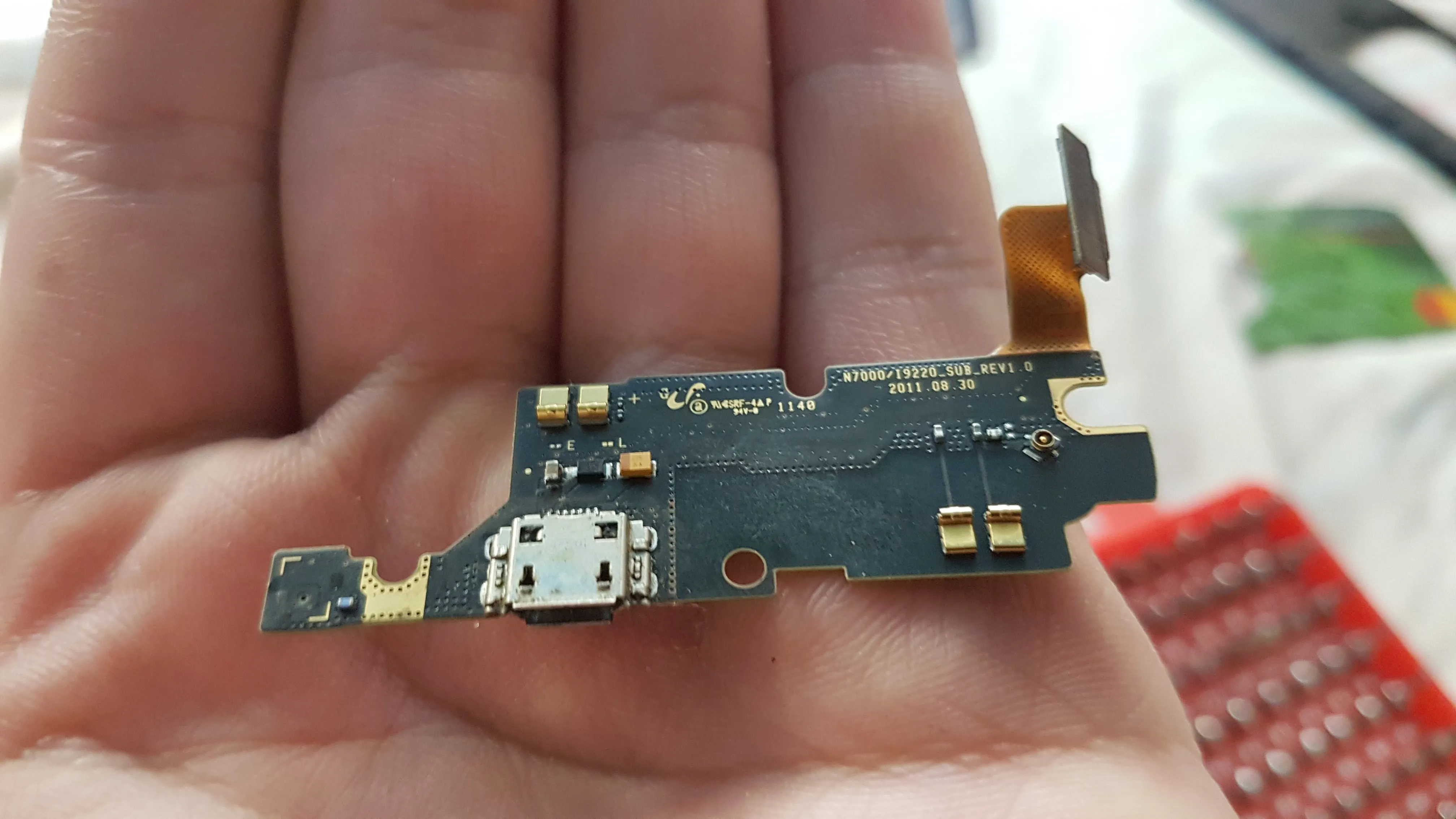

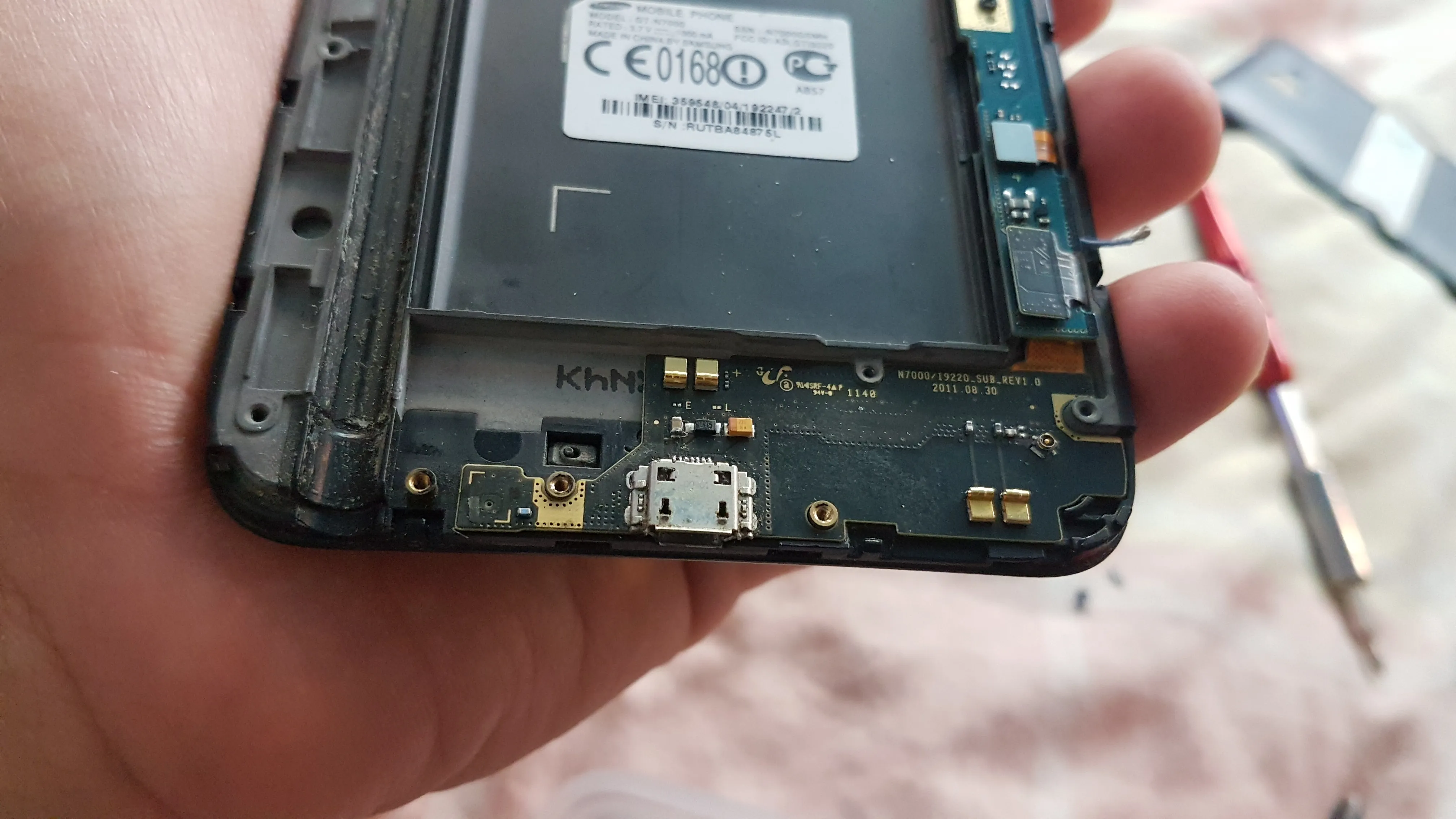

Под "аудиосистемой" у нас находится нижняя плата, на которой расположен разъем зарядки и микрофон, ну и конечно контакты для динамика и антенны.

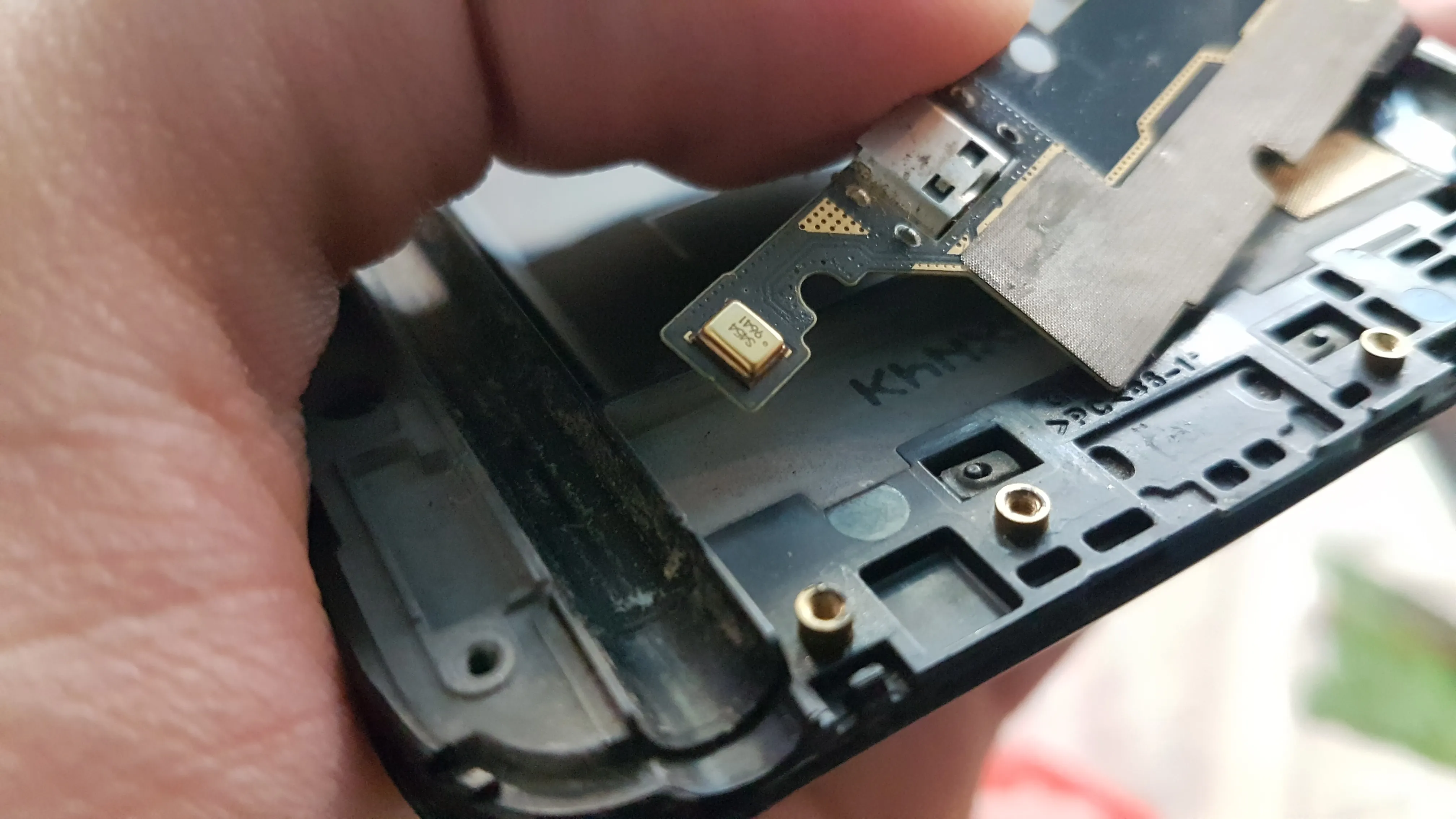

Эта плата просто лежит в корпусе, её можно легко вынуть, не прилагая лишних усилий. Достаточно просто отсоединить её шлейф от материнской платы и отстегнуть коаксиальный кабель. Микрофон с обратной стороны:

Вынимаем:

Кстати, тут все сделано на разъемах и легкостью меняется при помощи обычных отверток и медиаторов.

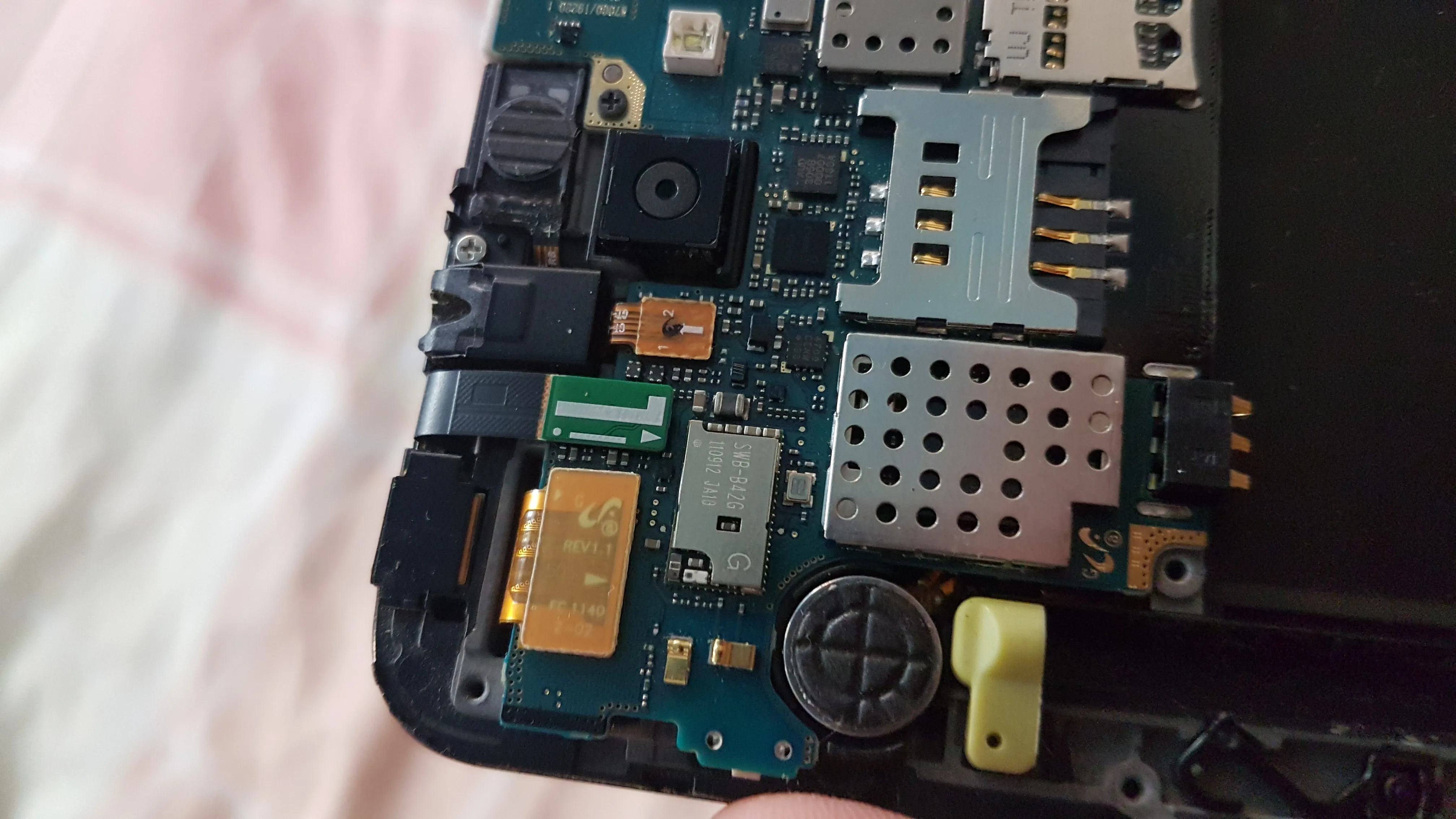

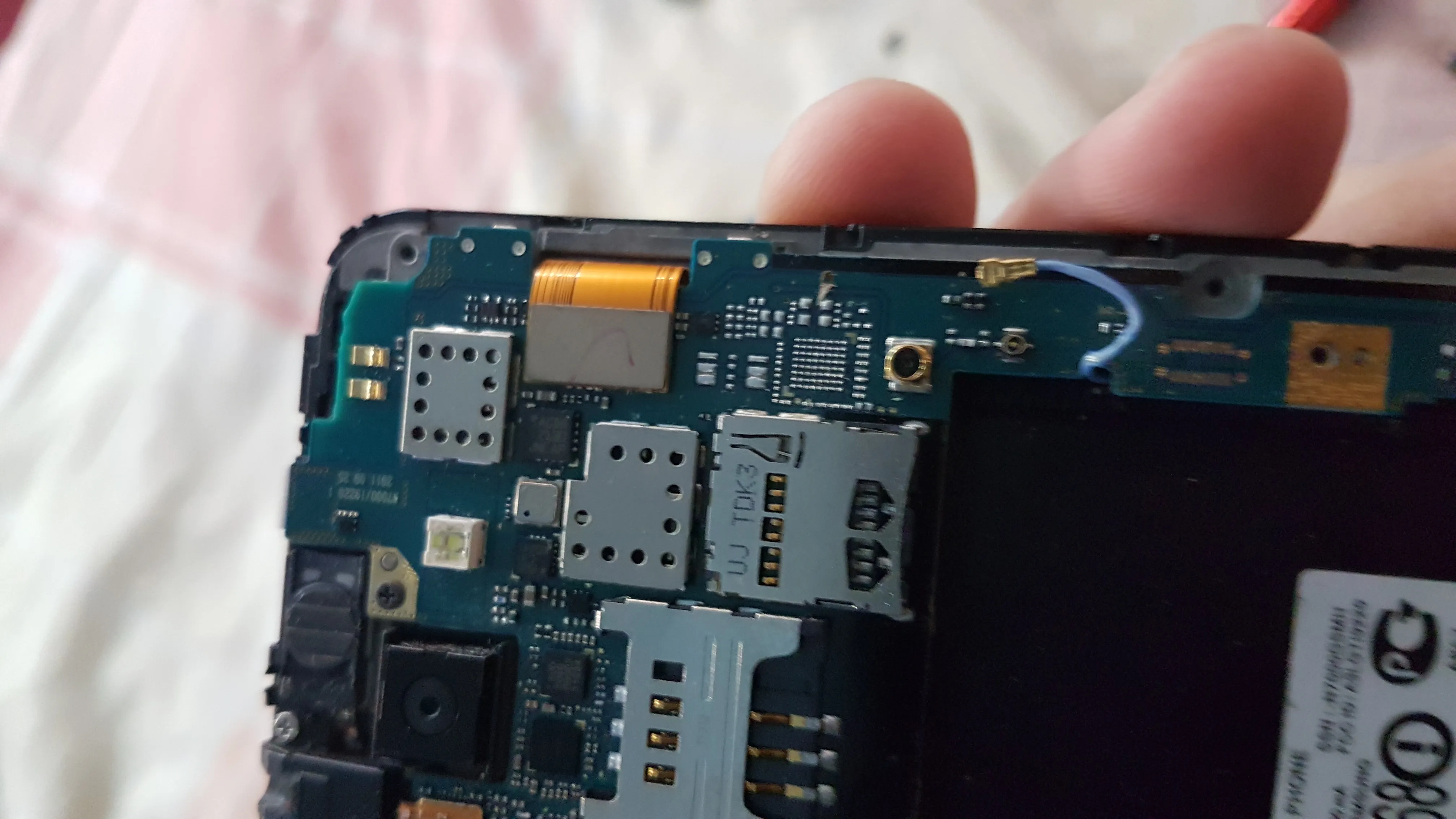

Тут расположен шлейф от сенсорного слоя для S-Pen, шлейф на датчик приближения и фронтальную камеру, шлейф на разъем для наушников.

А тут у нас расположен шлейф на сам дисплей и коаксиальный кабель, идущий на нижнюю плату.

Ну и шлейф на нижние сенсорные кнопки

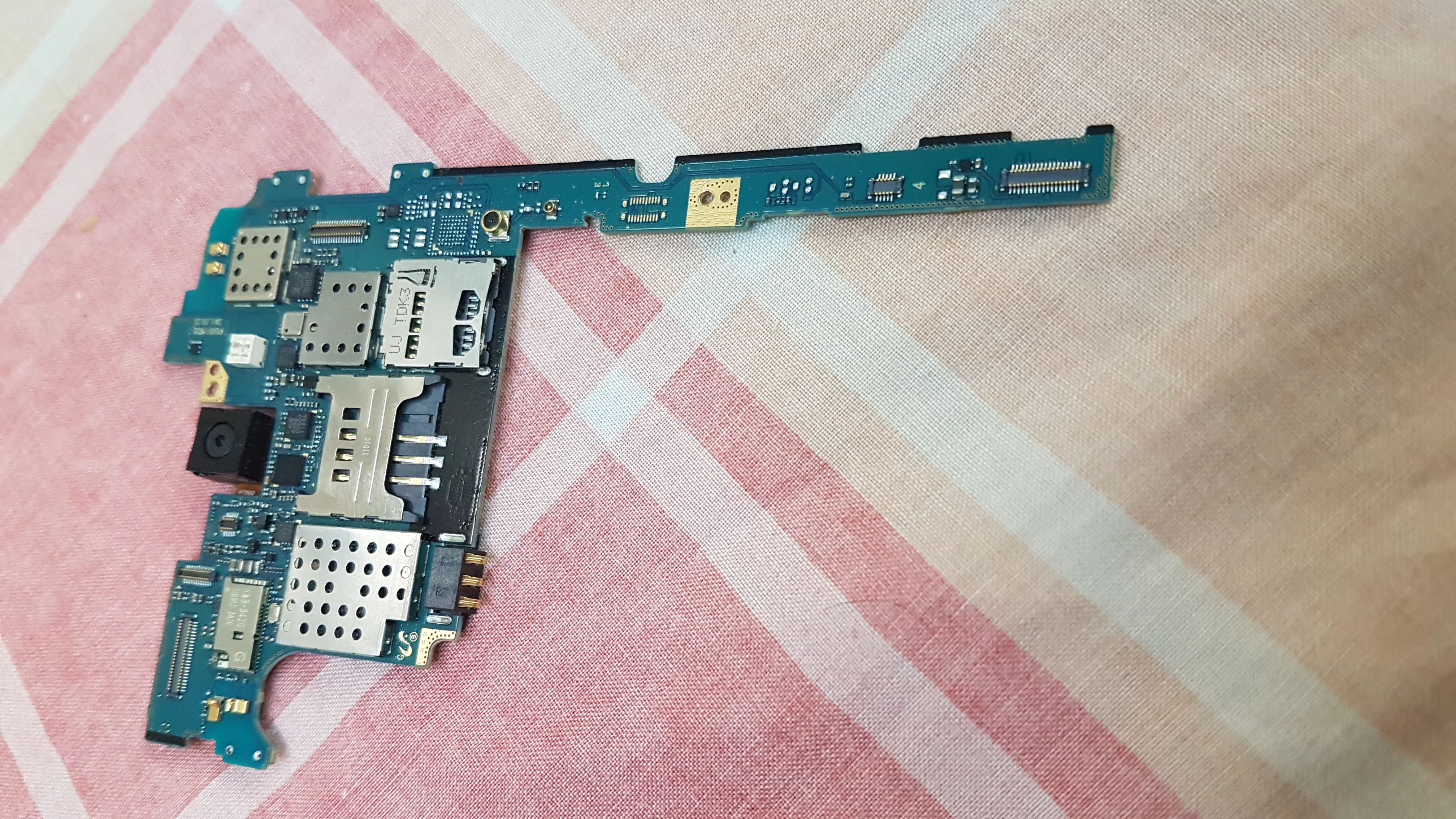

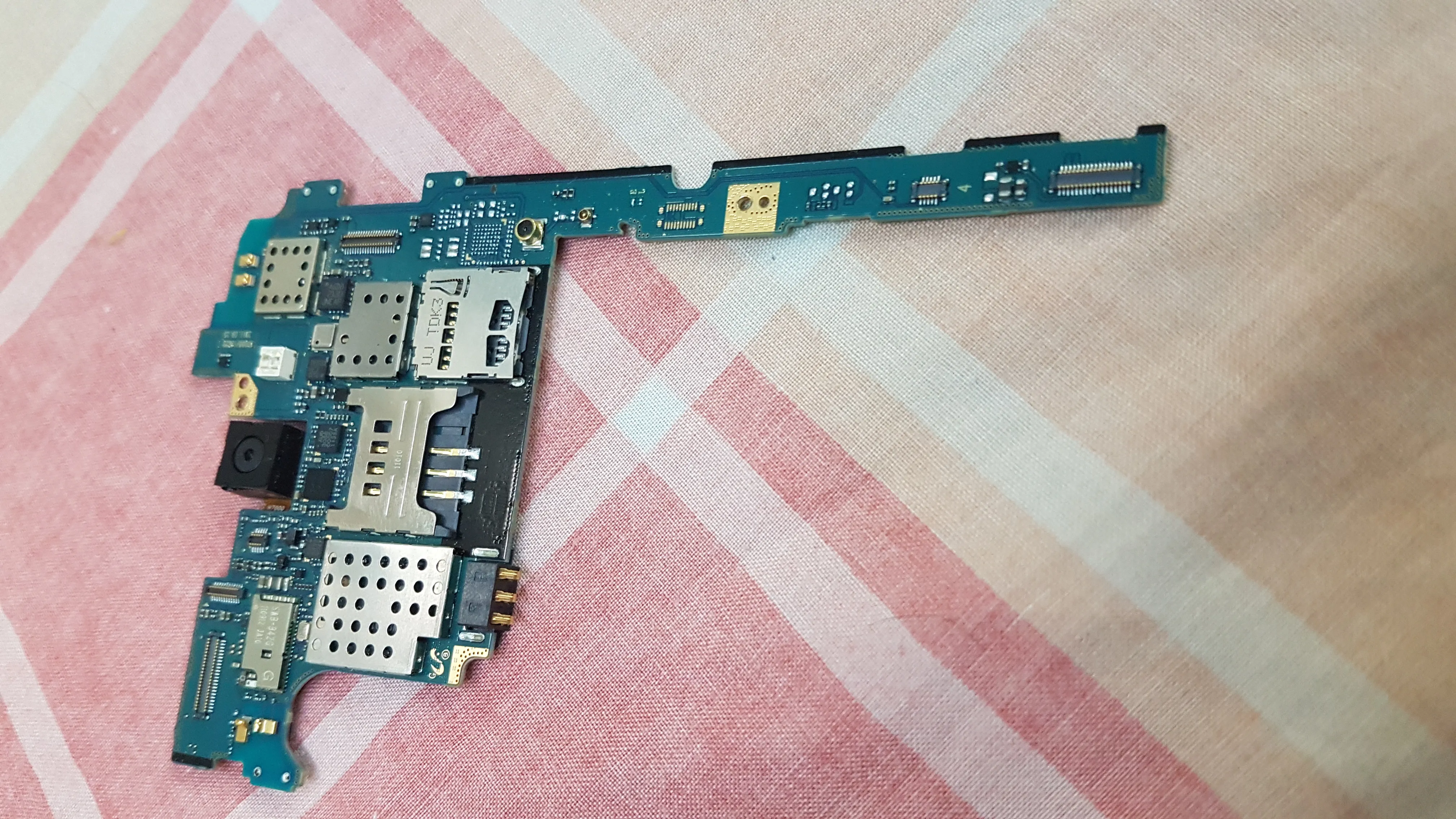

Вынимаем материнскую плату из корпуса для дальнейшего её изучения:

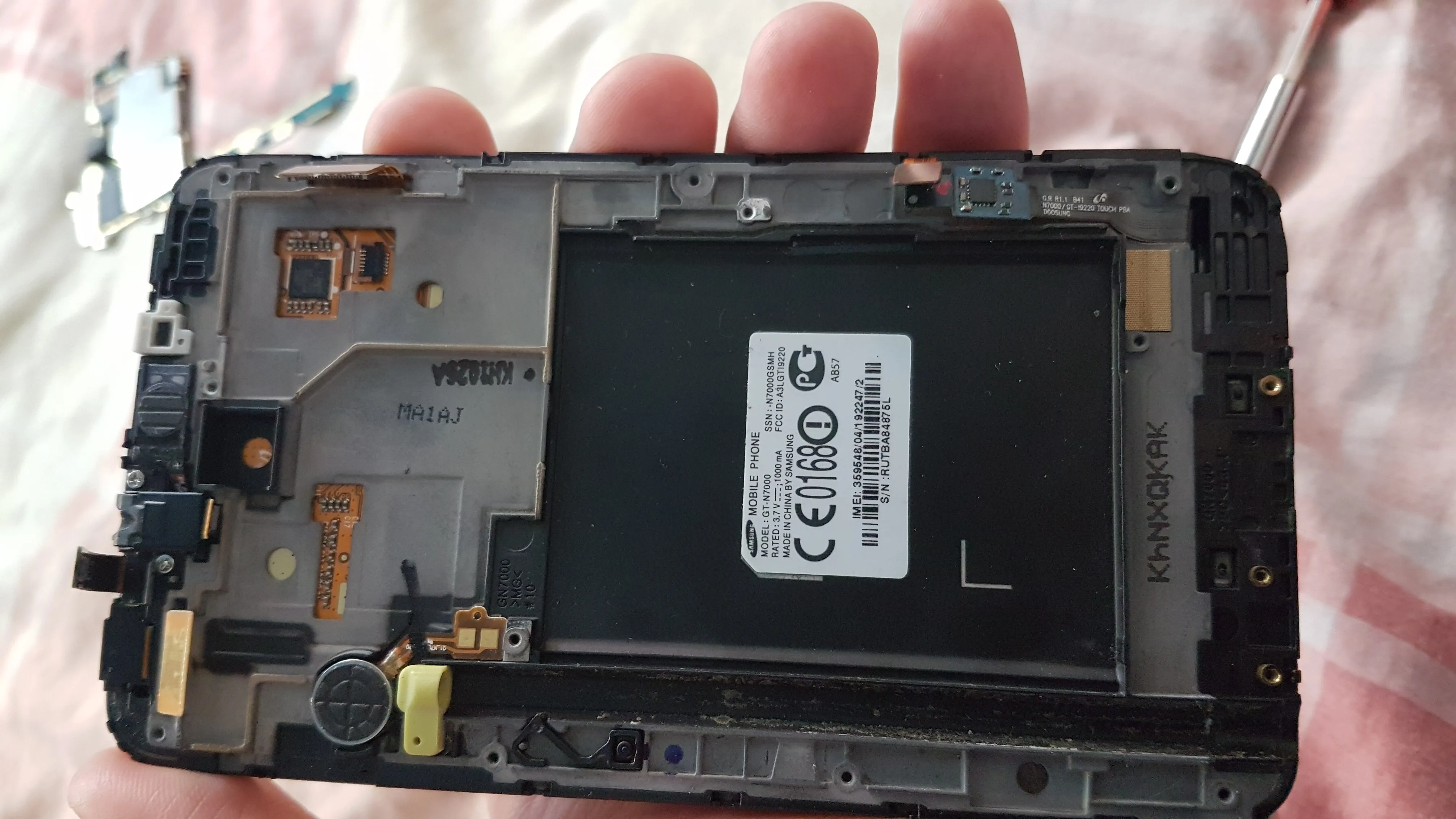

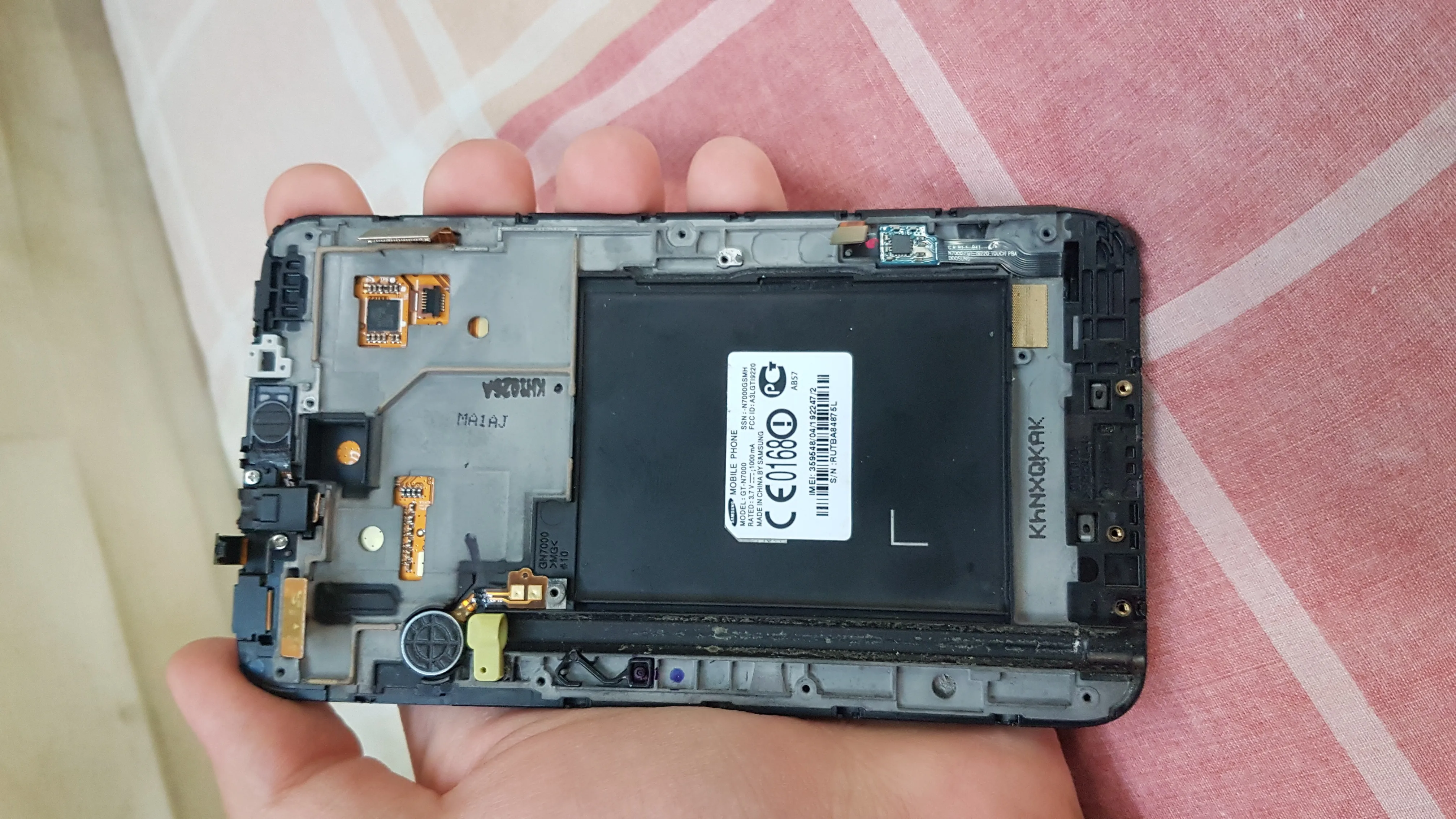

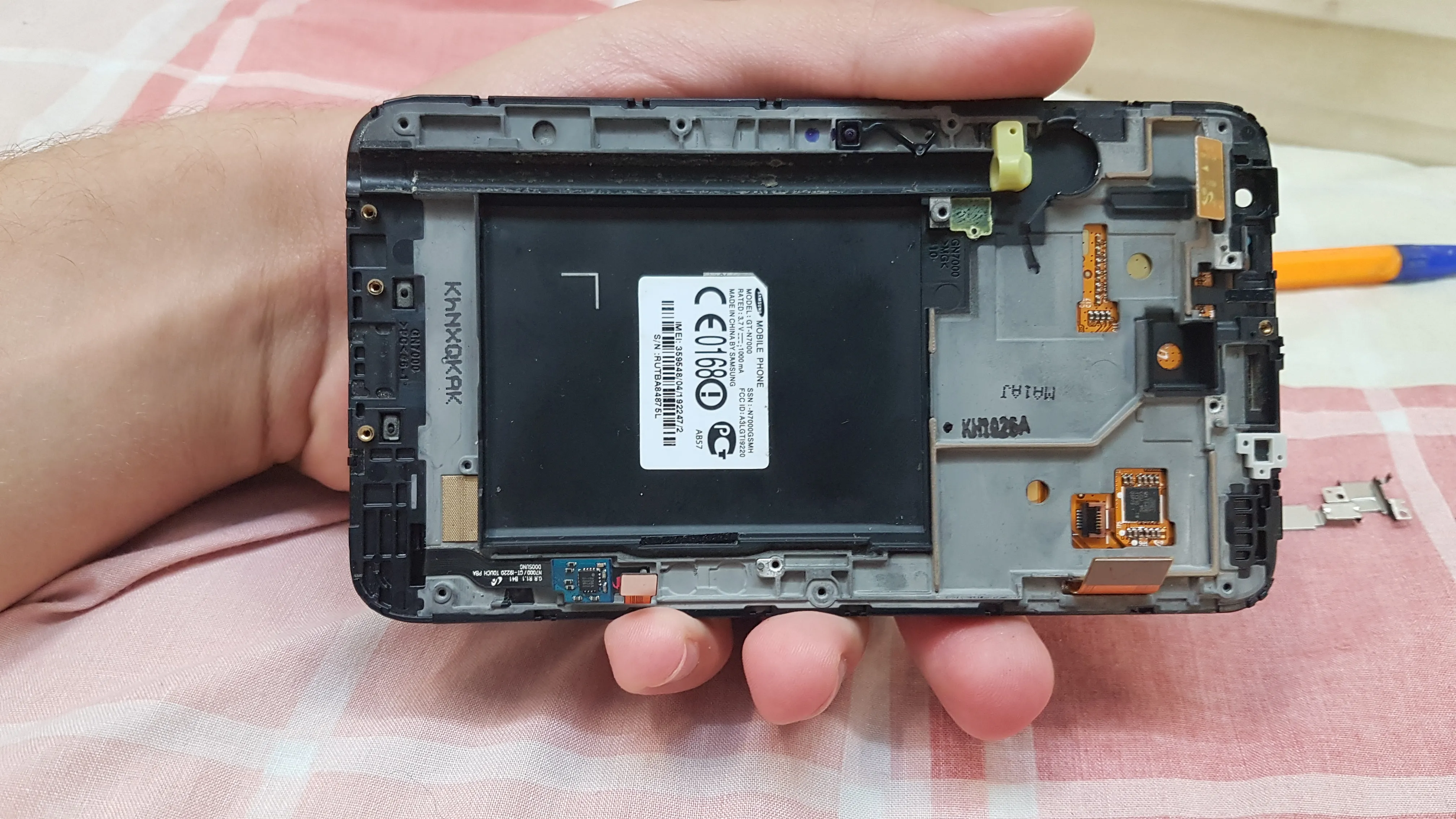

Корпус без неё представляет из себя всего лишь дисплейный модуль с навесной мелочевкой по типу вибромотора, датчиков и разъема для наушников.

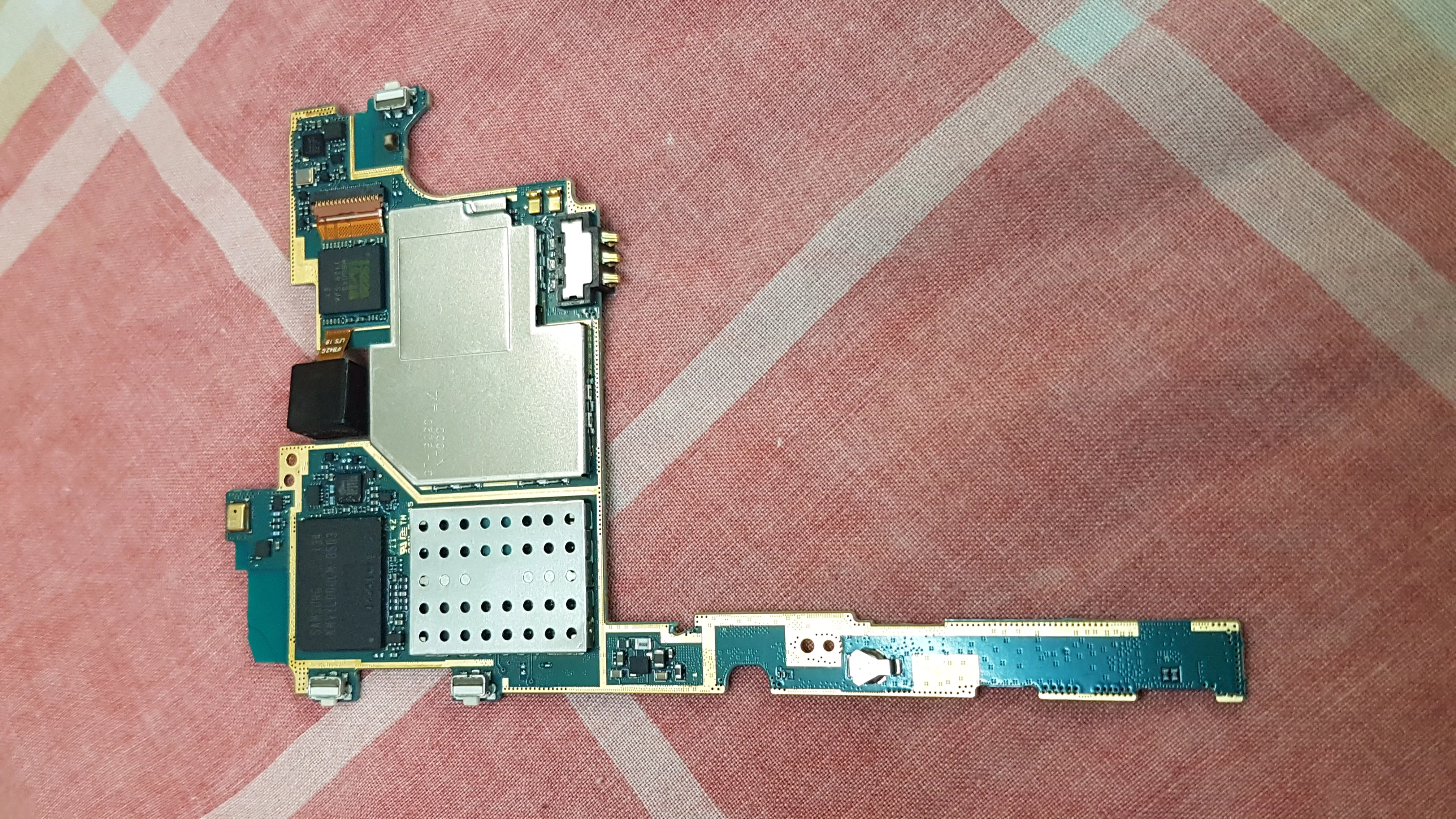

Материнская плата... Главная плата в любом смартфоне, на ней расположены все цепи питания, процессор, память. В ней хранится вся наша информация, фото, видео.

Давайте изучим её поближе с двух сторон, она вся усыпана элементами и чипами!

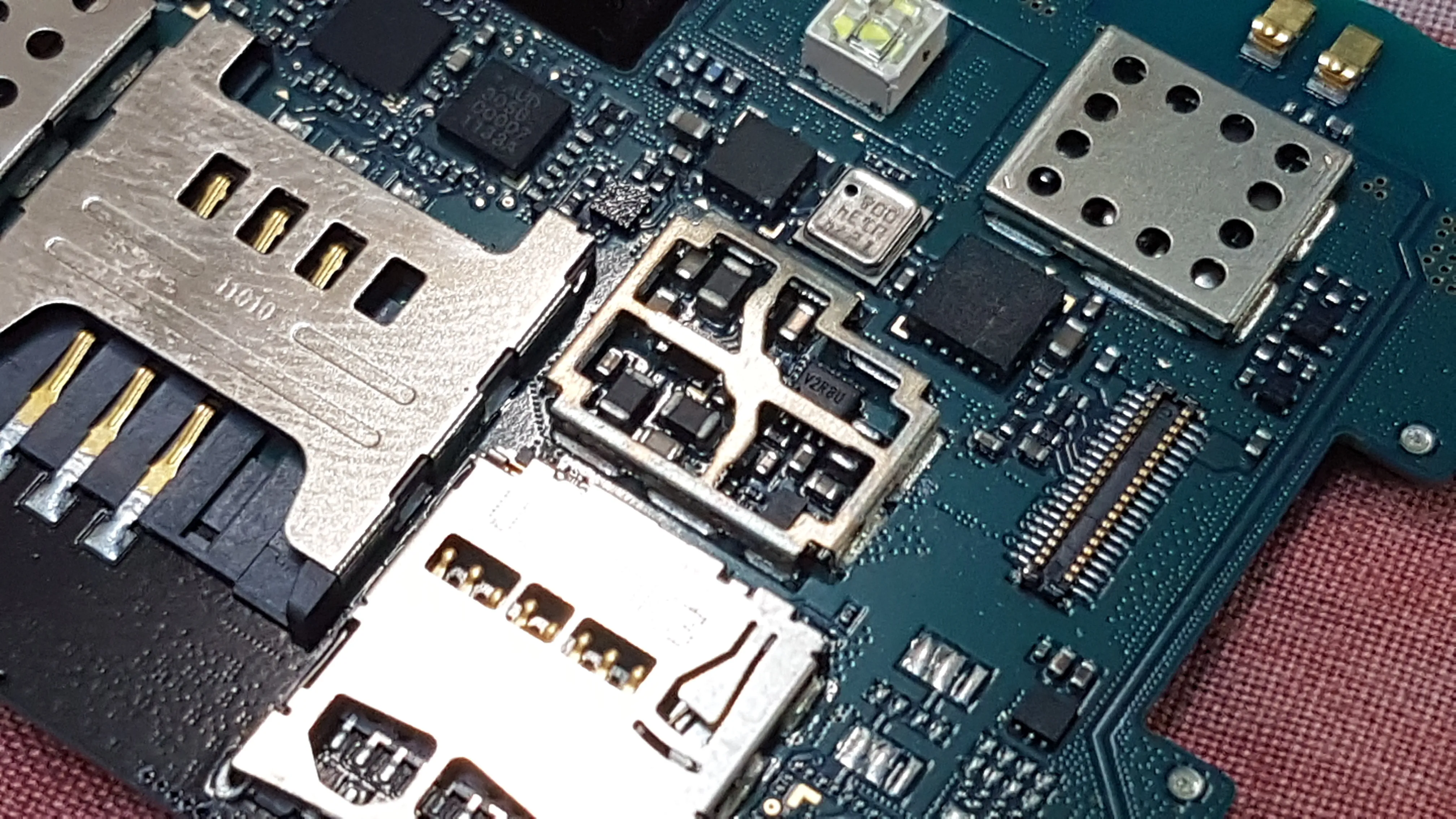

Откроем маленький экранчик и посмотрим, что под ним:

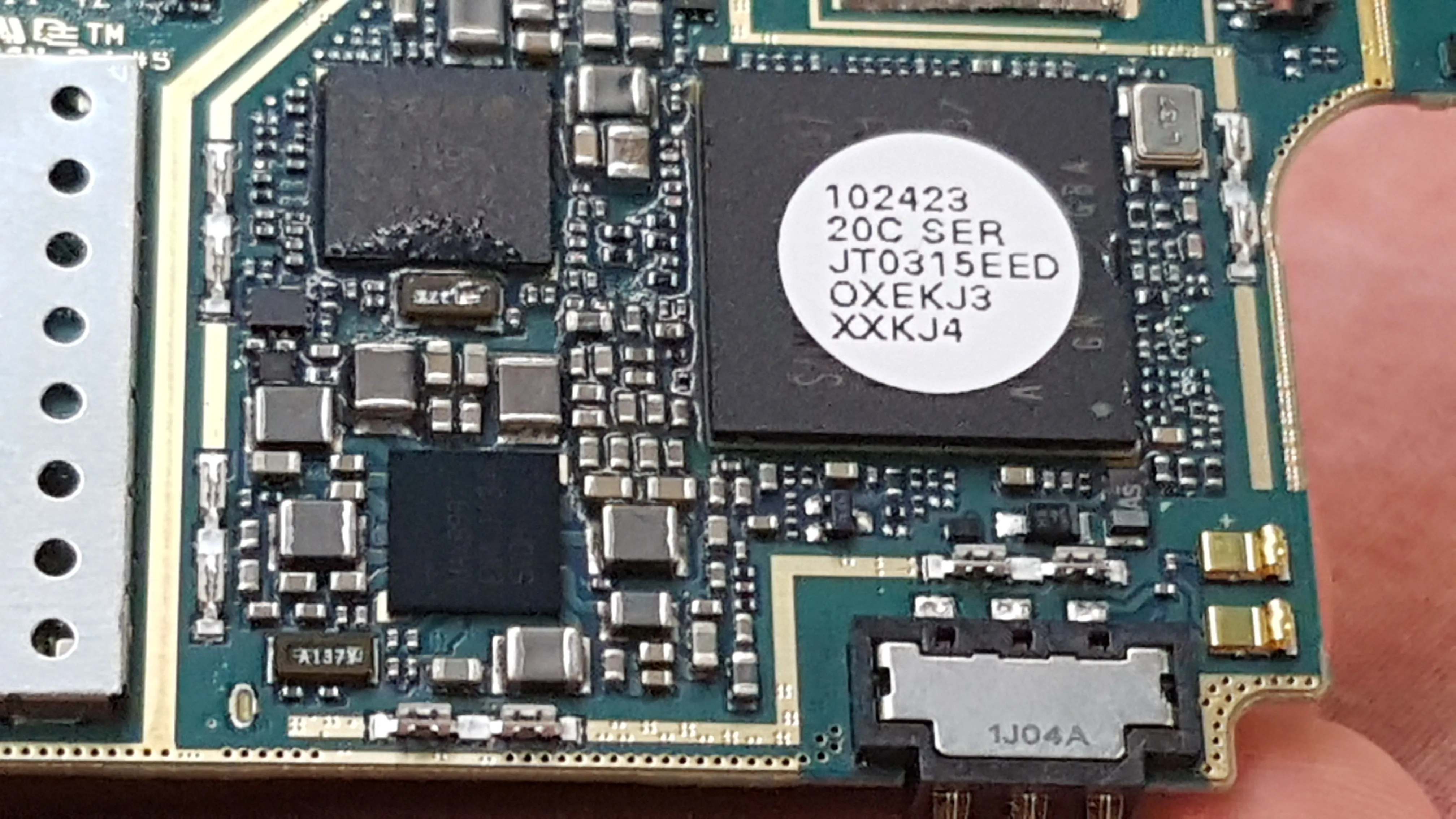

Тут у нас находится преобразователь питания, и даже не один.

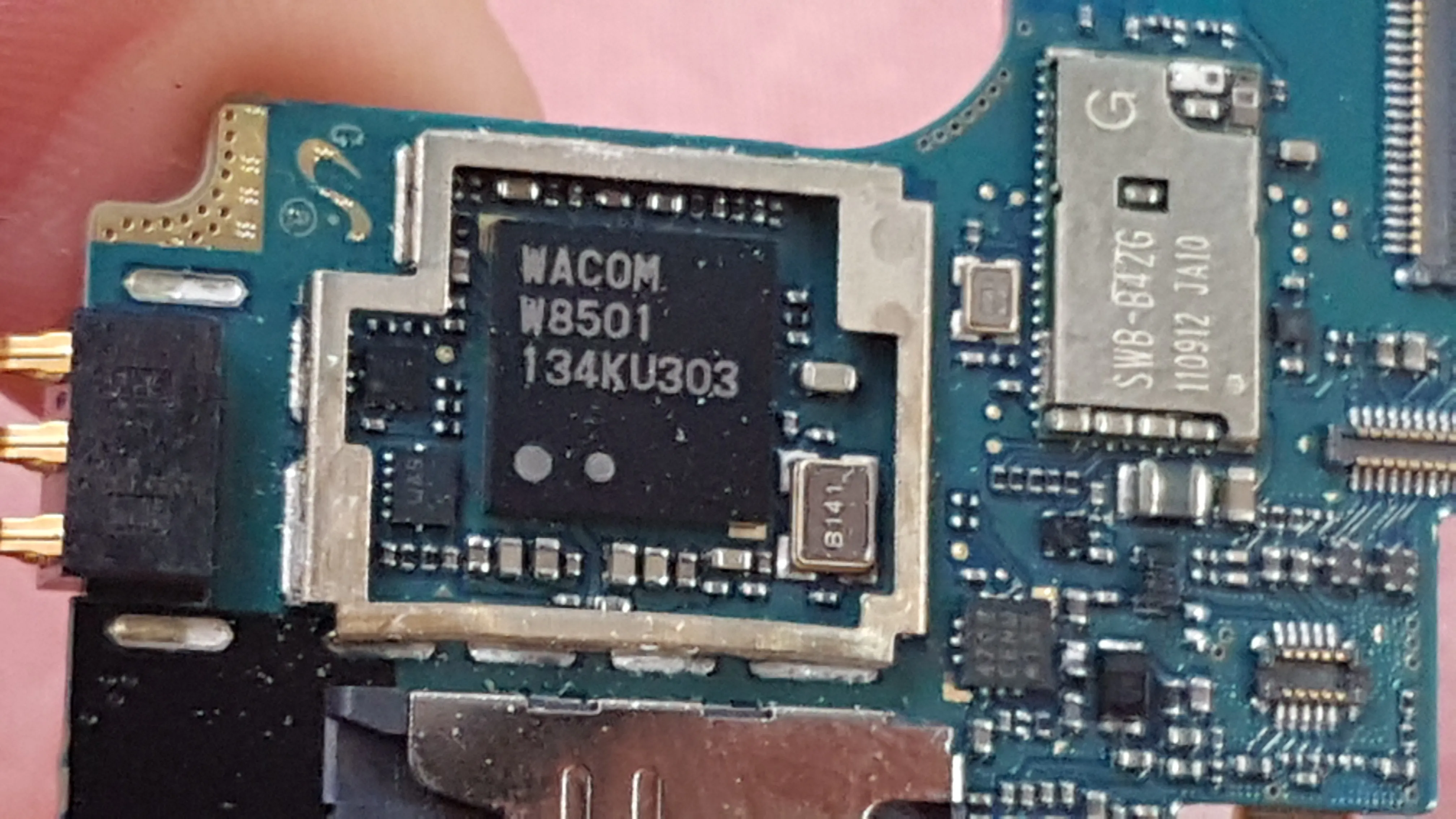

Под следующим экраном у нас чип, отвечающий за работу S-Pen, справа от его экрана распаян модем.

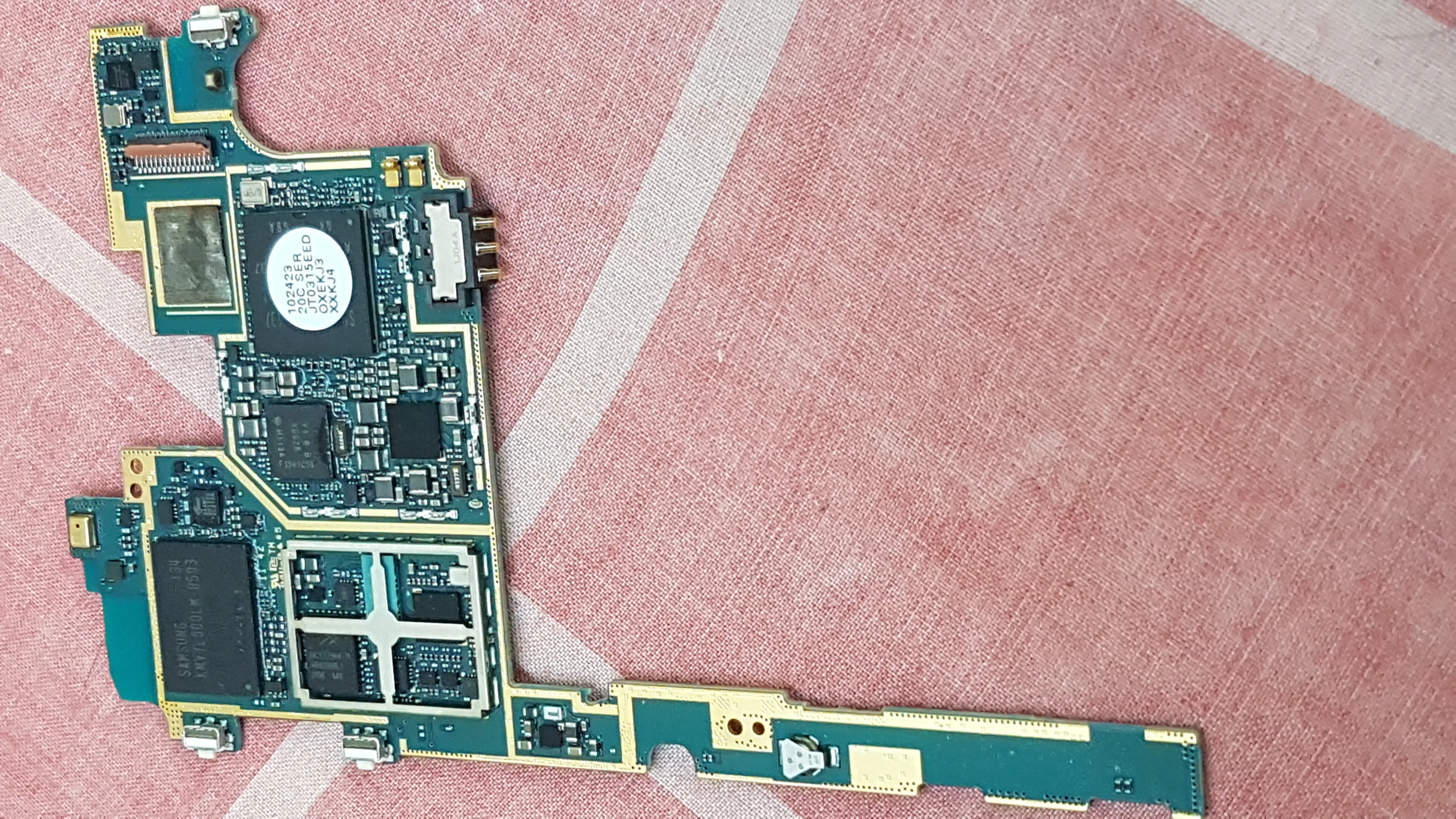

Идем дальше... Переворачиваем плату, с обратной стороны не менее интересно!

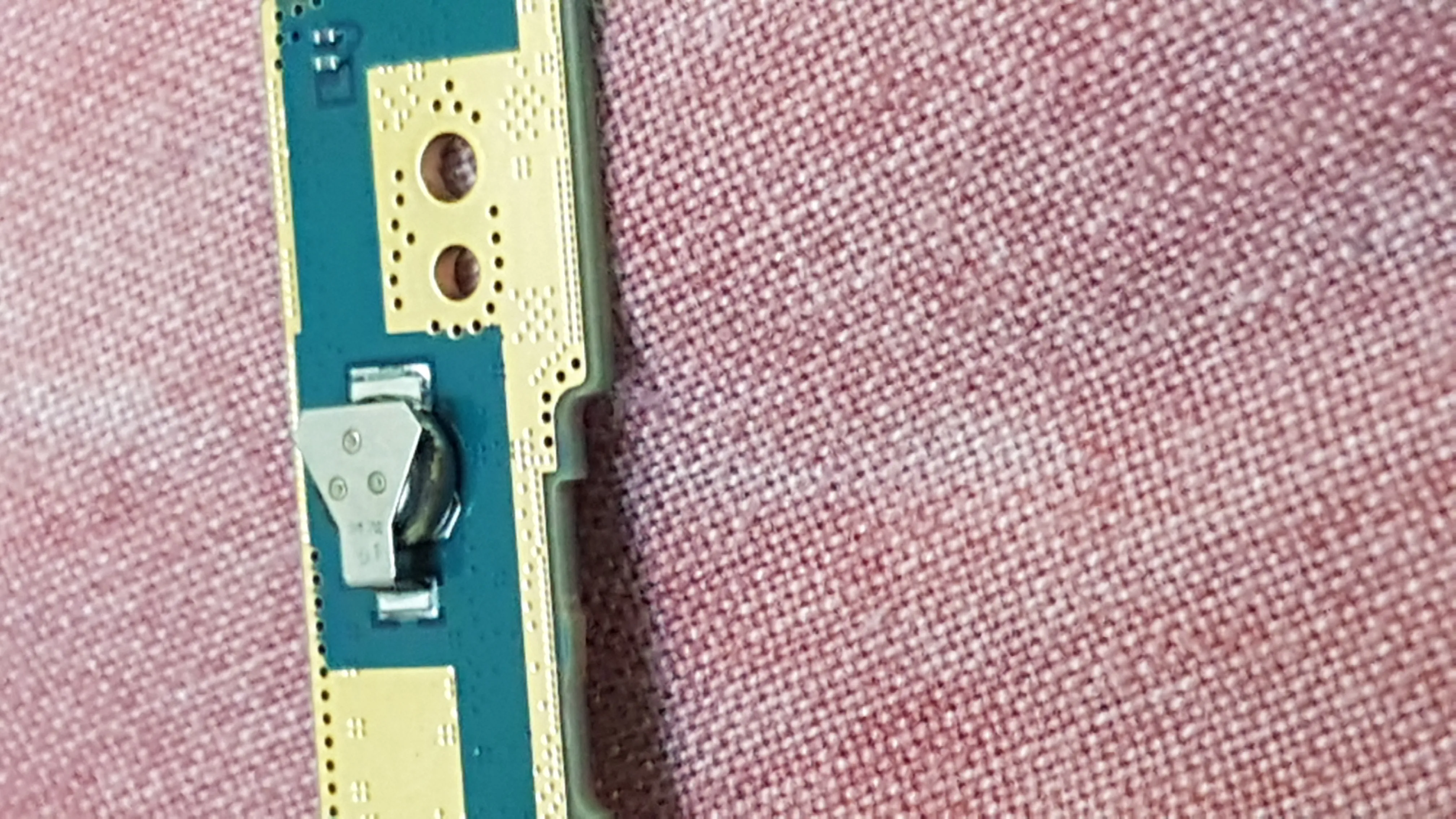

Сразу обращаю внимание на батарейку CMOS. Она очень маленькая, но она тут есть!

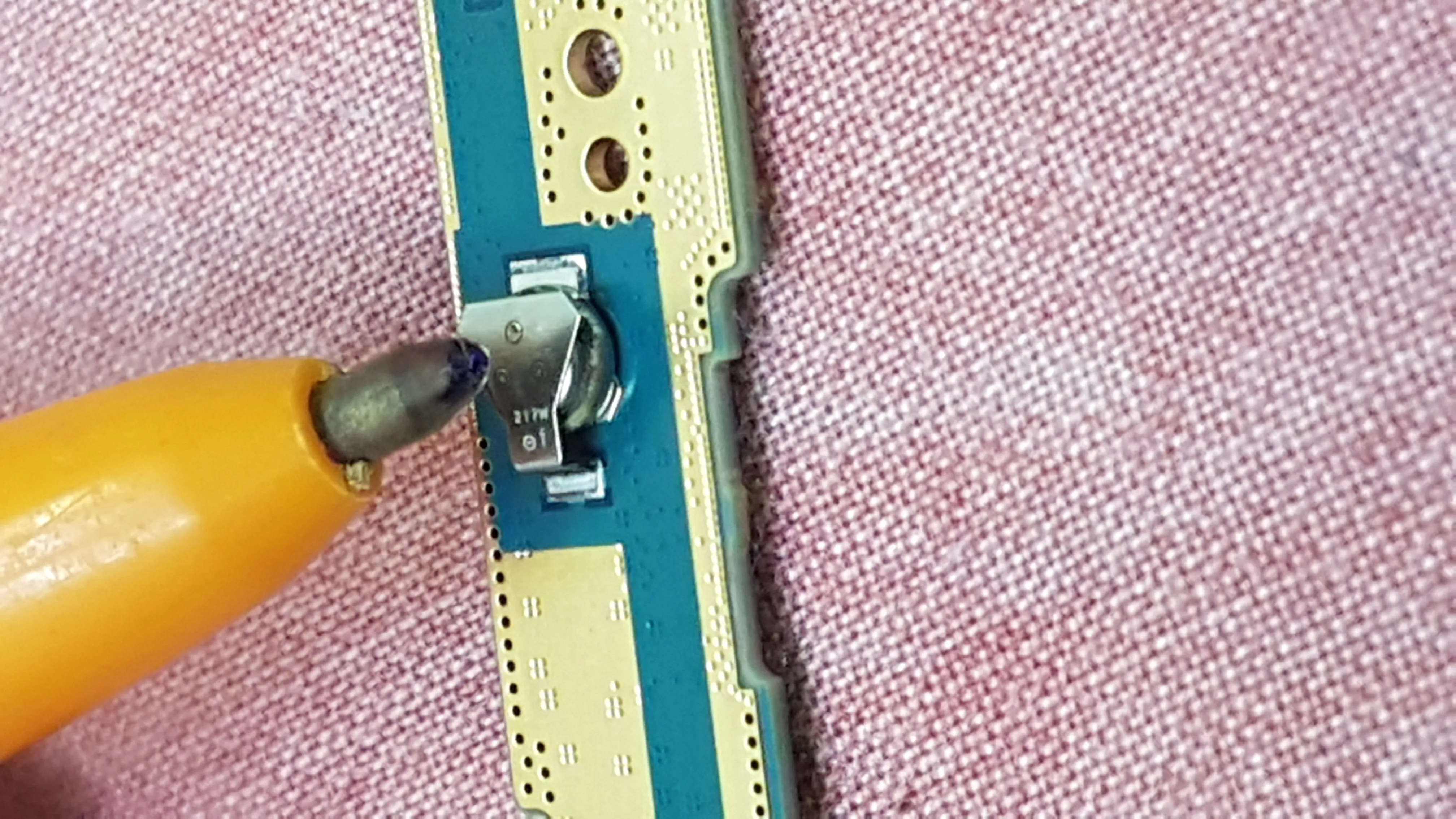

Вот в сравнении с кончиком обычной ручки :

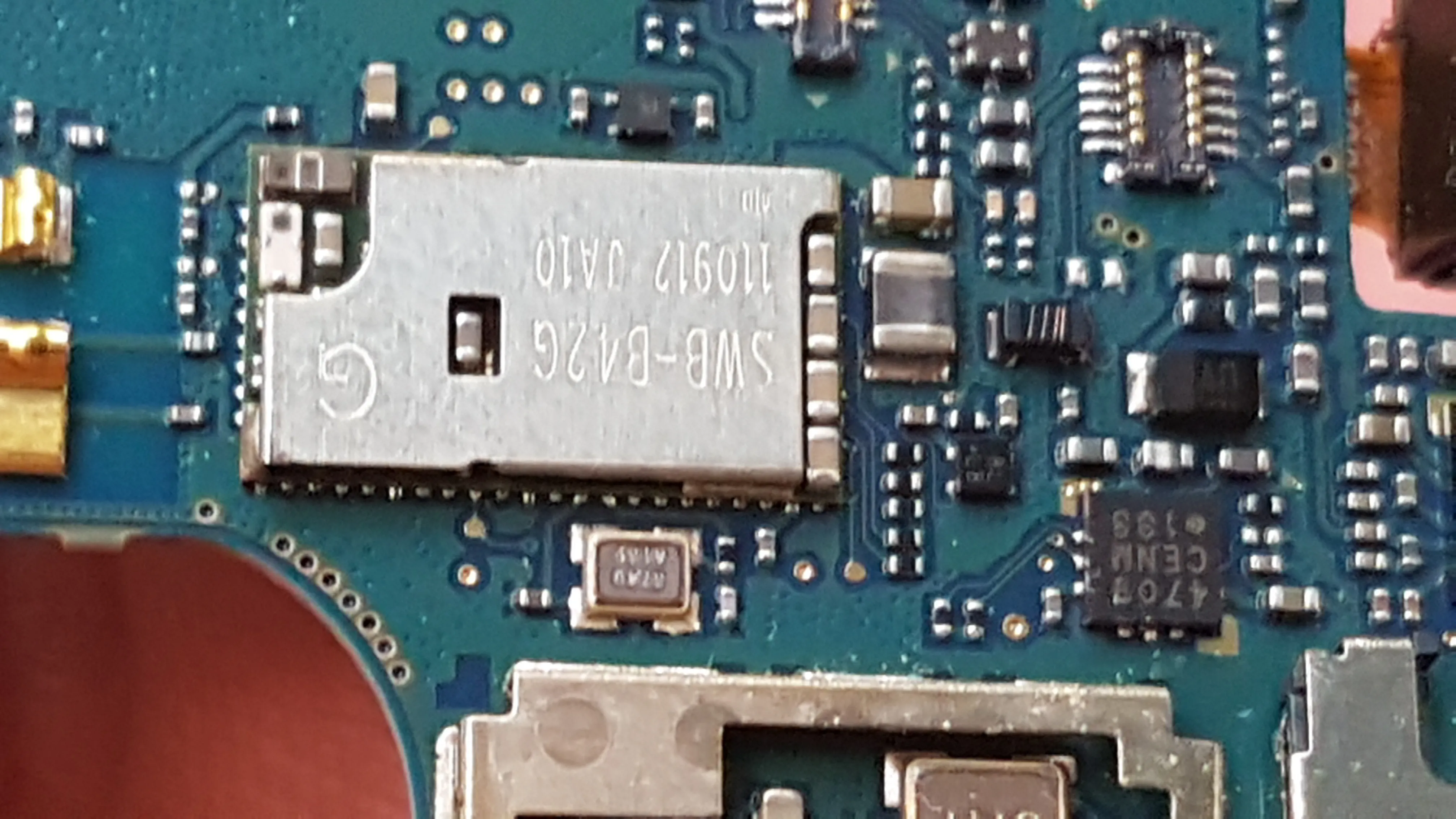

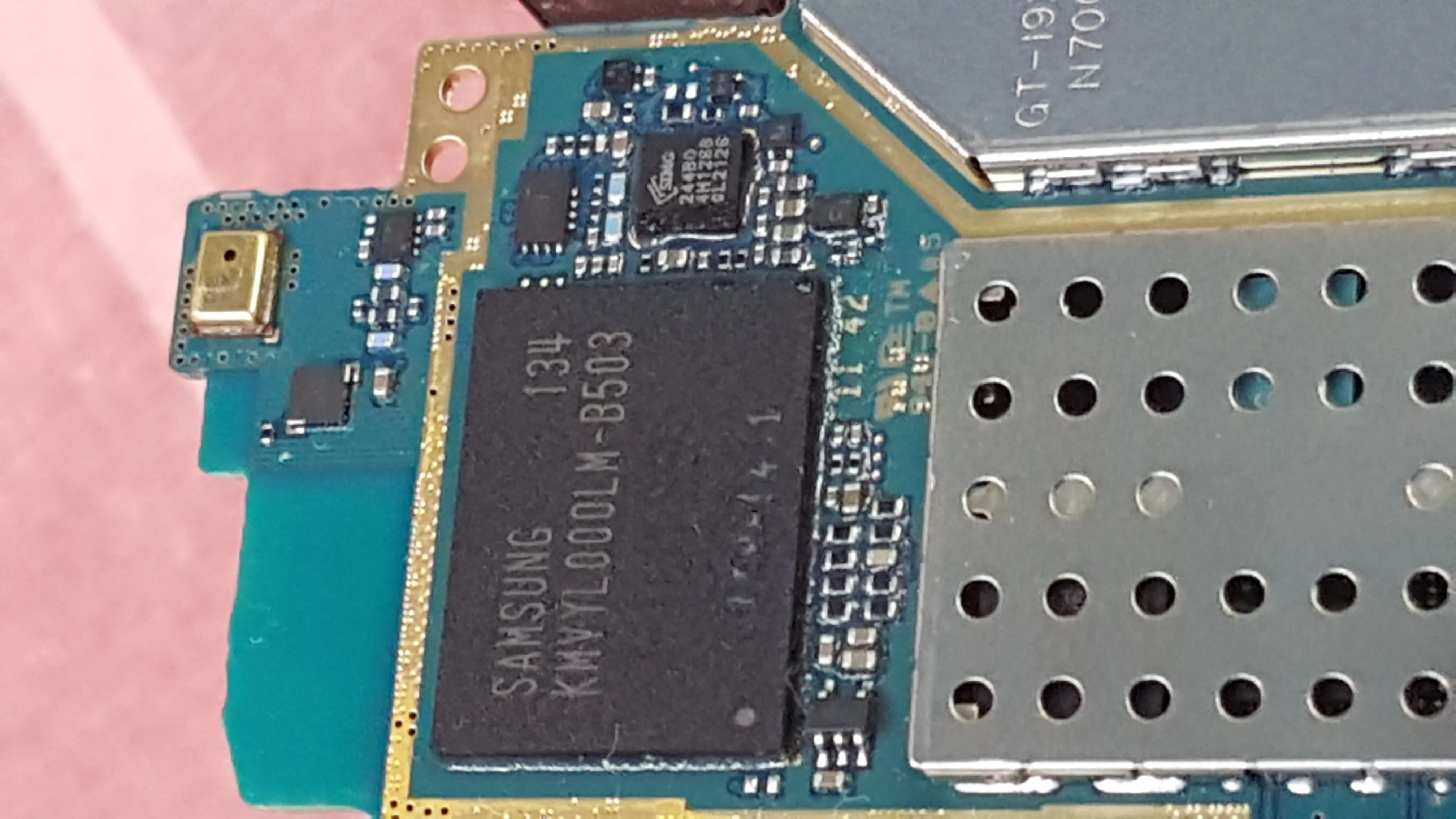

Идем далее, тут у нас распаян чип памяти:

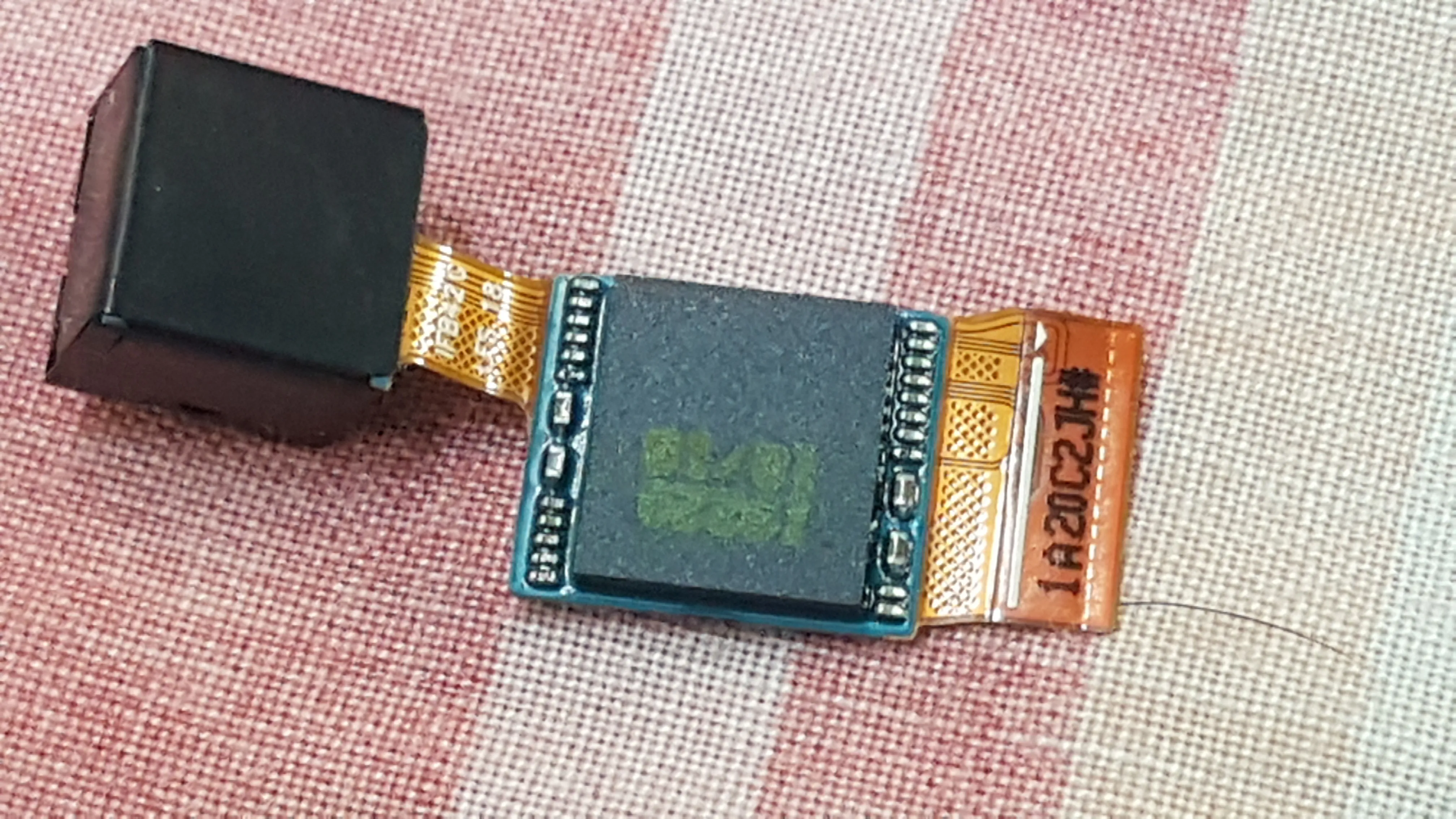

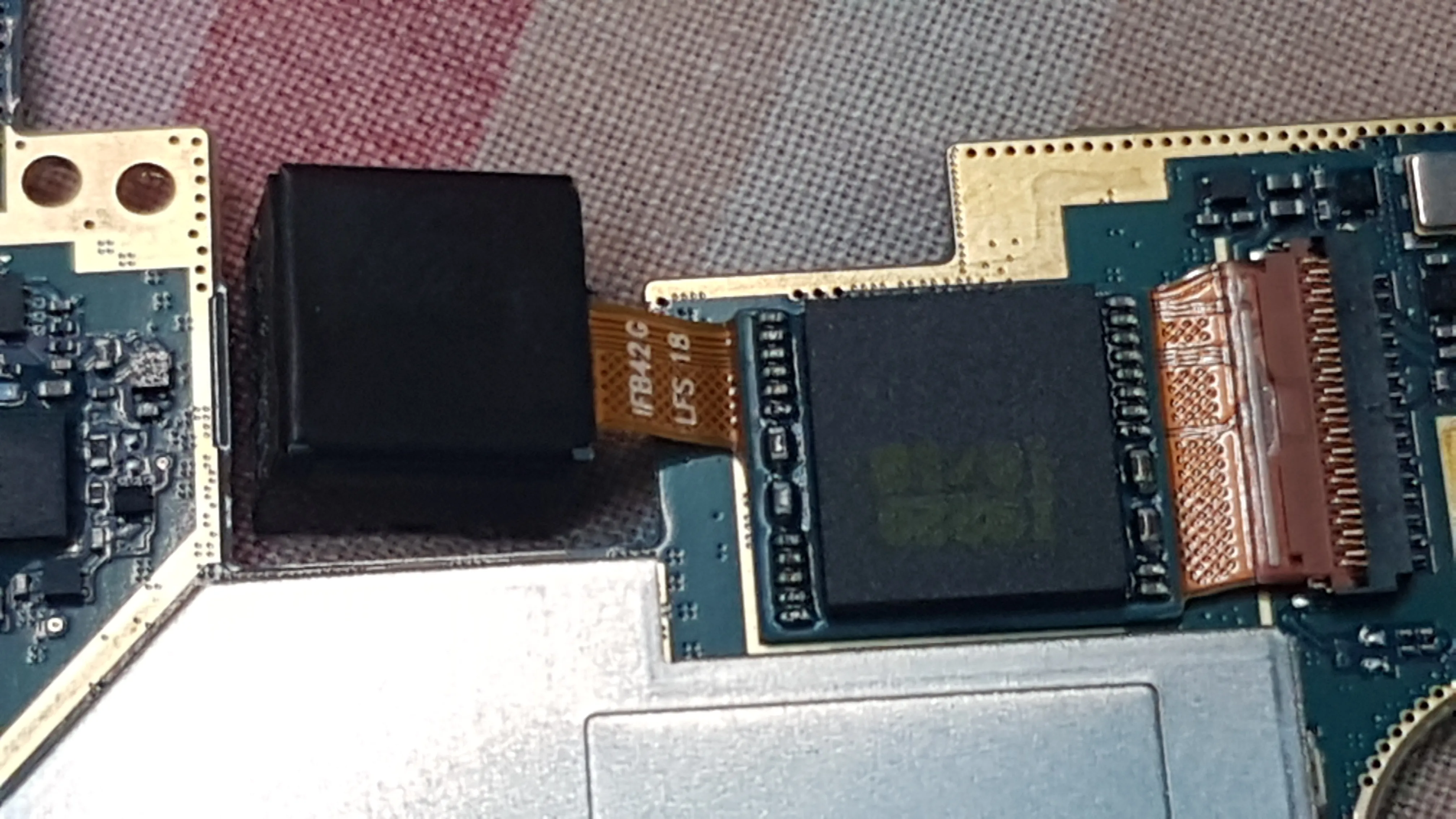

Кстати, тут располагается модуль камеры:

И у него есть отдельный чип, да еще с отводом тепла на саму материнскую плату. Прикольно.

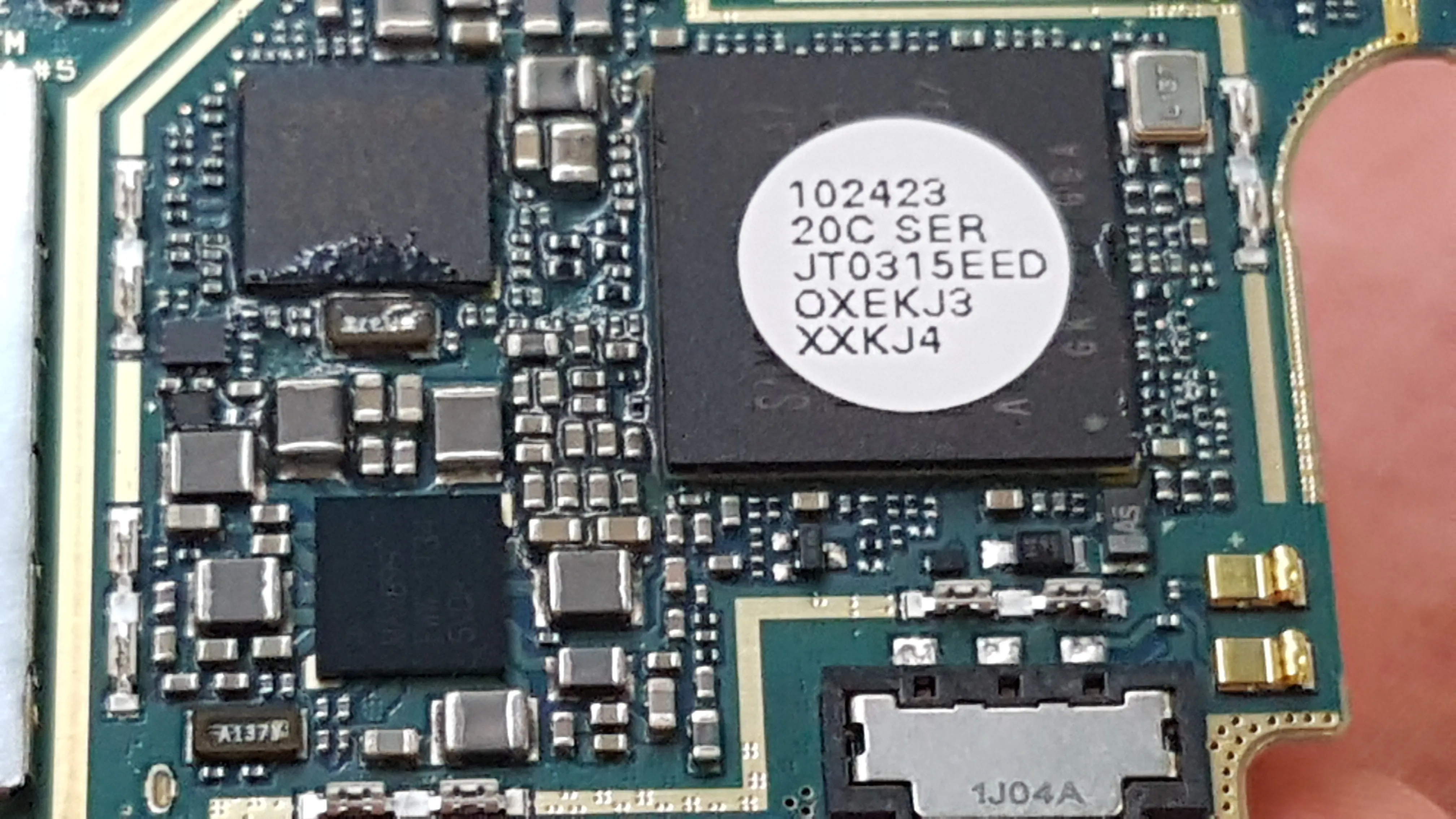

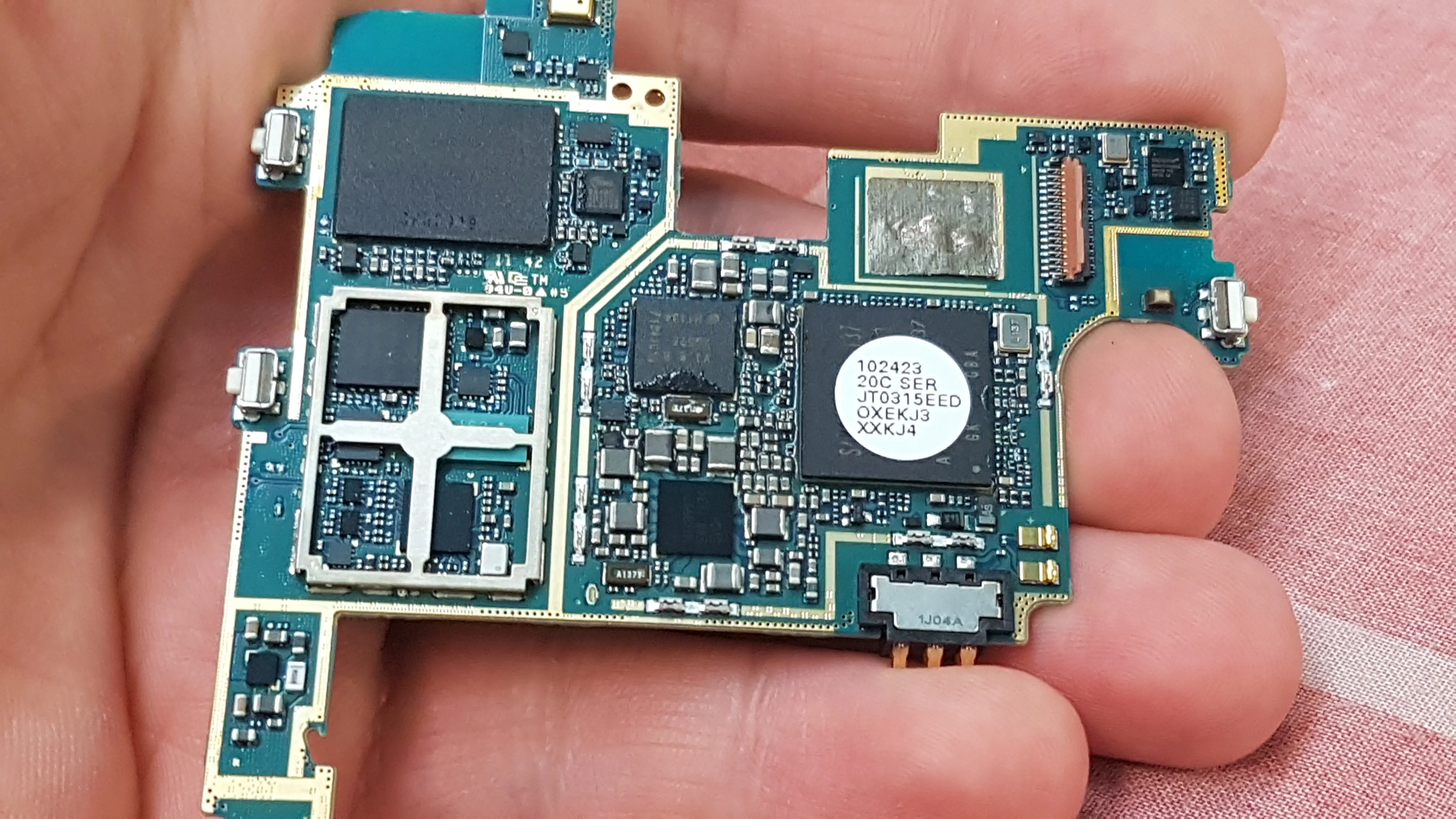

Под большим экраном у нас находится процессор Samsung Exynos 4

Выглядит нереально интересно, и мелко...

Под маленьким экраном рядом:

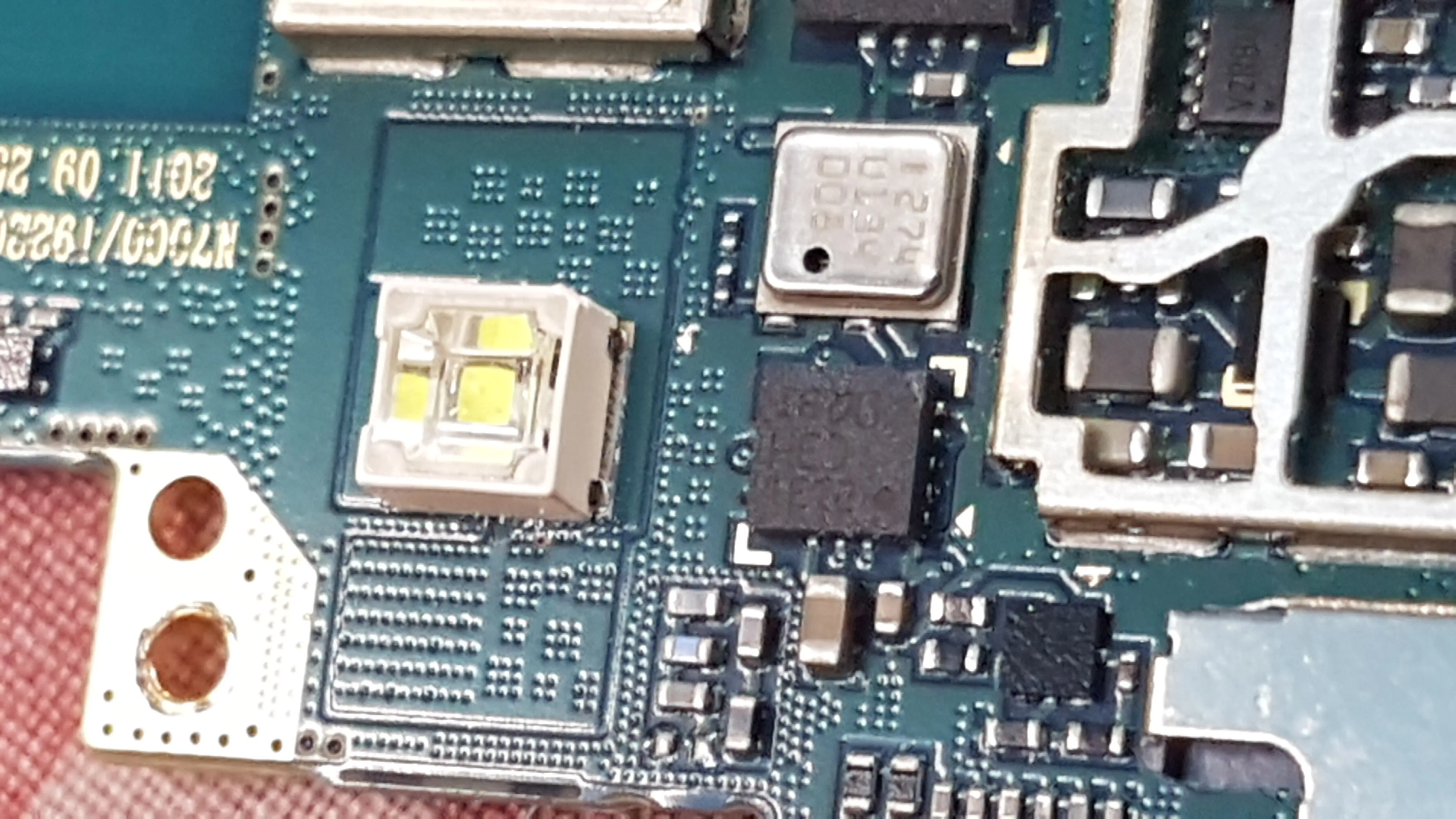

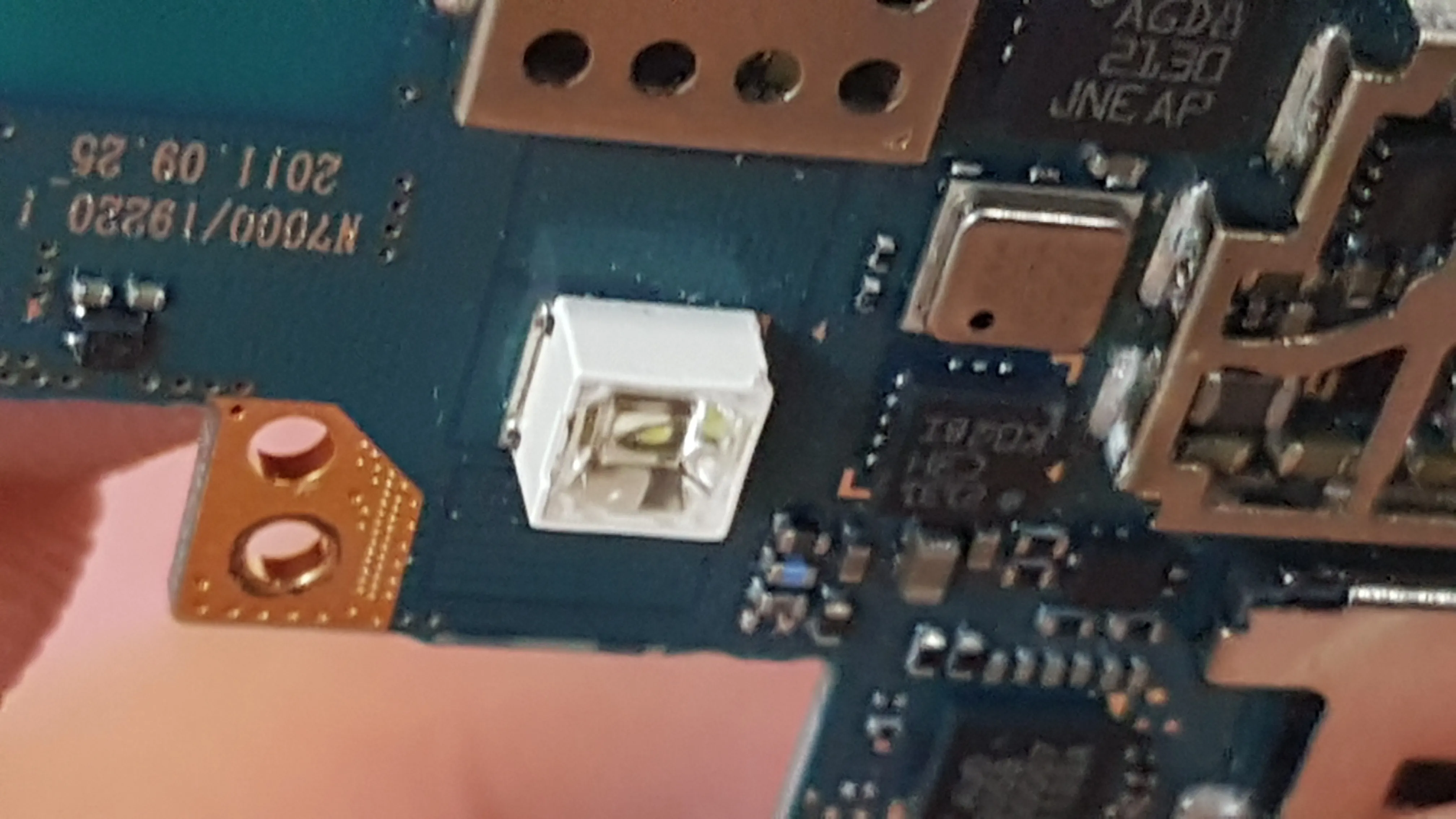

И чуть не забыл про один из интереснейших для этого форума момент... светодиодная вспышка:

Она просто распаяна на материнской плате и представляет из себя светодиод в неразборном пластиковом корпусе. Охлаждается он через дорожку-землю.

С материнской платой закончили, я думаю, мы рассмотрели все интересные и нужные моменты.

Приступим к самому интересному - дисплейному модулю. На нем остались еще кое какие детальки из навесного, а именно - вибромотор, датчики, фронтальная камера, разъем для наушников и разговорный динамик.

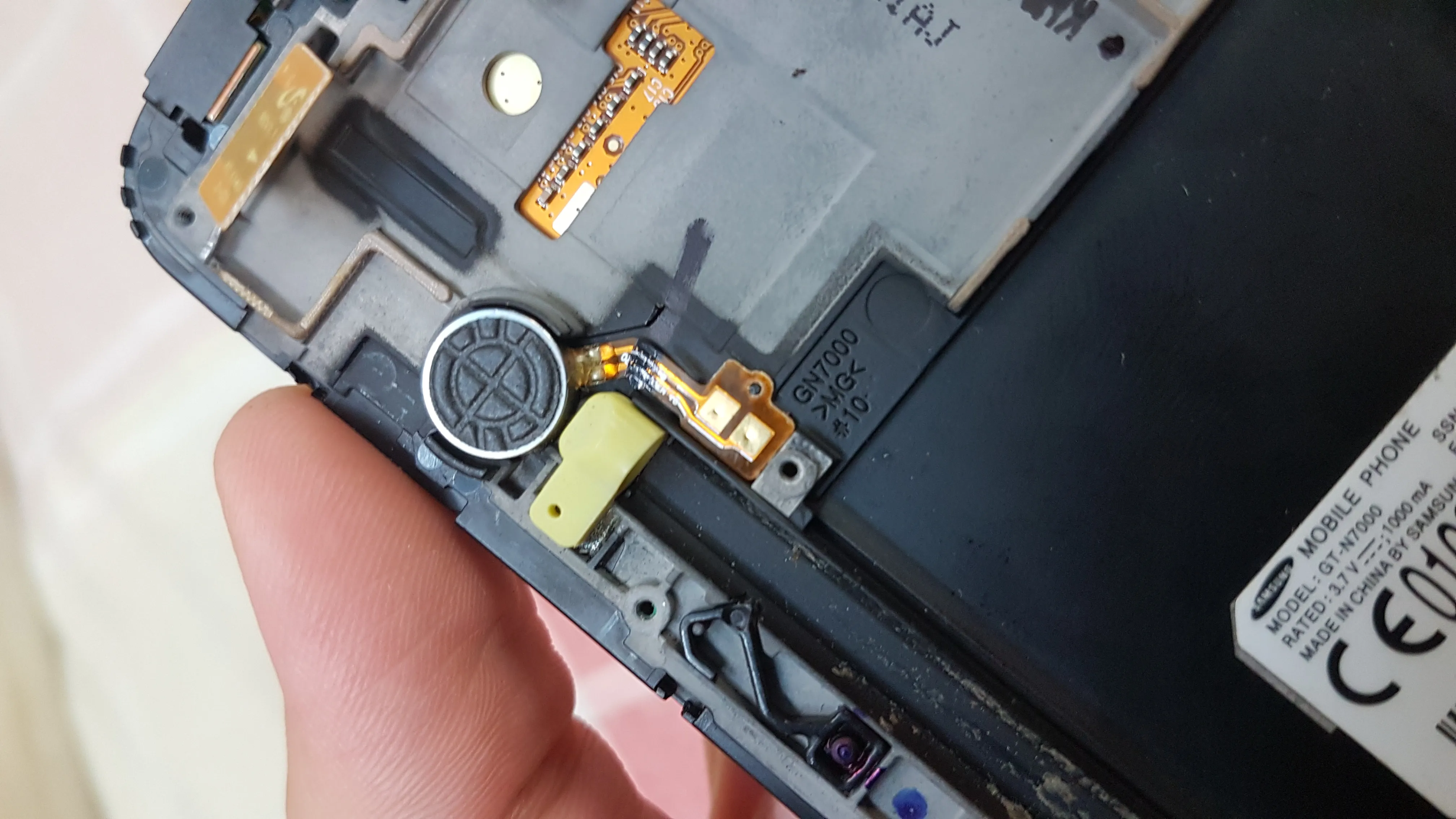

Начнем с вибромотора.

Он выглядит как батарейка-таблетка. В корпус он вклеен на жестком двухстороннем скотче, с материнской платой у него прижимной контакт. Вынимаем.

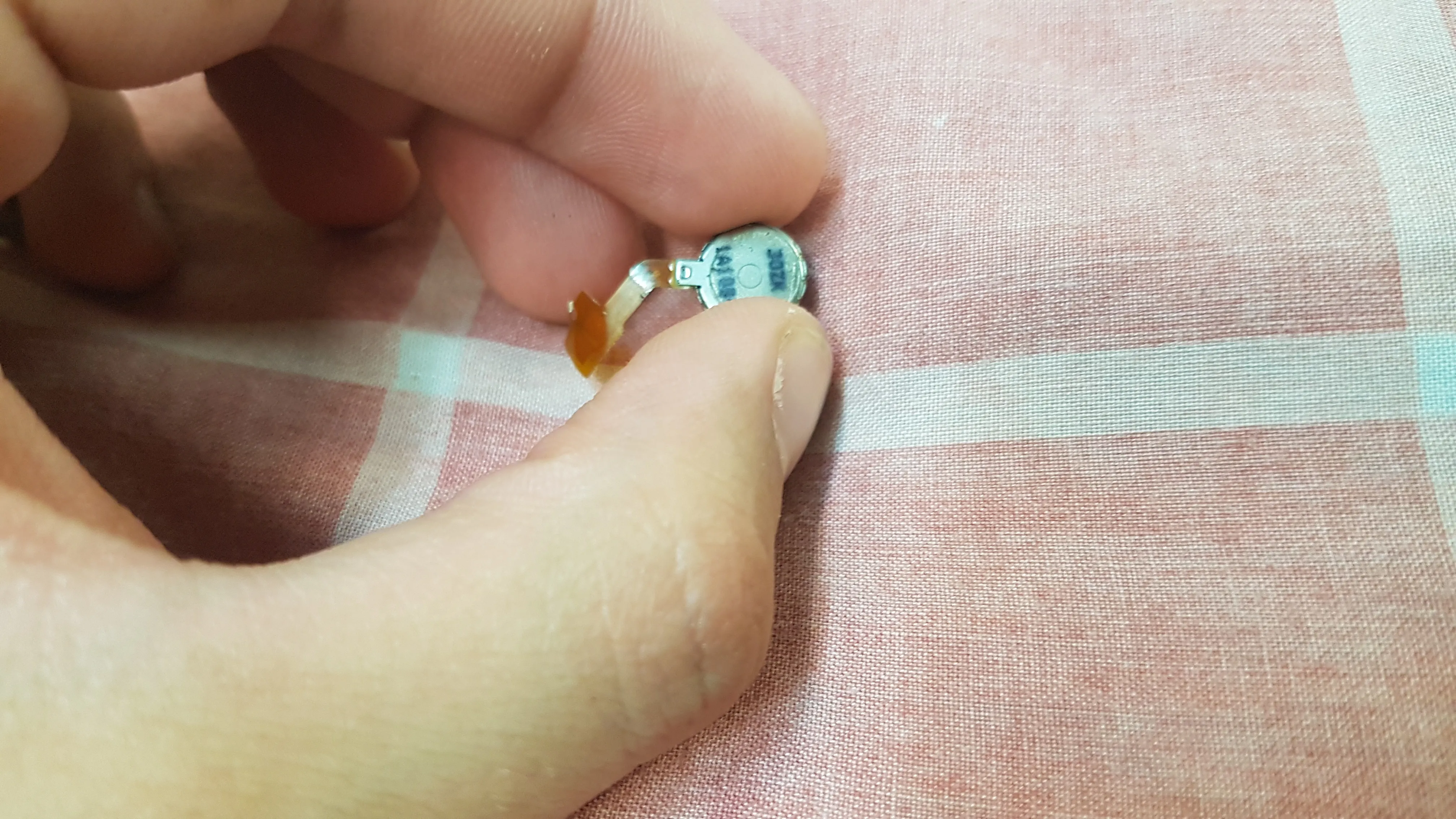

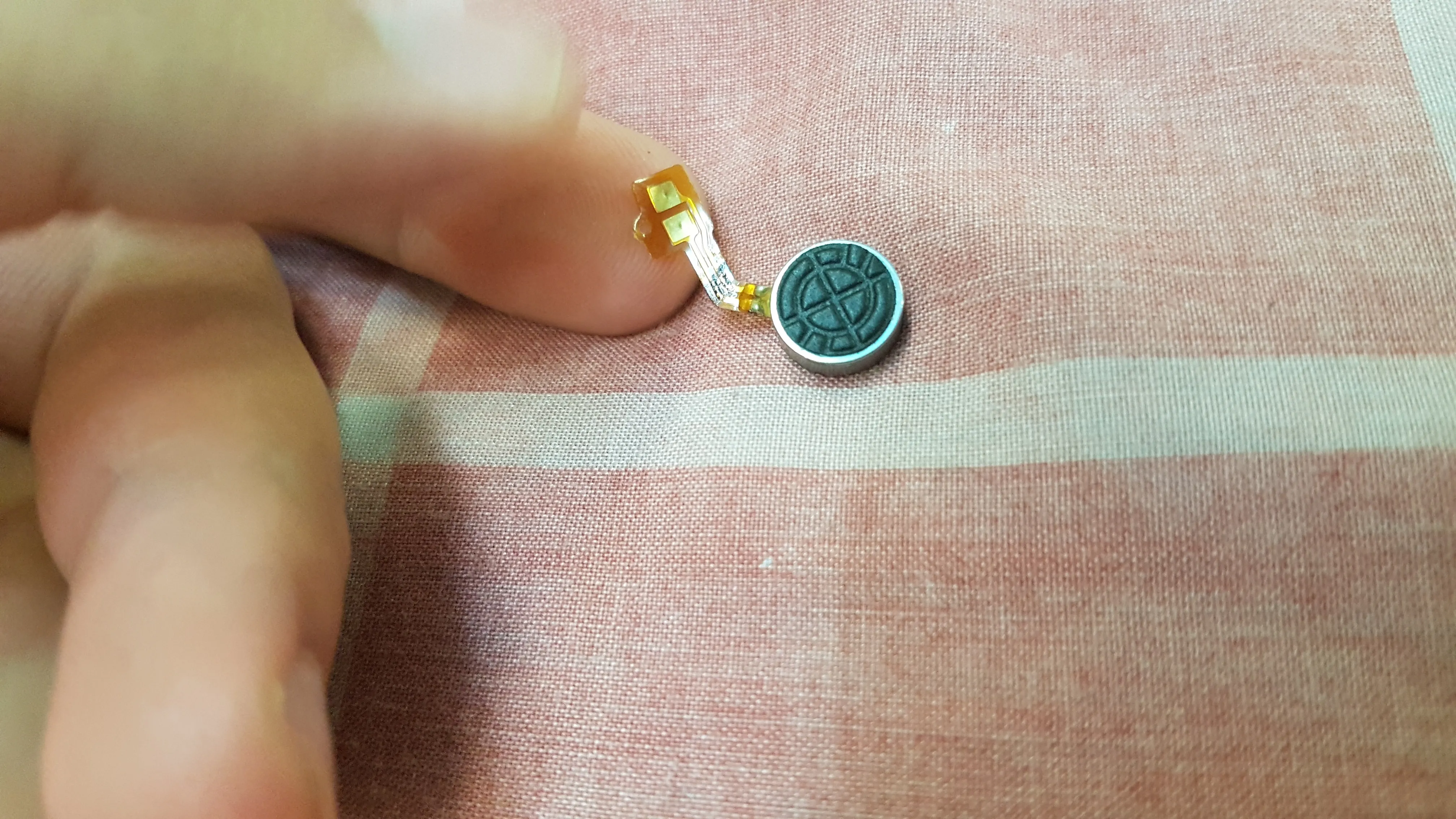

Такая вот таблеточка. Внутри находится магнит и катушка медной проволочки.

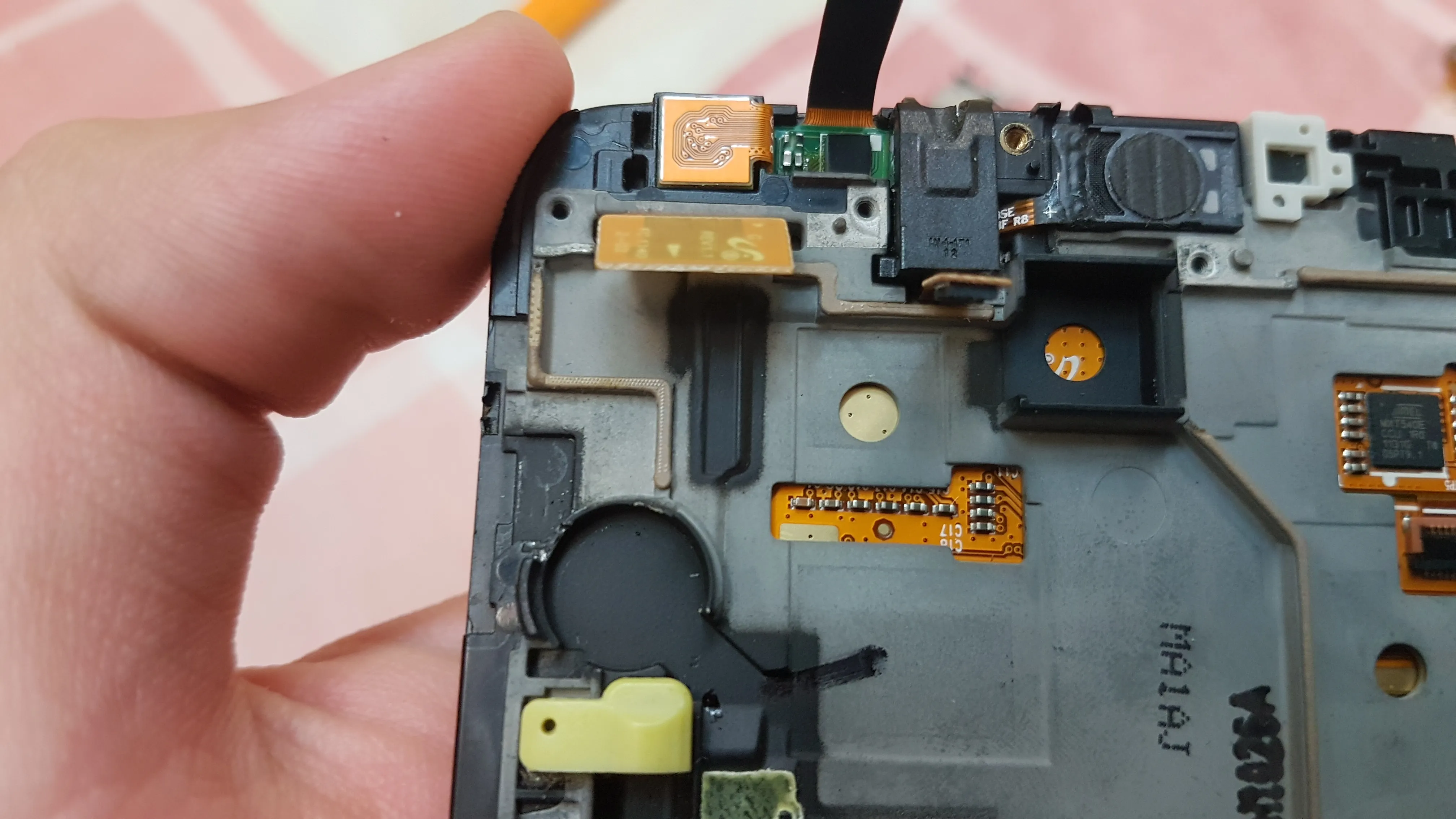

Переходим дальше, датчик приближения, освещенности и фронтальная камера, до этого они были закрыты экраном, но я его открутил:

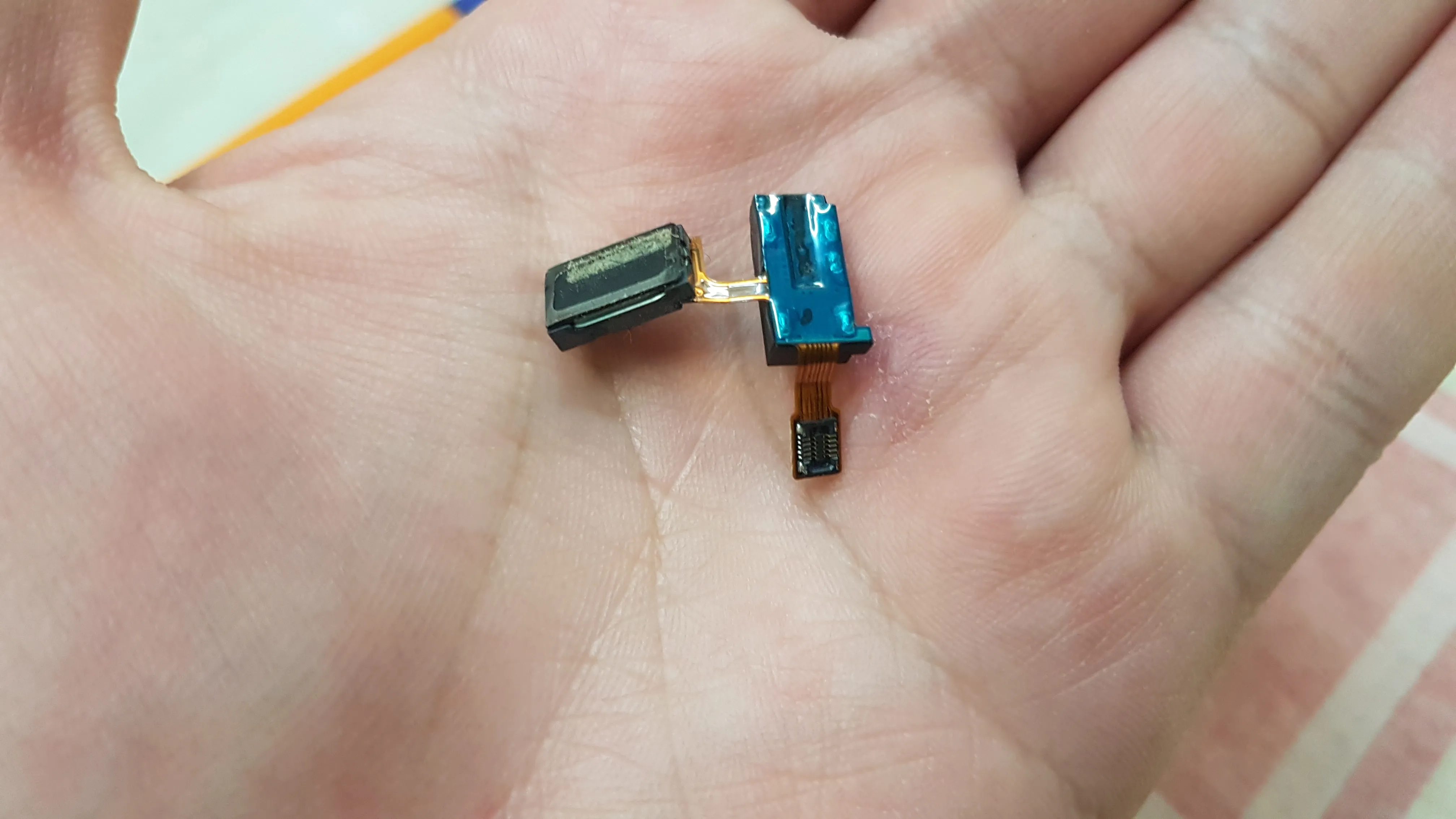

Вынимаем сначала разъем для наушников и разговорный динамик:

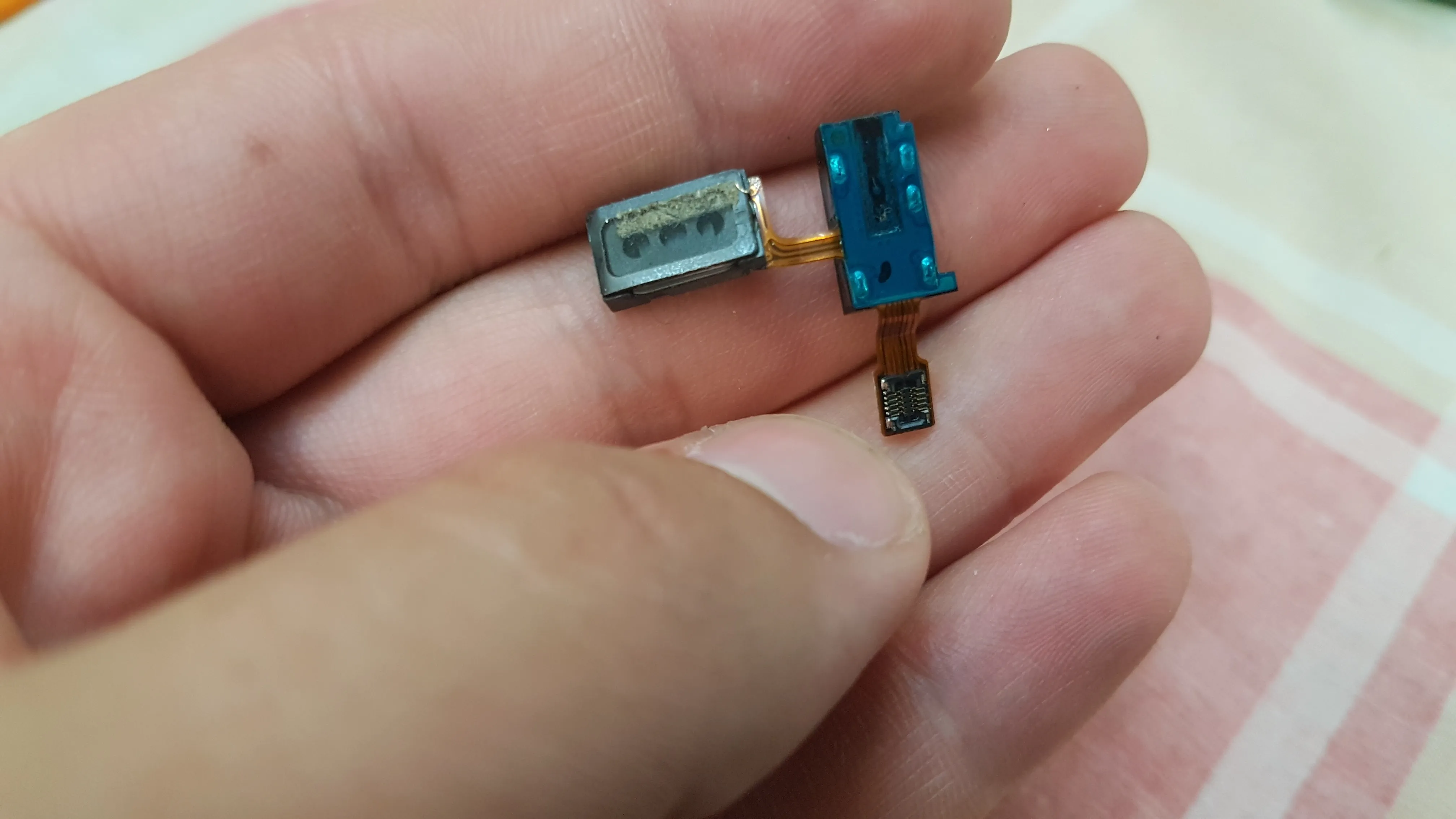

Под сеточкой у нас находится обычный динамик, самого обычного качества. А могли бы что нибудь получше засунуть сюда, да даже полноценное стерео можно было бы сделать...

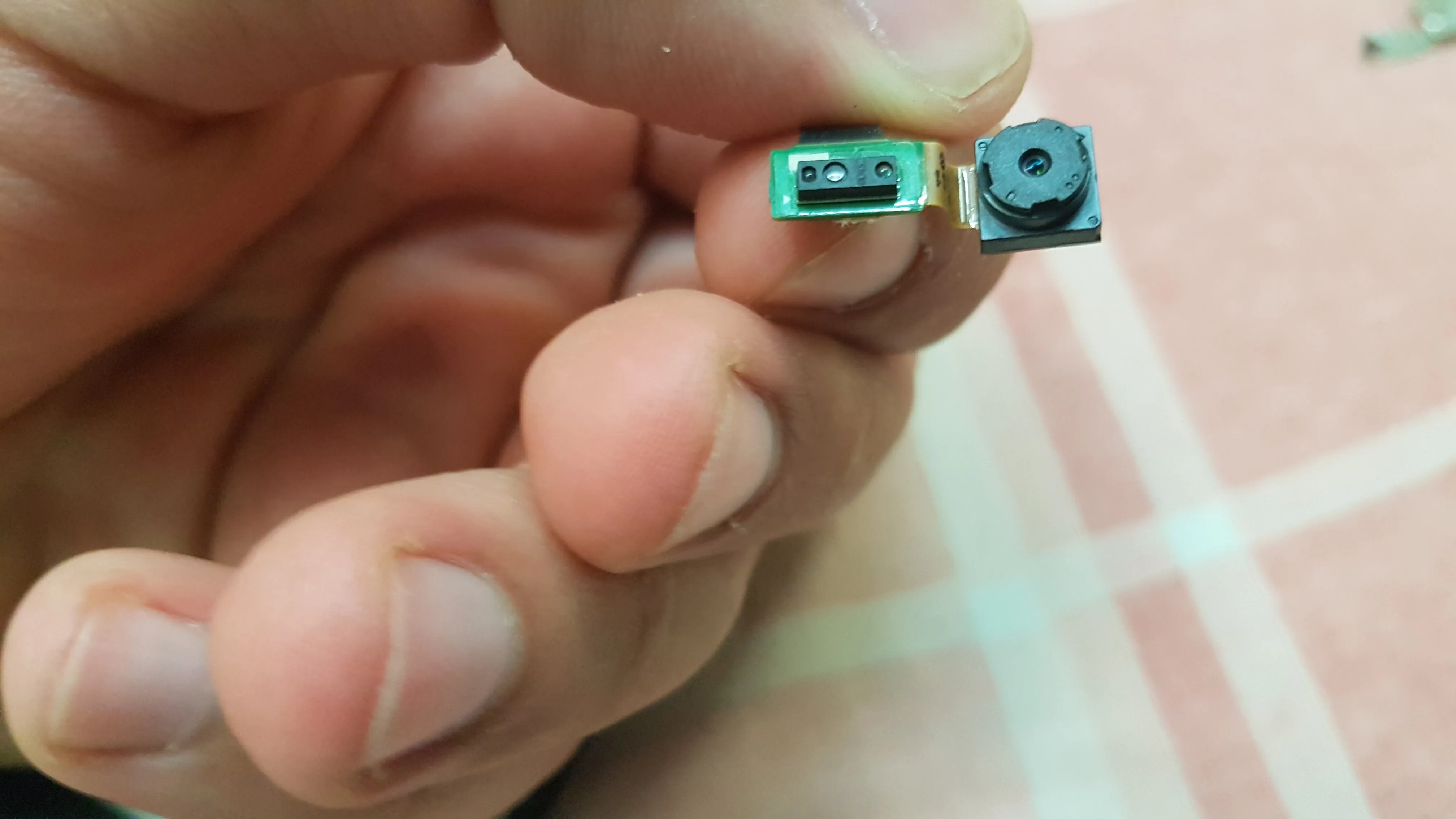

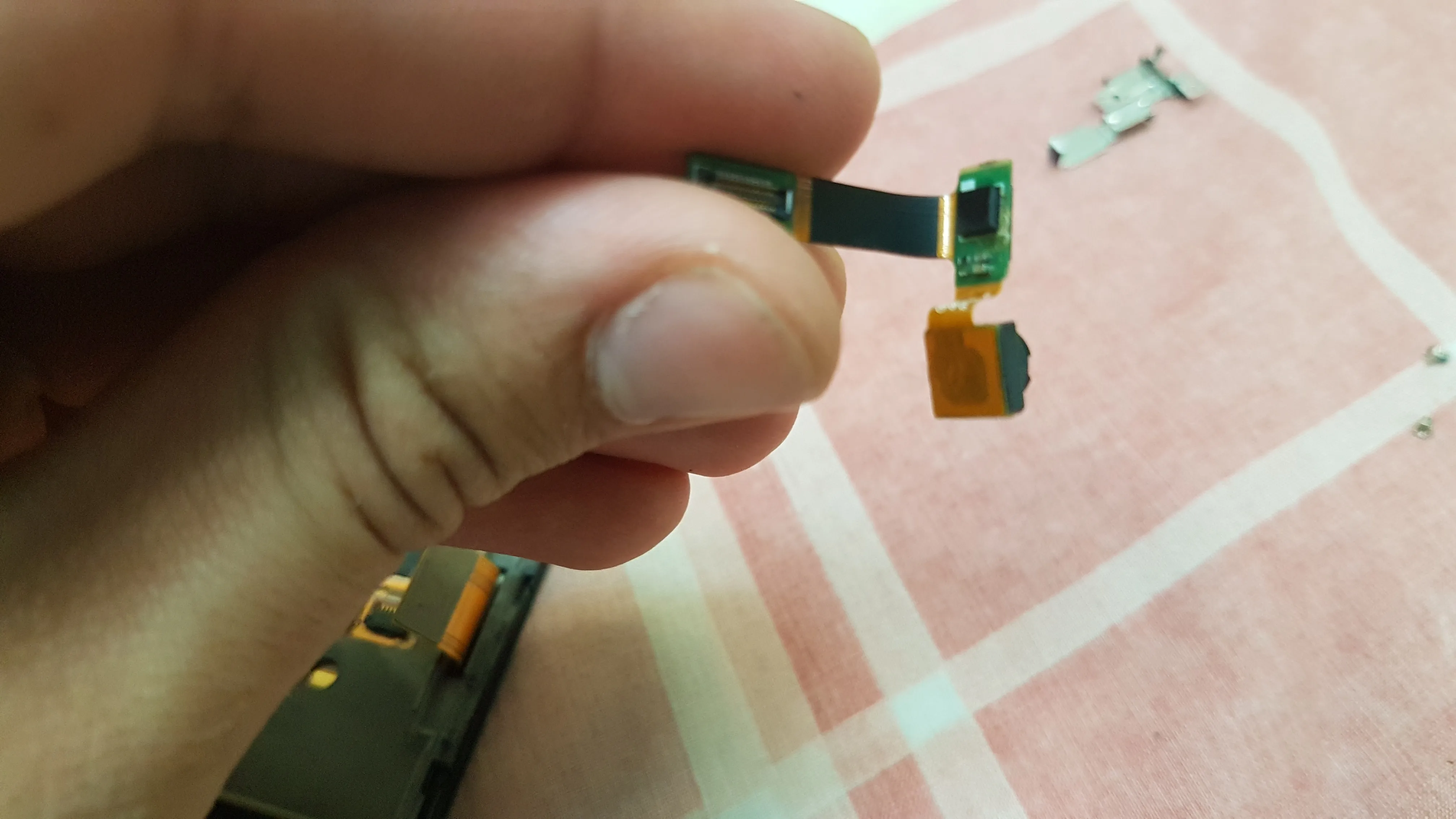

Теперь датчики и камера:

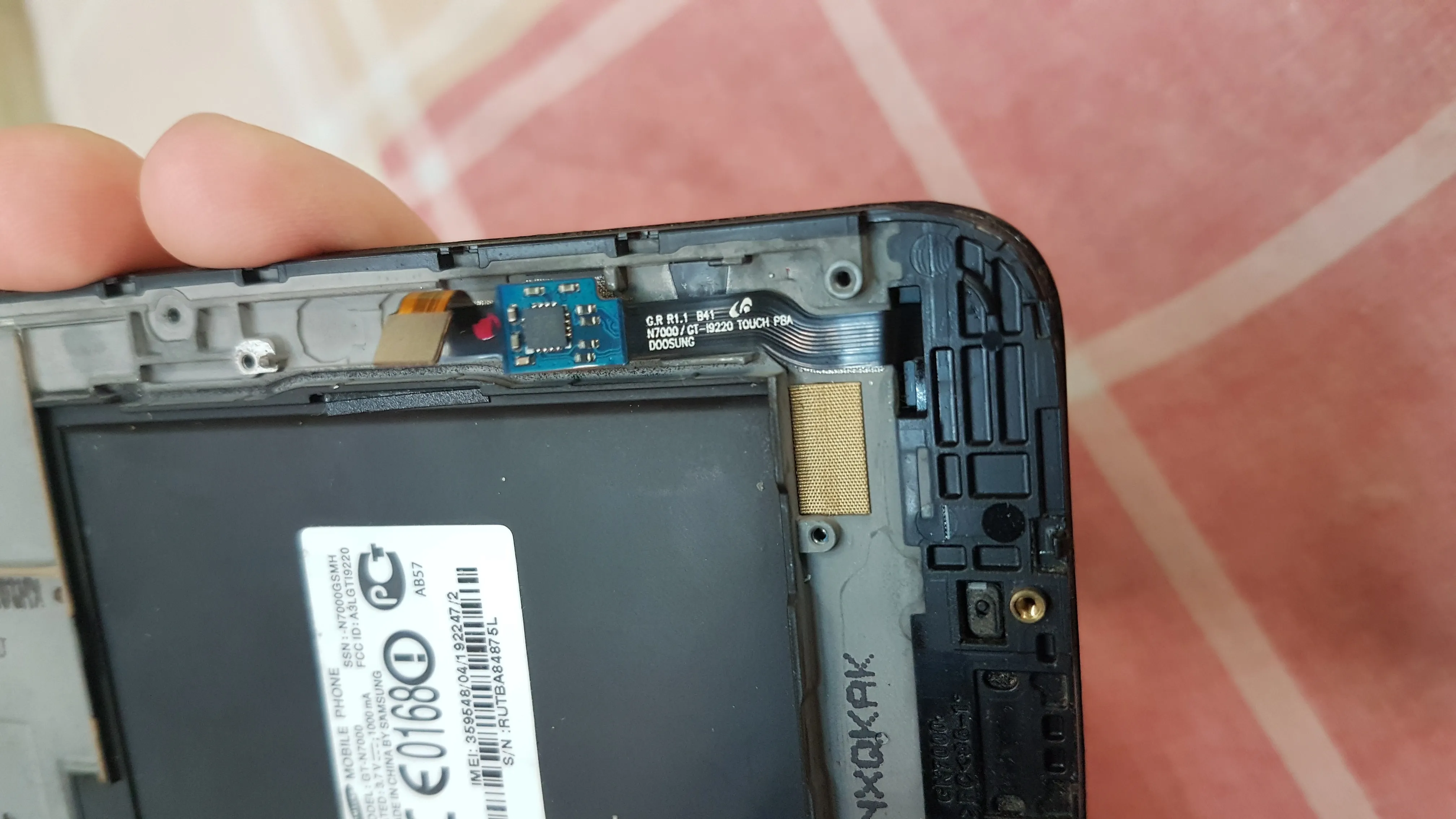

И остался у нас лишь шлейф на нижние кнопки, но он уходит под дисплейный модуль.... так что просто взглянем на него))

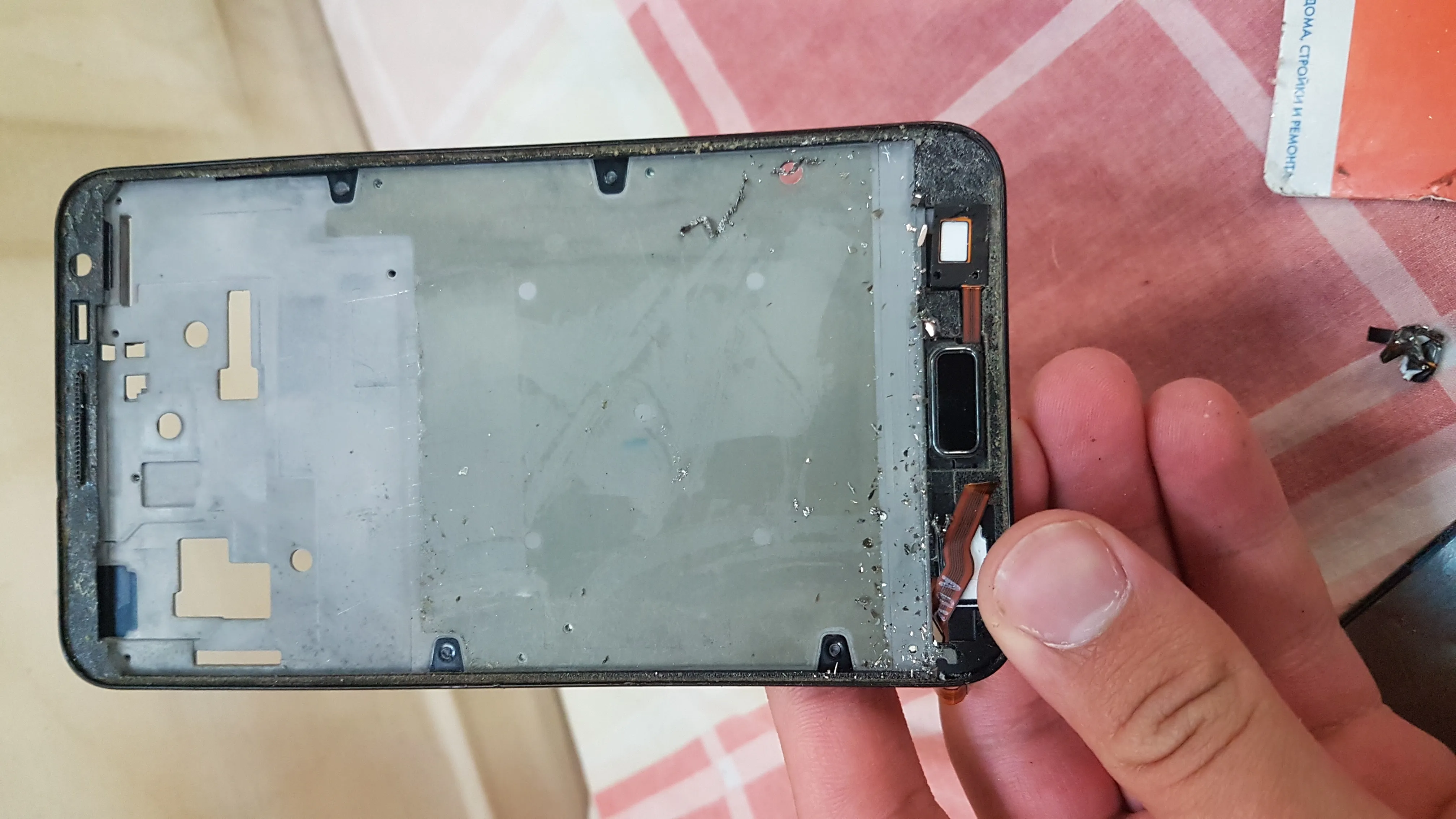

Все, у нас остался голый дисплейный модуль.

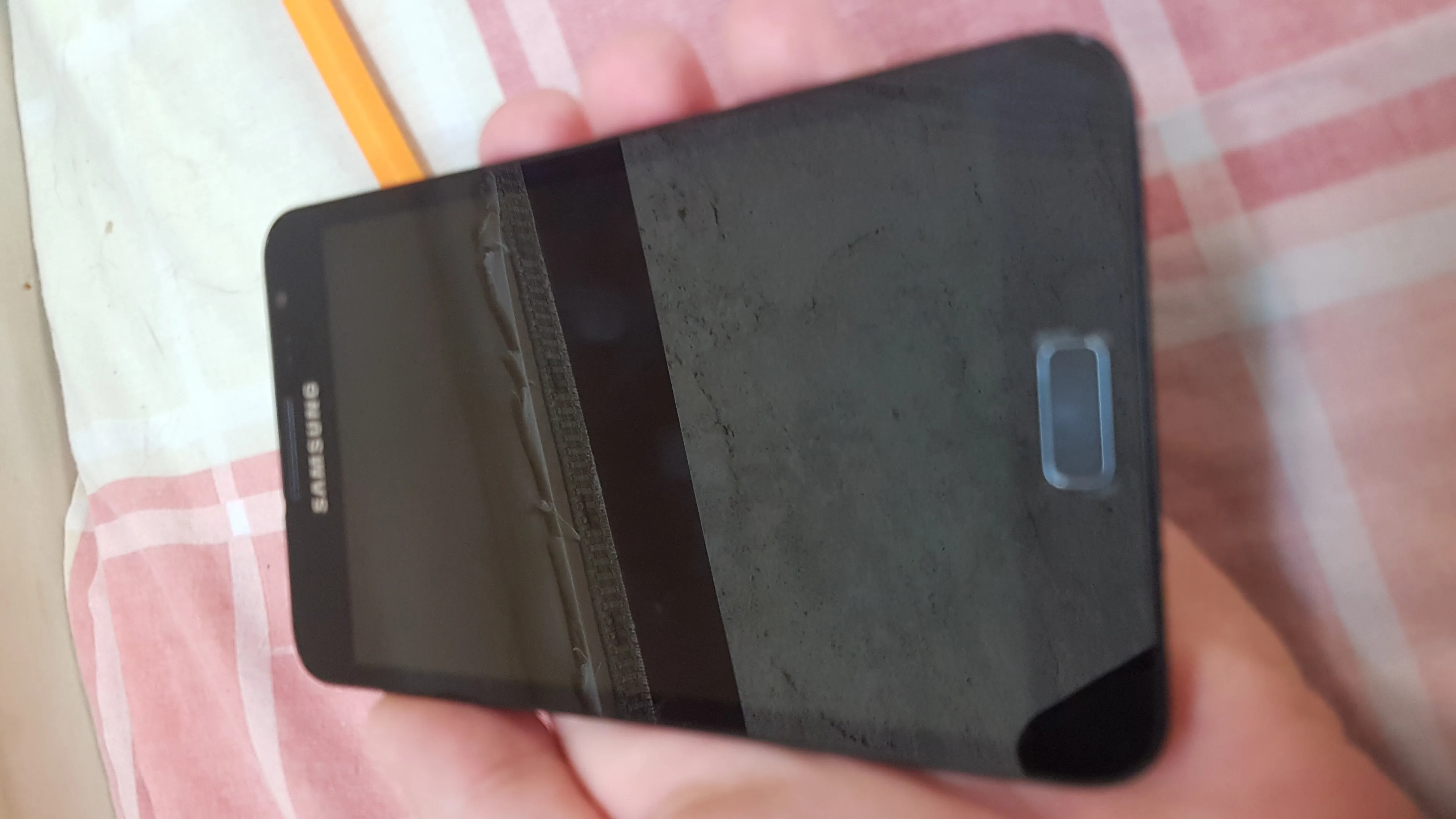

Теперь самое интересное в этом смартфоне - дисплейный модуль. В нем используется superAMOLED матрица с HD разрешением. Вот и подвела она этот телефон спустя 12 лет. Она не битая, следов повреждений обнаружено не было. Вероятнее всего, как всегда, просто расслоилась матрица, разгерметизировалась... вот и вместо яркой и сочной картинки у нас репродукция известной картины...

Состояние дисплея хорошее, почти идеальное внешне. Но что же делать, раз он уже не работает, будем его разбирать!

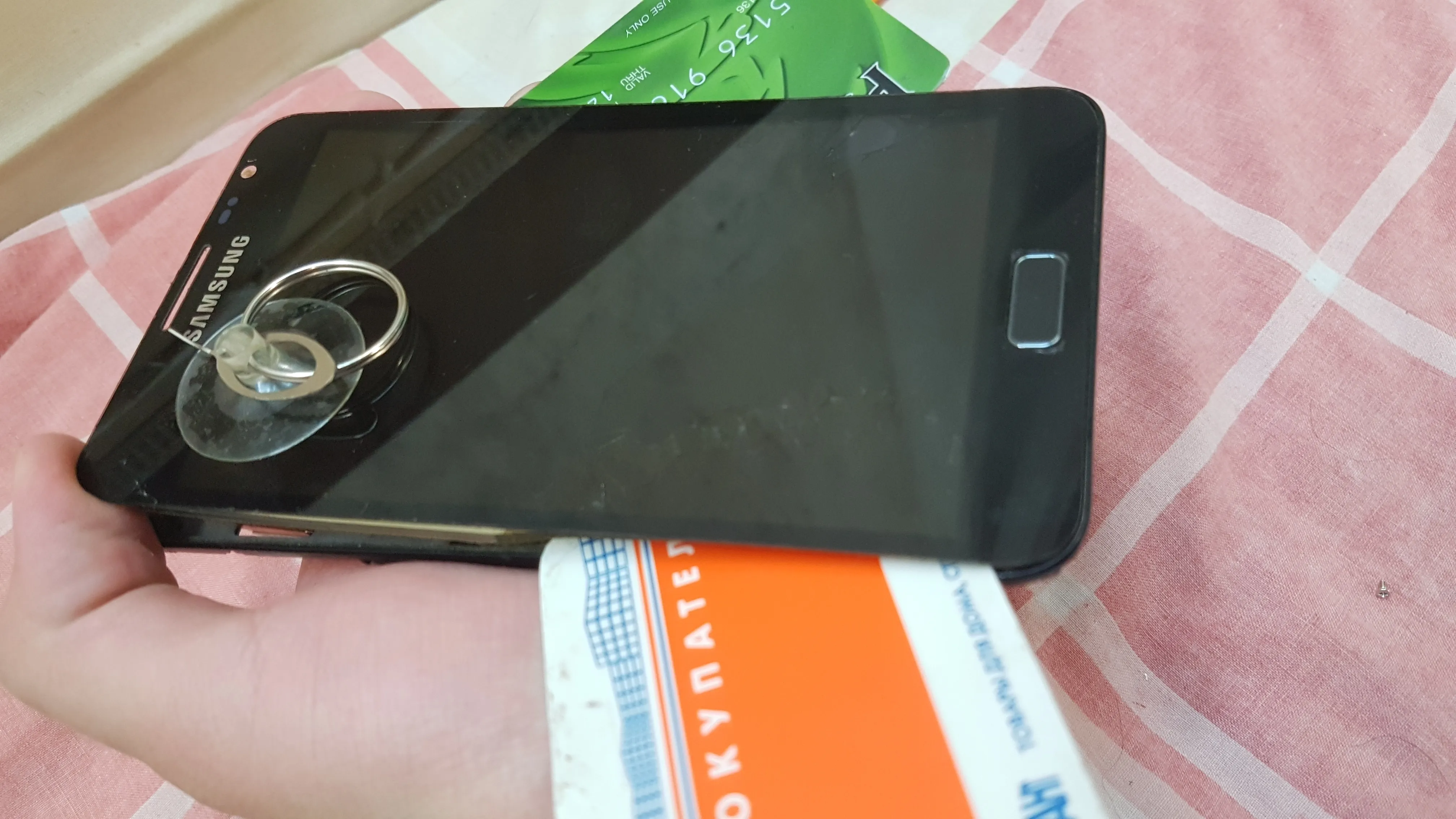

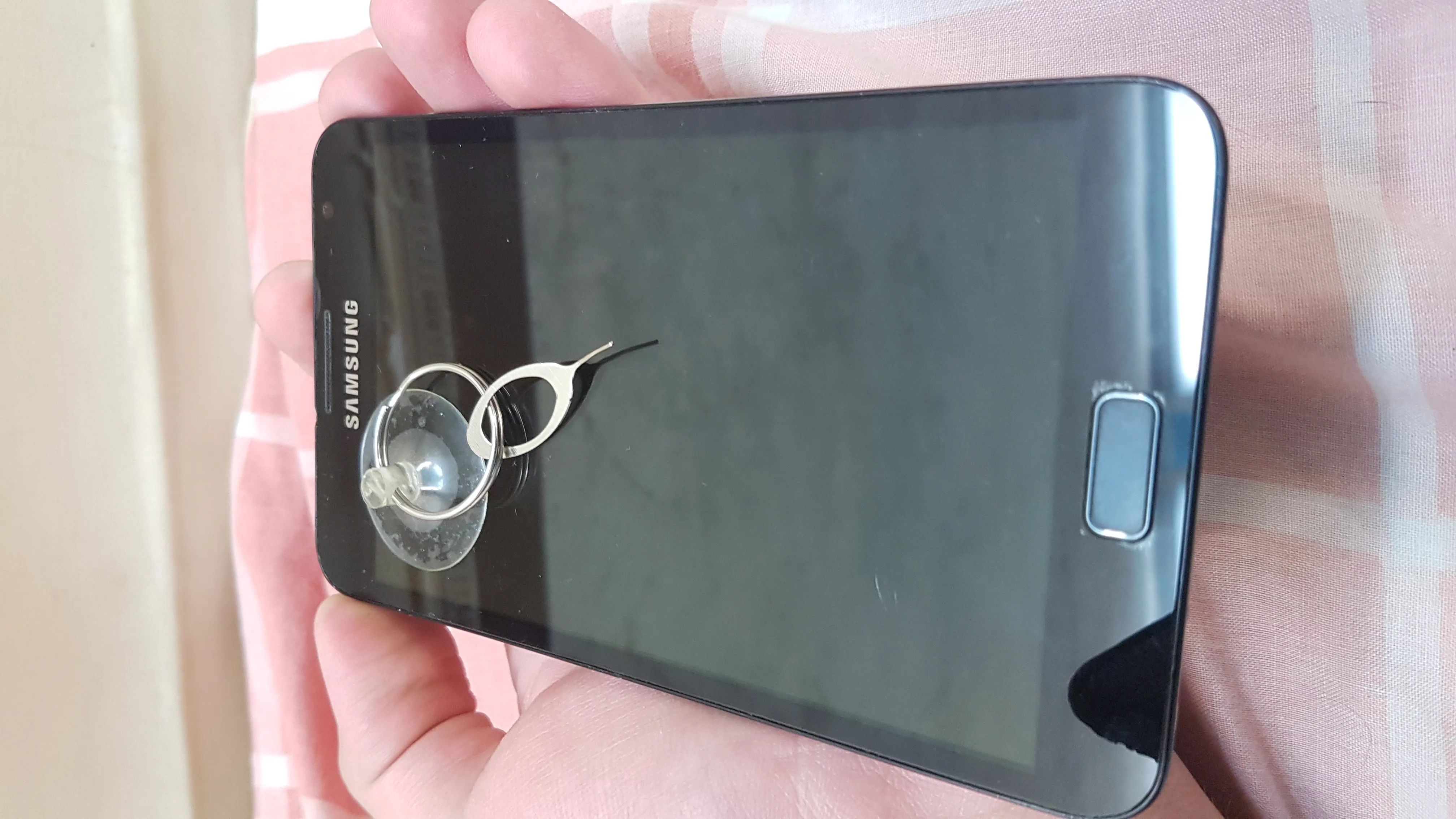

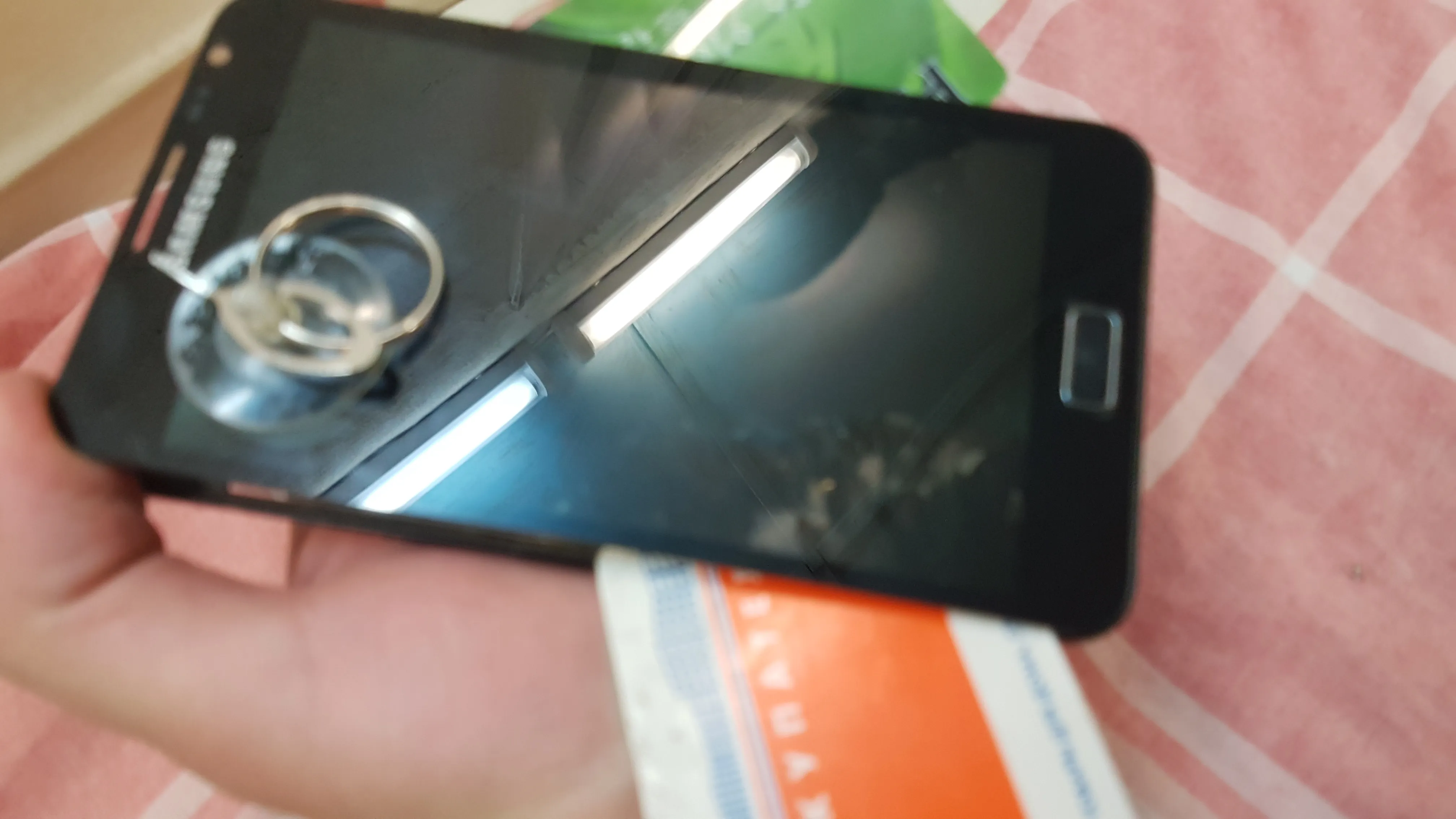

Приступаем, для этого хорошенько нагреваю до 70-80 градусов, беру присоску и начинаю потихоньку поднимать стекло, интересно сохранить целостность матрицы и попробовать разобрать его целым.

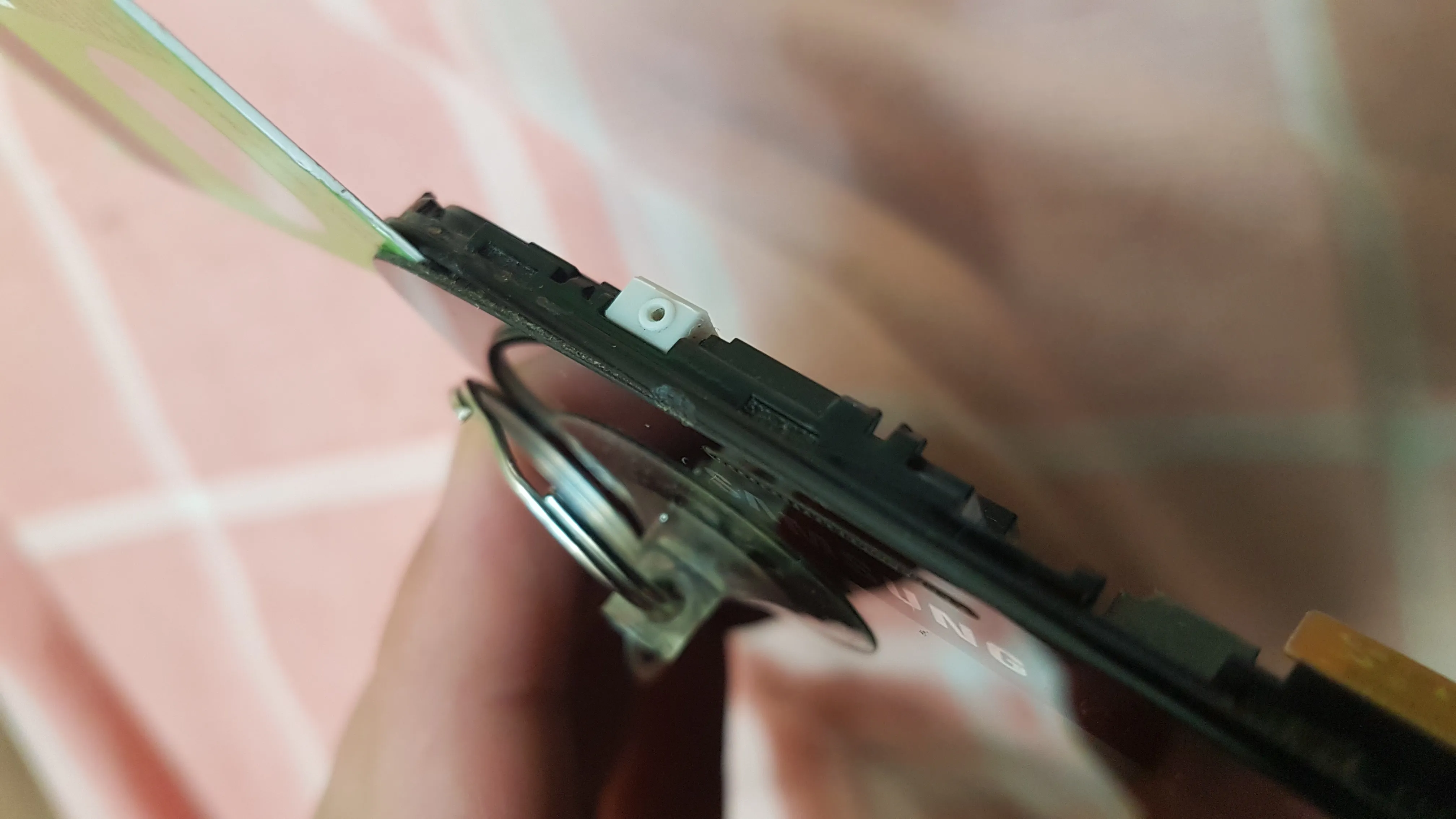

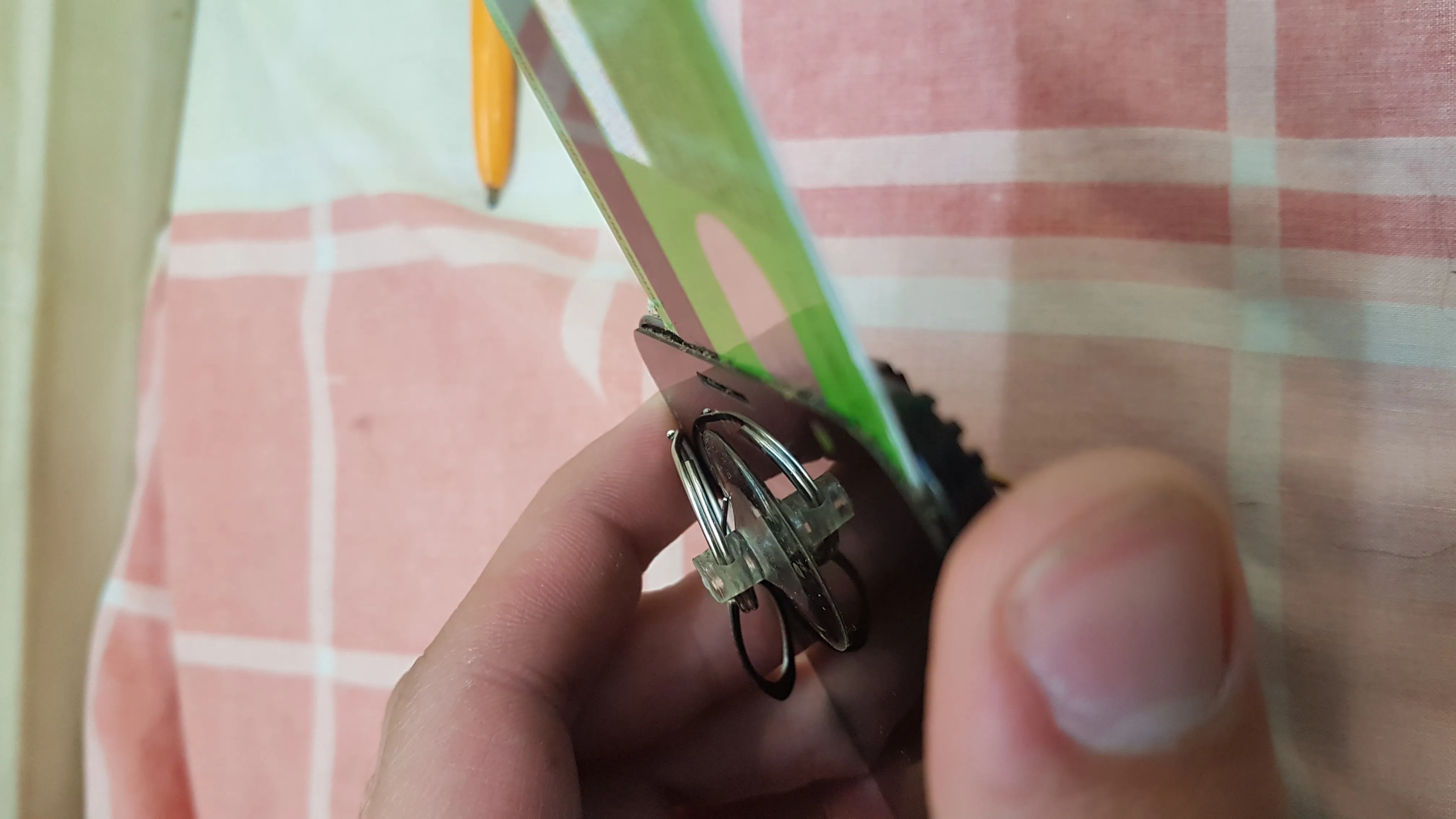

В образовавшуюся щель просовываю старую кредитку и аккуратно поддеваю стекло.

Потихоньку поддается, давайте попробуем и шлейф сохранить целым, не порвать.

Ага, как мы можем видеть, дисплей расслоился и действительно матрица отделилась от стекла, потому и картинки не было. Когда дисплей цел, его не располовинить так просто.

Подсовываю вторую карточку.

И тут меня ждет фиаско, сама матрица растрескалась внизу, словно лед на луже около школы в ноябрьское утро...

Фуф, ну вот мы и отделили стекляшку от железки.

(ПРОДОЛЖЕНИЕ СЛЕДУЕТ...)
