Сетевой фильтр Most RG. Ремонт. Замена индикаторной лампы

Коллеги всем здравствуйте! Несколько месяцев назад заметил, что индикаторная лампа на выключателе сетевого фильтра "Most RG" совсем перестала отображать текущее его состояние. Вроде бы мелочь, но, например, перед сном, очень удобно взглянуть со стороны на состояние фильтра, чтобы убедиться, что он отключен.

И так наконец, появилось желание, исправить данную неисправность. Удаление кнопки, оказалась, довольно непростой задачей, так как корпус кнопки - это очень "жесткая" термостойкая пластмасса.

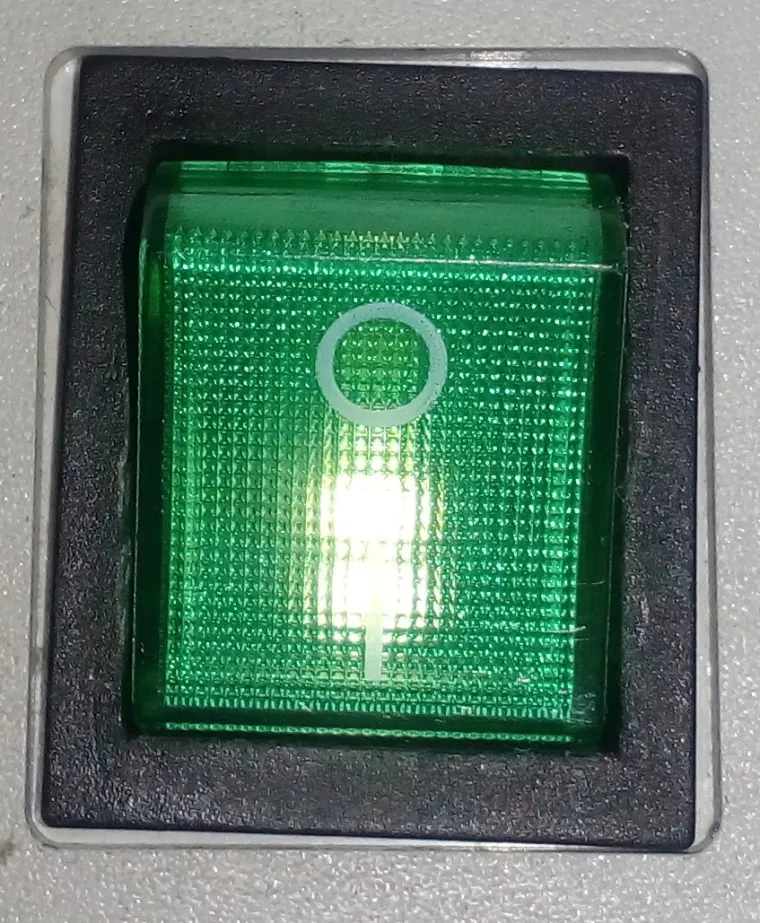

Удалив подвижную часть выключателя и разобрав его, мы наблюдаем, что индикаторная лампочка полностью почернела, хотя и сохранила свою работоспособность. Сам сетевой фильтр находится в эксплуатации полных 7 лет. Аналогичной лампы, или близкой к ней, в наличии не оказалось. Поэтому, сначала было принято решение использовать SMD светодиоды, а затем светодиоды из светодиодной лампы.

Варианты реализации индикатора. Поскольку, сетевое напряжение обладает рядом известных характеристик (синусоидальная форма, положительная и отрицательная полуволны, действующее значение 220В, амплитудное значение 220 * 1.41 = 310В), то было принято решение использовать два светодиода включенных встречно параллельно, ток через которые ограничивается при помощи двух последовательно соединенных резистора.

Вариант 1. Два светодиода (встречно параллельно) зеленого цвета, и два резистора последовательно по 47 кОм. В процессе эксплуатации выявлен достаточно ощутимый нагрев кнопки. Поэтому принято решение уменьшить величину тока.

Вариант 2. Два светодиода (встречно параллельно) синего цвета, и два резистора последовательно по 100 кОм. В процессе эксплуатации выявлено недостаточное свечение светодиодов. Поэтому принято решение увеличить величину тока.

Вариант 3. Два светодиода (встречно параллельно) синего цвета, и два резистора последовательно по 100 кОм и 47 кОм. В процессе эксплуатации выявлено достаточное свечение светодиодов, а также ощутимый нагрев кнопки.

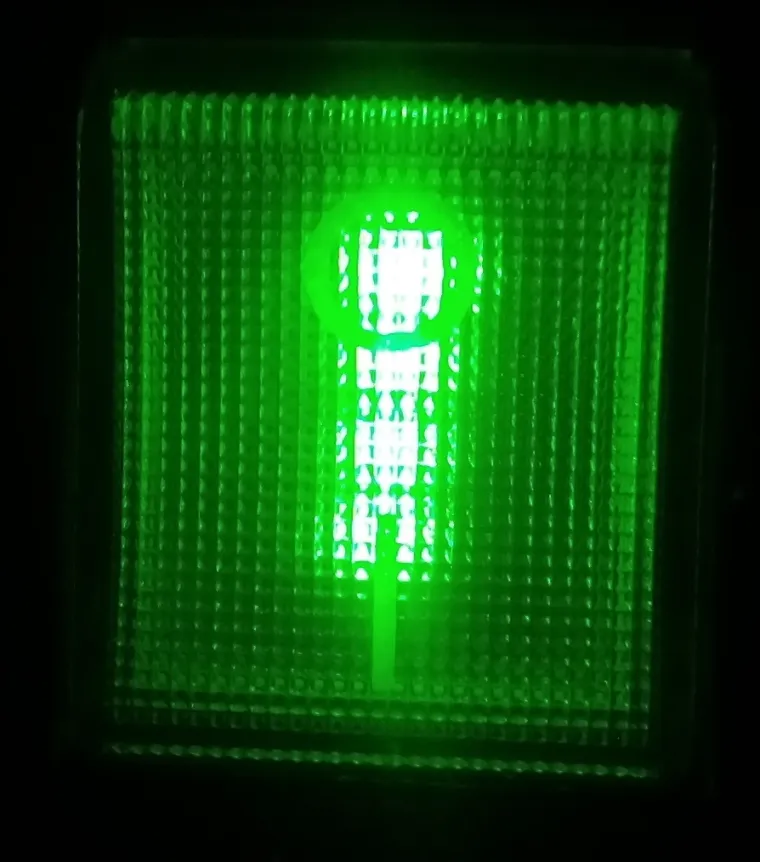

Вариант 4. Четыре светодиода (по два встречно параллельно) зеленого цвета, и два резистора последовательно по 100 кОм и 47 кОм. В процессе эксплуатации выявлено достаточное свечение светодиодов, а также ощутимый нагрев кнопки.

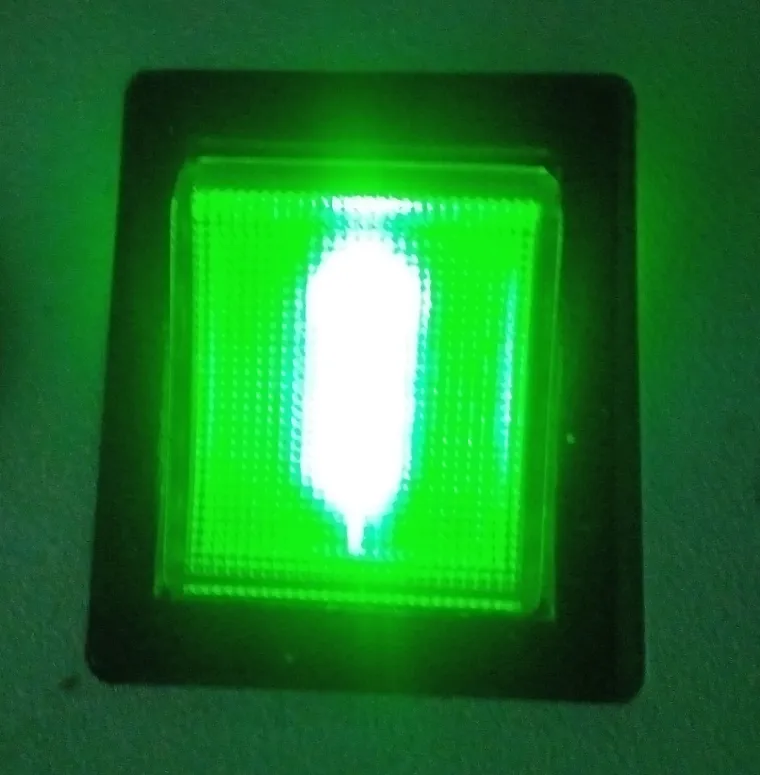

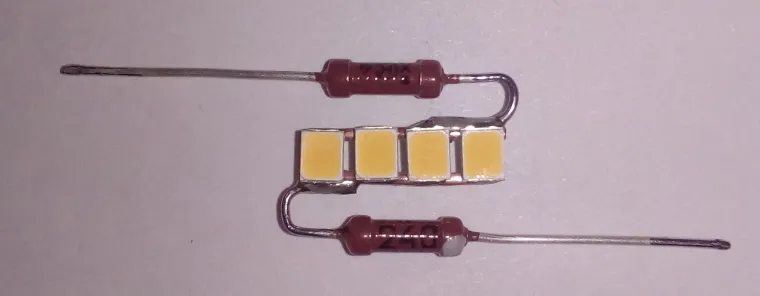

Вариант 5. Четыре светодиода 18V/60mA/3000К (по два встречно параллельно) от светодиодной лампы, и два резистора последовательно по 240 кОм. В процессе эксплуатации выявлено достаточное свечение светодиодов и отсутствие нагрева. Скорее всего, данный вариант является заключительным.

Коллеги, далее идет "пачка" фоток.

Как вы считаете, пригодно ли такое решение для длительной работы?

Комментарии9
почти 2 года назад

Мне почему-то очень понравился зеленый)

3
почти 2 года назад

@akukushkin1 сказал :

Мне почему-то очень понравился зеленый)

Присмотрелся и да... Согласен с Вами, зеленый выглядит лучше, тем более, что сама кнопка зеленого цвета... Все исправил!

1
почти 2 года назад

@Схемотехник сказал :

И вообще, пригодно ли такое решение для длительной работы?

Последний вариант с 4 светодиодами самый удачный . Когда устанавливал какой то турецкий выключатель дома в коридоре обратил внимание, что в нем синий светодиод стоит . Все остальные KImeg с неонками. Так вот с годами выгорает все и светодиоды , и неонки . На Aliexpress попадались неонки с покрытием и светят они ядовито зеленым . Свечение офигенное. Вот такие комменты

https://aliexpress.ru/item/32754085908.html?_ga=2.228128861.1119233450.1649950486-1171404096.1598290587&mp=1&sku_id=61904293003&spm=a2g2w.cart.0.0.79524aa6oevRyi

1
почти 2 года назад

@Андрей-Туманенко сказал :

Последний вариант с 4 светодиодами самый удачный .

Спасибо! К тому же кнопка более равномерно засвечена...

Когда устанавливал какой то турецкий выключатель дома в коридоре обратил внимание, что в нем синий светодиод стоит . Все остальные KImeg с неонками. Так вот с годами выгорает все и светодиоды , и неонки . На Aliexpress попадались неонки с покрытием и светят они ядовито зеленым . Свечение офигенное. Вот такие комменты

А что все таки дольше служит? Ведь диоды хорошо светят при малом токе... А неонки?

1
почти 2 года назад

@Схемотехник сказал :

И вообще, пригодно ли такое решение для длительной работы?

@Схемотехник сказал :

А что все таки дольше служит? Ведь диоды хорошо светят при малом токе... А неонки?

в выключателях на неонках встречаются резисторы от 510 кОм и выше . Ток мизерный получается

1
почти 2 года назад

@Андрей-Туманенко сказал :

в выключателях на неонках встречаются резисторы от 510 кОм и выше . Ток мизерный получается

Сейчас измерил сопротивление резистора у почерневшей неонке, оно находится на уровне 128 кОм. Получается оно сильно занижено?

1
почти 2 года назад

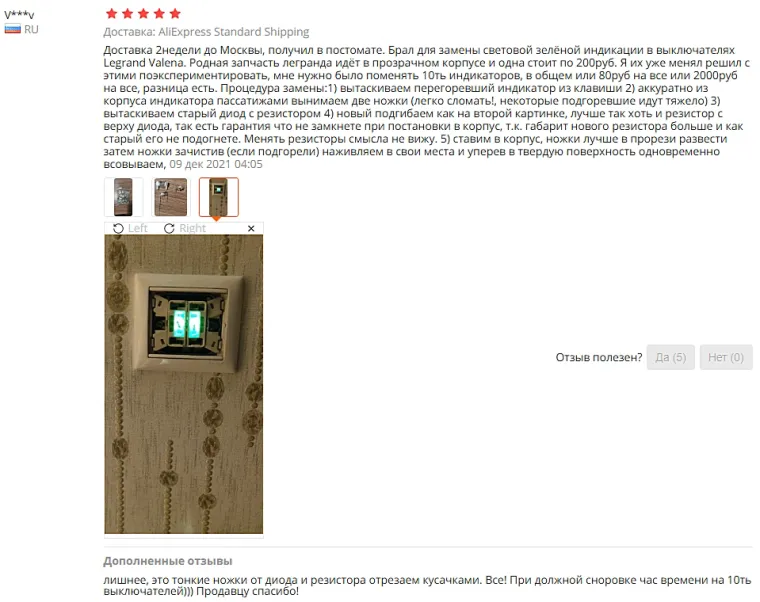

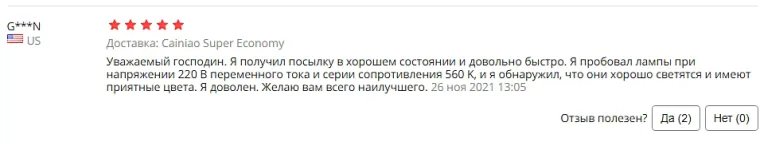

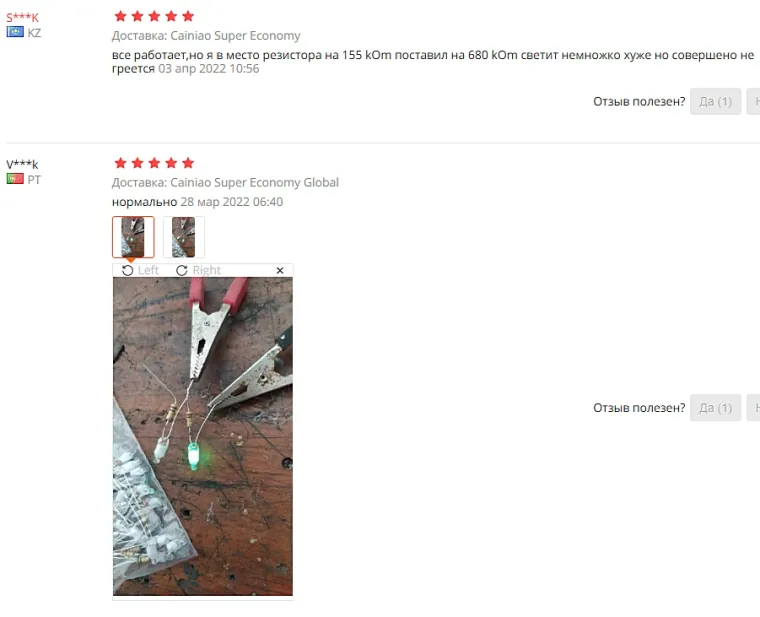

@Схемотехник скорее всего да . Вот например отзыв покупателя , где он пишет про 560 кОм и свечение неонки приличное

1
почти 2 года назад

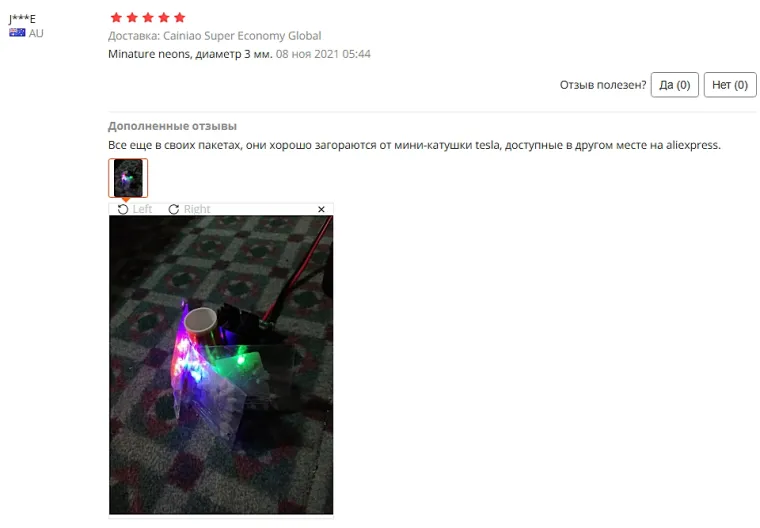

@Схемотехник вот еще отзыв интересный . Бесконтактное свечение неонок от катушки тесла

1
почти 2 года назад

Коллеги, вновь пришло дорабатывать... Вариант номер 4 ощутимо нагревался... Пришлось искать выход... Следующий вариант, а именно вариант номер 5 описан в теме...
