Калибруем сферу!
Друзья, тёплого июльского денька!
Сразу попрошу прощение за небольшой простой с постами, виноват. Не всегда получается разбавить рабочие будни с написанием статей для Вас!
Какие же промежуточные итоги? На наш эксперимент откликнулся @Vrms, за что огромное ему спасибо! В ближайшем будущем он получит от нас обещанные лампы на свой обзор! До конца недели я постараюсь выложить огромный пост с самым полным обзором, который я делаю каждый раз, когда получаю новый образец. постараюсь приложить Datasheet на диоды, сравнить полученные результаты с нормами и ГОСТами и объяснять почему в одном месте так, а в другом эдак. Обзор будет на те же лампы, что и у @Vrms. А что Титов? Вернее, а что сегодня? Сегодня мини пост с калибровкой фотометрической сферы, дабы убедиться, что всё работает как надо, а полученные результаты можно принимать за чистую монету.
Калиброваться будем с помощью таких коробочек:

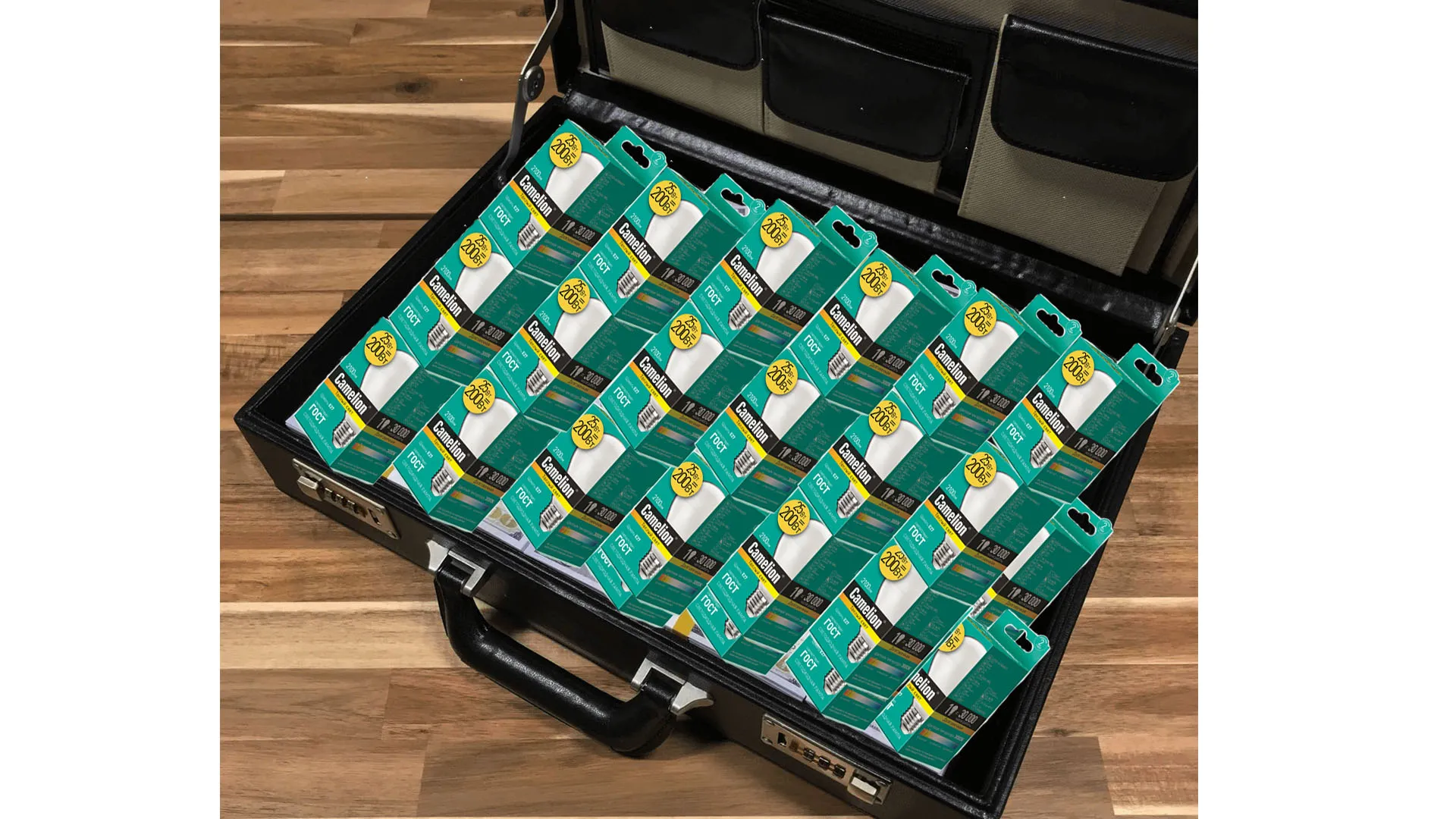

Кстати, кто угадает, что в чемоданчике с лого Camelion, тот получит приз! :)
Так вот, коробочки очень милые, внутри лежат калибровочные лампы с известными световыми характеристиками при определённых электрических параметрах.
Суть калибровки в том, чтобы показания нашей сферы совпадали с данными у калибровочных ламп. Грубо говоря, нам нужно задать правильный коэффициент пересчёта фототока у приёмника излучения сферы, чтобы световые характеристики на экране совпадали с известными у этих ламп.
Сами по себе лампы - это стандартный источник типа А. Воспроизведение модели чёрного тела. Её реальная температура спирали - 2856К. В общем смысле, это лампа накаливания, со сплошным спектром, 100%-ым индексом цветопередачи. Кстати, существуют еще несколько источников, помимо А, это и В, и С, и D....если будет интересно, могу позже рассказать об этом :)
Методом научного тыка я выбрал последнюю лампу с I = 3.974A и U = 21.5В. Равняться будем по току, а напряжение будет подстраиваться. Кстати, в комплекте идут хлопковые (а какие ещё, Китай, как-никак) перчатки, чтобы случайно не мазнуть жирными пальцами по стеклу.
Питать лампы будем постоянным током, от источника постоянного тока. А вот и он:
Тут я каюсь, потому что этот цифровой мОлодец был изначально в комплекте с иными электронными приборами и напрямую заходил в сферу, а так же управлялся специальным софтом. Софт есть, а нужного кабеля между ним и сферой - нет. Утерян в результате переезда. Поэтому будем управляться с помощью мануальной терапии вертушек и прямого подключения к контактам патрона (благо это предусмотрено в нашем шарике).
Далее, софт сферы:
Открыто окошко с замерами светового потока в реальном времени. Сфера закрыта. На табло 1 Люмен. Входит в нормы темновых значений приёмника.
Что же, всё готово, начинаем калибровку. Будет несколько этапов:
1) Устанавливаем нашу лампу, закрываем сферку, открываем окно калибровки и просим наш сенсор обозначить для себя ноль( кнопка Zero). То есть, состояние, когда сфера закрыта и внутри ничего не горит. Это и будет наш ноль, т.е. 0 Лм. Так же вводим данные нашей калибровочной лампы: Тс = 2856К, 1375.1 Лм, Источник типа А и серийный номер лампы (тут я не проверял совпадает ли он с моим, но это просто для информативности).
2) Неспешно, будто бы тоненькие виолончельки, начинаем подавать питание на нашу калибровочную лампу. Сделал пару промежуточных фото с соответствующими электрическими параметрами!
Первый свет появляется при малых токах, где-то 1.25А. Триспираль краснеет от стеснения :)
На токах в 2А уходим уже в желтизну! Напоминаю, нам нужен ток 3,974А. Продолжаем!
Всё, мы достигли нужного режима по цифрам!
3) Идём пить чай на полчасика, так как лампе нужно стабилизироваться. Но лучше быть рядом, так как периодически приходится подравнивать питание, так как оно может чуть-чуть меняться в процессе разогрева. Буквально на пару сотых. Каждая сотая нам важна, всё таки калибровка!
4) Жмём кнопочку калибровать! Тут скриншот не сделал, извиняюсь. Программа скажет вам,что калибровка прошла успешно, ура!
Что же, давайте проверять, что вышло:
Открываем окошко замеров светового потока в реальном времени:
Ага, 1361.1Лм. А должно быть 1375.1Лм. 1361,1/1375,1 = 0,989. То бишь, расхождение примерно в 1% с копейками. Устраивает ли это нас? Ещё как устраивает!
В завершение, давайте сделаем полный тест, как положено.
Прекрасно! Ra = 100, Tc = 2856, 1362.2 Лм. Всё идеально, можно приступать к рядовым замерам!
Да, может встать вопрос, мол, Степан, а как так, ты калибровался по световому потоку, а что со спектром? Его что, калибровать не надо? Конечно надо, но я решил не усложнять пост, метОда там абсолютно такая же - ставите лампу, указываете её вводные, обязательно, что это источник типа А и даёте спектрофотоколориметру отмашку. Разница лишь в том, что есть 3 степени калибировки по спектру. Грубая, средняя, тонкая. Грубая это замеры через каждые 5нм спектра, средняя - через каждый 1нм. Тонкая - через каждый 0,1нм. Каждая такая калибровка создаёт соответствующий файл в корневой папке и даёт возможность проводить замеры спектра в соответствии с требуемой точностью :)
Бонус: сформированный отчёт со всеми характеристиками. Я не нашёл, как прикрепить файл, поэтому скриншот :)
Всё, друзья, на этом всё, надеюсь, было познавательно!
Обещаюсь успеть до конца недели выложить пост с замерами лампы Camelion. Ещё раз извините за задержку.
