Исторический обзор – ЭПРА HELVAR EL1X36NGN

Коллеги, всех приветствую!!

Сегодня, у нас третий и заключительный исторический обзор, в котором будет рассматриваться - ЭПРА HELVAR EL1X36NGN.

Данный ЭПРА представляет собой электронный балласт для люминесцентной лампы Т8 мощностью 36Вт, с «горячим запуском».

Внешний вид, рассматриваемого устройства изображен на рисунке 1.

Рисунок 1 – Составные части ЭПРА HELVAR EL1X36NGN

Особенностью устройства является наличия активного корректора коэффициента мощности (АККМ) реализованного на специальной микросхеме. В данном ЭПРА реализован ГОРЯЧИЙ запуск люминесцентной лампы, поэтому светильник, на базе данного ЭПРА, предназначен для частых включений, такой запуск минимизирует износ катодов лампы.

Рассмотрим все характеристики, которые представлены на корпусе устройства.

На рисунках 2, 3, 4 представлены данные, содержащиеся на корпусе устройства.

Рисунок 2 – Данные на корпусе HELVAR EL1X36NGN

Рисунок 3 – Данные на корпусе HELVAR EL1X36NGN

Рисунок 4 – Данные на корпусе HELVAR EL1X36NGN

Из рисунков, 2, 3, 4 следует, что ЭПРА обладает следующими характеристиками:

  1. Номинальное напряжение питания (входное) – в диапазоне от 220В до 240В переменного тока,

  2. Номинальная частота питающего напряжения – от 50Гц до 60Гц,

  3. Номинальный входной ток – от 160мА до 150мА,

  4. Коэффициент мощности (лямбда?) – 0.98,

  5. Допустимый диапазон температуры окружающего воздуха от -20С до +50С,

  6. Диапазон входного напряжения для переменного и постоянного тока – от 190В до 264В,

  7. Возможность работы от батареи в диапазоне от 176В до 264В,

  8. Устройство предназначено для 1 лампы T8 мощностью 36Вт,

Рассмотрим печатную плату устройства.

На рисунках 5, 6, 7 представлены изображения печатной платы, на базе которой выполнено ЭПРА HELVAR EL1X36NGN.

Рисунок 5 – Изображение печатной платы HELVAR EL1X36NGN

Рисунок 6 – Изображение печатной платы HELVAR EL1X36NGN

Рисунок 7 – Изображение печатной платы HELVAR EL1X36NGN

Анализ печатной платы ЭПРА HELVAR EL1X36NGN

Согласно представленным фотографиям, печатная плата устройства выполнена на основе фольгированного стеклотекстолита.

В ЭПРА, некоторые узлы выполнены на базе специализированных микросхем.

На плате содержатся следующие узлы и элементы (слева – направо):

  1. Входной клеммник (3 конт.),

  2. Полноценный фильтр ЭМС (емкостные фильтры и дросселя),

  3. Диодный мост DF1510S,

  4. Дроссель АККМ,

  5. Транзистор АККМ – STD4NK50Z,

  6. Микросхема АККМ – FAN7527,

  7. Электролитический конденсатор звена постоянного тока – 10uFx450V BXC Rubycon 105C,

  8. Транзисторы инвертора– 2 х LD128DN (биполярный N-P-N, Vces=700V, Ic=4(8)A),

  9. Компоненты инвертора (дроссели, конденсаторы, и др.),

  10. Выходной клеммник (4 конт.)

Анализ микросхем использующихся в ЭПРА HELVAR EL1X36NGN

В рассматриваемом ЭПРА, АККМ построен на специализированной микросхеме - FAN7527, именуемая как – «Power Factor Correction Controller», от производителя «Fairchild Semiconductor».

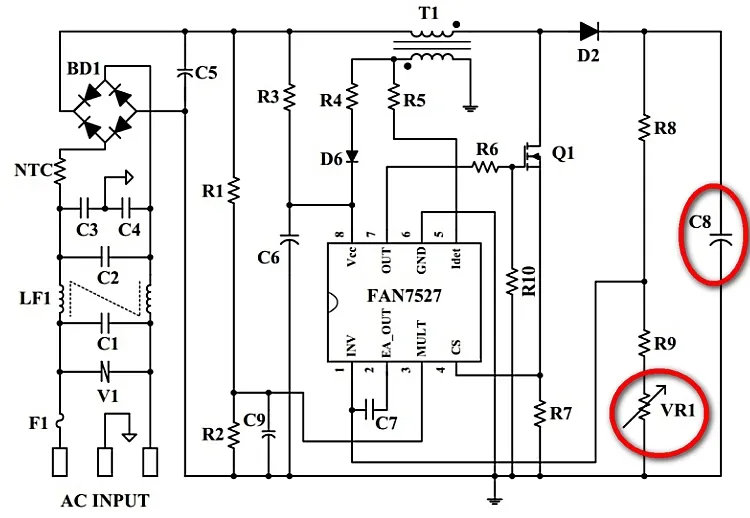

На рисунке 8 представлена типовая схема подключения микросхемы.

Рисунок 8 – Типовая схема подключения микросхемы FAN7527

Что касается самого инвертора, который преобразует постоянное напряжение от выходного конденсатора АККМ в высокочастотное и осуществляет процесс запуска и работы лампы, то он построен на биполярных транзисторах. Управляющая микросхема для инвертора – отсутствует.

Из недостатков у данного ЭПРА, можно отметить, только периодические «неудачные запуски». Например, из 5 – 10 запусков – один неудачный, который заключается в том, что лампа тускло мерцает. Повторный запуск осуществляет путем снятия и повторного приложения питающего напряжения.

Коллеги, к вам данный ЭПРА? Меня лично удивляет, почему разработчик-производитель пошел на такое серьезное «упрощение» инвертора, и не стал использовать микросхему. Из-за этого «пострадал» процесс запуска.

Комментарии9
больше 2 лет назад

@Схемотехник резистором VR1 можно накрутить (увеличить) напряжение на конденсаторе C8 ? Как это скажется на запуске и на яркости лампы ?

1
больше 2 лет назад

@Андрей-Туманенко сказал :

резистором VR1 можно накрутить (увеличить) напряжение на конденсаторе C8 ? Как это скажется на запуске и на яркости лампы ?

да, да, делитель напряжения на резисторах R8, R9, VR1 - есть обратная связь по напряжению. По идее можно будет увеличить напряжение на выходе корректора. Как при этом изменится частота работы инвертора и мощность на лампе - неизвестно... Возможно, в инверторе, все-таки, реализована какая-то стабилизация... Например, от изменения величины входного напряжения, изменяется частота работы инвертора... А от изменения частоты работы инвертора - изменяются реактивные сопротивления индуктивных и емкостных элементов... Вообщем трудно сказать... Вопрос интересный, но портить устройство не хочется))

1
больше 2 лет назад

@Схемотехник просто я сравнивал яркость ламп от китайских ЭПРА и от
Vossloh Schwabe . Вроде как Vossloh Schwabe чуть меньше яркость. Ну я и подумал, а если добавить напряжение с 410 до 415-420 ?

1
больше 2 лет назад

@Андрей-Туманенко сказал :

Вроде как Vossloh Schwabe чуть меньше яркость.

тише едешь - дальше будешь.

@Андрей-Туманенко сказал :

Ну я и подумал, а если добавить напряжение с 410 до 415-420 ?

Думаю, от 5 - 10 Вольт ничего не поменяется... А корректору будет тяжелее, держать большее напряжение...

А вообще вопрос интересный... Но по сути повышать особо некуда... да и не зачем...

@Андрей-Туманенко сказал :

просто я сравнивал яркость ламп от китайских ЭПРА и от

получается они так рассчитали, что через лампу больший ток идет... А ведь в документации на лампу указаны допустимое падение напряжения и ток через нее...

1
больше 2 лет назад

@Схемотехник т.е. если измерить потребляемый ток двумя лампами я должен получить мощность 2*36 Вт ? Если получится меньше 72 Вт значит можно будет добавить напряжение и посмотреть разницу ?

1
больше 2 лет назад

@Андрей-Туманенко сказал :

т.е. если измерить потребляемый ток двумя лампами я должен получить мощность 2*36 Вт ? Если получится меньше 72 Вт значит можно будет добавить напряжение и посмотреть разницу ?

Со стороны ламп - измерить сложно, так как там высокочастотный ток протекает... Можно попробовать измерить ток и напряжение на входе ЭПРА. Учесть КПД корректора и инвертора... Остаток должен соответствовать мощности на лампе...

При помощи мультиметра, точно можно измерить на лампе только при дроссельно-стартерной схеме пуска...

При питании лампы от ЭПРА, можно попробовать что-то измерить осциллографом... Возможно займусь этим... Интересный вопрос...

0
больше 2 лет назад

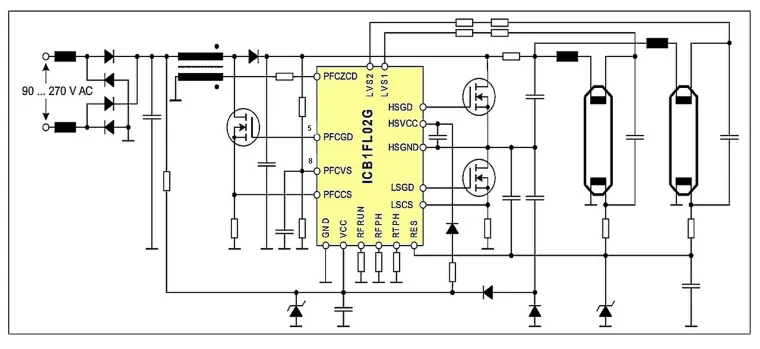

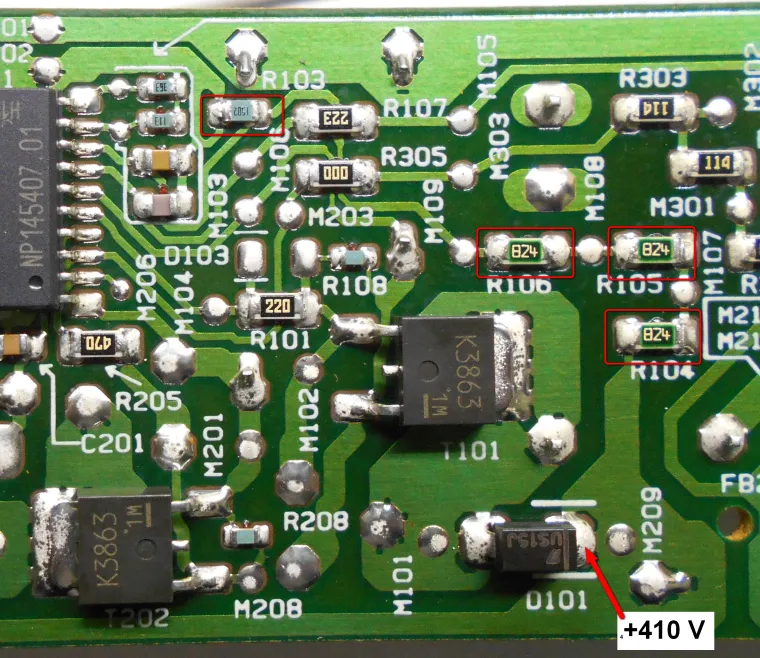

@Схемотехник R103 покручу как нибудь

1
больше 2 лет назад

@Андрей-Туманенко сказал :

R103 покручу как нибудь

Я так понимаю, что R103 - это нижнее плечо. Оно по идее низкоомное... Его нужно "крутить" очень осторожно. Может быть лучше верхнее плечо? там где три последовательных резистора? Но тут очень аккуратно нужно. Ведь у электролита предел 450В...

1
больше 2 лет назад

@Схемотехник R103 нижнее плечо 15 КОм (1%) . Да я помню, что электролит на 450 Вольт , а верхнее 3*820 КОм (5%)

1
