Пром. лампы iSVET 30-50 ватт. Полезный девайс.
Всем привет, здравствуйте, здравствуйте! Я продолжаю тестировать светотехнику от iSVET и на этот раз это две лампы мощностью 30 (модель: PR-102-1-4-1) и 50 (модель: PR-102-2-4-1) ватт. Они из одной серии, упакованы в знакомые коробки с совой.
Но на этот раз в ней нет выемки для патрона, что в общем-то объяснимо. Такие лампы-бочки обычно ставят в цехах, складах, торговых и прочих помещениях, т.е. где есть потолочное освещение или нужно осветить большую площадь. И как правило такие лампы идут с цоколем Е40, здесь же у них Е27.
На самом деле Е40 это не прям стандарт и все зависит от проектировщика. Например "потолочку" он может сделать на лампах с Е40, а освещение галереи с Е27. Захотелось ему так. Или будут вперемешку основное освещение с Е40, а аварийное с Е27. Здесь подумали над таким не удобным моментом. В комплекте идет переходник, с помощью которого лампы можно вкрутить в любой такой цоколь.
Классная штука! При прочих равных более универсальные решения выглядит предпочтительнее.
Интересно, не останется ли такой переходит в патроне при выкручивании хех.
Включим, проверим на соответствие мощности. При подаче питания малая лампа показала 28,8 ватт, а большая 49,5. Коэффициент мощности в обоих случаях составил 0,5-0,6. После 30-ти минутной работы потребление 30-ти ваттной лампы упало до 27,6 вт.
А у 50-ти ваттной снизилось до 47 вт.
Сказали, что отклонение 10% считают нормой, а как считаете вы? Что-ж, проверим нагрев. Система охлаждения с большей площадью и массой делает своё дело. Корпуса примерно одинаково прогрелись, показания пирометра держатся в пределах 84-86 °C для обеих ламп.
Теперь сниму рассеиватели и измерю температуру светодиодов. В малой лампе на самом близком к центру корпусу кристаллов удалось поймать температуру 90 градуса, иногда переходящую в 91.
Такой нагрев создает напряжение питания матрицы в 154 VDC и ток 177 mA., КПД драйвера на холодную 95%. В большой лампе корпуса светодиодов расположены в два ряда, температура в обоих случаях держится на 88-89 °C. Здесь на матрицу с драйвера поступает 135 VDC и 345 mA, КПД драйвера 94%
Также замечу что со снятым рассеивателем нагрев корпусов падает примерно до 72-74 °C.
Интересно, что по инструкции лампа на 30 ватт имеет свето-эффективность в 95 лм/вт., а 50-ти ваттная 99 лм/вт. В них установлены разные корпуса светодиодов и полагаю лучшая эффективность большой лампы достигается в том числе благодаря другим кристаллам.
Проверим как работают лампы при питании от низкого напряжения. И с этим здесь не все так гладко, для обеих ламп указан диапазоне 110 – 265 В. При подаче с ЛАТРа напряжения ниже 175 В. на экране смартфона сначала появляется мелкая рябь и при достижении 110 В. видны более серьёзные мерцания.
Потребляемая мощность снижается примерно до 1/3 от номинальной.
Решил взглянуть, что пишут в инструкции по поводу напряжения питания и немного не понял. В пункте 1. указано, что лампа предназначена для работы в сетях с напряжением 230 В. ± 10% с частотой 50 Гц.
Что является стандартным, можно сказать «ГОСТовским» (ГОСТ 29322-2014), напряжением для РФ. Т.е. диапазон 207-253 В. А в подпункте 1. пункта 2 указаны те самые рамки входного напряжения 110-265 В.
Да лампы работают от такого напряжения, но не так как этого ожидаешь глядя на упаковку и инструкцию.
Далее я решил разобрать малую лампу и взглянуть на драйвер. Для этого откручиваю матрицу и нахожу не совсем приятный момент. Да конструкция снова хороша, плата с диодами закреплена к радиатору через термопасту. НО сколько её нанесено?
Маловато будет! Таким же способом термопаста соединяет матрицу и радиатор в большой лампе.
Не думаю, что основная причина это экономия пасты, скорее на конвейре у людей недостаточно временит, чтоб более равномерно её нанести. Я попробую покрыть всю матрицу ГОСТовской КПТ-8 и замерить, что станет с температурами рядом с теми-же корпусами.
Взглянем на дайвер. Здесь уставлен импульсный источник питания с «честным» - большим дросселем.
Конструкция более-менее стандартная, детали достаточно далеко друг от друга разнесены и будут как слабее подогревать друг друга так и меньше греть и греться об светодиодную матрицу.
Что в итоге? Главным минусом обоих устройств считаю способ нанесения термопасты. Более равномерное покрытие действительно дало улучшения охлаждения и получилось как-то так:
Лампы начали чуть меньше проседать по мощности при работе. Температурам в 30-ти ваттной, там, где было 91 °C стала 89 градусов, в более большой (50 вт.) и результат солиднее, 84 °C против 88 °C. Главным преимуществом отмечу комплектный переходник с цоколя E27 на Е40.
Купил бы я такие лампы? Если нужны были бюджетные лампы для какого-нить холодного или, хотя б, не сильно теплого склада/помещения взял бы. И на это у меня 3 причины:
1. Сравнение. Подобный способ нанесения термопасты в лампах/прожекторах встречается довольно часто (пример). Даже с таким её количеством система охлаждения все равно лучше, чем одноплатная конструкция, которая тоже бывает в пром. лампах.
2. Теория. Некоторые производители светодиодов прогнозируют срок службы своих кристаллов с температурой нагрева p-n перехода 105 °C более 30 000 часов и потерей яркости 25-30%.
Причем такие кристаллы скорее всего не являются чем-то редким, похожие графики и данные для других моделей я видел около 5 лет назад.
3. Практика. Ради интереса проверил состояние одной «одноплатной» домашней лампы, которая довольно часто работает в течении 1,5-2 года. Температура корпуса составила 89-90 °C, потребляемая мощность упала с 13 до 11 вт. или около 16 %.
Лампа неплохая. Но за стоимость в 1000 рублей, можно было бы как-то разрешить проблему с диапозоном работы без пульсаций. Заявляя лампу промышленной, сразу представляйте условный склад маркетплейсов на окраине городов, где такие лампы могут использоваться.
Подстанции там ни к черту, напряжение будет скакать. Да, вероятно там стоят какие-то стабилизаторы, но не факт.
В общем - ощущение двоякое. Честные ватты редко встретишь, особенно в случае 50 ваттной лампы. Но вот стоимость, это что-то на богатом.
Ну вот теперь ручки тянутся измерить температуру в лампе Remez . А еще можно с КПТ-8 поизмерять разницу .
Что касается исследуемых образцов, на основании полученных данных, можно сделать следующие выводы:
Заявленный диапазон напряжения питания от 110 до 265В - не соответствует фактическому (читаем про снижение мощности и появление пульсаций на низком напряжении). Вызвано недостаточными номиналами электролитов, а также неверными расчетами в процессе разработки.
Плохая теплопередача от диодной платы к корпусу лампы (результаты доработки прямо об этом говорят).
Высокая рабочая температура диодной платы и самой лампы, а именно выше 90 градусов. Кто бы что не говорил, про допустимость работы диодов на высоких температурах, тем не менее, лампочка - это не одни диоды. В состав лампы также входят компоненты драйвера, корпуса, электролиты, изоляционные материалы. Да и у диодов скорость деградации существенно меняется от температуры (у меня ресурсные испытания Навигатора).
Нет данных по компонентам, входящих в состав драйвера. Неясно, какие номиналы электролитов, а также их характеристики, используются в драйвере. Скорее всего, драйвер, и не способен обеспечит работу на нижнем пределе питающего напряжения, как раз, из-за экономии на элементах драйвера.

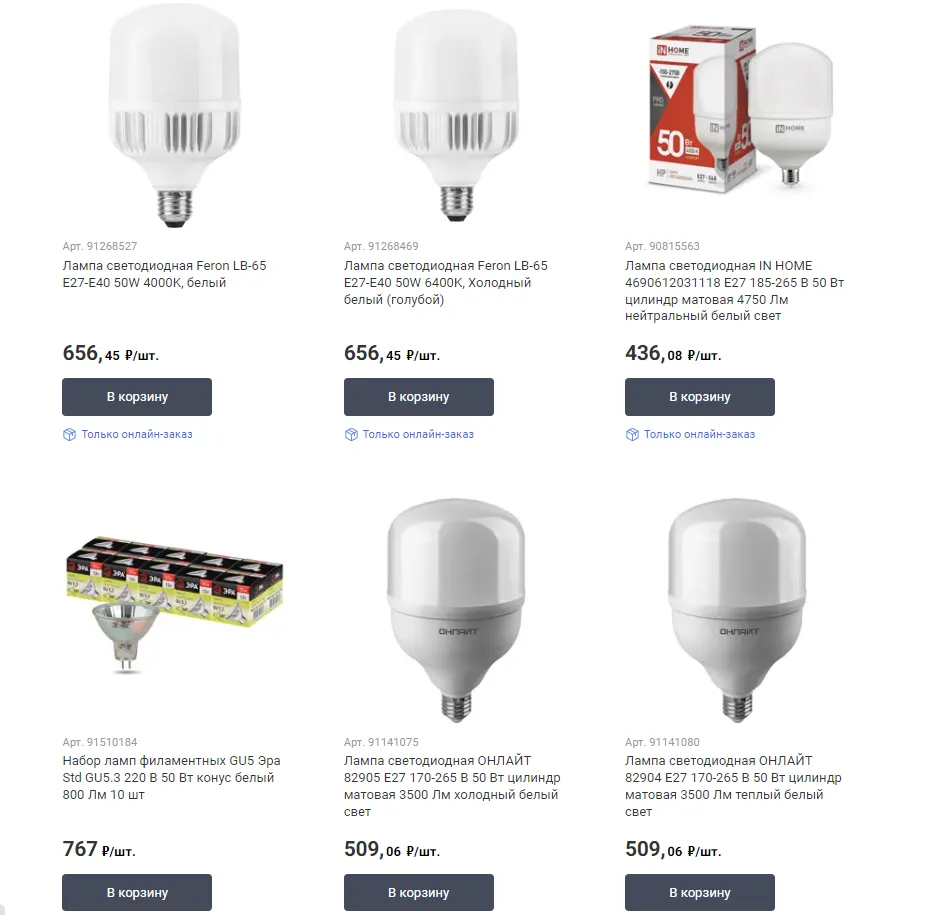

Стоимость комментировать не буду. Есть образцы, которые в 2 раза дешевле (не называю). Но судить об их качестве не представляется возможным. На сколько они хуже или лучше, рассмотренных ламп.
На фоне вышеизложенного, тезис о допустимости 10% отклонения по мощности особой роли уже не играет...
Почему-то не показаны сами платы с диодами, возможно, это какие-то известные и доступные платы... Неясно что за диоды используются, количество, схема соединения, параметры...
Интересно, а этот переходник не останется в самом патроне и не создаст дополнительные проблемы? Если, например, "пользователь" решит поставить лампы с полноценным Е40 цоколем.
Так при напряжении в 154 Вольт на матрице, лампочка по "определению" не будет работать от сетевых 110 Вольт.
110*1,41=155 Вольт - выпрямленное амплитудное. Существуют падения напряжения на входном резисторе, диодном мосту, микросхеме драйвера. Возможно, ограничение по коэффициенту заполнения у драйвера. А также пульсации на электролите после выпрямителя...
Это номинальное напряжение...
А это особенность данного производителя, как мы видим, и как мы уже поняли...
Сами платки с диодами не фотками? Интересно их количество, схема соединения. Конечно, можно что-то предположить. Но зачем? если есть образцы...
Это 1 в 1 решение, которое применил @Светотехника, на обзоре ламп GP, которые он рекомендовал... Что является косвенной оценкой качества лампы. Купи, а потом доработай её
А емкость у электролитов не занижена? может поэтому драйвер и не способен обеспечить стабилизацию тока, из-за сильно пульсирующего напряжения на электролите на выходе выпрямителя? Емкость озвучена?
Лампа кажется неплохой, хоть мы и не очень понимаем про качество света. Но я не могу разделить всеобщего настроя на рекомендацию к покупки данного товара. Все же она дороговатая.
Как вы думаете, если у светодиодов лампы на p-n переходе 105 то сколько на диодной плате ?
Интересно, не останется ли такой переходник в патроне при выкручивании хех.
Тот переходник, что попроще, который один только металл, он да, он будет постоянно норовить остаться в патроне. Такой переходник заметно дешевле и заметно проблемнее. Переходник с пластиковой "юбкой" вполне нормально работает и никаких особенных проблем не доставляет.
